基于STC15单片机和SYN6288的机床语音报警系统设计

基于STC15单片机和SYN6288的机床语音报警系统设计

基于STC15单片机和SYN6288的机床语音报警系统设计∗常国权;彭云峰【摘要】为了提高机床的易操作性，降低机床的损坏率，基于STC15F2K24S2高速单片机和SYN6288语音合成芯片设计出了一种具有较高性价比的机床语音报警系统，给出了该系统的硬件和软件设计的具体方案，并论述了硬件和软件设计中的要点。

该系统可以实时地向操作人员报告机床当前的状态信息或错误信息，系统的人机交互界面友好，操作方便灵活，可以有效地提高工作效率。

%In order to improve the operability of machine tool to reduce the damage rate of machine tool,a kind of ma-chine tool voice alarm system with high cost-effective based on high-speed STC15F2K24S2 MCU and SYN6288 speech synthesis chip is designed,not only the specific scheme of the hardware and software design is given,but also the key points of the hardware and software design are discussed. The system can timely report the machine tool’s current state or error message to the operators. It has friendly interface,convenient and flexible operation,and high work efficiency.【期刊名称】《电子器件》【年(卷),期】2015(000)003【总页数】5页(P616-620)【关键词】STC15F2K24S2;SYN6288;机床;语音报警系统;Android;蓝牙串口模块【作者】常国权;彭云峰【作者单位】安阳工学院计算机科学与信息工程学院，河南安阳455000;安阳工学院计算机科学与信息工程学院，河南安阳455000【正文语种】中文【中图分类】TP368.2项目来源:工信部科技重大专项［2012－036］机床作为金属加工最基础的设备之一，已广泛应用于工农业生产的各个方面［1］。

基于 SYN6288的车速语音播报系统设计

基于 SYN6288的车速语音播报系统设计

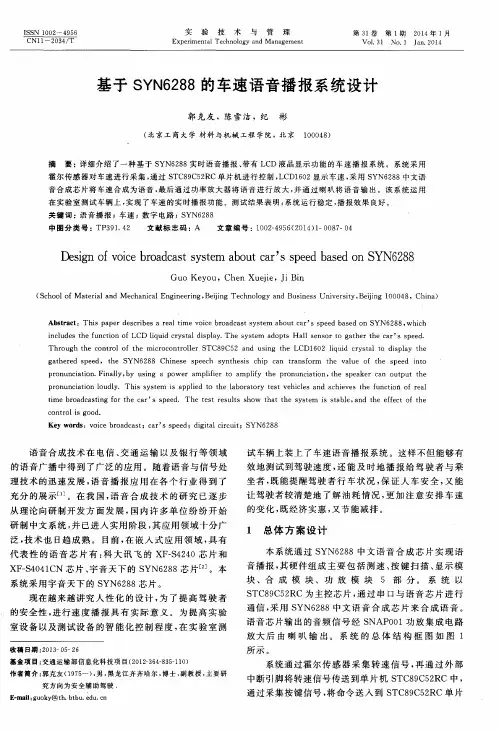

Ｖｏ １ ．３ １ Ｎｏ ． １ Ｊ ａ ｎ ． ２ ０ １ ４
基于 Ｓ Ｙ Ｎ ６ ２ ８ ８的 车速 语 音 播 报 系 统 设 计
郭 克 友 ，陈 雪 洁 ，纪 彬
（ 北 京 工 商 大 学 材 料 与 机 械 工 程 学 院 ，北 京 １ ０ ０ ０ ４ ８ ）
摘
要： 详 细 介 绍 了一 种 基 于 Ｓ Ｙ Ｎ６ ２ ８ ８实 时 语 音 播 报 、 带有 Ｌ Ｃ Ｄ 液 晶 显 示 功 能 的 车 速 播 报 系 统 。 系统 采 用
（ Ｓ ｃ ｈ ｏ ｏ ｌ ｏ ｆ Ｍａ ｔ ｅ ｒ ｉ ａ ｌ ａ ｎ ｄ Ｍｅ ｃ ｈ ａ ｎ ｉ ｃ ａ ｌ Ｅｎ ｇ ｉ ｎ ｅ ｅ ｒ ｉ ｎ ｇ， Ｂｅ ｉ ｊ ｉ ｎ ｇ Ｔｅ ｃ ｈ ｎ ｏ ｌ ｏ ｇ ｙ ａ ｎ ｄ Ｂ ｕ ｓ ｉ ｎ ｅ ｓ ｓ Ｕｎ ｉ ｖ ｅ ｒ ｓ ｉ ｔ ｙ， Ｂ ｅ ｉ ｊ ｉ ｎ ｇ １ ０ ０ ０ ４ ８ ，Ｃｈ ｉ ｎ ａ ）
Ａｂ ｓ ｔ ｒ ａ ｃ ｔ ：Ｔｈ ｉ ｓ ｐ ａ ｐ ｅ ｒ ｄ ｅ ｓ ｃ ｒ ｉ ｂ ｅ ｓ ａ ｒ ｅ ａ ｌ ｔ ｉ ｍｅ ｖ ｏ ｉ ｃ ｅ ｂ ｒ ｏ ａ ｄ ｃ ａ ｓ ｔ ｓ ｙ ｓ ｔ ｅ ｍ ａ ｂ ｏ ｕ ｔ ｃ ａ ｒ ’ Ｓ ｓ ｐ ｅ ｅ ｄ ｂ ａ ｓ ｅ ｄ ｏ ｎ Ｓ ＹＮ６ ２ ８ ８ ， ｗｈ ｉ ｃ ｈ
霍尔传感器对车速进行采集 ， 通过 Ｓ Ｔ Ｃ ８ ９ Ｃ ５ ２ ＲＣ单 片机 进行 控 制 ， Ｌ Ｃ Ｄ１ ６ ０ ２显 示 车 速 ， 采用 Ｓ Ｙ Ｎ６ ２ ８ ８中文 语 音合成芯片将车速合成为语音 ， 最后通过功率放大器将语 音进行放大 ， 并 通 过 喇 叭 将 语 音 输 出 。该 系统 运 用 在实验室测试车辆上 ， 实 现 了 车 速 的 实 时 播 报 功 能 。测 试 结 果 表 明 ： 系统 运 行 稳 定 ， 播 报 效 果 良好 。 关键词 ： 语音播报 ； 车速 ； 数 字 电路 ； 、 Ｓ Ｙ Ｎ６ ２ ８ ８ 中图分类号 ： ＴＰ ３ ９ １ ． ４ ２ 文 献 标 志 码 ：Ａ 文章 编 号 ： １ ０ ０ ２ — ４ ９ ５ ６ （ ２ ０ １ ４ ） １ — ０ ０ ８ ７ — ０ ４

SYN6288语音播放模块.pdf

SYN6288语音播放模块.pdf
学海无涯
SYN6288 语音播放模块制作
1、SYN6288 语音芯片封装图：
2、通信方式：
2.1 异步串行通讯（UART）接口
SYN 6288 提供一组全双工的异步串行通讯（UART）接口，实现与微处理器或PC 的数据传输。 SYN 6288利用TxD 和RxD 以及GND 实现串口通信。其中GND 作为地信号。SYN 6288 芯片支 持UART 接口通讯方式，
3.3 SYN6288 的扬声器输出
（1） 为了在用户应用中输出声音, SYN6288 内置了推挽 式（Push-Pull）的 DAC ，可直接驱动喇叭，进行 声音播报。并且SYN6288 内置的DAC 电路模块， 使用了VDDPP/VSSPP 供电电源模块，具体电路说 明部分请参见(10.1)和(10.2)节，其供电电压值可独 立于其它电源组的供电。（见右图）
4.2 语音合成播放命令举例：
上位机发送给 SYN6288 芯片的所有命令和数据都需要用“帧”的方式进行封装后传输。
其它命令请自行参考SYN6288芯片手册：
/SYN6288.aspx
4.3 文本程序发送：
中文系统电脑的文本编码格式一般为：ANSI即GB2312 编码体系，这个可以 用二进制文本编辑器（如BinaryEditor）打开并对照GB2312编码表察看。
}
//语音模块初始化
void SpeakerInit(){
/**************串口的初始化*****************/ TL1=0XFA; //在11.0592MHZ下，设置波特率9600bps,工作方式2
TH1=0XFA;
TMOD=0X20;
SCON=0X50; //串口工作方式1，允许接收

SYN6288语音播放模块(终极版)

SYN6288语音播放模块(终极版)

SYN6288语音播放模块制作1、SYN6288语音芯片封装图：2、通信方式：异步串行通讯（UART）接口SYN 6288 提供一组全双工的异步串行通讯（UART）接口，实现与微处理器或PC 的数据传输。

SYN 6288利用TxD 和RxD 以及GND 实现串口通信。

其中GND 作为地信号。

SYN 6288 芯片支持UART 接口通讯方式，通过UART 接口接收上位机发送的命令和数据，允许发送数据的最大长度为206 字节。

通讯传输字节格式1、初始波特率：9600 bps2、起始位: 13、数据位：84、校验位：无5、停止位：16、流控制：无与51单片机通信时，可以用单片机的串行通信方式1。

3、硬件电路搭建：外接电源组接法备注：SYN 6288共有6组外接电源，每组电源均使用一个47uF和一个的电容；如果用户想节省成本，用户可以在每组电源上均使用的电容，并对VDDPP、和VDDA两组电源，各加上一47uF的电容。

复位电路及状态指示电路备注：Ready/Busy 此STATUS引脚信号为低电平时说明芯片正在等待接收数据。

在系统设计时可以将此引脚接在MCU的中断输入源上，产生一个下降沿中断请求发送数据，以示上位机MCU可以向语音合成芯片发送数据。

SYN6288 的扬声器输出（1）为了在用户应用中输出声音, SYN6288 内置了推挽式（Push-Pull）的DAC ，可直接驱动喇叭，进行声音播报。

并且SYN6288 内置的DAC 电路模块，使用了VDDPP/VSSPP 供电电源模块，具体电路说明部分请参见和节，其供电电压值可独立于其它电源组的供电。

（见右图）SYN6288 外接高速晶振SYN6288 串口通信的参考电路备注：上位机发送数据给SYN6288 时，中间须加有反向器。

在实际电路中，我们用三极管做了一个反向器，电路如下图：该电路的原理是：MCU的TXD输出电平为0时，NPN三极管截止，RXD收到的电平为1。

STC15W4K32S4-SYN6288语音合成

STC15W4K32S4-SYN6288语音合成
T1_used_as_Timer; // T1_used_as_Counter;
// T1_Timer_Clockout_EN; T1_Timer_Clockout_DIS;
// T1_clk_x1; T1_clk_x12;
T1_Mode_0; // T1_Mode_1; // T1_Mode_2;
// T0_Timer_Clockout_EN; T0_Timer_Clockout_DIS;
// T0_clk_x1; T0_clk_x12;
T0_Mode_0; // T0_Mode_1; // T0_Mode_2;
STC 单片机学习开发板
7
// T0_Mode_3;
MZ 系列 STC 单片机开发板
while(UART4_Bussy); //等待串口状态变为空闲
S4BUF=dat; //将要发送的数据装填到发送缓存
UART4_Bussy=UART_Bussy; //设置 UART4 的状态为忙
}
STC 单片机学习开发板
6
MZ 系列 STC 单片机开发板
二、TIMER.C
/******************************************************** 工程名称：STC15W4K32S4 系列单片机学习 基础硬件：明仔 STC15W4K61S4 开发板第 2 版 注意：此程序的时钟是 24MHz ，必须是！！！ ********************************************************/ #include "TIMER.H"
//串口 4 忙标志位，初始化为闲 unsigned char xdata UART_R_DATA=0;

SYN6288-A语音合成模块 使用手册

SYN6288-A语音合成模块 使用手册
1.1 产品应用范围 ..................................................................................................................................................4 1.2 功能特点..........................................................................................................................................................4 1.3 产品功能描述 ..................................................................................................................................................5 1.4 合成效果..........................................................................................................................................................5 1.5系统构成框图 ...................................................................................................................................................6 1.6封装信息...........................................................................................................................................................6 1.7 IC引脚结构.....................................................................................................................................................6

语音芯片使用说明

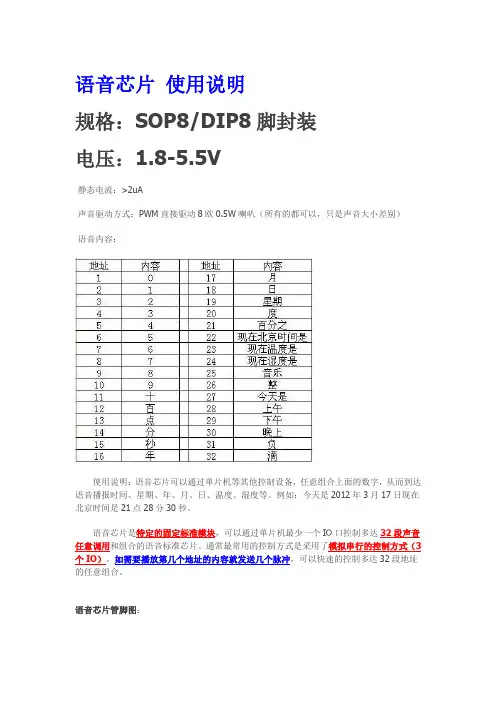

语音芯片使用说明规格：SOP8/DIP8脚封装电压：1.8-5.5V静态电流：>2uA声音驱动方式：PWM直接驱动8欧0.5W喇叭（所有的都可以，只是声音大小差别）语音内容：使用说明：语音芯片可以通过单片机等其他控制设备，任意组合上面的数字，从而到达语音播报时间、星期、年、月、日、温度、湿度等。

例如：今天是2012年3月17日现在北京时间是21点28分30秒。

语音芯片是特定的固定标准模块，可以通过单片机最少一个IO口控制多达32段声音任意调用和组合的语音标准芯片。

通常最常用的控制方式是采用了模拟串行的控制方式（3个IO）。

如需要播放第几个地址的内容就发送几个脉冲，可以快速的控制多达32段地址的任意组合。

语音芯片管脚图：单片机控制语音芯片电路图：控制原理说明：此控制方式是采用了模拟串行的控制方式。

如需要播放第几个地址的内容就发送几个脉冲（大于0.2ms即可，建议采用1ms左右，下同）的原理，可以快速的控制多达32段地址的任意组合。

模拟串行工作时各IO的作用：BUSY：芯片工作时（播放声音），输出低电平，停止工作或者待机是，保持高电平；DATA：接受控制脉冲的脚位。

收到几个脉冲，就播放第几个地址的内容；RST：任何时候，收到高电平，都可以使芯片的播放指针归零（就是是DATA的脚位恢复到初始状态），同时即刻使芯片停止，进入待机状态；工作示例：例如现在需要播放第十段声音。

单片机控制原理是：先发送一个复位脉冲到RST脚，接着发送10个脉冲到DATA脚。

芯片即刻工作，播放第十段的声音；如果需要播放第五段的声音，则是：先发送一个复位脉冲到RST脚，接着发送5个脉冲到DATA脚。

芯片即刻工作，播放第5段的声音；例如需要连续播放第十段和第五段声音：先发送一个复位脉冲到RST脚，接着发送10个脉冲到DATA脚。

芯片即刻工作，播放第十段的声音，同时单片机判断语音芯片的BUSY 是否是高电平，如果不是则一直等待，如果是高电平，则发送一个复位脉冲到RST脚，接着发送5个脉冲到DATA脚。

SYN6288语音播放模块(终极版)演示教学

参考程序：
//speaker.c
#include <reg51.h>
#include <string.h>
#include <math.h>
#include "typedef.h"
#include "SPEAKER.h"
void delayMs(uint16 xms){
uint16 i,j;
for (i=0;i<xms;i++)
SBUF = (*pString);
pString ++;
while(TI==0){;}
TI=0;
}
SBUF=ecc;
while(TI==0){;}
TI=0;
return 0;//成功返回0
}
//语音读整数
uint8 SpeakerInt(int ida){
uint8 i;
uint8 negative=0;//负数标志位
在MCU的中断输入源上，产生一个下降沿中断请求发送数据，以示上位机MCU可以向语音合成芯片发送数据。
3.3SYN6288 的扬声器输出
（1） 为了在用户应用中输出声音, SYN6288内置了推挽
式（Push-Pull）的DAC，可直接驱动喇叭，进行
声音播报。并且SYN6288内置的DAC电路模块，
使用了VDDPP/VSSPP供电电源模块，具体电路说
uint8 ecc = 0;//定义校验字节
uint16 i = 0;
if (pString == NULL)//空字符串
return -1;
/*****************发送过程**********************/

ys-syn6288的一个简单应用

{

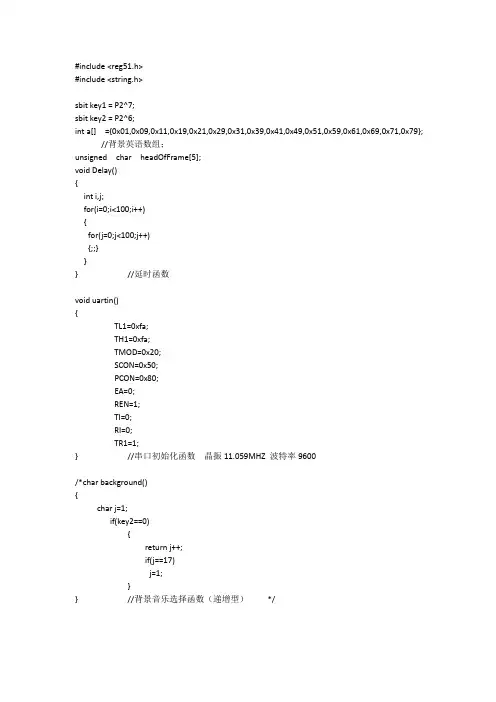

ecc=ecc^(text[i]);//对发送的字节进行异或校验
SBUF = text[i];
while (TI== 0) {;}
TI = 0;
}
SBUF=ecc;//最后发送校验字节
while (TI== 0) {;}
TI=0;
Delay();
}//语音合成函数
void main(void)
{ int k=1;
headOfFrame[2] = length + 3;//构造数据区长度的低字节
headOfFrame[3] = 0x01 ;//构造命令字：合成播放命令
/*****************带背景音乐**************************************/
for(i = 0; i<5; i++)//依次发送构造好的5个帧头字节
length =sizeof(text);//需要发送文本的长度
/*****************发送过程**************************************/
headOfFrame[0] = 0xFD ;//构造帧头FD
headOfFrame[1] = 0x00 ;//构造数据区长度的高字节
PCON=0x80;
EA=0;
REN=1;
TI=0;
RI=0;
TR1=1;
}//串口初始化函数晶振11.059MHZ波特率9600
/*char background()
{
char j=1;
if(key2==0)
{
return j++;
if(j==17)
j=1;

SYN6288的产品功能概述

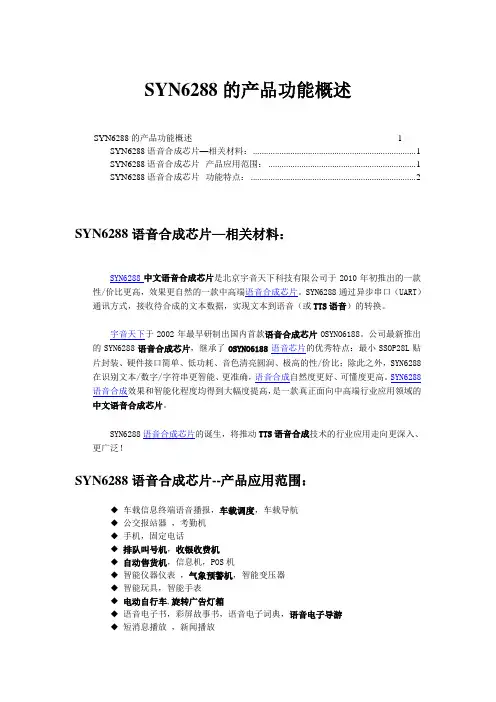

SYN6288的产品功能概述SYN6288的产品功能概述 1 SYN6288语音合成芯片—相关材料： (1)SYN6288语音合成芯片--产品应用范围： (1)SYN6288语音合成芯片--功能特点： (2)SYN6288语音合成芯片—相关材料：SYN6288中文语音合成芯片是北京宇音天下科技有限公司于2010年初推出的一款性/价比更高，效果更自然的一款中高端语音合成芯片。

SYN6288通过异步串口（UART）通讯方式，接收待合成的文本数据，实现文本到语音（或TTS语音）的转换。

宇音天下于2002年最早研制出国内首款语音合成芯片OSYNO6188。

公司最新推出的SYN6288语音合成芯片，继承了OSYNO6188语音芯片的优秀特点：最小SSOP28L贴片封装、硬件接口简单、低功耗、音色清亮圆润、极高的性/价比；除此之外，SYN6288在识别文本/数字/字符串更智能、更准确，语音合成自然度更好、可懂度更高。

SYN6288语音合成效果和智能化程度均得到大幅度提高，是一款真正面向中高端行业应用领域的中文语音合成芯片。
