MF5700系列气体质量流量计
MF5700系列气体质量流量计
详细介绍：
MF5706气体质量流量计是根据广州纹徕仪器仪表有限公司自有MEMS技术传感
芯片开发的一款应用范围较广、低功耗、可移动式设计、带显示、能够实现网络化常规的计量设备。

该设备适用应用于供氧监视和计量（即氧气表）、食品行业冲氮、工业及商业方面需要的气体流量监测。

产品特点：
MF57106气体体流量计-MEMS技术应用，实现小流量测试，精度高
MF57106气体体流量计-低功耗便携式设计，稳定性好，使用方便•
MF57106气体体流量计-RS485通讯方式可实现网络集中化管理
MF57106气体体流量计-实时监测瞬时流量和计算累计流量
MF57106气体体流量计-密码管理，超限报警，可显示当前气体的温度值
MF57106气体体流量计-友好的接口方式，实用于各种气体监测的应用场合机械尺寸：
■
L W。

V锥流量计简介一、测量原理V锥流量计是一种差压型流量仪表，以差压原理设计的各种流量仪表已经有一百年的应用历史，当液体流经节流件时使其速度加快，按照能量守恒定律，在流体加速时管道静压力降低，从而使节流件前后产生差压，流体的流量与差压的开平方成比例关系，即：1、法兰2、高压取压口3、低压取压口4、管道5、V形锥体传感器结构示意图二、V锥流量计的发展史1986年美国McCROMETER 公司最先推出，在随后的20年间在世界各地得到推广，并广泛被用户所接受。

2005年香港信达实业发展有限公司取得ＭcCROMETER公司V-CONE流量计中国总代理。

之后上海信东（由香港信达实业投资）引进其技术在国内生产。

三、结构型式1．精密测量管式2．法兰夹持式3．插入式四、技术优势1．永久压力损失较小(节能）因为流体对突变V锥的平滑的表面没有撞击，因此V锥流量传感器的永久压损比其它差压仪表低；例如：同样的β值，压损是孔板的1/3~1/5。

所以可测量低静压流体（如烟道气）。

2．准确度较高高精度：V锥流量传感器的一次元件精度可达到±0.5%；流量测量的系统精度取决于V锥流量传感器的精度等级和差压变送器、二次仪表的精度等级等。

重复性好：V锥流量传感器的重复性可达到±0.1%。

3．量程比较大范围度较宽，典型的量程比是10：1，较大的量程比亦可达到。

4．相当强的流动调整能力（要求相当短的直管段，上游是0-3D，下游是0-1D）由于直管段短，这对那些大口径，费用昂贵的管路，或安装空间十分有限的运用场合，将给用户带来极大的好处。

例如：海上钻井／采油／采气平台流量测量、大口径输油管、输气管、蒸汽管网等。

5．自清扫能力（可测量脏污流体）传统差压流量计在管道四周节流，流体从管道中心流过，而V形锥流量计是将节流元件（V形锥体）悬挂在管道中心，流体经管道中的锥体压缩后被迫沿管壁流动。

其外形和中心安装位置可实现流体流过V锥时“一扫而过”的效果，在管内没有流体中的颗粒、残渣、凝结物沉积的滞留区域。

便携式超声波流量计标准配置文章来源：华能自动化仪表有限公司特点：1、支持中英文菜单：HN系列便携式超声波流量计选用不同版本的流量计, 可支持中文或英文菜单, 方便快捷。

2、高精度测量：线性度优于0.5%，重复性精度优于0.2%，测量精度优于±1%。

3、内置数据记录器：可将提前设定的多达20余项的测量结果上传至计算机或联网通讯。

4、非接触式测量：HN系列便携式超声波流量计将带磁性的超声波流量计传感器吸附在管道外壁,即可完成流量测量。

5、测量范围大：选用不同型号的传感器, 可实现口径DN15 ～DN6000mm管道流量的测量。

6、充电电源：HN系列便携式超声波流量计内置大容量镍氢充电电池,可支持流量计连续工作20小时以上。

7、内置打印机：既可实现即时屏幕打印, 还可以定时打印提前设定的多达20余项的测量结果。

标准配置：主机、中型传感器、超声波专用电缆、电源适配器、高强度防护箱、拉紧器、数据线、说明书、超声波专用耦合剂。

便携式超声波流量计可选配的传感器：1、小型传感器TS-2(带磁性)、口径DN15～DN100mm、温度-40℃～110℃。

2、中型传感器TM-1(带磁性)、口径DN50～DN1000mm、温度-40℃～110℃。

3、中型传感器TL-1(带磁性)、口径DN300～DN6000mm、温度-40℃～110℃。

4、高温小型传感器HTS-1、口径DN15～DN100mm、温度-40℃～160℃。

5、高温中型传感器HTM-1、口径DN50～DN1000mm、温度-40℃～160℃。

便携式超声波流量计的性能参数：1、主机：2×20点阵式背光型液晶显示器，工作温度（-20～60℃）、打印机输出24列字符微型热敏打印机、4×4+2式轻触键盘、数据接RS-485,2、传感器标准TS-2型、适用于管径：DN15～DN100mm 流体温度≤110℃标准TM-1型、适用于管径：DN50～DN1000mm 流体温度≤110℃标准TL-1型、适用于管径：DN300～DN6000mm 流体温度≤110℃3、测量介质：水、海水、工业污水、酸碱液、各种油类等能传导声波的液体4、流速范围：0～±30m/s5、测量精度：优于±1%6、电源：镍氢电池可连续工作20小时以上或AC220V7、功耗：1.5W8、充电：采用智能充电方式，直接接入AV220V，充电后自动停止，显示绿灯9、重量：净重2.5Kg（主机）10、备注：配备一体式高强度防护箱，可以在野外恶劣环境中使用相关产品：手持式超声波流量计,固定一体功能型超声波流量计。

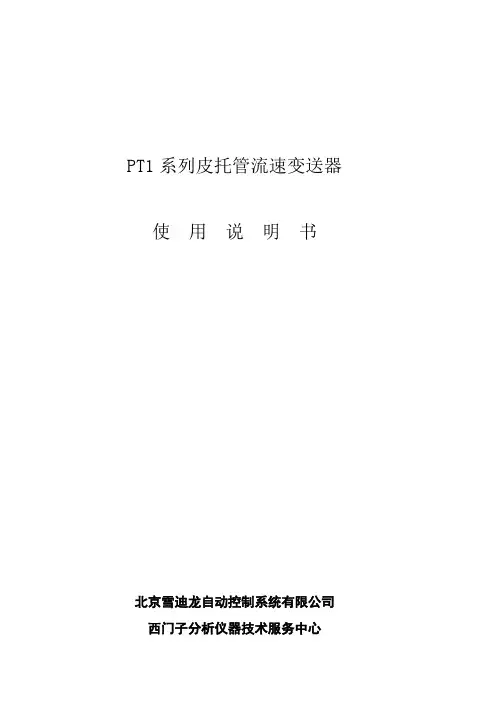

PT1系列皮托管流速变送器使用说明书北京雪迪龙自动控制系统有限公司西门子分析仪器技术服务中心目录1.安全警示-------------------------------------------------------------------------------------------------------------------------------（2）2.构成及原理----------------------------------------------------------------------------------------------------------------------------（2）3.型号说明-------------------------------------------------------------------------------------------------------------------------------（3）4.技术性能-------------------------------------------------------------------------------------------------------------------------------（4）5.安装及接线----------------------------------------------------------------------------------------------------------------------------（4）6.调试与使用----------------------------------------------------------------------------------------------------------------------------（5）7.故障处理--------------------------------------------------------------------------------------------------------------------------------（6）8.注意事项--------------------------------------------------------------------------------------------------------------------------------（7）1.安全与警告1.1任何情况下不规范的操作都可能引起人员及仪器的伤害，请遵守所有电器及设备的安全规范。

一、概述测量原理电磁流量传感器是基于法拉第电磁感应定律而制成的，只是其中切割磁力线的导体不是一般的金属，而是具有一定电导率的液态流体或液固两相流体。

被测量的导电介质在磁场中作切割磁力线运动时，导电介质中会产生感应电动势，感应电动势由一对电极检测，该电压信号VE 可用下式表示：VE =K B D V K：比例常数B：磁感应强度D：测量管内径V：测量管内径截面内的平均流速信号VE 经转换器处理，再经微处理器处理后,输出与流量成线性关系的信号(模拟电流4～20mADC、脉冲0～1000HZ),以供后位仪表积算或控制,也可与上位机通讯(RS-485)。

产品特点*低频三值矩形波恒流励磁，不受工频及现场各种杂散干扰的影响,工作十分稳定可靠。

*采用非均匀磁场的新技术及特殊的磁路结构,大大缩小了体积,减轻了重量,具有小型轻量化特点。

一体式电磁流量计分体式电磁流量计*具有隔离的RS485通讯功能,隔离的脉冲输出,微处理器能自动空管检测,空管复零。

*在现场可根据用户实际需要,在线修改量程、介质密度、流量单位等参数。

*无可动部件、无阻流部件,测量中几乎无附加压力损失。

*测量结果与流速分布、液体压力、温度、密度、粘度等物理参数无关。

*使用方便,安装后只需接上电源,即可使用。

瞬时、累计量直接中文显示于液晶屏上下两排。

应用领域由于电磁流量计有其独特的特点,因此被广泛应用于化工化纤、食品、造纸、制糖、矿冶、给排水、环保、水利水工、钢铁、石油、制药等工业领域中,用来测量各种酸、碱、盐溶液、泥浆、矿浆、纸浆、煤水浆、玉米浆、纤维浆、糖浆、石灰乳、污水、冷却原水、给排水、盐水、双氧水、啤酒、麦汁、各种饮料、黑液、绿液等导电流体介质的流量。

二、主要技术标准公称通径系列DN(mm)橡胶衬：32，40，50，65，80，100，125，150，200，250，300，350，400，450，500，600Po衬：5，8，10，15，20，25，32，40，50，65，80，100，125，150，200，250，300，350，400，450，500，600四氟衬：10，15，20，25，32，40，50，65，80，100，125，150，200，250，300，350，400，450，500，600精度等级0.5级，1.0级被测介质温度橡胶衬里：-20～+60℃；高温橡胶衬里：-20～90℃；聚四氟乙烯（PTFE）衬里：-25～+140℃；Po衬里：-30～+105℃额定工作压力DN10~DN65:2.5MPa;DN80~DN150:1.6MPa;DN200~DN600:1.0MPa*其它特殊压力（如6.4MPa）订货时请注明流量测量范围对应流速范围：0.05～10m/s电导率范围被测流体电导率不小于20us/cm输出信号及负载电阻电流信号：4-20mADC，0-750Ω；脉冲信号：0-1000Hz，占空比50%通讯信号（RS485）同类接口最多可接256个，并在电气上是完全隔离的。

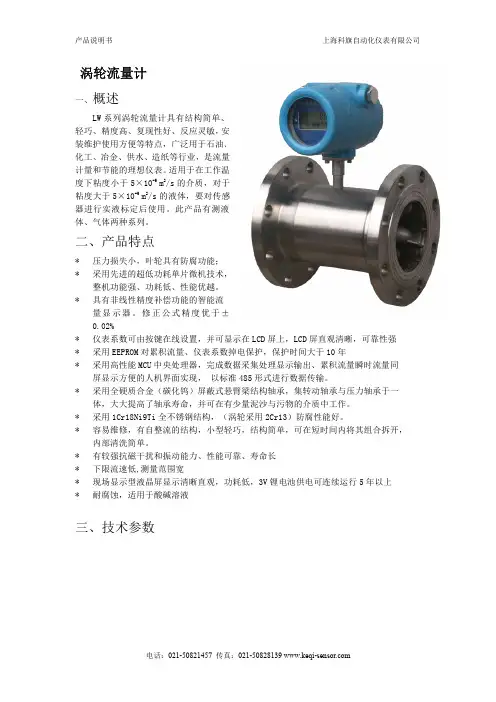

涡轮流量计一、概述LW系列涡轮流量计具有结构简单、轻巧、精度高、复现性好、反应灵敏，安装维护使用方便等特点，广泛用于石油、化工、冶金、供水、造纸等行业，是流量计量和节能的理想仪表。

适用于在工作温度下粘度小于5×10-6m2/s的介质，对于粘度大于5×10-6m2/s的液体，要对传感器进行实液标定后使用。

此产品有测液体、气体两种系列。

二、产品特点*压力损失小，叶轮具有防腐功能；*采用先进的超低功耗单片微机技术，整机功能强、功耗低、性能优越。

*具有非线性精度补偿功能的智能流量显示器。

修正公式精度优于±0.02%*仪表系数可由按键在线设置，并可显示在LCD屏上，LCD屏直观清晰，可靠性强*采用EEPROM对累积流量、仪表系数掉电保护，保护时间大于10年*采用高性能MCU中央处理器，完成数据采集处理显示输出、累积流量瞬时流量同屏显示方便的人机界面实现，以标准485形式进行数据传输。

*采用全硬质合金（碳化钨）屏蔽式悬臂梁结构轴承，集转动轴承与压力轴承于一体，大大提高了轴承寿命，并可在有少量泥沙与污物的介质中工作。

*采用1Cr18Ni9Ti全不锈钢结构，（涡轮采用2Cr13）防腐性能好。

*容易维修，有自整流的结构，小型轻巧，结构简单，可在短时间内将其组合拆开，内部清洗简单。

*有较强抗磁干扰和振动能力、性能可靠、寿命长*下限流速低,测量范围宽*现场显示型液晶屏显示清晰直观，功耗低，3V锂电池供电可连续运行5年以上*耐腐蚀，适用于酸碱溶液三、技术参数公称口径管道式：DN2～DN200插入式：DN100～DN2000精度等级管道式：±0.5级，±1.0级插入式：±1.5级、±2.5级环境温度-20℃～50℃介质温度测量液体：-20℃～120℃测量气体：-20℃～80℃大气压力86KPa～106KPa公称压力 1.6Mpa 、2.5Mpa 、6.3Mpa 、25Mpa 防爆等级ExdIIBT4连接方式螺纹连接、法兰夹装、法兰连接、插入式等直管段要求气体：上游直管段应≥10DN，下游直管段应≥5DN 液体：上游直管段应≥20DN，下游直管段应≥5DN插入式：上游直管段应≥20DS，下游直管段应≥7DS（DS 为管道实测内径）显示方式（1）远传显示：脉冲输出、电流输出(配显示仪表)（2）现场显示：8位LCD 显示累积流量，单位(m 3)4位LCD 显示瞬时流量，单位(m 3/h)、电池电量、频率、流速（3）温度压力补偿型：A、显示标准瞬时流量及标准累计流量B、显示当前压力、温度、电池电压输出功能（1）脉冲输出，p-p 值由供电电源确定（2）4～20mA 两线制电流输出（3）单位体积脉冲输出及传感器原始脉冲输出（4）带有RS485通迅接口供电电源（1）DC5～24V（2）标准型3V 锂电池安装于仪表内部可连续使用八年以上（3）温压补偿型3V 锂电池安装于仪表内部可连续使用四年以上传输距离传感器至显示仪距离可达500m四、选型提示选购气体智能型涡轮流量计需详细确定以下参数：管道管径，测量介质，工作温度，压力(工作状态或标准状态)，安装方式(管道式或插入式)，供电电源(12V、24V 或电池供电)，输出方式(4-20mA、脉冲输出或485通迅)，最大流量(工作状态或标准状态)，需不需防爆，法兰连接型要不要带配对法兰。

上海安钧流量计参数密码（原创版）目录1.上海安钧流量计简介2.上海安钧流量计参数3.上海安钧流量计密码4.如何修改上海安钧流量计的密码正文一、上海安钧流量计简介上海安钧流量计是一种用于测量流体流量的仪器，适用于测量各种液体、气体等流体的流量。

上海安钧流量计具有高精度、高稳定性、抗干扰能力强等特点，广泛应用于工业生产、能源、环保等领域。

二、上海安钧流量计参数上海安钧流量计的参数包括以下几个方面：1.测量范围：流量计可以测量的流体流量范围。

不同的流量计型号有不同的测量范围。

2.精度等级：流量计的测量精度等级。

精度等级越高，测量结果越精确。

3.工作压力：流量计能够承受的工作压力范围。

不同的流量计型号有不同的工作压力范围。

4.介质温度：流量计能够测量的流体温度范围。

不同的流量计型号有不同的介质温度范围。

三、上海安钧流量计密码上海安钧流量计出厂时通常设有默认密码，用于保护仪器的安全。

默认密码可能因不同型号的流量计而有所不同。

如需获取具体型号的默认密码，请联系上海安钧公司或查阅相关说明书。

四、如何修改上海安钧流量计的密码如果您购买了上海安钧流量计并需要修改密码，可以按照以下步骤进行操作：1.打开流量计的操作界面。

2.输入默认密码，进入设置菜单。

3.在设置菜单中找到“修改密码”选项，并点击进入。

4.按照提示输入新的密码，并确认。

5.完成密码修改后，退出设置菜单，保存设置。

请注意，修改密码后，请务必记住新密码，以免影响流量计的正常使用。

~l号，提醒用户更换电池。

但此时并不影响流量计的正常运行，用户应在电池欠压标志出现后的一个星期内更换电池。

在三线制供电时背景光有效，背景光亮度分三级可调。

可通过面板按键中“数据[DAT]”键进行循环调节，调节顺序依次为“亮”、“较亮”、“暗”。

2.流量计累积数据的保存流量计在断电时（无论内外部供电），所显示的累积流量都会瞬间保存在流量计的存贮单元中，以防止意外断电造成的漏计现象，且所有的运行参数也会保存。

待供电恢复流量计又将正常运行。

3.面板按键的使用面板上共四个功能键，分别为设置键[SET]、移位键[MOV]、数据键[DAT]、复位键[RST]，各键功能如下：■设置键[SET]：进入流量计“设置模式”。

■移位键[MOV]：“运行模式”下用于进入“历史数据查询模式”，在“设置模式”下用于执行设置位的移位。

■数据键[DAT]：“运行模式”下用于设置背景光亮度（此时流量计已由外部三线制DC+24V供电，否则无效），在“设置模式”下执行设置位的数据设置。

■复位键[RST]：“运行模式”下用于锁定/解锁显示屏下屏的显示数据（即控制显示屏下屏数据的固定显示方式或循环显示方式），在“设置模式”下则为切换到“运行模式”（此时如果参数有所更改将会自动保存）。

4.红外遥控器（可选）的使用红外遥控器共8个按键分别为：“1”、“2”、“3”、“4”、“5”、“6”、“△”、“▽”，各键功能为：“1,5”键等同xx:xx XX-XX-XX 显示第1次的断电时间记录如果断电次数超过5次，那么第6次的断电时间记录将覆盖第1次的断电时间记录，第7次的断电时间记录将覆盖第2次的断电时间记录，以此类推。

3 第3次按MOV键2xx:xx XX-XX-XX 显示第3次的断电时间记录5第5次按MOV 键4xx:xx XX-XX-XX显示第5次的 断电时间记录7第7次按MOV 键XXXXXXXXX m3 xx:xx XX-XX-XX 按月查询此时按DAT 键将依次查询前 12个月每月的净流量 8 第8次按MOV 键 XXXXXXXXX m3 xx:xx XX-XX-XX 按日查询 此时按DAT 键将依次查询前 31天第天的净流量9第9次按MOV 键返回次序1状态以此循环按RST 键后，返回到工作模式。

石油化工行业中涡轮流量计的流量校验方法及精度评估涡轮流量计是石油化工行业中常用的流量计量仪器之一，其准确度和稳定性对于正确测量和控制流体在管道中的流量至关重要。

本文将讨论石油化工行业中涡轮流量计的流量校验方法及精度评估。

涡轮流量计通过测量流体对涡轮的冲击力来确定流量大小，因此其流量校验方法主要包括校验涡轮转速和检测冲击力的测量。

首先，校验涡轮转速是流量校验的关键步骤之一。

涡轮流量计的准确度依赖于涡轮的稳定旋转速度。

一种常用的方法是使用示波器来测量涡轮的输出电压波形，并通过计算得到涡轮的转速。

在进行校验之前，需要将示波器和涡轮流量计连接，并根据涡轮流量计的额定转速范围来调整示波器的测量范围。

通过测量并比较涡轮流量计的输出频率和示波器测得的频率，可以得到涡轮流量计的转速准确度。

其次，测量冲击力是涡轮流量计校验的另一个重要步骤。

冲击力的大小直接关系到涡轮流量计对流体流量的敏感程度。

一种常见的方法是使用涡街流量计与涡轮流量计并联，通过比较两者之间的输出信号来确定涡轮流量计的精确度。

首先，将涡街流量计与涡轮流量计并联安装在管道中，然后通过流量计校准设备测量两者的输出信号。

比较涡轮流量计和涡街流量计的输出值，可以得到涡轮流量计的误差范围，从而评估其精确度。

涡轮流量计的精度评估可以通过计算绝对误差和相对误差来完成。

绝对误差是指涡轮流量计测量值与实际值之间的差异，可以用公式ΔQ = Q实际 - Q测量来表示，其中Q实际为实际流量，Q测量为涡轮流量计测量值。

相对误差是指绝对误差除以实际流量的比值，可以用公式ε = (ΔQ / Q实际) × 100%来计算。

在进行精度评估时，需要注意以下几个因素。

首先，校准设备的准确度必须高于待校准涡轮流量计的精确度。

其次，校准设备和涡轮流量计之间的连接必须牢固并确保无泄漏。

此外，环境条件如温度和湿度对涡轮流量计的精确度也会产生影响，因此应在标准环境条件下进行校验。

根据相关标准和规范，涡轮流量计应定期进行流量校验和精度评估。

InstructionManual使用说明书 HGPF自整流皮托式流量计前言感谢您购买本公司的流量仪表产品！本使用说明书适用于HGPF自整流皮托式流量计。

尊敬的客户，您所购买的HGPF自整流皮托式流量计出厂前已进行了准确的调校。

本手册是关于流量计的功能、安装、操作方法、故障处理方法等的说明书。

为了您能正确、有效地使用该产品，请在操作前仔细阅读本使用说明书，有不确定的地方，请与我公司售后服务部门联系。

我公司奉行产品不断更新换代的理念，因此该说明书中的内容将会随着产品的更新而改动，最新的产品信息和资料可以在我公司的网站上进行查询。

注意● 关于本说明书的内容我们力尽最大努力来确保说明书的准确性和通俗性，但我们仍然不能保证该说明书中没有任何的错误和遗漏之处。

如果您发现任何的错误或不可理解之处请与我们联系，对于您提出的指正和建议我们将不胜感激。

● 本说明书内容如因功能改进、软件升级等原因有所修改时，恕不通知。

● 本说明书的内容禁止全部或部分复制、转载。

版本V3.0版目录目录1．概述 (3)2．测量原理 (4)3．型谱 (6)4．技术指标 (7)5．选择配置 (8)6．结构部件 (11)7．安装与拆卸 (15)8．在线吹扫与清污 (21)附录1．流量计在线开孔安全预案 (22)附录2．测量蒸汽防冻隔离液加注方法 (24)附录3．专用在线开孔器操作说明 (25)1、概述1．概述HGPF自整流皮托式流量计是根据国际标准ISO 3966《封闭管道中流体流量的测量——采用皮托静压管的速度面积法》设计，专门适用于烟道气、高炉煤气、焦炉煤气、转炉煤气、空气风等气体介质的流量测量。

该仪表具有测量范围宽、压力损失小、不易结污堵塞、可在线清洗等突出性能，适用于脏污、低压、大口径气体介质的流量测量。

仪表采用插入式设计，安装施工量小，检修维护方便。

HGPF自整流皮托式流量计的测头为我公司最新专利设计，具有自整流、灵敏度高、稳定性好、不易堵塞、自动排水的特点。

ST50系列气体质量流量计1、特点S⅛∕⅜⅛k b■s工8q,易于安装、易于使用ST50流量计是一种精确的、易于安装、无活动部件的测量和控制方jot法，适用于空气、压缩空气或氮气。

ST50利用FCl经过验证的热扩散原理，以优于孔板、差压、涡街及其它热式装置的性价比，为用户提供直接的质量流量测量。

该流量1F计的过程连接为1/2”或3/4”NPT螺纹。

牢固耐用的设计带全焊接哈氏合金C探头的不锈钢传感器提供防腐保护，确保产品使用寿命。

电子线路板位于全金属的NEMA4X(IP66)封装内，牢固、防尘、抗气候干扰,适用于多种工业场合。

扩展输出保证应用的兼容性ST50的4-2OmA模拟输出可以现场设定对应流量或温度输出。

流量的读数可选标准体积流量或质量流量单位。

可以选择累积流量0-500Hz脉冲输出作为第3路输出。

2、技术参数形式：分体式介质兼容性：空气、压缩空气和氮气。

适用的管道/管线尺寸：＞51mm(2")量程：空气、压缩空气或氮气：0.23"122MPS(0.75~400SFPS)精度：±1%读数+0.5%满量程重复性：±0.5%读数适用的过程温度：标准：Γ380C(40^100T)量程比：3:1到100:1认证：FM/CSA：用于CIaSS1,Divi2,GroupsA~DT4区的非防爆应用；ATEX/lECEx：II3GEExnAIIT6;II3DT65℃流量元件安装：插入式类型：热扩散式构造材质：全焊接316不锈钢主体，哈氏合金C热套管传感器，316不锈钢卡套，不锈钢卡环。

压力(最高无损坏工作压力)：不锈钢卡环：3400kPa(g)[500psig]温度(最高工作温度)：不锈钢卡环：T8~121C[0~250°F]过程连接：1/2”MNPT或3/4"MNPT卡套式连接，带不锈钢卡环。

变送器封装：NEMA4X(IP66)铝质封装，带环氧涂层。
