1电气设备绝缘试验

电气设备绝缘试验一、概述电气设备绝缘试验是指对电气设备的绝缘性能进行测试和评估的一种方法。

该试验旨在确保电气设备的绝缘性能符合国家和行业标准，以保障设备的安全运行和人身安全。

二、试验目的通过电气设备绝缘试验，可以达到以下目的： 1. 验证电气设备的绝缘材料和绝缘结构的质量； 2. 测试设备的耐电压能力； 3. 评估设备的耐久性和稳定性； 4. 保证设备在正常运行时不会发生绝缘失效导致事故。

三、试验方法电气设备绝缘试验通常采用以下几种方法： 1. 直流耐压试验（DC测试）：将设备两个绝缘部分之间施加特定的直流电压，持续一段时间，以评估设备的绝缘能力。

2. 交流耐压试验（AC测试）：将设备两个绝缘部分之间施加特定的交流电压，持续一段时间，以评估设备的绝缘能力。

3. 高压耐压试验：将设备两个绝缘部分之间施加较高的电压，以测试设备在异常情况下的绝缘能力。

4. 局部放电试验：通过检测设备绝缘部分的局部放电现象，评估设备的绝缘状况。

四、试验过程电气设备绝缘试验的一般步骤如下： 1. 准备工作：确保设备正常运行，并进行必要的安全措施。

2. 设定试验参数：根据设备类型和试验要求，设定试验电压、试验时间等参数。

3. 施加电压：按照设定的试验参数，将电压施加到设备的绝缘部分。

4. 持续时间：根据试验要求，设定试验的持续时间。

5. 观察和记录：在试验过程中记录设备的绝缘状况和试验结果。

6. 试验完成：根据试验结果评估设备的绝缘性能。

五、注意事项在进行电气设备绝缘试验时，需要注意以下事项： 1. 试验前应确保试验设备和环境的安全。

2. 严格按照试验标准和要求进行试验。

3. 制定合适的试验计划和流程，确保试验过程的准确性和可靠性。

4. 在试验过程中及时观察和记录试验数据，确保试验结果的准确性。

5. 试验后应对设备进行全面检查和评估，及时修复和更换出现问题的绝缘部分。

六、结论通过电气设备绝缘试验，可以评估电气设备的绝缘状况，并发现潜在的绝缘失效问题。

⏹⏹第五章电气设备绝缘试验（一）电气设备绝缘试验可分为两大类：（1）耐压试验（破坏性试验）：模仿设备绝缘在运行过程中可能受到的各种电压，对绝缘施加与之相等的或更为严格的电压，从而考研绝缘耐受这类电压的能力，称为耐压试验。

对绝缘考察严格，但容易造成不必要的绝缘损坏。

（2）检查性试验（非破坏性试验）：测定绝缘某些方面的特性，并据此间接地判断绝缘的状况，称为检查性试验。

这类试验一般在较低的电压下进行，通常不会导致绝缘的击穿损坏。

由此可见，上述两类试验时互为补充，而不能相互代替的。

当然，应先做检查性试验，据此再确定耐压试验的时间和条件。

5-1 测定绝缘电阻绝缘电阻是反映绝缘性能的最基本的指标之一，通常都用兆欧表测量绝缘电阻。

其工作原理图可参考图5-1-1。

通常兆欧表的量程为500V、1000V、2500V、5000V等。

图5-1-1 兆欧表原理电路图如图5-1-2是用兆欧表测套管绝缘的接线图，兆欧表对外有三个接线端子，测量时，线路端子（L）接被试品的高压导体；接地端子（E）接被试品外壳或地；屏蔽端子（G）接被试品的屏蔽环或别的屏蔽电极。

图5-1-2 用兆欧表测套管绝缘的接线图如前所述，一般电介质都可以用图1-4-2所示的等效电路图来表示。

图中，串联之路RP —CP代表电介质的吸收特性，如绝缘良好，则最终Rlk和RP的值都很大，稳定的绝缘电阻值也很高。

反之，绝缘受潮时，则不仅最后稳定的电阻很低，而且还会很快达到稳定值。

因此，也可以用绝缘电阻随时间而变化的关系来反映绝缘的状况。

通常用时间为60s和15s时所测得的绝缘电阻值之比，称为吸收比K，即K=R60/R15如绝缘良好，则此值应大于1.3~1.5。

对于某些容量较大的电气设备，其绝缘的极化和吸收的过程很长，上述的吸收比K还不能充分反映绝缘吸收过程的整体。

此时可增测极化指数PP=R10min /R1min如绝缘良好，则此值应大于1.5~2.0。

测量绝缘电阻可以有效发现下列缺陷：（1）总体绝缘质量欠佳；（2）绝缘受潮；（3）两极间有贯穿性的导电通道；（4）绝缘表面情况不良。

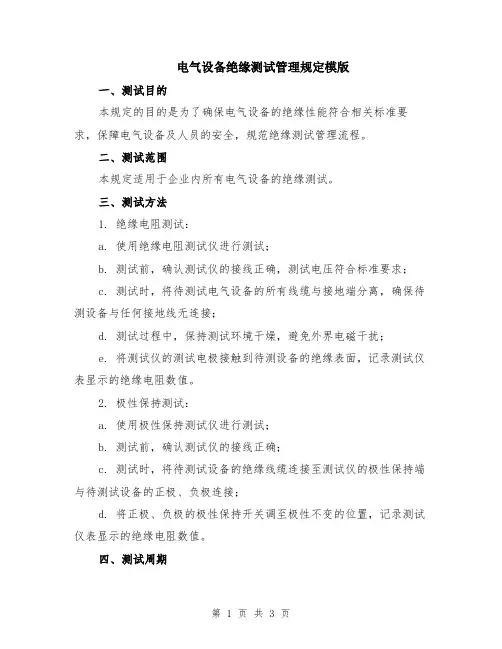

电气设备绝缘测试管理规定模版一、测试目的本规定的目的是为了确保电气设备的绝缘性能符合相关标准要求，保障电气设备及人员的安全，规范绝缘测试管理流程。

二、测试范围本规定适用于企业内所有电气设备的绝缘测试。

三、测试方法1. 绝缘电阻测试：a. 使用绝缘电阻测试仪进行测试；b. 测试前，确认测试仪的接线正确，测试电压符合标准要求；c. 测试时，将待测试电气设备的所有线缆与接地端分离，确保待测设备与任何接地线无连接；d. 测试过程中，保持测试环境干燥，避免外界电磁干扰；e. 将测试仪的测试电极接触到待测设备的绝缘表面，记录测试仪表显示的绝缘电阻数值。

2. 极性保持测试：a. 使用极性保持测试仪进行测试；b. 测试前，确认测试仪的接线正确；c. 测试时，将待测试设备的绝缘线缆连接至测试仪的极性保持端与待测试设备的正极、负极连接；d. 将正极、负极的极性保持开关调至极性不变的位置，记录测试仪表显示的绝缘电阻数值。

四、测试周期1. 新设备：新购电气设备在安装前须进行绝缘测试，并在测试合格后方可投入使用。

2. 定期测试：电气设备应每年进行定期绝缘测试，具体测试周期根据设备的运行情况和重要性进行确定。

3. 特殊情况测试：如设备受到外界影响或设备发生故障时，应立即进行绝缘测试，确认设备的绝缘性能。

五、测试结果与记录1. 测试结果：a. 绝缘电阻测试结果应符合相关标准的要求；b. 极性保持测试结果应稳定且符合相关标准的要求。

2. 测试记录：a. 每次绝缘测试均应有相应的测试记录，记录包括测试日期、测试设备、测试环境等信息；b. 若测试结果不合格，应记录不合格原因，并采取相应措施进行维修或更换设备；c. 测试记录应保存至少5年以上。

六、测试责任与权限1. 测试责任：a. 设备操作人员应按规定进行绝缘测试，并负责维护测试设备的正常使用；b. 设备管理人员应组织和监督绝缘测试工作的进行，并对测试结果负责；c. 专职测试人员负责绝缘测试的具体操作和技术支持。

电气设备绝缘试验技术概述电气设备是现代社会中不可缺少的一部分，其正常的工作状态对于生产和社会的发展都具有重要的作用。

为了保障电气设备的安全可靠运行，必须对其进行各种试验。

绝缘试验是其中一种非常重要的试验，它可以检验电气设备的绝缘性能是否符合要求，预测其使用寿命和故障率，为设备的使用提供重要参考。

绝缘试验的分类绝缘试验按照试验对象的不同，一般分为三类：1.低压绝缘试验低压绝缘试验主要是对于一些低电压设备、线缆、绝缘材料进行试验，例如，对于电压为1000V以下的低压电器和线缆，可进行交流耐压试验和交直流绝缘电阻试验，这些试验主要是为检验绝缘材料和电器设备安全而设置。

2.中压绝缘试验中压绝缘试验主要是对额定电压在1kV至35kV的电气设备进行试验，例如，对于电动机等中压设备，需要进行交流耐压试验、直流耐压试验、交直流绝缘电阻试验、交流耐过电压试验、局部放电试验等试验。

3.高压绝缘试验高压绝缘试验主要是对于额定电压在35kV以上的电气设备进行试验，例如，对于办公大楼和医院等场所的高压配电系统和变电站设备，需要进行交直流耐压试验、交直流绝缘电阻试验、局部放电试验等试验。

绝缘试验的方法绝缘试验方法主要包括交流耐压试验、直流耐压试验、交直流绝缘电阻试验、交流耐过电压试验、局部放电试验等。

交流耐压试验交流耐压试验是将被试品加以高电压交流电击穿击弱的试验。

试验中的击穿和击弱状态，既可以详细地检验被试品的强度，还可以检验被试品存在的缺陷、质量、处理工艺和界面情况等。

直流耐压试验直流耐压试验是指将被试品加以高电压直流电，在规定时间内不击穿不泄露电流的试验。

该试验可以检测被试品的绝缘过程，包括绝缘材料的稳定性、可靠性和绝缘性能等。

交直流绝缘电阻试验交直流绝缘电阻试验是指将被试品加以低电压交、直流电，考察其绝缘电阻的试验。

该试验是常规试验之一，是绝缘试验的基础，也是绝缘强度试验、局部放电试验和交直流耐电压试验的前提条件。

高压电气设备绝缘试验规范要求一、引言高压电气设备的绝缘试验是确保设备正常运行和使用的重要环节。

本文旨在阐述高压电气设备绝缘试验的规范要求，以确保设备的安全性和可靠性。

二、试验准备1. 试验前的准备工作包括：清理试验设备、检查仪器仪表的工作状态、确认试验设备的额定电压与试验电压的一致性等。

三、试验方法1. 绝缘电阻试验绝缘电阻试验应按设备的额定电压进行，测试电压下的绝缘电阻应不低于规定值。

测试应在试验设备逐渐增加到额定电压后进行，记录电流和电阻值。

2. 局部放电试验局部放电试验应按照规范要求进行，采用适当的测量仪器和放电检测方法，以确保设备的绝缘状态。

放电等级应符合相关标准。

3. 界面局部放电试验界面局部放电试验是检测接触界面的绝缘质量和可靠性的重要方法。

应根据设备的特点和要求来确定试验参数，并记录放电特性和放电等级。

4. 脉冲耐受试验脉冲耐受试验是验证设备是否能够承受瞬态过电压的试验。

试验时，应按照规范要求选择脉冲源，进行不同脉冲波形和幅值的试验。

记录设备的耐受能力和试验结果。

5. 泄漏电流试验泄漏电流试验应根据设备的额定电流和规范要求进行。

试验时，应记录泄漏电流值和试验结果，并与规范要求进行对比。

6. 绝缘耐压试验绝缘耐压试验是对设备的绝缘性能进行验证的试验，应按照规范要求进行。

试验时，应逐级增加试验电压，记录电压和电流值，并评估试验结果。

四、试验报告试验结束后，应编写相应的试验报告。

试验报告应包括试验设备的基本信息、试验过程、试验结果及分析、结论和建议等内容。

试验报告应准确完整地反映试验过程和结果，以供后续参考和评估。

五、试验安全在进行高压电气设备绝缘试验时，应严格遵守相关安全规定，确保试验过程的人身安全和设备的完整性。

应配备专业人员进行试验操作，并戴好相应的防护设备。

六、结论高压电气设备绝缘试验是确保设备正常运行和使用的重要环节。

根据规范要求进行试验，可以有效评估设备的绝缘性能和可靠性。

同时，试验报告的编写和安全规定的遵守也是不可忽视的。
