桥梁结构健康监测系统

桥梁结构健康监测系统的研究与应用近年来，随着城市化的进程，大型桥梁已经成为城市的一道重要的风景线，而桥梁的安全与稳定性对于城市的发展也起到关键作用。

同时，鉴于桥梁的复杂形态和外力影响易造成桥梁的结构性破坏，因此桥梁结构健康监测系统的研发与应用也成为了一个重要的研究方向。

一、桥梁结构健康监测系统的概念桥梁结构健康监测系统是指通过传感器、数据采集器、通信技术、计算机技术等手段对桥梁结构实施现场在线监测、远程数据处理和维护管理的技术体系。

该技术能够实现对桥梁结构、荷载环境、随时间变化的变形等参数进行数据采集、处理和传输，从而评估桥梁的结构健康状态，解决桥梁应力、应变、振动、变形等问题，并及时发现结构病害，提高桥梁的安全性和可靠性。

二、桥梁结构健康监测系统的研究进展目前，国内外均有不少学者在桥梁结构健康监测系统方向进行深入研究，相关技术和理论已经趋于成熟，重点包含：传感器技术、数据传输技术和结构健康监测算法等方面。

传感器技术是实现桥梁结构健康监测系统的核心部分，其主要作用是采集桥梁结构的形变、振动、应力、应变等参数。

目前常用的传感器有应力传感器、应变传感器、振动传感器、加速度传感器、温度传感器等。

这些传感器能够采集准确的实时数据，能够帮助监测人员及时发现结构异变，进而通过合理调整来维护桥梁的健康状态。

在数据传输方面，无线传输方式成为了当前先进的传输方式，它能够实现远距离传输数据，并利用云计算的技术，实现数据的可视化、分析和管理。

比如利用物联网技术采集桥梁数据，并利用云端服务对数据进行处理、分析、记录和可视化，实现了数据的实时监控和管理。

通过结构健康监测算法的研究，能够有效地实现对监测数据进行分析和处理。

例如，信号处理技术、模型识别技术、数据挖掘技术等，能够识别出存在的结构异变信号、分析失效机理和寿命预测，并提供决策支持。

三、桥梁结构健康监测系统的应用现状目前，桥梁结构健康监测系统已经应用于不少项目中，如长江大桥、港珠澳大桥、上海市轨道交通、广东高速公路等。

大型桥梁结构智能健康监测系统集成技术分析
大型桥梁结构智能健康监测系统是指通过传感器、数据采集与处理、无线通信、数据
传输与存储等技术手段，对桥梁结构的健康状况进行实时监测和评估的系统。

其目的是提
前发现桥梁结构的异常变化，预测结构的寿命和安全性，以便及时采取维护和修复措施，
确保桥梁的正常运行和安全使用。

1. 传感器技术：主要是利用传感器对桥梁各部位的结构物理参数进行测量，如应变、振动、位移、温度等。

传感器的选择需要考虑测量范围、灵敏度、稳定性、耐久性等因素，同时要满足工程实际和经济性的要求。

2. 数据采集与处理技术：通过数据采集设备对传感器获取的数据进行采集和处理，
将其转化为数字信号，并进行滤波、放大和模数转换等处理，确保数据的准确性和可靠性。

还需要对采集的数据进行预处理，如去除噪声、校正误差等。

3. 无线通信技术：采集到的数据需要实时传输到监测中心进行分析和处理。

无线通
信技术可以通过无线传感器网络或移动通信网络实现数据的远程传输。

无线传感器网络可
以实现低功耗、长距离、多节点的通信，适用于分布式监测系统；移动通信网络可以实现
大范围、高速率的数据传输，适用于移动监测系统。

4. 数据传输与存储技术：传感器采集的大量数据需要进行有效的传输和存储。

数据
传输技术可以采用以太网、无线局域网、蓝牙等方式，根据具体场景和要求选择合适的传
输协议和网络设备。

数据存储技术可以使用数据库、云存储等方式，实现对大量数据的存
储和管理，同时还可以使用数据压缩、加密等手段保护数据的安全性。

桥梁健康监测系统的设计桥梁在现代社会中扮演着重要的角色，连接着城乡、沟通着交通、承载着重要的交通和物流。

由于桥梁长期的风吹雨打和车辆的频繁行驶，桥梁的健康状况一直备受关注。

为了保障桥梁的安全和可靠性，桥梁健康监测系统应运而生。

本文将对桥梁健康监测系统的设计进行详细介绍，从整体结构、传感器选择、数据采集与处理、监测方法以及应用实例等方面进行阐述，希望能够为相关领域的研究和实践提供一些参考。

一、桥梁健康监测系统的整体结构桥梁健康监测系统的整体结构通常包括传感器、数据采集系统、数据传输系统、数据处理与分析系统以及信息展示与应用系统等组成部分。

传感器是整个系统的核心，用于实时感知桥梁的结构变化和环境参数；数据采集系统负责将传感器采集到的数据进行实时采集和存储；数据传输系统将采集到的数据通过有线或无线通信方式传输到数据处理与分析系统；数据处理与分析系统对传感器采集到的数据进行处理、分析和挖掘，发现桥梁的结构健康状态；信息展示与应用系统则向工程师和用户展示监测结果，并为决策提供依据。

二、传感器的选择传感器是桥梁健康监测系统的核心部件，传感器选择的合理与否直接影响着桥梁监测系统的性能和精度。

在桥梁健康监测系统中，通常会采用应变传感器、加速度传感器、位移传感器、温度传感器等多种传感器来对桥梁进行全面监测。

应变传感器用于监测桥梁的受力情况，加速度传感器用于监测桥梁的振动情况，位移传感器用于监测桥梁的变形情况，温度传感器用于监测桥梁的温度情况。

传感器的选择应根据具体的监测需求和桥梁的特点来决定，既要考虑监测的全面性和准确性，也要考虑成本和维护的便捷性。

三、数据采集与处理数据采集系统负责将传感器采集到的数据进行实时采集和存储。

在数据采集过程中，需要考虑数据的实时性和准确性，特别是对于桥梁动态监测来说，数据的实时性至关重要。

数据处理与分析系统则负责对采集到的数据进行处理、分析和挖掘，发现桥梁的结构健康状态。

在数据处理与分析过程中，通常会采用信号处理、模式识别、统计分析等方法来对数据进行处理和分析，以发现桥梁的潜在问题和隐患。

桥梁结构健康监测系统设计与实施策略在现代交通体系中，桥梁作为关键的基础设施，承载着巨大的交通流量和重要的经济使命。

为了确保桥梁的安全运行，延长其使用寿命，桥梁结构健康监测系统应运而生。

这一系统能够实时、准确地获取桥梁结构的状态信息，为桥梁的维护管理提供科学依据。

一、桥梁结构健康监测系统的组成与功能桥梁结构健康监测系统通常由传感器子系统、数据采集与传输子系统、数据处理与分析子系统以及评估与预警子系统等部分组成。

传感器子系统是整个监测系统的基础，负责感知桥梁结构的各种物理参数，如应变、位移、加速度、温度等。

常见的传感器包括应变计、位移传感器、加速度传感器和温度传感器等。

这些传感器需要具备高精度、高稳定性和耐久性，以适应桥梁复杂的环境条件。

数据采集与传输子系统负责将传感器采集到的数据进行收集、整理和传输。

为了保证数据的实时性和准确性，通常采用高性能的数据采集设备和可靠的通信方式，如有线通信、无线通信或两者结合的方式。

数据处理与分析子系统是对采集到的数据进行处理和分析的关键环节。

通过运用各种数据分析方法和算法，如滤波、去噪、特征提取等，从海量的数据中提取出有用的信息，以评估桥梁结构的健康状况。

评估与预警子系统则根据数据分析的结果，对桥梁结构的安全性进行评估，并在发现异常情况时及时发出预警信号，以便采取相应的措施。

二、桥梁结构健康监测系统的设计要点1、传感器的选择与布置传感器的选择应根据桥梁的结构特点、监测目标和环境条件等因素综合考虑。

在布置传感器时，需要遵循重点部位优先、均匀分布和便于安装维护的原则。

对于大跨度桥梁，通常需要在主跨、桥墩、桥台等关键部位布置较多的传感器；而对于中小跨度桥梁，则可以根据实际情况适当减少传感器的数量。

2、数据采集频率的确定数据采集频率的确定需要考虑桥梁的动态特性、监测目标和数据处理能力等因素。

对于动态响应较为敏感的桥梁结构，如悬索桥、斜拉桥等，需要采用较高的采集频率；而对于静态结构为主的桥梁，可以适当降低采集频率。

桥梁结构健康监测系统的设计与实现桥梁结构是道路交通运输的重要组成部分，同时也是国家重点工程建设的关键领域之一。

桥梁结构的健康状况一直是工程师和政府部门关注的焦点，因此采用有效的检测手段、确保桥梁安全和可靠性是必不可少的。

桥梁结构健康监测系统是一种新型的检测手段，它可以实现对桥梁结构的全面、及时、精确的监测和诊断，为桥梁的运营和维护提供重要依据。

本文将讨论桥梁健康监测系统的设计与实现，包括系统结构、传感器选择、数据采集和处理等内容。

一、系统结构设计1. 系统总体架构桥梁健康监测系统的设计应基于整个桥梁结构的状况，欲实现对各个组成部分以及桥梁整体的实时监测。

因此，系统总体架构包括传感器网络、数据采集模块、数据存储与处理模块、数据通信模块以及用户界面等几个部分。

其中，传感器网络负责对桥梁不同部分进行实时监测，包括支承、桥墩以及桥面等等。

数据采集模块负责采集传感器获取的数据，实时传输到数据存储与处理模块，该模块主要负责对这些数据进行初步处理和挖掘。

数据通信模块实现系统数据的传递和交互，将获取的数据传输到用户界面，并对用户的指令进行响应，从而实现了数据的共享和交互。

2. 传感器选择传感器是桥梁健康监测系统中最重要的部分，其主要功能是采集桥梁各部分的物理量，并将数据实时传输到数据采集模块进行处理。

该模块采用预制和自主研发的传感器，具有高精度、高可靠性、低成本等特点。

常用的传感器有：（1）倾斜度传感器：此类传感器能够测量桥梁结构的倾斜角度和形变，对于长度、面积和体积等特征参数具有更准确的测量和描述。

（2）加速度传感器：通过加速度传感器，可以对桥梁的振动特性进行实时监测，同时也可以用于检测车辆通过桥梁时的荷载情况。

（3）应变传感器：应变传感器是桥梁健康监测系统中最重要的传感器之一，它可以测量桥梁各部分的应变情况，从而有效地监测其变形情况，为后续的准确分析提供重要依据。

二、数据采集与处理数据采集和处理是桥梁健康监测系统中的核心部分，其负责对采集到的数据进行处理和分析，以便后续的健康状况评估和安全预警。

桥梁健康监测系统一、前言桥梁是通往城市的重要交通设施，其安全性可以影响到公民的出行安全。

因此桥梁健康监测系统的研发和应用具有重要意义。

本文将介绍桥梁健康监测系统的工作原理、技术特征和应用效果等方面的内容。

二、桥梁健康监测系统的工作原理桥梁健康监测系统是利用传感器等监测设备对桥梁进行实时监测。

通过采集各种信息，通过计算机系统进行分类、筛选、分析和处理，得出极其详尽的桥梁状况分析报告。

桥梁健康监测系统是一种数据采集、传输、存储、处理和可视化的一体化系统，它覆盖了桥梁管理的各个环节，包括设计、建造、运行、维护和修缮等。

桥梁健康监测系统首先将网络传感器分布在桥梁的关键位置上，实时采集不同类型的数据。

传感器包括振动传感器、应变计和温度传感器等，它们可以测量桥梁荷载、变形、应力和温度等信息。

这些数据被实时收集、处理和传输到数据中心，并通过分析软件进行分析、处理和建模，最终生成用于桥梁健康管理的决策支持。

三、桥梁健康监测系统的技术特征1.传感器技术传感器技术是桥梁健康监测系统的核心技术，传感器的选择和布局是系统的关键点。

在传感器的选择上，应根据桥梁的特点、结构和施工规范，合理地选择传感器类型和数量。

在传感器的布局上，应根据桥梁的大小、形状、荷载类型、流动状态和工作环境等条件，确定传感器的位置和数量。

2. 数据源数据源包括传感器、控制器、通信设备和计算机等。

其中传感器是数据源的重要部分，其作用是将实时数据采集并传输到数据中心，控制器用于控制传感器和通信设备的工作，通信设备用于数据传输，计算机用于数据计算和分析处理。

3. 数据管理数据管理包括数据采集、传输、存储、计算、分析和展示等，其目的是将数据转化为信息，为决策提供支持。

数据管理应建立完整的数据库系统，掌握各个时期桥梁的状态，提供全面的桥梁健康状况的评估，同时能够实现数据实时控制、数据存储、提取和分析。

4. 分析算法桥梁数据的分析算法是整个系统的重要部分，其目的是根据监测数据的权值，来反映桥梁当前的健康程度。

桥梁健康监测系统的设计桥梁健康监测系统是一种用于对桥梁状态进行实时监测和评估的技术系统。

它通过使用传感器、数据采集设备和云计算等技术手段，对桥梁结构的变形、振动、温度和湿度等参数进行监测和分析，旨在及时发现桥梁的异常情况，提早预警，保障桥梁使用的安全和可靠性。

一、传感器的选择与布局：根据监测目标和要求，选择合适的传感器进行监测。

常用的传感器包括应变计、加速度计、温度传感器和湿度传感器等。

传感器的布局需要考虑桥梁结构的特点和受力情况，以保证监测数据的准确性和全面性。

二、实时数据采集与传输：桥梁健康监测系统需要实时采集传感器的数据，并将其传输到云平台或数据中心进行处理和分析。

为了确保数据的准确性和及时性，需要选择合适的数据采集设备和通信方式，并设计相应的数据传输协议和数据存储方案。

三、数据处理与分析：监测系统收集到的数据需要进行处理和分析，以获取有关桥梁结构和性能的信息。

数据处理的方法包括滤波、模型识别和故障诊断等，通过对数据进行分析，可以评估桥梁的健康状况，并进行预测和预警。

四、可视化与报警系统：桥梁健康监测系统需要将监测结果以可视化的方式呈现，以方便用户对桥梁状况进行直观地了解和分析。

也需要设计报警系统，当桥梁出现异常时，能及时向用户发送报警信息，以便及时采取相应的维修和保养措施。

五、系统集成与管理：桥梁健康监测系统需要与其他系统进行集成，以实现更全面、更高效的运行管理。

也需要设计相应的系统管理和维护机制，保障系统的正常运行和长期稳定。

六、数据安全与隐私保护：监测系统涉及到大量的桥梁数据，其中可能包含一些敏感信息，需要设计相应的数据安全和隐私保护措施，以防止数据泄露和不当使用。

桥梁健康监测系统的设计需要综合考虑传感器选择与布局、实时数据采集与传输、数据处理与分析、可视化与报警系统、系统集成与管理以及数据安全与隐私保护等方面的要求，以实现对桥梁运行状态的全面监测和评估，保障桥梁的安全和可靠性。

桥梁结构健康监测系统设计规范引言桥梁作为重要的交通构筑物，一直以来都需要维护和监测以保证其安全运行。

传统的人工巡检方式效率低下且存在安全风险，因此，开发一个桥梁结构健康监测系统是非常必要的。

本文档将详细说明设计桥梁结构健康监测系统的规范和要求，以提供一个安全、可靠的监测系统。

系统需求桥梁结构健康监测系统需要满足以下需求： - 实时监测桥梁的结构状况，包括振动、位移等参数。

- 系统需要具备高精度的数据采集和处理能力，以准确分析桥梁结构的健康状况。

- 系统需要能够远程监测桥梁状况，以便及时预警并采取相应的措施。

- 系统需要具备可扩展和灵活配置的特性，以适应不同桥梁的监测需求。

- 系统需要提供友好的用户界面，方便使用和数据展示。

系统设计硬件设计桥梁结构健康监测系统的硬件设计包括传感器、数据采集设备和通信设备等组成。

1.传感器：选择合适的传感器用于监测桥梁的结构参数，例如振动传感器、位移传感器、应变传感器等。

传感器的选择应考虑到其精度、可靠性和适应性。

2.数据采集设备：数据采集设备用于采集传感器所测得的数据。

采集设备应能够实时采集数据，并具备合适的存储能力和处理能力。

3.通信设备：通信设备用于将采集到的数据传输到远程服务器进行处理和存储。

通信设备可以选择有线或无线方式，如以太网、无线局域网等。

软件设计桥梁结构健康监测系统的软件设计包括数据处理、数据分析和用户界面设计等。

1.数据处理：对采集到的原始数据进行预处理和滤波处理，以提高数据的可靠性和精度。

2.数据分析：对经过处理的数据进行分析，通过比对设定的阈值和模型等方式，判断桥梁的健康状况。

同时，系统应具备故障诊断和预测能力，以提前发现和解决问题。

3.用户界面设计：系统需要提供友好的用户界面，方便用户进行参数配置、数据查询和报告查看等操作。

用户界面应具备直观性和易用性，以满足用户的需求。

系统实施流程1.硬件部署：根据具体桥梁的情况，选择合适的传感器并进行安装。

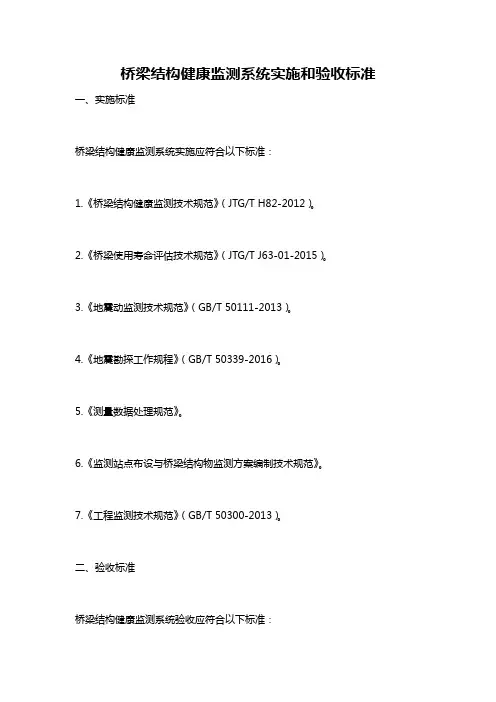

桥梁结构健康监测系统实施和验收标准一、实施标准
桥梁结构健康监测系统实施应符合以下标准：
1.《桥梁结构健康监测技术规范》（JTG/T H82-2012）。

2.《桥梁使用寿命评估技术规范》（JTG/T J63-01-2015）。

3.《地震动监测技术规范》（GB/T 50111-2013）。

4.《地震勘探工作规程》（GB/T 50339-2016）。

5.《测量数据处理规范》。

6.《监测站点布设与桥梁结构物监测方案编制技术规范》。

7.《工程监测技术规范》（GB/T 50300-2013）。

二、验收标准
桥梁结构健康监测系统验收应符合以下标准：
1.监测系统正常运行。

2.监测数据准确可靠。

3.监测数据能够满足使用者需求。

4.监测系统实施符合相关标准和规范。

5.监测数据及时上传和共享。

6.监测数据加工、分析及处理符合标准和规范要求。

7.监测系统安全、稳定、可靠。
