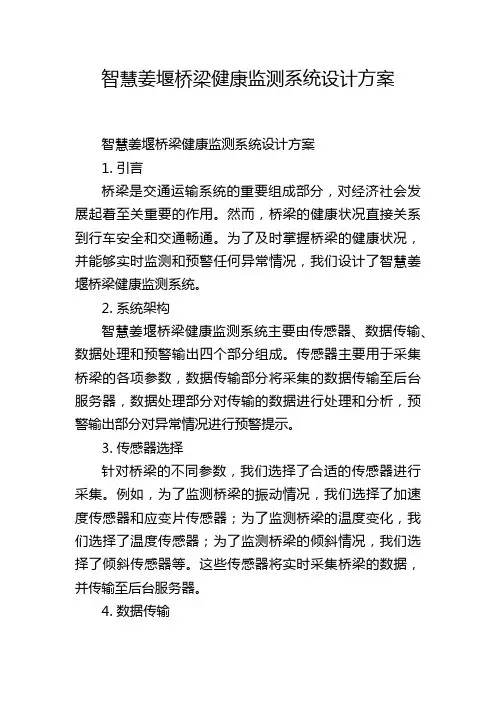

智慧姜堰桥梁健康监测系统设计方案智慧姜堰桥梁健康监测系统设计方案1. 引言桥梁是交通运输系统的重要组成部分，对经济社会发展起着至关重要的作用。
然而，桥梁的健康状况直接关系到行车安全和交通畅通。
为了及时掌握桥梁的健康状况，并能够实时监测和预警任何异常情况，我们设计了智慧姜堰桥梁健康监测系统。
2. 系统架构智慧姜堰桥梁健康监测系统主要由传感器、数据传输、数据处理和预警输出四个部分组成。
传感器主要用于采集桥梁的各项参数，数据传输部分将采集的数据传输至后台服务器，数据处理部分对传输的数据进行处理和分析，预警输出部分对异常情况进行预警提示。
3. 传感器选择针对桥梁的不同参数，我们选择了合适的传感器进行采集。
例如，为了监测桥梁的振动情况，我们选择了加速度传感器和应变片传感器；为了监测桥梁的温度变化，我们选择了温度传感器；为了监测桥梁的倾斜情况，我们选择了倾斜传感器等。
这些传感器将实时采集桥梁的数据，并传输至后台服务器。
4. 数据传输数据传输部分采用无线传输方式，通过无线网络将采集的数据传输至后台服务器。
为了确保传输的稳定性和可靠性，我们将采用多个传输通道，如4G网络、有线网络等。
5. 数据处理后台服务器将接收到的数据进行处理和分析，采用数据挖掘和机器学习的方法，对采集的数据进行异常检测和分析。
通过建立桥梁健康模型，可以实现对桥梁的健康状态进行实时预测和分析。
6. 预警输出当系统检测到桥梁出现异常情况时，将触发预警机制，并进行相应的预警输出。
预警信息可以通过短信、邮件、APP等方式发送给相关人员，以便及时采取相应的措施。
7. 可视化界面为了方便用户查看桥梁的健康状况，我们将设计一个可视化界面。
用户可以在该界面上实时监测桥梁的各项参数，并查看历史数据和预测结果。
同时，用户还可以设置相应的参数和阈值，以便进行个性化的监测和预警设置。
8. 安全性保障为了保证系统的安全性，我们将采用多层次的安全策略。
例如，数据传输部分将采用加密算法和身份验证机制，确保数据的安全传输；后台服务器将采用防火墙和入侵检测系统，防止未授权的访问和攻击。
桥梁健康监测系统的解决方案随着城市化进程的加速，大量的公路、铁路、桥梁和隧道建设相继落地。
为确保这些重要的基础设施的安全，桥梁健康监测系统越来越成为城市和交通建设的重要组成部分。
本文将探讨桥梁健康监测系统，以及采用的解决方案。
1.桥梁健康监测系统的定义桥梁健康监测系统是一种基于物联网技术和传感器技术开发的系统，用于对桥梁进行实时监测，以便及时识别和处理潜在的安全风险。
桥梁健康监测系统可以监测桥梁的物理变化、结构变形和结构破坏，同时还可以分析桥梁运行数据，以帮助工程师和维修人员及时发现维修和维护需求。
桥梁健康监测系统的核心思想是在制造和维修桥梁时安装传感器和数据收集系统，将实时数据上传至云端进行分析，实现对桥梁健康状况的监测和预测，从而确保桥梁的安全，并预防可能的事故。
2.桥梁健康监测系统的组成桥梁健康监测系统包括传感器、数据采集器、通信系统和数据分析系统四个方面。
其中，传感器是桥梁健康监测系统的核心硬件设备，主要用于测量桥梁的物理参数，比如位移、应力、振动等。
数据采集器用于采集传感器产生的数据，并通过通信系统将数据上传到云端进行分析。
通信系统则是将数据从数据采集器传输到云端的设备，包括有线通信和无线通信两种。
数据分析系统对上传的数据进行分析和处理，对桥梁的运行情况进行预测和支持维护人员进行预防性维护。
3.桥梁健康监测系统的解决方案（1）传感器选择选择传感器是桥梁健康监测系统设计中的重要环节。
在选择传感器之前，需要确定需要监测的物理参数类型，并考虑环境因素对传感器的影响。
一般情况下，选择的传感器应该具有以下特点：高精度、稳定性好、不易受环境影响、容易安装、价格合理。
（2）数据采集器选择数据采集器主要用于采集传感器产生的数据，并传输到云端进行分析。
在选择数据采集器之前，需要考虑以下几个因素：采样率、数据存储容量、通讯方式、带宽等。
另外，也要考虑数据安全问题，保护数据隐私。
（3）通信方式选择通信方式一般分为有线通信和无线通信两种。
桥梁健康监测系统方案1. 介绍本文档旨在提出一种桥梁健康监测系统方案，通过利用现代科技手段，实时监测和评估桥梁的结构健康状况，从而提早发现潜在的问题并及时采取措施进行维修和保养，确保桥梁的安全运行。
该方案利用传感器技术、数据采集与处理技术、远程监测与管理平台等关键技术，为桥梁管理部门提供全面的健康监测服务。
2. 方案设计2.1 传感器技术在桥梁健康监测系统中，将采用多种传感器来监测桥梁的各项关键指标。
例如，加速度传感器可以用于监测桥梁的振动情况，倾斜传感器可以用于监测桥梁的倾斜角度，温度传感器可以用于监测桥梁的温度变化等。
这些传感器将被安装在桥梁的关键位置，通过无线通信技术将采集到的数据传输到数据采集与处理系统。
2.2 数据采集与处理技术数据采集与处理技术是桥梁健康监测系统中的核心技术之一。
采集到的传感器数据将通过数据采集设备进行实时采集，并传输到数据处理系统。
在数据处理系统中，利用数据挖掘、机器学习等技术对采集到的数据进行分析和处理，从而得出桥梁健康状况的评估结果。
同时，数据处理系统还可以根据预设的规则进行异常检测，并及时发出报警。
2.3 远程监测与管理平台为了方便桥梁管理部门实时监测、管理和维护桥梁，本方案还将建立一个远程监测与管理平台。
该平台通过互联网连接数据处理系统和桥梁管理部门，实时接收和显示桥梁的健康状况数据，并提供数据可视化界面，方便管理人员进行数据分析和决策。
此外，远程监测与管理平台还可以通过短信、邮件等方式向管理人员发送桥梁健康状况的报告和警报。
3. 方案特点3.1 实时监测本方案利用传感器技术和数据采集与处理技术，实现对桥梁健康状况的实时监测。
监测到的数据可以立即传输到数据处理系统，并通过远程监测与管理平台进行实时显示和分析，从而及时发现潜在的问题并采取措施。
3.2 自动报警数据处理系统可以根据预设的规则进行异常检测，一旦发现桥梁健康状况异常，将自动发出报警。
报警信息可以通过远程监测与管理平台向管理人员发送，以便及时采取措施进行维修和保养，确保桥梁的安全运行。
桥梁健康监测系统的设计桥梁在现代社会中扮演着重要的角色，连接着城乡、沟通着交通、承载着重要的交通和物流。
由于桥梁长期的风吹雨打和车辆的频繁行驶，桥梁的健康状况一直备受关注。
为了保障桥梁的安全和可靠性，桥梁健康监测系统应运而生。
本文将对桥梁健康监测系统的设计进行详细介绍，从整体结构、传感器选择、数据采集与处理、监测方法以及应用实例等方面进行阐述，希望能够为相关领域的研究和实践提供一些参考。
一、桥梁健康监测系统的整体结构桥梁健康监测系统的整体结构通常包括传感器、数据采集系统、数据传输系统、数据处理与分析系统以及信息展示与应用系统等组成部分。
传感器是整个系统的核心，用于实时感知桥梁的结构变化和环境参数；数据采集系统负责将传感器采集到的数据进行实时采集和存储；数据传输系统将采集到的数据通过有线或无线通信方式传输到数据处理与分析系统；数据处理与分析系统对传感器采集到的数据进行处理、分析和挖掘，发现桥梁的结构健康状态；信息展示与应用系统则向工程师和用户展示监测结果，并为决策提供依据。
二、传感器的选择传感器是桥梁健康监测系统的核心部件，传感器选择的合理与否直接影响着桥梁监测系统的性能和精度。
在桥梁健康监测系统中，通常会采用应变传感器、加速度传感器、位移传感器、温度传感器等多种传感器来对桥梁进行全面监测。
应变传感器用于监测桥梁的受力情况，加速度传感器用于监测桥梁的振动情况，位移传感器用于监测桥梁的变形情况，温度传感器用于监测桥梁的温度情况。
传感器的选择应根据具体的监测需求和桥梁的特点来决定，既要考虑监测的全面性和准确性，也要考虑成本和维护的便捷性。
三、数据采集与处理数据采集系统负责将传感器采集到的数据进行实时采集和存储。
在数据采集过程中，需要考虑数据的实时性和准确性，特别是对于桥梁动态监测来说，数据的实时性至关重要。
数据处理与分析系统则负责对采集到的数据进行处理、分析和挖掘，发现桥梁的结构健康状态。
在数据处理与分析过程中，通常会采用信号处理、模式识别、统计分析等方法来对数据进行处理和分析，以发现桥梁的潜在问题和隐患。
桥梁结构健康监测系统设计与实施策略在现代交通体系中，桥梁作为关键的基础设施，承载着巨大的交通流量和重要的经济使命。
为了确保桥梁的安全运行，延长其使用寿命，桥梁结构健康监测系统应运而生。
这一系统能够实时、准确地获取桥梁结构的状态信息，为桥梁的维护管理提供科学依据。
一、桥梁结构健康监测系统的组成与功能桥梁结构健康监测系统通常由传感器子系统、数据采集与传输子系统、数据处理与分析子系统以及评估与预警子系统等部分组成。
传感器子系统是整个监测系统的基础，负责感知桥梁结构的各种物理参数，如应变、位移、加速度、温度等。
常见的传感器包括应变计、位移传感器、加速度传感器和温度传感器等。
这些传感器需要具备高精度、高稳定性和耐久性，以适应桥梁复杂的环境条件。
数据采集与传输子系统负责将传感器采集到的数据进行收集、整理和传输。
为了保证数据的实时性和准确性，通常采用高性能的数据采集设备和可靠的通信方式，如有线通信、无线通信或两者结合的方式。
数据处理与分析子系统是对采集到的数据进行处理和分析的关键环节。
通过运用各种数据分析方法和算法，如滤波、去噪、特征提取等，从海量的数据中提取出有用的信息，以评估桥梁结构的健康状况。
评估与预警子系统则根据数据分析的结果，对桥梁结构的安全性进行评估，并在发现异常情况时及时发出预警信号，以便采取相应的措施。
二、桥梁结构健康监测系统的设计要点1、传感器的选择与布置传感器的选择应根据桥梁的结构特点、监测目标和环境条件等因素综合考虑。
在布置传感器时，需要遵循重点部位优先、均匀分布和便于安装维护的原则。
对于大跨度桥梁，通常需要在主跨、桥墩、桥台等关键部位布置较多的传感器；而对于中小跨度桥梁，则可以根据实际情况适当减少传感器的数量。
2、数据采集频率的确定数据采集频率的确定需要考虑桥梁的动态特性、监测目标和数据处理能力等因素。
对于动态响应较为敏感的桥梁结构，如悬索桥、斜拉桥等，需要采用较高的采集频率；而对于静态结构为主的桥梁，可以适当降低采集频率。

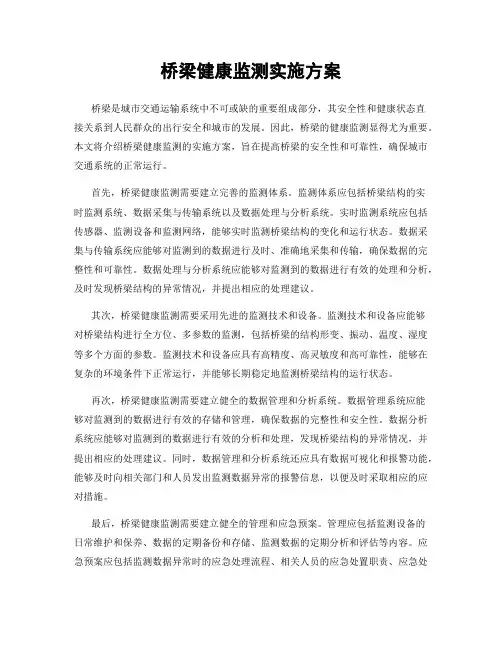

桥梁健康监测实施方案桥梁是城市交通运输系统中不可或缺的重要组成部分，其安全性和健康状态直接关系到人民群众的出行安全和城市的发展。
因此，桥梁的健康监测显得尤为重要。
本文将介绍桥梁健康监测的实施方案，旨在提高桥梁的安全性和可靠性，确保城市交通系统的正常运行。
首先，桥梁健康监测需要建立完善的监测体系。
监测体系应包括桥梁结构的实时监测系统、数据采集与传输系统以及数据处理与分析系统。
实时监测系统应包括传感器、监测设备和监测网络，能够实时监测桥梁结构的变化和运行状态。
数据采集与传输系统应能够对监测到的数据进行及时、准确地采集和传输，确保数据的完整性和可靠性。
数据处理与分析系统应能够对监测到的数据进行有效的处理和分析，及时发现桥梁结构的异常情况，并提出相应的处理建议。
其次，桥梁健康监测需要采用先进的监测技术和设备。
监测技术和设备应能够对桥梁结构进行全方位、多参数的监测，包括桥梁的结构形变、振动、温度、湿度等多个方面的参数。
监测技术和设备应具有高精度、高灵敏度和高可靠性，能够在复杂的环境条件下正常运行，并能够长期稳定地监测桥梁结构的运行状态。
再次，桥梁健康监测需要建立健全的数据管理和分析系统。
数据管理系统应能够对监测到的数据进行有效的存储和管理，确保数据的完整性和安全性。
数据分析系统应能够对监测到的数据进行有效的分析和处理，发现桥梁结构的异常情况，并提出相应的处理建议。
同时，数据管理和分析系统还应具有数据可视化和报警功能，能够及时向相关部门和人员发出监测数据异常的报警信息，以便及时采取相应的应对措施。
最后，桥梁健康监测需要建立健全的管理和应急预案。
管理应包括监测设备的日常维护和保养、数据的定期备份和存储、监测数据的定期分析和评估等内容。
应急预案应包括监测数据异常时的应急处理流程、相关人员的应急处置职责、应急处置设备和物资的准备等内容。
通过建立健全的管理和应急预案，能够有效地提高桥梁健康监测的实时性和可靠性，确保桥梁结构的安全和稳定运行。

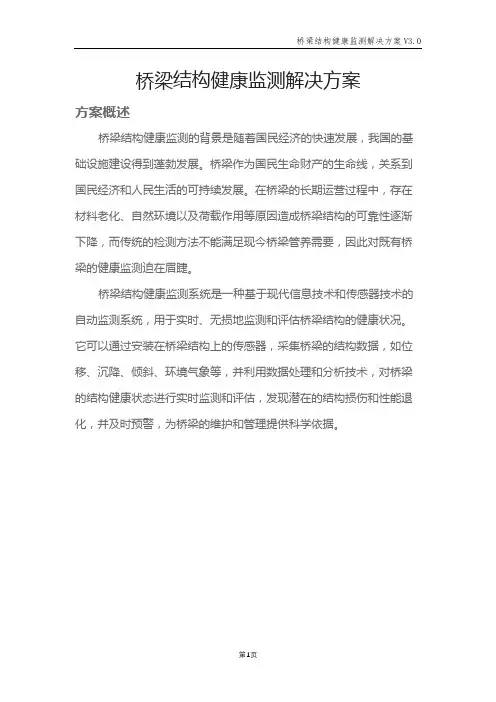

桥梁结构健康监测解决方案方案概述桥梁结构健康监测的背景是随着国民经济的快速发展，我国的基础设施建设得到蓬勃发展。
桥梁作为国民生命财产的生命线，关系到国民经济和人民生活的可持续发展。
在桥梁的长期运营过程中，存在材料老化、自然环境以及荷载作用等原因造成桥梁结构的可靠性逐渐下降，而传统的检测方法不能满足现今桥梁管养需要，因此对既有桥梁的健康监测迫在眉睫。
桥梁结构健康监测系统是一种基于现代信息技术和传感器技术的自动监测系统，用于实时、无损地监测和评估桥梁结构的健康状况。
它可以通过安装在桥梁结构上的传感器，采集桥梁的结构数据，如位移、沉降、倾斜、环境气象等，并利用数据处理和分析技术，对桥梁的结构健康状态进行实时监测和评估，发现潜在的结构损伤和性能退化，并及时预警，为桥梁的维护和管理提供科学依据。
监测项目1、水平位移监测：掌握桥梁整体表面位置的变化及其变化速率，确定桥梁整体水平位移变形的情况。
2、沉降监测：采用静力水准仪，一般情况下对桥梁底部混凝土结构沉降进行监测，对结构整体健康状况进行评估，根据评估情况提出维护等措施。
3、倾斜监测：桥梁倾斜监测选用双轴高精度倾角传感器。
根据桥梁实际情况，在桥梁主要受力部位适当布设多个倾斜测点，通过倾斜角度测量评估桥梁倾斜状态，为健康情况作出评估。
4、应力监测：应力监测是通过对应力变化数据的采集，解析出应力变化参数，用监测应力变化来分析桥梁的变形程度。
5、环境气象监测：主要包括温湿度监测、降雨监测、风速风向监测等。
通过监测环境气象，可以进一步掌握环境量的变化规律及其对桥梁变形和应力等的影响情况。
6、视频监控：通过手动变焦摄像头、可旋转长焦高清摄像头、视频存储硬盘、视频服务器等监测手段，掌握矿区的情况。
功能特点1、实时监测：桥梁监测系统能够实时获取桥梁的结构状况、变形情况和气象环境等数据，以便及时发现潜在问题。
2、数据采集与分析：监测系统通过传感器和监测设备采集桥梁的各项数据，并利用数据分析技术对数据进行处理和分析，以提供准确的监测结果和预警信息。

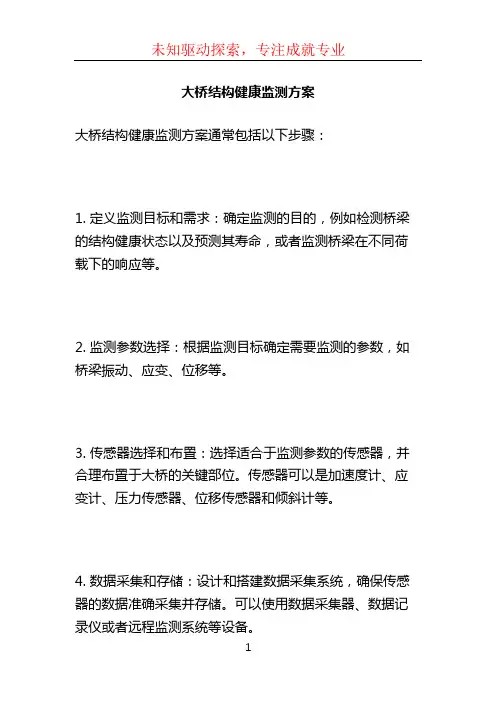

大桥结构健康监测方案
大桥结构健康监测方案通常包括以下步骤：
1. 定义监测目标和需求：确定监测的目的，例如检测桥梁的结构健康状态以及预测其寿命，或者监测桥梁在不同荷载下的响应等。
2. 监测参数选择：根据监测目标确定需要监测的参数，如桥梁振动、应变、位移等。
3. 传感器选择和布置：选择适合于监测参数的传感器，并合理布置于大桥的关键部位。
传感器可以是加速度计、应变计、压力传感器、位移传感器和倾斜计等。
4. 数据采集和存储：设计和搭建数据采集系统，确保传感器的数据准确采集并存储。
可以使用数据采集器、数据记录仪或者远程监测系统等设备。
5. 数据分析和处理：对采集到的数据进行分析和处理，提
取有用的信息。
可以使用数据处理软件、机器学习等方法
进行数据分析。
6. 状态评估和预测：根据数据分析的结果，对桥梁结构的
当前状态进行评估，并可通过模型和算法预测未来的结构
健康状况。
7. 报警和维护：根据预设的阈值和报警条件，及时发出警
报并采取维护措施，以保证桥梁的安全运行。
8. 定期校准和验证：对传感器和监测系统进行定期校准和
验证，以确保监测结果的准确性和可靠性。
综上所述，大桥结构健康监测方案需要综合考虑监测目标、传感器选择和布置、数据采集与处理、状态评估与预测、
报警与维护等多个方面的因素，以确保桥梁的安全运行。
桥梁健康监测方案及实施步骤随着城市化进程的不断推进，桥梁作为城市基础设施的重要组成部分，承担着道路交通的重要任务。
然而，由于长期的使用和自然环境的影响，桥梁的结构健康状况面临着诸多挑战。
因此，制定一套科学有效的桥梁健康监测方案，并按照一定的实施步骤进行监测工作，对于保障桥梁安全运行具有重要意义。
本文将详细介绍桥梁健康监测方案及实施步骤。
一、桥梁健康监测方案的制定桥梁健康监测方案是指根据桥梁的类型、使用情况以及结构特点，制定一套系统化的监测方案，全面了解桥梁的结构健康状况。
具体步骤如下：1. 桥梁基本信息收集：收集桥梁的设计图纸、施工记录等基本资料，了解桥梁的结构类型、荷载情况以及主要材料等信息。
2. 监测指标的确定：根据桥梁的不同类型和使用情况，确定监测指标，包括结构应力、挠度、位移、裂缝、锈蚀等。
3. 监测设备的选择：选择适合桥梁监测的设备，例如应力计、挠度计、位移传感器等，并确保设备的精准度和可靠性。
4. 监测方案的制定：根据监测指标和设备的选择，制定桥梁健康监测的具体方案，并列明监测频次、监测位置以及数据处理和分析方法等。
5. 预警与报告机制的建立：建立桥梁监测的预警机制，制定预警值，及时对桥梁结构的异常情况进行报告，并采取相应的维修和加固措施。
二、桥梁健康监测实施步骤制定好桥梁健康监测方案后，需要按照一定的步骤进行实施，确保监测结果准确有效。
具体步骤如下：1. 设备布置与安装：根据监测方案中确定的监测位置，进行设备的布置与安装。
对于大型桥梁，需在具体位置进行固定和校准，保证数据的准确性。
2. 数据采集与储存：根据监测方案中规定的频次，进行桥梁结构数据的采集。
对于连续监测的设备，需进行持续数据采集，并将数据进行储存和备份，以备后续分析和对比使用。
3. 数据处理与分析：对采集到的数据进行处理和分析，包括数据的清洗、筛选异常值、趋势分析等，以获取桥梁结构健康状况的评估结果。
4. 结果评估与报告：根据数据处理与分析的结果，评估桥梁的结构健康状况，并形成监测报告。
桥梁健康监测管理系统设计方案为进一步提升我区设施部门对桥梁及智能化监管能力，同时响应考核要求，在建设市政综合监管平台的同时，同步完善綦江区桥梁健康监测管理系统的建设。
桥梁健康监测系统与智慧市政平台实现数据与统计结果的对接，一下为桥梁健康监测系统的详细情况：第一章系统功能架构根据桥梁监测系统的目的，本项目设计分为自动化传感监测子系统、数据存储与管理子系统、基于监测结果的综合预警和安全评估子系统、用户界面子系统4部分，分别为：1.自动化传感监测子系统本系统包含以下三个模块：(1)传感器模块：传感器是指能感受规定的被测物理量，并按照一定规律转换成可用输出信号的器件或装置，其基本功能是检测信号和信号转换，通过传感器将各类监测信号转换为电(光)信号。
传感器处于监测系统的最前端，用于获取监测信号，其性能将直接影响整个健康监测系统，对测量精确度起着决定性作用。
(2)数据采集与传输模块：将监测信号转换为数字信号并完成远程传输。
(3)数据处理与控制模块：将监测信号进行预处理以及二次处理以向其它子系统提供有效的信息源或力学指标，根据需要设定程序控制监测参数的采集。
2.数据存储与管理子系统将监测信号进行预处理以及二次处理以向其它子系统提供有效的信息源或力学指标，根据需要设定程序控制监测参数的采集。
通过该子系统可实现整个健康监测所有数据的平台管理工作，完成数据的归档、查询、存储等操作，在系统全寿命期内统一组织与管理数据信息，为系统维护与管理提供便利，也为各应用子系统提供可靠的分布式数据交换与存储平台，方便开发与使用。
3.基于监测结果的综合预警和安全评估子系统通过该子系统实现根据监测数据进行结构状态与损伤识别，并综合识别的结果对结构的安全使用状况进行预警评估。
具体为：能够对监测及识别的结果进行趋势对比、分析与预测；对结构变形等监测参数建立明确的预警指标，能够对监测结果进行分级预警；通过人工干预综合各种监测数据、定期测量信息、内力状态信息对结构进行综合评估。
公路长大桥梁结构健康监测系统建设实施方案公路长大桥梁结构健康监测系统建设实施方案应该包含以下几个重要的步骤：1.项目前期调研：进行公路长大桥梁的调研，包括桥梁的基本信息、桥梁的结构类型、桥梁的状态、周边环境等。
2.系统设计:根据项目前期调研结果，确定监测系统的设计方案，包括硬件组成、软件组成、数据采集、数据处理等。
3.硬件安装:进行硬件安装，包括传感器、计算机、通讯设备等。
4.系统调试：对系统进行调试，确保系统能够正常工作。
5.系统运行维护:系统运行后进行维护，包括数据处理、数据分析、系统维护等。
6.数据分析：对采集到的数据进行分析，确定桥梁的状态，并及时采取措施。
最后需要注意的是，桥梁结构健康监测系统建设实施方案可能因地区、桥梁类型、经费等因素的不同而有所差异。
在公路长大桥梁结构健康监测系统建设实施方案中，系统设计阶段是非常重要的。
在这一阶段，需要确定监测系统的类型和范围，并确定监测系统的设备组成和软件组成。
硬件组成可能包括传感器、计算机、通讯设备等，而软件组成可能包括数据采集软件、数据分析软件、数据管理软件等。
硬件安装阶段是把硬件设备安装在桥梁上，例如传感器的安装在桥梁的合适位置，确保能够采集到准确的数据。
系统调试阶段是在安装完硬件设备后，对整个系统进行调试，确保系统能够正常工作。
系统运行维护阶段是在系统运行后，对系统进行维护，包括数据处理、数据分析、系统维护等。
数据分析阶段是对采集到的数据进行分析，确定桥梁的状态，并及时采取措施。
总之，公路长大桥梁结构健康监测系统建设实施方案需要综合考虑桥梁的类性、状况、环境等因素，在确定监测系统的设计方案时，要根据桥梁的特点，选择最适合的监测方法和设备。
在安装和调试阶段中，需要确保设备的准确性和可靠性，保证系统能够正常工作。
运行维护阶段中，需要定期对系统进行维护和检查，保证系统的连续性和稳定性。
最后，在数据分析阶段，需要对采集到的数据进行分析，及时发现桥梁的问题并采取措施。
桥梁健康监测系统方案2010年9月北京凯源泰迪科技发展有限公司Beijing Countertide Technology&Development Co., Ltd.目录一、北京凯源泰迪科技发展有限公司简介 (3)二、桥梁健康状态实时监测的意义和必要性 (4)三、传统桥梁检测方法 (6)四、基于光纤光栅传感技术的桥梁监测系统 (7)五、桥梁监测内容及系统构成 (9)5.1 桥梁结构健康监测与安全评价系统构成 (9)5.2 桥梁光纤监测设备应用一览表 (10)六、桥梁监测相关产品 (11)6.1 桥梁结构应力（应变）监测 (11)6.1.1 CTTD-S100自温补表面光纤光栅应变计 (11)6.1.2 CTTD-S200高分辨率表面安装式光纤光栅应变计 (11)6.1.3 CTTD-S400埋入式光纤光栅应变传感器 (12)6.2 温度分布监测 (12)6.2.1 CTTD-T400表面式光纤光栅温度传感器 (12)6.2.2 CTTD-T100埋入式光纤光栅温度传感器 (12)6.3 索力监测 (13)6.4 位移监测 (14)6.5 地下水位监测 (14)6.6 振动监测 (14)6.7 光纤传感数据采集设备 (15)6.7.1 CTTD-A01-16光纤传感分析仪 (15)6.7.2 CTTD-A02光纤传感分析仪 (17)一、北京凯源泰迪科技发展有限公司简介北京凯源泰迪科技发展有限公司总部位于北京市西城区，技术依托中国科学院微系统所传感技术国家重点实验室及中国科学院力学所，主要从事自主科技的光电器件、光电设备的研发、生产及销售，拥有光纤光栅传感和光纤DTS分布式传感和光纤MEMS传感三大类别的全系列产品线和核心技术，并围绕公司核心产品，为客户提供系统级解决方案。
光纤光栅传感产品线主要包括CTTD-A01大容量光纤传感分析仪、CTTD-A02系列高速光纤传感分析仪、CTTD-T系列光纤光栅温度传感器、CTTD-S系列光纤光栅应变传感器、CTTD-P系列水位/压力传感器、CTTD-D系列位移传感器。
桥梁健康监测实施方案桥梁作为城市交通的重要组成部分，其安全性和健康状况直接关系到人民群众的生命财产安全。
因此，对桥梁的健康监测显得尤为重要。
本文将就桥梁健康监测的实施方案进行详细介绍，以期为相关工作提供参考和指导。
首先，桥梁健康监测应当建立完善的监测系统。
这一系统应包括传感器、数据采集设备、数据传输设备以及数据处理与分析设备。
传感器应当覆盖桥梁的各个关键部位，如桥墩、桥面、桥梁结构等，以实现对桥梁各项指标的全面监测。
数据采集设备应当能够实现对传感器采集数据的实时、准确采集，并能够对数据进行存储和管理。
数据传输设备应当能够实现对采集到的数据进行及时传输，以保证监测数据的及时性。
数据处理与分析设备应当能够对传感器采集到的大量数据进行分析和处理，提取出有价值的信息，并能够对桥梁的健康状况进行评估和预测。
其次，桥梁健康监测应当建立科学的监测指标体系。
监测指标体系应当包括结构健康指标、荷载效应指标、环境影响指标等多个方面的指标。
结构健康指标主要包括桥梁的位移、应变、裂缝等指标，用以评估桥梁的结构健康状况。
荷载效应指标主要包括桥梁的挠度、扭曲等指标，用以评估桥梁在荷载作用下的响应情况。
环境影响指标主要包括桥梁的温度、湿度等指标，用以评估环境对桥梁的影响情况。
这些指标的建立应当充分考虑桥梁的特点和使用环境，既要能够全面反映桥梁的健康状况，又要能够具有一定的可操作性和实用性。
再次，桥梁健康监测应当建立健全的数据分析与评估体系。
对传感器采集到的大量数据进行分析和评估，是桥梁健康监测的核心内容。
数据分析与评估体系应当包括数据处理算法、健康评估模型以及监测报警机制等多个方面。
数据处理算法应当能够对采集到的数据进行有效处理，提取出有价值的信息。
健康评估模型应当能够根据数据分析结果对桥梁的健康状况进行评估，并能够对桥梁的未来发展趋势进行预测。
监测报警机制应当能够根据评估结果对桥梁的健康状况进行实时监测，并能够在发现异常情况时及时报警，以保证桥梁的安全运行。
桥梁健康监测系统方案
目录
1 项目概况---------------------------------------------------------------- 1
1.1 桥梁概述----------------------------------------------------------- 1
1.2 监测目的----------------------------------------------------------- 1
1.3 监测依据----------------------------------------------------------- 1
1.4 监测内容----------------------------------------------------------- 1
2 基本思路--------------------------------------------------------------- 2
3 巴河特大桥健康监测断面及测点布置----------------------------------- 2
3.1 主梁关键截面竖向变形-------------------------------------------- 2
3.2 主梁关键截面应变监测-------------------------------------------- 3
3.3 箱梁温度、湿度--------------------------------------------------- 3
3.4 车辆荷载---------------------------------------------------------- 4
3.5 监测仪器设备------------------------------------------------------- 4
4 监测系统---------------------------------------------------------------- 4
4.1系统组成---------------------------------------------------------- 4
4.2 监测系统实施方案------------------------------------------------ 5
1项目概况
1.1桥梁概述
根据实际情况编制
1.2 监测目的
（1）建立一套稳定可靠、实时采集分析传输的健康监测系统，为大桥的长期安全运营和养护提供强有力的技术支持。
（2）建立远程控制监测系统，通过远程网络及时了解大桥的运行情况及各测点的特征值和预处理结果。
（3）通过大量的特征值和实时采集数据的分析，建立一套完整的评估和预警系统。
（4）为大桥的结构损伤提供可靠的数据，为桥梁养护部门对大桥的养护、维修提供必要的信息。
（5）为类似结构的桥梁的监测和养护提供宝贵经验，推进桥梁监测的发展。
1.3 监测依据
（1）《公路桥梁结构安全监测系统技术规程》（JT/T 1037-2016）
（2）《建筑与桥梁结构监测技术规范》（GB 50982-2014）
（3）《结构健康监测系统设计标准》（CECS 333-2012）
（4）巴河特大桥相关设计资料
1.4 监测内容
根据《建筑与桥梁结构监测技术规范》（GB 50982-2014）的相关规定，结合巴河特大桥主桥的结构特点，本次针对其运营期的健康监测，主要包括以下几大方面内容：
（1）主梁关键截面的竖向变形；
（2）主梁关键截面的应变监测；
（3）箱梁内外环境温度、混凝土温度、箱梁内湿度、环境湿度。
（4）车辆荷载
另外对于梁式桥，还可以对其动力响应和支座反力和位移进行监测。
2 基本思路
（1）为了便于系统的管理和维护，将加速度、应力等多种参数测试集成在一个系统中，以测试断面为单元，采用模块化设计。
（2）测试信号经过数据采集后多通道合成，采用光纤进行数字化传输数据，解决现场采集数据的长距离高速不间断传输难题，采用了星型传输结构的系统同时保证了各个测试断面采集子站的电系统独立性，增强测试系统抗干扰能力，采集子站的局部故障不会扩散到整个系统的其他部分，便于系统维护。
（3）系统设备布置方案采用数据采集箱，安放于测试断面距各测点最近，使得传感器输出的微弱信号传输距离最短，减少干扰及信号传输线路；
（4）采集控制器、主控计算机和预处理计算机安放在桥的中心位置，保证与各采集子站通讯传输距离最短，减少光纤长度，便于安装，节约成本。
（5）主控计算机控制现场各采集箱完成桥梁各种响应信号的采集、预处理和存储，在监控中心可以实时观测桥梁的振动、挠度和应力状况，并且可以通过人工定期到现场取数，将采集到的数据带回处理分析。
（6）预处理计算机对测试数据进行实时分析，并且通过远程网络将实时分析的特征值传输到远端的数据中心。
3 巴河特大桥健康监测断面及测点布置
3.1 主梁关键截面竖向变形
巴河特大桥主桥部分为（50+80+80+50）m 预应力混凝土连续箱梁，拟将各跨跨中截面作为竖向变形（挠度）监测的控制截面，截面布置示意图如下。
图3.1-1 主梁竖向变形监测断面布置示意图
拟采用压差式变形量测传感器来监测控制截面的竖向变形（挠度），每个截面布置1个压差式变形量测传感器，全桥共布置8个传感器，传感器布置在箱内底板或腹板距离底部相等高度处，安装示意图如下图所示。
5号桥墩
6号桥墩7号桥墩8号桥墩
9号桥墩1
12
23
34
4
图3.1-2 竖向变形（挠度）监测测点布置示意图
3.2 主梁关键截面应变监测
根据巴河特大桥主桥部分的结构特点，拟拟将50m 跨跨中截面，90m 跨跨中截面和6号墩、7号墩、8号墩截作为应变监测的控制截面，截面布置示意图如下。
图3.2-1 主梁应变监测断面布置示意图
拟采用表面应变计来监测控制截面的应变，每个截面布置3个表面应变计，全桥共布置42个传感器，测点布置在箱内底板或腹板距离底部相等高度处，安装示意图如下图所示。
图3.2-2 应变监测测点布置示意图（跨中截面）
图3.2-3 应变监测测点布置示意图（墩顶截面）
3.3 箱梁温度、湿度
拟在巴河特大桥主桥80m 跨中截面布置温度、湿度测点，采用温湿度计，每截面布置2个温湿度测点，共计8个测点。
测点布置示意图如下。
图3.3-1 温度、湿度监测测点布置示意图
5号桥墩6号桥墩7号桥墩8号桥墩
9号桥墩1
12
23
34
45
56
67
7
3.4 车辆荷载
每幅布置1个车辆荷载监测截面，截面布置在主桥上桥方向振动较小的断面上。
即布置在上桥方向的桥墩上方的桥面上。
3.5 监测仪器设备
根据健康监测的基本思路，以及巴河特大桥的桥型特点，对其健康监测的仪器类型和数量如下表。
表3.5-1 巴河特大桥监测仪器类型与数量
4监测系统
4.1 系统组成
桥梁健康监测系统由数据采集器模块、采集控制器模块、远程收发系统模块组成。
工作示意图如图4.1-1所示。
图4.1-1 大桥健康监测系统组成框架图
4.2 监测系统实施方案
4.2.1 传感器、数据采集设备连接示意图
现场应变传感器、压差式变形传感器、温湿度计可通过RVVP 信号线缆与数据采集设备相连，线缆通过线槽进行走线及防护，挠度信号不接入东华测试数据采集系统，可直接通过交换机接入工控机，由工控机生产厂家提供通讯协议从软件直接获取信号，连接示意图如下：
局域网
防火墙
数据中心服务器
信号采集仪：采集振动位移、振动速度、振动加速度、应变、温度、索
力、压力、力、风速、风向、倾角等多种物理量信号
单 模 光 纤 传 输
内部客户端
内部客户端
Internet
远程用户
远程客户端
采集控制器
远程诊断专家
DH5974分布式健康监测系统。
