第五章__声学传感器

声学传感器的基本理论1声波声波是声音的传播形式。

物体振动在空气中或在其他介质中的传播叫做声波。

声波借助各种介质可以向四面八方传播。

声波是一种纵波，它是弹性介质中传播着的压力振动。

但是在固体中传播时，它也可以同时有纵波和横波。

声波可以理解为介质在偏离平衡态时的小扰动的传播。

在这个传播过程中只有能量的传递，而不会发生质量的传递。

如果扰动量比较小，那么声波的传递过程满足经典的波动方程，是线性波。

如果扰动很大，那么声波的传递就不再满足线性的声波方程，会出现波的色散和激波。

在本课题中，我们的研究对象是小扰动的传播，即满足经典波动方程的线性波。

2声学传感器声学传感器是一个可以接收声波并且能够把声信号转换成电测仪器能够识别的电信号的装置，从而使得不易被测量的声学量能够很容易被测出，也使得声波被人们更为广泛的研究和利用。

声学传感器的原理就是声电转换，即把不易测量的声音信号转换成为容易被电测仪器测出的电信号。

目前应用最多的声学传感器主要有动圈式、压电陶瓷式和电容式三大类，其他类型的，如果细分的话，也都属于这三大类之中。

下面一节中，会具体介绍这三种声学传感器的原理，在此不再赘述。

3声学传感器的前置放大电路声学传感器的前置放大电路，是一种专门为声学传感器的输出信号而设计的放大设备。

通常，人们习惯将声学传感器的前置放大电路直接简称为“前置放大器”，专门用来处理电平较低、音质比较脆弱的声学传感器的输出信号。

由于声学传感器可以分为动圈式、压电陶瓷式、电容式等多种不同类型，且其输出的信号在电平和阻抗水平上也有很大的差别，因此，前置放大器在设计上也有很多种不同的造型和尺寸。

我们在选择前置放大器时，除了要鉴别音质水平之外，还应该特别注意其在多种不同的应用条件下对信号一致性的保持能力。

市场上可以见到的前置放大器有很多，它们大致可以分为两类，一类是电子管前置放大器，另一类是晶体管前置放大器。

由于数字音频信号是离散的信号，与连续的模拟音频信号相比，声音听起来有一些硬，电子管的特性就是可以呈现出温暖的音色，所以近年来选用电子管前置放大器的用户逐渐多起来，电子管前置放大器会使原来听起来比较生硬的数字声音变得温暖许多。

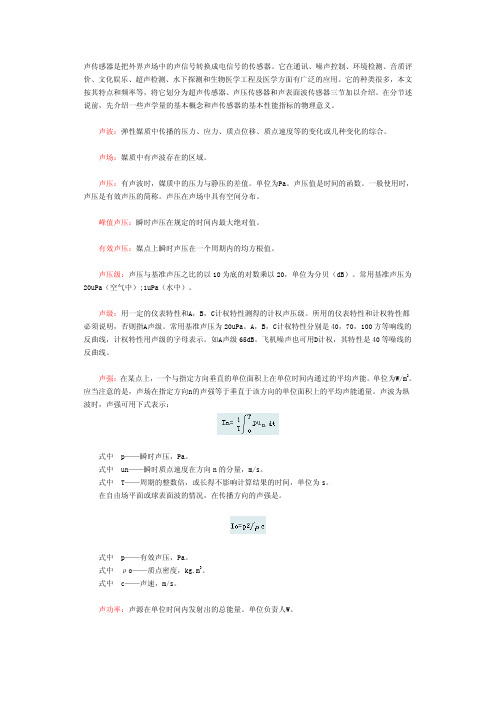

声传感器是把外界声场中的声信号转换成电信号的传感器。

它在通讯、噪声控制、环境检测、音质评价、文化娱乐、超声检测、水下探测和生物医学工程及医学方面有广泛的应用。

它的种类很多，本文按其特点和频率等，将它划分为超声传感器、声压传感器和声表面波传感器三节加以介绍。

在分节述说前，先介绍一些声学量的基本概念和声传感器的基本性能指标的物理意义。

声波：弹性媒质中传播的压力、应力、质点位移、质点速度等的变化或几种变化的综合。

声场：媒质中有声波存在的区域。

声压：有声波时，媒质中的压力与静压的差值。

单位为Pa。

声压值是时间的函数。

一般使用时，声压是有效声压的简称。

声压在声场中具有空间分布。

峰值声压：瞬时声压在规定的时间内最大绝对值。

有效声压：媒点上瞬时声压在一个周期内的均方根值。

声压级：声压与基准声压之比的以10为底的对数乘以20，单位为分贝（dB）。

常用基准声压为20uPa（空气中）;1uPa（水中）。

声级：用一定的仪表特性和A，B，C计权特性测得的计权声压级。

所用的仪表特性和计权特性都必须说明，否则指A声级。

常用基准声压为20uPa。

A，B，C计权特性分别是40，70，100方等响线的反曲线，计权特性用声级的字母表示。

如A声级65dB。

飞机噪声也可用D计权，其特性是40等噪线的反曲线。

声强：在某点上，一个与指定方向垂直的单位面积上在单位时间内通过的平均声能。

单位为W/m2。

应当注意的是，声场在指定方向n的声强等于垂直于该方向的单位面积上的平均声能通量。

声波为纵波时，声强可用下式表示：式中 p——瞬时声压，Pa。

式中 un——瞬时质点速度在方向n的分量，m/s。

式中 T——周期的整数倍，或长得不影响计算结果的时间，单位为s。

在自由场平面或球表面波的情况，在传播方向的声强是。

式中 p——有效声压，Pa。

式中 ρo——质点密度，kg.m3。

式中 c——声速，m/s。

声功率：声源在单位时间内发射出的总能量。

单位负责人W。

声学传感器原理与设计声学传感器是一种能够将声波转化为电信号的装置，广泛应用于声音的采集、测量和控制等领域。

本文将介绍声学传感器的原理和设计。

一、声学传感器的原理声学传感器的原理基于声波的传播和物质对声波的响应。

当声波通过物质时，会引起物质中的分子振动，产生压力波。

声学传感器利用这种压力波与物质的相互作用，将声波转化为电信号。

声学传感器的核心部件是压电元件。

压电元件是一种特殊的材料，具有压电效应，即在外加压力下会产生电荷。

当声波通过压电元件时，声波的振动会使得压电元件发生变形，从而产生电荷。

这个电荷可以通过电路进行放大和处理，最终转化为可用的电信号。

二、声学传感器的设计声学传感器的设计需要考虑多个因素，包括材料选择、传感器结构和信号处理等。

1. 材料选择在声学传感器的设计中，压电材料的选择非常重要。

常用的压电材料有石英、陶瓷和聚合物等。

不同的材料具有不同的压电性能和频率响应，根据具体应用需求选择适合的材料。

2. 传感器结构声学传感器的结构设计也是关键因素之一。

传感器结构包括传感器的形状、尺寸和布局等。

传感器的形状和尺寸会影响传感器的灵敏度和频率响应。

布局的合理性可以提高传感器的性能和稳定性。

3. 信号处理声学传感器输出的电信号通常是微弱的，需要经过放大和处理才能得到可用的信号。

信号处理可以包括滤波、放大和数字转换等步骤。

滤波可以去除杂音和干扰，放大可以增加信号的强度，数字转换可以将模拟信号转化为数字信号，方便后续处理和分析。

三、声学传感器的应用声学传感器在各个领域都有广泛的应用。

1. 声音采集声学传感器可以用于声音的采集和录制。

例如，在音频设备中，声学传感器可以将声音转化为电信号，然后经过放大和处理，最终输出为可听的声音。

2. 声音测量声学传感器可以用于声音的测量和分析。

例如，在环境噪声监测中，声学传感器可以测量噪声的强度和频谱分布，为环境保护和噪声控制提供数据支持。

3. 声音控制声学传感器可以用于声音的控制和调节。

声学传感器在工业自动化中的作用是什么关键信息项：1、声学传感器的定义及工作原理名称：＿___________________________描述：＿___________________________2、工业自动化的概念与范畴名称：＿___________________________描述：＿___________________________3、声学传感器在工业自动化中的具体应用场景场景 1 名称：＿___________________________描述：＿___________________________场景 2 名称：＿___________________________描述：＿___________________________4、声学传感器为工业自动化带来的优势优势 1 名称：＿___________________________描述：＿___________________________优势 2 名称：＿___________________________描述：＿___________________________5、声学传感器在工业自动化应用中可能面临的挑战挑战 1 名称：＿___________________________描述：＿___________________________挑战 2 名称：＿___________________________描述：＿___________________________6、应对声学传感器在工业自动化应用中挑战的策略策略 1 名称：＿___________________________描述：＿___________________________策略 2 名称：＿___________________________描述：＿___________________________11 声学传感器的定义及工作原理声学传感器是一种能够检测和测量声音或声波的设备。

mems声学传感器原理
MEMS声学传感器是一种微型化的传感器，其工作原理是通过微机电系统（MEMS）技术将传感器的核心部件制造成微型结构，从而实现对外界环境的感知和测量。

MEMS声学传感器主要基于物理效应来工作。

具体来说，
当外界环境产生相应的物理量时，比如声音（声波），这些物理量会导致微型结构发生微小的形变或位移。

MEMS传感器通过对这些微小变化的感知
和测量，实现对外界环境的监测和检测。

MEMS声学传感器由两个基本部分组成：内部电路和外部电路。

外部电路
由两个分立的小型MEMS模块组成，在两个分立的小型MEMS模块之间放置声透镜。

当声音透镜接收到一定频率范围内的声波时，这些声波被反射回MEMS模块，并被传感器内部的半导体芯片采集到信息。

这些信息被传输
到数字处理单元进行处理，然后输出结果。

因此，MEMS声学传感器可以通过检测两个分立的小型晶体管之间发出的
声波进行分类和计算；然后将数据输出到传感器控制单元中进行处理并输出结果。

MEMS声学传感器可以应用于许多领域，比如语音识别、环境监测、医疗诊断等。

传感器在车辆智能驾驶中的应用第一章传感器简介传感器是一种将物理量转换为电信号或其他可观测现象的装置，可以感知周围环境并将感知到的信息传送给控制系统。

传感器是车辆智能驾驶的核心组件，通过精确的测量和传输数据，实现车辆对周围环境的感知和自主操作。

常见的车辆传感器有惯性传感器、光学传感器、声学传感器、温度传感器、湿度传感器等，下面将针对这些传感器进行详细介绍。

第二章惯性传感器惯性传感器是衡量车辆点位在空间中分布的基本设备，主要由陀螺仪和加速度计构成。

通过收集车辆加速度、转弯和倾斜等数据，实现车辆姿态信息的传递和处理。

惯性传感器广泛应用在自动驾驶系统中，可以实现精确的导航和定位功能。

此外，惯性传感器还可以通过采集车辆速度和加速度等数据，用于实现自适应巡航控制和自动制动系统。

第三章光学传感器光学传感器可以通过采集环境光线反射、透射信息，实现车辆对周围物体的识别和跟踪。

常见的光学传感器包括摄像头和激光雷达。

摄像头主要用于采集车辆前方的图像信息，可以通过对图像信息进行处理，实现辅助驾驶、人脸识别和车辆安全监控等功能。

激光雷达可以通过探测周围物体的位置和距离信息，实现在恶劣天气和复杂路面条件下的环境感知和避障功能。

第四章声学传感器声学传感器是一种利用声波进行测量和检测的装置，能够通过采集车辆周围的声音信号，获取环境中物体的位置、大小和速度等信息。

常见的声学传感器包括麦克风、超声波传感器和声纳。

麦克风主要用于采集车内语音指令和车辆周围的声音信息，实现语音识别和环境噪声控制。

超声波传感器主要用于实现车辆倒车雷达和智能泊车等功能。

声纳主要用于水下探测和定位。

第五章温湿度传感器温湿度传感器是一种用于测量空气温度和湿度的装置，可用于车内环境监测和控制。

常见的温湿度传感器主要包括热电偶和电容式湿度传感器。

热电偶主要通过测量环境的温度变化，实现车内温度控制和空调自动化调节。

电容式湿度传感器主要通过测量空气中的水气含量，实现车内湿度控制和空气质量监测。
