YBZ YBZS YBZE YBZSE YBZR防爆电机样本

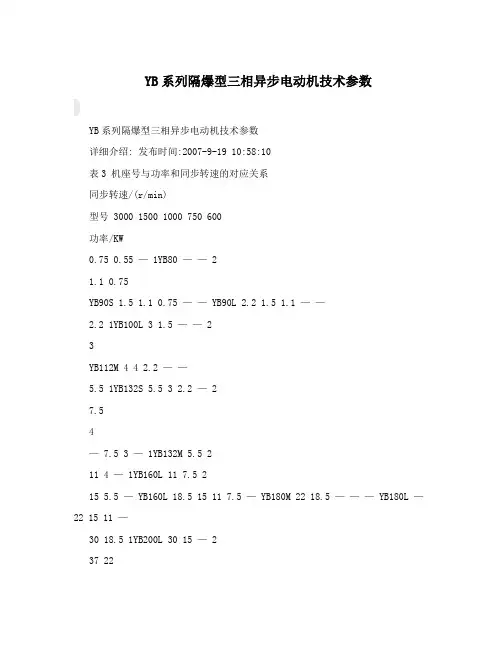

YB系列隔爆型三相异步电动机技术参数YB系列隔爆型三相异步电动机技术参数详细介绍: 发布时间:2007-9-19 10:58:10表3 机座号与功率和同步转速的对应关系同步转速/(r/min)型号 3000 1500 1000 750 600功率/KW0.75 0.55 — 1YB80 —— 21.1 0.75YB90S 1.5 1.1 0.75 —— YB90L 2.2 1.5 1.1 ——2.2 1YB100L 3 1.5 —— 23YB112M 4 4 2.2 ——5.5 1YB132S 5.5 3 2.2 — 27.54— 7.5 3 — 1YB132M 5.5 211 4 — 1YB160L 11 7.5 215 5.5 — YB160L 18.5 15 11 7.5 — YB180M 22 18.5 ——— YB180L —22 15 11 —30 18.5 1YB200L 30 15 — 237 22YB225S — 37 — 18.5 — YB225M 45 45 30 22 — YB250M 55 55 37 30 —YB280S 75 75 45 37 — YB280M 90 90 55 45 — YB315S 110 110 75 55 45 YB315M 132 132 90 75 55 YB315L1 160 160 110 90 — YB315L2 200 200 132 110 75表4 接线盒用的钢管布线及其出线口螺纹型号出线口螺纹型号出线口螺纹 YB80,112 2-M30 YB200,225 2-M48YB132,180 2-M36 YB250,315 2-M64表5 YB系列电动机噪声不超过该表数值同步转速/(r/min)3000 1500 1000 750 600功率/KW声功率级/dB(A)1级 2级 1级 2级 1级 2级 1级 2级 1级 2级 0.55 56 67 0.75 66 7156 67 56 65 1.1 66 71 61 67 56 65 1.5 70 75 62 67 62 67 2.2 70 75 65 70 62 67 61 66 3 74 79 65 70 66 71 61 66 4 74 79 68 74 66 71 64 69 5.5 78 83 70 78 66 71 64 69 7.5 78 83 71 78 69 75 67 72 11 82 87 75 82 70 75 67 72 15 82 87 77 82 70 78 70 75 18.5 82 87 77 82 73 78 70 75 22 87 92 77 82 73 78 70 75 30 90 95 79 84 76 81 73 78 37 90 95 79 84 76 81 73 78 45 90 97 79 84 79 84 73 78 82 87 55 92 97 81 86 79 84 82 87 82 87 75 94 99 85 90 87 92 82 87 82 87 90 94 99 85 90 87 92 82 87110 99 104 93 98 87 92 82 87132 99 104 96 101 87 92 82 87 160 99 104 96 101 87 92 200 99 104 96 101注:1.噪声容差为+3dB(A)。

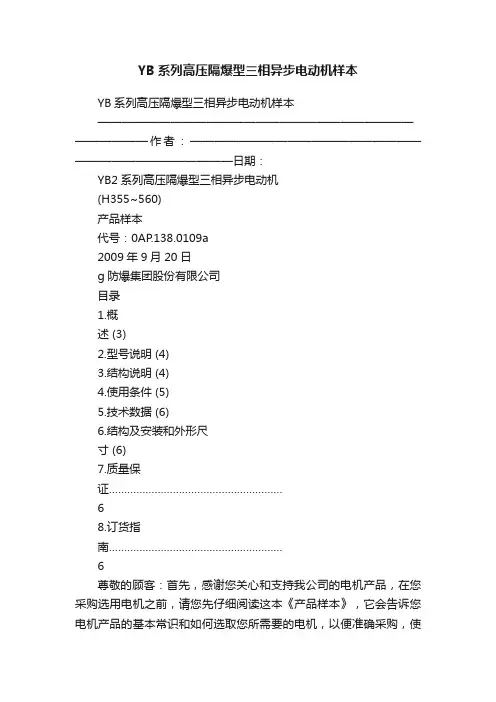

YB系列高压隔爆型三相异步电动机样本YB系列高压隔爆型三相异步电动机样本————————————————————————————————作者：————————————————————————————————日期：YB2系列高压隔爆型三相异步电动机(H355~560)产品样本代号：0AP.138.0109a2009年9月20日g防爆集团股份有限公司目录1.概述 (3)2.型号说明 (4)3.结构说明 (4)4.使用条件 (5)5.技术数据 (6)6.结构及安装和外形尺寸 (6)7.质量保证…………………………………………………68.订货指南…………………………………………………6尊敬的顾客：首先，感谢您关心和支持我公司的电机产品，在您采购选用电机之前，请您先仔细阅读这本《产品样本》，它会告诉您电机产品的基本常识和如何选取您所需要的电机，以便准确采购，使其更好地为您服务。

1.概述YB2系列高压隔爆型三相异步电动机是我公司在消化吸收德国西门子公司高压电动机制造技术的基础上，结合我公司长期稳定生产高压隔爆型三相异步电动机的设计制造经验而研制的最新产品，是我公司YB系列的更新换代的防爆电机基本系列。

本系列电动机采用新技术、新材料、新工艺，选材考究、制造精良，具有体积小、重量轻、外形美观、功率大、效率高、噪声低、振动小、运行安全可靠、使用维护方便等特点。

本系列电动机的外壳防护和接线盒防护等级可选择为IP54 或IP55，冷却方式为IC411，安装方式为IMB3，也可根据用户要求制成不同的防护类型、冷却方式、安装方式。

本系列电动机符合GB755-2000《旋转电机定额和性能》、GB3836.1-2000《爆炸性气体环境用电气设备第1部分：通用要求》、GB3836.2-2000《爆炸性气体环境用电气设备第2部分：隔爆型“d”》的规定，制成隔爆型电动机，防爆标志为ExdI、ExdⅡAT4、ExdⅡBT4、ExdⅡCT4，适用于具有爆炸性气体环境的1区、2区危险场所。

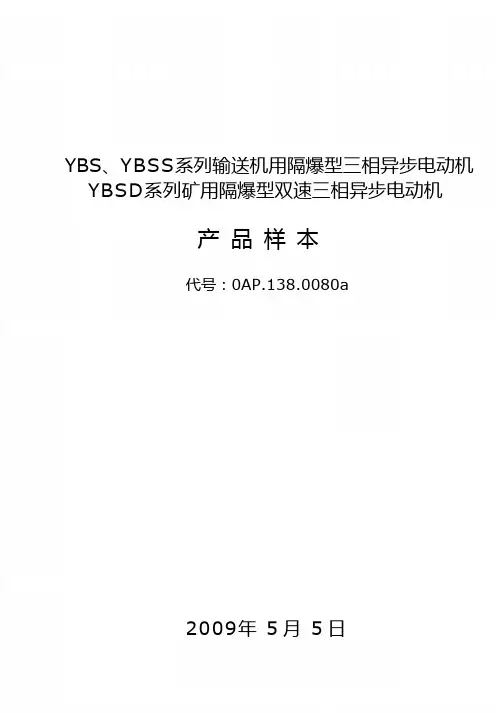

YBS、YBSS系列输送机用隔爆型三相异步电动机YBSD系列矿用隔爆型双速三相异步电动机产品样本代号：0AP.138.0080a2009年5月5日目录1、概述 (1)2、型号说明 (1)3、结构说明 (2)4、使用条件 (3)5、技术数据 (5)6、结构及安装和外形尺寸 (8)7、订货指南 (13)1、概述YBS、YBSS系列输送机用隔爆型三相异步电动机和YBSD系列矿用隔爆型双速三相异步电动机(以下简称为：电动机)，是为驱动煤矿井下采掘工作面可弯曲刮板输送机、皮带输送机或其它设备配套的专用电动机。

电动机的隔爆型性能按GB3836.1-2000《爆炸性气体环境用电气设备第1 部分：通用要求》和GB3836.2-2000《爆炸性气体环境用电气设备第2 部分：隔爆型“d”》的规定，制成隔爆型，其防爆标志为“ExdI”。

适用于甲烷或煤尘的爆炸性气体混合物存在的场所。

2、型号说明2.1电动机型号代表意义示例：Y B S - 40 - 4 –□极数(和补充代号)功率，kW输送机隔爆型三相异步电动机Y B S S 160 -4 –□极数(和补充代号)功率kW水冷输送机隔爆型三相异步电动机Y B S D-700/350 - 4/8 G高压(派生序号)极数功率，kW多速输送机隔爆型异步电动机2.2电动机防爆标志代表的意义在电动机外壳的明显处有防爆标志ExdI，其代表意义如下：Ex d I标志（防爆）煤矿用电气设备隔爆型3、结构说明3.1定子电动机主体外壳材质机座采用钢板制造，具有较高的抗冲击、碰撞能力，其余外壳零部件均采用不低于HT250 的灰铸铁或钢板制成。

对水冷电动机其冷却水道能承受≤3MPa的压力。

定子铁心采用高导磁、低损耗优质电工硅钢片制成，定子绕组采用高强度聚酯漆包圆铜线或高强度铜扁线制成，线圈端部有可靠的固定及绑扎，在制造过程中经过多次匝间脉冲电压试验及对地耐压试验，并采用VPI真空压力浸渍无溶剂漆工艺处理，使定子线圈成为一个完整的整体，绕组及绝缘具有良好的电气、机械、防潮性能、耐腐蚀性能及热稳定性。

YBZ系列起重用隔爆型三相异步电动机YBZS系列起重用隔爆型双速三相异步电动机YBZE系列起重用隔爆型电磁制动三相异步电动机YBZSE系列起重用隔爆型双速电磁制动三相异步电动机（机座号112~250）0EE.138.121佳木斯电机股份有限公司二○○二年十一月前言佳木斯电机股份有限公司是以我国机械工业骨干企业佳木斯电机厂的优良资产为主体，通过重组后组建的股份制企业。

佳木斯电机股份有限公司位于美丽富饶的三江平原松花江畔的新兴工业城市——佳木斯市，是生产防爆电机、起重冶金电机、屏蔽电机和局部扇风机的创始企业，公司拥有进出口自营权。

现有职工2300多人，其中工程技术人员540多人。

产品有152个系列，11343个品种，60477个规格，年产130万千瓦，功率范围从0.12kW~10000kW。

公司拥有引进德国、日本、丹麦等国家的先进技术，高精密加工设备和先进的测试系统。

产品广泛应用于石油、化工、煤炭、冶金、交通、水利、电力、粮食、仓储、通讯、军工等领域，产品远销四十多个国家和地区，为我国卫星、火箭发射、核电站、核反应堆、葛州坝、三峡、南极长城站等高科技领域提供了可靠的驱动力。

与之相邻的佳木斯防爆电机研究所，是国家授权的防爆电气设备检验机关，是全国起重冶金电机、屏蔽电机产品检验中心和行业归口所，是集科学试验、检测、产品开发设计于一体的科学研究基地。

公司产品分获国优、部优、省优，并获得“国家标准化一级单位”，“全国用户满意企业”，“全国用户满意产品”等省级以上荣誉称号50多项，94年在电动机行业中首先通过了中国机械工业质量保证体系认证，取得了GB/T19001-ISO9001标准的质量体系认证证书。

佳木斯电机股份有限公司特向国内外广大用户致意，我们将一如既往，以面向市场为用户服务为已任，不断探索，不断前进，与您携手共同创建美好的未来。

1 概述YBZE系列起重用隔爆型电磁制动三相异步电动机是在YBZ系列起重用隔爆型三相异步电动机基础上加装电磁制动器；YBZSE系列起重用隔爆型双速电磁制动三相异步电动机是在YBZS系列起重用隔爆型双速三相异步电动机的基础上加装电磁制动器，主要用于各种型式的防爆起重机械的电力驱动及制动，具有较大的过载能力和较高的机械强度。

YBZYBZSYBZEYBZSEYBZR防爆电机样本防爆电机是指在有爆炸性气体、蒸汽或粉尘环境下工作的电动机，它具有防止火花、电弧或高温引起爆炸的特殊设计和制造。

防爆电机广泛应用于石油化工、煤炭、医药、食品等行业，在工业生产中起到了非常重要的作用。

YBZ防爆电机是一种高效、节能、可靠的新型电动机，具有以下特点：首先，YBZ防爆电机采用了全封闭防爆结构设计，能够防止电机内部的火花、电弧等物质泄漏到外部，从而有效地防止了爆炸事故的发生。

其次，YBZ防爆电机采用了高强度、耐高温的材料制造，能够在高温环境下正常工作，提高了电机的使用寿命和稳定性。

再次，YBZ防爆电机具有良好的节能效果，采用了先进的电动机技术和控制系统，能够减少电能的损耗和浪费，降低生产成本。

此外，YBZ防爆电机还具有体积小、重量轻、结构紧凑的特点，适合安装在狭小空间和重量要求较高的场合，提高了设备的布局灵活性。

YBZ防爆电机样本主要包括以下几种型号：1. YBZS系列防爆电机：该型号电机适用于1区、2区，即可燃性气体环境，防爆等级为ExdIIBT4、该系列电机功率范围从0.12kW到375kW，广泛应用于石油、化工、医药等行业。

2. YBZE系列防爆电机：该型号电机适用于2区、21区、22区，即可燃性粉尘环境，防爆等级为ExdIIBT4、该系列电机功率范围从0.12kW到375kW，适用于粉尘多的行业，如煤炭、食品等。

3. YBZSE系列防爆电机：该型号电机适用于2区、21区、22区，即可燃性粉尘环境，防爆等级为ExdIICT4、该系列电机功率范围从0.12kW到375kW，具有防爆和防尘的双重保护，适用于粉尘、气体同时存在的环境。

4. YBZR系列防爆电机：该型号电机适用于1区、2区，即可燃性气体环境，防爆等级为ExdIIBT4、该系列电机功率范围从0.12kW到375kW，采用了特殊的散热设计，使电机能够在较高温度下长时间工作。

综上所述，YBZ系列防爆电机具有防爆、高效、可靠、节能等特点，适用于不同的环境和行业，为工业生产提供了安全、稳定的电动驱动力。

YB系列防爆电机参数1.电机类型：YB系列防爆电机是一种异型结构的电机，有多个规格可供选择。

2. 防爆等级：YB系列防爆电机的防爆等级通常为ExdIIBT4，属于二级防爆电机。

这种防爆等级意味着电机可以在可燃气体环境中安全运行。

3.电源：YB系列防爆电机通常采用三相交流电源供电，电压范围为380V-660V。

根据实际需求，也可以提供其他电压的电机。

4.功率范围：YB系列防爆电机的功率范围比较广泛，一般从0.37kW到315kW。

可以根据现场需求选择合适的功率。

5. 速度：YB系列防爆电机的额定转速通常为1500rpm，但也可以根据实际需要定制其他转速的电机。

6.构造材料：YB系列防爆电机的外壳通常采用铝合金或铸铁材料制成，能够提供良好的防爆性能和散热性能。

内部零部件一般采用高温耐热材料制成，能够在恶劣的环境下正常工作。

7.可选配件：YB系列防爆电机可以根据客户的需要选择不同的配件，例如防爆电机转子防护罩、防爆电机冷却风扇等。

这些配件可以提高电机的安全性和性能。

8.使用环境：YB系列防爆电机适用于石油、化工、制药、煤矿等易燃易爆的工业环境。

这些电机在这些环境中运行稳定可靠，能够提供安全的电力供应。

总结起来，YB系列防爆电机是一种专门用于易燃易爆环境的电机。

它具有防爆等级ExdIIBT4，功率范围从0.37kW到315kW，采用三相交流电源供电。

它的外壳通常由铝合金或铸铁材料制成，能够提供良好的防爆性能和散热性能。

YB系列防爆电机适用于石油、化工、制药、煤矿等行业，能够在严酷的工业环境下工作稳定可靠。

YBX3系列高效率隔爆型三相异步电动机（机座号80～355）产品样本佳木斯电机股份有限公司发布YBX3系列高效率隔爆型三相异步电动机（机座号80～355）样本1 概述YBX3系列高效率隔爆型三相异步电动机是我公司自主开发设计的全封闭式高效率隔爆型三相异步电动机。

效率指标符合GB 18613-2012《中小型三相异步电动机能效限定值及能效等级》中2级电动机节能评价值的规定。

本系列电动机符合国家标准GB 3836.1《爆炸性环境第1部分：通用要求》和GB 3836.2《爆炸性环境第2部分：由隔爆外壳“d”保护的设备》的规定。

本系列电动机制成隔爆型，适用于爆炸性气体环境中机械设备的电力驱动。

防爆标志为ExdⅠMb，ExdIIAT（1-4） Gb，ExdIIBT（1-4）Gb，ExdIICT（1-4）Gb ，温度组别为T1、T2、T3、T4。

本系列电动机机座号范围为80～355，功率等级和安装尺寸符合GB/T4772.1/IEC 60072-1和GB/T4772.2/ IEC 60072-2标准的规定。

2 产品特点YBX3系列电动机整体外观(见图1)。

图1 整体外观图产品主要有以下特点：a) 电动机主接线盒位于机座的顶部，可以左右旋转满足用户不同出线方式的要求。

b）机座号H160及以上电机，可以根据用户需要提供定子测温装置(可选PTC或PT100)、轴承测温装置(PT100)、加热器、不停机注排油装置。

c) 机座号H225及以上电机，可根据用户需要提供底脚调整螺栓孔。

d) 接线盒、机座、端盖和风罩的外形美观、样式新颖，并且有利于降噪和通风。

e) 电动机采用热分级为155级(可选180级)绝缘系统，从而延长电机的使用寿命。

f) 电动机工作制为S1，冷却方式为IC411，外壳防护等级为IP55。

g) 适用于各种应用场合，如：“W”、“TH”、“WTH”、“F1”、“F2”、“WF1”及“WF2”，其中：W为户外防轻腐蚀型；TH为湿热带；WTH为户外湿热带；F1为户内防中等防腐型；F2为户内防强腐蚀型；WF1为户外防中等腐蚀型；WF2为户外防强腐蚀型。

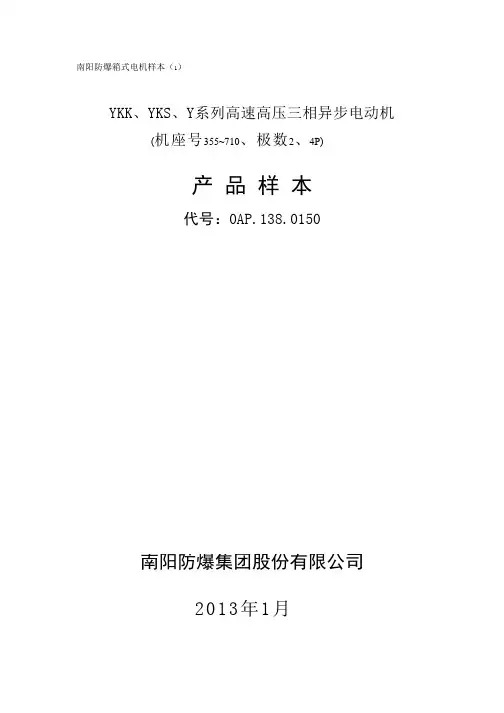

南阳防爆箱式电机样本（1）YKK、YKS、Y系列高速高压三相异步电动机(机座号355~710、极数2、4P)产品样本代号：0AP.138.0150南阳防爆集团股份有限公司2013年1月尊敬的顾客：首先，感谢您关心和支持我公司的电动机产品，在您采购选用电动机之前，请您先仔细阅读《产品样本》，它会告诉您电动机产品的基本常识和如何选取您所需要的电动机，以便准确采购，使其更好地为您服务。

1 概述YKK、Y、YKS 系列高速高压三相异步电动机（机座号355～710、极数2、4P）（以下简称为电动机），是结合本公司长期稳定的高压三相异步电动机系列的设计制造经验而开发的新一代产品，是Y 系列的升级换代产品，是本公司在各个领域为您提供最合适的高品质、高性价比的电动机。

该系列电动机高效、节能、环保，具有中心高更低、功率更大、效率更高、噪声更低，运行安全可靠、使用维护方便等特点。

适用于驱动各种通风机、压缩机、水泵、破碎机、切削机械、运输机械、通用机械机其它机械设备，在矿山、钢铁、机械、石油、化工、电站等各种工况企业中作原动力用。

无论户内、户外，高原性气候或湿热型气候，该系列高压三相异步电动机总能提供超越卓群的驱动力，得到了用户的信赖和推崇。

2 优势、特点2.1 结构紧凑、型谱高、机座号低所有用户都希望其驱动系统能可靠运行，在有限的空间中输出功率更大，南阳防爆集团股份有限公司多年以来，通过降低电动机中心高与国外技术接轨，专注于实现电动机更小的尺寸、结构紧凑、更高的性能和可靠性，并获得了成功。

从型谱对比看，同功率的升级换代产品比原系列中心高降低1~2个机座号，如YKS710-2、4P6KV电动机最大容量可以到达8000KW，详细型谱见附件1。

2.2 高效、节能该系列高压电动机以其完善的设计、制造实现了高效节能的目标，效率符合“节能产品惠民工程”高效电机推广和国家高压电动机能效 2 级要求。

以YKS710-4 7100KW 10KV 电动机为例：现系列效率97.2%，GB13957-2008 规定原系列96.5%，用现系列该台电动机年减少电能消耗：(7100/0.965-7100/0.972) ×24×365=46.42万度，以每度电0.8元计算，节约金额46.42×0.8=37万元，节能效果显著，大幅度降低电动机运行成本。

YBZ系列起重用隔爆型三相异步电动机YBZS系列起重用隔爆型双速三相异步电动机YBZE系列起重用隔爆型电磁制动三相异步电动机YBZSE系列起重用隔爆型双速电磁制动三相异步电动机产品样本佳木斯电机股份有限公司发布目次1 概述 (1)2 选型指南 (1)3 现场应用条件 (1)4 结构特点 (1)5 基准工作制技术数据表 (2)6 外形尺寸及安装尺寸 (3)7 现场安装时的接口尺寸 (10)8 派生产品 (11)9 订货须知 (11)YBZ系列起重用隔爆型三相异步电动机YBZS系列起重用隔爆型双速三相异步电动机YBZE系列起重用隔爆型电磁制动三相异步电动机YBZSE系列起重用隔爆型双速电磁制动三相异步电动机产品样本1 概述1.1 该产品适用行业及所配的机械YBZE系列起重用隔爆型电磁制动三相异步电动机是在YBZ系列起重用隔爆型三相异步电动机的基础上加装电磁制动器；YBZSE系列起重用隔爆型双速电磁制动三相异步电动机是在YBZS系列起重用隔爆型双速三相异步电动机的基础上加装电磁制动器，主要用于各种型式的防爆起重机械的电力驱动及制动，具有较大的过载能力和较高的机械强度。

因此，它特别适用于那些短时或断续运转、频繁起、制动的设备。

电动机的防爆性能符合GB 3836.2-2000《爆炸性气体环境用防爆电气设备第2部分：隔爆型“d”》的规定。

隔爆型防爆标志为ExdI、ExdⅡAT4、ExdⅡBT4及ExdⅡCT4。

适用于煤矿井下设备及工厂ⅡA、ⅡB、ⅡC级，引燃温度组别为T1-T4组的可燃性气体或蒸气与空气形成的爆炸性混合物的场所。

YBZSE系列起重用隔爆型双速电磁制动三相异步电动机可简化起重机械减速机构，可获得较稳定的低速运行，准确到位，安全可靠。

电动机内设弹簧加压电磁安全制动器，给电释放，断电制动，应用范围广，使用维护方便快捷、安全可靠。

2 选型指南3 现场应用条件3.1 海拔不超过1000m（如果在海拔超过1000m使用时，应按GB755的规定处理）3.2 湿度最湿月份的月平均最高相对湿度为95%，同时该月份平均最低温度不高于25℃。

YBZ系列起重用隔爆型三相异步电动机YBZS系列起重用隔爆型双速三相异步电动机YBZE系列起重用隔爆型电磁制动三相异步电动机YBZSE系列起重用隔爆型双速电磁制动三相异步电动机产品样本佳木斯电机股份有限公司发布目次1 概述 (1)2 选型指南 (1)3 现场应用条件 (1)4 结构特点 (1)5 基准工作制技术数据表 (2)6 外形尺寸及安装尺寸 (3)7 现场安装时的接口尺寸 (10)8 派生产品 (11)9 订货须知 (11)YBZ系列起重用隔爆型三相异步电动机YBZS系列起重用隔爆型双速三相异步电动机YBZE系列起重用隔爆型电磁制动三相异步电动机YBZSE系列起重用隔爆型双速电磁制动三相异步电动机产品样本1 概述1.1 该产品适用行业及所配的机械YBZE系列起重用隔爆型电磁制动三相异步电动机是在YBZ系列起重用隔爆型三相异步电动机的基础上加装电磁制动器；YBZSE系列起重用隔爆型双速电磁制动三相异步电动机是在YBZS系列起重用隔爆型双速三相异步电动机的基础上加装电磁制动器，主要用于各种型式的防爆起重机械的电力驱动及制动，具有较大的过载能力和较高的机械强度。

因此，它特别适用于那些短时或断续运转、频繁起、制动的设备。

电动机的防爆性能符合GB 3836.2-2000《爆炸性气体环境用防爆电气设备第2部分：隔爆型“d”》的规定。

隔爆型防爆标志为ExdI、ExdⅡAT4、ExdⅡBT4及ExdⅡCT4。

适用于煤矿井下设备及工厂ⅡA、ⅡB、ⅡC级，引燃温度组别为T1-T4组的可燃性气体或蒸气与空气形成的爆炸性混合物的场所。

YBZSE系列起重用隔爆型双速电磁制动三相异步电动机可简化起重机械减速机构，可获得较稳定的低速运行，准确到位，安全可靠。

电动机内设弹簧加压电磁安全制动器，给电释放，断电制动，应用范围广，使用维护方便快捷、安全可靠。

2 选型指南3 现场应用条件3.1 海拔不超过1000m（如果在海拔超过1000m使用时，应按GB755的规定处理）3.2 湿度最湿月份的月平均最高相对湿度为95%，同时该月份平均最低温度不高于25℃。

YBZYBZS系列电机样本导言：YBZ和YBZS系列电机是一系列高性能电机，广泛应用于各种工业和商业领域。

本文将详细介绍YBZ和YBZS系列电机的样本。

样本包括电机的技术参数、特点、应用场景等信息。

1.YBZ系列电机技术参数：-额定电压：220V/380V-额定功率：1.1kW-315kW- 额定转速：750rpm - 3000rpm-绝缘等级：F级-保护等级：IP54-冷却方式：IC411-安装方式：B3、B52.YBZ系列电机特点：-结构紧凑，体积小，重量轻-高效能，低能耗-运行平稳，噪音低-适应环境温度范围广泛-采用高强度材料制造，具有良好的耐腐蚀性和耐热性3.YBZ系列电机应用场景：-制造业：YBZ系列电机可广泛应用于机床、风机、水泵、压缩机等制造业设备中。

-建筑业：YBZ系列电机可用于塔式起重机、施工升降机等建筑设备中。

-冶金矿山：YBZ系列电机可用于冶金矿山设备中的搅拌机、破碎机等。

1.YBZS系列电机技术参数：-额定电压：380V-额定功率：0.75kW-315kW- 额定转速：1000rpm - 3000rpm-绝缘等级：F级-保护等级：IP54-冷却方式：IC411-安装方式：B3、B52.YBZS系列电机特点：-结构简单-运行可靠，寿命长-具有良好的动态平衡性能-低噪音、低振动-适应环境温度范围广泛3.YBZS系列电机应用场景：-制造业：YBZS系列电机可广泛应用于风机、水泵、搅拌机等制造业设备中。

-石化工业：YBZS系列电机可用于石化工业中的离心机、搅拌机等设备中。

-电力行业：YBZS系列电机可用于电力行业的发电机组、变压器等设备中。

总结：YBZ和YBZS系列电机是一系列高性能电机，具有结构紧凑、运行平稳、能耗低等特点。

它们广泛应用于制造业、建筑业、冶金矿山、石化工业和电力行业等领域。

以上是YBZ和YBZS系列电机的样本，它们的技术参数、特点和应用场景能够满足不同行业对电机的需求。

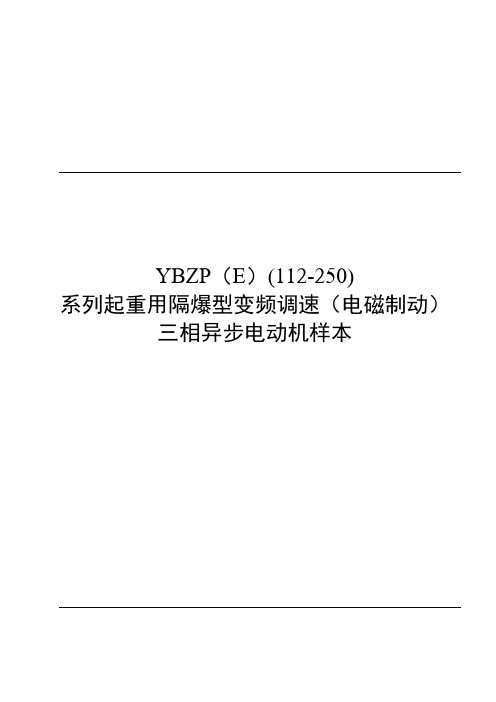

YBZP（E）(112-250)系列起重用隔爆型变频调速（电磁制动）三相异步电动机样本目次1 概述 (1)2 选型指南 (1)3 现场应用条件 (7)4 结构特点 (8)5 技术数据表 (10)6 外形及安装尺寸 (11)7 接线螺栓规格及出线孔卡口范围 (12)8 订货须知 (12)YBZP（E）系列起重用隔爆型变频调速（电磁制动）三相异步电动机样本1 概述1.1 该产品适用行业及所配的机械YBZP（E）系列起重用变频调速（电磁制动）三相异步电动机是新一代高可靠性的变频调速电机，具有体积小、重量轻、性能好、使用可靠和维护方便的优点，主要适用于驱动各种型式的起重机械及其他类似设备；具有宽广的调速范围、较大的过载能力和较高的机械强度，因此，它特别适用于那些短时或断续运行，频繁地起动、制动、有时过负荷及显著振动与冲击的设备。

1.2 采用的标准GB 755-2000 《旋转电机定额及性能》GB/T 1032-2005 《三相异步电动机试验方法》GB 10068-2000 《轴中心高为56mm及以上电机的机械振动振动的测量、评定及限值》GB 10069.3-2006 《旋转电机噪声测定方法及限值第3部分：噪声限值》GB/T 10069.1-2006 《旋转电机噪声测定方法及限值第1部分：旋转电机噪声测定方法》GB/T 4772.1-1999 《旋转电机尺寸和输出功率等级第1部分：机座号56-400和凸缘号55-1080》GB/T 997-2003 《旋转电机结构及安装形式（IM代号）》GB/T 4942.1-2006 《旋转电机整体结构的防护等级（IP代码）分级》GB/T 1993-1993 《旋转电机冷却方法》GB 3836.1 爆炸性气体环境用电气设备第1部分：通用要求（GB 3836.1-2000,IEC 60079-0：1998，MOD）GB 3836.2 爆炸性气体环境用电气设备第2部分：隔爆型“d”（GB 3836.2-2000 ,IEC 60079-1：1990,MOD）国际电工委员会IEC最新标准2 选型指南该选型指南提到的事项，目的是提醒用户在选型时，应注意或明确的事项。

YB系列中型隔爆型三相异步电动机0EE.138.佳木斯电机股份有限公司二00二年十月一、概述电动机符合GB3836.1-2000《爆炸性气体环境用电气设备第1部分：通用要求》和GB3836.2-2000《爆炸性环境用电气设备第2部分：隔爆型“d”》的规定，制成隔爆型ExdI、ExdIIAT4、ExdIIBT4，适用于具有爆炸性气体混合物的场所。

根据用户要求亦可制成dIICT4。

I类：dI，适用于有甲烷或煤矿爆炸危险性混合物存在的场所及煤矿井下非采掘工作面用电气设备。

II类：用于工厂用电气设备。

dIIAT4，适用于IIA、IIB级、T1、T2、T3、T4组爆炸危险性混合物存在的场所。

本系列电动机还可制成YB-TH湿热型或YB-W户外型，以及F、F1、F2、防腐型。

二、电动机型号含义Y B 400 S 1 - 2 W户外（防护类型代号）异步电动机极数隔爆型同机座铁心长度代号电动机轴中心高机座长度代号（S-短机座、M-中机座）防护类型代号含义W-户外防轻腐蚀型WF1-户外防中腐蚀型WF2-户外防强腐蚀型F-户内防轻腐蚀型F1-户内防中腐蚀型F2-户内防强腐蚀型TH-湿热带WTH-户外湿热带型三、YB（H355~450mm）系列高压隔爆型三相异步电动机1．电动机的机座号与转速及功率的对应关系电动机冷却方式为IC411，即带有内循环通风自扇冷式。

电动机绝缘等级为F级，其定子绕组经VPI真空压力整体浸渍后具有很高的电气强度、机械强度良好的耐腐蚀性和耐潮性能。

电动机转子采用笼型结构。

电动机采用滚动轴承结构，并设有注油装置，可在运行中加注润滑脂。

电动机接线盒位于电动机顶部，接线口朝右（从轴伸端视之）。

接线口方向，根据用户需要，每隔30°选择一个方向。

盒内有宽敞的接线空腔，可连接铜、铝电缆，接线端子的绝缘采用优质电工陶瓷或DMC塑料。

根据用户需求电动机还可以设置定子测温，轴承测温，振动传感器及加热器等。
