防爆等级可能发生爆炸的环境。
(如:可燃性气体,粉尘环境,炼油、石化厂,加油站、加气站等) ,爆炸性气体环境:大气条件下,气体、蒸汽或雾状的可燃物质与空气构成的混合物,在该混合物中点燃后,燃烧将传遍整个未燃混合物的环境。
(如:CH4,C2H2,C2H4,NH3,CO,C2H5OH等防爆电气设备)防爆等级概览在规定条件下不会引起周围爆炸性环境点燃的电气设备。
分为两类:Ⅰ类:煤矿井下电气设备。
Ⅱ类:除煤矿、井下之外的所有其他爆炸性气体境用电气设备。
Ⅱ类又可分为ⅡA、ⅡB、ⅡC类,标志ⅡB的设备可适用于ⅡA设备的使用条件;ⅡC可适用于ⅡA、ⅡB的使用条件。
说明:ⅡC标志是较高的防爆等级,但并不表示该设备性能最好。
最高表面温度电气设备在规定范围内的最不利运行条件下工作时,可能引起周围爆炸性环境点燃的电气设备任何部件所达到的最高温度。
最高表面温度应低于可燃温度。
例如:传感器使用环境的爆炸性气体的点燃温度为100℃,那么传感器在最恶劣的工作状态下,其任何部件的最高表面温度应低于100℃。
温度组别爆炸性环境用电气设备按其最高表面温度划分为T1-T6组别T1 T2 T3 T4 T5 T6450 ℃300 ℃200℃135 ℃100 ℃85℃危险区域和非危险区域危险区域:爆炸性气体环境大量出现或预期可能大量出现,以致要求对电气设备的结构、安装和使用采取专门措施的区域。
非危险区域:爆炸性气体环境中预期不会大量出现,以致不要求对电气设备的结构、安装和使用采取专门措施的区域。
例如:变送器B1不可安装在危险区域(本安关联设备不可用在危险场所)电气设备的防爆形式本安型“i”(本质安全型电气设备及其关联设备)本质安全电路:在规定的试验条件下,正常工作或规定的故障状态下产生的电火花和热效应均不能点燃规定的爆炸性气体或蒸汽的电路。
本质安全型电气设备:全部电路为本质安全的电气设备。
本安型设备和关联设备的本质安全部分分为ia和ib:ia:正常工作 + 一个故障 + 任意组合的两个故障均不能引起点燃的电气设备。
防爆等级百科名片可能发生爆炸的环境。
(如:可燃性气体,粉尘环境,炼油、石化厂,加油站、加气站等),爆炸性气体环境大气条件下,气体、蒸汽或雾状的可燃物质与空气构成的混合物,在该混合物中点燃后,燃烧将传遍整个未燃混合物的环境。
(如:CH4,C2H2,C2H4,NH3,CO,C2H5OH 等防爆电气设备)目录防爆等级概览防爆等级说法分为两类:温度组别:防爆标准防爆形式防爆概念1、爆炸必须具备的三个条件2、防爆:3、区域分类2、温度组别(T组)3、防爆标志标准选型1、各种防爆型式的对应标准3、气体组别防护代码抗外界物体冲刺能力防水能力爆炸特性供电限制展开防爆等级概览防爆等级说法分为两类:温度组别:防爆标准防爆形式防爆概念1、爆炸必须具备的三个条件2、防爆:3、区域分类2、温度组别(T组)3、防爆标志标准选型1、各种防爆型式的对应标准3、气体组别防护代码抗外界物体冲刺能力防水能力爆炸特性供电限制展开防爆等级概览防爆等级说法防爆设备定义:在规定条件下不会引起周围爆炸性环境点燃的电气设备。
分为两类:Ⅰ类:煤矿井下电气设备;Ⅱ类:除煤矿、井下之外的所有其他爆炸性气体环境用电气设备。
Ⅱ类又可分为ⅡA、ⅡB、ⅡC类,标志ⅡB的设备可适用于ⅡA设备的使用条件;ⅡC可适用于ⅡA、ⅡB的使用条件。
说明:ⅡC标志是较高的防爆等级,但并不表示该设备性能最好。
最高表面温度:电气设备在规定范围内的最不利运行条件下工作时,可能引起周围爆炸性环境点燃的电气设备任何部件所达到的最高温度。
最高表面温度应低于可燃温度。
例如:防爆传感器环境的爆炸性气体的点燃温度为100℃,那么传感器在最恶劣的工作状态下,其任何部件的最高表面温度应低于100℃。
温度组别:爆炸性环境用电气设备按其最高表面温度划分为T1-T6组别T1 T2 T3 T4 T5 T6450 ℃300 ℃200℃135 ℃100 ℃85℃防爆标准1、IEC / CENELEC / EUrOPE及NORTH AMERICA / FM标准为经常选用,而CANADA / CSA 标准几乎在中国不使用。
防爆等级百科名片可能发生爆炸的环境。
(如:可燃性气体,粉尘环境,炼油、石化厂,加油站、加气站等),爆炸性气体环境大气条件下,气体、蒸汽或雾状的可燃物质与空气构成的混合物,在该混合物中点燃后,燃烧将传遍整个未燃混合物的环境。
(如:CH4,C2H2,C2H4,NH3,CO,C2H5OH 等防爆电气设备)目录防爆等级概览防爆等级说法分为两类:温度组别:防爆标准防爆形式防爆概念1、爆炸必须具备的三个条件2、防爆:3、区域分类2、温度组别(T组)3、防爆标志标准选型1、各种防爆型式的对应标准3、气体组别防护代码抗外界物体冲刺能力防水能力爆炸特性供电限制展开防爆等级概览防爆等级说法分为两类:温度组别:防爆标准防爆形式防爆概念1、爆炸必须具备的三个条件2、防爆:3、区域分类2、温度组别(T组)3、防爆标志标准选型1、各种防爆型式的对应标准3、气体组别防护代码抗外界物体冲刺能力防水能力爆炸特性供电限制展开防爆等级概览防爆等级说法防爆设备定义:在规定条件下不会引起周围爆炸性环境点燃的电气设备。
分为两类:Ⅰ类:煤矿井下电气设备;Ⅱ类:除煤矿、井下之外的所有其他爆炸性气体环境用电气设备。
Ⅱ类又可分为ⅡA、ⅡB、ⅡC类,标志ⅡB的设备可适用于ⅡA设备的使用条件;ⅡC可适用于ⅡA、ⅡB的使用条件。
说明:ⅡC标志是较高的防爆等级,但并不表示该设备性能最好。
最高表面温度:电气设备在规定范围内的最不利运行条件下工作时,可能引起周围爆炸性环境点燃的电气设备任何部件所达到的最高温度。
最高表面温度应低于可燃温度。
例如:防爆传感器环境的爆炸性气体的点燃温度为100℃,那么传感器在最恶劣的工作状态下,其任何部件的最高表面温度应低于100℃。
温度组别:爆炸性环境用电气设备按其最高表面温度划分为T1-T6组别T1 T2 T3 T4 T5 T6450 ℃300 ℃200℃135 ℃100 ℃85℃防爆标准1、IEC / CENELEC / EUrOPE及NORTH AMERICA / FM标准为经常选用,而CANADA / CSA 标准几乎在中国不使用。
防爆防护等级的划分电机防爆等级由3部分构成:在爆炸性气体区域(0区、1区、2区)不同电气设备使用安全级别的划分。
0区(Zone0):易爆气体始终或长时间存在;1区(Zone1):易燃气体在仪表的正常工作过程中有可能发生或存在;2区(Zone2):一般情形下,不存在易燃气体且即使偶尔发生,存在时间亦很短。
1)旋转电机选型分为:代号防爆型式国家标准防爆措施适用区域d 隔爆型GB3836.2 隔离存在的点火源Zone1、Zone2e 增安型GB3836.3 设法防止产生点火源Zone1、Zone2ia 本安型GB3836.4 限制点火源的能量Zone0—2ib 本安型GB3836.4 限制点火源的能量Zone1、Zone2p 正压型GB3836.5 危险物质与点火源隔开Zone1、Zone2o 充油型GB3836.6 危险物质与点火源隔开Zone1、Zone2q 充砂型GB3836.7 危险物质与点火源隔开Zone1、Zone2n 无火花型GB3836.8 设法防止产生点火源Zone2m 浇封型GB3836.9 设法防止产生点火源Zone1、Zone2h 气密型GB3836.10 设法防止产生点火源Zone1、Zone22)气体或蒸气爆炸性混合物等级的划分,分为ⅡA、ⅡB、ⅡC三种,这些等级的划分主要是依照最大试验安全间隙(MESG)或最小点燃电流比(MICR)来3)引燃某种介质的温度分组的划分。
主要分为T1:450℃<T:氢气、丙烯晴等46种;T2:300<T≤ 450℃:乙炔、乙烯等47种;T3:200<T≤300℃:汽油、丁烯醛等36种;T4:135<T≤200℃:乙醛、四氟乙烯等6种;T5:100<T≤135℃:二氧化碳T6:85<T≤100℃:硝酸乙酯、亚硝酸乙酯0 无防护电机无专门防护不作试验,但应符合2.1条1 防护大于50MM固体的电机能防止大面积的人体偶然意外地触及或接近壳内带电或转动部件。
防爆等级认证说明及选型建议1、防爆标志:IEC 防爆等级标准格式:Ex(ia) ⅡC T42、防爆型式:2.1.本安型“i”(本质安全型电气设备及其关联设备)本质安全电路:2.2在规定的试验条件下,正常工作或规定的故障状态下产生的电火花和热效应均不能点燃规定的爆炸性气体或蒸汽的电路。
2.3本质安全型电气设备:全部电路为本质安全的电气设备。
2.4本安型设备和关联设备的本质安全部分分为ia和ib:1) ia:正常工作 + 一个故障 + 任意组合的两个故障均不能引起点燃的电气设备。
2)ib:正常工作 + 一个故障条件下不能引起点燃的本质安全型电气设备。
由此可见ia等级高于ib等级2.5关联设备:装有本质安全电路和非本质安全电路,且结构是非本质安全电路不能对本质安全电路产生不利影响的电器设备。
2.6隔爆型“d” 具有隔爆外壳的电气设备。
它能承受已进入外壳内部的可燃性混合物内部爆炸而不受损坏,并且通过外壳上的任何接合面或孔不会引燃由一种或多种气体或蒸汽所形成的外部爆炸性环境的电气设备外壳。
2.7增安型 e2.8充油型 o2.9充砂型 q2.10浇封型 m2.11复合型3设备组别主要分为I类(矿用)、II类(厂用)。
其中II类又分为:IIA、IIB、IIC(安全级别:A<B<C)4气体组别5温度组别这是与气体点燃温度有关的电气设备(假定环境温度为40℃时)的最高表面温度,点燃能量与点燃温度无关。
在标准BS5345第一部分中列出了所有可燃性气体和其组别。
(安全级别:T1<T2<T3<T4<T5<T6)根据可能引爆的最小火花能量,我国和欧洲及世界上大部分国家和地区采用的国际6区域分类危险场所区域的含义:是对该地区实际存在危险可能性的量度,由此规定其可适用的防爆型式。
国际电工委员会/欧洲电工委员会划分的危险区域的等级分类5.1 0区(Zone 0):易爆气体始终或长时间存在;连续地存在危险性大于1000小时/每年的区域;5.2 1区(Zone 1):易燃气体在仪表的正当工作过程中有可能发生或存在;断续地存在危险性10~1000小时/每年的区域;5.3 2区(Zone 2):一般情形下,不存在易燃气体且即使偶尔发生,其存在时间亦很短;事故状态下存在的危险性0.1~10小时/每年的区域;5.4中国划分的有效区域和以上相同。
目录1。
1防爆电器设备分为二类:I类煤矿井下用电气设备II类除矿井以外的场合使用的电气设备。
(2)2。
名词术语 (2)2。
1隔爆型电气设备 (2)2.2增安型电气设备 (2)3.防爆原理 (3)4.粉尘防爆电气设备的类别、温度组别 (3)4.1粉尘防爆温度组别 (3)4.2 粉尘防爆电气设备外壳的分类 (3)4。
3爆炸性粉尘环境分为2个危险区: (3)5.粉尘防爆电气设备 (3)中华人民共和国国家标准 (5)第三章爆炸性粉尘环境 (14)防爆电气设备的类别、级别与温度组别1。
1防爆电器设备分为二类:I类煤矿井下用电气设备II类除矿井以外的场合使用的电气设备。
1.2 II类电气设备,按其适用于爆炸性气体混合物最大试验安全间隙或最小点燃电流比,分为A,B, C 三级:并按其最高表面温度分为T1—T6六组。
1。
5爆炸性气体环境危险区域的划分(1) 0区:连续出现或长期出现爆炸性气体混合物的环境。
(2)1区:在正常运行时可能出现爆炸性气体混合物的环境。
(3)2区: 在正常运行时不可能出现爆炸性气体混合物的环境或即使出现也仅是短时存在的爆炸性气体混合物的环境。
注:正常运行是指正常的开车、运转、停车,易燃物质产品的装卸、密闭容器盖的开闭、安全阀、排入阀以及所有工厂设备都在其设计参数范围内工作的状态.2.名词术语2.1隔爆型电气设备具有能承受内部爆炸性气体混合物的爆炸压力,并阻止内部的爆炸向外壳周围爆炸性混合物传播的电气设备外壳的电气设备,其标志为“d".2。
2增安型电气设备在正常运行条件下不会产生电弧、火花或可能点燃爆炸性混合物的高温结构上,采取措施提高安全裕度,以避免在正常和认可的过载条件下出现的这些现象的电气设备,其标志为“e”。
3.防爆原理电气设备引燃性气体混合物有两方面原因:一个是电气设备产生的火花、电弧、另一个是电气设备表面(即是可燃性气体混合物相接触的表面)发热.对于设备在正常运行时能产生电弧、火花的部件入在隔爆外壳内、或采取浇封型、充砂型、充油型或正压开支等其它防爆型式等就可达到防爆目的.而对于增安型电气设备是对在正常运行不会产生电弧、火花和危险高温的设备,如果在其结构上再采取一些保护措施,尽力使设备在正常运行或认可的过载条件下不会发生电弧、火花过热的现象,就可进一步提高设备的安全性和可靠性。

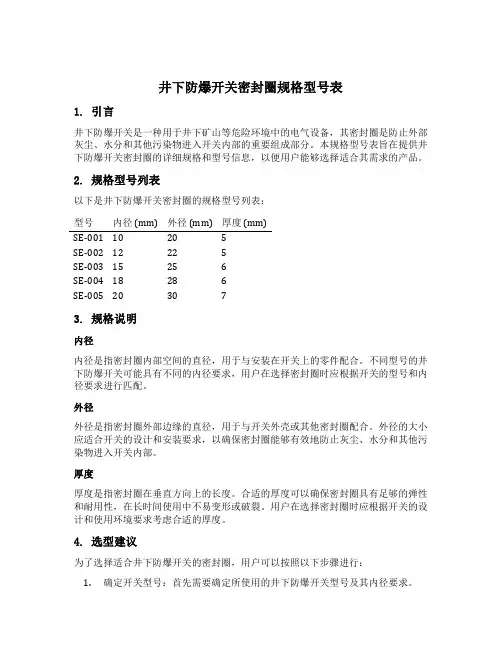

井下防爆开关密封圈规格型号表1. 引言井下防爆开关是一种用于井下矿山等危险环境中的电气设备,其密封圈是防止外部灰尘、水分和其他污染物进入开关内部的重要组成部分。
本规格型号表旨在提供井下防爆开关密封圈的详细规格和型号信息,以便用户能够选择适合其需求的产品。
2. 规格型号列表以下是井下防爆开关密封圈的规格型号列表:型号内径 (mm) 外径 (mm) 厚度 (mm)SE-001 10 20 5SE-002 12 22 5SE-003 15 25 6SE-004 18 28 6SE-005 20 30 73. 规格说明内径内径是指密封圈内部空间的直径,用于与安装在开关上的零件配合。
不同型号的井下防爆开关可能具有不同的内径要求,用户在选择密封圈时应根据开关的型号和内径要求进行匹配。
外径外径是指密封圈外部边缘的直径,用于与开关外壳或其他密封圈配合。
外径的大小应适合开关的设计和安装要求,以确保密封圈能够有效地防止灰尘、水分和其他污染物进入开关内部。
厚度厚度是指密封圈在垂直方向上的长度。
合适的厚度可以确保密封圈具有足够的弹性和耐用性,在长时间使用中不易变形或破裂。
用户在选择密封圈时应根据开关的设计和使用环境要求考虑合适的厚度。
4. 选型建议为了选择适合井下防爆开关的密封圈,用户可以按照以下步骤进行:1.确定开关型号:首先需要确定所使用的井下防爆开关型号及其内径要求。
2.查找规格型号表:根据所确定的开关型号,在规格型号表中查找相应的密封圈规格信息。
3.比较规格参数:比较不同型号密封圈的规格参数,包括内径、外径和厚度,以确定哪种型号最符合开关的需求。
4.考虑环境要求:根据实际使用环境的特点,如温度、湿度和化学物质等因素,选择具有合适材料和密封性能的密封圈。
5.咨询供应商:如有需要,可以咨询井下防爆开关厂家或供应商,以获取更详细的选型建议和技术支持。
5. 注意事项在选择和使用井下防爆开关密封圈时,用户应注意以下事项:•确保所选密封圈符合相关安全标准和法规要求。
一、防爆区域等级的划分爆炸是物质从一种状态,经过物理或化学变化,突然变成另一种状态,并放出巨大能量。
极速放出的能量,将使周围的物体遭受到猛烈的冲击和破坏。
爆炸必须具备三个条件:1)爆炸性物质:能与氧气(空气)发生反应并爆炸的物质,包括气体、液体和固体。
(气体:氢气、乙炔、乙烷等;液体:酒精、汽油;固体:粉尘、纤维粉尘等)。
2)氧气:空气。
3)点燃源:包括明火、电气火花、机械火花、静电火花、高温、化学反应、光能等。
爆炸危险场所的分类:按爆炸性物质的物态,分为气体爆炸危险场所和粉尘爆炸危险场所二类。
爆炸危险场所的分级:原则是按爆炸性物质出现的频率、持续时间和危险程度划分为不同危险等级的区域。
气体爆炸危险场所的区域等级爆炸性气体、可燃蒸汽与空气混合形成爆炸性气体混合物的场所,按其危险程度的大小分三个区域等级。
0级区域(简称0区):在正常情况下,爆炸性气体混合物连续地、短时间频繁地出现或长时间存在的场所。
1级区域(简称1区):在正常情况下,爆炸性气体混合物有可能出现的场所。
2级区域(简称2区):在正常情况下,爆炸性气体混合物不能出现,仅在不正常情况下偶尔短时间出现的场所。
注:正常情况是指设备的正常起动、停止、正常运行和维修。
不正常情况是指有可能发生设备故障或误操作。
粉尘爆炸危险场所的区域等级爆炸性粉尘和可燃纤维与空气混合形成爆炸性混合物的场所,按其危险程度的大小分二个区域等级。
10级区域:在正常情况下,爆炸性粉尘或可燃纤维与空气的混合物,可能连续地、短时间频繁地出现或长时间存在的场所。
(相当于国际标准的20区)11级区域:在正常情况下,爆炸性粉尘或可燃纤维与空气的混合物不能出现,仅在不正常情况下偶尔短时间出现的场所。

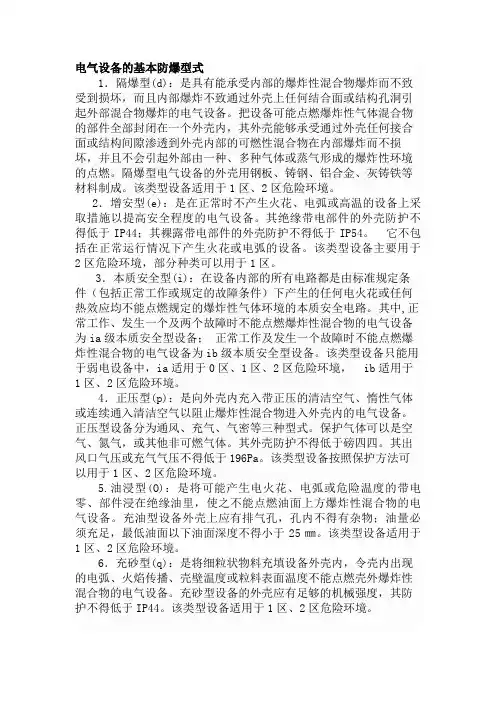

(相当于国际标准的21、22区)二、防爆仪表的规定爆炸性气体环境用电气设备分为:I类:煤矿用电气设备II类:工厂用电气设备爆炸危险场所使用防爆电气设备,在运行过程中,必须具备不引燃周围爆炸性混合物的性能。
电气设备的基本防爆型式1.隔爆型(d):是具有能承受内部的爆炸性混合物爆炸而不致受到损坏,而且内部爆炸不致通过外壳上任何结合面或结构孔洞引起外部混合物爆炸的电气设备。
把设备可能点燃爆炸性气体混合物的部件全部封闭在一个外壳内,其外壳能够承受通过外壳任何接合面或结构间隙渗透到外壳内部的可燃性混合物在内部爆炸而不损坏,并且不会引起外部由一种、多种气体或蒸气形成的爆炸性环境的点燃。
隔爆型电气设备的外壳用钢板、铸钢、铝合金、灰铸铁等材料制成。
该类型设备适用于1区、2区危险环境。
2.增安型(e):是在正常时不产生火花、电弧或高温的设备上采取措施以提高安全程度的电气设备。
其绝缘带电部件的外壳防护不得低于IP44;其裸露带电部件的外壳防护不得低于IP54。
它不包括在正常运行情况下产生火花或电弧的设备。
该类型设备主要用于2区危险环境,部分种类可以用于1区。
3.本质安全型(i):在设备内部的所有电路都是由标准规定条件(包括正常工作或规定的故障条件)下产生的任何电火花或任何热效应均不能点燃规定的爆炸性气体环境的本质安全电路。
其中,正常工作、发生一个及两个故障时不能点燃爆炸性混合物的电气设备为ia级本质安全型设备;正常工作及发生一个故障时不能点燃爆炸性混合物的电气设备为ib级本质安全型设备。
该类型设备只能用于弱电设备中,ia适用于0区、1区、2区危险环境,ib适用于1区、2区危险环境。
聞創沟燴鐺險爱氇谴净。
4.正压型(p):是向外壳内充入带正压的清洁空气、惰性气体或连续通入清洁空气以阻止爆炸性混合物进入外壳内的电气设备。
正压型设备分为通风、充气、气密等三种型式。
保护气体可以是空气、氮气,或其他非可燃气体。
其外壳防护不得低于磅四四。
其出风口气压或充气气压不得低于196Pa。
该类型设备按照保护方法可以用于1区、2区危险环境。
残骛楼諍锩瀨濟溆塹籟。
5.油浸型(O):是将可能产生电火花、电弧或危险温度的带电零、部件浸在绝缘油里,使之不能点燃油面上方爆炸性混合物的电气设备。
气体爆炸危险场所用电气设备防爆选型
一、先进行防爆等级区域分类
1、国际电工委员会/欧洲电工委员会划分的危险区域的等级分类
0区(Zone 0):易爆气体始终或长时间存在;连续地存在危险性大于1000小时/每年的区域;
1区(Zone 1):易燃气体在仪表的正当工作过程中有可能发生或存在;断续地存在危险性10~1000小时/每年的区域;
2区(Zone 2):一般情形下,不存在易燃气体且即使偶尔发生,其存在时间亦很短;事故状态下存在的危险性0.1~10小时/每年的区域;
中国划分的有效区域和以上相同。
二、电气设备防爆型式选型
根据区域分类对电气设备防爆型式进行选型
三、确定设备组别
Ⅰ类:煤矿井下电气设备;
Ⅱ类:除煤矿、井下之外的所有其他爆炸性气体环境用电气设备。
Ⅱ类又可分为ⅡA、ⅡB、ⅡC类,标志ⅡB的设备可适用于ⅡA设备的使用条件;ⅡC可适用于ⅡA、ⅡB的使用条件。
(阴影部分适用于KKCD)
Ⅲ类:除煤矿以外的爆炸性粉尘环境电气设备。
ⅢA类:可燃性飞絮;ⅢB类:非导电性粉尘;ⅢC类:导电性粉尘。
最高表面温度:电气设备在规定范围内的最不利运行条件下工作时,可能引起周围爆炸性环境点燃的电气设备任何部件所达到的最高温度。
最高表面温度应低于可燃温度。
四、确认气体组别及各气体对应的温度组别
五、根据气体组别及温度组别确定设备组别
例:Exia ⅡB T4
Ex:防爆标志
Ia:防爆型式
Ⅱ:设备组别
B:气体组别
T4:温度组别
(注:范文素材和资料部分来自网络,供参考。
只是收取少量整理收集费用,请预览后才下载,期待你的好评与关注)。
防爆电气知识(电机选型)一. 燃烧与爆炸三要素:形成燃烧和爆炸的三要素:下述条件在时间和空间上相遇,才会产生燃烧或爆炸:燃烧剂,例如氢气,汽油等;氧化剂,例如氧气,空气等;点燃源,例如明火,火花,电弧,高温表面等。
因此,同时同地存在可燃性物质、空气和点燃源是燃烧和爆炸发生的充分必要件。
二. 防爆原理为了防止产生爆炸和火灾危险,应该在上述场所中采取防爆措施。
防爆措施在工程上分为两大类:1.一次(primary)防爆措施----避免场所环境中存在爆炸性危险环境。
由前述的产生爆炸或燃烧条件三要素可以知道,如果能够在环境中避免可燃性物质,或者在环境中避免氧化剂—氧气,就可以从根本上避免火灾或爆炸危险。
空气中的氧气是难避免的,可行的办法是避免可燃性物质。
化工厂常常采用有房顶无墙壁的厂房,改善自然通风效果,或者采用强制通风(机械通风),使环境中的可燃性物质的浓度低于爆炸下限,达到避免爆炸危险的目的。
2.二次(secondary)防爆措施----在爆炸危险环境避免点燃源。
如果爆炸性危险环境不可避免,则在环境中消除点燃源。
我们常常在油库、加油站中看到“严禁烟火”的牌子,就属于二次防爆措施。
国家标准规定,在爆炸危险场所必须使用防爆电气产品,这也属于二次防爆措施。
根据燃烧和爆炸条件三要素,可以采取不同的防爆措施,避免电气设备成为点燃源。
实现防爆的原理就是消除三要素中的任一要素,从而实现防止爆炸。
1、隔爆型:如果爆炸性气体和空气必然存在,对于设备在正常运行时,把能产生电弧、火花的部件放在具有足够强度的隔爆外壳内,就可达到防爆目的,这就是隔爆型。
隔爆型电气设备就是:具有能承受内部爆炸性气体混合物的爆炸压力,并阻止内部的爆炸向外壳周围爆炸性混合物传播的电气设备外壳的电气设备,其标志为"d"。
2、增安型:如果爆炸性气体和空气必然存在,增安型设备就是消除点燃源。
对于普通电动机,如果在其结构上再采取一些保护措施,尽力使设备在正常运行或认可的过载条件下不会发生电弧、火花和危险高温现象,就可进一步提高设备的安全性和可靠性。
上海沈泉泵阀制造有限公司是集研究、开发、生产、销售和服务为一体的泵阀生产企业。
产品涉及工矿企业、农业、城市供水、石油化工、电站、船舶、冶金、高层建筑、消防供水、工业水处理和纯净水、食品、制药、锅炉、空调循环系统等行业领域。
今天上海沈泉管道泵厂就来为大家简单的讲解一下防爆管道离心泵的规格型号参数及结构图,好让大家能够看了之后能够根据自己的需求从而选择到一款适合自己的管道泵。
现在就请大家跟着小编一起来看看下面的内容吧。
一、ISGB防爆管道泵概述:ISGB防爆管道泵,采用IS型离心泵之性能参数,在一般立式泵的基础上进行巧妙组合设计而成。
同时根据使用温度、介质等不同在ISG管道离心泵型基础上派出适用化工、高温、腐蚀性化工泵、油泵。
该系列产品具有高效节能、噪音低、性能可靠等优点。
二、ISGB防爆管道泵型号意义:三、ISGB防爆管道泵性能参数选型表:四、ISGB防爆管道泵(结构图):1、取压塞2、排气阀3、叶轮4、机械密封5、挡水圈6、电机7、轴8、联体座9、叶轮螺母 10、泵体 11、放水阀ISG型结构说明:1.泵与电机痛端盖,轴向尺寸缩短,结构简单。
2.泵体上设有取压孔和放水孔。
3.泵体上设有排气阀,工作前能排放泵内空气。
4.泵体底部设有安装底板和螺栓孔,保证整体机组安装稳固。
热水型结构:1、取压塞2、排气阀3、叶轮4、机械密封5、轴承6、电机7、联体座8、挡水圈9、叶轮螺母 10、泵体 11、放水阀IRG型结构说明:1.泵体与上部结构中间装有隔热盖,适用于介质温度T<120℃的场合。
2.泵与电机轴承组合配置,保证轴运转精度,提高了密封的可靠性。
3.可根据用户要求隔热盖内安装风冷装置。
高温型结构:1、排气阀2、叶轮3、泵盖4、机械密封5、机械密封6、电机7、轴承8、联体座9、冷却水管 10、叶轮螺母 11、泵体GRG型结构说明:1.泵体与上部结构中间采用外供水隔热和冷却,可以适用于温度-45℃ ~ +240℃的高温场合。
