分时电表读数方法 (图文) ,民熔

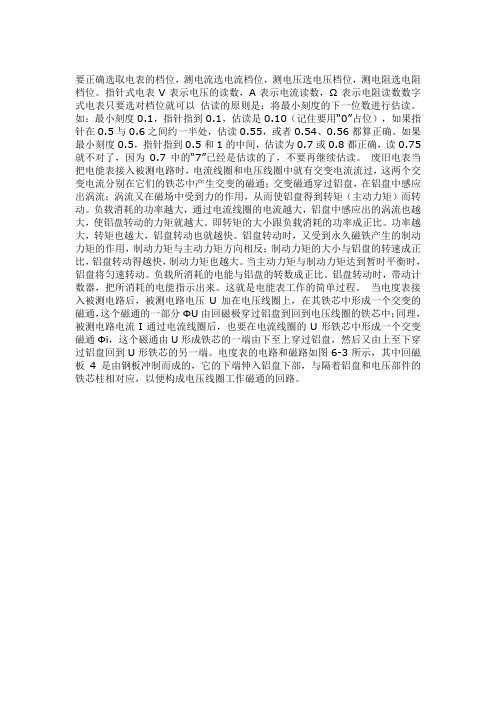

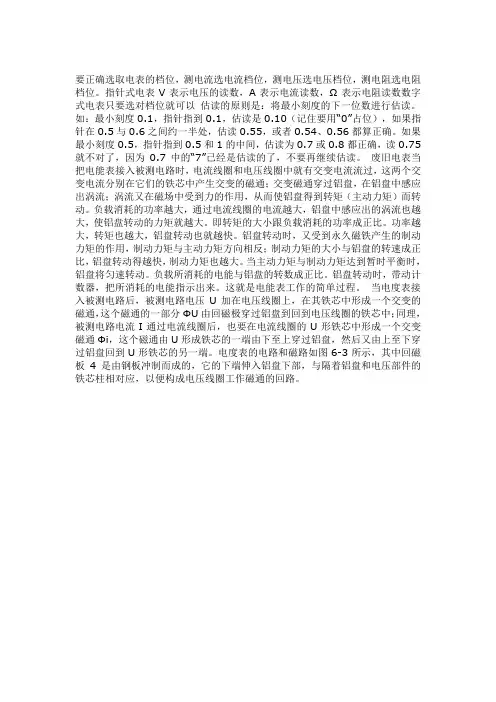

要正确选取电表的档位，测电流选电流档位，测电压选电压档位，测电阻选电阻档位。

指针式电表V表示电压的读数，A表示电流读数，Ω表示电阻读数数字式电表只要选对档位就可以估读的原则是：将最小刻度的下一位数进行估读。

如：最小刻度0.1，指针指到0.1，估读是0.10（记住要用“0”占位），如果指针在0.5与0.6之间约一半处，估读0.55，或者0.54、0.56都算正确。

如果最小刻度0.5，指针指到0.5和1的中间，估读为0.7或0.8都正确，读0.75就不对了，因为0.7中的“7”已经是估读的了，不要再继续估读。

废旧电表当把电能表接入被测电路时，电流线圈和电压线圈中就有交变电流流过，这两个交变电流分别在它们的铁芯中产生交变的磁通；交变磁通穿过铝盘，在铝盘中感应出涡流；涡流又在磁场中受到力的作用，从而使铝盘得到转矩（主动力矩）而转动。

负载消耗的功率越大，通过电流线圈的电流越大，铝盘中感应出的涡流也越大，使铝盘转动的力矩就越大。

即转矩的大小跟负载消耗的功率成正比。

功率越大，转矩也越大，铝盘转动也就越快。

铝盘转动时，又受到永久磁铁产生的制动力矩的作用，制动力矩与主动力矩方向相反；制动力矩的大小与铝盘的转速成正比，铝盘转动得越快，制动力矩也越大。

当主动力矩与制动力矩达到暂时平衡时，铝盘将匀速转动。

负载所消耗的电能与铝盘的转数成正比。

铝盘转动时，带动计数器，把所消耗的电能指示出来。

这就是电能表工作的简单过程。

当电度表接入被测电路后，被测电路电压U加在电压线圈上，在其铁芯中形成一个交变的磁通，这个磁通的一部分ΦU由回磁极穿过铝盘到回到电压线圈的铁芯中；同理，被测电路电流I通过电流线圈后，也要在电流线圈的U形铁芯中形成一个交变磁通Φi，这个磁通由U形成铁芯的一端由下至上穿过铝盘，然后又由上至下穿过铝盘回到U形铁芯的另一端。

电度表的电路和磁路如图6-3所示，其中回磁板4是由钢板冲制而成的，它的下端伸入铝盘下部，与隔着铝盘和电压部件的铁芯柱相对应，以便构成电压线圈工作磁通的回路。

分时电表读数方法一：电能表的分时时段供电部门将每天24小时划分为尖、峰、平、谷四个时段。

江苏省企业峰谷分时电价执行范围为 100 千伏安（千瓦）及以上的大工业、普通工业客户。

分时电价时段峰时：8:00---12:00；17:00---21:00平时：12:00---17:00；21:00---24:00谷时： 0:00--- 8:00为了适用于不同时段电量和电费的计算，在智能电能表中按照规定设定了时段。

二：电能表的各种示数智能电表可查看时间、有功总、正向有功总示数、尖峰平谷四个时段的示数、反向有功示数、最大需量、无功示数、电压、电流等数值。

在计算电费时主要的示数有:01：有功总电量有功功率是实际用电所做的有效功，这个数值是最重要的。

有的表，没有显示有功总电量，直接为正向有功总电量，如：有功总电量=正向有功总电量+反向有功总电量电能表的功率设计为由电网向用户传送为正。

正向有功总电量和反向有功总电量生活大多只有正向有功，有些光伏发电用户才会计量反向有功。

一般情况下有功总电量=正向有功总电量。

02：正向有功和反向有功都会分成四个时段：尖、峰、平、谷，它们的电量关系是：正向有功总电量=正向有功尖段电量+正向有功峰段电量+正向有功平段电量+正向有功谷段电量。

反向有功也一样分成四个时段。

03：需量正有功总需量是系统需要的供电有功需量最大值。

需量时间,就是出现最大需量的时间.04：无功功率是有方向的电网向用户的无功作为正向，反之用户向电网倒送无功就是反向。

将一、四象限无功相加作为正向无功，将二、三象限无功相加作为反向无功了。

组合无功的意思就是四象限无功相加减的结果。

有的表，没有显示组合无功I,直接显示无功I。

如：三：抄表并计算电能用量01：抄表一般工商业用户，需要分别抄有功总示数、有功尖示数、有功峰示数、有功谷示数、有功平示数，如果用电容量超过100kw还需要抄无功示数算功率因数。

02：算电费一般工商业执行分时电价，所以需要算出尖峰谷段的电量，然后乘以各时段的电价，算出各时段的电费，然后相加得出总电费。

电表中的峰尖平谷含义10年前，电能表是机械式电能表，只能显示有功电能值。

目前，电能表主要有本地费控智能电能表和远程费控智能电能表。

它们的功能不仅是测量有功值，还可以显示正向有功、无功、反向有功和剩余电能值。

这些数字是什么意思？有高压表和低压表。

对于高压表，一些工厂和其他高压用户使用。

这样的仪表有更多的数值，在我们日常生活中是没有的，所以这里不作说明。

主要解释一下我们生活常用的低压智能电能表。

电能表的分时时段为鼓励用电客户合理安排用电时间，提高电力资源的利用效率，所以将每天24小时划分为高峰、峰、平、谷四个时段，所以为了适用于不同时段电量和电费的计算，在智能电能表中按照规定设定了时段。

低压用户执行分时电价的有居民峰谷分时电价、一般工商业电价和最近刚实行的清洁能源取暖峰谷分时电价。

清洁能源供热峰谷和居民生活分时只实行峰谷（高峰8:00～8:00，谷8:00～8:00）每个时期的电价是不同的。

以河北省四大电网为例，说明了同一时期河北省电网和商业用电高峰时期的电价是不一样的。

（仅指单系统，两部制电价仅适用于315KVA及以上高压用户）电能表各种指示智能电表可查看时间、总有功功率、总正向有功功率、峰谷值、反向有功功率、剩余电量、最大需量、无功功率、电压、电流等值。

我只解释一下计算电费时必须知道的指示。

有功功率是我们实际用电所做的有效功，所以这个数值是最重要的。

有功总电量=正向有功总电量+反向有功总电量电能表上显示的都是示数，也就是我们常说的表底，我们在算电量时需要抄用电前的表底和用电后的表底。

正向有功总和反向有功总一般我们生活都只有正向有功，有些光伏发电用户才会计量反向有功。

所以我们会发现一般情况下有功总=正向有功总。

正向有功和反向有功都会分成四个时段：尖、峰、平、谷，它们的电量关系是：正向有功总电量=正向有功尖段电量+正向有功峰段电量+正向有功平段电量+正向有功谷段电量。

反向有功也一样分成四个时段。

电价和电费智能电表的功能之一就是可以下发电价参数，这个电能表显示电价为0.7162元/kwh它可以根据下发的电价参数，根据你的用电量来计算出使用电费并结算出实际剩余电费。

……………………………………………………………最新资料推荐…………………………………………………1电表的读数方法：在实验中，测量时要按照有效数字的规则来读数．而测量仪器的读数规则为：测量误差出现在哪一位，读数就相应读到哪一位，在中学阶段一般可根据测量仪器的最小分度来确定读数误差出现的位置，对于常用的仪器可按下述方法读数： ①最小分度是“1”的仪器，测量误差出现在下一位，下一位按十分之一估读.最小刻度是1mm 的刻度尺——测量误差出现在毫米的十分位上（即毫米的下一位），估读到十分之几毫米．最小分度是0.1A 的电流表（量程为3A ）——测量误差出现在安培的百分位，所以要估读到百分之几安.例：如图1所示电流表读数为：2.63A ，“3”为估读位！最小分度为0.1V 的电压表（量程为3V ）——测量误差出现在伏特的百分位，所以要估读到百分之几伏特.例：如图2所示电压表的读数为：2.55V ，“5”为估读位！②最小分度是“2”或“5”的仪器，测量误差出现在同一位上，同一位分别按二分之一或五分之一估读．最小分度是0.02A 的电流表（量程为0.6A ）——误差出现在安培的百分位，只读到安培的百分位，估读半小格，不足半小格的舍去，超过半小格的按半小格估读，以安培为单位读数时，百分位上的数字可能为O 、l 、2、……9.例:如图3所示的电流表读数为0.14A ，指针没有过半格，故舍去！ 最小分度为0.5V 的电压表（量程为15V ）——测量误差出现在伏特的十分位上，只读到伏特的十分位，估读五分之几小格，以伏特为单位读数时，十分位上的数字可能为O 、l 、2、……9.例：如图4的电压表读数为11.3V,估读部分大概占五分之三格，“3”为估读位.读数练习：图4图2 图1 图3。

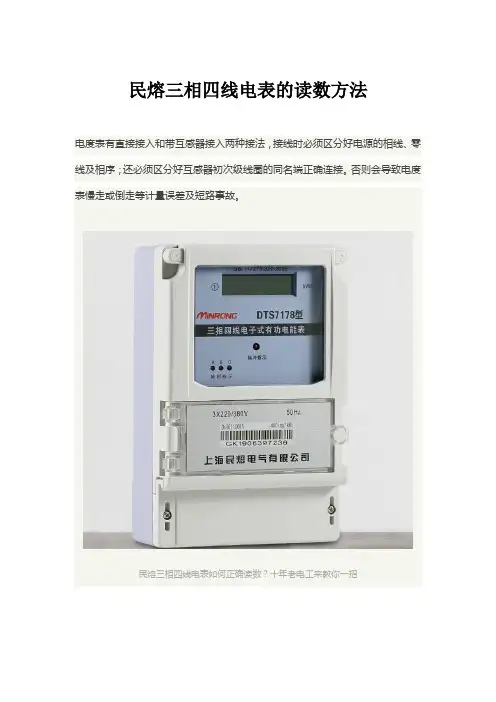

民熔三相四线电表的读数方法电度表有直接接入和带互感器接入两种接法，接线时必须区分好电源的相线、零线及相序；还必须区分好互感器初次级线圈的同名端正确连接。

否则会导致电度表慢走或倒走等计量误差及短路事故。

民熔三相四线电表如何正确读数？十年老电工来教你一招正确接线和错误接线可通过以下快速检查方法来区分：当负载处于正常状态时，首先测量并记录铝盘在X分钟内的转动N1，然后断开相应电压元件的电源，测量并记录铝盘在X分钟内的转动N2此时，比较N1和N2的值，以确定正确和错误的接线。

当电度表接线正确时，三相四线制有功电度表在断开B相电压的情况下，电度表慢半运行，即N2的转速小于N1的一半；民熔三相四线电表如何正确读数？十年老电工来教你一招对三相四线无功电度表，先测定三相电源相序后，若断开C相电压，电度表n2的转数比n1减小一半;对三相四线有功电度表，若依次断开每一驱动元件电压，则n2转数分别为n1的1／3。

接线不正确导致的计量误差，可以用修正系数来更正，即W=KW′式中W′为电度表计量电度数，K为修正系数，W为实际电度数。

民熔三相四线电表如何正确读数？十年老电工来教你一招例如，当B相电压断开时，线电压UAC施加在两个电压元件上，每个元件承受的电压为1/2uac，则测量功率为：P=1/2uaciacos（30°-φ）+1/2uaciccos（30+φ）=uicosφ显然，此时电度表的读数是实际电度表的一半。

为了校正测量误差，校正系数应为2。

类似地，不同布线误差下的修正系数可以计算如下，并且可以根据修正系数来修正测量误差。

民熔三相四线电表如何正确读数？十年老电工来教你一招例一、有一三相三线电度表带200／5电流互感器接入，上月走度至580，本月抄表680，发现B相电压断线，求实际用电量W=?解：W=KW′=2[(680－580)]×200／5]=2×4000=8000(KWh)民熔三相四线电表如何正确读数？十年老电工来教你一招例二、三相四线电度表上月走度至980，本月抄表130，发现两相电流互感器极性接反，求实际用电量W=?(电流互感器300／5与电度表要求配套使用)解：W=KW′=(－3)×[－(980－130)]=(－3)×(－850)=2550(KWh)。

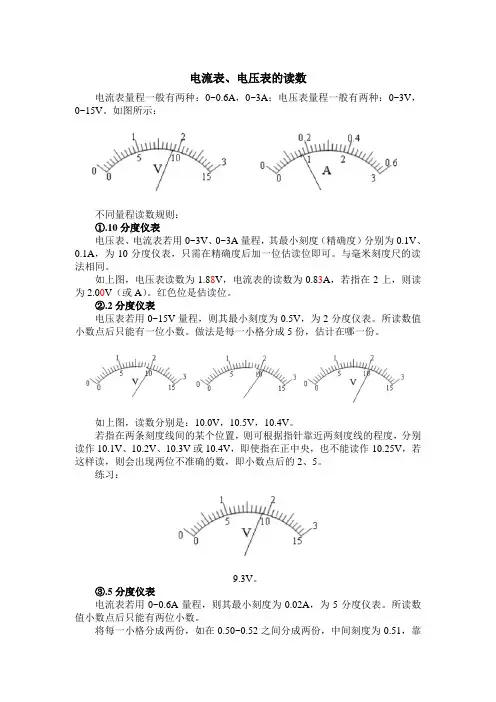

电流表、电压表的读数
电流表量程一般有两种：0~0.6A，0~3A；电压表量程一般有两种：0~3V，0~15V。

如图所示：
不同量程读数规则：
①.10分度仪表
电压表、电流表若用0~3V、0~3A量程，其最小刻度（精确度）分别为0.1V、0.1A，为10分度仪表，只需在精确度后加一位估读位即可。

与毫米刻度尺的读法相同。

如上图，电压表读数为1.88V，电流表的读数为0.83A，若指在2上，则读为2.00V（或A）。

红色位是估读位。

②.2分度仪表
电压表若用0~15V量程，则其最小刻度为0.5V，为2分度仪表。

所读数值小数点后只能有一位小数。

做法是每一小格分成5份，估计在哪一份。

如上图，读数分别是：10.0V，10.5V，10.4V。

若指在两条刻度线间的某个位置，则可根据指针靠近两刻度线的程度，分别读作10.1V、10.2V、10.3V或10.4V，即使指在正中央，也不能读作10.25V，若这样读，则会出现两位不准确的数，即小数点后的2、5。

练习：
9.3V。

③.5分度仪表
电流表若用0~0.6A量程，则其最小刻度为0.02A，为5分度仪表。

所读数值小数点后只能有两位小数。

将每一小格分成两份，如在0.50~0.52之间分成两份，中间刻度为0.51，靠
近0.50读作0.50，靠近0.52读作0.52，靠近0.51读数为0.51。

如：
0.40A 0.50A
0.22A 0.50A
0.52A 0.51A
【读数练习】
1.88V 9.3V 0.17A 0.83A。

电表读数方法
在实验中，测量时要按有效数字的规则来读数：测量误差出现在哪一位，读数就相应读到哪一位。

中学阶段一般可根据测量仪器的最小分度来确定读数误差出现的位置，对于常用的仪器可用下列方法：
（1）最小分度是“1”的仪器，测量误差出现在下一位，下一位按十分之一估读，如最小刻度为1mm 的刻度尺，测量误差出现在毫米的十分位上，估读到十之几毫米。

（2）最小分度是“2”或“5”的仪器，测量误差出现在同一位上，同一位分别按二分之一或五分之一估读，如学生用的量程上0.6A 的电流表，最小分度为0.02A ，误差出现在安培的百分位，只能估读到百分位，估读半小格，不足半小格的舍去，超过半小格的按半小格估读，以安培为单位时，百分位上的数字可能为0，1，2，3，4，5，6，7，8，9。

如图读
数为0.44A 。

学生用的量程为15V 的电压表，最小分度为0.5V ，测量误差出现在伏特的十分位上，只能读
到伏特的十分位，估读五分之几小格，以伏特为
单位读数时，十分位上的数字可能为0，1，2，3，
4，5，6，7，8，9。

如图读数为：11.3V 或11.4V 。

（3）欧姆表的读数：待测电阻的阻值应为表盘读数乘上倍数。

为了减小读数误差，指针应批指
在表盘的较中间的部分，否则需换档，换档后需重新调零。

0.2 A 0.4 0.6 0 5 V
10 15。

初中电能表读数方法
电能表是应用于电和力学测量仪器，以记录电量使用量并显示出来的仪器，可以用来测量家庭、工厂或其他机构的用电量。

它的基本原理是通过计算转动齿轮的次数来计算出总电量，在表盘上显示出算出的电量数值。

由于电能表的应用非常广泛，一般的初中学生也要掌握如何正确地读取电能表上的数字。

读取电能表上的数字首先要明白表盘标识，一般电能表上分为整点位和小数位，整点位表示电能表转动一圈有多少度，一般情况下电能表转动一圈（360°），就是1度，整点位表示电能表转动一度有多少分，一般情况下，1度有100分，小数位上的标识表示1分有多少厘，一般情况下，1分有10厘。

在读取电能表上的数字时，需要根
据整点位和小数位相乘，最后得到电能表上实际显示的数字。

其次，在读取电能表上的数字时，需要注意一些细节处理，一般电能表上有两个刻度，一个是电能大刻度，一个是小刻度，当电能表上面标识数字0-9时，就是整点位，电能表旋转一度时，会有一个小尖，这个小尖就是小刻度，它所表示的就是1分的读数，如果把整点位和小刻度的读数加起来，就可以得到电能表上的实际数字了。

此外，在读取电能表上的数字时，需要根据实际情况，有时候电能表上小刻度会比较模糊，这时就需要根据大小刻度之间的位置关系，来推测小刻度的数字，从而计算出电能表上的实际数字。

综上所述，读取电能表上的数字是需要一定的技术的，首先要明白表盘标识，其次要注意一些细节处理，有时候要根据实际情况，来
计算出实际的数字。

希望以上内容能够对初中学生有所帮助，让大家能够正确有效地读取电能表上的数字，帮助大家节约用电，节约能源，同时也能够应用到日常生活中。
