甲烷风电闭锁功能

甲烷超限断电闭锁与风电闭锁停送电安全技术措施1.搭建甲烷浓度监测系统：安装甲烷浓度监测仪器，监测甲烷浓度的变化。

可以设置多个监测点位，在关键区域布设多个监测装置，以确保及时监测到甲烷浓度超标情况。

2.设定甲烷浓度警戒值：根据实际情况设定甲烷浓度警戒值，当甲烷浓度超过设定值时触发报警信号。

3.联动断电装置：将甲烷浓度监测系统与断电装置联动，当甲烷浓度超过警戒值时，断电装置自动切断电源，阻止电气设备继续运行。

4.甲烷浓度报警：当甲烷浓度超过警戒值时，监测系统发出报警信号，同时在指定位置进行声光提示。

5.设置自动排风系统：在关键区域设置自动排风系统，当甲烷浓度超过警戒值时，自动排除甲烷气体，以降低火灾、爆炸的危险性。

风电闭锁停、送电是一种用于保障风电发电机组和系统运行安全的技术措施，以减少事故发生的风险。

1.开发可靠的闭锁停、送电监控装置：利用先进的监控设备，实时监测风电发电机组和系统的运行情况，并能根据情况自动闭锁停、送电。

2.设计合理的闭锁停、送电逻辑：根据风电发电机组和系统的工作特点，合理设计闭锁停、送电的逻辑，确保在发生异常情况时能够及时准确地进行闭锁停电或闭锁送电。

3.实施远程监控与控制：通过远程监控与控制系统，对风电发电机组和系统进行实时监测和操作，以便及时发现和处理异常情况。

4.设立闭锁停、送电标准与流程：制定闭锁停、送电的标准和流程，确保各级人员在操作过程中能够按照规定进行闭锁停、送电，减少人为操作失误。

5.加强培训与演练：加强对闭锁停、送电安全技术的培训与演练，提高人员的操作技能和应变能力，以确保闭锁停、送电的安全可靠性。

以上是甲烷超限断电闭锁与风电闭锁停、送电安全技术措施的一些具体内容。

在实际操作中，还需结合具体情况进行相应的改进和完善，以确保能够有效保障人员和设备的安全。

两个机内断电继电器Ａ和Ｂ均可用遥控器或地面主机独立设置，远程断电器控制逻辑由继电器箱拨码开关设置决定。

设备首次上电复位后，进入系统默认状态，工作在四模四开方式，传感器为甲烷，脉冲信号下限为0000HZ，脉冲信号上限为5000HZ，量程下限为00％ CH4，量程上限为100% CH4，断电值为1.5%CH4，复电值为1.5%CH4，报警值为1.5%CH4，四路传感器对内断电器控制全部有效。

继电器输出采用正逻辑输出，执行断电控制时继电器断开。

注意：●正逻辑控制定义：当断电控制有效时，输出高电平信号（逻辑1为真），控制继电器吸合，反之为负逻辑。

●负逻辑控制定义：当断电控制有效时，输出低电平信号（逻辑0为真），控制继电器释放，反之为正逻辑。

●通过改变控制逻辑，能够确定继电器开机初始的分合状态，配合继电器输出接点常开/常闭选责，能灵活实现不同控制要求，比如：上电闭锁、掉电闭锁等等。

通过如下两部分操作可以重新设置监控分站的模式、控制逻辑以及配接传感器的参数：1) 整机参数设置与修改（本节所有参数可由地面主站通过软件下发参数设置）修改设备的常规、风电闭锁、故障闭锁、内断电的控制方式和运行模式①按下遥调器的“确认”键进入修改状态，并显示第一个参数：甲烷风电闭锁Ａ-1—ON 开机、故障、甲烷风电闭锁控制有效，显示为：注意：●监控分站为甲烷风电闭锁模式时，自动按三模五开方式工作，第四路模拟量输入端口用作开关量输入，固定配接风量开关传感器;●设置为甲烷风电闭锁状态的监控分站，故障闭锁功能自动生效;●甲烷风电闭锁的控制接线方法和控制逻辑后面章节将详细介绍。

Ａ-1-OFF风电闭锁控制无效，开机、甲烷闭锁有效，故障闭锁是否有效决定于A-5的设置，监控分站模式为设定的方式。

显示如下：②在①的状态下，按下“选择”键，显示设备的第二个参数：运行模式Ａ-2-4-04 代表监控分站的运行模式为四模四开Ａ-2-3-12 代表监控分站的运行模式为三模十二开Ａ-2-3-5 代表监控分站的运行模式为三模五开，风电闭锁时必须设为此模式，分站模拟量的第四路用作开关量输入（风量开关）Ａ-2-3-04 代表监控分站的运行模式为三模四开Ａ-2-2-20 代表监控分站的运行模式为二模二十开Ａ-2-2-04 代表监控分站的运行模式为二模四开如须改变该参数，可按“修改”键在这六种运行模式中循环切换，进行修改。

文件编号：RHD-QB-K5966 （解决方案范本系列）编辑：XXXXXX查核：XXXXXX时间：XXXXXX甲烷超限断电闭锁与风电闭锁停、送电安全技术措施标准版本甲烷超限断电闭锁与风电闭锁停、送电安全技术措施标准版本操作指导：该解决方案文件为日常单位或公司为保证的工作、生产能够安全稳定地有效运转而制定的，并由相关人员在办理业务或操作时进行更好的判断与管理。

，其中条款可根据自己现实基础上调整，请仔细浏览后进行编辑与保存。

为保障甲烷超限断电闭锁及风电闭锁功能试验正常进行，并保证试验后的停、送电安全，特制订本安全技术措施。

甲烷超限断电闭锁(一）对测试人员的要求：1、测试人员必须熟悉掌握煤矿安全监控设备的结构性能，工作原理和接线方法。

2、测试人员必须经过相关部门安全技术培训，并考试合格取得监测监控安全资格证书后方可执证上岗作业。

3、测试人员必须严格按照《煤矿安全监控系统及测试仪器使用管理规范》（AQ1029-2007）有关规定操作。

4、下井前，测试人员要准备好所需要的工器具，备用甲烷传感器等。

（二）测试过程1、瓦斯电功能测试，要提前由地面监控中心站值班人员填写瓦斯电闭锁测试申请表传至上一级网络监控中心。

测试人员在现场进行瓦斯电闭锁前，要先通知地面监控中心站及调度指挥中心，待同意后，再在试验前和施工现场负责人和电钳工，瓦斯检查工、安监员结合，如果断电功能测试涉及到变电所停送电的，必须和变电所值班电钳工结合，征得对方同意并做好准备后方可进行，严禁私自进行甲烷超限断电功能测试工作。

2、对甲烷超限断电功能测试工作施工单位应积极配合，如有特殊原因（如工作面馈电开关故障）当天不能做断电功能测试的，必须第二天补做。

3、测试员在做甲烷超限断电功能测试前必须向监控信息中心机房值班人员汇报，以便值班人员通过机房监控主机添加“调校”二字并随时观察现场断电测试情况。

4、在测试时甲烷超限断电功能测试时，必须保证馈电有电。

且测试人员在取下甲烷传感器前要在传感器吊挂位置悬挂一台便携式甲烷自动检测报警仪，以便对瓦斯气体进行连续检测。

高庄矿甲烷风电闭锁安装情况
我矿24113风巷、24113机巷安装局部通风机实现甲烷风电闭锁功能。

一甲烷风电闭锁关联设备及安装
（1）关联设备
瓦斯监测分站、甲烷传感器、风机开停传感器、远程断电器。

（2）联接方法
瓦斯监测分站7.8号控制口为甲烷风电闭锁功能专用控制口。

巷道内甲烷传感器正常接入监测分站。

风机开停传感器安装至风机电缆线，接入监测分站。

断电器接入监测分站7.8号控制口，两台断电器常闭接口串联，并接入风机QBZ-200型真空磁力启动开关2号13号接线柱，形成回路，对风机开关实现控制。

其中串联两台断电器共用一个分站控制口。

二甲烷风电闭锁实现条件
（1）巷道内甲烷传感器测量浓度值大于3%
（2）同时由于故障或者其他原因导致风机停机
此时甲烷风电闭锁开始工作，风机开关不能送电，当甲烷传感器测量浓度值小于1.5%，甲烷风电闭锁停止执行。

（需注意：当巷道内甲烷传感器测量浓度大于3%时，风机正在运行，则甲烷风电闭锁不执行。

）
三甲烷风电闭锁实际工作
巷道内甲烷传感器测量浓度大于3%时，同时风机开停传感器
监测风机开关停电，监测分站甲烷风电闭锁功能启动，甲烷风电闭锁功能实现。

甲烷超限断电闭锁与风电闭锁停、送电安全技术措施甲烷超限断电闭锁与风电闭锁停、送电安全技术措施随着社会的发展，能源问题日益凸显。

同时，环保意识也逐渐浸润人们的心中。

各地加强对新能源的建设力度，尤其是风能、光能等可再生能源的使用量不断提高，安全问题也逐渐引起人们的关注。

本文将主要介绍甲烷超限断电闭锁与风电闭锁停、送电安全技术措施。

1.甲烷超限断电闭锁技术甲烷被广泛应用于石化、煤矿、天然气等行业，因为甲烷是易燃气体，一旦出现泄漏或浓度超限，就会产生爆炸等安全事故。

为了避免这种情况的发生，需要对甲烷浓度进行实时监测，并在甲烷浓度超限时进行断电或闭锁操作。

甲烷超限断电闭锁技术中，甲烷浓度的监测一般采用红外线或电化学传感器，这两种传感器具有较高的灵敏度和稳定性。

当甲烷浓度超过设定值时，系统会自动断电或闭锁，避免不必要的危险。

甲烷超限断电闭锁技术的优点在于，能够及时准确地监测甲烷浓度，避免甲烷泄漏引发爆炸等安全事故的发生。

同时，该技术具有自动化程度高、稳定性好等特点。

2.风电闭锁停、送电安全技术风电作为一种可再生能源，具有环保、清洁、无污染等优点，越来越受到人们的青睐。

但是，由于风力发电的不可控性和波动性较大，可能会影响电网的稳定性和安全性，因此需要采取一系列安全措施。

风电闭锁停、送电安全技术是其中的一种。

当电网电压或频率异常时，系统会自动发出闭锁或停机指令，以保护发电机组和电网的稳定性和安全性。

当闭锁或停机指令解除时，系统会自动进行重新连接和恢复发电。

风电闭锁停、送电安全技术的优点在于，能够有效地保护发电机组和电网的安全稳定运行。

同时，该技术具有自动化程度高、响应速度快等特点。

甲烷超限断电闭锁技术和风电闭锁停、送电安全技术是现代新能源安全保障的重要措施，具有较高的实用价值和推广前景。

在今后的生产和生活中，我们需要更加重视这些技术的推广应用，保障能源的稳定供应，为社会的可持续发展做出贡献。

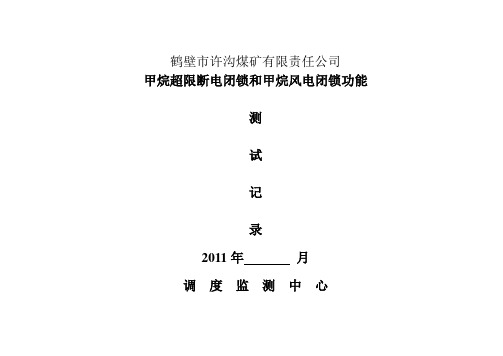

鹤壁市许沟煤矿有限责任公司
甲烷超限断电闭锁和甲烷风电闭锁功能
测
试
记
录
2011年月
调度监测中心
鹤壁市许沟煤矿有限责任公司
甲烷超限断电闭锁和甲烷风电闭锁功能测试记录
鹤壁市许沟煤矿有限责任公司
甲烷超限断电闭锁和甲烷风电闭锁功能测试记录
鹤壁市许沟煤矿有限责任公司
甲烷超限断电闭锁和甲烷风电闭锁功能测试记录
鹤壁市许沟煤矿有限责任公司
甲烷超限断电闭锁和甲烷风电闭锁功能测试记录
鹤壁市许沟煤矿有限责任公司
甲烷超限断电闭锁和甲烷风电闭锁功能测试记录。

执行“甲烷风电闭锁”有关问题的讲解说明一、法律法规依据1、《煤矿安全规程》第三章通风安全监控第160条规定“矿井安全监控系统必须具备甲烷断电仪和甲烷风电闭锁装置的全部功能”2、国家安全生产行业标准AQ6201-2006《煤矿安全监控系统通用技术要求》之第4条“技术要求”之4.5.2款“控制”之4.5.2.2“系统必须由现场设备完成甲烷风电闭锁功能”中第e项规定“局部通风机停止运转，掘进工作面或回风流中甲烷浓度大于3%，必须对局部通风机进行闭锁使之不能启动，只有通过密码操作软件或使用专用工具方可人工解锁；当掘进工作面或回风流中甲烷浓度低于1.5%时，自动解锁”。

第f项规定“严禁对局部通风机进行故障闭锁控制”。

3、国家安全生产行业标准AQ1029-2007《煤矿安全监控系统及检测仪器使用管理规范》第10条“管理制度与技术资料”之10.4.4款要求矿井必须应建立“甲烷超限断电闭锁和甲烷风电闭锁功能测试记录”二、目的意义监控系统实施甲烷风电闭锁控制的目的是在“掘进工作面或回风流中甲烷浓度大于3%，同时掘进工作面又停风了”的情况下，对局部通风机实施特殊控制，使之不能随意启动。

其意义在于尽可能避免在无组织、无措施情况下随意启动风机造成“一风吹”。

三、与现行闭锁控制的区别目前矿井安全监控方面实行了二个闭锁，一是风对电的闭锁，即风机停止运转后闭锁控制动力供电总开关，停止供电；二是甲烷对电的闭锁，即甲烷超限后闭锁控制动力供电总开关，停止供电。

甲烷风电闭锁控制则是在包括上述闭锁控制内容基础上，增加了组合逻辑控制，即把“巷道内甲烷浓度是否大于3%、巷道是否停风了”作为共同条件，对局部通风机开关进行有别于常规的闭锁控制。

四、“甲烷风电闭锁”执行条件和方法甲烷风电闭锁控制的执行必须同时具备二个条件，一是巷道内有甲烷传感器测量浓度大于3%，二是巷道内局部供风由于供电、故障等其他原因停止了（停风意味着该工作面所有局部通风机开关均处于停止状态）。

风电瓦斯闭锁说明书风电瓦斯闭锁说明书风电瓦斯闭锁说明书风电瓦斯闭锁说明书1. 系统功能1）掘进工作面甲烷浓度达到或超过1.0%CH4时，声光报警；掘进工作面甲烷浓度达到或超过1.5%CH4时，切断掘进巷道内全部非本质安全型电气设备的电源并闭锁；当掘进工作面甲烷浓度低于1.0%CH4时，自动解锁；2）当掘进工作面回风流中的甲烷浓度达到或超过1.0%CH4时，声光报警，同时切断掘进巷道内全部非本质安全型电气设备的电源并闭锁；当掘进工作面回风流中的甲烷浓度低于1.0%CH4时，自动解锁；3）被串掘进工作面入风流中甲烷浓度达到或超过0.5%CH4时，声光报警，同时切断被串掘进巷道内全部非本质安全型电气设备的电源并闭锁；当被串掘进工作面入风流中甲烷浓度低于0.5%CH4时，自动解锁；4）局部通风机停止运转或风筒风量低于规定值时，声光报警，同时切断供风区域的全部非本质安全型电气设备的电源并闭锁；当局部通风机或风筒恢复正常工作时，自动解锁；5）局部通风机停止运转，掘进工作面或回风流中甲烷浓度大于3.0%CH4时，应对局部通风机进行闭锁使之不能起动，只有通过密码操作软件或使用专用工具方可人工解锁；当掘进工作面或回风流中甲烷浓度低于1.5%CH4时，自动解锁。

6）与闭锁控制有关的设备（含分站、电源、甲烷传感器、断电控制器等）故障或断电时，切断该设备所监控区域的全部非本质安全型电气设备的电源并闭锁。

与闭锁控制有关的设备接通电源1min内，应继续闭锁该设备所监控区域的全部非本质安全型电气设备的电源。

当与闭锁控制有关的设备工作正常并稳定运行后，自动解锁。

严禁对局部通风机进行故障闭锁控制。

2.调试步骤（无上位机的情况下）风电瓦斯闭锁试验方法甲烷、风、电闭锁试验按下列方法进行测试：甲烷、风、电闭锁试验按下列方法进行测试（2路近程和6路远程在常闭情况下测量）：(1) 1号输入口：接高低浓度甲烷传感器T1，监测掘进工作面瓦斯； (2) 2号输入口：接高低浓度甲烷传感器T2，监测掘进工作回风流中瓦斯，(3) 3号输入口：接高低浓度甲烷传感器T3，监测被串掘进工作面入风流中瓦斯，(4) 4号输入口：接设备开停传感器KT1，监测局部通风机开停； (5) 5号输入口：接设备开停传感器KT2，监测局部通风机开停； (6) 6 号输入口：接风筒风量开关传感器KT3，监测风筒风量； (7) 1号控制口：KZ1接断电器DDQ1，控制掘进巷道内全部非本质安全型电气设备的电源；(8) 2号控制口：KZ2接断电器DDQ2，控制被串掘进巷道内全部非本质安全型电气设备的电源；(9) 3号控制口：KZ3接断电器DDQ3，控制供风区域的全部非本质安全型电气设备的电源；(10) 4号控制口：KZ4接断电器DDQ4，控制局部通风机； (11) 5号控制口：KZ5接声光报警器，控制声光报警。

甲烷风电闭锁接线方法及控制逻辑KJ101N-F2分站的A、B任意一组可同时监测两台风机的开停状态和一条风筒的风量状态，同时可闭锁控制两台风机，KJ101N-F2分站自身带声报警功能。
