甲烷超限断电闭锁与风电闭锁停送电安全技术措施1.搭建甲烷浓度监测系统:安装甲烷浓度监测仪器,监测甲烷浓度的变化。
可以设置多个监测点位,在关键区域布设多个监测装置,以确保及时监测到甲烷浓度超标情况。
2.设定甲烷浓度警戒值:根据实际情况设定甲烷浓度警戒值,当甲烷浓度超过设定值时触发报警信号。
3.联动断电装置:将甲烷浓度监测系统与断电装置联动,当甲烷浓度超过警戒值时,断电装置自动切断电源,阻止电气设备继续运行。
4.甲烷浓度报警:当甲烷浓度超过警戒值时,监测系统发出报警信号,同时在指定位置进行声光提示。
5.设置自动排风系统:在关键区域设置自动排风系统,当甲烷浓度超过警戒值时,自动排除甲烷气体,以降低火灾、爆炸的危险性。
风电闭锁停、送电是一种用于保障风电发电机组和系统运行安全的技术措施,以减少事故发生的风险。
1.开发可靠的闭锁停、送电监控装置:利用先进的监控设备,实时监测风电发电机组和系统的运行情况,并能根据情况自动闭锁停、送电。
2.设计合理的闭锁停、送电逻辑:根据风电发电机组和系统的工作特点,合理设计闭锁停、送电的逻辑,确保在发生异常情况时能够及时准确地进行闭锁停电或闭锁送电。
3.实施远程监控与控制:通过远程监控与控制系统,对风电发电机组和系统进行实时监测和操作,以便及时发现和处理异常情况。
4.设立闭锁停、送电标准与流程:制定闭锁停、送电的标准和流程,确保各级人员在操作过程中能够按照规定进行闭锁停、送电,减少人为操作失误。
5.加强培训与演练:加强对闭锁停、送电安全技术的培训与演练,提高人员的操作技能和应变能力,以确保闭锁停、送电的安全可靠性。
以上是甲烷超限断电闭锁与风电闭锁停、送电安全技术措施的一些具体内容。
在实际操作中,还需结合具体情况进行相应的改进和完善,以确保能够有效保障人员和设备的安全。
甲烷超限断电闭锁与风电闭锁停送电安全措施有哪些在风电和煤矿等工业领域中,安全是至关重要的。
在这些场合中经常需要引入一些安全措施来确保系统正常运行,并确保操作人员和设备的安全。
两种常见的安全措施是甲烷超限断电闭锁和风电闭锁停送电安全措施。
本文将解释这些措施如何工作,以及它们如何确保这些系统的安全。
甲烷超限断电闭锁甲烷是一种易爆的气体。
在煤矿和其他地方,如果这种气体的浓度超出一定的范围,将会有爆炸或者火灾的风险。
为了保证人员和设备的安全,通常采取甲烷超限断电闭锁措施。
超限断电闭锁使电气控制系统在检测到甲烷的浓度超过一定的限值时立即切断电源。
这可以防止电源在爆炸或火灾时变成火源。
此外,断电也可以控制机械和照明装置等配件,防止它们在危险的情况下启动。
在煤矿、石化、油气等危险性较大的行业,超限断电技术已经成为安全运作的中坚。
超限断电装置能够在井下检测到有害气体的浓度达到规定的可燃限时,立即切断电源,预防气体爆炸事故的发生。
而电缆逃逸火灾时,超限断电装置可在电缆火灾后即可立即切断电源,防止火势的蔓延。
超限断电安装于各类矿井、炼油和化工生产中的大型装置和机器上。
风电闭锁停送电安全措施风电闭锁停送电是针对风电系统而采取的一种措施,其将发电机和电网连接起来,这意味着输出功率的大小和频率必须与电网协调,才能稳定地将电能输送到国家电网中。
该闭锁安全措施的主要目的是保证发电机与电网之间的稳定性和安全性,使他们之间实现无缝衔接,特别是在微小变化下也能成功运作。
此外,当电力系统失效时,闭锁措施可以确保电力系统的安全。
在执行闭锁措施的过程中,如果发电机输出功率不满足特定参数,或者电网电压不满足特定条件,该系统将会自动停电。
这有助于确保整个系统能够在安全的状态下运行,而不支持任何可能对人员或设备造成伤害的操作。
关闭发电机需要执行很多不同的过程,例如控制风力机车的方向、释放旋转能量的刹车、关闭变频器、调整弦长等等。
控制风力机需要使用广泛的技术,包括云台角度控制、风机转速控制、超前控制方法、角度转换等等。
甲烷风电闭锁功能甲烷风电闭锁功能:1号输入口:掘进工作面瓦斯,接KGJ28A 低浓度甲烷传感器T1;3号输入口:掘进工作回风流中瓦斯,接KGJ28A 低浓度甲烷传感器T25号输入口:按装在被串掘进工作面入风流中,接KGJ28A 低浓度甲烷传感器T32号输入口:局部通风机开停,接KGT30矿用设备开停传感器KT1;4号输入口:风筒风量开关,接GFT6风筒风量开关传感器KT2;1号控制口:控制掘进巷道内全部非本质安全型电气设备的电源并闭锁,接D1型断电器KZ1;2号控制口:控制被串掘进巷道内全部非本质安全型电气设备的电源并闭锁,接D1型断电器KZ2;3号控制口:控制供风区域的全部非本质安全型电气设备的电源并闭锁,接D1型断电器KZ3;4号控制口:控制对局部通风机进行闭锁,接D1型断电器KZ4,5号控制口:控制声光报警,接KXB18矿用本安型报警器KZ5。
时,KZ5动作,声光信号器报警;当T1显示浓度达到或超过1.0%CH4时,KZ5动作,声光信号器解除报警;当T1显示浓度低于1.0%CH4时,KZ1、KZ5动作,实现断电及报警功能;当T1显示浓度达到或超过1.5%CH4时,KZ1、KZ5动作,解除断电及报警功能;当T1显示浓度低于1.0%CH4当T2显示浓度达到或超过1.0%CH时,KZ1、KZ5动作,实现断电及报警功能;4时,KZ1、KZ5动作,解除断电及报警功能;当T2显示浓度低于1.0%CH4当T3显示浓度达到或超过0.5%CH时,KZ2、KZ5动作,实现断电及报警功能;4时,KZ2、KZ5动作,解除断电及报警功能;当T3显示浓度低于0.5%CH4当KT1或KT2处于“停”时,KZ3、KZ5动作,实现断电及报警功能;当KT1或KT2处于“开”时,KZ3、KZ5动作,解除断电及报警功能;当KT1处于“停”时,T1或T2显示浓度大于3.0%CHKZ4动作,实现闭锁功能;4,KZ4动作,实现解锁功能;当KT1处于“停”时,T1或T2显示浓度低于1.5%CH4,时, KZ1、KZ5 动作,实现断电及报警功能;当T1信号断线4当T1信号断线故障排除时, KZ1、KZ5 动作,解除断电及报警功能;4当T2信号断线时,KZ1、KZ5 动作,实现断电及报警功能;时,KZ1、KZ5 动作,解除断电及报警功能;当T2显示浓度低于1.0%CH4时,KZ2、KZ5 动作,实现断电及报警功能;当T3信号断线4时,KZ2、KZ5 动作,解除断电及报警功能;当T3信号断线故障排除4其它按MT/T 772-1998中8.5的规定进行。
甲烷超限断电闭锁与风电闭锁停送电安全技术措施随着能源需求的增加和气候变化问题的日益严重,风力发电和天然气行业成为解决能源问题的关键领域。
然而,这两个行业的发展也带来了一些安全隐患,例如甲烷泄漏和风电设备故障等。
为了保障设备的安全运行和人员的安全性,需要采取一系列安全技术措施。
本文将着重介绍甲烷超限断电闭锁与风电闭锁停送电安全技术措施。
甲烷超限断电闭锁技术措施甲烷是一种常用的燃气,广泛用于家庭燃气和工业生产中。
但是,由于其易燃、易爆等特性,甲烷泄漏所导致的事故很容易造成人员受伤和财产损失。
为了保障行业设备的安全运行和人员的安全性,文明施工、规范管理,采用甲烷超限断电闭锁技术措施成为很有必要的选择,节省资源,防止事故的发生。
该技术措施的实施原理如下:•安装甲烷泄漏传感器或检测仪器。
•当甲烷超过设定的临界值时,检测仪器会自动发出信号。
•控制器根据信号控制断电器,立刻切断电源,避免甲烷发生火灾或爆炸事故的发生。
当然,在实施甲烷超限断电闭锁技术措施时,有以下需要注意的点:•安装位置要符合设备标准,避免被误操作。
•安装前,设备要进行专业测试和调试。
•定期维护,保证安全可靠。
风电闭锁停送电安全技术措施风力发电是一种清洁能源,但是为了避免因为风电的设备故障而导致的安全事故和财产损失,停电也是必要的。
在风电行业中,对于闭锁停送电技术措施的要求也非常高,以确保设备的安全运行和工作人员安全。
其中,风电闭锁停送电技术措施需要着重注意以下问题:1.安全开关的原理安全开关是一种特殊的供电装置,可以在设备发生故障或其他异常情况时切断电源,以保护人员和设备。
当发生故障时,安全开关会自动切断电源,切断电缆或信号线路,避免因电路故障而导致的设备损坏或人员伤害。
2.电锁的应用在风电设备中使用电锁是一种有效的措施,它可以限制设备启动,保护人员安全。
3.系列联锁技术系列联锁技术又称为级联控制技术,它可以对设备的各个环节进行独立保护,当任一环节发生故障时,都会触发系统的停机保护,从而保护设备和人员安全。
甲烷超限断电闭锁与风电闭锁停、送电安全技术措施甲烷超限断电闭锁与风电闭锁停、送电安全技术措施随着社会的发展,能源问题日益凸显。
同时,环保意识也逐渐浸润人们的心中。
各地加强对新能源的建设力度,尤其是风能、光能等可再生能源的使用量不断提高,安全问题也逐渐引起人们的关注。
本文将主要介绍甲烷超限断电闭锁与风电闭锁停、送电安全技术措施。
1.甲烷超限断电闭锁技术甲烷被广泛应用于石化、煤矿、天然气等行业,因为甲烷是易燃气体,一旦出现泄漏或浓度超限,就会产生爆炸等安全事故。
为了避免这种情况的发生,需要对甲烷浓度进行实时监测,并在甲烷浓度超限时进行断电或闭锁操作。
甲烷超限断电闭锁技术中,甲烷浓度的监测一般采用红外线或电化学传感器,这两种传感器具有较高的灵敏度和稳定性。
当甲烷浓度超过设定值时,系统会自动断电或闭锁,避免不必要的危险。
甲烷超限断电闭锁技术的优点在于,能够及时准确地监测甲烷浓度,避免甲烷泄漏引发爆炸等安全事故的发生。
同时,该技术具有自动化程度高、稳定性好等特点。
2.风电闭锁停、送电安全技术风电作为一种可再生能源,具有环保、清洁、无污染等优点,越来越受到人们的青睐。
但是,由于风力发电的不可控性和波动性较大,可能会影响电网的稳定性和安全性,因此需要采取一系列安全措施。
风电闭锁停、送电安全技术是其中的一种。
当电网电压或频率异常时,系统会自动发出闭锁或停机指令,以保护发电机组和电网的稳定性和安全性。
当闭锁或停机指令解除时,系统会自动进行重新连接和恢复发电。
风电闭锁停、送电安全技术的优点在于,能够有效地保护发电机组和电网的安全稳定运行。
同时,该技术具有自动化程度高、响应速度快等特点。
甲烷超限断电闭锁技术和风电闭锁停、送电安全技术是现代新能源安全保障的重要措施,具有较高的实用价值和推广前景。
在今后的生产和生活中,我们需要更加重视这些技术的推广应用,保障能源的稳定供应,为社会的可持续发展做出贡献。
安装、使用产品前请仔细阅读产品使用说明!执行标准号:Q/FZG2010-2008KHJ-F型煤矿用风电、甲烷闭锁装置使用说明周寨煤业有限责任公司目录一、概述 (2)二、工作原理 (3)三、技术参数 (3)四、控制功能 (5)五、显示功能 (6)六、使用安装 (6)七、试验运行 (8)八、断电仪用法 (10)九、维护与修理 (10)十、故障与排除 (11)十一使用注意事项 (11)十二随机文件及备、附件 (12)十三附录 13一.概述KHJ-F型煤矿用风电甲烷闭锁装置(下简称装置),是根据现行《煤矿用风电甲烷闭锁装置通用技术条件》(MT631-96)、《煤矿用固定式甲烷断电仪通用技术条件》(AQ6208-2007)、《爆炸性气体环境用电气设备》(GB3836-2000)、新版《煤矿安全规程》(2001年版)以及MT209-90、MT281-94、MT443-95等相关的煤炭行业标准设计的。
它是适用于煤矿井下掘进工作面的一种安全监控设备,它是根据掘进工作面与其相关巷道内的甲烷浓度,局部通风机的开停状态,风量大小,实现对局部通风机及关联巷道内相应的电器设备的可靠起动、断电闭锁以及解锁复电的控制。
可实现监视区域内甲烷浓度跟踪显示、报警,并对被控电器设备进行闭锁和解锁控制。
内部设有一组容量为2Ah的可充电电池组,保证交流供电电源掉电时,自动投入到电池组的工作,使主机及其配接的传感器能够不间断连续工作。
KHJ-F型煤矿用风电甲烷闭锁装置是由KHJ-F型煤矿用风电甲烷闭锁装置主机(以下简称主机)一台、CJC4 型煤矿用低浓度甲烷传感器及GJC4/100(B)智能型高低浓度甲烷传感器(以下简称传感器)三台(分别为T1、T2、T3)、KG5009风筒风量开关、KXB1矿用本质安全型声光报警器、GKT5L型开停传感器组成。
产品执行标准和型号说明型号含义:装置在掘进工作面的布置示意图如图1图1二主要技术指标主机的基本参数1 主机防爆型式:矿用隔爆兼本安型;主机防爆标志:Exd[ib]I2、主机基本容量3路模拟量输入、2路开关量输入、4路控制开关量输出接口。
甲烷自动断电风电闭锁的使用管理规定引言在风电行业中,甲烷产生是一种常见的现象。
一旦甲烷达到一定浓度,就会对人身安全和风电设备的稳定性造成影响。
为了防止甲烷泄露对人身和设备造成的潜在危害,风电机组添加了甲烷自动断电装置和风电闭锁装置。
自动断电装置自动断电装置是一种安全装置,用于在监控到甲烷浓度超过设定阈值时,自动切断风电机组电源。
自动断电装置对于保障人身和设备的安全至关重要,应该保持正常运行状态。
安装在新建风电场和现有风电场的升级改造过程中,自动断电装置应该是必备的安全设备。
具体安装位置和数量应根据风电设备和现场情况进行合理设计。
检查与维护自动断电装置应该定期进行检查和维护,以保证其正常运行状态。
具体维护内容包括:•清洁设备表面•检查传感器和控制器•更换损坏的电缆和插头•检查和更换电池风电闭锁装置风电闭锁装置是一种紧急停机装置,用于在监控到甲烷浓度超过设定阈值时,迅速切断风电机组转子的电源并刹车停机。
安装风电闭锁装置应该安装在适当的位置,以保证在发生紧急情况时可以及时使用。
安装位置应根据风电设备和现场情况进行合理设计。
检查与维护风电闭锁装置应该定期进行检查和维护,以保证其正常运行状态。
具体维护内容包括:•清洁设备表面•检查电气连接•检查电气元件•检查并更换损坏的零部件使用管理为了保证甲烷自动断电风电闭锁装置的正常运行和使用效果,下面提出以下的使用管理规定:工作人员工作人员应该经过专业培训,熟悉装置的使用原理、操作步骤和应急处理方式,在上岗前进行考核合格后方可上岗操作。
使用规定操作人员应该遵循以下规定:•不得超越自己的职责范围进行操作•在使用之前应检查装置是否处于正常运行状态•在操作中要注意安全,严禁私自更改系统参数•在紧急情况下必须及时调用设备,迅速切断风电机组转子的电源并刹车停机巡检和维护检查和维护应遵循以下规定:•每日定期巡查•定期进行检查和维护•巡检记录应保留在本地备查•工作人员发现隐患应当及时报告结论甲烷自动断电风电闭锁是保障风电安全重要的措施,要求在风电设备的安装和维护过程中应当充分考虑系统的完整性,保证装置的可靠性和安全性。

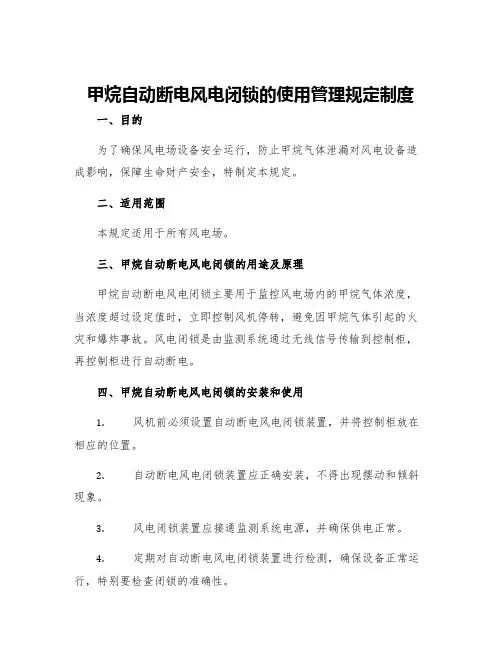

甲烷自动断电风电闭锁的使用管理规定制度一、目的为了确保风电场设备安全运行,防止甲烷气体泄漏对风电设备造成影响,保障生命财产安全,特制定本规定。
二、适用范围本规定适用于所有风电场。
三、甲烷自动断电风电闭锁的用途及原理甲烷自动断电风电闭锁主要用于监控风电场内的甲烷气体浓度,当浓度超过设定值时,立即控制风机停转,避免因甲烷气体引起的火灾和爆炸事故。
风电闭锁是由监测系统通过无线信号传输到控制柜,再控制柜进行自动断电。
四、甲烷自动断电风电闭锁的安装和使用1.风机前必须设置自动断电风电闭锁装置,并将控制柜放在相应的位置。
2.自动断电风电闭锁装置应正确安装,不得出现摆动和倾斜现象。
3.风电闭锁装置应接通监测系统电源,并确保供电正常。
4.定期对自动断电风电闭锁装置进行检测,确保设备正常运行,特别要检查闭锁的准确性。
五、甲烷自动断电风电闭锁的维护与保养1.定期进行设备的巡回检查,及时排除故障和隐患,确保风电场设备正常运行。
2.风电闭锁装置要进行定期检测,必要时要清洗或更换。
3.风电闭锁装置的维护保养记录应存档备查。
六、甲烷自动断电风电闭锁的管理和使用规定1.风电场经营、维护、检修等人员必须熟悉自动断电风电闭锁的原理、使用方法和操作程序,严格遵守本规定。
2.风电场应当定期检修和维护自动断电风电闭锁装置,确保安全性能的有效性。
3.相关人员必须按照相应操作要求进行操作,并保证操作规范。
4.对于因操作不当或意外造成的设备故障和事故,相关责任人需承担相应的法律责任。
七、附则本规定由风电场下发实施,经管理负责人评议、审批后生效。
本规定未尽事项,参照相关法律、法规和规章制度执行。
本规定解释权归风电场管理负责人所有。

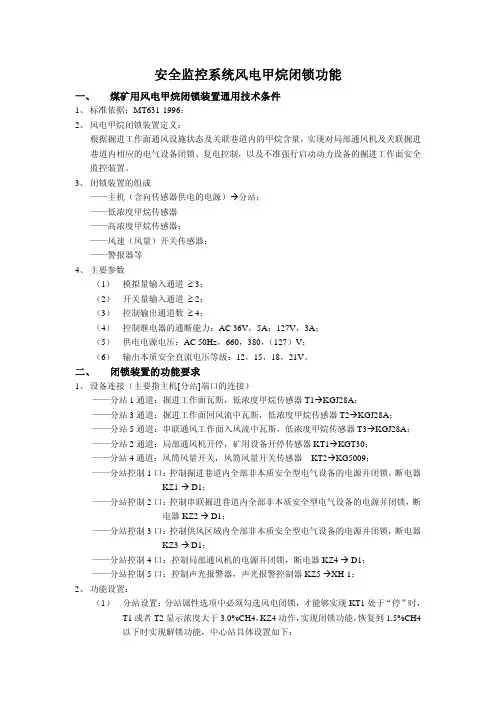

安全监控系统风电甲烷闭锁功能一、 煤矿用风电甲烷闭锁装置通用技术条件1、标准依据:MT631-1996;2、风电甲烷闭锁装置定义:根据掘进工作面通风设施状态及关联巷道内的甲烷含量,实现对局部通风机及关联掘进巷道内相应的电气设备闭锁、复电控制,以及不准强行启动动力设备的掘进工作面安全监控装置。
3、闭锁装置的组成——主机(含向传感器供电的电源)Æ分站;——低浓度甲烷传感器——高浓度甲烷传感器;——风速(风量)开关传感器;——警报器等4、主要参数(1) 模拟量输入通道≥ 3;(2) 开关量输入通道≥ 2;(3) 控制输出通道数≥ 4;(4) 控制继电器的通断能力:AC 36V,5A;127V,3A;(5) 供电电源电压:AC 50Hz,660,380,(127)V;(6) 输出本质安全直流电压等级:12,15,18,21V。

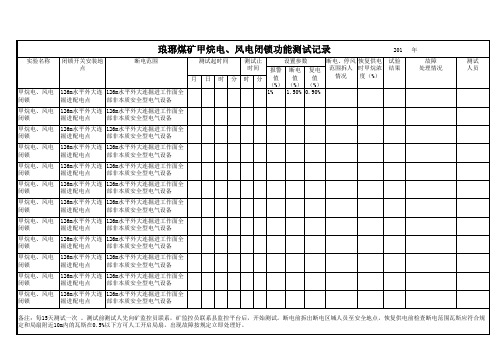

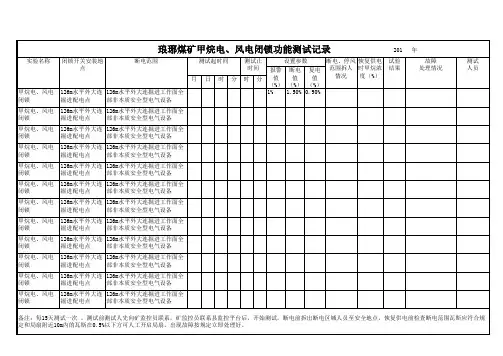

二、 闭锁装置的功能要求1、设备连接(主要指主机[分站]端口的连接)——分站1通道:掘进工作面瓦斯,低浓度甲烷传感器T1ÆKGJ28A;——分站3通道:掘进工作面回风流中瓦斯,低浓度甲烷传感器T2ÆKGJ28A;——分站5通道:串联通风工作面入风流中瓦斯,低浓度甲烷传感器T3ÆKGJ28A;——分站2通道:局部通风机开停,矿用设备开停传感器KT1ÆKGT30;——分站4通道:风筒风量开关,风筒风量开关传感器KT2ÆKG5009;——分站控制1口:控制掘进巷道内全部非本质安全型电气设备的电源并闭锁,断电器KZ1 Æ D1;——分站控制2口:控制串联掘进巷道内全部非本质安全型电气设备的电源并闭锁,断电器KZ2 Æ D1;——分站控制3口:控制供风区域内全部非本质安全型电气设备的电源并闭锁,断电器KZ3 Æ D1;——分站控制4口:控制局部通风机的电源并闭锁,断电器KZ4 Æ D1;——分站控制5口:控制声光报警器,声光报警控制器KZ5 ÆXH-1;2、功能设置:(1) 分站设置:分站属性选项中必须勾选风电闭锁,才能够实现KT1处于“停”时,T1或者T2显示浓度大于3.0%CH4,KZ4动作,实现闭锁功能,恢复到1.5%CH4以下时实现解锁功能,中心站具体设置如下:必须勾(2) 分站测点1设置:连接低浓度甲烷传感器KGJ28A,报警值1.0%,控制KZ5报警器,报警恢复值0.99%;断电值1.5%,控制掘进巷道内全部非本质安全型电气设备的电源KZ1,断电恢复值0.99%;中心站设置界面如下图:连接低浓度甲烷传感器KGJ28A ,报警值1.0%,控制KZ5报警器,报警恢复值0.99%;断电值1.0%,控制掘进巷道内全部非本质安全型电气设备的电源KZ1,断电恢复值0.99%;中心站设置界面如下图:(4)分站测点5设置:连接低浓度甲烷传感器KGJ28A ,报警值0.5%,控制KZ5报警器,报警恢复值0.49%;断电值0.5%,控制掘进巷道内全部非本质安全型电气设备的电源KZ2,断电恢复值0.49%;中心站设置界面如下图:接矿用设备开停传感器KGT30,“停”控制KZ3和KZ5,中心站设置界面如下图:(6)分站测点4设置:接风筒风量开关传感器,“停”控制KZ3和KZ5,中心站设置界面如下图:3、功能测试:(1)测试环境:装有KJ73N系统台式计算机1台,KJ306-J数据接口1台,大分站KJF86N(16)1台,开停传感器2台,分站测试箱一个,组装成一个简单的KJ73N系统,分站1通道接测试箱1路,分站2通道接开停传感器KGT30(1),分站3通道接测试箱2路,分站4通道接开停传感器KGT30(2),分站5通道接测试箱3路。
甲烷自动断电、风电闭锁的使用管理规定一、目的和适用范围为了保障企业生产过程中甲烷自动断电、风电闭锁设备的安全运行,有效防止火灾和其他意外事故的发生,订立本规定。
本规定适用于全部企业的生产过程中涉及甲烷自动断电、风电闭锁设备的安装、使用、维护和管理工作。
二、定义1.甲烷自动断电设备:指依据甲烷浓度自动检测报警并快速切断电源的设备。
2.风电闭锁设备:指在风速实现设定值时自动切断电源,并通过闭锁机构避开风轮转动的设备。
三、甲烷自动断电设备的使用管理1.甲烷自动断电设备的安装应符合国家标准和规定,确保设备稳定可靠、准确灵敏。
2.甲烷自动断电设备应设置在易产生甲烷的区域,并保证设备的检测范围掩盖到这些区域。
3.甲烷自动断电设备的检测参数和断电阈值应依据企业的实在情况进行合理设定,并进行定期检验和校准。
4.甲烷自动断电设备的工作情形应进行实时监测,发现异常情况,应及时处理,并记录相关情况和处理结果。
5.甲烷自动断电设备的维护保养应定期进行,确保设备的正常运行。
设备故障时应及时修复或更换设备。
6.甲烷自动断电设备的操作人员应经过特地培训,熟识设备的使用方法和应急处理流程,并能正确使用设备进行测试和操作。
7.甲烷自动断电设备的使用记录应完整、准确,包含设备的日常检查、维护保养、故障处理等。
四、风电闭锁设备的使用管理1.风电闭锁设备的安装应符合国家标准和规定,确保设备的可靠性和安全性。
2.风电闭锁设备的启动和运行参数应符合设备制造商的规定和要求,并留有合理的余量,以确保设备的正常运行。
3.风电闭锁设备应设置在风能利用装置的关键部位,确保当风速实现设定值时,设备及时切断电源并避开风轮转动。
4.风电闭锁设备的检测参数和闭锁阈值应依据企业的实在情况进行合理设定,并及时调整。
5.风电闭锁设备的工作情形应进行实时监测,发现异常情况应及时处理,并记录相关情况和处理结果。
6.风电闭锁设备的维护保养应定期进行,确保设备的正常运行。
煤矿监测监控综合技术手册出版社:煤矿科技出版社编著:编委会卷册数: 全四卷光盘数: 1CD开本: 16开精装定价:¥980.00元煤矿监测监控综合技术手册2008修订版详细目录:第一篇概论第一章煤矿安全监测监控基础知识第二章煤矿安全监测理论第三章煤矿监控系统中心站第四章监控系统应用软件第五章监测仪器抗干扰概述第二篇煤矿用典型传感器原理及新技术第一章传感器概述第二章矿用瓦斯传感器第三章一氧化碳传感器第四章风速传感器第五章烟雾传感器第六章温度传感器第七章开关量传感器第八章氧气传感器第九章压差传感器第三篇煤矿安全监测监控系统第一章煤矿安全监测监控系统概述第二章A—1(KJ10)型矿井安全监测系统第三章TF-200监控系统第四章KJ4型煤矿安全生产监测系统第五章KJ2型煤矿监测系统第六章KJ90型煤矿综合监控系统第七章KJ95型煤矿综合监控系统第八章AU—1(CMM-20)型煤矿集中监测系统第九章A—2型煤矿安全监控系统第十章其他煤矿安全监控系统第十一章监测系统的选型及维护修理第四篇煤矿瓦斯监测监控技术第一章概述第二章矿井瓦斯预测第三章瓦斯监测仪表第四章瓦斯抽放的监测第五章煤与瓦斯突出预测第六章瓦斯放抽监控系统第七章瓦斯监测仪器维修专用设备第八章瓦斯检测仪校正器第九章新型安全检测仪表第十章矿井瓦斯煤尘爆炸隔(抑)爆技术第十一章煤矿瓦斯综合治理相关标准第五篇矿井火灾预防检测监控技术第一章概述第二章矿井火灾隐患侦知及预警第三章矿井火灾检测技术第四章矿井防灾灭火系统自动监测与调节技术第五章矿井防灭火相关标准规范第六篇煤矿通风安全检测监控技术第一章概述第二章矿井通风系统第三章通风检测第四章矿井通风管理第五章煤矿通风相关标准规范第七篇煤矿粉尘监测监控技术第一章煤矿粉尘概述第二章粉尘的危害第三章粉尘监测概况第四章呼吸性粉尘监测仪器第五章呼吸性粉尘监测操作技术及数据整理第六章呼吸性粉尘中游离二氧化硅含量的分析第七章煤炭工业粉尘监测、治理及健康监护管理软件第八章煤矿防尘管理第九章煤矿粉尘监测监控相关标准联系电话:137********《现代煤矿“一通三防"与事故防治新技术及强制性标准实用手册》详细目录:详细目录第一篇现代煤矿“一通三防”安全技术开发总论第一章煤矿矿井环境气体危害分析与控制理论研究第二章煤矿安全数字分析与重大事故预测第三章煤矿“一通三防"安全技术开发第二篇现代煤矿“一通三防”网络体系构建与安全管理第一章煤矿“一通三防”网络体系构建第二章煤矿企业安全管理现状分析与安全技术创新第三章煤矿事故预防与处理第四章煤矿安全标准与认证管理第三篇现代煤矿“一通三防”安全检测监控新技术第一章煤矿用瓦斯传感器原理第二章气体传感器新技术第三章 KJ4煤矿安全监测系统第四章煤矿安全检测方法与新型安全检测仪表第四篇现代煤矿通风系统优化设计与安全性评价第一章矿井通风系统与采区通风系统第二章矿井通风网路第三章矿井通风系统优化设计第四章矿井通风系统安全评价第五章矿井通风系统优化设计在生产中应用第五篇现代煤矿矿井通风安全技术第一章矿井通风方式第二章矿井风流参数的测定及计算第三章矿井通风阻力参数及其计算第四章矿井风量调节与总风量确定第五章矿井局部通风技术第六章矿井通风新技术在生产中的应用第六篇现代煤矿通风新装备与通风管理第一章矿井通用通风设备第二章矿井通风新设备在矿井中的应用第三章矿井通风仪表及其性能测定第四章矿井通风安全管理第七篇现代煤矿瓦斯赋存、流动与涌出规律研究第一章瓦斯的产生与赋存第二章煤层瓦斯运移的基本规律第三章矿井瓦斯涌出及涌出量预测第四章瓦斯地质分析与生产中瓦斯涌出防治第八篇现代煤矿瓦斯抽放新技术第一章煤矿瓦斯抽放概述第二章瓦斯抽放参数的测定与计算第三章煤矿瓦斯抽放新技术第四章上隅角瓦斯积聚防治技术第五章现代煤矿瓦斯抽放技术在实践中的应用第九篇现代煤矿煤(岩石)与瓦斯突出安全新技术第一章煤与瓦斯突出特征及原因分析第二章煤一瓦斯突出机理及一般规律第三章煤与瓦斯突出预测与防治技术第四章煤矿瓦斯爆炸预防技术第五章“球壳失稳”机理及其防突技术第六章现代瓦斯防治技术在生产中的应用第十篇煤自燃机理及其预测预报第一章煤自燃机理分析第二章煤自燃环境分析第三章煤炭自燃预测预报第四章留煤柱开采自燃的预防第五章无煤柱开采自燃的预防第十一篇现代煤矿火灾安全新技术第一章均压防灭火技术第二章注浆与注砂防灭火技术第三章堵漏防灭火技术第四章凝胶防灭火技术第五章氮气防灭火技术第六章防灭火技术的组织与管理第七章现代防火材料、防灭火技术在煤矿生产中的应用第十二篇现代煤矿煤尘产生与扩散控制技术第一章煤尘的产生、性质及危害第二章煤层注水防尘技术第三章喷雾降尘技术第四章通风除尘技术第五章密闭抽尘及净化技术第六章现代防尘技术在生产中的应用第十三篇现代煤矿煤尘防爆技术第一章煤尘爆炸因素分析第二章被动式隔爆技术第三章自动抑爆技术第十四篇现代煤矿“一通三防"适用法规标准汇编。
安装、使用产品前请仔细阅读产品使用说明!执行标准号:Q/FZG2010-2008KHJ-F型煤矿用风电、甲烷闭锁装置使用说明周寨煤业有限责任公司目录一、概述 (2)二、工作原理 (3)三、技术参数 (3)四、控制功能 (5)五、显示功能 (6)六、使用安装 (6)七、试验运行 (8)八、断电仪用法 (10)九、维护与修理 (10)十、故障与排除 (11)十一使用注意事项 (11)十二随机文件及备、附件 (12)十三附录 13一.概述KHJ-F型煤矿用风电甲烷闭锁装置(下简称装置),是根据现行《煤矿用风电甲烷闭锁装置通用技术条件》(MT631-96)、《煤矿用固定式甲烷断电仪通用技术条件》(AQ6208-2007)、《爆炸性气体环境用电气设备》(GB3836-2000)、新版《煤矿安全规程》(2001年版)以及MT209-90、MT281-94、MT443-95等相关的煤炭行业标准设计的。
它是适用于煤矿井下掘进工作面的一种安全监控设备,它是根据掘进工作面与其相关巷道内的甲烷浓度,局部通风机的开停状态,风量大小,实现对局部通风机及关联巷道内相应的电器设备的可靠起动、断电闭锁以及解锁复电的控制。
可实现监视区域内甲烷浓度跟踪显示、报警,并对被控电器设备进行闭锁和解锁控制。
内部设有一组容量为2Ah的可充电电池组,保证交流供电电源掉电时,自动投入到电池组的工作,使主机及其配接的传感器能够不间断连续工作。
KHJ-F型煤矿用风电甲烷闭锁装置是由KHJ-F型煤矿用风电甲烷闭锁装置主机(以下简称主机)一台、CJC4 型煤矿用低浓度甲烷传感器及GJC4/100(B)智能型高低浓度甲烷传感器(以下简称传感器)三台(分别为T1、T2、T3)、KG5009风筒风量开关、KXB1矿用本质安全型声光报警器、GKT5L型开停传感器组成。
产品执行标准和型号说明型号含义:装置在掘进工作面的布置示意图如图1图1二主要技术指标主机的基本参数1 主机防爆型式:矿用隔爆兼本安型;主机防爆标志:Exd[ib]I2、主机基本容量3路模拟量输入、2路开关量输入、4路控制开关量输出接口。
风电瓦斯闭锁说明书风电瓦斯闭锁说明书1.系统功能时,声光报警;掘进工作面甲烷1)掘进工作面甲烷浓度达到或超过1.0%CH4时,切断掘进巷道内全部非本质安全型电气设备的电源浓度达到或超过1.5%CH4并闭锁;当掘进工作面甲烷浓度低于1.0%CH时,自动解锁;4时,声光报警,同2)当掘进工作面回风流中的甲烷浓度达到或超过1.0%CH4时切断掘进巷道内全部非本质安全型电气设备的电源并闭锁;当掘进工作面回风时,自动解锁;流中的甲烷浓度低于1.0%CH43)被串掘进工作面入风流中甲烷浓度达到或超过0.5%CH时,声光报警,同4时切断被串掘进巷道内全部非本质安全型电气设备的电源并闭锁;当被串掘进工时,自动解锁;作面入风流中甲烷浓度低于0.5%CH44)局部通风机停止运转或风筒风量低于规定值时,声光报警,同时切断供风区域的全部非本质安全型电气设备的电源并闭锁;当局部通风机或风筒恢复正常工作时,自动解锁;5)局部通风机停止运转,掘进工作面或回风流中甲烷浓度大于3.0%CH时,4应对局部通风机进行闭锁使之不能起动,只有通过密码操作软件或使用专用工具时,自动解锁。
方可人工解锁;当掘进工作面或回风流中甲烷浓度低于1.5%CH46)与闭锁控制有关的设备(含分站、电源、甲烷传感器、断电控制器等)故障或断电时,切断该设备所监控区域的全部非本质安全型电气设备的电源并闭锁。
与闭锁控制有关的设备接通电源1min内,应继续闭锁该设备所监控区域的全部非本质安全型电气设备的电源。
当与闭锁控制有关的设备工作正常并稳定运行后,自动解锁。
严禁对局部通风机进行故障闭锁控制。
2.调试步骤(无上位机的情况下)风电瓦斯闭锁试验方法甲烷、风、电闭锁试验按下列方法进行测试:甲烷、风、电闭锁试验按下列方法进行测试(2路近程和6路远程在常闭情况下测量):(1) 1号输入口:接高低浓度甲烷传感器T1,监测掘进工作面瓦斯;(2) 2号输入口:接高低浓度甲烷传感器T2,监测掘进工作回风流中瓦斯,(3) 3号输入口:接高低浓度甲烷传感器T3,监测被串掘进工作面入风流中瓦斯,(4) 4号输入口:接设备开停传感器KT1,监测局部通风机开停;(5) 5号输入口:接设备开停传感器KT2,监测局部通风机开停;(6) 6 号输入口:接风筒风量开关传感器KT3,监测风筒风量;(7) 1号控制口:KZ1接断电器DDQ1,控制掘进巷道内全部非本质安全型电气设备的电源;(8) 2号控制口:KZ2接断电器DDQ2,控制被串掘进巷道内全部非本质安全型电气设备的电源;(9) 3号控制口:KZ3接断电器DDQ3,控制供风区域的全部非本质安全型电气设备的电源;(10) 4号控制口:KZ4接断电器DDQ4,控制局部通风机;(11) 5号控制口:KZ5接声光报警器,控制声光报警。
