第八、九讲 变电站事故处理及典型案例分析

变电运行事故分析及处理近年来我国电网改扩建工程项目不断增多，随着各地电网建设规模的不断扩展，变电运行事故发生也较为频繁，这对人们正常的用电带来了较大的影响。

因此需要有效的提高变电运行质量，有效的降低变电运行事故发生机率，确保电网运行的安全性和可靠性。

本文分析了变电运行事故分析及处理。

标签：变电运行事故;设备;自动化装置;安全管理1变电运行出现事故的原因1.1变电设备设计以及维护问题在变电运行事故中，设计不达标、制造不合格是引发变电运行事故的主要原因。

因此，对于电力系统的每个设计与制造部分，都必须认真，从源头上避免不达标产品对电力设备安全运行造成的影响。

从目前的设计与构造问题来看，主要表现在设计缺陷、质量部达标、电网型号与设备型号不匹配等造成。

一旦出现这类现象，不仅不能保障运行质量，还会引发变电运行问题。

从电力系统出现变电事故的原因来看，大多是设备老化，没有及时得到维护造成的问题。

很多变电站由于设备元件、技能随着使用时间的推移逐渐老化，在没有及时维护或者更换的环境中，就很容易出现事故。

另外，由于工作人员操作技能与职业素质操作差异，经常不按照规范使用设备，从而直接加剧了设备的老化进程，在使用寿命缩短的过程中，也就很容易造成变电事故。

因此，在电力系统运行中，工作人员必须及时对相关设备进行维护、检修，对于已经发现的老化设备，及时对其维护或者更换;在操作人员严格按照施工规范操作的过程中，从根本上减少对相关设备不必要的影响，同时这也是避免变电事故的有效方法。

1.2安全管理问题在管理上的一些问题是导致变电运行事故的间接原因。

第一，变电运行管理工作随意性大，部分领导没有转变传统的管理理念，习惯于发号施令，不能结合变电运行实际开展安全管理工作，没有将安全管理落实到行动当中。

在变电运行管理上，头痛医头脚痛医脚，没有合理的管理规划。

第二，各种监督机制、规章制度落实不到位。

为了强化电力运行管理工作，相关部门陆续出台了《变电站管理规范》、《安全生产工作规定》、《电力安全工作规程》等行为标准规范。

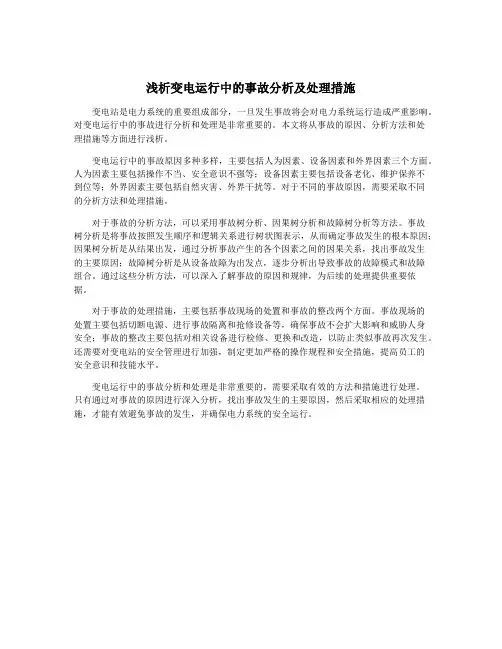

浅析变电运行中的事故分析及处理措施变电站是电力系统的重要组成部分，一旦发生事故将会对电力系统运行造成严重影响。

对变电运行中的事故进行分析和处理是非常重要的。

本文将从事故的原因、分析方法和处理措施等方面进行浅析。

变电运行中的事故原因多种多样，主要包括人为因素、设备因素和外界因素三个方面。

人为因素主要包括操作不当、安全意识不强等；设备因素主要包括设备老化、维护保养不到位等；外界因素主要包括自然灾害、外界干扰等。

对于不同的事故原因，需要采取不同的分析方法和处理措施。

对于事故的分析方法，可以采用事故树分析、因果树分析和故障树分析等方法。

事故树分析是将事故按照发生顺序和逻辑关系进行树状图表示，从而确定事故发生的根本原因；因果树分析是从结果出发，通过分析事故产生的各个因素之间的因果关系，找出事故发生的主要原因；故障树分析是从设备故障为出发点，逐步分析出导致事故的故障模式和故障组合。

通过这些分析方法，可以深入了解事故的原因和规律，为后续的处理提供重要依据。

对于事故的处理措施，主要包括事故现场的处置和事故的整改两个方面。

事故现场的处置主要包括切断电源、进行事故隔离和抢修设备等，确保事故不会扩大影响和威胁人身安全；事故的整改主要包括对相关设备进行检修、更换和改造，以防止类似事故再次发生。

还需要对变电站的安全管理进行加强，制定更加严格的操作规程和安全措施，提高员工的安全意识和技能水平。

变电运行中的事故分析和处理是非常重要的，需要采取有效的方法和措施进行处理。

只有通过对事故的原因进行深入分析，找出事故发生的主要原因，然后采取相应的处理措施，才能有效避免事故的发生，并确保电力系统的安全运行。

变电站火灾案例及分析报告总结概述：近年来，随着社会的发展和电力需求的增加，变电站作为重要的能源转换与分配装置，在供电系统中扮演着关键角色。

然而，鉴于其特殊性质，变电站火灾带来巨大的破坏和风险。

本文将通过对几起变电站火灾案例进行分析，并根据相关数据收集和经验成果总结出一些关键问题。

一、案例一：XX地区某高压变电站火灾情况描述：在XX地区某高压变电站发生了一起严重火灾事故。

起初，工作人员发现排烟系统有异常反应，并迅速报警。

不幸的是，在获得消防部门到场时间时，整个变电站已被大火吞噬。

原因分析：1. 设备故障：通过调查报告分析显示，该次火灾起始于一个过载保护开关出现意外断路导致局部温度升高。

由于未及时采取措施处理此类故障点，引发了进一步恶化。

2. 漏油泄露：调查结果表明，在事故前期，绝缘油系统发生了泄漏，导致变压器运行温度升高。

这种漏油现象使得绝缘性能降低，增加了局部火灾风险。

教训与经验：1. 设备维护：及时检查和保养设备是预防火灾的重要措施。

对于设备异常，需要及时采取补救措施，以避免进一步情况恶化。

2. 定期排查：定期检查各个关键部位，尤其是油系统密封件的磨损程度、电力线路的接触情况等问题。

当发现任何异常情况时，应立即报告并进行修复。

二、案例二：XX公司变电站火灾事故情况描述：在某个夏季炎热的日子里，由于过载使用空调和其他高耗电设备，XX公司自有变电站突然发生了火灾事故。

幸运的是，在机构积极配合下消防人员得以迅速扑灭火势，并无人员伤亡。

原因分析：1. 高负荷运行：尽管供电专家警告过企业不要超载使用电力设备，但出于利润追求和管理疏忽，XX公司变电站在高负荷运行时长达数周。

这种过度使用直接导致电路超载和设备损坏。

2. 自动断路器失效：调查发现，由于经常性的超负荷运行，自动断路器触发装置出现损耗等问题而无法正常工作。

缺乏有效的防护措施是事故发生的根本原因之一。

教训与经验：1. 安全管理：企业应建立严格的安全管理制度，并提供必要的培训与指导，以确保员工对供电安全和预防火灾有足够的认识和了解。

变电站事故处理案例在变电站运行管理中，事故处理是一个非常重要的环节。

一旦发生事故，不仅会造成设备损坏，还可能对人员安全和供电可靠性造成影响。

下面我们以一个实际案例为例，来介绍变电站事故的处理过程和经验教训。

某变电站发生了一起设备故障事故，导致供电中断。

在接到故障报警后，现场工作人员立即启动应急预案，迅速赶往现场进行处置。

首先，他们对现场进行了安全评估，确保没有人员受伤并采取了必要的安全防护措施。

随后，他们通过对设备进行检查和测试，确定了故障的具体位置和原因，发现是一台高压开关出现了故障。

针对这一故障，工作人员迅速采取了措施，首先是切断故障设备，并对其进行隔离。

随后，他们对周边设备进行了全面检查，确保没有其他设备受到影响。

同时，他们联系了设备厂家和专业维修团队，对故障设备进行了维修和更换。

在保证安全的前提下，他们尽快恢复了供电，最大限度地减少了停电时间。

通过这次事故处理，我们总结出了一些经验教训。

首先，及时响应和处置是非常重要的，可以最大限度地减少事故的影响。

其次，安全评估和防护措施必须得到重视，不能因为急于恢复供电而忽视安全风险。

再次，需要建立健全的备件库和维修团队，以便能够迅速进行设备更换和维修。

最后，事后需要进行事故分析和总结，找出事故的原因和改进的措施，以避免类似事故再次发生。

综上所述，变电站事故处理是一个复杂而重要的工作，需要工作人员具备专业的知识和技能，以及良好的应急响应能力。

只有通过不断总结经验教训，加强设备管理和维护，才能有效地提高变电站的安全可靠性，确保供电的稳定和可靠。

希望通过这个案例的分享，能够对大家有所启发和帮助。

变电站现场事故处理及典型案例分析2．重合闸投入方式WXH-11X型微机线路保护重合闸（CPU4）和LFP-902A型线路成套快速保护装置重合闸（CPU2）均为独立启动，独立出口。

WXH-11X型微机线路保护重合闸把手在单重位置，出口连接片在停用位置。

LFP-902A重合闸把手在单重位置，出口连接片在加用位置（双微机保护重合闸一般只投一套）。

3．单相重合闸的动作时间选择原则（1）要大于故障点灭弧时间及周围去游离的时间。

在断路器跳闸后，要使故障点的电弧熄灭并使周围介质恢复绝缘强度，是需要一定时间的，必须在这个时间以后进行合闸才有可能成功。

（2）要大于断路器及其机构复归状态准备好再次动作时间。

在断路器跳闸以后，其触头周围绝缘强度以及灭弧室灭弧介质的恢复是需要一定的时间。

同时其操作机构恢复原状准备好再次动作也需要一定的时间。

（3）无论是单侧电源还是双侧电源，均应考虑两侧选相元件与继电保护以不同时限切除故障的可能性。

（4）考虑线路潜供电流所产生的影响。

4．保护通道220kV线路采用闭锁式通道，如图2-2所示，闭锁式保护在区内故障时，两侧方向元件判断为正方向，因此保护均收不到对侧的闭锁信号。

5．对DZ的分析由于故障点在线路中间，不在DZ（突变量距离元件）范围内，并且两侧的保护动作相同，所以表2-1、2-2所示的保护动作属正确。

八、事故分析（F侧）1．大电流接地系统单相接地短路特点（1）单相接地短路故障点故障相电流的正序、负序和零序分量大小相等方向相同，因此故障相电流与大小相等，方向相同。

（2）非故障相短路电流为零。

（3）单相接地短路故障相电压为零。

（4）短路点两非故障相电压幅值相等，相位角为，它的大小取决于之比。

2．保护动作情况分析故障测距反映的故障点位置如图2-2所示，为线路中间，距F站66.7km。

图2-2 FT线路故障点第一套保护WXH-11X动作逻辑，线路发生故障后，线路两侧保护启动元件动作，启动高频发信机发信，同时两侧高频零序方向元件均判断为正方向（区内）故障而停信，高频零序保护出口保护速动出口跳闸；接地距离保护因故障计算程序较零序慢在故障发生后19 ms动作出口。

1 事故处理的主要任务1)及时发现事故，尽快限制事故的发展和扩大，消除事故的根源，迅速解除事故对人身和设备的威胁。

2)尽一切可能确保设备继续运行，以保证对用户的正常供电。

3)密切与调度员联系，尽快恢复对已停用户供电，特别是要尽可能确保重要用户的供电。

4)调整电网运行方式，使其恢复正常。

2 处理事故的一般原则1)电网发生事故或异常情况时，运行值班员必须冷静、沉着、正确判断事故情况，不可慌乱匆忙或未经慎重考虑即行处理，以免造成事故的发展和扩大。

2)迅速、准确地向当值调度员汇报如下情况：①异常现象、异常设备及其它有关情况；②事故跳闸的开关名称、编号和跳闸时间；③保护装置的动作情况；④频率、电压及潮流的变化情况；⑤人身安全及设备损坏情况；⑥若未能及时全面了解情况，可先做简单汇报，待详细检查清楚后，再做具体汇报。

3)处理事故，凡涉及到设备操作，必须得到所辖调度的命令或同意。

4)处理事故时，值长、主值、副值均应坚守岗位，不可擅自离开，随时保持通讯联系。

5)处理事故时，地调向运行人员发命令时，运行人员应立即执行，并将执行结果同时汇报地调。

6)处理事故时，除领导和有关人员外，其它无关工作人员均应退出事故现场。

7)处理事故时，值班员应迅速执行当值调度员一切指令。

若值班员认为当值调度员有错误时，应予指出，当值班员仍确定自己的指令是正确的，值班员应立即执行。

但直接威胁人身和设备安全的指令，任何情况下均不得执行，并将拒绝理由汇报当值调度员和上级领导。

8）处理事故时，当值班员对当值调度员的指令不了解或有疑问时，应询问明白后再执行。

9）事故处理中出现下列情况，值班员可立即自行处理，但事后应迅速汇报当值调度员：①运行中设备受损伤威胁，应加以隔离；②直接对人身有严重威胁的设备停电；③确认无来电的可能，将已损坏的设备隔离。

10）交接班时发生事故，且交接班后的签字手续尚未完成，仍由交班者负责处理，接班者协助处理。

事故处理告一段落或已结束，才允许交接班。

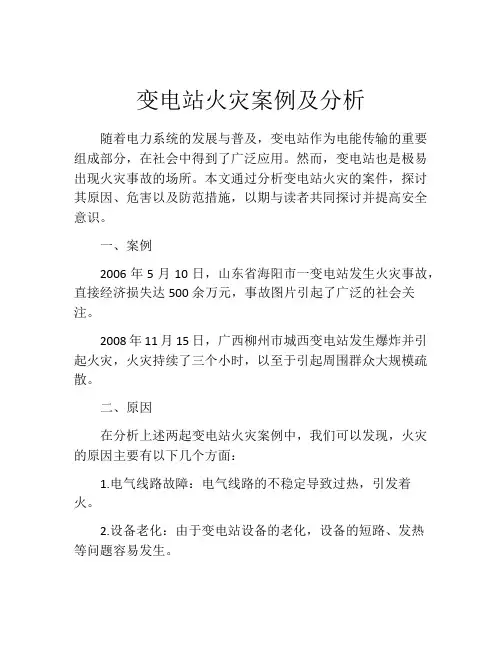

变电站火灾案例及分析随着电力系统的发展与普及，变电站作为电能传输的重要组成部分，在社会中得到了广泛应用。

然而，变电站也是极易出现火灾事故的场所。

本文通过分析变电站火灾的案件，探讨其原因、危害以及防范措施，以期与读者共同探讨并提高安全意识。

一、案例2006年5月10日，山东省海阳市一变电站发生火灾事故，直接经济损失达500余万元，事故图片引起了广泛的社会关注。

2008年11月15日，广西柳州市城西变电站发生爆炸并引起火灾，火灾持续了三个小时，以至于引起周围群众大规模疏散。

二、原因在分析上述两起变电站火灾案例中，我们可以发现，火灾的原因主要有以下几个方面：1.电气线路故障：电气线路的不稳定导致过热，引发着火。

2.设备老化：由于变电站设备的老化，设备的短路、发热等问题容易发生。

3.恶劣环境：电力生产过程中，会出现难以避免的恶劣环境：例如污染、潮湿等。

4.过载：当电网电压过高，电流突然增大的时候，会使设备过载，从而引发火灾。

三、危害火灾事故的发生会带来各种各样的危害，它不仅会对人身财产造成严重的威胁，对于整个能源传输系统也会造成极大的影响。

梳理一下变电站火灾带来的负面影响：1.影响供电：变电站是电力供应过程不可或缺的一环，火灾事故会影响供电的正常进行，给社会带来严重的影响。

2.危及人员安全：发生火灾事故后，有人员的安全也无法得到保证。

3.造成巨额经济损失：发生火灾后，电站的机器设备受到极大损失，造成不可避免的经济损失。

四、防范措施对于变电站火灾事故，我们应该从以下几个方面采取防范措施：1.设备的维护：需要定期检测维护变电站的设备，及时修理老化损坏的设备，保证设备的正常运转。

2.加强环境监测：尽最大化能够减少变电站发生恶劣环境的可能，比如加强环境监测，保持地面地下设备的清洁和通风，以及防止污染的渗入。

3.制定细致的应急预案：在实际情况中，必须制定一份完整合理的应急预案，或预先通过演练的方式让大家增加熟练度。

110kV变电所典型事故案列第一章110kV变电所主接线110kV变电站根据供电可靠性、经济性、环境条件等多个因素，采用了不同的主接线方式，其中大多数采用内桥、单母线分段接线，还有少量的线变组接线。

各种接线都有其特有的优缺点：一、内桥接线：优点：设备少、接线清晰简单，引出线的切除和投入比较方便，运行灵活性好，还可采用备用电源自投装置。

缺点：当变压器检修或故障时，要停掉一路电源和桥断路器，并且把变压器两侧隔离开关拉开，然后再根据需要投入线路断路器，这样操作步骤较多，继电保护装置也较复杂。

二、单母分段接线：优点：接线简单清晰、设备少、操作方便、便于扩建和采用成套配电装置。

缺点：不够灵活可靠，任意元件故障或检修，均须使整个配电装置停电。

单母线可用隔离开关分段，但当一段母线故障时，全部母线仍需短时停电，在用隔离开关将故障的母线段分开后才能恢复非故障段的供电。

三、线变组接线：优点：具有小型化、高可靠性、安全性好、安装周期短、维护方便、检修周期长等优点。

缺点：设备价格昂贵，一般在环境污秽条件恶劣，地价昂贵的城区等少数变电所采用。

第二章 110kV变电所主要的保护配置一、线路保护线路保护的配置主要是保证在故障来临时，保护能快速、可靠、正确的切除故障，以保证非故障设备的正常运行。

1、10kV线路保护三段式过流保护：电流速动保护、限时电流速动保护、过电流保护；过流加速保护：是独立的一段过流保护，与重合闸配合可选择前加速或后加速；三相一次重合闸；2、35kV线路保护三段式过流保护：电流速动保护、限时电流速动保护、过电流保护；过流加速保护：是独立的一段过流保护，与重合闸配合可选择前加速或后加速；三相一次重合闸；二、主变保护现代生产的变压器，在构造上是比较可靠的，故障机会较少。

但在实际运行中，还要考虑发生各种故障和异常工作情况的可能性，因此必须根据变压器的容量和重要程度装设专用的保护装置。

变压器的故障可分为本体故障和引出线故障两种。

第1篇一、引言变电站作为电力系统的重要组成部分，其安全稳定运行对保障我国电力供应具有重要意义。

然而，近年来，我国变电站事故频发，给人民群众生命财产安全和社会稳定带来了严重威胁。

为提高变电站安全管理水平，本文将以一起典型变电站事故案例为切入点，进行警示教育，以期引起广大电力工作者的重视。

二、事故案例某年某月，我国某地区一座110千伏变电站发生一起重大火灾事故。

事故原因为：变电站内一台油浸式变压器绝缘油泄漏，遇高温变压器油位计处发生爆炸，引发火灾。

事故造成变电站设备损坏，周边环境受到污染，直接经济损失数百万元。

三、事故原因分析1. 设备老化：该变电站投入使用已有20多年，设备老化严重，部分设备存在安全隐患。

2. 监控系统缺陷：变电站监控系统存在缺陷，未能及时发现变压器绝缘油泄漏问题。

3. 安全管理制度不完善：变电站安全管理规章制度不健全，现场操作人员安全意识淡薄。

4. 维护保养不到位：变压器绝缘油泄漏问题未能得到及时处理，维护保养工作不到位。

5. 应急预案不完善：事故发生后，应急预案启动不及时，应急响应能力不足。

四、警示教育1. 加强设备维护保养：对变电站设备进行全面检查，及时更换老化设备，确保设备安全稳定运行。

2. 完善监控系统：提高变电站监控系统的准确性和可靠性，及时发现并处理设备隐患。

3. 严格执行安全管理制度：加强现场操作人员安全教育培训，提高安全意识，严格执行安全操作规程。

4. 加强维护保养工作：定期对变电站设备进行维护保养，确保设备运行正常。

5. 完善应急预案：制定科学合理的应急预案，提高应急响应能力，确保事故发生后能够迅速有效地进行处理。

6. 建立健全安全管理体系：从组织、制度、技术、管理等各方面入手，建立健全安全管理体系，提高变电站安全管理水平。

五、结论变电站事故案例警示我们，电力系统安全稳定运行至关重要。

广大电力工作者要深刻吸取事故教训，加强安全管理，提高自身安全意识，确保电力系统安全稳定运行。

浅析变电运行中的事故分析及处理措施随着电力行业的发展和电网规模的扩大，变电站作为电力系统中重要的组成部分，其运行安全也变得越来越重要。

由于各种原因，变电运行中的事故仍然时有发生。

本文将对变电运行中事故的分析及处理措施进行浅析。

变电运行中的事故包括两个方面，一是设备事故，即变电设备的损坏或故障导致的事故，例如变压器的短路、断路器的跳闸等；二是操作事故，即操作人员的错误操作导致的事故，例如操作不当引起的电击事故、操作失误导致的事故等。

对于设备事故，需要通过定期检修和维护，及时排除设备的潜在故障隐患。

而对于操作事故，需要通过加强操作人员的培训和考核，提高操作人员的操作水平和安全意识。

对于变电运行中的事故，需要进行事故分析，找出事故的原因和影响因素，以便采取相应的处理措施。

事故分析可以采用“鱼骨图”法，将事故的原因按照人员、设备、材料、方法和环境等方面进行分类，分析每个方面对事故的影响程度，并找出事故的根本原因。

还可以借鉴故障树分析法，通过构建事故发生的逻辑树状结构，找出导致事故的最基本的事件。

通过事故分析，可以为进一步的处理措施提供依据。

针对变电运行中的事故，需要采取一系列的处理措施，以防止事故的发生和扩大。

如加强设备检修和维护，定期对变压器、断路器等设备进行检查和维护，及时发现并排除设备的故障隐患；加强设备运行监测，通过设备的实时监测，及时发现设备的异常情况，并及时采取措施进行处理；加强操作人员的培训和考核，提高操作人员的操作水平和安全意识，确保操作人员能够正确地操作设备；加强事故应急管理，制定完善的应急预案，建立专业的应急队伍，确保在事故发生时能够及时有效地进行事故处理和救援。

变电运行中的事故分析及处理措施是保障电网运行安全的重要环节。

通过事故分析，可以找出事故的原因和影响因素，为制定处理措施提供依据；通过采取一系列的处理措施，可以预防事故的发生和扩大，确保变电运行的安全稳定。

各个电力企业和电网管理部门应该高度重视变电运行中的事故分析及处理措施，加强对变电设备的检修和维护，提高操作人员的操作水平和安全意识，确保电网的安全运行。
