旋风式除尘器简介

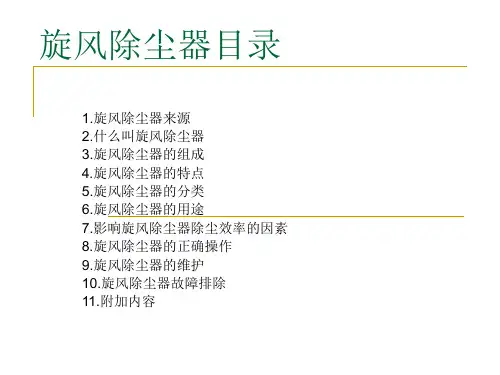

旋风除尘器目录1.旋风除尘器来源2.什么叫旋风除尘器3.旋风除尘器的组成4.旋风除尘器的特点5.旋风除尘器的分类6.旋风除尘器的用途7.影响旋风除尘器除尘效率的因素8.旋风除尘器的正确操作9.旋风除尘器的维护10.旋风除尘器故障排除11.附加内容1.旋风除尘器旋风除尘器于1885年开始使用，是除尘装置的一类。

除沉机理是使含尘气流作旋转运动，借助于离心力降尘粒从气流中分离并捕集于器壁，再借助重力作用使尘粒落入灰斗。

2.什么叫旋风除尘器旋风除尘器是除尘装置的一类。

旋风除尘器是利用气流经过一特制之气室（旋风器）产生旋转利用，而气流中的尘粒经过气流的旋转而产生离心力，此时气流速度变慢，因此尘粒与空气在旋转器内产生分离作用，亦即尘粒集中于旋风器内，使排出都为清净空气。

本设备有单筒及多桶各类规格，是中央集尘系统初端之粉尘收集器。

图解旋风除尘器工作原理3.旋风除尘器的组成普通旋风除尘器是由进气管、排气管、圆筒体、圆锥体和灰斗组成。

1.构造简单、没有运动部件：操作简便、维护容易。

2.不须特别基楚工事、室内外可使用3. 除尘器敷设耐磨、耐腐蚀内衬后，可用以净化含高腐蚀性粉尘的烟气。

4.可干法清灰，可用以回收有价值的粉尘；5.价格便宜，维护方便等优点，是工业应用较广泛的除尘设备之一⏹①高效旋风除尘器，其筒体直径较小，用来分离较细的粉尘，除尘效率在95%以上；⏹②大流量旋风除尘器，筒体直径较大，用于处理很大的气体流量，其除尘效率为50-80%以；⏹③通用型旋风除尘器，处理风量适中，因结构形式不同，除尘效率波动在70-85%之间，⏹④防爆型旋风除尘器，本身带有防爆阀，具有防爆功能。

⏹根据结构形式，可分为长锥体、圆筒体、扩散式、旁路型。

⏹按组合、安装情况分为内旋风除尘器、外旋风除尘器、立式与卧式以及单筒与多管旋风除尘器。

⏹按气流导入情况，气流进入旋风除尘后的流路路线，以及带二次风的形式可概括地分为以下两种：⏹①切流反转式旋风除尘器②轴流式旋风除尘器适用行业：电子业、制鞋、木业、食品、饲料、皮革、化工、橡胶、塑料、研磨、农业、医业、表面处理、电子、半导体、机械加工，冶金建材，铸造，矿山，水泥，采掘的粉尘粗、中级净化……等。

旋风除尘器工作原理
旋风除尘器是一种常见的粉尘处理设备，它通过利用离心力原理来分离和过滤粉尘。

其工作原理如下：
1. 原始气体进入旋风除尘器：首先，含有粉尘的气体进入旋风除尘器的进气口。

该气体在进入除尘器后会形成一个旋涡状的气流。

2. 旋转流产生离心力：由于旋转流动，气流中的颗粒会受到离心力的作用。

根据物理学原理，较重的颗粒会向外边缘移动，而较轻的颗粒则更接近旋风除尘器的中心。

3. 离心力分离粉尘：在旋风除尘器的中心形成的气流核心区域，几乎没有颗粒穿过。

而在边缘区域，离心力将较大颗粒推向除尘器的壁面。

4. 粉尘沉积和收集：被推向壁面的颗粒会沿着除尘器的锥形罩壁下滑，最终落入除尘器的底部积尘斗中。

而较小的颗粒会随着气流通过旋风除尘器。

5. 干净气体排放：在旋风除尘器中，净化过程之后的气体通过除尘器的顶部中央排出，以供后续处理或直接排放。

旋风除尘器的工作原理基于物料的离心分离效应，通过将粉尘从气体中分离出来，从而使气体净化并达到排放标准。

它被广泛应用于工业生产中对粉尘处理的需求。

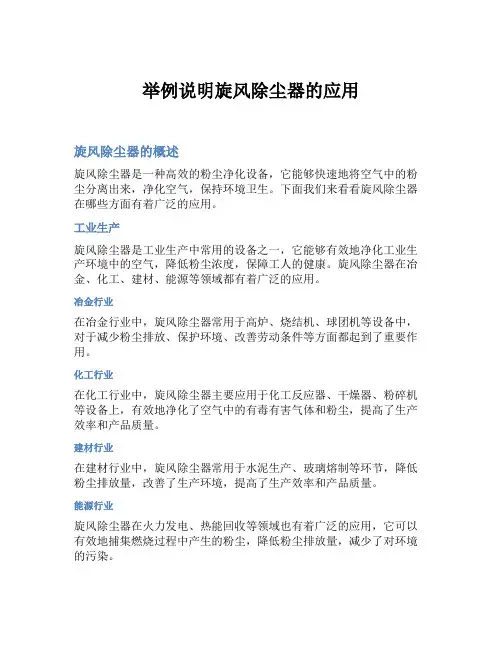

举例说明旋风除尘器的应用旋风除尘器的概述旋风除尘器是一种高效的粉尘净化设备，它能够快速地将空气中的粉尘分离出来，净化空气，保持环境卫生。

下面我们来看看旋风除尘器在哪些方面有着广泛的应用。

工业生产旋风除尘器是工业生产中常用的设备之一，它能够有效地净化工业生产环境中的空气，降低粉尘浓度，保障工人的健康。

旋风除尘器在冶金、化工、建材、能源等领域都有着广泛的应用。

冶金行业在冶金行业中，旋风除尘器常用于高炉、烧结机、球团机等设备中，对于减少粉尘排放、保护环境、改善劳动条件等方面都起到了重要作用。

化工行业在化工行业中，旋风除尘器主要应用于化工反应器、干燥器、粉碎机等设备上，有效地净化了空气中的有毒有害气体和粉尘，提高了生产效率和产品质量。

建材行业在建材行业中，旋风除尘器常用于水泥生产、玻璃熔制等环节，降低粉尘排放量，改善了生产环境，提高了生产效率和产品质量。

能源行业旋风除尘器在火力发电、热能回收等领域也有着广泛的应用，它可以有效地捕集燃烧过程中产生的粉尘，降低粉尘排放量，减少了对环境的污染。

其他应用场合除了工业生产领域，旋风除尘器在其他领域也有着广泛的应用。

比如在医院、实验室、食品加工等场合，旋风除尘器可以起到净化空气、保护人体健康和提高生产效率的重要作用。

总结综上所述，旋风除尘器在工业生产和其他领域中都有着广泛的应用，它可以有效地净化空气、降低粉尘浓度、保护人体健康和环境，是一种非常重要的粉尘净化设备。

注意事项在旋风除尘器的使用过程中，我们需要注意以下几点：1.正确安装旋风除尘器，确保其安装位置合理，以便更好地实现粉尘净化。

2.定期清洁旋风除尘器，防止其积尘过多影响净化效果。

清洁时需要断电，并保护好自身安全。

3.检查旋风除尘器的运行情况，如异响等异常情况需要及时处理，以免影响设备的使用寿命。

4.根据旋风除尘器的不同使用场合和粉尘性质，选择合适的型号和规格。

结语旋风除尘器作为一种高效的粉尘净化设备，在各个领域都有着广泛的应用，对于保障人类的健康和环境的美好，起到了非常重要的作用。

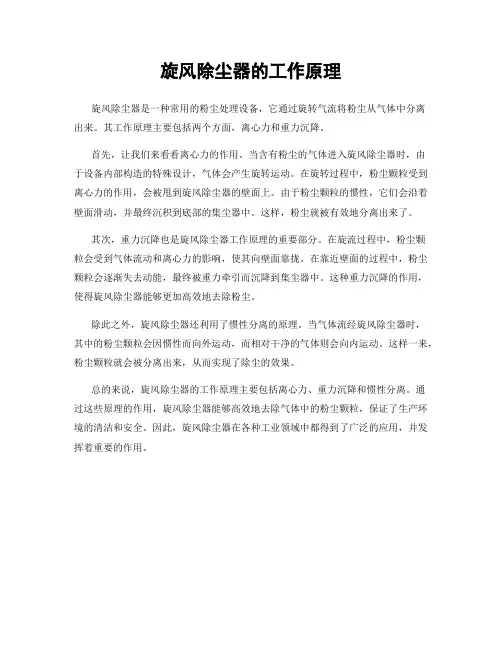

旋风除尘器的工作原理
旋风除尘器是一种常用的粉尘处理设备，它通过旋转气流将粉尘从气体中分离
出来。

其工作原理主要包括两个方面，离心力和重力沉降。

首先，让我们来看看离心力的作用。

当含有粉尘的气体进入旋风除尘器时，由
于设备内部构造的特殊设计，气体会产生旋转运动。

在旋转过程中，粉尘颗粒受到离心力的作用，会被甩到旋风除尘器的壁面上。

由于粉尘颗粒的惯性，它们会沿着壁面滑动，并最终沉积到底部的集尘器中。

这样，粉尘就被有效地分离出来了。

其次，重力沉降也是旋风除尘器工作原理的重要部分。

在旋流过程中，粉尘颗
粒会受到气体流动和离心力的影响，使其向壁面靠拢。

在靠近壁面的过程中，粉尘颗粒会逐渐失去动能，最终被重力牵引而沉降到集尘器中。

这种重力沉降的作用，使得旋风除尘器能够更加高效地去除粉尘。

除此之外，旋风除尘器还利用了惯性分离的原理。

当气体流经旋风除尘器时，
其中的粉尘颗粒会因惯性而向外运动，而相对干净的气体则会向内运动。

这样一来，粉尘颗粒就会被分离出来，从而实现了除尘的效果。

总的来说，旋风除尘器的工作原理主要包括离心力、重力沉降和惯性分离。

通
过这些原理的作用，旋风除尘器能够高效地去除气体中的粉尘颗粒，保证了生产环境的清洁和安全。

因此，旋风除尘器在各种工业领域中都得到了广泛的应用，并发挥着重要的作用。

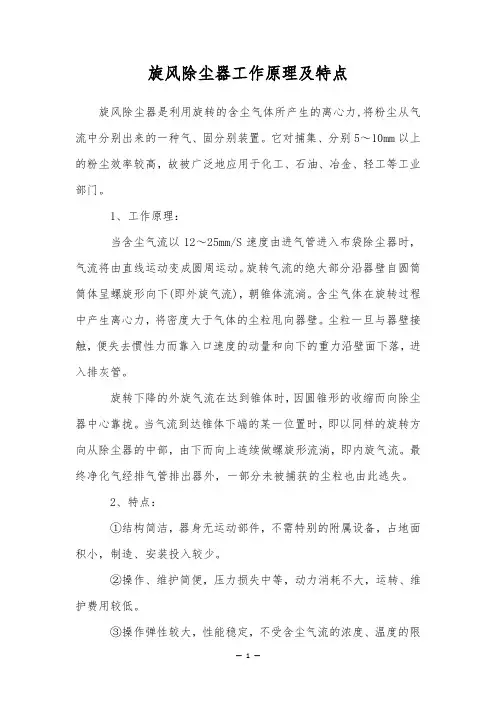

旋风除尘器工作原理及特点旋风除尘器是利用旋转的含尘气体所产生的离心力,将粉尘从气流中分别出来的一种气、固分别装置。

它对捕集、分别5～10mm以上的粉尘效率较高，故被广泛地应用于化工、石油、冶金、轻工等工业部门。

1、工作原理：当含尘气流以12～25mm/S速度由进气管进入布袋除尘器时，气流将由直线运动变成圆周运动。

旋转气流的绝大部分沿器壁自圆筒筒体呈螺旋形向下(即外旋气流)，朝锥体流淌。

含尘气体在旋转过程中产生离心力，将密度大于气体的尘粒甩向器壁。

尘粒一旦与器壁接触，便失去惯性力而靠入口速度的动量和向下的重力沿壁面下落，进入排灰管。

旋转下降的外旋气流在达到锥体时，因圆锥形的收缩而向除尘器中心靠拢。

当气流到达锥体下端的某一位置时，即以同样的旋转方向从除尘器的中部，由下而向上连续做螺旋形流淌，即内旋气流。

最终净化气经排气管排出器外，一部分未被捕获的尘粒也由此逃失。

2、特点：①结构简洁，器身无运动部件，不需特别的附属设备，占地面积小，制造、安装投入较少。

②操作、维护简便，压力损失中等，动力消耗不大，运转、维护费用较低。

③操作弹性较大，性能稳定，不受含尘气流的浓度、温度的限制。

对于粉尘的物理性质无特别要求，同时可依据化工生产的不同要求，选用不同材料制作或内衬各种不同的耐磨、耐热材料，以提高使用寿命。

旋风除尘器是利用旋转的含尘气体所产生的离心力,将粉尘从气流中分别出来的一种气、固分别装置。

它对捕集、分别5～10mm以上的粉尘效率较高，故被广泛地应用于化工、石油、冶金、轻工等工业部门。

1、工作原理：当含尘气流以12～25mm/S速度由进气管进入布袋除尘器时，气流将由直线运动变成圆周运动。

旋转气流的绝大部分沿器壁自圆筒筒体呈螺旋形向下(即外旋气流)，朝锥体流淌。

含尘气体在旋转过程中产生离心力，将密度大于气体的尘粒甩向器壁。

尘粒一旦与器壁接触，便失去惯性力而靠入口速度的动量和向下的重力沿壁面下落，进入排灰管。

旋转下降的外旋气流在达到锥体时，因圆锥形的收缩而向除尘器中心靠拢。

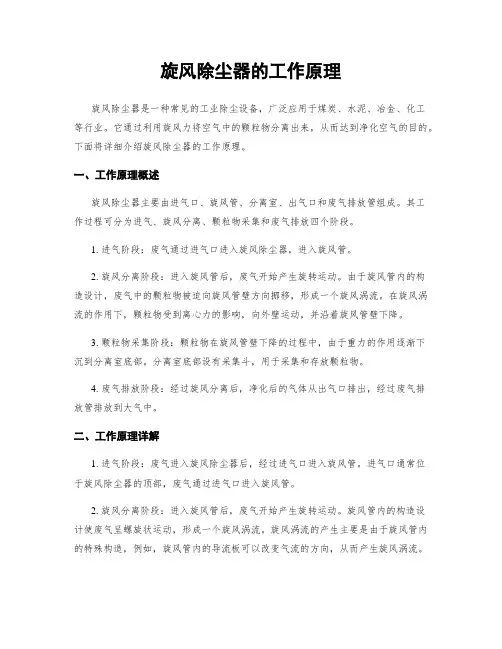

旋风除尘器的工作原理旋风除尘器是一种常见的工业除尘设备，广泛应用于煤炭、水泥、冶金、化工等行业。

它通过利用旋风力将空气中的颗粒物分离出来，从而达到净化空气的目的。

下面将详细介绍旋风除尘器的工作原理。

一、工作原理概述旋风除尘器主要由进气口、旋风管、分离室、出气口和废气排放管组成。

其工作过程可分为进气、旋风分离、颗粒物采集和废气排放四个阶段。

1. 进气阶段：废气通过进气口进入旋风除尘器，进入旋风管。

2. 旋风分离阶段：进入旋风管后，废气开始产生旋转运动。

由于旋风管内的构造设计，废气中的颗粒物被迫向旋风管壁方向挪移，形成一个旋风涡流。

在旋风涡流的作用下，颗粒物受到离心力的影响，向外壁运动，并沿着旋风管壁下降。

3. 颗粒物采集阶段：颗粒物在旋风管壁下降的过程中，由于重力的作用逐渐下沉到分离室底部。

分离室底部设有采集斗，用于采集和存放颗粒物。

4. 废气排放阶段：经过旋风分离后，净化后的气体从出气口排出，经过废气排放管排放到大气中。

二、工作原理详解1. 进气阶段：废气进入旋风除尘器后，经过进气口进入旋风管。

进气口通常位于旋风除尘器的顶部，废气通过进气口进入旋风管。

2. 旋风分离阶段：进入旋风管后，废气开始产生旋转运动。

旋风管内的构造设计使废气呈螺旋状运动，形成一个旋风涡流。

旋风涡流的产生主要是由于旋风管内的特殊构造，例如，旋风管内的导流板可以改变气流的方向，从而产生旋风涡流。

3. 颗粒物采集阶段：在旋风涡流的作用下，废气中的颗粒物受到离心力的影响，向旋风管壁方向挪移。

由于颗粒物的质量较大，受到离心力的作用后，它们无法继续向旋风管的中心运动，而是沿着旋风管壁下降。

颗粒物下降到旋风管底部后，由于重力的作用，它们逐渐沉积到分离室底部的采集斗中。

4. 废气排放阶段：经过旋风分离后，净化后的气体从出气口排出，经过废气排放管排放到大气中。

排放的废气中含有较少的颗粒物，达到了净化空气的目的。

三、工作原理优势旋风除尘器具有以下几个优势：1. 结构简单：旋风除尘器的结构相对简单，由于没有复杂的滤料和清灰装置，维护和操作相对较为简便。

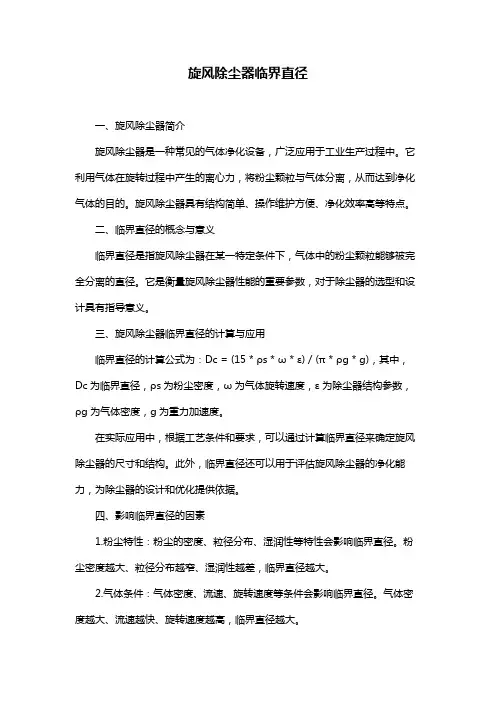

旋风除尘器临界直径一、旋风除尘器简介旋风除尘器是一种常见的气体净化设备，广泛应用于工业生产过程中。

它利用气体在旋转过程中产生的离心力，将粉尘颗粒与气体分离，从而达到净化气体的目的。

旋风除尘器具有结构简单、操作维护方便、净化效率高等特点。

二、临界直径的概念与意义临界直径是指旋风除尘器在某一特定条件下，气体中的粉尘颗粒能够被完全分离的直径。

它是衡量旋风除尘器性能的重要参数，对于除尘器的选型和设计具有指导意义。

三、旋风除尘器临界直径的计算与应用临界直径的计算公式为：Dc = (15 * ρs * ω * ε) / (π * ρg * g)，其中，Dc为临界直径，ρs为粉尘密度，ω为气体旋转速度，ε为除尘器结构参数，ρg为气体密度，g为重力加速度。

在实际应用中，根据工艺条件和要求，可以通过计算临界直径来确定旋风除尘器的尺寸和结构。

此外，临界直径还可以用于评估旋风除尘器的净化能力，为除尘器的设计和优化提供依据。

四、影响临界直径的因素1.粉尘特性：粉尘的密度、粒径分布、湿润性等特性会影响临界直径。

粉尘密度越大、粒径分布越窄、湿润性越差，临界直径越大。

2.气体条件：气体密度、流速、旋转速度等条件会影响临界直径。

气体密度越大、流速越快、旋转速度越高，临界直径越大。

3.除尘器结构：除尘器的形状、进口位置、出口位置等结构参数会影响临界直径。

合理的结构设计可以提高临界直径，从而提高除尘器的净化性能。

五、提高旋风除尘器临界直径的途径1.优化除尘器结构：通过改进除尘器的形状、尺寸和进出口位置，提高临界直径。

2.采用高效过滤材料：选用高效过滤材料，提高除尘器的过滤性能。

3.改进气体流动条件：通过调节气体流量、旋转速度等条件，提高临界直径。

4.添加辅助设备：在旋风除尘器的基础上，添加湿式除尘器、袋式除尘器等辅助设备，提高净化效率。

六、总结旋风除尘器临界直径是衡量除尘器性能的重要指标，通过对临界直径的计算和影响因素的分析，可以为旋风除尘器的设计、选型和优化提供依据。

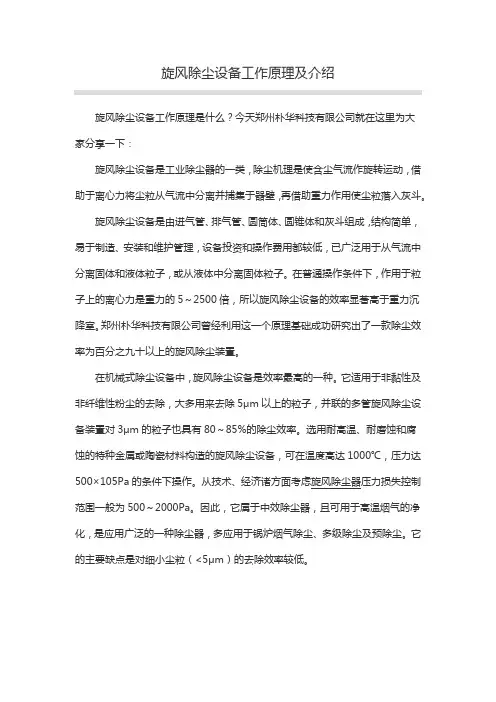

旋风除尘设备工作原理及介绍
旋风除尘设备工作原理是什么？今天郑州朴华科技有限公司就在这里为大
家分享一下：
旋风除尘设备是工业除尘器的一类，除尘机理是使含尘气流作旋转运动，借助于离心力将尘粒从气流中分离并捕集于器壁，再借助重力作用使尘粒落入灰斗。

旋风除尘设备是由进气管、排气管、圆筒体、圆锥体和灰斗组成，结构简单，易于制造、安装和维护管理，设备投资和操作费用都较低，已广泛用于从气流中分离固体和液体粒子，或从液体中分离固体粒子。

在普通操作条件下，作用于粒子上的离心力是重力的5～2500倍，所以旋风除尘设备的效率显著高于重力沉降室。

郑州朴华科技有限公司曾经利用这一个原理基础成功研究出了一款除尘效率为百分之九十以上的旋风除尘装置。

在机械式除尘设备中，旋风除尘设备是效率最高的一种。

它适用于非黏性及非纤维性粉尘的去除，大多用来去除5μm以上的粒子，并联的多管旋风除尘设备装置对3μm的粒子也具有80～85%的除尘效率。

选用耐高温、耐磨蚀和腐蚀的特种金属或陶瓷材料构造的旋风除尘设备，可在温度高达1000℃，压力达500×105Pa的条件下操作。

从技术、经济诸方面考虑旋风除尘器压力损失控制范围一般为500～2000Pa。

因此，它属于中效除尘器，且可用于高温烟气的净化，是应用广泛的一种除尘器，多应用于锅炉烟气除尘、多级除尘及预除尘。

它的主要缺点是对细小尘粒（<5μm）的去除效率较低。

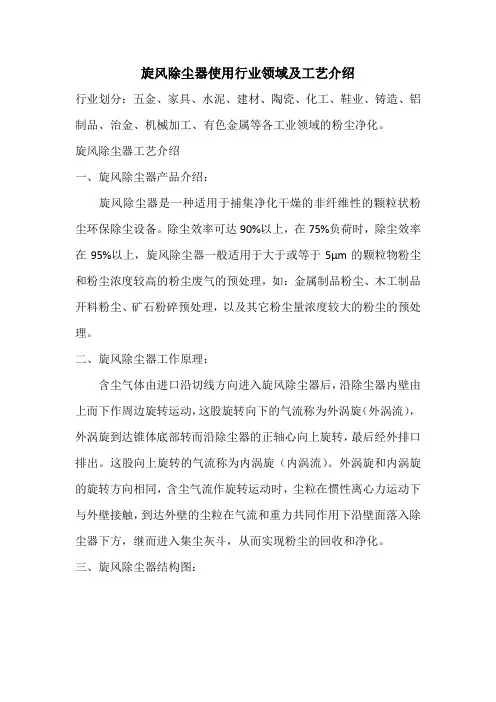

旋风除尘器使用行业领域及工艺介绍行业划分：五金、家具、水泥、建材、陶瓷、化工、鞋业、铸造、铝制品、治金、机械加工、有色金属等各工业领域的粉尘净化。

旋风除尘器工艺介绍一、旋风除尘器产品介绍：旋风除尘器是一种适用于捕集净化干燥的非纤维性的颗粒状粉尘环保除尘设备。

除尘效率可达90%以上，在75%负荷时，除尘效率在95%以上，旋风除尘器一般适用于大于或等于5μm的颗粒物粉尘和粉尘浓度较高的粉尘废气的预处理，如：金属制品粉尘、木工制品开料粉尘、矿石粉碎预处理，以及其它粉尘量浓度较大的粉尘的预处理。

二、旋风除尘器工作原理：含尘气体由进口沿切线方向进入旋风除尘器后，沿除尘器内壁由上而下作周边旋转运动，这股旋转向下的气流称为外涡旋（外涡流），外涡旋到达锥体底部转而沿除尘器的正轴心向上旋转，最后经外排口排出。

这股向上旋转的气流称为内涡旋（内涡流）。

外涡旋和内涡旋的旋转方向相同，含尘气流作旋转运动时，尘粒在惯性离心力运动下与外壁接触，到达外壁的尘粒在气流和重力共同作用下沿壁面落入除尘器下方，继而进入集尘灰斗，从而实现粉尘的回收和净化。

三、旋风除尘器结构图：旋风除尘器的说明：⑴设计和运行时，应特别注意防止傲器底部漏风，以免造成除尘器效率下降；⑵在并联使用时，要尽量使旋风除尘器风量相同；⑶在除尘系统中，旋风除尘器一般只作为除尘装置或火花捕集，有时也起料分的作用。

旋风除尘器产品的优点：⑴设备结构体积小，结构简单，占地面积少，造价低，设备阻力小，处理风量大；⑵没有转动机构和运动部件，维护管理方便，无技术要求；⑶可用于高温含尘气体的净化，一般碳钢制造的旋风除尘器可用于100℃烟气净化。

内壁札耐火材料的旋风除尘器可用于500℃烟气的处理；⑷干法清灰，有利于回收有价值瞅尘；⑸适用面广，除尘器内敷设耐磨、耐腐蚀的内衬，可用来净化含高腐蚀粉尘的烟气。

旋风除尘器的工作原理旋风除尘器是一种常用的工业除尘设备，其工作原理是通过利用离心力和重力分离空气中的颗粒物，从而达到除尘的效果。

下面将详细介绍旋风除尘器的工作原理。

1. 空气进入旋风除尘器当空气中含有颗粒物时，通过管道或风扇将含尘气体引入旋风除尘器的进气口。

进气口通常位于旋风除尘器的顶部。

2. 旋风筒的设计旋风除尘器的核心部件是旋风筒，它是一个圆柱形的容器。

旋风筒内部通常分为两个区域：上部是旋风筒的入口区，下部是旋风筒的出口区。

3. 离心力的作用当含尘气体进入旋风筒后，由于旋风筒内部的设计，气体开始产生旋转运动。

旋转运动会产生离心力，使得颗粒物向外部壁面移动。

4. 颗粒物的分离由于离心力的作用，颗粒物会沿着旋风筒的外壁移动，并逐渐沉积在旋风筒的底部。

较大的颗粒物会更快地沉积下来，而较小的颗粒物则会悬浮在气流中。

5. 净化后的空气排出经过颗粒物分离后，净化后的空气会从旋风筒的顶部通过出口排出。

由于颗粒物已经被分离，所以排出的空气中几乎不含有颗粒物。

6. 颗粒物的收集旋风除尘器的底部通常设有一个收集装置，用于收集沉积在底部的颗粒物。

收集装置可以是一个容器或者是一个旋风除尘器系统的一部分，方便将颗粒物进行后续处理。

7. 旋风除尘器的性能影响因素旋风除尘器的工作效果受多种因素影响，包括颗粒物的大小、密度、浓度、气体流速、旋风筒的设计等。

不同的应用场景可能需要不同的旋风除尘器设计参数来达到最佳除尘效果。

总结：旋风除尘器通过利用离心力和重力分离空气中的颗粒物，实现了除尘的效果。

其工作原理简单而有效，适用于各种工业领域的除尘需求。

在实际应用中，根据不同的工况和要求，可以对旋风除尘器进行合理的设计和优化，以提高除尘效率和性能。

旋风除尘器设计计算说明书1、旋风除尘器简介旋风除尘器是利用旋转气流产生的离心力使尘粒从气流中分离的，用来分离粒径大于5—10μm以上的的颗粒物。

工业上已有100多年的历史。

特点：结构简单、占地面积小，投资低，操作维修方便，压力损失中等，动力消耗不大，可用于各种材料制造，能用于高温、高压及腐蚀性气体，并可回收干颗粒物。

优点：效率80%左右，捕集<5μm颗粒的效率不高，一般作预除尘用。

旋风除尘器的结构形式按进气方式可分为直入式、蜗壳式和轴向进入式；按气流组织分类有回流式、直流式、平流式和旋流式多种1.1 工作原理（1）气流的运动普通旋风除尘器是由进气管、筒体、锥体和排气管等组成；气流沿外壁由上向下旋转运动：外涡旋；少量气体沿径向运动到中心区域；旋转气流在锥体底部转而向上沿轴心旋转：内涡旋；气流运动包括切向、轴向和径向：切向速度、轴向速度和径向速度。

图1（2）尘粒的运动：切向速度决定气流质点离心力大小，颗粒在离心力作用下逐渐移向外壁；到达外壁的尘粒在气流和重力共同作用下沿壁面落入灰斗；上涡旋－气流从除尘器顶部向下高速旋转时，一部分气流带着细小的尘粒沿筒壁旋转向上，到达顶部后，再沿排出管外壁旋转向下，最后从排出管排出。

1.2 影响旋风器性能的因素（2）二次效应－被捕集粒子的重新进入气流在较小粒径区间内，理应逸出的粒子由于聚集或被较大尘粒撞向壁面而脱离气流获得捕集，实际效率高于理论效率；在较大粒径区间，粒子被反弹回气流或沉积的尘粒被重新吹起，实际效率低于理论效率；通过环状雾化器将水喷淋在旋风除尘器内壁上，能有效地控制二次效应；临界入口速度。

（2）比例尺寸在相同的切向速度下，筒体直径愈小，离心力愈大，除尘效率愈高；筒体直径过小，粒子容易逃逸，效率下降；锥体适当加长，对提高除尘效率有利；排出管直径愈少分割直径愈小，即除尘效率愈高；直径太小，压力降增加，一般取排出管直径d e=（0.6～0.8）D；特征长度（natural length）-亚历山大公式：排气管的下部至气流下降的最低点的距离旋风除尘器排出管以下部分的长度应当接近或等于l，筒体和锥体的总高度以不大于5倍的筒体直径为宜。

旋风除尘器设计说明设计说明：旋风除尘器概述：设计原理：旋风除尘器的基本原理是利用气流的离心力，将颗粒物与气体进行分离。

工作过程中，气体通过进气口进入旋风除尘器，然后在内筒内形成旋转气流。

由于气流的高速旋转，颗粒物受到离心力的作用，向外沉降。

最后，颗粒物通过斜板引流器落入底部的集尘器中，而干净的气体则从出口排放。

设计要点：1.设计合理的气流结构：气流的旋转速度、流动方向和气流的分布是影响旋风除尘效果的关键。

需要合理设计内筒和引导板的结构，以实现稳定的旋转气流，从而提高除尘效率。

2.合适的尺寸和比例：旋风除尘器的尺寸和比例对其除尘效果有重要影响。

需要根据处理气体的流量、颗粒物的大小和密度等参数来确定合适的尺寸和比例，以保证除尘器的工作效率和性能。

3.高效的颗粒物分离装置：除了气流结构的设计，颗粒物的分离装置也是关键因素。

一般采用斜板引流器作为颗粒物的收集装置，其设计要注意斜角和间距的选择，以最大限度地收集颗粒物并避免重新悬浮。

4.适当的清灰装置：旋风除尘器在工作过程中会积累大量的颗粒物，需要设计合适的清灰装置来清除积灰。

常见的清灰方式有机械清灰和脉冲清灰两种，可以根据具体情况选择合适的方式。

5.高效的能量利用：旋风除尘器工作过程中存在能量损失，需要设计合适的能量回收装置来提高能量利用效率。

常见的回收装置有热交换器、旋风预分离器等，可以根据实际情况选择合适的装置。

6.安全可靠的设计：旋风除尘器在使用过程中需要满足安全可靠的要求，包括防爆、防火等方面的设计。

同时，还应考虑设备的运输和维护等因素，设计便于操作和维护的结构。

结论：旋风除尘器是一种高效的固体颗粒物除尘设备，通过合理设计气流结构、尺寸和比例、颗粒物分离装置、清灰装置和能量回收装置等，可以达到高效除尘和能量利用的效果。

在设计过程中需要综合考虑各种因素，以满足不同行业的需求。

旋风除尘器工作原理旋风除尘器是一种常见的空气净化设备，广泛应用于工业生产和环境保护领域。

它通过利用离心力和重力分离的原理，将空气中的颗粒物进行过滤和除尘，从而改善空气质量。

一、工作原理概述旋风除尘器主要由进气口、离心腔、排气口和底部排灰装置等组成。

当污染空气通过进气口进入旋风除尘器时，由于进气口的设计使空气以高速进入离心腔。

在离心腔内，空气因为离心力的作用而产生旋转运动，从而使颗粒物受到离心力的作用而向离心腔壁靠拢。

二、离心分离过程在离心腔中，空气中的颗粒物受到离心力的作用，与空气分离。

由于颗粒物质量较大，受到离心力的作用后，它们会沿着离心腔壁向下滑动，并最终落入底部的排灰装置中。

而相对较轻的气体则会在离心腔的中心部分集中，然后通过排气口排出。

三、排灰装置底部排灰装置是旋风除尘器中的重要组成部分。

它通常由排灰阀和灰斗组成。

当颗粒物积累到一定程度时，排灰阀会打开，将灰斗中的颗粒物排出。

排灰阀的打开和关闭通常是由控制系统根据颗粒物的积累情况自动控制的。

四、优点和应用旋风除尘器具有以下几个优点：1. 结构简单，操作方便，维护成本低。

2. 适用于高温、高湿度和腐蚀性气体的除尘处理。

3. 除尘效率高，可以有效去除大部分直径大于5微米的颗粒物。

4. 应用范围广泛，可用于钢铁、化工、水泥、石油、电力等行业的除尘处理。

五、工作原理示意图以下是旋风除尘器的工作原理示意图：[示意图]六、实际应用案例以某钢铁厂的炼钢车间为例，该车间使用旋风除尘器进行烟尘的处理。

烟尘从车间的烟囱中排出，进入旋风除尘器。

在旋风除尘器的离心腔中，烟尘颗粒受到离心力的作用，向离心腔壁靠拢并最终落入底部的排灰装置中。

经过旋风除尘器处理后的烟尘排放浓度明显降低，达到环保要求。

七、总结旋风除尘器通过离心分离的原理，将空气中的颗粒物进行过滤和除尘，提高空气质量。

它具有结构简单、操作方便、除尘效率高等优点，广泛应用于工业生产和环境保护领域。

在实际应用中，旋风除尘器已经取得了显著的效果，为改善环境质量做出了重要贡献。

旋风除尘器工作原理旋风除尘器是一种常见的空气净化设备，主要用于去除空气中的颗粒物和粉尘。

它通过利用离心力的作用将颗粒物分离出来，从而达到净化空气的效果。

下面将详细介绍旋风除尘器的工作原理。

1. 原理概述旋风除尘器利用气流在旋转过程中产生的离心力，将颗粒物分离出来。

当含有颗粒物的气流进入旋风除尘器内部时，由于气流的旋转运动，颗粒物受到离心力的作用，被迫向旋风除尘器壁面挪移，并在壁面上沉积下来。

经过这样的分离过程，干净的气流从旋风除尘器的顶部排出，而颗粒物则通过底部的排料口排出。

2. 设备结构旋风除尘器主要由进气口、旋风分离室、排料口和排气口组成。

进气口位于旋风除尘器的一侧，用于引入含有颗粒物的气流。

旋风分离室是旋风除尘器的核心部份，它采用圆筒形状，并且内部安装有一个旋风分离器。

排料口位于旋风分离室的底部，用于排出沉积在壁面上的颗粒物。

排气口位于旋风除尘器的顶部，用于排出经过分离的干净气流。

3. 工作过程当含有颗粒物的气流进入旋风除尘器时，首先经过进气口进入旋风分离室。

在旋风分离室内，气流开始旋转，并且在离心力的作用下，颗粒物被迫向旋风除尘器壁面挪移。

由于颗粒物的质量大于气流，它们会在壁面上沉积下来。

经过分离的干净气流则沿着旋风分离器的中心轴向上升，并从排气口排出。

4. 分离效率旋风除尘器的分离效率主要取决于气流的速度、旋风分离室的尺寸和形状，以及颗粒物的密度和粒径。

普通来说，当气流速度较高、旋风分离室较大且形状合理时，分离效率会更高。

此外，较大密度和较大粒径的颗粒物更容易被分离出来。

5. 应用领域旋风除尘器广泛应用于工业生产和环境保护领域。

在工业生产中，旋风除尘器常用于煤炭、水泥、冶金等行业，用于净化工艺气体中的粉尘和颗粒物。

在环境保护方面，旋风除尘器常用于烟气处理系统，用于净化燃烧过程中产生的废气。

总结：旋风除尘器通过利用离心力将颗粒物从气流中分离出来，达到净化空气的目的。

它具有结构简单、操作方便、维护成本低等优点，因此在工业生产和环境保护领域得到广泛应用。

目录1、旋风除尘器简介 (2)2、旋风除尘器原理 (2)3、旋风除尘器分类 (2)4、旋风除尘器性能指标 (3)5、旋风除尘器效率因素 (5)6、旋风除尘器的设计 (6)7、旋风除尘器的维护 (7)8、XLT型旋风除尘器的工业运用 (9)9、旋风除尘器的除尘效率计算方法 (11)1、旋风除尘器简介旋风除尘器是利用旋转气流产生的离心力从气流中分离粉尘并捕集于器壁，再借助重力作用使尘粒落入灰斗。

用来分离粒径大于5μm 以上的颗粒物。

工业上已有100多年的历史。

特点：结构简单、占地面积小，投资低，操作维修乖、方便，压力损失中等，动力消耗不大，能用于高温、高压及腐蚀性气体并可回收干颗粒物，效率可达80%左右。

但捕集<5μm颗粒的效率不高，粉尘浓度较高时一般作多级除尘预除尘用。

2、旋风除尘器的工作原理含尘气体由进口切向进入后，沿筒体内壁由上向下做旋转运动，在这个过程中由于离心力的作用，气流内的尘粒被甩向筒壁，实现气体和固体的分离，尘粒在重力作用下沿筒壁旋转落入灰斗，这个由上而下沿筒壁的旋流叫外涡旋。

锥体使得外旋流的旋转半径不断减小，根据旋转距不变原理，在锥体里外旋流的切向速度不断提高，当气流达到椎体某一位置时，在分离器的中部形成由下而上的旋风，并由排气口排出这个中部的由下而上的旋流被称为内涡流。

此外，当气流从除尘器顶向下高速旋转时，顶部压力下降，使一部分气流带着微细尘粒沿筒体内壁旋转向上，到达顶盖后再沿排气管外壁旋转向下，最后汇入排气管排走。

3、旋风除尘器的分类1）按进气方式分：切向进入式、轴向进入式A垂直切入进入式、B 蜗壳切向进入时、C 轴向进入时2）按压力损失系数对旋风除尘器进行分类：212in P V ξρ∆= :ξ局部阻力系数 2=16e Ad ξA ：旋风除尘器进口面积 de ：旋风除尘器排出口直径3) 按除尘效率和处理风量分：高效旋风除尘器：筒体直径较小（<900mm ），效率高：>95%。

旋风除尘器临界直径摘要：1.旋风除尘器的概述2.旋风除尘器的工作原理3.旋风除尘器的应用范围4.旋风除尘器的优点5.影响旋风除尘器分割直径的因素6.旋风除尘器的设计要点7.案例分享：1.5 万风量的旋风除尘器直径和高度的设计正文：旋风除尘器是一种常见的除尘设备，其结构简单，易于制造、安装和维护管理，设备投资和操作费用都较低。

旋风除尘器广泛应用于从气流中分离固体和液体粒子，或从液体中分离固体粒子。

在机械式除尘器中，旋风式除尘器是效率最高的一种。

它适用于非黏性及非纤维性粉尘的去除，大多用来去除5μm 以上的粒子，并联的多管旋风除尘器装置对3μm 的粒子也具有80～85% 的除尘效率。

旋风除尘器的工作原理是利用旋转气流产生的离心力从气流中分离粉尘并捕集于器壁，再借助重力作用使尘粒落入灰斗。

旋风除尘器主要由进口、简体、锥体、排出管（内筒）等部分组成。

含尘气流由除尘器进口沿切线方向进入除尘器后，沿外壁向下做旋转运动，这股向下旋转的气流称为外漩涡。

外漩涡到达锥体底部后，转而向上，沿轴心向上旋转，最后从排出管排出。

这股向上的气流成为内漩涡。

向下的外漩涡和向上的内漩涡旋转方向是相同的，即统一为顺时针或统一为逆时针。

气流做旋转运动时，粉尘在离心力的作用下，沿除尘器壁分离出来，经过灰斗落到除尘器底部。

旋风除尘器具有广泛的应用范围，适用于各种工业领域，如冶金、矿山、化工、建材、粮食加工等。

它特别适用于非黏性及非纤维性粉尘的去除，如铸造、磨料、粉煤灰、石英砂等。

在多个领域中，旋风除尘器都能有效地提高空气质量，减少粉尘污染。

旋风除尘器具有许多优点，如结构简单、易于制造和维护、设备投资和操作费用低、除尘效率高、适用范围广等。

然而，旋风除尘器也存在一些缺点，如对纤维性粉尘的去除效果较差，对于含有油污、湿度较高的气体，除尘效果也会受到影响。

影响旋风除尘器分割直径的因素主要有风速和粉尘浓度。

风速越快，粉尘分离的越远，除尘效果越好；粉尘浓度越高，除尘器内的压力损失越大，除尘效率降低。
