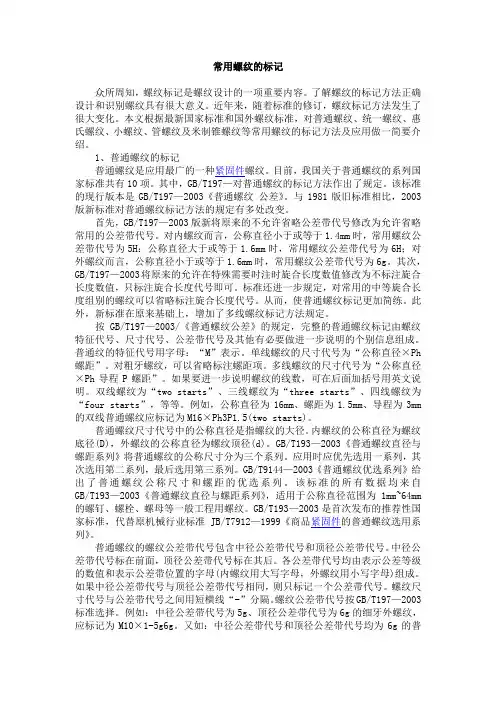

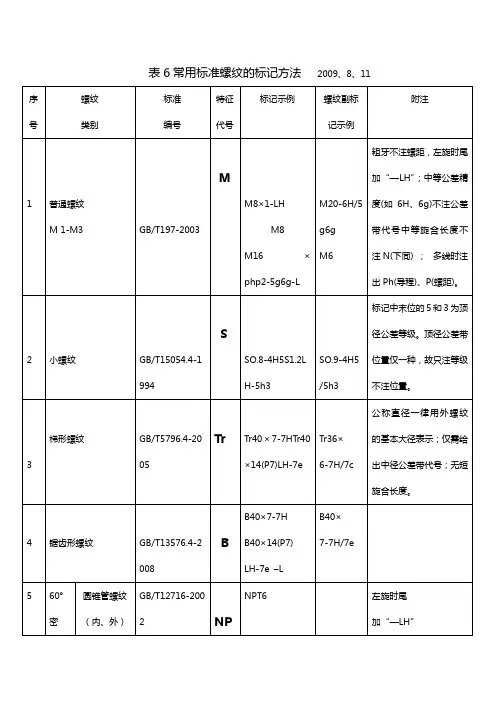

我国常用螺纹的标记示例

常用螺纹的标记众所周知，螺纹标记是螺纹设计的一项重要内容。

了解螺纹的标记方法正确设计和识别螺纹具有很大意义。

近年来，随着标准的修订，螺纹标记方法发生了很大变化。

本文根据最新国家标准和国外螺纹标准，对普通螺纹、统一螺纹、惠氏螺纹、小螺纹、管螺纹及米制锥螺纹等常用螺纹的标记方法及应用做一简要介绍。

1、普通螺纹的标记普通螺纹是应用最广的一种紧固件螺纹。

目前，我国关于普通螺纹的系列国家标准共有10项。

其中，GB/T197—对普通螺纹的标记方法作出了规定。

该标准的现行版本是GB/T197—2003《普通螺纹公差》。

与1981版旧标准相比，2003版新标准对普通螺纹标记方法的规定有多处改变。

首先，GB/T197—2003版新将原来的不允许省略公差带代号修改为允许省略常用的公差带代号。

对内螺纹而言，公称直径小于或等于1.4mm时，常用螺纹公差带代号为5H：公称直径大于或等于1.6mm时，常用螺纹公差带代号为6H；对外螺纹而言，公称直径小于或等于1.6mm时，常用螺纹公差带代号为6g。

其次，GB/T197—2003将原来的允许在特殊需要时注时旋合长度数值修改为不标注旋合长度数值，只标注旋合长度代号即可。

标准还进一步规定，对常用的中等旋合长度组别的螺纹可以省略标注旋合长度代号。

从而，使普通螺纹标记更加简练。

此外，新标准在原来基础上，增加了多线螺纹标记方法规定。

按GB/T197—2003/《普通螺纹公差》的规定，完整的普通螺纹标记由螺纹特征代号、尺寸代号、公差带代号及其他有必要做进一步说明的个别信息组成。

普通纹的特征代号用字母：“M”表示。

单线螺纹的尺寸代号为“公称直径×Ph 螺距”。

对粗牙螺纹，可以省略标注螺距项。

多线螺纹的尺寸代号为“公称直径×Ph导程P螺距”。

如果要进一步说明螺纹的线数，可在后面加括号用英文说明。

双线螺纹为“two starts”、三线螺纹为“three starts”、四线螺纹为“four starts”，等等。

螺纹标注用法大全由于各种螺纹的表示法都是相同的，因此国家标准规定标准螺纹用规定的标记标注，并标注在螺纹的公称直径的尺寸线或其引出线上，以区别不同种类的螺纹。

各种螺纹的标注方法和示例分述如下：1、普通螺纹的标注普通螺纹的完整标记，由螺纹代号、螺纹公差带代号和螺纹旋合长度代号三部分组成。

具体的标记格式是：(1)螺纹代号普通螺纹的牙型符号用“M”表示。

粗牙普通螺纹的螺纹代号用牙型符号M和公称直径(大径)表示(不标注螺距)，例如M16；细牙普通螺纹用牙型符号M和“公称直径X螺距”表示，例如M16*1.5；右旋螺纹为常用螺纹，不标注旋向；左旋螺纹需在尺寸规格之后加“LH”，例如M 16*1LH。

(2)螺纹公差带代号螺纹公差带代号包括中径公差带代号和顶径公差带代号。

它由表示其大小的公差等级数字和表示其位置的基本偏差的字母(内螺纹用大写字母，外螺纹用小写字母)组成，例如6H、6g。

如果中径公差带代号和顶径公差带代号不同，则分别注出代号，其中径公差带代号在前，顶径公差带代号在后，如M10—5g6g；如果中径和顶径公差带相同，则只注一个代号，如M10*1—6H。

内、外螺纹旋合成螺纹副时，其配合公差带代号用斜线分开，左边表示内螺纹公差带代号，右边表示外螺纹公差带代号，例如M10—6H/6g。

(3)旋合长度代号国标对普通螺纹的旋合长度，规定为短(S)、中(N)、长(L)三组。

螺纹的精度分为精密、中等和粗糙三级。

螺纹的旋合长度和精度等级不同，对应的公差带代号也不一样。

在一般情况下不标注螺纹的旋合长度，其螺纹公差带按中等旋合长度(N)确定；必要时在螺纹公差带代号之后加注旋合长度代号S或L，如M10—5g6g—S；特殊需要时，可注明旋合长度的数值，如M 20*2LH—7g6g—40。

普通螺纹在图上的标注示例，见表9-2。

2、管螺纹的标注管螺纹分为55°密封管螺纹和55°非密封管螺纹。

螺纹标记的内容和格式是：表9-2 普通螺纹标注示例55°非密封管螺纹：以上框格对非螺纹密封的外管螺纹适用。

注：1）原制图标准中的标记代号采用了汉语拼音的字头；而管螺纹标准规定的标记代号则采用了国际标准的规定。

2）由于管螺纹的尺寸单位已经全部采用了米制，因此现行标记的尺寸代号上没有表示英寸的符号（″），而老代号的尺寸是用（″）来表示的。

3）新标记R表示圆锥外螺纹，用Rc表示圆锥内螺纹，而老代号ZG既是内螺纹又是外螺纹。

4）在新标记中用Rp表示与圆锥外螺纹配合的圆柱内螺纹，而G既代表与圆柱外螺纹配合的圆柱内螺纹，又代表与圆锥外螺纹配合的圆柱内螺纹，既不区分GB/T7306和GB/T7307中的圆柱内螺纹，这是非常不合适的。

5）标记中增加了代表公差等级的符号。

但除了圆柱瓦楞螺纹分A、B两级外，其他各种管螺纹都是不分级的，因此只有一个公差等级。

国标螺纹的一般知识一. 螺纹的分类1. 螺纹分内螺纹和外螺纹两种；2. 按牙形分可分为：１）三角形螺纹２）梯形螺纹３）矩形螺纹４）锯齿形螺纹；3. 按线数分单头螺纹和多头螺纹；4. 按旋入方向分左旋螺纹和右旋螺纹两种, 右旋不标注，左旋加LH，如M24×1.5LH；5. 按用途不同分有：米制普通螺纹、用螺纹密封的管螺纹、非螺纹密封的管螺纹、60°圆锥管螺纹、米制锥螺纹等二. 米制普通螺纹1. 米制普通螺纹用大写M表示，牙型角2α=60°（α表示牙型半角）；2. 米制普通螺纹按螺距分粗牙普通螺纹和细牙普通螺纹两种；2.1. 粗牙普通螺纹标记一般不标明螺距，如M20表示粗牙螺纹；细牙螺纹标记必须标明螺距，如M30×1.5表示细牙螺纹、其中螺距为1.5。

2.2. 普通螺纹用于机械零件之间的连接和紧固，一般螺纹连接多用粗牙螺纹，细牙螺纹比同一公称直径的粗牙螺纹强度略高，自锁性能较好。

3. 米制普通螺纹的标记：M20-6H、M20×1.5LH-6g-40,其中M 表示米制普通螺纹，20表示螺纹的公称直径为20mm，1.5表示螺距，LH 表示左旋，6H、6g表示螺纹精度等级，大写精度等级代号表示内螺纹，小写精度等级代号表示外螺纹，40表示旋合长度；3.1. 常用米制普通粗牙螺纹的螺距如下表(螺纹底孔直径：碳钢φ＝公称直径－P；铸铁φ＝公称直径－1.05~1.1P；加工外螺纹光杆直径取φ＝公称直径－0.13P)：表1 常用米制普通粗牙螺纹的直径/螺距3.2. 米制普通内螺纹的加工底孔直径可用下式作近似计算：d=D-1.0825P,其中Ｄ为公称直径，Ｐ为螺距。

螺纹的规定画法1.外螺纹国标规定，螺纹的牙顶（大径）及螺纹的终止线用粗实线表示，牙底（小径）用细实线表示，在平行于螺杆轴线的投影面的视图中，螺杆的倒角或倒圆部分也应画出；在垂直于螺纹轴线的投影面的视图中，表示牙底的细实线圆只画约3/4圆，此时螺纹的倒角规定省略不画，如图12-5。

图12-52.内螺纹图12-6是内螺纹的画法。

剖开表示时[图13-6（a）]，牙底（大径）为细实线，牙顶（小径）及螺纹终止线为粗实线。

不剖开表示时[图13-6（b）]，牙底、牙顶和螺纹终止线皆为虚线。

在垂直于螺纹轴线的视图中，牙底仍然画成约为3/4圈的细实线，并规定螺纹的倒角也省略不画。

图12-6绘制不穿通的螺孔时，一般应将钻孔的深度和螺纹部分的深度分别画出，如图12-7（a）。

当需要表示螺纹收尾时，螺纹尾部的牙底用与轴线成30o的细实线表示，如图12-7（b）。

图12-7（c)表示出螺纹孔中相贯线的画法。

图12-73.内、外螺纹连接的画法如图12-8表示装配在一起的内、外螺纹连接的画法。

国标规定，在剖视图中表示螺纹连接时，其旋合部分应按外螺纹的画法表示，非旋合部分仍按各自的画法表示。

图12-8 螺纹连接的画法4.非标准螺纹的画法画非标准牙型的螺纹时，应画出螺纹牙型，并标注出所需的尺寸及有关要求，如图12-9。

图12-9螺纹的规定标注各种螺纹的画法相同，为了便于区别，还必须在图形上进行标注。

(1) 普通螺纹的标注标注内容为：特征代号公称直径×螺距旋向—中径、顶径公差代号—旋合长度代号其中：特征代号M单线粗牙螺纹只标公称直径，单线细牙螺纹标公称直径×螺距。

旋向：分为右旋、左旋，右旋不标注，左旋用LH表示。

螺纹中径、顶径公差带代号：由表示公差等级的数字和表示公差带位置的字母所组成，如：6H、6g(内螺纹用大写字母，外螺纹用小写字母)。

如果中径与顶径公差带代号相同，则只注一个代号，如：7h；如果螺纹的中径公差带与顶径公差带代号不同，则分别标注，如：5g6g。

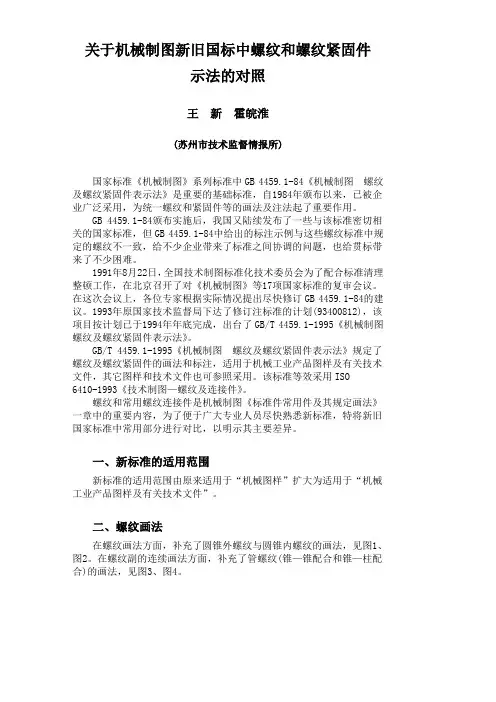

关于机械制图新旧国标中螺纹和螺纹紧固件示法的对照王新霍皖淮(苏州市技术监督情报所)国家标准《机械制图》系列标准中GB 4459.1-84《机械制图螺纹及螺纹紧固件表示法》是重要的基础标准，自1984年颁布以来，已被企业广泛采用，为统一螺纹和紧固件等的画法及注法起了重要作用。

GB 4459.1-84颁布实施后，我国又陆续发布了一些与该标准密切相关的国家标准，但GB 4459.1-84中给出的标注示例与这些螺纹标准中规定的螺纹不一致，给不少企业带来了标准之间协调的问题，也给贯标带来了不少困难。

1991年8月22日，全国技术制图标准化技术委员会为了配合标准清理整顿工作，在北京召开了对《机械制图》等17项国家标准的复审会议。

在这次会议上，各位专家根据实际情况提出尽快修订GB 4459.1-84的建议。

1993年原国家技术监督局下达了修订注标准的计划(93400812)，该项目按计划已于1994年年底完成，出台了GB/T 4459.1-1995《机械制图螺纹及螺纹紧固件表示法》。

GB/T 4459.1-1995《机械制图螺纹及螺纹紧固件表示法》规定了螺纹及螺纹紧固件的画法和标注，适用于机械工业产品图样及有关技术文件，其它图样和技术文件也可参照采用。

该标准等效采用ISO6410-1993《技术制图—螺纹及连接件》。

螺纹和常用螺纹连接件是机械制图《标准件常用件及其规定画法》一章中的重要内容，为了便于广大专业人员尽快熟悉新标准，特将新旧国家标准中常用部分进行对比，以明示其主要差异。

一、新标准的适用范围新标准的适用范围由原来适用于“机械图样”扩大为适用于“机械工业产品图样及有关技术文件”。

二、螺纹画法在螺纹画法方面，补充了圆锥外螺纹与圆锥内螺纹的画法，见图1、图2。

在螺纹副的连续画法方面，补充了管螺纹(锥—锥配合和锥—柱配合)的画法，见图3、图4。

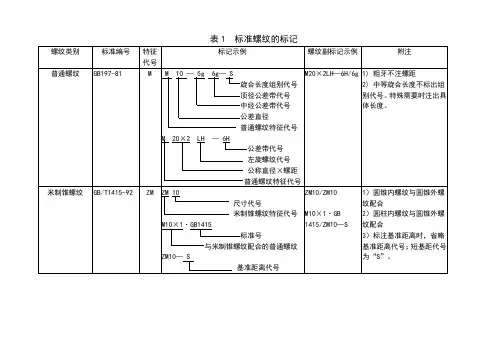

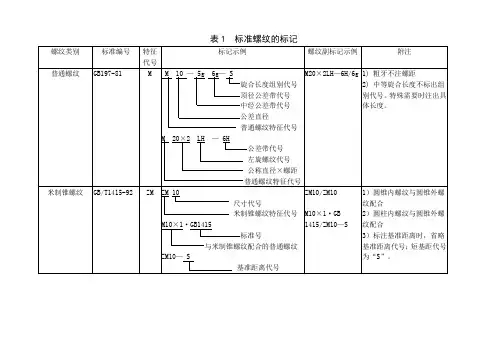

三、螺纹标注新标准按照有关螺纹标准更新了螺纹标注，并将有关标注及其示例列入了表1(略)。

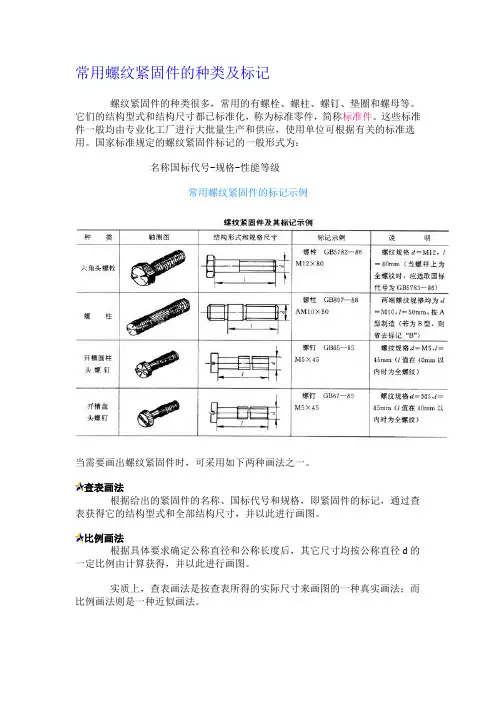

常用螺纹紧固件的种类及标记
螺纹紧固件的种类很多，常用的有螺栓、螺柱、螺钉、垫圈和螺母等。

它们的结构型式和结构尺寸都已标准化，称为标准零件，简称标准件。

这些标准件一般均由专业化工厂进行大批量生产和供应，使用单位可根据有关的标准选用。

国家标准规定的螺纹紧固件标记的一般形式为：
名称国标代号-规格-性能等级
常用螺纹紧固件的标记示例
当需要画出螺纹紧固件时，可采用如下两种画法之一。

查表画法
根据给出的紧固件的名称、国标代号和规格，即紧固件的标记，通过查表获得它的结构型式和全部结构尺寸，并以此进行画图。

比例画法
根据具体要求确定公称直径和公称长度后，其它尺寸均按公称直径d的一定比例由计算获得，并以此进行画图。

实质上，查表画法是按查表所得的实际尺寸来画图的一种真实画法；而比例画法则是一种近似画法。

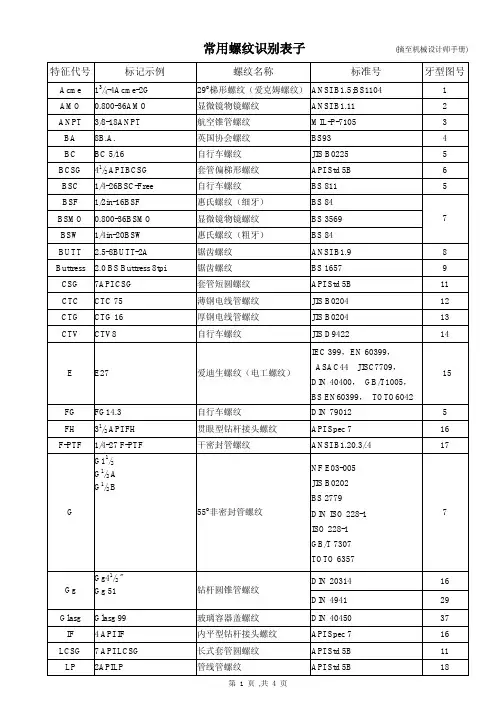

Acme 13/4-4Acme-2G 29°梯形螺纹（爱克姆螺纹）ANSI B1.5;BS1104 1 AMO 0.800-36AMO 显微镜物镜螺纹ANSI B1.11 2 ANPT 3/8-18ANPT 航空锥管螺纹MIL-P-7105 3 BA 8B.A. 英国协会螺纹BS93 4 BC BC 5/16 自行车螺纹JIS B0225 5 BCSG 41/2 API BCSG 套管偏梯形螺纹API Std 5B 6 BSC 1/4-26BSC-Free 自行车螺纹BS 811 5 BSF 1/2in-16BSF惠氏螺纹（细牙）BS 84BSMO 0.800-36BSMO 显微镜物镜螺纹BS 3569BSW 1/4in-20BSW 惠氏螺纹（粗牙）BS 847BUTT 2.5-8BUTT-2A 锯齿螺纹ANSI B1.9 8 Buttress 2.0 BS Buttress 8tpi 锯齿螺纹BS 1657 9 CSG 7API CSG 套管短圆螺纹API Std 5B 11 CTC CTC 75 薄钢电线管螺纹JIS B0204 12 CTG CTG 16 厚钢电线管螺纹JIS B0204 13 CTV CTV8 自行车螺纹JIS D9422 14E E27 爱迪生螺纹（电工螺纹）IEC 399，EN 60399，ASAC44 JISC7709，DIN 40400，GB/T1005，BS EN60399，TOTO604215FG FG14.3 自行车螺纹DIN 79012 5 FH 31/2 API FH 贯眼型钻杆接头螺纹API Spec 7 16 F-PTF 1/4-27 F-PTF 干密封管螺纹ANSI B1.20.3/.4 17G G11/2G1/2 AG1/2 B55°非密封管螺纹NF E03-005JIS B0202BS 2779DIN ISO 228-1ISO 228-1GB/T 7307TOTO 63577DIN 20314 16Gg Gg41/2 "Gg 51 钻杆圆锥管螺纹DIN 4941 29Glasg Glasg 99 玻璃容器盖螺纹DIN 40450 37 IF 4 API IF 内平型钻杆接头螺纹API Spec 7 16 LCSG 7 API LCSG 长式套管圆螺纹API Std 5B 11 LP 2APILP 管线管螺纹API Std 5B 18第1 页,共4 页第 2 页 ,共 4 页MM10 M10×1 ISO 一般用途米制螺纹 （普通螺纹）NF E03-001, -13, -014, -051～056.JIS B0205，B0207。

注：1）原制图标准中的标记代号采用了汉语拼音的字头；而管螺纹标准规定的标记代号则采用了国际标准的规定。

2）由于管螺纹的尺寸单位已经全部采用了米制，因此现行标记的尺寸代号上没有表示英寸的符号（″），而老代号的尺寸是用（″）来表示的。

3）新标记R表示圆锥外螺纹，用Rc表示圆锥内螺纹，而老代号ZG既是内螺纹又是外螺纹。

4）在新标记中用Rp表示与圆锥外螺纹配合的圆柱内螺纹，而G既代表与圆柱外螺纹配合的圆柱内螺纹，又代表与圆锥外螺纹配合的圆柱内螺纹，既不区分GB/T7306和GB/T7307中的圆柱内螺纹，这是非常不合适的。

5）标记中增加了代表公差等级的符号。

但除了圆柱瓦楞螺纹分A、B两级外，其他各种管螺纹都是不分级的，因此只有一个公差等级。

国标螺纹的一般知识一. 螺纹的分类1. 螺纹分内螺纹和外螺纹两种；2. 按牙形分可分为：１）三角形螺纹２）梯形螺纹３）矩形螺纹４）锯齿形螺纹；3. 按线数分单头螺纹和多头螺纹；4. 按旋入方向分左旋螺纹和右旋螺纹两种, 右旋不标注，左旋加LH，如M24×1.5LH；5. 按用途不同分有：米制普通螺纹、用螺纹密封的管螺纹、非螺纹密封的管螺纹、60°圆锥管螺纹、米制锥螺纹等二. 米制普通螺纹1. 米制普通螺纹用大写M表示，牙型角2α=60°（α表示牙型半角）；2. 米制普通螺纹按螺距分粗牙普通螺纹和细牙普通螺纹两种；2.1. 粗牙普通螺纹标记一般不标明螺距，如M20表示粗牙螺纹；细牙螺纹标记必须标明螺距，如M30×1.5表示细牙螺纹、其中螺距为1.5。

2.2. 普通螺纹用于机械零件之间的连接和紧固，一般螺纹连接多用粗牙螺纹，细牙螺纹比同一公称直径的粗牙螺纹强度略高，自锁性能较好。

3. 米制普通螺纹的标记：M20-6H、M20×1.5LH-6g-40,其中M 表示米制普通螺纹，20表示螺纹的公称直径为20mm，1.5表示螺距，LH 表示左旋，6H、6g表示螺纹精度等级，大写精度等级代号表示内螺纹，小写精度等级代号表示外螺纹，40表示旋合长度；3.1. 常用米制普通粗牙螺纹的螺距如下表(螺纹底孔直径：碳钢φ＝公称直径－P；铸铁φ＝公称直径－1.05~1.1P；加工外螺纹光杆直径取φ＝公称直径－0.13P)：表1 常用米制普通粗牙螺纹的直径/螺距3.2. 米制普通内螺纹的加工底孔直径可用下式作近似计算：d=D-1.0825P,其中Ｄ为公称直径，Ｐ为螺距。

注：
1）原制图标准中的标记代号采用了汉语拼音的字头；而管螺纹标准规定的标记代号
则采用了国际标准的规定。

2）由于管螺纹的尺寸单位已经全部采用了米制，因此现行标记的尺寸代号上没有表示
英寸的符号（″），而老代号的尺寸是用（″）来表示的。

3）新标记R表示圆锥外螺纹，用Rc表示圆锥内螺纹，而老代号ZG既是内螺纹又是外螺纹。

4）在新标记中用Rp表示与圆锥外螺纹配合的圆柱内螺纹，而G既代表与圆柱外螺纹配合的圆柱内螺纹，又代表与圆锥外螺纹配合的圆柱内螺纹，既不区分GB/T7306和GB/T7307中的圆柱内螺纹，这是非常不合适的。

5）标记中增加了代表公差等级的符号。

但除了圆柱瓦楞螺纹分A、B两级外，其他各种管螺纹都是不分级的，因此只有一个公差等级。

附录一、螺纹附表1 普通螺纹直径与螺距/mm（摘自GB/T 192、193、196）D——内螺纹大径d——外螺纹大径D2——内螺纹中径d2——外螺纹中径D1——内螺纹小径d1——外螺纹小径注：1．优先选用第一系列，其次是第二系列，第三系列尽可能不用。

2．括号内尺寸尽可能不用。

3．M14×仅用于火花塞；M35×仅用于滚动轴承锁紧螺母。

4．带*号的为细牙参数，是对应于第一种细牙螺距的小径尺寸。

◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎附表2 管螺纹用螺纹密封的管螺纹非螺纹密封的管螺纹(摘自GB/T 7306) (摘自GB/T 7307)标记示例：标记示例：◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎附表3 常用的螺纹公差带注：1．大量生产的精制紧固件螺纹，推荐采用带方框的公差带。

2．带*的公差带优先选用，括号内的公差带尽可能不用。

3．两种精度选用原则：中等——一般用途；粗糙——对精度要求不高时采用。

◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎二、常用的标准件附表4 六角头螺栓/mm六角头螺栓 C级（摘自GB/T 5780）标记示例：螺栓 GB/T 5780 M20×100 （螺纹规格d=M20、公称长度l=100、性能等级为级、不经表面处理、杆身半螺纹、产品等级为C级的六角头螺栓）六角头螺栓全螺纹 C级（摘自GB/T 5781）注：1．括号内的规格尽可能不用。

末端按GB/T 2规定。

2．螺纹公差：8g（GB/T 5780）；6g（GB/T 5781）；机械性能等级：级、级；产品等级：C。

◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎附表5 双头螺柱/mm（摘自GB/T 897～900）b m=1d(GB/T 897) b m=(GB/T 898) b m=(GB/T 899) b m=2d(GB/T 900)标记示例：螺柱 GB/T 900 M10×50 （两端均为粗牙普通螺纹、d=M10、l=50、性能等级为级、不经表面处理、B型、b m=2d的双头螺柱）注：1．尽可能不采用括号内的规格。

螺纹标记（公制、美制和英制）1，公制螺纹标记：.11标记方法完整的螺纹标记由螺纹特征代号、尺寸代号、公差代号及其他代号组成。

螺纹特征代号用“M”表示。

单线螺纹的尺寸代号为“公称直径╳螺距”，公称直径和螺距数值的单位为毫米。

对粗牙螺纹，可以省略标注其螺距项。

多线螺纹的尺寸代号为“公称直径╳Ph导程、P螺距“、公称直径、导程.和螺距数值的单位为毫米.可以在后面增加括号说明线数(英文).公差带代号包含中径和顶径公差带代号, 中径公差带代号在前, 顶径公差带代号在后.内螺纹用大写字母,外螺纹用小写字母，.如果中径公差带代号和顶径公差带代号相同,则只标注一个公差带代号，.螺纹尺寸代号与公差带间用”━”号分开.大批生产的紧固件螺纹(中等公差精度和中等旋合长度,6H/6g)不标注其公差带代号。

表示螺纹配合时, 内螺纹公差带代号在前, 外螺纹公差带代号在后,中间用斜线分开.对旋合长度为短组和长组的螺纹,在公差带代号后应分别标注”S”和:”L”代号.旋合长度代号和公差带间用”━”号分开。

中等旋合长度组不标注.旋合长度代号（N）。

左旋螺纹应在旋合长度代号之后标注“LH”代号。

旋合长度代号与旋向代号间用”━”号分开。

右旋螺纹不标注旋向代号。

1.2 标记示例1.2.1普通螺纹特征代号和尺寸代号部分的标注公称直径为8mm、螺距为1mm的单线细牙螺纹：M8×1公称直径为8mm、螺距为1.25mm的单线粗牙螺纹：M8公称直径为16mm、螺距为1.5mm、导程为3mm的双线螺纹：M16×Ph3P1.5或M16×Ph3P1.5（two starts）1.2.2 增加公差带代号后的标注中径公差带为5g、顶径公差带为6g的外螺纹：M10×1-5g6g中径公差带和顶径公差带为6g的粗牙外螺纹：M10-6g中径公差带为5H、顶径公差带为6H的内螺纹：M10×10-5H6H中径公差带和顶径公差带为6H的粗牙内螺纹：M10-6H中径公差带和顶径公差带均为6g、中等公差径精度的粗牙外螺纹：M10中径公差带和顶径公差带均为6g、中等公差径精度的粗牙内螺纹：M10公差带为6H的内螺纹与公差带为5g6g外螺纹组成配合：M20×2-6H/5g6g公差带为6H的内螺纹与公差带为6g的外螺纹组成配合（中等精度、粗牙）：M201.2.3增加旋合长度代号后的标注短旋合长度的内螺纹：M20×2-5H-S长旋合长度的内、外螺纹：M6-7H/7g6g-L中等旋合长度的外螺纹（粗牙、中等精度的6g公差带）：M61.2.4 增加旋向代号后的标注（完整标注）左旋螺纹：M8×1-LH（公差带代号和旋合长度代号被省略）M6×0.75-5h6h-S-LHM14×Ph6P2-L-LH 或M14×Ph6P2（three starts）-L-LH右旋螺纹：M6（螺距、公差带代号和旋向代号被省略）2美制统一螺纹标注2.1美制统一螺纹的基本标记对标准系列、标准旋合长度和标准公差的统一螺纹，其标记包含五项基本内容。

螺纹的规定画法1.外螺纹国标规定，螺纹的牙顶（大径）及螺纹的终止线用粗实线表示，牙底（小径）用细实线表示，在平行于螺杆轴线的投影面的视图中，螺杆的倒角或倒圆部分也应画出；在垂直于螺纹轴线的投影面的视图中，表示牙底的细实线圆只画约3/4圆，此时螺纹的倒角规定省略不画，如图12-5。

图12-52.内螺纹图12-6是内螺纹的画法。

剖开表示时[图13-6（a）]，牙底（大径）为细实线，牙顶（小径）及螺纹终止线为粗实线。

不剖开表示时[图13-6（b）]，牙底、牙顶和螺纹终止线皆为虚线。

在垂直于螺纹轴线的视图中，牙底仍然画成约为3/4圈的细实线，并规定螺纹的倒角也省略不画。

图12-6绘制不穿通的螺孔时，一般应将钻孔的深度和螺纹部分的深度分别画出，如图12-7（a）。

当需要表示螺纹收尾时，螺纹尾部的牙底用与轴线成30o的细实线表示，如图12-7（b）。

图12-7（c)表示出螺纹孔中相贯线的画法。

图12-73.内、外螺纹连接的画法如图12-8表示装配在一起的内、外螺纹连接的画法。

国标规定，在剖视图中表示螺纹连接时，其旋合部分应按外螺纹的画法表示，非旋合部分仍按各自的画法表示。

图12-8 螺纹连接的画法4.非标准螺纹的画法画非标准牙型的螺纹时，应画出螺纹牙型，并标注出所需的尺寸及有关要求，如图12-9。

图12-9螺纹的规定标注各种螺纹的画法相同，为了便于区别，还必须在图形上进行标注。

(1) 普通螺纹的标注标注内容为：特征代号公称直径×螺距旋向—中径、顶径公差代号—旋合长度代号其中：特征代号M单线粗牙螺纹只标公称直径，单线细牙螺纹标公称直径×螺距。

旋向：分为右旋、左旋，右旋不标注，左旋用LH表示。

螺纹中径、顶径公差带代号：由表示公差等级的数字和表示公差带位置的字母所组成，如：6H、6g(内螺纹用大写字母，外螺纹用小写字母)。

如果中径与顶径公差带代号相同，则只注一个代号，如：7h；如果螺纹的中径公差带与顶径公差带代号不同，则分别标注，如：5g6g。
