自编全自动计算沥青混合料马歇尔稳定度试验(表干法)

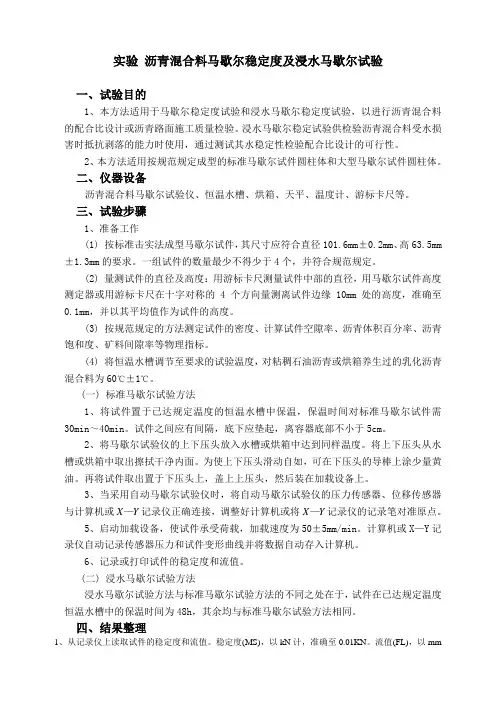

实验沥青混合料马歇尔稳定度及浸水马歇尔试验一、试验目的1、本方法适用于马歇尔稳定度试验和浸水马歇尔稳定度试验，以进行沥青混合料的配合比设计或沥青路面施工质量检验。

浸水马歇尔稳定试验供检验沥青混合料受水损害时抵抗剥落的能力时使用，通过测试其水稳定性检验配合比设计的可行性。

2、本方法适用按规范规定成型的标准马歇尔试件圆柱体和大型马歇尔试件圆柱体。

二、仪器设备沥青混合料马歇尔试验仪、恒温水槽、烘箱、天平、温度计、游标卡尺等。

三、试验步骤1、准备工作(1) 按标准击实法成型马歇尔试件，其尺寸应符合直径101.6mm±0.2mm、高63.5mm ±1.3mm的要求。

一组试件的数量最少不得少于4个，并符合规范规定。

(2) 量测试件的直径及高度：用游标卡尺测量试件中部的直径，用马歇尔试件高度测定器或用游标卡尺在十字对称的4个方向量测离试件边缘10mm处的高度，准确至0.1mm，并以其平均值作为试件的高度。

(3) 按规范规定的方法测定试件的密度、计算试件空隙率、沥青体积百分率、沥青饱和度、矿料间隙率等物理指标。

(4) 将恒温水槽调节至要求的试验温度，对粘稠石油沥青或烘箱养生过的乳化沥青混合料为60℃±1℃。

(一) 标准马歇尔试验方法1、将试件置于已达规定温度的恒温水槽中保温，保温时间对标准马歇尔试件需30min～40min。

试件之间应有间隔，底下应垫起，离容器底部不小于5cm。

2、将马歇尔试验仪的上下压头放入水槽或烘箱中达到同样温度。

将上下压头从水槽或烘箱中取出擦拭干净内面。

为使上下压头滑动自如，可在下压头的导棒上涂少量黄油。

再将试件取出置于下压头上，盖上上压头，然后装在加载设备上。

3、当采用自动马歇尔试验仪时，将自动马歇尔试验仪的压力传感器、位移传感器与计算机或X—Y记录仪正确连接，调整好计算机或将X—Y记录仪的记录笔对准原点。

5、启动加载设备，使试件承受荷载，加载速度为50±5mm/min。

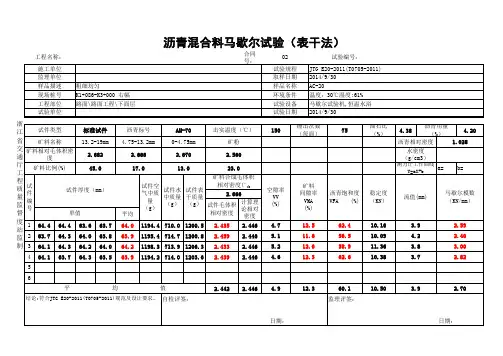

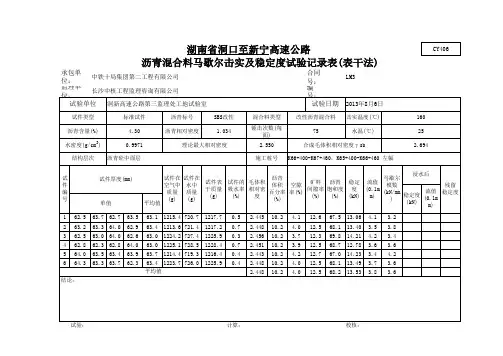

沥青混合料马歇尔稳定度试验(2007-08-21 13:54:57)转载沥青混合料马歇尔稳定度试验――表干法一、目的与适用范围本方法适用于进行沥青混合料的配合比和沥青路面施工质量检验。

本方法适用于按击实法制作沥青混合料成型的标准马歇尔试件圆柱体和大型马歇尔试件圆柱体。

二、主要试验步骤1、用表干法测出沥青混合料的密度、空隙率、沥青体积百分率、沥青饱和度、矿料间隙率等物理指标。

（1）、方法：称取干燥试件的空中质量（ma），置于网篮称取试件的水中质量（mw），取出试件擦去表面水称取试件的表干质量（mf）。

（2）、计算公式：吸水率Sa=(mf-ma)*100/(mf-mw)毛体积相对密度γf=ma/(mf-mw)毛体积密度ρf=γf×ρwρw--常温水的密度，g/cm3理论最大相对密度γt=100/(P'1/γ1+P'2/γ2+……+P'n/γn+Pb/γa)P'1……P'n--各种矿料占沥青混合料总质量的百分率，％γ1……γn--各种矿料对水的相对密度。

Pb--沥青含量，％空隙率VV=(1-γf/γt)*100理论最大密度ρt=γt×ρw体积百分率VA＝Pb×γf/γa矿料间隙率VMA＝VA+VV沥青饱和度VFA＝VA×100/(VA+VV)2、把恒温后的试件放在加载设备上。

3、当采用自动马歇尔试验仪时，把仪器的压力传感器、位移传感器与计算机正确连接，调整好程序；当采用压力环和流值计时，将流值计安装好，调整压力环。

4、启动加载设备。

当试验荷载达到最大值时，取下流值计，读取相应数据。

5、从恒温槽中取出试件至测出最大荷载值的时间，不得超过30s。

三、计算1、当采用自动马歇尔试验仪时，画出荷载变形曲线，最大荷载即为稳定度MS（kN）,荷载最大值至修正原点的变形作为流值FL（mm）。

2、当采用压力环和流值计时，根据压力环标定曲线，将压力环百分表的度数换算成荷载值，即为试样稳定度MS（kN），由流值计及位移传感器测定装置读取的试件垂直变形即为流值FL（mm）。

沥青混合料马歇尔稳定度试验1目的与适用范围1.1本方法适用于马歇尔稳定度试验和浸水马歇尔稳定度试验，以进行沥青混合料的配合比设计或沥青路面施工质量检验。

浸水马歇尔稳定度试验(根据需要，也可进行真空饱水马歇尔试验)供检验沥青混合料受水损害时抵抗剥落的能力时使用，通过测试其水稳定性检验配合比设计的可行性。

1.2本方法适用于按本规程T0702成型的标准马歇尔试件圆柱体和大型马歇尔试件圆柱体。

2仪具与材料技术要求2.1沥青混合料马歇尔试验仪：分为自动式和手动式。

自动马歇尔试验仪应具备控制装置、记录荷载一位移曲线、自动测定荷载与试件的垂直变形，能自动显示和存储或打印试验结果等功能。

手动式由人工操作，试验数据通过操作者目测后读取数据。

对用于髙速公路和一级公路的沥青混合料宜采用自动马歇尔试验仪。

2.1.1当集料公称最大粒径小于或等于26.5mm时，宜采用Ф101.66m m×63.5mm的标准马歇尔试件，试验仪最大荷载不得小于251kN，读数准确至0.1kN，加载速率应能保持50mm/min±5 mm/min。

钢球直径16mm±0.05mm，上下压头曲率半径为50.8mm±0.08mm。

2.1.2当集料公称最大粒径大于26.5mm时，宜采用Ф152. 4m m×95.3mm大型马歇尔件，试验仪最大荷载不得小于50kN，读数准确至0.1kn。

上下压头的曲率内径为Ф152.4mm ±0.2mm，上下压头间距19.05mm±0.1mm。

2.2恒温水槽:控温准确至1℃，深度不小于150mm。

2.3 真空饱水容器:包括真空泵及真空干燥器。

2.4烘箱。

2.5天平:感量不大于0.1g。

2.6温度计：分度值1℃。

2.7卡尺。

2.8其他：棉纱、黄油。

3标准马歇尔试验方法3.1准备工作3.1.1按T0702标准击实法成型马歇尔试件，标准马歇尔试件尺寸应符合直径101.6mm±0.2mm、高63.5mm±1.3mm 的要求。

实验沥青混合料马歇尔稳定度及浸水马歇尔试验一、试验目的1、本方法适用于马歇尔稳定度试验和浸水马歇尔稳定度试验，以进行沥青混合料的配合比设计或沥青路面施工质量检验。

浸水马歇尔稳定试验供检验沥青混合料受水损害时抵抗剥落的能力时使用，通过测试其水稳定性检验配合比设计的可行性。

2、本方法适用按规范规定成型的标准马歇尔试件圆柱体和大型马歇尔试件圆柱体。

二、仪器设备沥青混合料马歇尔试验仪、恒温水槽、烘箱、天平、温度计、游标卡尺等。

三、试验步骤1、准备工作(1) 按标准击实法成型马歇尔试件，其尺寸应符合直径101.6mm±0.2mm、高63.5mm ±1.3mm的要求。

一组试件的数量最少不得少于4个，并符合规范规定。

(2) 量测试件的直径及高度：用游标卡尺测量试件中部的直径，用马歇尔试件高度测定器或用游标卡尺在十字对称的4个方向量测离试件边缘10mm处的高度，准确至0.1mm，并以其平均值作为试件的高度。

(3) 按规范规定的方法测定试件的密度、计算试件空隙率、沥青体积百分率、沥青饱和度、矿料间隙率等物理指标。

(4) 将恒温水槽调节至要求的试验温度，对粘稠石油沥青或烘箱养生过的乳化沥青混合料为60℃±1℃。

(一) 标准马歇尔试验方法1、将试件置于已达规定温度的恒温水槽中保温，保温时间对标准马歇尔试件需30min～40min。

试件之间应有间隔，底下应垫起，离容器底部不小于5cm。

2、将马歇尔试验仪的上下压头放入水槽或烘箱中达到同样温度。

将上下压头从水槽或烘箱中取出擦拭干净内面。

为使上下压头滑动自如，可在下压头的导棒上涂少量黄油。

再将试件取出置于下压头上，盖上上压头，然后装在加载设备上。

3、当采用自动马歇尔试验仪时，将自动马歇尔试验仪的压力传感器、位移传感器与计算机或X—Y记录仪正确连接，调整好计算机或将X—Y记录仪的记录笔对准原点。

5、启动加载设备，使试件承受荷载，加载速度为50±5mm/min。

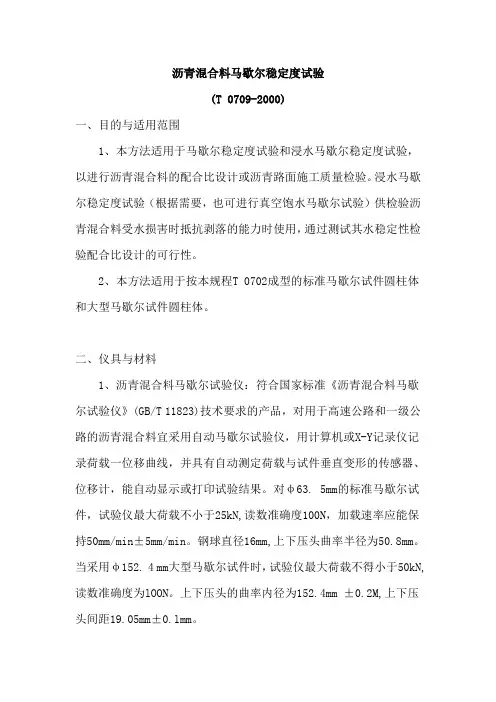

沥青混合料马歇尔稳定度试验(T 0709-2000)一、目的与适用范围1、本方法适用于马歇尔稳定度试验和浸水马歇尔稳定度试验，以进行沥青混合料的配合比设计或沥青路面施工质量检验。

浸水马歇尔稳定度试验（根据需要，也可进行真空饱水马歇尔试验）供检验沥青混合料受水损害时抵抗剥落的能力时使用，通过测试其水稳定性检验配合比设计的可行性。

2、本方法适用于按本规程T 0702成型的标准马歇尔试件圆柱体和大型马歇尔试件圆柱体。

二、仪具与材料1、沥青混合料马歇尔试验仪：符合国家标准《沥青混合料马歇尔试验仪》(GB/T 11823)技术要求的产品，对用于高速公路和一级公路的沥青混合料宜采用自动马歇尔试验仪，用计算机或X-Y记录仪记录荷载一位移曲线，并具有自动测定荷载与试件垂直变形的传感器、位移计，能自动显示或打印试验结果。

对φ63. 5mm的标准马歇尔试件，试验仪最大荷载不小于25kN,读数准确度100N，加载速率应能保持50mm/min±5mm/min。

钢球直径16mm,上下压头曲率半径为50.8mm。

当采用φ152. 4 mm大型马歇尔试件时，试验仪最大荷载不得小于50kN,读数准确度为lOON。

上下压头的曲率内径为152.4mm ±0.2M,上下压头间距19.05mm±0.lmm。

2、恒温水槽：控温准确度为1℃，深度不小于150mm。

3、真空饱水容器：包括真空泵及真空干燥器。

4、烘箱。

5、天平：感量不大于0.lg 。

6、温度计：分度为1℃。

7、卡尺。

8、其它：棉纱，黄油。

三、标准马歇尔试验方法1、准备工作(1)按标准击实法成型马歇尔试件，标准马歇尔尺寸应符合直径φ101.6mm±0.2mm、高 63. 5mm±1. 3mm的要求。

对大型马歇尔试件，尺寸应符合直径152. 4mm±0. 2mm，高95. 3mm±2. 5mm的要求。

一组试件的数量最少不得少于4个，并符合T 0702的规定。

实验沥青混合料马歇尔稳定度及浸水马歇尔试验一、试验目的1、本方法适用于马歇尔稳定度试验和浸水马歇尔稳定度试验，以进行沥青混合料的配合比设计或沥青路面施工质量检验。

浸水马歇尔稳定试验供检验沥青混合料受水损害时抵抗剥落的能力时使用，通过测试其水稳定性检验配合比设计的可行性。

2、本方法适用按规范规定成型的标准马歇尔试件圆柱体和大型马歇尔试件圆柱体。

二、仪器设备沥青混合料马歇尔试验仪、恒温水槽、烘箱、天平、温度计、游标卡尺等。

三、试验步骤1、准备工作(1) 按标准击实法成型马歇尔试件，其尺寸应符合直径101.6mm±0.2mm、高63.5mm ±1.3mm的要求。

一组试件的数量最少不得少于4个，并符合规范规定。

(2) 量测试件的直径及高度：用游标卡尺测量试件中部的直径，用马歇尔试件高度测定器或用游标卡尺在十字对称的4个方向量测离试件边缘10mm处的高度，准确至0.1mm，并以其平均值作为试件的高度。

(3) 按规范规定的方法测定试件的密度、计算试件空隙率、沥青体积百分率、沥青饱和度、矿料间隙率等物理指标。

(4) 将恒温水槽调节至要求的试验温度，对粘稠石油沥青或烘箱养生过的乳化沥青混合料为60℃±1℃。

(一) 标准马歇尔试验方法1、将试件置于已达规定温度的恒温水槽中保温，保温时间对标准马歇尔试件需30min～40min。

试件之间应有间隔，底下应垫起，离容器底部不小于5cm。

2、将马歇尔试验仪的上下压头放入水槽或烘箱中达到同样温度。

将上下压头从水槽或烘箱中取出擦拭干净内面。

为使上下压头滑动自如，可在下压头的导棒上涂少量黄油。

再将试件取出置于下压头上，盖上上压头，然后装在加载设备上。

3、当采用自动马歇尔试验仪时，将自动马歇尔试验仪的压力传感器、位移传感器与计算机或X—Y记录仪正确连接，调整好计算机或将X—Y记录仪的记录笔对准原点。

5、启动加载设备，使试件承受荷载，加载速度为50±5mm/min。

沥青混合料马歇尔稳定度试验方法摘要：马歇尔试验是确定沥青混合料油石比的试验。

文章主要阐述了沥青混合料马歇尔稳定度试验工作的一些具体方法。

关键词：沥青混合料；马歇尔稳定度；试验方法Abstract: Marshall test is to determine the asphalt mixture aggregate ratio test. The article described the specific method for asphalt mixture Marshall stability test work.Key words: asphalt mixture; Marshall stability; test methods我国现行的《公路沥青路面施工技术规范》（JTGF-2004）中规定：热拌沥青混合料路面马歇尔稳定度、流值、密度、空隙率采用拌和厂取样成型的试验方法。

通过大量的试验证明：在原材料和配合比一定的情况下，沥青混合料的马歇尔稳定度与试件的密实度成直线密切正相关，与空隙率成直线密切相关。

由于空隙率是密度的不同表征形式，因此，密度对马歇尔稳定度有着至关重要的影响。

根据试验结果，室内成型试件密度的大小，除与材料的配合比有关外，很大程度上取决于击实次数（击实功）的多少和击实温度的高低，击实次数越多，沥青混合料单位体积得到的击实功越大，试件越容易被压密。

同样，由于沥青材料自身的特点，在一定范围内，温度越高，其粘滞力越低，抗塑性变形的能力越差，在外力的作用下，试件越容易被压密。

因此，通过这种方法得到的试验结果不能真实体现沥青路面的实际质量。

一、目的与适用范围1．马歇尔稳定度试验是对标准击实的试件在规定的温度和速度等条件下受压，测定沥青混合料的稳定度和流值等指示所进行的试验。

2．本方法适用于马歇尔稳定度试验和浸水马歇尔稳定度试验。

马歇尔稳定度试验主要用于沥青混合料的配合比设计及沥青路面施工质量检验。

沥青混合料马歇尔试验一、马歇尔实验简介沥青混凝土配合比设计采用马歇尔实验配合比设计法。

该法是首先按配合比设计拌制沥青混合料，然后击实制成规定尺寸试件，12h 之后测定其物理指标（包括表观密度、空隙率、沥青饱和度、矿料间隙率等），然后测定稳定度和流值。

马歇尔实验分为稳定度实验和浸水马歇尔稳定度实验；马歇尔稳定度实验是对标准击实的试件在规定的温度和速度等条件下受压，测定沥青混合料的稳定度和流值等指示所进行的实验吗，这种方法适用于马歇尔稳定度实验和浸水马歇尔稳定度实验。

马歇尔稳定度实验主要用于沥青混合料的配合比设计及沥青路面施工质量的检验。

浸水马歇尔稳定度实验主要是检验沥青混合料受水损害时抵抗剥落的能力，通过测试其水稳定性检验配合比设计的可行性。

二、具体实验操作方法1)仪具与材料①马歇尔实验仪。

对于标准马歇尔试件，实验仪最大荷载不小于25kN，加载速率应能保持（50±5）mm/min;对于大型马歇尔试件，实验仪最大荷载不得小于50kN。

②恒温水槽：控温准确度为1℃，深度不小于150mm。

③真空饱水容器：包括真空泵及真空干燥器。

④烘箱。

⑤其他：温度计，卡尺等。

2）准备工作①击实成型马歇尔试件，每组试件的数量不得小于4个。

②量测试件尺寸。

用卡尺测量试件中部的直径，在“十”字对称的4个方向量测离边缘10mm处的试件高度并以其平均值作为试件高度。

如试件高度不符合（63.5±1.3）mm或（95.3±2.5）mm要求，或两侧高度差大于2mm时，试件作废。

③测量试件的密度、孔隙率、沥青体积百分率等体积指标。

④将恒温水槽调节至要求的试验温度。

对黏稠石油沥青或烘箱养生过的乳化沥青混合料试验温度为（60±1）℃.对煤沥青混合料试验温度为（33.8±1）℃，对空气养生的乳化沥青或液体沥青混合料试验温度为（25±1）℃。

3）标准马歇尔试验①将试件置于已达到规定温度的恒温水温槽中，保温时间标准马歇尔试件30~40min，大型马歇尔试件为45~60min。
