马歇尔稳定度流值

沥青混合料马歇尔稳定度试验(T 0709-2000)一、目的与适用范围1、本方法适用于马歇尔稳定度试验和浸水马歇尔稳定度试验，以进行沥青混合料的配合比设计或沥青路面施工质量检验。

浸水马歇尔稳定度试验（根据需要，也可进行真空饱水马歇尔试验）供检验沥青混合料受水损害时抵抗剥落的能力时使用，通过测试其水稳定性检验配合比设计的可行性。

2、本方法适用于按本规程T 0702成型的标准马歇尔试件圆柱体和大型马歇尔试件圆柱体。

二、仪具与材料1、沥青混合料马歇尔试验仪：符合国家标准《沥青混合料马歇尔试验仪》(GB/T 11823)技术要求的产品，对用于高速公路和一级公路的沥青混合料宜采用自动马歇尔试验仪，用计算机或X-Y记录仪记录荷载一位移曲线，并具有自动测定荷载与试件垂直变形的传感器、位移计，能自动显示或打印试验结果。

对φ63. 5mm的标准马歇尔试件，试验仪最大荷载不小于25kN,读数准确度100N，加载速率应能保持50mm/min±5mm/min。

钢球直径16mm,上下压头曲率半径为50.8mm。

当采用φ152. 4 mm大型马歇尔试件时，试验仪最大荷载不得小于50kN,读数准确度为lOON。

上下压头的曲率内径为152.4mm ±0.2M,上下压头间距19.05mm±0.lmm。

2、恒温水槽：控温准确度为1℃，深度不小于150mm。

3、真空饱水容器：包括真空泵及真空干燥器。

4、烘箱。

5、天平：感量不大于0.lg 。

6、温度计：分度为1℃。

7、卡尺。

8、其它：棉纱，黄油。

三、标准马歇尔试验方法1、准备工作(1)按标准击实法成型马歇尔试件，标准马歇尔尺寸应符合直径φ101.6mm±0.2mm、高 63. 5mm±1. 3mm的要求。

对大型马歇尔试件，尺寸应符合直径152. 4mm±0. 2mm，高95. 3mm±2. 5mm的要求。

一组试件的数量最少不得少于4个，并符合T 0702的规定。

第1篇一、实验目的本次实验旨在了解马歇尔稳定度试验的基本原理和操作方法，通过对沥青混合料进行马歇尔稳定度试验，掌握沥青混合料的力学性能，为道路工程的设计和施工提供科学依据。

二、实验原理马歇尔稳定度试验是一种常用的沥青混合料力学性能试验方法，通过测定沥青混合料在标准条件下加载时的稳定度和流值，来评价沥青混合料的抗变形能力和密实度。

稳定度是指试件在标准条件下受到垂直荷载作用时，抵抗变形的能力；流值是指试件在达到最大荷载时产生的垂直变形。

三、实验仪器与材料1. 仪器：- 马歇尔稳定度仪- 水浴箱- 烘箱- 天平（精度为0.01g）- 刮刀- 标准筛（2.36mm、4.75mm、9.5mm）2. 材料：- 沥青混合料- 沥青- 粗集料- 细集料- 矿粉- 水或水溶液四、实验步骤1. 试样制备：- 将沥青混合料按比例称取，加入适量的沥青和矿粉，搅拌均匀。

- 将搅拌均匀的沥青混合料过筛，筛除大于2.36mm和小于9.5mm的颗粒。

- 将过筛后的沥青混合料放入烘箱中，加热至沥青完全熔化，保温至规定温度。

- 将加热后的沥青混合料倒入试模中，用刮刀刮平，并确保试模中沥青混合料的厚度一致。

2. 试样养护：- 将试模置于水浴箱中，保持水温为60±1℃，养护时间不少于48小时。

3. 试验步骤：- 将养护好的试样从试模中取出，擦去表面的水珠，并确保试样表面平整。

- 将试样置于马歇尔稳定度仪的试验台上，调整试验仪的荷载速度为50±5mm/min。

- 开始加载，直至试样破坏，记录破坏时的荷载值和流值。

五、实验结果与分析1. 稳定度试验结果：- 记录每个试样的稳定度值，计算平均值。

2. 流值试验结果：- 记录每个试样的流值，计算平均值。

3. 结果分析：- 分析沥青混合料的稳定度和流值，评价其抗变形能力和密实度。

- 比较不同沥青混合料的性能，为道路工程设计提供参考。

六、实验结论通过本次马歇尔稳定度试验，我们掌握了沥青混合料的力学性能评价方法，了解了沥青混合料的抗变形能力和密实度。

沥青混合料马歇尔稳定度及流值测定作业指导书文件编号：XXXXX发布日期：2019年01月25日批准：审核：编写：XXXX 工程检测有限公司3.4马歇尔稳定度3.4.1 目的与适用范围本方法适用于马歇尔稳定度试验和浸水马歇尔稳定度试验，以进行沥青混合料的配合比设计或沥青路面施工质量检验。

浸水马歇尔稳定度试验（根据需要，也可进行真空饱水马歇尔试验）供检验沥青混合料受水损害时抵抗剥落的能力时使用，通过测试其水稳定性检验配合比设计的可行性。

3.4.2仪具与材料沥青混合料马歇尔试验仪、恒温水槽、真空饱水容器、烘箱、天平、温度计、卡尺。

3.4.3标准马歇尔试验方法1、准备工作1.1、按T 0702标准击实法成型的标准马歇尔试件，标准马歇尔试件应符合101.6mm±0.2mm、高63.5mm±1.3mm的要求。

对大型马歇尔试验试件，尺寸应符合直径152.4mm±0.2mm，高95.3mm±2.5mm 的要求。

一组试件的数量不得少于4个，并符合T 0702的规定。

1.2、量测试件的直径及高度：用卡尺测量试件中不的直径，马歇尔试件高度测定器或用卡尺在十字对称的4个方向量测离试件边缘10mm处得高度，准确至0.1mm，并以其平均值作为试件的高度。

如试件高度不符合63.5mm±1.3mm或95.3mm±2.5mm要求或量测高度相差大于2mm时，此试件作废。

1.3、按本规程规定的方法测定试件的密度、空隙率、沥青体积百分率、沥青饱和度、矿物间隙率等物理指标。

1.4、将恒温水槽调节至要求的试验温度，对粘稠石油沥青或烘箱养生锅的乳化沥青混合料为60℃±1℃，对煤沥青混合料为33.8℃±1℃，对空气养生的乳化沥青或液体沥青混合料为25℃±1℃。

2、试验步骤2.1、将试件置于已达规定温度的恒温水槽中保温，保温试件对马歇尔标准试件需30min～40min,对大型马歇尔试件需45min～65min。

沥青混合料马歇尔稳定度及浸水马歇尔试验马歇尔试验是确定沥青混合料油石比的试验。

其试验过程是对标准击实的试件在规定的温度和湿度等条件下受压，测定沥青混合料的稳定度和流值等指标，经一系列计算后，分别绘制出油石比与稳定度、流值、密度、空隙率、饱和度的关系曲线，最后确定出沥青混合料的最佳油石比。

（一）试验目的以进行沥青混合料的配合比设计或沥青路面施工质量检验。

浸水马歇尔稳定试验供检验沥青混合料受水损害时抵抗剥落的能力时使用，通过测试其水稳定性检验配合比设计的可行性。

（二）仪器设备沥青混合料马歇尔试验仪、恒温水槽等。

（三）试验步骤1、准备工作(1) 按标准击实法成型马歇尔试件，其尺寸应符合规范规定，一组试件的数量最少不得少于4个。

(2) 量测试件的直径及高度。

(3) 按规范规定的方法测定试件的密度、计算有关物理指标。

(4) 将恒温水槽调节至要求的试验温度。

2、标准马歇尔试验方法( 1)将试件置于已达规定温度的恒温水槽中保温。

( 2)将马歇尔试验仪的上下压头放入水槽或烘箱中达到同样温度。

( 3)当采用自动马歇尔试验仪时，连接好接线。

(4)启动加载设备，使试件承受荷载，加载速度为50±5mm/min。

( 5)记录或打印试件的稳定度和流值。

3、浸水马歇尔试验方法：与标准马歇尔试验方法的不同之处在于，试件在已达规定温度恒温水槽中的保温时间为48h，其余均与标准马歇尔试验方法相同。

（四）注意事项1、如标准马歇尔试件高度不符合63.5mm±1.3mm的要求或两侧高度差大于2mm时，此试件应作废。

2、从恒温水槽中取出试件至测出最大荷载值的时间，不得超过30s。

3、当一组测定值中某个测定值与平均值之差大于标准差的k倍时，该测定值应予舍弃，并以其余测定值的平均值作为试验结果。

当试件数目n为3、4、5、6个时，k值分别为1.15、1.46、1.67、1.82。

当今国际上最广泛应用的设计方法是马歇尔设计方法和Superpave设计方法。

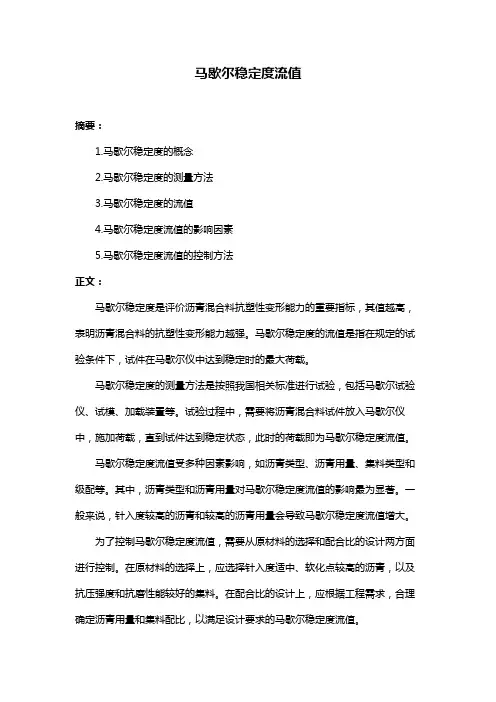

马歇尔稳定度流值
摘要：
1.马歇尔稳定度的概念
2.马歇尔稳定度的测量方法
3.马歇尔稳定度的流值
4.马歇尔稳定度流值的影响因素
5.马歇尔稳定度流值的控制方法
正文：
马歇尔稳定度是评价沥青混合料抗塑性变形能力的重要指标，其值越高，表明沥青混合料的抗塑性变形能力越强。

马歇尔稳定度的流值是指在规定的试验条件下，试件在马歇尔仪中达到稳定时的最大荷载。

马歇尔稳定度的测量方法是按照我国相关标准进行试验，包括马歇尔试验仪、试模、加载装置等。

试验过程中，需要将沥青混合料试件放入马歇尔仪中，施加荷载，直到试件达到稳定状态，此时的荷载即为马歇尔稳定度流值。

马歇尔稳定度流值受多种因素影响，如沥青类型、沥青用量、集料类型和级配等。

其中，沥青类型和沥青用量对马歇尔稳定度流值的影响最为显著。

一般来说，针入度较高的沥青和较高的沥青用量会导致马歇尔稳定度流值增大。

为了控制马歇尔稳定度流值，需要从原材料的选择和配合比的设计两方面进行控制。

在原材料的选择上，应选择针入度适中、软化点较高的沥青，以及抗压强度和抗磨性能较好的集料。

在配合比的设计上，应根据工程需求，合理确定沥青用量和集料配比，以满足设计要求的马歇尔稳定度流值。

马歇尔试验1、马歇尔实验，全称“沥青混合料马歇尔稳定度及浸水马歇尔试验”，是确定沥青混合料最佳油石比的试验，其试验过程是对标准击实的试件在规定的温度和湿度等条件下受压，测定沥青混合料的稳定度和流值等指标，经一系列计算后，分别绘制出油石比与稳定度、流值、密度、空隙率、饱和度的关系曲线，最后确定出沥青混合料的最佳油石比。

2、过程：马歇尔试验是确定沥青混合料油石比的试验。

其试验过程是对标准击实的试件在规定的温度和湿度等条件下受压，测定沥青混合料的稳定度和流值等指标，经一系列计算后，分别绘制出油石比与稳定度、流值、密度、空隙率、饱和度的关系曲线，最后确定出沥青混合料的最佳油石比。

3、试验目的：以进行沥青混合料的配合比设计或沥青路面施工质量检验。

浸水马歇尔稳定试验供检验沥青混合料受水损害时抵抗剥落的能力时使用，通过测试其水稳定性检验配合比设计的可行性。

4、仪器设备：沥青混合料马歇尔试验仪、恒温水槽等。

5、试验步骤(1) 按标准击实法成型马歇尔试件，其尺寸应符合规范规定，一组试件的数量最少不得少于4个。

(2) 量测试件的直径及高度。

(3) 按规范规定的方法测定试件的密度、计算有关物理指标。

(4) 将恒温水槽调节至要求的试验温度。

6、标准马歇尔试验方法（1）、将试件置于已达规定温度的恒温水槽中保温。

（2）、将马歇尔试验仪的上下压头放入水槽或烘箱中达到同样温度。

（3）、当采用自动马歇尔试验仪时，连接好接线。

（4）、启动加载设备，使试件承受荷载，加载速度为50±5mm/min。

（5）、记录或打印试件的稳定度和流值。

7、浸水马歇尔试验方法：与标准马歇尔试验方法的不同之处在于，试件在已达规定温度恒温水槽中的保温时间为48h，其余均与标准马歇尔试验方法相同。

8、作用我国现行《公路沥青路面施工技术规范》（JTJ032－94）中规定的设计方法是马歇尔设计方法。

在“十五”初期，针对江苏省高速公路沥青路面使用的所有石料进行了马歇尔设计方法和Superpave设计方法比较，探讨了Superpave设计方法和马歇尔设计方法的内在联系和区别。

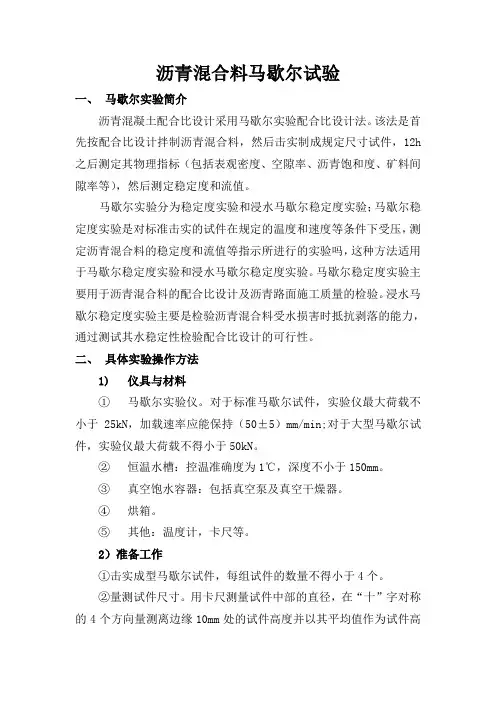

沥青混合料马歇尔试验一、马歇尔实验简介沥青混凝土配合比设计采用马歇尔实验配合比设计法。

该法是首先按配合比设计拌制沥青混合料，然后击实制成规定尺寸试件，12h 之后测定其物理指标（包括表观密度、空隙率、沥青饱和度、矿料间隙率等），然后测定稳定度和流值。

马歇尔实验分为稳定度实验和浸水马歇尔稳定度实验；马歇尔稳定度实验是对标准击实的试件在规定的温度和速度等条件下受压，测定沥青混合料的稳定度和流值等指示所进行的实验吗，这种方法适用于马歇尔稳定度实验和浸水马歇尔稳定度实验。

马歇尔稳定度实验主要用于沥青混合料的配合比设计及沥青路面施工质量的检验。

浸水马歇尔稳定度实验主要是检验沥青混合料受水损害时抵抗剥落的能力，通过测试其水稳定性检验配合比设计的可行性。

二、具体实验操作方法1)仪具与材料①马歇尔实验仪。

对于标准马歇尔试件，实验仪最大荷载不小于25kN，加载速率应能保持（50±5）mm/min;对于大型马歇尔试件，实验仪最大荷载不得小于50kN。

②恒温水槽：控温准确度为1℃，深度不小于150mm。

③真空饱水容器：包括真空泵及真空干燥器。

④烘箱。

⑤其他：温度计，卡尺等。

2）准备工作①击实成型马歇尔试件，每组试件的数量不得小于4个。

②量测试件尺寸。

用卡尺测量试件中部的直径，在“十”字对称的4个方向量测离边缘10mm处的试件高度并以其平均值作为试件高度。

如试件高度不符合（63.5±1.3）mm或（95.3±2.5）mm要求，或两侧高度差大于2mm时，试件作废。

③测量试件的密度、孔隙率、沥青体积百分率等体积指标。

④将恒温水槽调节至要求的试验温度。

对黏稠石油沥青或烘箱养生过的乳化沥青混合料试验温度为（60±1）℃.对煤沥青混合料试验温度为（33.8±1）℃，对空气养生的乳化沥青或液体沥青混合料试验温度为（25±1）℃。

3）标准马歇尔试验①将试件置于已达到规定温度的恒温水温槽中，保温时间标准马歇尔试件30~40min，大型马歇尔试件为45~60min。

浅析沥青混合料马歇尔稳定度曲线特性一、前言新时期下，伴随着沥青混合料的广泛应用，沥青混合料马歇尔稳定度引起了人们的普遍关注，人们对工程的使用性能提出了更高的要求。

因此，加大对沥青混合料马歇尔稳定度与级配曲线特性关系的研究就显得十分必要。

二、马歇尔稳定度概述马歇尔法是在1939年美国密西西比州公路局工程师布鲁斯·马歇尔最早提出的。

第二次世界大战期间，美国陆军工程兵加以改进使其成为一种设计方法。

马歇尔稳定度是指时间受压至破坏时能承受最大荷载，而流值则是达到最大载荷时试件的垂直变形。

在工程施工过程中通常使用马歇尔模数来衡量试件的抗压能力。

沥青混合料马歇尔稳定仪控制系统为实际施工中提供可靠的参考数据。

马歇尔稳定度实验主要针对于沥青混合料配合比设计以及施工质量的检验，由于，通过马歇尔试验可以得到非常准确的实验数据，通过对于数据的分析，可以确定最佳的施工配合比，从而使沥青混合料达到规定的标准，在碾压过程中很好地解决陷碾问题。

三、试验方案设计1、原材料性质（1）集料与填料试验所用集料为优质地产安山岩。

集料采用落锤式破碎机加工，颗粒立方体形状较好，强度高，硬度大，有较好的耐磨性。

矿粉由石灰岩磨细而成，表观相对密度2.70，0.075mm筛通过率为80.3%。

（2）沥青性质本试验用沥青材料采用盘锦欢喜岭90#水工沥青，主要技术指标见表1。

四、试验方案1、试验级配的设计原则有以下几点：（1）以4.75mm筛孔作为区分粗、细集料的关键筛孔，粗、细集料及关键筛孔分别设置上、中、下等3个变化水平，且变化幅度相同，为5%；（2）保持关键筛孔通过率不变，通过选择不同的级配水平分别变化粗集料和细集料内部比例，观察粗、细集料内部结构变化对马歇尔稳定度的影响；（3）变化关键筛孔通过率，研究关键筛孔通过率对马歇尔稳定度的影响。

试验级配见表2。

2、沥青混合料马歇尔稳定度影响因素分析影响马歇尔稳定度的因素大致可归纳为两类：级配因素；瀝青用量因素。

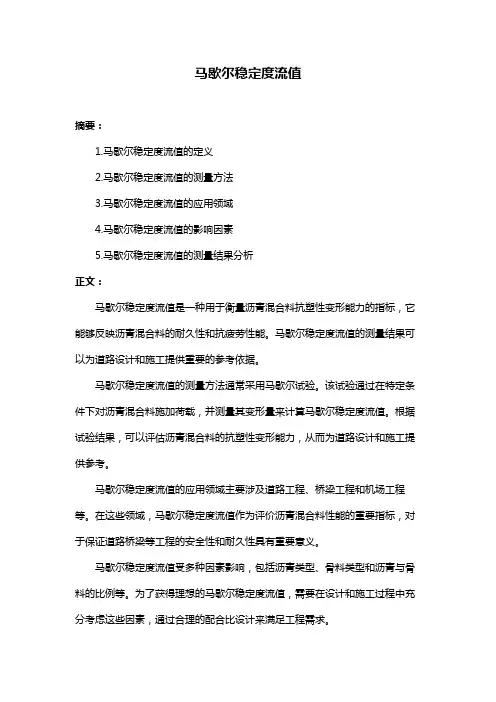

马歇尔稳定度流值
摘要：
1.马歇尔稳定度流值的定义
2.马歇尔稳定度流值的测量方法
3.马歇尔稳定度流值的应用领域
4.马歇尔稳定度流值的影响因素
5.马歇尔稳定度流值的测量结果分析
正文：
马歇尔稳定度流值是一种用于衡量沥青混合料抗塑性变形能力的指标，它能够反映沥青混合料的耐久性和抗疲劳性能。

马歇尔稳定度流值的测量结果可以为道路设计和施工提供重要的参考依据。

马歇尔稳定度流值的测量方法通常采用马歇尔试验。

该试验通过在特定条件下对沥青混合料施加荷载，并测量其变形量来计算马歇尔稳定度流值。

根据试验结果，可以评估沥青混合料的抗塑性变形能力，从而为道路设计和施工提供参考。

马歇尔稳定度流值的应用领域主要涉及道路工程、桥梁工程和机场工程等。

在这些领域，马歇尔稳定度流值作为评价沥青混合料性能的重要指标，对于保证道路桥梁等工程的安全性和耐久性具有重要意义。

马歇尔稳定度流值受多种因素影响，包括沥青类型、骨料类型和沥青与骨料的比例等。

为了获得理想的马歇尔稳定度流值，需要在设计和施工过程中充分考虑这些因素，通过合理的配合比设计来满足工程需求。

通过对马歇尔稳定度流值的测量和分析，可以更好地了解沥青混合料的性能特点和劣化规律，从而为道路桥梁等工程的设计、施工和维护提供科学依据。

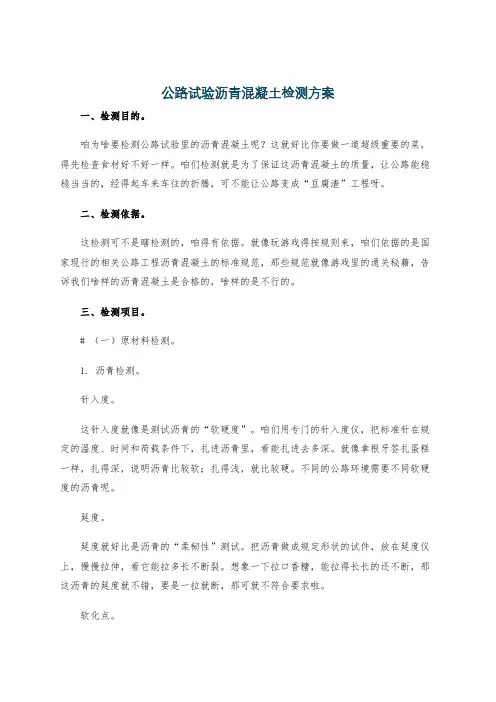

公路试验沥青混凝土检测方案一、检测目的。

咱为啥要检测公路试验里的沥青混凝土呢？这就好比你要做一道超级重要的菜，得先检查食材好不好一样。

咱们检测就是为了保证这沥青混凝土的质量，让公路能稳稳当当的，经得起车来车往的折腾，可不能让公路变成“豆腐渣”工程呀。

二、检测依据。

这检测可不是瞎检测的，咱得有依据。

就像玩游戏得按规则来，咱们依据的是国家现行的相关公路工程沥青混凝土的标准规范，那些规范就像游戏里的通关秘籍，告诉我们啥样的沥青混凝土是合格的，啥样的是不行的。

三、检测项目。

# （一）原材料检测。

1. 沥青检测。

针入度。

这针入度就像是测试沥青的“软硬度”。

咱们用专门的针入度仪，把标准针在规定的温度、时间和荷载条件下，扎进沥青里，看能扎进去多深。

就像拿根牙签扎蛋糕一样，扎得深，说明沥青比较软；扎得浅，就比较硬。

不同的公路环境需要不同软硬度的沥青呢。

延度。

延度就好比是沥青的“柔韧性”测试。

把沥青做成规定形状的试件，放在延度仪上，慢慢拉伸，看它能拉多长不断裂。

想象一下拉口香糖，能拉得长长的还不断，那这沥青的延度就不错，要是一拉就断，那可就不符合要求啦。

软化点。

软化点是看沥青在多高温度下会变软。

把沥青放在铜环里，上面放个钢球，放在加热的水里或者甘油里，慢慢升温，看沥青软到能让钢球掉到下一层板上时的温度。

这就像是看沥青的“耐热性”，要是软化点太低，夏天公路上的沥青就容易变软、变形。

2. 集料检测。

级配。

集料的级配就像搭积木，不同大小的集料得按一定比例搭配才行。

咱们用一套标准筛子，把集料筛一筛，看看各个筛子上留下来的集料重量比例是不是符合要求。

要是级配不对，就像积木搭得歪歪扭扭的，这沥青混凝土的结构就不稳固。

压碎值。

压碎值就是看看集料有多“坚强”。

把集料放到一个特制的圆筒里，用压力机施加一定的压力，然后看看被压碎的集料占总集料的比例。

要是压碎值太大，说明集料容易被压碎，那这公路在车辆重压下可就危险了。

针片状颗粒含量。

马歇尔稳定度流值试验操
作规程
Revised by BLUE on the afternoon of December 12,2020.
马歇尔稳定度、流值试验操作规程1、将试件置于已达到规定温度的恒温水槽中保温，保温时间对标准马歇尔试件需30min~40min,对大型马歇尔试件需
45min~60min。

试件之间应有间隔，底下应垫起，离容器底部不小于5cm。

2、将马歇尔试验仪的上下压头放入水槽或烘箱中达到同样温度。

将上下压头从水槽或烘箱中取出擦拭干净内面。

为使上下压头滑动自如，可在上下压头的导棒上涂少量黄油。

再将试样取出置于下压头上，盖上上压头，然后装在加载设备上。

3、在上压头的球座上放妥钢球，并对准荷载测定装置的压头。

4、当采用自动马歇尔试验仪时，将自动马歇尔试验仪的压力传感器，位移传感器与计算机或X-Y记录仪正确连接，调整好适宜的放大比例。

调整好计算机程序或将X-Y记录仪的记录笔对准原点。

当采用压力环和流值计时，将流值计安装在导棒上使导向套管轻轻地压住上压头，同时将流值计读数调零。

调整压力环中百分表，对零。

5、启动加载设备，使试件承受荷载，加载速度为50±
5mm/min。

计算机或X-Y记录仪自动记录传感器压力和试件变形曲线并将数据自动存入计算机。

6、当试验荷载达到最大值的瞬间，取下流值计，同时读取压力环中百分表读数及流值计的流值读数。

7、从恒温水槽中取出试件至测出最大荷载的试件不得超过30s。

马歇尔稳定度双位测定仪操作规程
1、将压力与位移传感器安装在加荷设备上。

2、装好连接线缆按照加荷设备面板说明，将位移和压力传感器插头对应插到位移与压力输出口。

3、检查电源：电脑部分与主机部分，同为一根电源插头线。

4、打开电源开关，预热30分钟压力窗口显示“0000”正常；位移窗口显示“0000”正常。

5、其中一个试件做好以后，如果想知道“流值Ⅰ”，按一下“流值Ⅰ”即可显示和打印出流值Ⅰ数据；按一下“流值Ⅱ”即可显示和打印出流值Ⅱ的数据。

按一下“稳定度”即可显示和打印最大压力和平均对应流值。

当第一次试验做完后，准备做第二个试件时，装好试件，按一下“复零”键，再按“试验”键，直至一批试件做完。

马歇尔稳定性试验
沥青混合料马歇尔稳定度及浸水马歇尔试验：
1.以进行沥青混合料的配合比设计或沥青路面施工质量检验。

2.浸水马歇尔试验时沥青混合料浸水浸害时抵抗剥落的能力时使用，通过试验测试其稳定
性试验配合比设计的可行性。

3.仪器设备：马歇尔试验仪，恒水温槽。

4.试验步骤：用标准法击实法成型马歇尔标准试件，一组试件最少不小于4个，并测验试
件的直径和高度，测定试件的密度和其他物理指标。

5.吧试件放置恒温槽并调制到一定恒温。

6.取出试件，使试件承受荷载，加载速度为50±5mm/min，并记录试件的稳定度及流值。

二.浸水马歇尔试验的方法：与标准不同之处时试件要在恒温槽里浸泡48小时，其他同。

试验要求：(1)试件高度要符合3.5±1.3mm的要求。

(2).试件取出到加至最大荷载不大于30s。

沥青混合料马歇尔稳定度试验检验细则编制：刘飞审核：张方批准：梅静实施日期：2016年06月20日1、目的为了更好的学习和掌握标准规定与试验方法，熟练操作仪器设备；确保试验的熟练性、准确性。

2、范围2.1本方法适用于马歇尔稳定度试验和浸水马歇尔稳定度试验，以进行沥青混合料的配合比设计或沥青路面施工质量检验。

浸水马歇尔稳定度试验（根据需要，也可进真空饱水马歇尔试验)供检验沥青混合料受水损害时抵抗剥落的能力时使用，通过测试其水稳定性检验配合比设计的可行性。

2.2本方法适用于按本规程T 0702成型的标准马歇尔试件圆柱体和大型马歇尔试件圆柱体。

3、依据标准JTG E20—2011 公路工程沥青及沥青混合料试验规程T 0709—2011 沥青混合料马歇尔稳定度试验4、仪具与材料技术要求4.1沥青混合料马歇尔试验仪分为自动式和手动式。

自动马歇尔试验仪应具备控制装置、记录荷载一位移曲线、自动测定荷载与试件的垂直变形，能自动显示和存储或打印试验结果等功能。

手动式由人工操作，试验数据通过操作者目测后读取数据。

对用于高速公路和一级公路的沥青混合料宜采用自动马歇尔试验仪。

4.1.1当集料公称最大粒径小于或等于26.5mm时,宜采用ø101.6mm×63. 5mm 的标准马歇尔试件，试验仪最大荷载不得小于25kN，读数准确至O.lkN，加载速率应能保持 50mm/min ±5mm/min。

钢球直径16mm±0.05mm，上下压头曲率半径为50.8mm±0.08mm。

4.1.2当集料公称最大粒径大于26.5mm 时，宜采用ø152.4mm×95.3mm大型马歇尔试件，试验仪最大荷载不得小50kN，读数准确至 O.lkN。

上下压头的曲率内径为ø152.4mm ±0.2mm,上下压头间距19.05mm±0.1mm。

大型马歇尔试件的压头尺寸如图T 0709-1所示。

沥青混合料室仪器清单1、马歇尔稳定度、流值：马歇尔标准击实仪、试模（内径101.6mm ± 0.2mm ）、脱模器、沥青混合料搅拌机、马歇尔稳定度测定仪、恒温水浴（60C±1C,控温准确值1C,深度不小于150mm）、真空饱水容器、干燥器、烘箱、天平（感量0.1g）、温度计（1C）、卡尺、棉纱、黄油、2、空隙率、矿料间隙率：浸水天平（3kg以下感量不大于0.1g, 3kg以上感量不大于0.5g）、网篮、溢流水箱（有水位溢流装置，保持试件和网篮浸入水中后的水位一定，能调整水温至25C±05C）、试件悬吊装置、毛巾、电风扇或烘箱、秒表、3、沥青用量：离心抽提仪、圆环形滤纸、回收瓶（1700mm以上）、压力过滤装置、天平（感量不大于0.01g、0.001g各一台）、量筒（分度1ml）、电烘箱（装有温度自动调节器105± 5C）、三氯乙烯（工业用）、碳酸铵饱和溶液、小铲、金属盘、大烧杯、通风橱、温度计（分度值 1 C,金属插杆的长度不小于150mm插入式数显温度计，量程0-300C）、电炉、拌合铲、胶布、秒表、粉笔、玻璃棒、电风扇、毛刷、大干燥器、坩埚。

4、矿料级配:标准筛（方孔筛：0.075mm-90mm ）、天平（感量不大于0.1g）、摇筛机、电烘箱（装有温度自动调节器105 ± 5C）、样品盘、毛刷、。

七、动稳定度：轮碾成型机、试模（长300mm*宽300mm* 厚50-100mm ）、天平（称量5kg以上，感量不大于1g;称量5kg以下，感量不大于0.5g）、5、最大理论密度：理论最大密度测定仪、电风扇、烘箱（大型）、天平（称量5kg以上，感量不大于0.1g;称量2kg，感量不大于0.05g ）、恒温水浴（水温控制25C±0.5C）、温度计（分度值0.5C）、玻璃板、平底盘、铲子、0.075mm筛、吸耳球。

集料室仪器设备清单1、颗粒级配:方孔标准筛（0.075mm-90mm、0.075mm-9.5mm 各一套）、摇筛机、天平（感量不大于称量的0.1%）、浅盘、铲子、毛刷、烘箱（105C 士5C）、搪瓷盘、搅棒、一、针片状颗粒含量：针片状规准仪、游标卡尺（精密度0.1mm）、天平（感量不大于ig）、2、压碎值：压碎值测定仪、金属棒（直径10mm,长450mm-600mm, —端加工成半球形）、天平（称量2-3kg,感量不大于1g）、压力机（500KN , 应能在10min内达到400KN）、金属筒（圆柱形，内径112.0mm,高179.4mm,容积1767 cm 3）、3、磨耗值：洛杉矶磨耗试验机、钢球、台秤（感量5g）标准筛及1 .7mm的方孔筛1个、容器（搪瓷盘）、4、细集料含泥量：天平（称量1kg感量不大于1g）、筒、浅盘、5、砂当量：砂当量测定仪、天平（称量1kg感量不大于0..1g）、秒表、温度计、广口漏斗（玻璃或塑料制，口直径100mm左右）、钢板尺（长50cm 刻度1mm）、量筒（500ml、1L ）、烧杯（1L ）、塑料桶（5L）、烧杯、刷子、盘子、刮刀、勺子、6、坚固性：粗集料：容器（搪瓷盆或瓷缸容积不小于50L）、三角网篮（外径为100mm、高为150mm、孔径不大于2.36mm的铜网或不锈钢丝制成；检验37.5mm-75mm的颗粒时，应采用外径和高均为250mm 的网篮）、试剂（无水硫酸钠和10水结晶硫酸钠）、玻璃棒、电炉、细集料：天平（称量200g感量不大于0.2g）、标准筛（0.075mm-9.5mm）、容器（搪瓷盆或瓷缸容积不小于10L ）、三角网篮（内径、高均为70mm、由钢丝或镀锌铁丝制成，网孔的孔径不大于所盛试样粒级下限尺寸的一半）、试剂（无水硫酸钠或10水结晶硫酸钠）、波美比重计、7、密度：粗集料：天平（感量不大于称量的0.1%）、容量筒一套、平头铁锹、振动台、捣棒（直径16mm、长600mm、一端为圆头）；细集料：天平（称量1kg感量不大于0.1g）、饱和面干试模、捣棒（金属棒，直径25±3mm,质量340± 15g）、烧杯（500ml）、容量瓶（500ml）、吹风机、铝制料勺、玻璃棒、温度计、浅盘、吸管、台秤（称量5kg感量5g）、容量筒（金属制，圆筒形，内径108mm、净高109mm、壁厚2mm、容积为1L ）、标准漏斗、小勺、直尺、浅8吸水率:天平（称量5kg感量不大于称量的0.1%）、容器、金属丝刷、毛巾、浅盘、容量瓶（1000ml）、搪瓷盘、浅盘、9、软弱颗粒含量：浅盘、压力机、毛刷10、细集料棱角性：间隙率法：棱角性测定仪、天平（感量不大于0.1g）、玻璃板（60*60mm）、刮尺（带刃的直尺，长100mm宽20mm）、流动时间法：流动时间测定仪、秒表（准确至0.1s）、11、含水率：50ml量筒或量杯、工业酒精、毛刷、玻璃棒、天平（称量5kg感量5g称量200g感量不大于0.2g）、玻璃棒、12、泥块含量：台秤（感量不大于称量的0.1%）、容器（容积约101的桶或搪瓷盘）、浅盘、毛刷、13、有机质含量：天平（感量不大于称量的0.1%）、量筒（100ml、250ml、1000ml 各一个）、氢氧化钠溶液（氢氧化钠与蒸馏水质量比3:97）、鞣酸粉、10%酒精、烧杯、玻璃棒、19mm标准筛、14、亚甲蓝值MBV:亚甲蓝（纯度不小于98.5%）、移液管（5ml、2ml）、叶轮搅拌机、鼓风烘箱（控温在105C 士5C）、天平（称量1000g感量0.1g, 称量100g感量0.01g）、容器（深度大于250mm）、玻璃容量瓶（1L ）、定时装置（精度1s）、玻璃棒（直径8mm长300mm两支）、温度计（1C）、烧杯（1000ml）、定量滤纸15、矿粉亲水系数：量筒（50ml两个、刻度0.5ml）、天平（感量不大于0.01g）、研钵、煤油、橡皮头研杵、岩石：单轴抗压强度：压力试验机或万能试验机、切石机、钻石机、磨石机、游标卡尺（0.1mm）、角尺、水池、抗冻性：冰箱（-15 C ~-20C）、放大镜、含水率：烘箱（105C-110C，最低控温60C 士5C）、干燥器（内装氯化钙或硅胶等）、称量盒（5个以上）、密度：密度瓶（短颈量瓶，容积100mL）、天平（感量0.001g）、轧石机、球磨机、瓷研钵、玛瑙研钵、磁铁块、孔径0.315mm （0.3mm）筛、砂浴、恒温水槽（士1C）、真空抽气设备、锥形玻璃漏斗、瓷皿、滴管、忠骨匙、温度计、毛体积密度:切石机、钻石机、磨石机、天平（称量大于500g感量O.OIg）、石蜡、熔蜡设备、水中称量装置、游标卡尺、吸水率：抽气设备（抽气机、水银压力计、真空干燥器、净气瓶）煮沸水槽、盛水容器、纱布、化学分析室仪器设备清单一、水泥或石灰剂量：滴定管（酸式，50ml1支）、滴定台1个、滴定管夹1个，大肚移液管（10ml、50ml，10支）、锥形瓶（三角瓶，200ml，20个）、烧杯（2000ml 或1000ml，各一只；300ml，10 只）、容量瓶（1000ml，1个）、搪瓷杯（1000ml，1个）、不锈钢棒（或粗玻璃棒，10根）、量筒（1000ml和5ml，各1只；50ml，2只）、棕色广口瓶（60ml，1 只装钙红指示剂）、电子天平（量程不小于1500g,感量0.01g）、表秒1只、表面皿（巾9cm，10个）、研钵（①12-13cm，—个）、洗耳球1个、精密试纸（ph12-14）、聚乙烯桶（20L装蒸馏水和氯化铵及EDTA二钠标准溶液，3个；5L装氢氧化钠，1个；5L大口桶，10 个）、毛刷、去污粉、吸水管、塑料勺、特种铅笔、厘米纸、洗瓶（塑料，500ml1 只）、二、石灰有效氧化钙镁含量：氧化钙测定：方孔筛（0.15mm，1个）、烘箱（50-250C，1台）、干燥器（巾25cm，1个）、称量瓶（巾30mm*50mm，10个）、瓷研钵（巾12-13cm，1个）、分析天平（量程不小于50g,感量0.0001，1台）、电子天平（量程不下于500g，感量0.01g，1台）、电炉（1500w，1 个）、石棉网（20cm*20cm，1 块）、玻璃珠（巾30mm，1 袋（0.25kg））、具塞三角瓶（250ml，20个）、漏斗（短颈，3个）、塑料洗瓶1个、塑料桶（20L，1个）、下口蒸馏瓶（5000ml，1个）、三角瓶（300ml，10 个）、容量瓶（250ml、10000ml,各一个）、量筒（200ml、100ml、50ml、5ml,各1个）、试剂瓶（250ml、1000ml，各5个）、塑料试剂瓶（1L, 1 个）、烧杯（50ml, 5 个；250ml 或300ml, 10 个）、棕色广口瓶（60ml, 4个；250ml, 5个）、滴瓶（60ml, 3个）、酸滴定管（50ml, 2支）、滴定台及滴定管夹（各1套）、大肚移液管（25ml、50ml，各1支）、表面皿（7cm, 10块）、玻璃棒（8mm*250mm及4mm*180mm，各10支）、试剂勺5个、吸水管（8mm*150mm, 5支）、洗耳球（大、小各1个）、氧化镁测定：方孔筛（0.15mm, 1个）、烘箱（50-250C, 1台）、干燥器（巾25cm, 1个）、称量瓶（巾30mm*50mm, 10个）、瓷研钵（巾12-13cm, 1个）、分析天平（量程不小于50g,感量0.0001, 1台）、电子天平（量程不下于500g,感量0.01g, 1台）、电炉（1500w, 1 个）、石棉网（20cm*20cm, 1 块）、玻璃珠（巾30mm, 1 袋（0.25kg））、具塞三角瓶（250ml, 20个）、漏斗（短颈，3个）、塑料洗瓶1个、塑料桶（20L, 1个）、下口蒸馏瓶（5000ml, 1个）、三角瓶（300ml,10 个）、容量瓶（250ml、10000ml,各一个）、量筒（200ml、100ml、50ml、5ml,各1个）、试剂瓶（250ml、1000ml，各5个）、塑料试剂瓶（1L, 1 个）、烧杯（50ml, 5 个；250ml 或300ml, 10 个）、棕色广口瓶（60ml, 4个；250ml, 5个）、滴瓶（60ml, 3个）、酸滴定管（50ml, 2支）、滴定台及滴定管夹（各1套）、大肚移液管（25ml、50ml，各1支）、表面皿（7cm, 10块）、玻璃棒（8mm*250mm及4mm*180mm，各10支）、试剂勺5个、吸水管（8mm*150mm, 5支）、洗耳球（大、小各1个）、三、粉煤灰烧失量：马福炉（隔焰加热炉，在炉膛外围进行电阻加热，应使用温度控制器，准备控制炉温，并定期进行校验）、瓷坩埚（带盖、容量15-30ml）、分析天平（量程不小于50g，感量0.0001）、研钵、干燥器、小烧杯、干燥器、四、粉煤灰比表面积：勃式比表面积透视仪、滤纸（中速定量滤纸）、分析天平（感量为0.001g）、秒表（分度值为0.5g）、烘箱（控制精度士1C）、五、粉煤灰细度：负压筛析仪、电子天平（量程不小于50g，感量0.01g）、烘箱、干燥器、木棒、水：PH值：分析天平、普通天平（0.1g）、三角瓶（250ml、200ml、100ml各3个以上）、烧杯（500ml、250ml、200ml、100ml）、量筒（200ml、100ml）、PH试纸或酸度计、电炉、方孔筛（0.075~9.5mm、0.075~90mm）。
