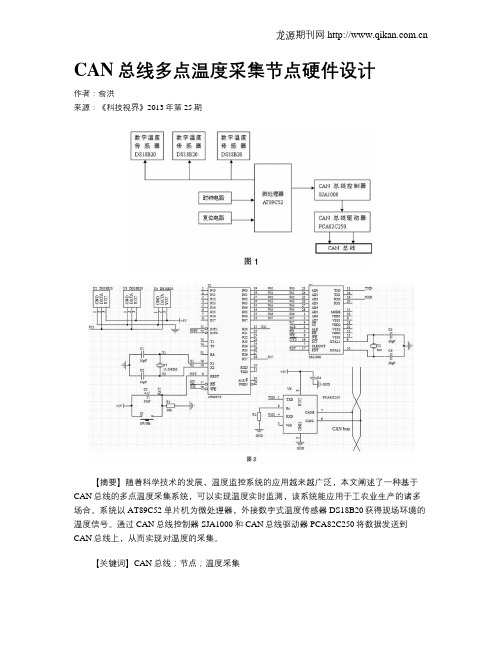

CAN总线多点温度采集节点硬件设计
【摘要】随着科学技术的发展，温度监控系统的应用越来越广泛，本文阐述了一种基于CAN总线的多点温度采集系统，可以实现温度实时监测，该系统能应用于工农业生产的诸多场合。系统以AT89C52单片机为微处理器，外接数字式温度传感器DS18B20获得现场环境的温度信号。通过CAN总线控制器SJA1000和CAN总线驱动器PCA82C250将数据发送到CAN总线上，从而实现对温度的采集。
【关键词】CAN总线；节点；温度采集
0 概述
现场总线是安装在生产制造过程中的装置与控制室内的控制装置之间的一种数字式、串行、多点通信的数据线。应用现场总线技术不仅可以降低系统的布线成本，还具有设计简单、调试方便等优点。同时，由于现场总线本身还提供了灵活且功能强大的协议，这就使得用户对系统配置，设备选型具有强大的自主权，可以任意的将多种功能模块组合起来扩充系统的功能。在众多的现场工业总线中。随着温度控制技术在各个领域得到广泛地推广和应用，相关行业对温度控制技术的要求与日俱增。目前市场上也有一些温度控制系统，但是这些系统在传送数据时实时性能实现的不是很好，而CAN总线的实时性强、成本低，而且还具备可靠性高、抗干扰强等特点。综合多方面因素考虑，我们能够利用CAN总线的特点和优势设计温度控制系统。
1 设计方案
1.1 系统功能要求
系统能够接受数字式温度传感器DS18B20的温度信号，将温度信号传给单片机，完成单片机最小系统设计，并把此系统作为CAN的节点，节点的硬件包括AT89C52单片机、CAN总线驱动器PCA82C250、CAN总线控制器SJA1000、单片机的时钟和复位电路。主要研究基于AT89C52单片机与DS18B20数字温度传感器的多点温度测量系统。完成数字式温度传感器与CAN总线节点的接口设计及电路设计，实现具有数字式串行温度采集功能的CAN总线节点的硬件设计。应用CAN总线控制器SJA1000及其总线收发器的工作原理，完成数字式温度传感器与CAN总线节点的接口设计。
1.2 硬件功能模块
该系统主要由现场数据采集模块和总线发送模块构成。现场数据的采集是以AT89C52单片机为核心控制单元，外接数字传感器DS18B20，从而获得现场环境的温度信号。通过CAN总线控制器SJA1000和CAN总线驱动器PCA82C250将数据发送到CAN总线上。CAN节点由微处理器、CAN控制器SJA1000、CAN
