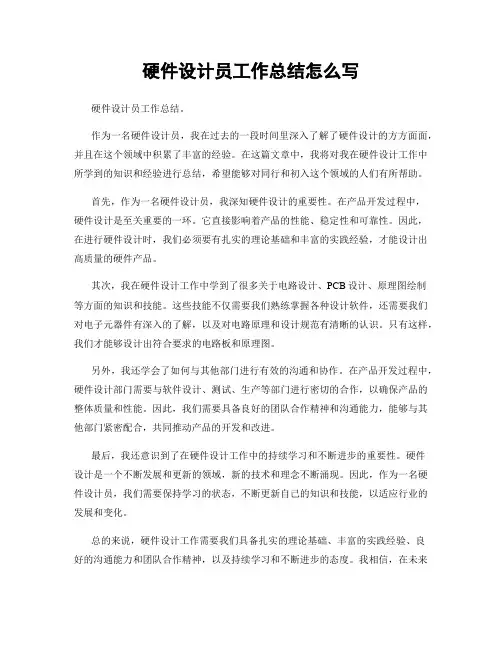

硬件设计员工作总结怎么写硬件设计员工作总结。
作为一名硬件设计员，我在过去的一段时间里深入了解了硬件设计的方方面面，并且在这个领域中积累了丰富的经验。
在这篇文章中，我将对我在硬件设计工作中所学到的知识和经验进行总结，希望能够对同行和初入这个领域的人们有所帮助。
首先，作为一名硬件设计员，我深知硬件设计的重要性。
在产品开发过程中，硬件设计是至关重要的一环。
它直接影响着产品的性能、稳定性和可靠性。
因此，在进行硬件设计时，我们必须要有扎实的理论基础和丰富的实践经验，才能设计出高质量的硬件产品。
其次，我在硬件设计工作中学到了很多关于电路设计、PCB设计、原理图绘制等方面的知识和技能。
这些技能不仅需要我们熟练掌握各种设计软件，还需要我们对电子元器件有深入的了解，以及对电路原理和设计规范有清晰的认识。
只有这样，我们才能够设计出符合要求的电路板和原理图。
另外，我还学会了如何与其他部门进行有效的沟通和协作。
在产品开发过程中，硬件设计部门需要与软件设计、测试、生产等部门进行密切的合作，以确保产品的整体质量和性能。
因此，我们需要具备良好的团队合作精神和沟通能力，能够与其他部门紧密配合，共同推动产品的开发和改进。
最后，我还意识到了在硬件设计工作中的持续学习和不断进步的重要性。
硬件设计是一个不断发展和更新的领域，新的技术和理念不断涌现。
因此，作为一名硬件设计员，我们需要保持学习的状态，不断更新自己的知识和技能，以适应行业的发展和变化。
总的来说，硬件设计工作需要我们具备扎实的理论基础、丰富的实践经验、良好的沟通能力和团队合作精神，以及持续学习和不断进步的态度。
我相信，在未来的工作中，我会继续努力，不断提升自己，为公司的发展和产品的质量贡献自己的力量。
电气硬件设计流程-概述说明以及解释1.引言1.1 概述：电气硬件设计是指在电子产品开发过程中，通过设计和开发硬件电路来实现电子产品的功能和性能。
电气硬件设计是整个电子产品开发中至关重要的一环，其质量和效率直接影响着产品的性能和市场竞争力。
在电气硬件设计过程中，设计工程师需要根据产品需求和规格书，设计出符合要求的硬件电路，包括电路原理图设计、PCB设计、元器件选型等工作。
同时，设计工程师还需要考虑到产品的生产成本、可靠性、功耗等因素，确保设计的电路能够稳定可靠地工作。
本文将从电气硬件设计的重要性、设计流程概述以及关键要点等方面进行详细介绍，帮助读者更好地了解电气硬件设计的过程和方法。
1.2 文章结构:本文将分为三部分进行展开讨论。
首先在引言部分，将简要概述电气硬件设计的重要性，并介绍本文的结构及目的。
接着在正文部分，将详细探讨电气硬件设计的重要性，概述电气硬件设计流程，并深入分析其中的关键要点。
最后，在结论部分，将对整篇文章进行总结，提出设计流程的优化方向，并展望未来电气硬件设计的发展趋势。
通过这种结构的安排，读者将能够全面了解电气硬件设计的重要性、流程和关键要点，同时也对未来的发展有个初步的预期。
1.3 目的电气硬件设计是现代电子产品开发中不可或缺的一环，其目的在于通过系统化的设计流程和具体的步骤，确保产品在设计和制造过程中能够达到预期的性能和质量要求。
在电气硬件设计中，设计师需要考虑到电路的功能性、可靠性、稳定性和成本等方面的因素，以确保产品能够满足用户的需求并具有竞争力。
本文旨在介绍电气硬件设计的流程和关键要点，帮助读者更好地理解电气硬件设计的重要性和复杂性，提高设计效率和产品质量，推动电子产品的发展和进步。
同时，通过总结已有的设计经验和优化设计流程，展望未来电气硬件设计的发展方向，促进产业升级和技术创新。
通过本文的阅读，读者将更深入地了解电气硬件设计的要点和流程，为自己在电气硬件设计领域的学习和工作提供参考和指导。
硬件工程师设计工作思路和方法硬件工程师是负责设计和开发各种硬件设备的专业人员。
他们的工作范围涵盖了电子电路设计、电路板布局、元器件选择、硬件测试等多个方面。
在进行硬件设计工作时，硬件工程师需要具备一定的思路和方法，以确保设计出高性能、稳定可靠的硬件设备。
本文将介绍硬件工程师设计工作的思路和方法。
一、明确需求和目标在进行硬件设计工作之前，硬件工程师首先要明确需求和目标。
需求包括硬件设备的功能要求、性能要求、外形尺寸要求等，目标则是指设计出满足需求的硬件设备。
只有明确了需求和目标，硬件工程师才能有针对性地进行设计工作。
二、进行调研和分析在明确需求和目标之后，硬件工程师需要进行调研和分析。
调研可以了解市场上类似产品的特点和优缺点，分析可以深入研究需求和目标的可行性。
通过调研和分析，硬件工程师可以获取设计所需的关键信息，为后续的设计工作提供依据。
三、制定整体架构在进行硬件设计工作之前，硬件工程师需要制定整体架构。
整体架构是指硬件设备各个模块之间的关系以及数据流动的过程。
制定整体架构可以让硬件工程师清晰地了解硬件设备的组成和工作原理，为后续的具体设计提供指导。
四、进行电路设计电路设计是硬件工程师设计工作的核心之一。
在电路设计过程中，硬件工程师需要根据需求和目标选择合适的元器件，并进行电路图的绘制。
电路图绘制完成后，还需要进行模拟和仿真以验证电路设计的正确性。
通过电路设计，硬件工程师可以实现硬件设备的各项功能。
五、进行电路板布局电路板布局是电路设计的重要环节。
在电路板布局中，硬件工程师需要将电路图中的元器件合理地布置在电路板上，并进行连线。
合理的电路板布局可以减少信号干扰、提高电路的稳定性和可靠性。
因此，硬件工程师需要考虑电路板布局的各种因素，如元器件的热量分布、信号传输路径等。
六、元器件选择与采购在进行硬件设计工作的过程中，硬件工程师需要选择合适的元器件，并进行采购。
元器件的选择要基于需求和目标，并考虑到性能、可靠性、成本等因素。
2007年，以2年的工作经验去一家小公司去面试。
当时笔试完，对方对我很认可。
但当时他说：“我需要招一个，在大公司待过的，最好知道硬件开发流程和规范的。
虽然你题答得不错，但是我们需要一个有丰富经验的，最好在华为待过的。
”当时，我就在想“华为的规范和流程是啥样的”。
后来我去了华为，我把能想到的华为硬件开发的几个不一样的点，跟大家分享一下。
NO.1 文档，评审，设计当时刚入职时，三个人做一个电路板。
虽然电路复杂一些，还是有一些人力过剩的。
所以，我就被安排去写一个PCI转UART的逻辑。
我当时是新员工，也急于表现自己，利用周末的时间，估计用了一周的时间，就写完代码，开始仿真了。
我以为我的导师兼主管会表扬一下，结果没有，他说：“你为什么没有召集大家讨论？然后再写方案，评审？然后再动手写代码？”我当时是不理解的，觉得我一个人就搞定的事情，为啥要这样劳师动众？后来反思过后发现了以下问题：第一、从主管的角度，不知道新员工的个人能力，你能把做的事情讲清楚了，他才放心。
第二、从公司的角度，有一套流程来保证项目的交付。
那么则不再太依赖某个人的个人能力，任何一个人的离职，都不会影响项目的交付。
这也是华为最了不起的地方，把复杂的项目拆得非常细碎，这样不需要特别牛的人来交付项目。
这是为什么华为的工程师的收入是思科的N分之一。
第三、从效果角度，毕竟一个人的想法是有限的，把想法文档化的过程，就是整理思路的过程；讨论的过程，就是收集你自己没有想到的过程。
正式的评审，是大家达成意见的过程。
提前讨论，让相关的人都参与到你的设计中，总比你设计完了，被别人指出一个致命的问题要强得多。
就是因为华为把一项工作拆散了，所以沟通，文档，评审，讨论，变得非常重要。
这个工作模式的缺点，也是显而易见，沟通成本高，工作效率低。
NO.2 硬件领域的人员构成在华为内部里面，人员角色非常多。
硬件的人是对产品开发阶段，端到端负责的。
做单板硬件工程师，可以涉猎最多的领域，同时也是工作内容最杂，接触人最多，扯皮的最多的工种。

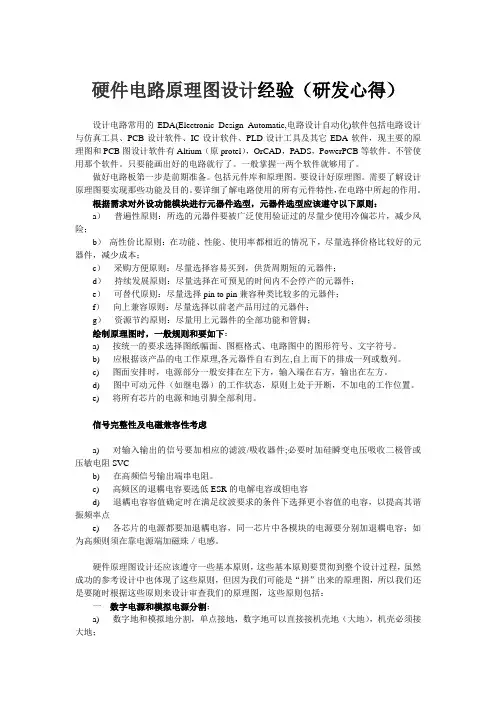

硬件电路原理图设计经验（研发心得）设计电路常用的EDA(Electronic Design Automatic,电路设计自动化)软件包括电路设计与仿真工具、PCB设计软件、IC设计软件、PLD设计工具及其它EDA软件，现主要的原理图和PCB图设计软件有Altium（原protel），OrCAD，PADS，PowerPCB等软件。
不管使用那个软件。
只要能画出好的电路就行了。
一般掌握一两个软件就够用了。
做好电路板第一步是前期准备。
包括元件库和原理图。
要设计好原理图。
需要了解设计原理图要实现那些功能及目的。
要详细了解电路使用的所有元件特性，在电路中所起的作用。
根据需求对外设功能模块进行元器件选型，元器件选型应该遵守以下原则：a）普遍性原则：所选的元器件要被广泛使用验证过的尽量少使用冷偏芯片，减少风险；b）高性价比原则：在功能、性能、使用率都相近的情况下，尽量选择价格比较好的元器件，减少成本；c）采购方便原则：尽量选择容易买到，供货周期短的元器件；d）持续发展原则：尽量选择在可预见的时间内不会停产的元器件；e）可替代原则：尽量选择pin to pin兼容种类比较多的元器件；f）向上兼容原则：尽量选择以前老产品用过的元器件；g）资源节约原则：尽量用上元器件的全部功能和管脚；绘制原理图时，一般规则和要如下：a) 按统一的要求选择图纸幅面、图框格式、电路图中的图形符号、文字符号。
b)应根据该产品的电工作原理,各元器件自右到左,自上而下的排成一列或数列。
c)图面安排时，电源部分一般安排在左下方，输入端在右方，输出在左方。
d) 图中可动元件（如继电器）的工作状态，原则上处于开断，不加电的工作位置。
e) 将所有芯片的电源和地引脚全部利用。
信号完整性及电磁兼容性考虑a) 对输入输出的信号要加相应的滤波/吸收器件;必要时加硅瞬变电压吸收二极管或压敏电阻SVCb) 在高频信号输出端串电阻。
c) 高频区的退耦电容要选低ESR的电解电容或钽电容d) 退耦电容容值确定时在满足纹波要求的条件下选择更小容值的电容，以提高其谐振频率点e) 各芯片的电源都要加退耦电容，同一芯片中各模块的电源要分别加退耦电容；如为高频则须在靠电源端加磁珠／电感。

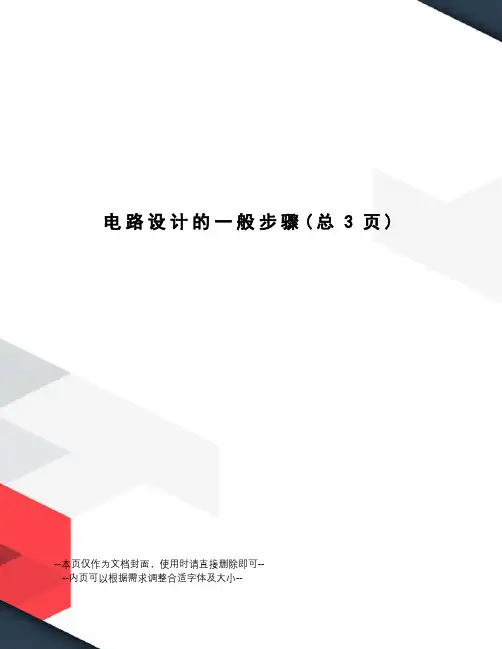

电路设计的一般步骤(总3页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--电路设计的一般步骤通常，硬件电路设计师在设计电路时，都需要遵循一定的步骤。
要知道，严格按照步骤进行工作是设计出完美电路的必要前提。
对一般的电路设计而言，其过程主要分为以下3步：1.设计电路原理图在设计电路之初，必须先确定整个电路的功能及电气连接图。
用户可以使用Protel99提供的所有工具绘制一张满意的原理图，为后面的几个工作步骤提供可靠的依据和保证。
2.生成网络表要想将设计好的原理图转变成可以制作成电路板的PCB图，就必须通过网络表这一桥梁。
在设计完原理图之后，通过原理图内给出的元件电气连接关系可以生成一个网络表文件。
用户在PCB设计系统下引用该网络表，就可以此为依据绘制电路板。
3.设计印刷电路板在设计印刷电路板之前，需要先从网络表中获得电气连接以及封装形式，并通过这些封装形式及网络表内记载的元件电气连接特性，将元件的管脚用信号线连接起来，然后再使用手动或自动布线，完成PCB板的制作。
原理图的设计步骤：一般来讲，进入SCH设计环境之后，需要经过以下几个步骤才算完成原理图的设计：1.设置好原理图所用的图纸大小。
最好在设计之处就确定好要用多大的图纸。
虽然在设计过程中可以更改图纸的大小和属性，但养成良好的习惯会在将来的设计过程中受益。
2.制作元件库中没有的原理图符号。
因为很多元件在Protel99中并没有收录，这时就需要用户自己绘制这些元件的原理图符号，并最终将其应用于电路原理图的绘制过程之中。
3.对电路图的元件进行构思。
在放置元件之前，需要先大致地估计一下元件的位置和分布，如果忽略了这一步，有时会给后面的工作造成意想不到的困难！4.元件布局。
这是绘制原理图最关键的一步。
虽然在简单的电路图中，即使并没有太在意元件布局，最终也可以成功地进行自动或手动布线，但是在设计较为复杂的电路图时，元件布局的合理与否将直接影响原理图的绘制效率以及所绘制出的原理图外观。
硬件开发中的电路设计和测试技术电路设计和测试技术是硬件开发过程中最基础、最重要的环节之一。
在硬件产品的设计和开发中，电路设计和测试技术的优劣直接关系到整个产品的性能和可靠性。
因此，本文将为大家介绍电路设计和测试技术的基础知识、流程、工具和注意事项等方面内容，以期为广大电子工程师提供一些有用的参考和指导。
一、电路设计流程电路设计流程是指在硬件产品开发过程中，电路设计师从需求分析到电路设计、电路验证和布局设计等全过程的规划和安排。
具体来说，电路设计流程一般包括以下几个阶段：1、需求分析需求分析是电路设计流程中最基础、最重要的环节之一。
这个环节主要利用市场调研、用户需求分析等方法确定电路设计的目标和功能需求。
同时，需要考虑到实现这些需求的成本、质量、时间和技术可行性等因素。
2、电路原理设计在确定了电路功能需求后，电路设计师需要对这些需求进行原理设计。
具体来说，需要制定电路结构、方案和流程，确定元器件的性能参数和规格，制定电路板布局和优化方案，制定电路模拟和数字仿真方案等。
电路原理设计是整个电路设计流程中最为关键的阶段。
好的原理设计可以保证电路功能的实现和性能的优化，而不良的原理设计则容易导致电路性能不佳、布线混乱、成本增加等不良后果。
3、电路仿真与优化电路仿真可以帮助电路设计师预先预测电路性能和优化方案，降低制造成本和调试时间。
常用的电路仿真软件有PSPICE、SIMULINK、Matlab等。
尤其是在复杂电路设计中，电路仿真显得尤为重要。
在电路仿真与优化过程中，电路设计师可以根据仿真结果进行电路参数调整、性能优化、可靠性分析以及防雷击设计等方面的优化。
4、电路验证电路验证是电路设计流程中的最后一步，也是确保电路正确性和可靠性的一步。
常用的电路验证方法包括物理验证和电路仿真验证。
电路设计师需要利用硬件测量、逻辑分析器、示波器等工具全面检查电路的实际性能和可靠性，确保实际电路与仿真电路的一致性。
二、电路设计中常用的工具和技术1、电路设计软件电路设计软件是电路设计中不可或缺的工具。

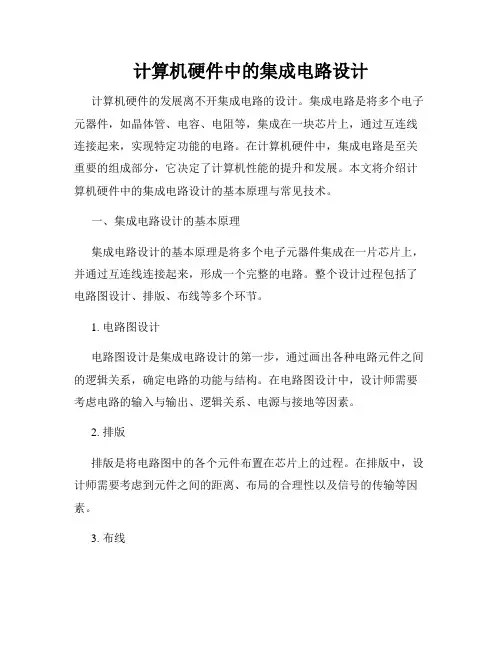

计算机硬件中的集成电路设计计算机硬件的发展离不开集成电路的设计。
集成电路是将多个电子元器件，如晶体管、电容、电阻等，集成在一块芯片上，通过互连线连接起来，实现特定功能的电路。
在计算机硬件中，集成电路是至关重要的组成部分，它决定了计算机性能的提升和发展。
本文将介绍计算机硬件中的集成电路设计的基本原理与常见技术。
一、集成电路设计的基本原理集成电路设计的基本原理是将多个电子元器件集成在一片芯片上，并通过互连线连接起来，形成一个完整的电路。
整个设计过程包括了电路图设计、排版、布线等多个环节。
1. 电路图设计电路图设计是集成电路设计的第一步，通过画出各种电路元件之间的逻辑关系，确定电路的功能与结构。
在电路图设计中，设计师需要考虑电路的输入与输出、逻辑关系、电源与接地等因素。
2. 排版排版是将电路图中的各个元件布置在芯片上的过程。
在排版中，设计师需要考虑到元件之间的距离、布局的合理性以及信号的传输等因素。
3. 布线布线是将电路图中的各个元件之间通过互连线进行连接的过程。
在布线中，设计师需要考虑到信号传输的速度、信号干扰以及功耗等因素。
二、集成电路设计的常见技术集成电路设计使用了多种技术和方法，以满足不同的设计需求。
下面介绍几种常见的集成电路设计技术。
1. 硬件描述语言（HDL）硬件描述语言是一种专门用于描述硬件电路的语言。
常见的硬件描述语言有VHDL和Verilog。
设计师可以使用硬件描述语言描述电路的逻辑关系、时序关系等，然后通过综合工具将其转换为实际的电路。
2. 功能单元设计功能单元设计是将特定功能的电路设计为一个独立的单元，可重复使用。
这样，设计者可以根据需要选择相应的功能单元，并组合在一起实现更复杂的电路。
3. 特殊电路设计特殊电路设计是根据特定的需求，设计与之相适应的电路。
比如，高速运算电路、存储电路等。
在特殊电路设计中，设计师需要根据需求选择合适的电路结构，并进行详细的电路图设计与布线。
4. 模拟电路设计模拟电路设计是将连续的信号转换为数字信号的过程。
硬件设计总结引言硬件设计是电子产品开发中至关重要的一环，它涉及到电路设计、原理图绘制、PCB布局等方面。
本文将对硬件设计的一些关键要素进行总结，包括电路设计原则、信号完整性、电源管理、布局与布线以及EMC设计等方面。
电路设计原则在进行电路设计时，需要考虑以下几个原则和方法：1.选择合适的元件：根据设计要求选择合适的元件，包括芯片、电容、电阻等，应优先考虑性能、可靠性和成本等因素。
2.保证信号完整性：在电路设计中，要避免信号干扰和噪声，可以采用地线隔离、屏蔽和电源滤波等措施，以保证信号的完整性并减少不必要的干扰。
3.防止电源干扰：电源噪声会影响电路的稳定性和性能，为避免电源干扰，应采用合适的电容、电感和滤波器等组合来滤除或隔离电源噪声。
4.选择合适的信号传输方式：根据设计需求选择合适的信号传输方式，可以选择模拟信号传输、数字信号传输或者使用通信接口等方式。
信号完整性信号完整性是指在信号的传输过程中，尽可能地保持信号的高质量，减少信号衰减、反射和串扰等问题。
为了保证信号完整性，需要注意以下几个方面：1.控制信号走线长度：信号传输的长度过长会导致信号衰减和延迟，因此应尽量控制信号走线的长度，减少信号损耗。
2.合理布局与布线：根据信号的传输方向和类型，合理布局和布线可以减少信号之间的串扰和干扰。
3.使用合适的信号调节和驱动器：为增强信号的抗干扰能力，可以使用信号调节和驱动器来提高信号的质量和稳定性。
4.终端阻抗匹配：为避免信号反射和干扰，应保证信号源的输出阻抗和负载端的输入阻抗匹配。
电源管理电源管理对硬件设计至关重要，合理的电源管理可以提高系统的稳定性和工作效率。
以下是一些重要的电源管理原则：1.选择合适的电源类型：根据需求选择合适的电源类型，如直流电源、交流电源、电池等。
2.考虑电源稳定性：电源的稳定性直接影响设备的正常运行，要在设计中充分考虑电源的稳定性并采取相应的措施。
3.降低功耗：选择低功耗的电源元件，优化电路设计以降低功耗，延长设备的使用时间。
计算机硬件系统的设计流程和方法计算机硬件系统设计是指在计算机系统构建中，对硬件部分进行规划、设计和实施的过程。
本文将介绍计算机硬件系统设计的流程和方法，旨在帮助读者更好地理解和应用计算机硬件系统设计。
一、需求分析在进行计算机硬件系统设计之前，首先需要进行需求分析。
需求分析阶段是明确计算机硬件系统设计目标和需求的过程。
在这一阶段，我们要考虑硬件系统的功能需求、性能需求、可靠性需求以及相应的约束条件。
通过需求分析，可以为后续的设计提供明确的指导。
二、框架设计在需求分析阶段确定了硬件系统的需求之后，就进入了框架设计阶段。
框架设计是指按照系统需求，确定硬件系统的总体结构和模块划分，包括硬件组成、模块功能和模块之间的关系等。
在框架设计中，需要考虑硬件系统的扩展性、兼容性和可维护性，以及尽可能降低成本和提高系统性能。
三、详细设计在框架设计完成后，接下来是详细设计阶段。
详细设计是将硬件系统的各个模块进行具体设计的过程。
详细设计需要考虑硬件系统的电路设计、信号传输、时序控制等方面的问题。
在详细设计中，通常会使用一些工具和方法来支持设计，比如绘制电路图、进行逻辑门级仿真等。
四、原型制作在详细设计完成后，为了验证设计的正确性和可行性，通常需要进行原型制作。
原型制作是指将设计图纸转化为实际的硬件原型的过程。
通过制作原型，可以测试和修改设计中存在的问题，并为产品的后续制造和生产提供参考。
五、验证和测试在原型制作完成后，需要进行验证和测试，以确保硬件系统的功能和性能符合需求。
验证和测试的过程中，可以通过仿真软件、性能测试工具等手段来进行验证。
如果在验证和测试过程中出现问题或不符合要求，需要进行调整和修正。
六、制造和生产经过验证和测试后，硬件系统设计的最后一步是制造和生产。
制造和生产阶段包括选择适当的材料和设备、组装和调试硬件系统，并最终投入使用。
在制造和生产过程中，需要注意质量控制和生产效率，并确保硬件系统符合相关标准。
电气硬件设计流程全文共四篇示例，供读者参考第一篇示例：电气硬件设计流程是指在电子产品的开发过程中，对硬件部分进行系统的设计、实施和验证的过程。
这个过程通常包括概念设计、详细设计、原型制作、验证和验证测试等多个阶段，需要贯穿整个产品开发的过程。
下面就让我们来详细了解一下电气硬件设计流程的具体步骤吧。
一、概念设计阶段概念设计是电气硬件设计流程中的第一步，其目的是确定产品的功能和性能指标，以及制定初步的设计方案。
在这个阶段，设计师需要与产品经理、市场人员等合作，了解产品需求，并将这些需求转化为初步的电气硬件设计方案。
需要考虑产品的系统架构、传感器选择、电源管理、接口设计等方面的问题。
在方案确定之后，还需要进行电路原理图的绘制，以及产品结构和外形设计的确定。
在概念设计确定之后，就进入了详细设计阶段。
在这个阶段，设计师需要深入设计每一个功能模块的电路原理图和PCB布局，确定电路拓扑结构，选择合适的元器件。
要考虑电路的抗干扰能力、功耗、散热等方面的问题，并进行相关计算。
还需要进行信号完整性分析、功率分析，以及EMI/EMC测试等工作。
最终，要生成详细的电路原理图和PCB布局设计文档，为后续的原型制作做准备。
三、原型制作阶段原型制作是电气硬件设计流程中的重要环节，通过原型制作，可以验证设计方案的可行性，并发现潜在的问题。
在这个阶段，设计师需要将详细设计文档转化为实际的电路板，进行焊接、组装等工艺流程。
还需要进行原型板的调试、验证测试等工作，确保产品的功能和性能都符合要求。
在这个阶段，设计师可能需要多次修改电路原理图和PCB布局，以满足产品的实际需求。
四、验证阶段在原型制作完成之后，就进入了验证阶段。
在这个阶段，设计师需要进行各项验证测试，包括电路功能测试、性能测试、可靠性测试等。
通过这些测试，可以评估产品的质量和稳定性，并发现潜在的问题。
在这个阶段，设计师可能需要不断优化设计方案，以提高产品的性能和可靠性。
最终，要生成验证报告，为产品的量产和上市做准备。
单片机接口硬件设计流程与实践经验总结概述：在单片机系统中，接口硬件设计是整个系统设计中至关重要的一部分。
一个良好的接口硬件设计能够确保单片机与外部设备之间的正常通信和数据交换。
本文将对单片机接口硬件设计流程与实践经验进行总结，并分享一些关键经验和注意事项。
1. 硬件设计流程：1.1 确定接口要求：在开始设计之前，首先需要明确定义接口的功能和要求。
包括数据传输速率、数据位宽、通信协议、引脚定义等等。
单片机与外部设备的接口方式有很多种，如串口、并行口、SPI、I2C等。
根据实际需求选择合适的接口方式。
1.2 选择合适的外部设备：根据接口要求，选择合适的外部设备。
确保外部设备能够满足单片机的通信需求，并具备必要的适配电路、滤波电路等。
1.3 硬件原理图设计：根据接口要求和外部设备选型，进行硬件原理图的设计。
包括引脚连线、电源电压和电流的供应、适配电路的设计等。
一般而言，保持引脚布局的紧凑性和规范性，有利于提高系统的可靠性和抗干扰能力。
1.4 PCB设计与布局：根据硬件原理图进行PCB设计与布局。
合理布局元件，减少信号线的长度和交叉，以降低信号串扰和噪声干扰。
注意引脚的分布情况，避免干扰引脚和被干扰引脚的相邻布局。
同时，注意维持必要的电源和地面平面，以提高系统的抗干扰能力。
1.5 打样与测试：完成PCB设计后，进行样板的制作与测试。
通过样板测试，可以验证硬件设计的可靠性和性能指标是否符合要求。
对于一些应用较为关键的接口，如高速数据传输接口，还可以进行信号完整性测试，来判断系统的工作稳定性和可靠性。
2. 实践经验和注意事项：2.1 引脚定义和保护：在设计接口硬件时，确保正确定义引脚功能，避免出现引脚连接错误。
此外，还应考虑引脚的过电压和过电流保护，通过外部电阻、熔丝等措施来保护单片机和外部设备。
2.2 信号滤波和防抖：在接口硬件设计中，为保证信号的稳定性和可靠性，需要进行信号滤波和防抖处理。
常见的处理方法包括使用滤波电容、RC低通滤波器、触发器等。
硬件电路设计工程师面试题及答案1.简述你在硬件电路设计中的经验，以及你曾经设计过的一项成功的电路项目。
答：我在硬件电路设计领域有丰富的经验，曾参与设计过一款高性能嵌入式处理器。
我负责处理器核心的设计，通过优化指令集和流水线结构，成功提高了性能，并通过仿真和验证确保了稳定性。
2.在硬件设计中，你如何平衡性能和功耗的关系？答：在硬件设计中，性能和功耗是相互制约的关系。
我通常采用多层次的优化策略，例如采用先进的低功耗工艺、使用节能算法以及通过电源管理技术来实现性能和功耗的平衡。
3.解释一下时序分析在电路设计中的作用。
答：时序分析在电路设计中是至关重要的，它用于确保电路在不同条件下的稳定性。
通过对时钟、信号传输延迟等进行详细的分析，可以确保电路在各种工作条件下都能够按照预期的时序要求工作。
4.谈谈你在高速电路设计中的经验，如何解决时序和信号完整性问题？答：在高速电路设计中，时序和信号完整性是关键挑战。
我曾经通过采用合适的布线规则、缓冲器的优化和信号重整等手段，成功解决了时序和信号完整性问题，确保了电路的可靠性和性能。
5.你对EMI/EMC的了解和处理方法是什么？答：我在电磁兼容性（EMC）方面有着深入的了解。
通过合理的布局和屏蔽设计、使用滤波器以及优化接地方式等手段，我成功降低了电磁干扰（EMI）水平，确保了设备在电磁环境中的稳定工作。
6.在多层PCB设计中，你如何优化布局以降低信号干扰？答：多层PCB设计中，通过巧妙的布局和层间引脚规划，我成功减小了信号回流路径，降低了串扰。
同时，巧妙使用地平面和电源平面，有效地降低了信号干扰和电磁辐射。
7.谈谈你在FPGA设计方面的经验，包括资源利用和时序优化。
答：在FPGA设计中，我注重资源的有效利用，通过巧妙的模块划分和精细的时序分析，成功实现了对FPGA资源的最优利用。
采用流水线和并行处理等技术，进一步提高了时序性能。
8.请详细介绍你在模拟电路设计中的经验，包括面对噪声和失真时的解决方法。
硬件工作总结
硬件工作总结。
在过去的一段时间里，我有幸参与了公司的硬件工作，并且在这个过程中学到
了许多宝贵的经验和教训。
在这篇文章中，我将对这段时间的工作进行总结，分享我的收获和成长。
首先，我要说的是在硬件工作中，团队合作是至关重要的。
在我们的项目中，
每个人都扮演着不同的角色，但是我们必须密切合作，才能确保项目的顺利进行。
我学会了如何与其他团队成员有效地沟通，如何分工合作，以及如何在困难时刻互相支持。
这些都是我在硬件工作中的宝贵经验。
其次，我还学到了很多关于硬件设计和开发的知识。
在项目中，我参与了硬件
原型的设计和制作，学会了如何选择合适的元件和材料，如何进行电路设计和布局，以及如何进行测试和调试。
这些知识让我对硬件工作有了更深入的了解，并且为我未来的工作打下了坚实的基础。
最后，我还要提到在硬件工作中遇到的挑战和困难。
在项目中，我们遇到了各
种各样的问题，比如元件供应不足、电路设计出现错误、原型测试失败等等。
但是通过团队的努力和合作，我们最终都克服了这些困难，取得了成功。
这让我明白了在硬件工作中，坚持和勇气同样重要，只有不断努力和克服困难，才能取得更大的成就。
总的来说，这段时间的硬件工作让我收获颇丰。
我学会了团队合作、硬件设计
和开发的知识，也克服了许多挑战和困难。
这些经验和教训将成为我未来工作的宝贵财富，我会继续努力学习和成长，为公司的发展贡献自己的力量。
感谢这段宝贵的经历，让我在硬件工作中有了更深刻的体会和成长。
硬件电路设计教程硬件电路设计是指将数字电路或模拟电路设计成硬件电路的过程。
它是一门涉及电子器件、电路、信号处理等知识的学科，是计算机科学与工程中不可或缺的一部分。
下面将简要介绍硬件电路设计的基本流程和注意事项。
硬件电路设计的基本流程包括需求分析、电路设计、仿真验证和布局布线。
首先，需求分析是要明确设计的目标和要求，包括设计的功能、性能、功耗等方面。
在电路设计阶段，根据需求设计电路的拓扑结构和逻辑功能，并选择合适的器件和元件进行连接。
接着，通过仿真验证可以对设计的电路进行数学模型的验证，以确保电路的正确性和稳定性。
最后，布局布线是将电路设计转化为实际的物理电路，包括电路板的布局和导线的布线。
布局布线过程需要考虑各个元件之间的连接关系和信号传输的最短路径，以减少信号的干扰和损耗。
在硬件电路设计中需要注意几点。
首先，要合理选择电路拓扑结构和元件，以满足设计的需求。
例如，对于数字电路，常见的拓扑结构有combinational电路和sequential电路，需选择适合的器件进行连接。
其次，要进行仿真验证，通过使用软件进行仿真，可以验证电路的正确性，发现潜在的问题和不足之处。
再次，要注意电路功耗的控制，合理优化电路设计，以降低功耗和提高效率。
此外，要重视电路板的布局布线，合理安排元件的位置和导线的布线方式，以减少信号的传输损耗和干扰。
总结而言，硬件电路设计是一门重要的学科，在计算机科学与工程领域中有广泛的应用。
通过需求分析、电路设计、仿真验证和布局布线等流程，可以设计出符合需求的硬件电路。
在设计过程中，需要合理选择拓扑结构和元件，进行仿真验证，并注意功耗控制和布局布线，以确保电路的正确性和稳定性。
献给那些刚开始或即将开始设计硬件电路的人。
时光飞逝，离俺最初画第一块电路已有3年。
刚刚开始接触电路板的时候，与你一样，俺充满了疑惑同时又带着些兴奋。
在网上许多关于硬件电路的经验、知识让人目不暇接。
像信号完整性，EMI，PS设计准会把你搞晕。
别急，一切要慢慢来。
1)总体思路。
设计硬件电路，大的框架和架构要搞清楚，但要做到这一点还真不容易。
有些大框架也许自己的老板、老师已经想好，自己只是把思路具体实现;但也有些要自己设计框架的，那就要搞清楚要实现什么功能，然后找找有否能实现同样或相似功能的参考电路板(要懂得尽量利用他人的成果，越是有经验的工程师越会懂得借鉴他人的成果)。
2)理解电路。
如果你找到了的参考设计，那么恭喜你，你可以节约很多时间了(包括前期设计和后期调试)。
马上就copy?NO，还是先看懂理解了再说，一方面能提高我们的电路理解能力，而且能避免设计中的错误。
3)没有找到参考设计?没关系。
先确定大IC芯片，找datasheet，看其关键参数是否符合自己的要求，哪些才是自己需要的关键参数，以及能否看懂这些关键参数，都是硬件工程师的能力的体现，这也需要长期地慢慢地积累。
这期间，要善于提问，因为自己不懂的东西，别人往往一句话就能点醒你，尤其是硬件设计。
4)硬件电路设计主要是三个部分，原理图，pcb，物料清单(BOM)表。
原理图设计就是将前面的思路转化为电路原理图。
它很像我们教科书上的电路图。
pcb涉及到实际的电路板，它根据原理图转化而来的网表(网表是沟通原理图和pcb之间的桥梁)，而将具体的元器件的封装放置(布局)在电路板上，然后根据飞线(也叫预拉线)连接其电信号(布线)。
完成了pcb布局布线后，要用到哪些元器件应该有所归纳，所以我们将用到BOM表。
5)用什么工具?Protel，也就是altimuml容易上手，在国内也比较流行，应付一般的工作已经足够，适合初入门的设计者使用。
6)to be continued......其实无论用简单的protel或者复杂的cadence工具，硬件设计大环节是一样的(protel上的操作类似windwos，是post-command型的;而cadence的产品concept&allegro是pre-command型的，用惯了protel，突然转向cadence的工具，会不习惯就是这个原因)。
设计大环节都要有1)原理图设计。
2)pcb设计。
3)制作BOM表。
现在简要谈一下设计流程(步骤)：1)原理图库建立。
要将一个新元件摆放在原理图上，我们必须得建立改元件的库。
库中主要定义了该新元件的管脚定义及其属性，并且以具体的图形形式来代表(我们常常看到的是一个矩形(代表其IC BODY)，周围许多短线(代表IC管脚))。
protel创建库及其简单，而且因为用的人多，许多元件都能找到现成的库，这一点对使用者极为方便。
应搞清楚ic body，ic pins，input pin，output pin，analog pin，digital pin，power pin等区别。
2)有了充足的库之后，就可以在原理图上画图了，按照datasheet和系统设计的要求，通过wire把相关元件连接起来。
在相关的地方添加line和text注释。
wire和line 的区别在于，前者有电气属性，后者没有。
wire适用于连接相同网络，line适用于注释图形。
这个时候，应搞清一些基本概念，如：wire，line，bus，part，footprint，等等。
3)做完这一步，我们就可以生成netlist了，这个netlist是原理图与pcb之间的桥梁。
原理图是我们能认知的形式，电脑要将其转化为pcb，就必须将原理图转化它认识的形式netlist，然后再处理、转化为pcb。
4)得到netlist，马上画pcb?别急，先做ERC先。
ERC是电气规则检查的缩写。
它能对一些原理图基本的设计错误进行排查，如多个output接在一起等问题。
(但是一定要仔细检查自己的原理图，不能过分依赖工具，毕竟工具并不能明白你的系统，它只是纯粹地根据一些基本规则排查。
)5)从netlist得到了pcb，一堆密密麻麻的元件，和数不清的飞线是不是让你吓了一跳?呵呵，别急还得慢慢来。
6)确定板框大小。
在keepout区(或mechanic区)画个板框，这将限制了你布线的区域。
需要根据需求好考虑板长，板宽(有时，还得考虑板厚)。
当然了，叠层也得考虑好。
(叠层的意思就是，板层有几层，怎么应用，比如板总共4层，顶层走信号，中间第一层铺电源，中间第二层铺地，底层走信号)。
7)to be continued......先解释一下(2)中的术语。
post-command，例如我们要拷贝一个object(元件)，我们要先选中这个object，然后按ctrl+C，然后按ctrl+V(copy命令发生在选中object 之后)。
这种操作windows和protel都采用的这种方式。
但是concept就是另外一种方式，我们叫做pre-command。
同样我们要拷贝一个东西，先按ctrl+C，然后再选中object，再在外面单击(copy命令发生在选中object之前)。
1)确定完板框之后，就该元件布局(摆放)了，布局这步极为关键。
它往往决定了后期布线的难易。
哪些元器件该摆正面，哪些元件该摆背面，都要有所考量。
但是这些都是一个仁者见仁，智者见智的问题;从不同角度考虑摆放位置都可以不一样。
其实自己画了原理图，明白所有元件功能，自然对元件摆放有清楚的认识(如果让一个不是画原理图的人来摆放元件，其结果往往会让你大吃一惊^_^)。
对于初入门的，注意模拟元件，数字元件的隔离，以及机械位置的摆放，同时注意电源的拓扑就可以了。
2)接下来就是布线。
这与布局往往是互动的。
有经验的人往往在开始就能看出哪些地方能布线成功。
如果有些地方难以布线还需要改动布局。
对于fpga设计来说往往还要改动原理图来使布线更加顺畅。
布线和布局问题涉及的因素很多，对于高速数字部分，因为牵扯到信号完整性问题而变得复杂，但往往这些问题又是难以定量或即使定量也难以计算的。
所以，在信号频率不是很高的情况下，应以布通为第一原则。
3)OK了?别急，用DRC检查检查先。
这是一定要检查的。
DRC对于布线完成覆盖率以及规则违反的地方都会有所标注，按照这个再一一的排查，修正。
4)有些pcb还要加上敷铜(可能会导致成本增加)，将出线部分做成泪滴(工厂也许会帮你加)。
最后的pcb文件转成gerber文件就可交付pcb生产了。
(有些直接给pcb 也成，工厂会帮你转gerber)。
5)要装配pcb，准备bom表吧，一般能直接从原理图中导出。
但是需要注意的是，原理图中哪些部分元件该上，哪些部分元件不该上，要做到心理有数。
对于小批量或研究板而言，用excel自己管理倒也方便(大公司往往要专业软件来管理)。
而对于新手而言，第一个版本，不建议直接交给装配工厂或焊接工厂将bom的料全部焊上，这样不便于排查问题。
最好的方法就是，根据bom表自己准备好元件。
等到板来了之后，一步步上元件、调试。
6)to be continued......再谈谈调试吧。
1)拿到板第一步做什么，不要急急忙忙供电看功能，硬件调试不可能一步调试完成的。
先拿万用表看看关键网络是否有不正常，主要是看电源与地之间有否短路(尽管生产厂商已经帮你做过测试，这一步还是要自己亲自看看，有时候看起来某些步骤挺繁琐，但是可以节约你后面不少时间!)，其实短路与否不光pcb有关，在生产制作的任何一个环节可能导致这个问题，IO短路一般不会造成灾难性的后果，但是电源短路就......2)电源网络没短路?那么好，那就看看电源输出是否是自己理想的值，对于初学者，调试的时候最好IC一件件芯片上，第一个要上的就是电源芯片。
3)电源网络短路了?这个比较麻烦，不过要仔细看看自己原理图是否有可能这样的情况，同时结合割线的方法一步步排查倒底是什么地方短路了，是pcb的问题(一般比较烂的pcb厂就可能出现这种情况)，还是装配的问题，还是自己设计的问题。
关于检查短路还有一些技巧，这在今后登出......3)电源芯片没有输出?检查检查你的电源芯片输入是否正常吧，还需要检查的地方有使能信号，分压电阻，反馈网络......4)电源芯片输出值不在预料范围?如果超过很离谱，比如到了10%，那么看看分压电阻先，这两个分压电阻一般要用1%的精度，这个你做到了没有，同时看看反馈网络吧，这也会影响你的输出电源的范围。
5)电源输出正常了，别高兴，如果有条件的话，拿示波器看看吧，看看电源的输出跳变是否正常。
也就是抓取开电的瞬间，看看电源从无到有的情况(至于为什么要看着个，嘿嘿......专业人士还是要看的～)6)To be continued......这一节谈谈电源。
无疑电源设计是整个电路板最重要的一环。
电源不稳定，其他啥都别谈。
我想不用balabala述说它究竟有多么重要了。
在电源设计我们用得最多的场合是，从一个稳定的“高”电压得到一个稳定的“低”电压。
这也就是经常说的DC-DC(直流-直流)，而直流-直流中用得最多的电源稳压芯片有两种，一种叫LDO(低压差线性稳压器，我们后面说的线性稳压电源，也是指它)，另一种叫PWM(脉宽调制开关电源，我们在本文也称它开关电源)。
我们常常听到PWM的效率高，但是LDO的响应快，这是为什么呢?别着急，先让我们看看它们的原理。
下面会涉及一些理论知识，但是依然非常浅显易懂，如果你不懂，嘿嘿，得检查一下自己的基础了。
一)线性稳压电源的工作原理如图是线性稳压电源内部结构的简单示意图。
我们的目的是从高电压Vs得到低电压Vo。
在图中，Vo经过两个分压电阻分压得到V+，V+被送入放大器(我们把这个放大器叫做误差放大器)的正端，而放大器的负端Vref是电源内部的参考电平(这个参考电平是恒定的)。
放大器的输出Va连接到MOSFET的栅极来控制MOSFET的阻抗。
Va变大时，MOSFET的阻抗变大;Va变小时，MOSFET的阻抗变小。
MOSFET上的压降将是Vs-Vo。
现在我们来看Vo是怎么稳定的，假设Vo变小，那么V+将变小，放大器的输出Va 也将变小，这将导致MOSFET的阻抗变小，这样经过同样的电流，MOSFET的压差将变小，于是将Vo上抬来抑制Vo的变小。
同理，Vo变大，V+变大，Va变大，MOSFET的阻抗变大，经过同样的电流，MOSFET的压差变大，于是抑制Vo变大。
二)开关电源的工作原理如上图，为了从高电压Vs得到Vo，开关电源采用了用一定占空比的方波Vg1,Vg2推动上下MOS管，Vg1和Vg2是反相的，Vg1为高，Vg2为低;上MOS管打开时，下MOS 管关闭;下MOS管打开时，上MOS管关闭。
