电力系统分析下作业复习课程

《电力系统分析》课程复习资料一、单项选择题：1.在电力系统的构成中，完成电能生产的是 [ ]A.变电所B.发电厂C.输电线路D.电力用户2.电气化铁路接触网的供电电压等级为 [ ]A.10kVB.35kVC.110kVD.25kV3.在架空线路的结构中，起到将雷电流引入大地以保护电力线路免受雷击的是 [ ]A.避雷线B.杆塔C.导线D.绝缘子4.缩短电气距离，也就是减小各电气元件的阻抗，主要是 [ ]A.电阻B.电抗C.电导D.电纳5.关于调频任务的分配，用发电机组调频器进行调节的属于 [ ]A.频率的一次调整B.频率的二次调整C.频率的三次调整D.频率的四次调整6.在电力系统的构成中，完成电能变换的是 [ ]A.变电所B.发电厂C.输电线路D.电力用户7.根据电气化铁路供电额定电压和电压等级，牵引变电所出线的电压等级为 [ ]A.10kVB.35kVC.27.5kVD.25kV8.由输电设备、变电设备和配电设备组成的网络称为 [ ]A.电力网络B.电力系统C.动力系统D.发电系统9.在架空线路的结构中，起到将使导线和杆塔间保持绝缘的是 [ ]A.避雷线B.杆塔C.导线D.绝缘子10.电力系统的电气参数中，电抗的符号表示为 [ ]A.RB.XC.GD.B11.下列哪项不属于潮流计算的任务？ [ ]A.给定的网络接线B.功率分布C.功率损耗D.未知的节点电压12.关于调频任务的分配，用发电机组调速器进行调节的属于 [ ]A.频率的一次调整B.频率的二次调整C.频率的三次调整D.频率的四次调整13.工厂电力网是按下列哪种基本方法选择导线截面？ [ ]A.按容许电压损耗B.按电晕临界电压C.按经济电流密度D.按机械强度的要求14.在电力系统的构成中，完成电能输配的是 [ ]A.变电所B.发电厂C.输电线路D.电力用户15.在架空线路的结构中，起到支撑导线和避雷器的是 [ ]A.避雷线B.杆塔C.导线D.绝缘子16.下图中的曲线P2属于哪种负荷？[ ]A.第一种负荷B.第二种负荷C.第三种负荷D.第四种负荷17.正常情况下，我国规定频率允许的偏移范围为 [ ]A.50±0.1～0.2HzB.50±0.1～0.5HzC.50±0.2～0.5HzD.50±0.2～1.0Hz18.下列哪种无功功率电源是只能发无功功率的发电机？ [ ]A.同步发电机B.同步调相机C.并联电容器D.静止补偿器19.衡量一个电力系统的规模和大小, 通常不包括以下哪个参数基本参量？ [ ]A.电力系统的总装机容量B.电力系统的年发电量C.最大负荷D.最高电流等级20.在架空线路的结构中，起到传输电能作用的是 [ ]A.避雷线B.杆塔C.导线D.绝缘子21.一般三根分裂导线的单位阻抗为 [ ]A.0.4Ω/kmB.0.33Ω/kmC.0.3Ω/kmD.0.28Ω/km22.架空线路长度在100～300km，电压等级在110～220kV的线路属于 [ ]A.中等长度电力线路B.短电力线路C.长线路的电力线路D.远线路的电力线路23.分裂导线的单位长度电抗值与下列哪项无关？ [ ]A.分裂导线的分裂数B.导线的长度C.分裂导线的等值半径D.导线的几何均距24.在电力系统的构成中，完成电能使用的是 [ ]A.变电所B.发电厂C.输电线路D.电力用户25.关于对电力系统运行的基本要求描述错误的是 [ ]A.保证可靠的持续供电B.保证良好的电能质量C.保证电能大量储存D.保证系统运行的经济性26.关于电力系统的负荷,供电负荷加上发电厂厂用消耗的功率是指 [ ]A.电力系统的综合用电负荷B.电力系统的供电负荷C.电力系统的发电负荷D.电力系统的总负荷27.关于电力系统负荷的描述，所有电力用户的用电设备所消耗功率的总和是指 [ ]A.电力系统的综合用电负荷B.电力系统的总负荷C.电力系统的供电负荷D.电力系统的发电负荷28.低频运行的危害不包括下列哪项？ [ ]A.发电厂的安全B.用户的工作和产品质量C.负荷的容量D.系统的经济运行29.在电力系统中，改变用户端电压的调整措施不包括下列哪项？ [ ]A.改变系统频率B.改变变压器变比C. 改变功率分布D.改变网络参数30.下列哪项指标不能评定电能质量的因素？ [ ]A.频率B.电压偏移C.电压波形D.电流偏移31.在架空线路的结构中，用来固定、悬挂、连接和保护架空线路各主要元件的金属器件的是 [ ]A.避雷线B.杆塔C.金具D.绝缘子32.五个基准值中，一般选取哪两项作为基准值？ [ ]A.功率和电流B.功率和电压C.电压和电流D.阻抗和电压33.下列哪项参量不能衡量一个电力系统的规模和大小？ [ ]A.电力系统的总装机容量B.电力系统的年发电量C.电能质量D.最大负荷34.下列哪项是大电流接地方式的优点？ [ ]A.经济性差B.供电可靠性好C.安全性好D.绝缘费用高35.电力网的年运行费不包括下列哪些？ [ ]A.设备的折旧费B.设备的维护管理费C.设备的小修费D.设备的建设费用二、判断题：1.动力系统是在电力网络的基础上，加上发电厂的动力部分。

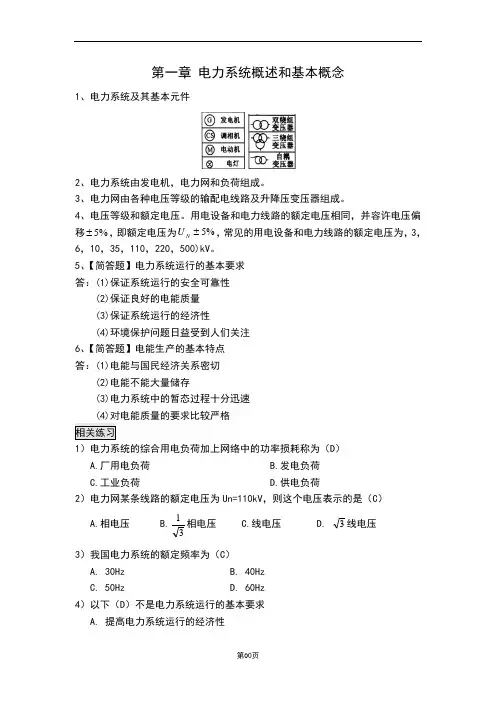

第一章1〕电力系统的综合用电负荷加上网络中的功率损耗称为〔D〕D、供电负荷2〕电力网*条线路的额定电压为Un=110kV，则这个电压表示的是〔C、线电压3)以下〔A〕不是常用的中性点接地方式。

A、中性点通过电容接地4〕我国电力系统的额定频率为〔C〕C、50Hz5）目前,我国电力系统中占最大比例的发电厂为〔B〕B、火力发电厂6〕以下〔D〕不是电力系统运行的根本要求。

D、电力网各节点电压相等7）一下说法不正确的选项是〔B〕B、水力发电本钱比拟大8）当传输的功率〔单位时间传输的能量〕一定时，〔A〕A、输电的压越高，则传输的电流越小9〕对〔A〕负荷停电会给国民经济带来重大损失或造成人身事故A、一级负荷10）一般用电设备满足〔C〕C、当端电压增加时，吸收的有功功率增加第二章1）电力系统采用有名制计算时，三相对称系统中电压、电流、功率的关系表达式为〔A〕A．S=3UI2）以下参数中与电抗单位一样的是〔B〕B、电阻3）三绕组变压器的分接头，一般装在〔B〕B、高压绕组和中压绕组4)双绕组变压器，Γ型等效电路中的导纳为〔A〕A．G T-T5〕电力系统分析常用的五个量的基准值可以先任意选取两个，其余三个量可以由其求出，一般选取的这两个基准值是〔D〕D.线电压、三相功率6〕额定电压等级为500KV的电力线路的平均额定电压为〔C〕C.525kV7)*段10kV的电压等级电力线路的电抗*=50Ω，假设取S B=100MVA，UB=10kV，则这段电力线路的电抗标幺值为〔B〕A、**=50ΩB、**=50 C、**=0.5 D、**=58）假设变压器的容量为S N，两端的电压比为110/11kV。

则归算到高端压，变压器的电抗为〔C〕C.*T=U K%/100 * 1102/S N9）以下说法不正确的选项是〔D〕 D.电阻标幺值的单位是Ω10）对于架空电力线路的电抗，一下说法不正确的选项是(B) B.与电力网的频率有关第三章1）电力系统潮流计算主要求取的物流量是(A)A.U*,S~ B.U*;I* C.I*;S~ D Z , I*2）电力线路等效参数中消耗有功功率的是〔C)A.电纳B.电感C.电阻D .电容3）电力线路首末端点电压的向量差称为〔C〕C.电压降落4）电力线路主要是用来传输〔C〕C.有功功率5)电力系统*点传输的复功率定义为〔D〕A.UI B.U。

电力系统分析（下）复习题10-1 网络元件的电压降落和功率损耗1.电压降落纵分量和横分量的计算公式（分两种情况，见图10-2，掌握计算，画相量图）；✓ 答：电压降落纵分量222sin cos ϕϕXI RI V +=∆；横分量222sincos δϕϕRI XI V -=以电压相量2V 作参考轴，⎪⎪⎩⎪⎪⎨⎧-=+=∆2222""δ""V RQ X P V V X Q R P V ，222221)δ()(V V V V +∆+=以电压相量1V 作参考轴，⎪⎪⎩⎪⎪⎨⎧'-'='+'=∆1111δV RQ X P V V X Q R P V ，212112)δ()(V V V V +∆-=✓ 2.电压降落、电压损耗、电压偏移的定义有所不同答：网络元件的电压降落是指元件首末端两点电压的相量差，即12()V V R jX I -=+；把两点间电压绝对值之差称为电压损耗，用V ∆表示，12V V V ∆=-；电压偏移是指网络中某点的实际电压同网络该处的额定电压之差，可以用KV 表示，也可以用额定电压的百分数表示。

若某点的实际电压为V ，该处的额定电压为N V ，则用百分数表示的电压偏移为，电压偏移（%）100NNV V V -=⨯ ✓ 3.电压降落公式的分析（为何有功和相角密切相关，无功和电压密切相关？）；答：从电压降落的公式可见，不论从元件的哪一端计算，电压降落的纵、横分量计算公式的结构都是一样的，元件两端的电压幅值差主要由电压降落的纵分量决定，电压的相角差则由横分量确定。

高压输电线的参数中，电抗要比电阻大得多，作为极端情况，令R=0，便得/V QX V ∆=，/V PX V δ=，上式说明，在纯电抗元件中，电压降落的纵分量是因传送无功功率而产生，电压降落的横分量则因传送有功功率产生。

换句话说，元件两端存在电压幅值差是传送无功功率的条件，存在电压相角差则是传送有功功率的条件。

《电力系统分析（下）》作业一、简答题1、采用分裂导线可以提高系统的静态稳定性吗？为什么？答：可以，因为采用分裂导线可以减小输电线路的电抗，可提高系统的传输功率极限，提高系统的静差稳定性。

2、为什么系统的有功电源的出力要留有适量的备用？如何进行主调频电厂的选择？答：系统的有功电源的出力要留有适量的备用的理由：（1）计算负载和实际负载的误差；（2）实际负载的过负荷运行；（3）变压器制造时容量误差；（4）为今后负载增加留有余度。

由于调频发电厂承担电网的频率调整任务，因此选择调频厂应考虑一下情况：（1）应有足够的调整容量和调整范围，以满足电网最大的负荷增、减变量需要。

（2）调频机组具有与负荷变化速度相适应的较快的调整速度，以适应电网负荷增、减最快的速度需要。

（3）机组具备实现自动频率的条件和电网中所处的位置及其与电网联络通道的输送能力。

（4）调整机组的有功功率时，应负荷安全和经济运行的原则。

（5）某些中枢点的电压波动不得超出允许范围。

（6）对联合电网，还要考虑由于频率而引起连路线上交换功率的波动是否超出允许范围。

3、PQ分解法的分解依据是什么？为什么PQ分解法较牛顿法的计算速度快？答：PQ分解法是由极坐标形式的牛顿法演化而来，以有功功率作为修正电压向量角度的依据，以无功功率作为修正电压幅值的依据，把有功功率和无功功率迭代分开进行。

PQ分解法较牛顿法的计算速度快的原因：（1）pq分解法用两个对角矩阵代替了以前的大矩阵，储存量小了；（2）矩阵是不变系数的，代替了牛顿法变系数矩阵，计算量小了；（3）pq分解法矩阵是对称矩阵，牛顿法是不对称矩阵；（4）pq分解法单次运算速度很快，但是计算是线性收敛，迭代次数增加；牛顿法单次运算很慢，但是平方收敛。

总体来看，pq分解法的速度要快于牛顿法。

4、简述电网电压运行水平和线损的关系，并说明为什么。

答：电网电压运行中，提高运行电压可以降低。

电压对线损的影响是直接的，负荷引起的损耗(线损和变压器铜损)与电压平方成反比，而变压器铁损与电压平方成正比。

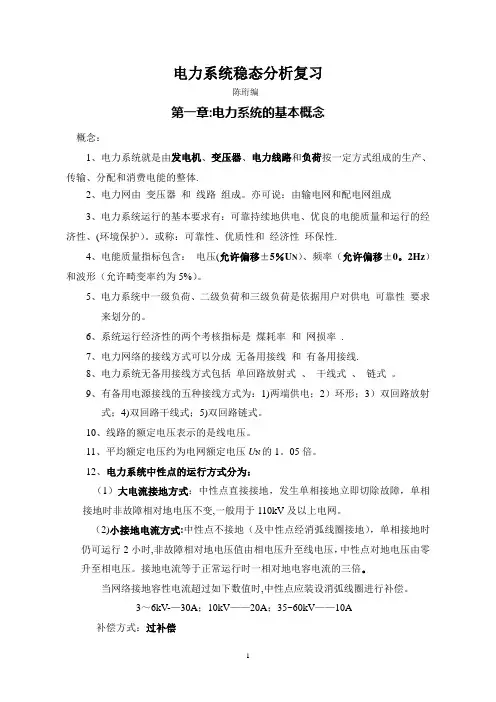

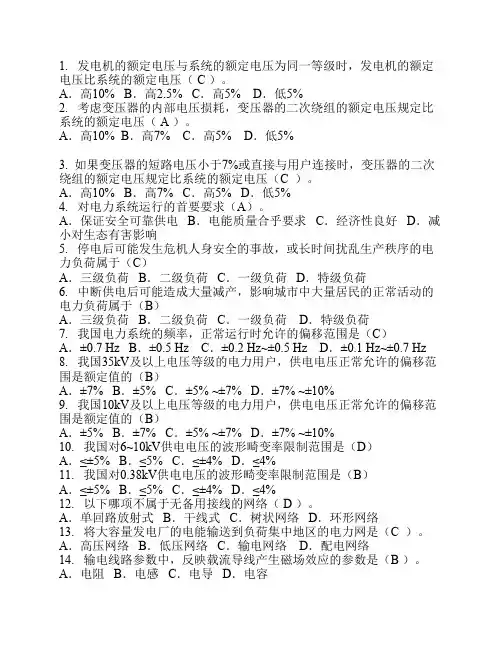

电力系统稳态分析复习陈珩编第一章:电力系统的基本概念概念：1、电力系统就是由发电机、变压器、电力线路和负荷按一定方式组成的生产、传输、分配和消费电能的整体.2、电力网由变压器和线路组成。

亦可说：由输电网和配电网组成3、电力系统运行的基本要求有：可靠持续地供电、优良的电能质量和运行的经济性、(环境保护）。

或称：可靠性、优质性和经济性环保性.4、电能质量指标包含：电压(允许偏移±5％U N）、频率（允许偏移±0。

2Hz）和波形（允许畸变率约为5%）。

5、电力系统中一级负荷、二级负荷和三级负荷是依据用户对供电可靠性要求来划分的。

6、系统运行经济性的两个考核指标是煤耗率和网损率.7、电力网络的接线方式可以分成无备用接线和有备用接线.8、电力系统无备用接线方式包括单回路放射式、干线式、链式。

9、有备用电源接线的五种接线方式为：1)两端供电；2）环形；3）双回路放射式；4)双回路干线式；5)双回路链式。

10、线路的额定电压表示的是线电压。

11、平均额定电压约为电网额定电压U N的1。

05倍。

12、电力系统中性点的运行方式分为：（1）大电流接地方式：中性点直接接地，发生单相接地立即切除故障，单相接地时非故障相对地电压不变,一般用于110kV及以上电网。

（2)小接地电流方式:中性点不接地（及中性点经消弧线圈接地），单相接地时仍可运行2小时,非故障相对地电压值由相电压升至线电压，中性点对地电压由零升至相电压。

接地电流等于正常运行时一相对地电容电流的三倍。

当网络接地容性电流超过如下数值时,中性点应装设消弧线圈进行补偿。

3～6kV-—30A；10kV——20A；35~60kV——10A补偿方式：过补偿13、我国电力系统的额定电压等级有:3、6、10、35、110、220、500（kV），目前电力系统的最高电压等级是：交流1000kV，直流±800kV习题：1、对于一级负荷比例较大的电力用户，应采用的电力系统接线方式为( B ）.A 单电源双回路放射式B 双电源供电方式C 单回路放射式接线D 单回路放射式或单电源双回路放射式2、简单的闭式网络可分为两端供电式网络和（A )A。
