电力系统分析(完整版)

一．填空题1、输电线路的网络参数是指（电阻）、（电抗）、（电纳）、（电导）。

2、所谓“电压降落”是指输电线首端和末端电压的（相量）之差。

“电压偏移”是指输电线某点的实际电压和额定电压的（数值）的差。

3、由无限大的电源供电系统，发生三相短路时，其短路电流包含（强制/周期）分量和（自由/非周期）分量，短路电流的最大瞬时的值又叫（短路冲击电流），他出现在短路后约（半）个周波左右，当频率等于50HZ时，这个时间应为（0.01）秒左右。

4、标么值是指（有名值/实际值）和（基准值）的比值。

5、所谓“短路”是指（电力系统正常运行情况以外的相与相之间或相与地之间的连接），在三相系统中短路的基本形式有（三相短路），（两相短路），（单相短路接地），（两相短路接地）。

6、电力系统中的有功功率电源是（各类发电厂的发电机），无功功率电源是（发电机），（电容器和调相机），（并联电抗器），（静止补偿器和静止调相机）。

7、电力系统的中性点接地方式有（直接接地）（不接地）（经消弧线圈接地）。

8、电力网的接线方式通常按供电可靠性分为（无备用）接线和（有备用）接线。

9、架空线是由（导线）（避雷线）（杆塔）（绝缘子）（金具）构成。

10、电力系统的调压措施有（改变发电机端电压）、（改变变压器变比）、（借并联补偿设备调压）、（改变输电线路参数）。

11、某变压器铭牌上标么电压为220±2*2.5%，他共有（5）个接头，各分接头电压分别为（220KV）（214.5KV）（209KV）（225.5KV）（231KV）。

二：思考题1.电力网，电力系统和动力系统的定义是什么？（p2）答: 电力系统：由发电机、发电厂、输电、变电、配电以及负荷组成的系统。

电力网：由变压器、电力线路、等变换、输送、分配电能的设备组成的部分。

动力系统：电力系统和动力部分的总和。

2.电力系统的电气接线图和地理接线图有何区别？（p4-5）答：电力系统的地理接线图主要显示该系统中发电厂、变电所的地理位置，电力线路的路径以及它们相互间的连接。

《电力系统分析》模拟测试一一、选择题(25分)1．采用分裂导线的目的是（）A.减小电抗B.增大电抗C.减小电纳D.增大电阻2．简单系统静态稳定判据为（）A.δd/dPE >0 B.δd/dPE<0C.δd/dPE=0 D.都不对3．频率的一次调整是（）A.由发电机组的调速系统完成的B.由发电机组的调频系统完成的C.由负荷的频率特性完成的D.由无功补偿设备完成的4．电力系统中一级负荷、二级负荷和三级负荷的划分依据是用户对供电的（）A.可靠性要求 B.经济性要求C.灵活性要求D.优质性要求5．中性点不接地系统发生单相接地短路时，非故障相电压升高至（）A.线电压B.1.5倍相电压C.1.5倍线电压D.2倍相电压6.顺调压是指( )A.高峰负荷时，电压调高，低谷负荷时，电压调低B.高峰负荷时，允许电压偏低，低谷负荷时，允许电压偏高C.高峰负荷，低谷负荷，电压均调高D.高峰负荷，低谷负荷，电压均调低7.分析简单电力系统的暂态稳定主要应用( )A.等耗量微增率原则B.等面积定则C.小干扰法D.对称分量法8.一般情况，变压器的负序电抗X T（2）与正序电抗X T（1）的大小关系为（）A.X T（1）>X T(2)B.X T（1）<X T(2)C.X T（1）=X T(2)D.X T（1）>>X T(2)9.在下列各种故障类型中，属于纵向故障的是（）A.两相短路B.两相断线C.单相接地短路D.两相短路接地10.电力系统的综合供电负荷加上厂用电之和，称为（）A.发电负荷B.供电负荷C.用电负荷D.工业负荷11.系统发生两相接地短路故障时，复合序网的连接方式为（）A.正序、负序、零序并联B.正序、负序并联、零序网开路C.正序、零序并联、负序开路D.零序、负序并联，正序开路12.系统发生单接地短路故障时，复合序网的连接方式为（）A.正序、负序、零序串联B.正序、负序并联、零序网开路C.正序、零序并联、负序开路D.零序、负序并联，正序开路13.无零序电流分量的不对称短路是（）A.三相短路B.两相短路C.单相接地短路D.两相短路接地14.在电力系统的下列接线方式中，属于有备用接线的是（）A.两端供电网B.单回路干线式C.单回路放射式接线D.单回路链式接线15.用牛顿-拉夫逊法进行潮流迭代计算，修正方程求解的是( )。

2024年电力系统分析总结____年电力系统分析总结一、总体情况在____年，电力系统在全球范围内取得了显著的发展和进步。

经过多年的努力和投资，电力系统逐渐实现了可持续发展和碳中和的目标。

特别是在可再生能源的推动下，电力系统的清洁能源比例不断增加，传统的煤炭发电逐渐减少。

二、可再生能源发展1. 太阳能发电：太阳能发电在____年继续快速增长。

随着太阳能技术的成本不断降低和效率的提高，太阳能电池板的市场需求大幅增加。

多个国家和地区已经实施了太阳能发电的政策措施，促进了市场的发展。

在____年，全球太阳能发电容量超过了1000GW，成为全球电力系统中最主要的能源之一。

2. 风能发电：风能发电在____年也取得了显著的进展。

尤其是海上风电的发展迅猛，多个国家和地区在海上建设了大型风电场。

风能发电的技术逐渐成熟，成本也在不断下降。

____年，全球风能发电容量达到了800GW，成为电力系统中的重要组成部分。

3. 水电发电：水电发电依然是可再生能源的主要形式之一。

在____年，多个国家的水电站继续运营和建设，水电发电容量稳步增长。

尽管水电发电有一定的环境影响，但在高效管理下，水电发电仍然可以为电力系统提供稳定的清洁能源。

三、电力存储技术电力存储技术在____年得到了广泛的关注和应用。

随着可再生能源的比例增加，电力系统对于储能的需求也不断增长。

各种电力存储技术被广泛研究和开发，以解决电力系统的不稳定性和间歇性。

在____年，电池技术得到了显著的改善，成本逐渐下降，电动汽车的推广也促使了电池技术的发展。

四、智能电网技术智能电网技术在____年进一步推动了电力系统的发展。

通过信息通信技术的应用，电力系统的监控和管理更加智能化和高效化。

智能电网技术可以实现对电力系统各个环节的精确监控和控制，提供电力系统的稳定性和可靠性。

五、电力系统规划和管理在____年，电力系统规划和管理的重要性得到了充分认识。

由于电力系统的复杂性和多样性，合理的规划和有效的管理对于电力系统的稳定运行至关重要。

（完整版）电力系统分析理论（刘天琪）课后思考题答案第一章1、电力系统的额定电压是如何定义的？电力系统中各元件的额定电压是如何确定的？答:电力系统的额定电压：能保证电气设备的正常运行，且具有最佳技术指标和经济指标的电压。

电力系统各元件的额定电压：a.用电设备的额定电压应与电网的额定电压相同。

b.发电机的额定电压比所连接线路的额定电压高5%，用于补偿线路上的电压损失。

c.变压器的一次绕组额定电压等于电网额定电压，二次绕组的额定电压一般比同级电网的额定电压高10%。

2、电力线路的额定电压与输电能力有何关系？答：相同的电力线路，额定电压越高，输电能力就越大。

在输送功率一定的情况下，输电电压高，线路损耗少，线路压降就小，就可以带动更大容量的电气设备。

3、什么是最大负荷利用小时数？答：是一个假想的时间，在此时间内，电力负荷按年最大负荷持续运行所消耗的电能，恰好等于该电力负荷全年消耗的电能。

第二章1、分裂导线的作用是什么？分裂导线为多少合适？为啥？答：在输电线路中，分裂导线输电线路的等值电感和等值电抗都比单导线线路小，分裂的根数越多，电抗下降也越多，但是分裂数超过4时，电抗的下降逐渐趋缓。

所以最好为4分裂。

2、什么叫变压器的空载试验和短路试验？这两个试验可以得到变压器的哪些参数？答：变压器的空载试验：将变压器低压侧加电压，高压侧开路。

此实验可以测得变压器的空载损耗和空载电流变压器的短路试验：将变压器高压侧加电压，低压侧短路，使短路绕组的电流达到额定值。

此实验可以测得变压器的短路损耗和短路电压。

3、对于升压变压器和降压变压器，如果给出的其他原始数据都相同，它们的参数相同吗？为啥？答：理论上只要两台变压器参数一致（包含给定的空载损耗，变比，短路损耗，短路电压），那么这两台变压器的性能就是一致的，也就是说可以互换使用，但是实际上不可能存在这样的变压器，我们知道出于散热和电磁耦等因数的考虑，一般高压绕组在底层（小电流），低压绕组在上层（大电流，外层便于散热）。

电力系统分析（下）复习题10-1 网络元件的电压降落和功率损耗1.电压降落纵分量和横分量的计算公式（分两种情况，见图10-2，掌握计算，画相量图）；✓ 答：电压降落纵分量222sin cos ϕϕXI RI V +=∆；横分量222sincos δϕϕRI XI V -=以电压相量2V 作参考轴，⎪⎪⎩⎪⎪⎨⎧-=+=∆2222""δ""V RQ X P V V X Q R P V ，222221)δ()(V V V V +∆+=以电压相量1V 作参考轴，⎪⎪⎩⎪⎪⎨⎧'-'='+'=∆1111δV RQ X P V V X Q R P V ，212112)δ()(V V V V +∆-=✓ 2.电压降落、电压损耗、电压偏移的定义有所不同答：网络元件的电压降落是指元件首末端两点电压的相量差，即12()V V R jX I -=+；把两点间电压绝对值之差称为电压损耗，用V ∆表示，12V V V ∆=-；电压偏移是指网络中某点的实际电压同网络该处的额定电压之差，可以用KV 表示，也可以用额定电压的百分数表示。

若某点的实际电压为V ，该处的额定电压为N V ，则用百分数表示的电压偏移为，电压偏移（%）100NNV V V -=⨯ ✓ 3.电压降落公式的分析（为何有功和相角密切相关，无功和电压密切相关？）；答：从电压降落的公式可见，不论从元件的哪一端计算，电压降落的纵、横分量计算公式的结构都是一样的，元件两端的电压幅值差主要由电压降落的纵分量决定，电压的相角差则由横分量确定。

高压输电线的参数中，电抗要比电阻大得多，作为极端情况，令R=0，便得/V QX V ∆=，/V PX V δ=，上式说明，在纯电抗元件中，电压降落的纵分量是因传送无功功率而产生，电压降落的横分量则因传送有功功率产生。

换句话说，元件两端存在电压幅值差是传送无功功率的条件，存在电压相角差则是传送有功功率的条件。

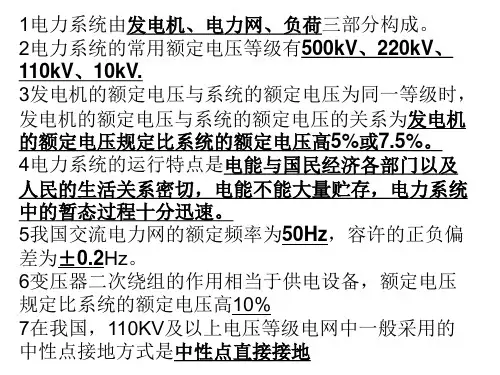

第一章 电力系统的基础概念1-1 解:(1) 电力系统是由发电厂、输电网、配电网和电力负荷组成的，包括了发电、输电、配电和用电的全过程。

(2) 发电厂的功能是将自然界的一次能源通过发电动力装置（主要包括锅炉、汽轮机、发电机及电厂辅助生产系统等）转化成电能，是电力系统的能量来源。

110kV 及以上的电力网称输电网，主要功能是将大量的电能从发电厂远距离传输到负荷中心，并保证系统安全、稳定和经济地运行。

35kV 及以下的电力网称为配电网，主要功能是向终端用户配送满足一定电能质量要求和供电可靠性要求的电能。

电力负荷是电力系统中的能量流向和被消费的环节，电力负荷通过各种设备再转换成动力、热、光等不同形式的能量，为地区经济和人民生活服务。

1-2解：(1) 电力系统的运行有以下特点： 电能不能大量储存；过渡过程非常迅速；电能生产与国民经济各部门和人民生活关系密切。

(2) 对电力系统的基本要求有：保证供电的可靠性 保证供电的电能质量保证电力系统运行的经济性 满足节能与环保的要求1-3 解: （核心内容：P4 表1-1 P5 图1-2） (1) 发电机及各变压器高、低压绕组的额定电压： 发电机：G ： ()kV kV 5.10%5110=+⨯ 变压器：T1:()()kV kV V N T 5.10%511011=+⨯=kV kV V N T 242%)101(220)2(1=+⨯=变压器：T2:kV V N T 220)1(2=kV kV V N T 121%)101(110)2(2=+⨯=kV kV V N T 5.38%)101(35)3(2=+⨯=变压器：T3:kV V N T 35)1(3=kV kV V N T 6.6%)101(6)2(3=+⨯=若考虑到3-10Kv 电压等级线路不会太长，T3也可以写为：kV V N T 35)1(3=()()kV kV V N T 3.6%51623=+⨯=标号注意：1、单位 2、下脚标写法 (2) 低压侧的额定电压高压侧的额定电压变压器的额定变比=：T1：5.10242)1(1)2(11==N T N T N V V K T2：121220)2(2)1(2)21(2==-N T N T N T V V K 5.38220)3(2)1(2)31(2==-N T N T N T V V K 2(2)2(23)2(3)12138.5T N T N T N V K V -==变压器的额定变比可记为：5.38/121/220T3：6.635)2(3)1(33==N T N T N V V K 或 3(1)33(2)356.3T N N T N V K V ==变比注意：1、顺序为 高/中/低 2、不必计算结果 (3) 1T 变压器运行于%5+抽头时：T1(2))1T1(1)V 242(15%)254V 10.510.5T K ⨯+=== 2T 变压器运行于主抽头，变压器的实际变比等于额定变比，即5.381212203T 变压器运行于%5.2-抽头：T3(1)3T3(2)V 35(1 2.5%)34.125V 6.6 6.6T K ⨯-===或：T3(1)3T3(2)V 35(1 2.5%)34.125V 6.3 6.3T K ⨯-===1-4 解：（核心内容：P4 表1-1 P5 图1-2）(1) 发电机、电动机及变压器高、中、低压绕组的额定电压：发电机G ：13.8kv注意：特殊发电机电压：13.8、15.75、18Kv 不用提高5%，直接为13.8、15.75、18Kv 。

第二章2—1 110 kV 架空线路长70 km ，导线采用LGJ —120型钢芯铝线，计算半径r ＝7.6mm ，相间距离为3.3m ，导线分别按等边三角形和水平排列，试计算输电线路的等值电路参数，并比较分析排列方式对参数的影响。

解：取r D S 8.0=(1) 等边三角形排列，m D D eq 3.3== Ω=Ω⨯===375.18701205.31l Sl r R O ρΩ=Ω⨯⨯⨯⨯=•==66.27706.78.0103.3lg 1445.0lg 1445.03l D D l x X s eqOΩ⨯=Ω⨯⨯⨯=•⨯==---463610012.270106.7103.3lg 58.710lg58.7l r D l b B eqeq O (2) 水平排列，m D D eq 158.426.1== Ω=Ω⨯===375.18701205.31l Sl r R O ρΩ=Ω⨯⨯⨯⨯=•==676.28706.78.010158.4lg 1445.0lg 1445.03l D D l x X s eqOΩ⨯=Ω⨯⨯⨯=•⨯==---463610938.170106.710158.4lg 58.710lg58.7l r D l b B eqeq O 电阻与导线的排列方式无关，相间几何均距越大，等值电抗越大，等值电纳略有越小。

2—4有一台SFLl —31500／35型双绕组三相变压器，额定变比为35／11，查得%,8,2.177%,2.1,3000==∆==∆S S V kW P I kW P 求变压器参数归算到高、低压侧的有名值。

解：MVA S kV V kV V N N N 5.31,11,3521===由题意知(1) 归算到高压侧的参数Ω=Ω⨯=∆=2188.05.313510002.177100022221N NS T S V P R Ω=Ω⨯==11.35.31351008221N NS T S V V XS S V P G N T 5221010449.235110003011000-⨯=⨯=∆=S S V S I B N N T 4221010086.3355.311002.1-⨯=⨯==(2) 归算到低压侧的参数Ω=Ω⨯=∆=0216.05.311110002.177100022222N N S T S V P R Ω=Ω⨯==3073.05.31111008222N N S T S V V XS S V P G N T 4222010479.211110003011000-⨯=⨯=∆=S S V S I B N N T 3222010124.3115.311002.1-⨯=⨯== 2—5有一台型号为SFL-40000／220的三相三绕组变压器，容量比为100／l00／100，额定变比 220／38.5／11，查得,217%,9.0,8.46)21(00kW P I kW P S =∆==∆-,7.200)31(kW P S =∆-%,6%,5.10%,17,6.158)32()31()21()32(====∆----S S S S V V V kW P 试求归算到高压侧的变压器参数有名值。

电力系统分析总结电力系统是现代工业和社会的一个基础设施，它的安全、稳定和可靠非常重要。

因此，对电力系统的分析和评估具有十分重要的意义。

本文将从电力系统的组成部分、运行特点、问题分析等方面，对电力系统进行详细的分析总结。

一、电力系统的组成部分电力系统一般由输电系统、变电站、配电系统和用户组成。

输电系统是电能从发电厂到变电站、变电站之间、变电站到用电用户之间输送的部分。

变电站用于将输电系统中高电压电能转换成低电压电能。

配电系统一般由配电变压器、配电线路、配电开关、配电设备等组成。

用户是用电设备的终端，主要分为工业用户、居民用户、商业用户、公共设施等。

二、运行特点电力系统运行具有以下特点：1. 大规模性电力系统是一个庞大的工程，包括发电、输电、配电等各个环节，涉及到大量的设备和人员。

2. 复杂性电力系统中包含了多种设备和技术，涉及到电力、机械、自动化等各个领域。

3. 时效性电力系统的运行需要时刻保持系统的稳定和可靠性，保证电能的正常供应。

4. 安全性电力系统的运行需要确保人员和设备的安全性，避免事故的发生。

5. 稳定性电力系统的稳定性是指系统在面对各种干扰和负载变化时，能够保持电压、频率和电能的稳定性。

三、问题分析电力系统的运行中容易出现一些问题，主要包括以下几个方面：1. 设备问题电力系统中设备出现故障、老化等问题时，会影响系统的运行，甚至导致事故的发生，需要及时进行检修和更换。

2. 负荷问题负荷的变化也会影响电力系统的运行，过大或过小的负荷都会对系统造成一定的影响。

3. 电压问题电力系统中电压过高或过低、电压波动等问题都会影响设备的正常运行，因此需要进行电压的监测和稳定控制。

4. 电气安全问题电力系统中的电气安全问题同样需要引起重视，电气事故的发生会严重影响系统的运行和安全。

四、总结电力系统作为现代社会的基础设施，其安全和稳定性对工业和社会的发展意义重大。

因此，对电力系统进行分析和评估是电力行业工作中必不可少的一环。

（完整版）电⼒系统分析基础知识点总结⼀．填空题1、输电线路的⽹络参数是指（电阻）、（电抗）、（电纳）、（电导）。

2、所谓“电压降落”是指输电线⾸端和末端电压的（相量）之差。

“电压偏移”是指输电线某点的实际电压和额定电压的（数值）的差。

3、由⽆限⼤的电源供电系统，发⽣三相短路时，其短路电流包含（强制/周期）分量和（⾃由/⾮周期）分量，短路电流的最⼤瞬时的值⼜叫（短路冲击电流），他出现在短路后约（半）个周波左右，当频率等于50HZ时，这个时间应为（0.01）秒左右。

4、标么值是指（有名值/实际值）和（基准值）的⽐值。

5、所谓“短路”是指（电⼒系统正常运⾏情况以外的相与相之间或相与地之间的连接），在三相系统中短路的基本形式有（三相短路），（两相短路），（单相短路接地），（两相短路接地）。

6、电⼒系统中的有功功率电源是（各类发电⼚的发电机），⽆功功率电源是（发电机），（电容器和调相机），（并联电抗器），（静⽌补偿器和静⽌调相机）。

7、电⼒系统的中性点接地⽅式有（直接接地）（不接地）（经消弧线圈接地）。

8、电⼒⽹的接线⽅式通常按供电可靠性分为（⽆备⽤）接线和（有备⽤）接线。

9、架空线是由（导线）（避雷线）（杆塔）（绝缘⼦）（⾦具）构成。

10、电⼒系统的调压措施有（改变发电机端电压）、（改变变压器变⽐）、（借并联补偿设备调压）、（改变输电线路参数）。

11、某变压器铭牌上标么电压为220±2*2.5%，他共有（5）个接头，各分接头电压分别为（220KV）（214.5KV）（209KV）（225.5KV）（231KV）。

⼆：思考题1.电⼒⽹，电⼒系统和动⼒系统的定义是什么？（p2）答: 电⼒系统：由发电机、发电⼚、输电、变电、配电以及负荷组成的系统。

电⼒⽹：由变压器、电⼒线路、等变换、输送、分配电能的设备组成的部分。

动⼒系统：电⼒系统和动⼒部分的总和。

2.电⼒系统的电⽓接线图和地理接线图有何区别？（p4-5）答：电⼒系统的地理接线图主要显⽰该系统中发电⼚、变电所的地理位置，电⼒线路的路径以及它们相互间的连接。

第一章 电力系统的基本概念1－1电力系统、电力网和动力系统的定义是什么？1－2见图示电力系统，试求变压器和发电机的额定电压。

110kV 平均额定电压是多少？解：U GN =1.05×10=10.5kVU 1N.T 1=U GN =10.5kV U 2N.T 1=1.1×110=121kV U 1N.T 2=110kV U 2N.T 2=1.1×35=38.5kV U 3N.T 2=1.05×6=6.3kV U 1N.T 3=U GN =10.5kV U 2N.T 3=1.05×3=3.15kV110kV 线路平均额定电压U av =（U 2N.T 1+ U 1N.T 2）/2=（121+ 110）/2≈115kV第二章作业及解答2－1什么是发电机的功角特性？隐极式发电机和凸极式发电机的功角特性有何区别？ 2－2 已知一台三相三绕组变压器容量比为：300/300/150MVA , 三次侧额定电压为113.8N U kV =、2121N U kV =、3242N U kV =，实验数据：(12)950K P kW -=、(13)500K P kW -=、(23)620K P kW -=, (12)%13.73K U -=、(13)%11.9K U -=、(23)%18.64K U -=， 0123P kW =，0%0.5I =, 计算变压器参数（归算至高压侧）并画出等值电路。

解：由于已知的三绕组变压器三个绕组的容量不同，因此由变压器制造厂提供的变压器短路实验数据就存在归算的问题。

根据标准，制造厂提供的短路损耗是没有归算到各绕组中通过变压器额定电流时数值，而制造厂提供的短路电压是归算好的。

因此： （1）根据容量比归算短路损耗： 2(13)(13)3002000150K K P P kW --⎛⎫'=⨯= ⎪⎝⎭2(23)(23)3002480150K K P P kW --⎛⎫'=⨯= ⎪⎝⎭（2）各绕组的短路损耗： 1(12)(13)(23)1()0.2352K K KK P P P P MW ---''=+-= 2(12)(23)(13)1()0.7152K K KK P P P P MW ---''=+-= 3(13)(23)(12)1() 1.7652K K KK P P P P MW ---''=+-= （3）各绕组短路电压百分数： 1(12)(13)(23)1%(%%%) 3.4952K K K K U U U U ---=+-=2(12)(23)(13)1%(%%%)10.2352K K K K U U U U ---=+-=3(13)(23)(12)1%(%%%)8.4052K K K K U U U U ---=+-=（4）变压器归算到高压侧参数：2211120.235242 3.4952420.153 6.823300100300Z R jX j j ⨯⨯=+=+=+Ω⨯2222220.71524210.2352420.46519.98300100300Z R jX j j ⨯⨯=+=+=+Ω⨯2233321.7652428.405242 1.14816.408300100300Z R jX j j ⨯⨯=+=+=+Ω⨯6221230.5300(2.125.6)101000242100242Y G jB j j s -⨯=-=+=-⨯⨯⨯ 2－3答案2－4某一回110kV 架空电力线路，导线型号为LGJ-120，导线计算外径为15.2mm ，三相导线水平排列，两相邻导线之间的距离D=4m 。

（精华版）电力系统分析总结电力系统分析总结【名词解释】1．恒定电势源：（又称无限大功率电源）是指端电压幅值和频率都保持恒定的电源，其内阻抗为零。

2．短路容量短路容量主要用来校验开关的切断能力。

(P101)3．短路冲击电流：指短路电流最大可能的瞬时值。

其主要作用是校验电气设备的电动力稳定度。

kim为冲击系数,实用计算时，短路发生在发电机电压母线时kim＝1.9；短路发生在发电厂高压母线时kim ＝1.85；在其它地点短路kim＝1.8。

4．短路电流有效值：在短路过程中，任意时刻t的短路电流有效值，是指以时刻t为中心的一个周期内瞬时电流的均方根值。

短路电流的最大有效值常用于校验某些电气设备的断流能力或耐力强度。

5．转移阻抗：Z1f、Z2f、……Zmf（P140）6．输入阻抗：Zff（Zf∑）7．电流分布系数：取网络中各发电机电势为零，并仅在网络中某一支路（短路支路）施加电势E，在这种情况下，各支路电流与电势所在支路电流的比值，用c表示。

8．单位电流法：令网络中所有电势为零，并仅在短路支路加电势Ef，设某一支路产生电流为1（单位电流），再推算其他支路中的电流以及短路应加的电势Ef。

进而求得转移阻抗。

9．序阻抗：指元件三相参数对称时，元件两端某一序的电压降与通过该元件同一序电流的比值。

10.复合序网：根据故障处各序量之间的关系，将各序网络在故障端口联接起来所构成的网络称为复合序网。

11.正序等效定则：在简单不对称短路的情况下，短路点电流的正序分量，与在(n)_短路点每一相中加入的附加电抗而发生三相短路时的电流相等。

12.横向故障：指网络的节点f处出现了相与相之间或相与零电位点之间不正常接通的情况。

（P216）13.纵向故障：指网络中的两个相邻节点f和f’（都不是零电位节点）之间出现了不正常断开或三相阻抗不相等的情况。

14.静态稳定：指电力系统在运行中受到微小绕动后，独立的恢复到它原来的运行状态的能力。

15.暂态稳定：指电力系统在正常运行时，受到一个大的扰动后，能从原来的运行状态（平衡点），不失去同步的过渡到新的稳定运行状态。

电力系统分析试卷及答案HUA system office room 【HUA16H-TTMS2A-HUAS8Q8-HUAH1688】电力系统分析练习题一、简答题1、电力线路的正序电抗与零序电抗是否相等？2、在220kV及以上的超高压架空线路上，普遍采用分裂导线，采用分裂导线后，线路电感、线路并联电容会增大还是变小？3、动力系统、电力系统和电力网的基本构成形式如何？4、电力变压器的主要作用是什么？5、采用标么值计算有什么优点？6、对电力系统运行的要求是什么？7、试画出单相变压器等值电路。

8、试画出电力线路等值电路。

二、如图所示的电力系统1.确定发电机G，变压器T-1、T-2、T-3，线路L-1、L-2、L-3及电容器Y c的额定电压；2.给出其稳态分析时的等值电路；3.输电线路L-3阻抗为5+j20Ω（忽略并联支路），末端有功功率为10MW，功率因数为0.80（感性），末端电压为35kV，计算线路L-3的功率损耗和电压损耗；4.条件同3，但功率因数提高到0.90（感性），请问线路L-3的功率损耗和电压损耗会增加还是减少三、电力系统接线如下图所示，电网各级电压示于图中，求1)发电机和各变压器高低压侧额定电压；2)设T-1 高压侧工作于+2.5%抽头，T-2工作于主抽头，T-3高压侧工作于-5%抽头，求各变压器实际变比。

四93kW,短路电压耗、G、B。

五、一容量比为90/90/60兆伏安，额定电压为220/38.5/11千伏的三绕组变压器。

工厂给出试验数据为：ΔP s’(1-2)=560千瓦，ΔP s’(2-3)=178千瓦，ΔP s’(3-1)=363千瓦，V S（1-2）%=13.15, VS（2-3）%=5.7, VS（3-1）%=20.4,ΔP=187千瓦，I0 %=0.856。

试求归算到220千伏侧的变压器参数。

（注：功率值未归算，电压值已归算）六、已知某一变压器参数如表1所示。

表1变压器绕组电阻、漏抗、励磁支路电导和励磁支路电纳的计算公式分别为：1、试计算变压器绕组电阻、漏抗的有名值；2、设S B=100MVA ，110kV 级为基本级，U B=121kV ，试计算变压器绕组电阻、漏抗的标幺值。
