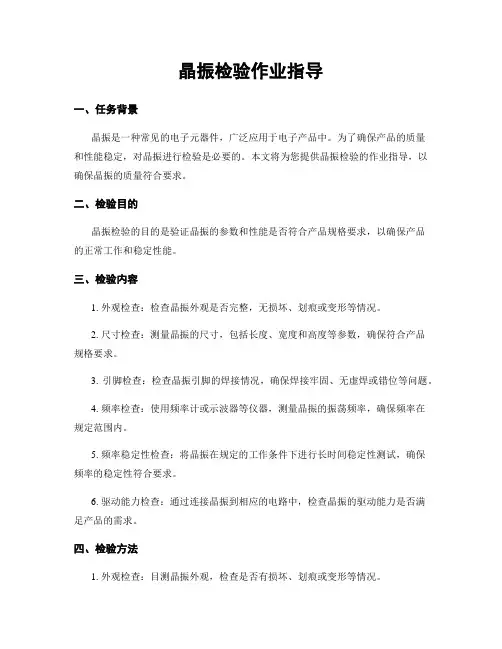

晶振检验作业指导一、任务背景晶振是一种常见的电子元器件，广泛应用于电子产品中。
为了确保产品的质量和性能稳定，对晶振进行检验是必要的。
本文将为您提供晶振检验的作业指导，以确保晶振的质量符合要求。
二、检验目的晶振检验的目的是验证晶振的参数和性能是否符合产品规格要求，以确保产品的正常工作和稳定性能。
三、检验内容1. 外观检查：检查晶振外观是否完整，无损坏、划痕或变形等情况。
2. 尺寸检查：测量晶振的尺寸，包括长度、宽度和高度等参数，确保符合产品规格要求。
3. 引脚检查：检查晶振引脚的焊接情况，确保焊接牢固、无虚焊或错位等问题。
4. 频率检查：使用频率计或示波器等仪器，测量晶振的振荡频率，确保频率在规定范围内。
5. 频率稳定性检查：将晶振在规定的工作条件下进行长时间稳定性测试，确保频率的稳定性符合要求。
6. 驱动能力检查：通过连接晶振到相应的电路中，检查晶振的驱动能力是否满足产品的需求。
四、检验方法1. 外观检查：目测晶振外观，检查是否有损坏、划痕或变形等情况。
2. 尺寸检查：使用千分尺或显微镜等工具，测量晶振的尺寸，并与产品规格进行对比。
3. 引脚检查：检查晶振引脚的焊接情况，确保焊接牢固、无虚焊或错位等问题。
4. 频率检查：使用频率计或示波器等仪器，将晶振连接到相应的测试电路中，测量振荡频率，并与产品规格进行对比。
5. 频率稳定性检查：将晶振连接到稳定的电路中，在规定的工作条件下进行长时间测试，记录频率的变化情况，并与产品规格进行对比。
6. 驱动能力检查：将晶振连接到相应的电路中，通过测试仪器或设备，检查晶振的驱动能力是否满足产品的需求。
五、检验记录在进行晶振检验时，应详细记录每一项检验的结果和数据，包括外观检查、尺寸检查、引脚检查、频率检查、频率稳定性检查和驱动能力检查等内容。
记录应包括检验日期、检验人员、检验结果和备注等信息。
六、检验标准晶振的检验标准应根据产品规格要求进行制定，包括外观、尺寸、引脚焊接、频率、频率稳定性和驱动能力等方面的要求。
主板元器件识别与好坏判断元器件识别与好坏判断一，电阻符号：单个电阻用r则表示，排阻用rn,rp则表示单位：欧姆，用符号ω则表示，1mω=103kω=10000000ω促进作用：分后甩，升压，限流，分流ff0c，隔绝，过滤器（与电容协调特性：串联分后甩，并联分流分类：普通电阻，热敏电阻，保险电阻电路中电阻直标法，常见于贴片电阻。
基准：102则则表示前两位数为有效率数值，第3十六位则表示前两位后面孔布龙0的个数即10的方，实际阻值为10*100=1kω；1001则则表示前三位数为有效率数值，第4十六位则表示前3十一位后面孔布龙0的个数即10的方，其实实际阻值为100*10=1kω；阻值中的小数点则用r则表示，并占到一位有效数字，例如：4r7即4.7ω。
如果3位数前r和0结尾的，可以忽略不计，只按3位的标注排序，例如：r330其阻值为33ω，标注为0或者000的电阻，阻值为0ω，在电路中起至保险促进作用。
数码标注有时第三位也用字母标注有效数字后的倍率，这种方法则表示的电阻值与前面的方式所则表示的识别方法有点相同:它的前两位数字只是一个代码，并不则表示实际的阻值，其字母与倍率的对应关系见到附表。
好坏判断：普通电阻损坏表现为，阻值明显增大或为无穷大。
保险电阻损坏表现为有阻值或为无穷大。
赋值原则：普通电阻赋值时，基数排序原阻值差距±15%，保险电阻赋值时需用阻值较小的电阻或标称作0的电阻赋值。
测量方法：用数字万用表首先将万用表的档位跳到欧姆档的合适档位，用万用表的两个表笔分别和电阻的两端相接，显示屏应显示一个数字，如果显示屏上显示0或显示屏上显示的数字不停的变动或显示的数字与电阻上标示值相差很大，则说明该电阻已损坏二，电容符号：电解电容标识ctcctbcecce贴片电容中有极性标识tcct并无极性的：单个电容标识为cbbccmmccd排容为cncp单位：法拉，1法拉=10000mf(毫法)=10000000uf(微法)=10000000000nf(纳法)=10000000000000pf(皮法)作用：滤波，耦合，旁路，与电感组成谐振电路与电阻组成rc定时电路特性：通高频阻低频；通交流阻直流。
请问怎么判断电路板上的晶振是否起振？如果不起振该如何解
决？
万用表或者示波器可以测量晶振是否起振
1.使用万用表的直流电压档，测量晶振两端的电压，起振的时候，电压一般是芯片供电电压VCC的一半。
当然晶振两边的电压可能有差异，但如果有一边电压接近VCC，或者有一边接近0，那么晶振应该是没有起振。
2.用示波器来看波形是最直观的，可以用10X或者100X的探棒来测试晶振两端的波形。
起振的时候会有正常、齐整的波形出现
晶振不起振怎么办？
•检查线路连接是否正确，如果存在假焊或者短路，自然就不起振了，可以用万用表的，检查晶振连接的线路是否存在假焊或者短路
•检查选用的负载电容和负载电阻是否正确。
不同单片机和芯片对晶振的要求都有所不同的，需要查阅规格书，检查选用的负载电容和负载电阻是否正确、合理。
•检查PCB的Layout是否合理，晶振部分的电路要求与单片机或者芯片引脚尽量的靠近，PCB的Layout不合理也会导致晶振不起振哦•检查程序配置是否正确，很多的单片机都有多个时钟系统可配置，使用内部振荡器时，晶振的引脚还可以作为普通IO使用。
如果程序配置错了，自然也会不起振了。

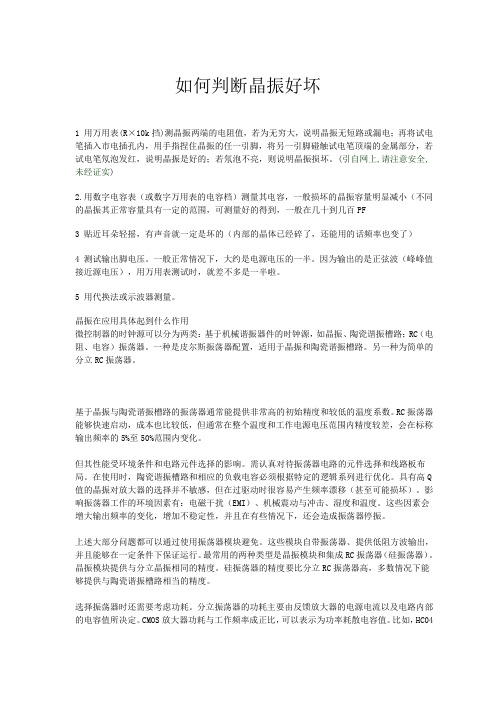

如何判断晶振好坏1 用万用表(R×10k挡)测晶振两端的电阻值，若为无穷大，说明晶振无短路或漏电；再将试电笔插入市电插孔内，用手指捏住晶振的任一引脚，将另一引脚碰触试电笔顶端的金属部分，若试电笔氖泡发红，说明晶振是好的；若氖泡不亮，则说明晶振损坏。
(引自网上,请注意安全,未经证实)2.用数字电容表（或数字万用表的电容档）测量其电容，一般损坏的晶振容量明显减小（不同的晶振其正常容量具有一定的范围，可测量好的得到，一般在几十到几百PF3 贴近耳朵轻摇，有声音就一定是坏的（内部的晶体已经碎了，还能用的话频率也变了）4 测试输出脚电压。
一般正常情况下，大约是电源电压的一半。
因为输出的是正弦波（峰峰值接近源电压），用万用表测试时，就差不多是一半啦。
5 用代换法或示波器测量。
晶振在应用具体起到什么作用微控制器的时钟源可以分为两类：基于机械谐振器件的时钟源，如晶振、陶瓷谐振槽路；RC（电阻、电容）振荡器。
一种是皮尔斯振荡器配置，适用于晶振和陶瓷谐振槽路。
另一种为简单的分立RC振荡器。
基于晶振与陶瓷谐振槽路的振荡器通常能提供非常高的初始精度和较低的温度系数。
RC振荡器能够快速启动，成本也比较低，但通常在整个温度和工作电源电压范围内精度较差，会在标称输出频率的5%至50%范围内变化。
但其性能受环境条件和电路元件选择的影响。
需认真对待振荡器电路的元件选择和线路板布局。
在使用时，陶瓷谐振槽路和相应的负载电容必须根据特定的逻辑系列进行优化。
具有高Q 值的晶振对放大器的选择并不敏感，但在过驱动时很容易产生频率漂移（甚至可能损坏）。
影响振荡器工作的环境因素有：电磁干扰（EMI）、机械震动与冲击、湿度和温度。
这些因素会增大输出频率的变化，增加不稳定性，并且在有些情况下，还会造成振荡器停振。
上述大部分问题都可以通过使用振荡器模块避免。
这些模块自带振荡器、提供低阻方波输出，并且能够在一定条件下保证运行。
最常用的两种类型是晶振模块和集成RC振荡器（硅振荡器）。

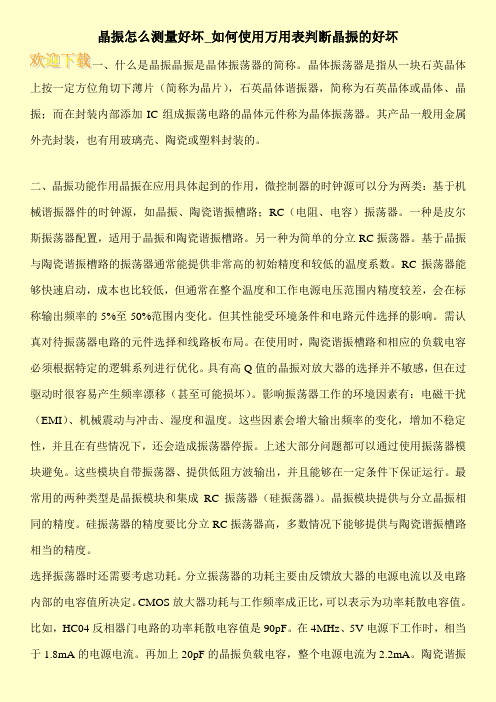

晶振怎么测量好坏_如何使用万用表判断晶振的好坏一、什么是晶振晶振是晶体振荡器的简称。
晶体振荡器是指从一块石英晶体上按一定方位角切下薄片（简称为晶片），石英晶体谐振器，简称为石英晶体或晶体、晶振；而在封装内部添加IC组成振荡电路的晶体元件称为晶体振荡器。
其产品一般用金属外壳封装，也有用玻璃壳、陶瓷或塑料封装的。
二、晶振功能作用晶振在应用具体起到的作用，微控制器的时钟源可以分为两类：基于机械谐振器件的时钟源，如晶振、陶瓷谐振槽路；RC（电阻、电容）振荡器。
一种是皮尔斯振荡器配置，适用于晶振和陶瓷谐振槽路。
另一种为简单的分立RC振荡器。
基于晶振与陶瓷谐振槽路的振荡器通常能提供非常高的初始精度和较低的温度系数。
RC振荡器能够快速启动，成本也比较低，但通常在整个温度和工作电源电压范围内精度较差，会在标称输出频率的5%至50%范围内变化。
但其性能受环境条件和电路元件选择的影响。
需认真对待振荡器电路的元件选择和线路板布局。
在使用时，陶瓷谐振槽路和相应的负载电容必须根据特定的逻辑系列进行优化。
具有高Q值的晶振对放大器的选择并不敏感，但在过驱动时很容易产生频率漂移（甚至可能损坏）。
影响振荡器工作的环境因素有：电磁干扰（EMI）、机械震动与冲击、湿度和温度。
这些因素会增大输出频率的变化，增加不稳定性，并且在有些情况下，还会造成振荡器停振。
上述大部分问题都可以通过使用振荡器模块避免。
这些模块自带振荡器、提供低阻方波输出，并且能够在一定条件下保证运行。
最常用的两种类型是晶振模块和集成RC振荡器（硅振荡器）。
晶振模块提供与分立晶振相同的精度。
硅振荡器的精度要比分立RC振荡器高，多数情况下能够提供与陶瓷谐振槽路相当的精度。
选择振荡器时还需要考虑功耗。
分立振荡器的功耗主要由反馈放大器的电源电流以及电路内部的电容值所决定。
CMOS放大器功耗与工作频率成正比，可以表示为功率耗散电容值。
比如，HC04反相器门电路的功率耗散电容值是90pF。
主板上常用电子元器件好坏检测及代换原则1、<R>电阻:用欧姆档不分正负接其两脚可测出.普通贴片电阻可用与其相差不多阻值的电阻代换.如:330欧可用220欧或470欧代换.保险电阻<0欧>可用额定电流相近的保险电阻代,或用阻值较小的普通电阻或0欧的普通贴片电阻作应急代换.2、<C>电容:<常用单位UF>:先短接放电,然后用二极管档不分正负接其两脚,数值就逐渐增大直至无穷大<1>,然后调换笔头数值会由负数迅速增大到无穷大.则此电解电容OK.若数值变化很慢,或停在某一值上，说明该电解电容漏电或性能不佳。
若一直显示无穷大说明开路;若一直显示0说明短路。
<原理因为万用表中有电池对其充电它该有个充电过程>电容表面未标注耐压值的,其耐压值通常为50V.如表面数值为22 16V#电解电容损坏可用耐压不低于原电容,容量与原电容相近的电解电容代替.如6.3V/1000UF可用10V/1000UF或6.3V/1500UF的代替. 普通贴片陶瓷电容可用同种颜色的贴片陶瓷电容作应急. 不过晶振两端连接的贴片陶瓷电容,最好用同容量的电容代,否则可能会出现时钟不准确或者不能启动的故障3、<L>电感:<常用单位UH>:用二极管档测其两脚就蜂鸣效果同测一根导电的线.主板中一般来说只要是体积大小相近的贴片电感即可直接代换.对于DC-DC直流电压变换电路的磁心电感可小心的将导线圈拆下,并用同种直径的漆包线,按原匝数绕制即可.在维修中,磁心电感常见的是虚焊.4、晶振:分为四种:1时钟晶振<14.318MHZ>与时钟芯片相连.损坏则主板不能启动.开机对地有电压1~1.6V2实时晶振<32.768KHZ>与南桥芯片相连.损坏时间不准或不能启动.开机对地电压0.5V左右.3声卡晶振<24.576MHZ>与声卡芯片相连.损坏声音变质或无声.开机对地电压1.1~2.1V4网卡晶振<25.000MHZ>与网卡芯片相连.损坏网卡不能工作.开机对地电压1.1~2.1V <以上对地电压书上说是其两脚间的电压>用二极管档测其两引脚间的数值就为无穷大.如有数值则该晶振坏或与其连接的集成电路坏.但反过来不成立,即显示数值无穷大不一定说明晶振正常.此时就通电检测其两端的电压是否正常.更换晶振时,通常要用相同型号和频率的晶振,后缀字母也要尽量一致,否则可能无法正常工作$5、<D>二极管:单向导电性,用二极管档测接对时就有正向压降值,若接反则就显示OL或超载符号1,此时调换笔头再测.若显示0000则已开路. 正向压降值越小二极管性能越好.开关二极管0.5~0.7V 小功率肖特二极管0.2V左右手稳压二极管0.5V左右贴片开关二极管和稳压二极管可直接在主板上测,肖特二极管要先把其中一个脚从主板上焊开再测.主板中二极管最好用同型号的二极管代.若没有,则要选择参数优于原型号的二极管代.可用特性相同,参数指标不低于原器件的二极管代. 稳压二极管要用同功率同稳压值的二极管代$6、<Q>三极管<起电流放大作用>:用二极管档,红笔任接一个引脚,用黑笔依次去接另外两脚如果两次显示都小于1V,则说明红笔接的是NPN三极管的基极<B极>.若都显示溢出符号OL 或超载符号1则红笔接的是PNP三极管的基极.若两次中,一次小于1V,另一次显示OL或1表明红笔接的不是基极,换脚再测.NPN型中小功率三极管数值为0.6~0.8V.其中较大的一次,黑笔所接的是发射极<E极>一、电阻1、主板中采用的电阻有很多种，分为：1．普通电阻是主板上最小的电阻，形态为墨色扁平的小方块，贴片电阻的阻值一般用三位数字来表示，在三位数字后面所加"0"个数，（单位为Ω）。
晶振故障导致主板无法点亮怎么解决有网友使用电脑过程中发现主板无法点亮，不能正常使用了，后来检测发现是晶振故障，这种情况应该怎么解决呢?更换了晶振就可以了吗?下面一起看看!思考与检修：用数字表表笔接触电池，主板是可以上电的，这说明：1.损坏或变质的元件可能是和电池相关的ICH电路或时钟电路。
2.用数字表笔接触电池，相当于给主板加了一个强脉冲信号，而这一信号最大可能得到时钟电路响应。
考虑上述两点因素，于是怀疑时钟电路有变质或损坏的器件，问题可能出在贴片电容或贴片二极管或者晶振。
将主板连接示波器，用示波器测量，发现主板上标志为Y3的晶振的一侧无波形，一侧有波形但波幅较正常明显偏小，是Y3坏了还是和Y3相连的电容有问题?因拆焊晶振容易些，所以用一个好的晶振替换Y3。
更换后，触发主板PW开关，主板正常上电。
看来是晶振的问题。
更换晶振倒是修复了主板，但新的问题也来了。
为什么使用前一个电源，在触发电池的时候，主板有上电的可能，而用后一个电源就没上电的可能呢?测量发现，前一个电源的第14脚电压为1.5V，后一个为4.5V，正因为测量电池的瞬间，给主板提供一个强的触发信号，这一信号如能合主板反馈全电源PW-OK信号达到一定的幅度，即高电平，则主板可正常通电。
显然，前一个电源更容易达到高电平。
这次主板的维修，前后花费十分钟左右的时间，但对于一般爱好者，因不具备一定的维修工具和维修图纸，所以有一定的维修难度。
如果读者没有示波器，笔者建议可以通过给万用表串接一高频电容，同样也可以达到测量的目的，当然如果使用虚拟示波器，效果会更好。
补充：主板选购注意事项1、工作稳定，兼容性好。
2、功能完善，扩充力强。
3、使用方便，可以在BIOS中对尽量多参数进行调整。
4、厂商有更新及时、内容丰富的网站，维修方便快捷。
5、价格相对便宜，即性价比高。
相关阅读：主板常用保养技巧1. 除尘拔下所有插卡、内存及电源插头，拆除固定主板的螺丝，取下主板，用羊毛刷轻轻除去各部分，的积尘。
晶振作用：给单片机正常工作提供稳定的时钟信号。
原理：在石英晶体的两个极板上加一个电场，晶片会产生机械变形，对极板施加机械力使其变形，又会在极板上产生相应的电荷，这叫压电效应。
如果在两个极板上加上交变的电压，晶片便会产生机械变形震荡，同时这种机械震荡还会产生交变的电场（比较的微小），但是当外加交变的电压的频率与晶片固有的频率（由其形状和尺寸决定）相等时，机械振动的幅度会加剧，产生交变电场也增大。
叫做压电谐波。
即使去掉晶振，电路照样的能振荡，并且如果把那两个电容改成可调电容的话也能得到想要的某个频率，那还要晶振干什么：晶振、陶瓷谐振槽路、RC振荡器以及硅振荡器是适用于微控制器的四种时钟源。
针对具体应用优化时钟源设计依赖于以下因素：成本、精度和环境参数。
RC振荡器能够快速启动，成本也比较低，但通常在整个温度和工作电源电压范围内精度较差，会在标称输出频率的5%至50%范围内变化；但相对RC振荡器而言，基于晶振与陶瓷谐振槽路的振荡器通常能提供非常高的初始精度和较低的温度系数。
晶振基本参数简介：1.CL:指与晶体元件一起决定负载谐振频率（FL）的有效外接电容，CL是一个测试条件也是一个使用条件，这个值可在用户具体使用时根据情况作适当调整，来微调FL的实际工作频率（也即晶体的制造公差可调整）。
但它有一个合适值，否则会给振荡电路带来恶化，其值通常采用6pF、10pF、15pF 、20pF、30pF、∝等，其中当CL标为∝时表示其应用在串联谐振型电路中，不要再加负载电容，并且工作频率就是晶体的（串联）谐振频率Fr。
用户应当注意，对于某些晶体（包括不封装的振子应用），在某一生产规范既定的负载电容下（特别是小负载电容时），±0.5pF的电路实际电容的偏差就能产生±10×10-6的频率误差。
因此，负载电容是一个非常重要的订货规范指标。
2.F0：指晶体元件规范中所指定的频率，也即用户在电路设计和元件选购时所希望的理想工作频率；Fr：指在规定条件下，晶体元件电气阻抗为电阻性的两个频率中较低的一个频率；FL：指在规定条件下，晶体元件与一负载电容串联或并联，其组合阻抗呈现为电阻性时两个频率中的一个频率。

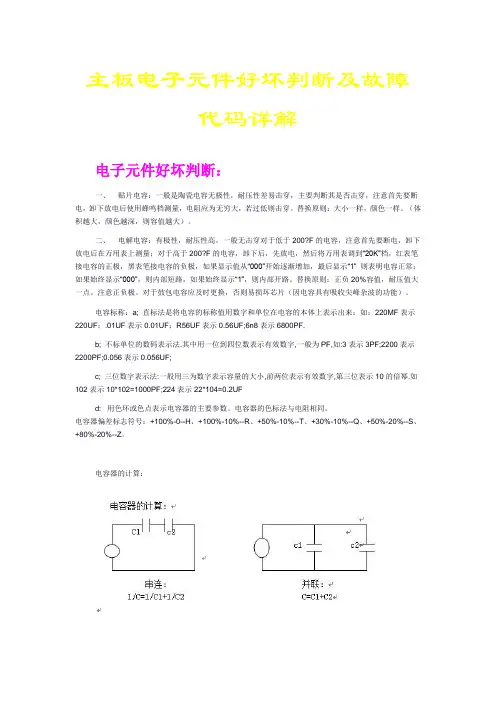

主板电子元件好坏判断及故障代码详解电子元件好坏判断：一、贴片电容：一般是陶瓷电容无极性，耐压性差易击穿，主要判断其是否击穿，注意首先要断电，卸下放电后使用蜂鸣档测量，电阻应为无穷大，若过低则击穿。
替换原则：大小一样，颜色一样。
（体积越大，颜色越深，则容值越大）。
二、电解电容：有极性，耐压性高。
一般无击穿对于低于200?F的电容，注意首先要断电，卸下放电后在万用表上测量；对于高于200?F的电容，卸下后，先放电，然后将万用表调到“20K”档，红表笔接电容的正极，黑表笔接电容的负极，如果显示值从“000”开始逐渐增加，最后显示“1” 则表明电容正常；如果始终显示“000”，则内部短路，如果始终显示“1”，则内部开路。
替换原则：正负20%容值，耐压值大一点。
注意正负极。
对于鼓包电容应及时更换，否则易损坏芯片（因电容具有吸收尖峰杂波的功能）。
电容标称：a; 直标法是将电容的标称值用数字和单位在电容的本体上表示出来：如：220MF表示220UF；.01UF表示0.01UF；R56UF表示0.56UF;6n8表示6800PF.b; 不标单位的数码表示法.其中用一位到四位数表示有效数字,一般为PF,如:3表示3PF;2200表示2200PF;0.056表示0.056UF;c; 三位数字表示法:一般用三为数字表示容量的大小,前两位表示有效数字,第三位表示10的倍幂.如102表示10*102=1000PF;224表示22*104=0.2UFd: 用色环或色点表示电容器的主要参数。
电容器的色标法与电阻相同。
电容器偏差标志符号：+100%-0--H、+100%-10%--R、+50%-10%--T、+30%-10%--Q、+50%-20%--S、+80%-20%--Z。
电容器的计算：三、贴片电阻：可在路测量，（不准确，有并联现象）；也可开路测量，电阻值只能变大、断路，（一般是电流太大所致）保险电阻易坏。
注意首先要断电，CMOS电路中的电阻需取下电池。
主板上常用电子元器件好坏检测及代换原则1、<R>电阻:用欧姆档不分正负接其两脚可测出.普通贴片电阻可用与其相差不多阻值的电阻代换.如:330欧可用220欧或470欧代换.保险电阻<0欧>可用额定电流相近的保险电阻代,或用阻值较小的普通电阻或0欧的普通贴片电阻作应急代换.2、<C>电容:<常用单位UF>:先短接放电,然后用二极管档不分正负接其两脚,数值就逐渐增大直至无穷大<1>,然后调换笔头数值会由负数迅速增大到无穷大.则此电解电容OK.若数值变化很慢,或停在某一值上，说明该电解电容漏电或性能不佳。
若一直显示无穷大说明开路;若一直显示0说明短路。
<原理因为万用表中有电池对其充电它该有个充电过程>电容表面未标注耐压值的,其耐压值通常为50V.如表面数值为22 16V#电解电容损坏可用耐压不低于原电容,容量与原电容相近的电解电容代替.如6.3V/1000UF可用10V/1000UF或6.3V/1500UF的代替. 普通贴片陶瓷电容可用同种颜色的贴片陶瓷电容作应急. 不过晶振两端连接的贴片陶瓷电容,最好用同容量的电容代,否则可能会出现时钟不准确或者不能启动的故障3、<L>电感:<常用单位UH>:用二极管档测其两脚就蜂鸣效果同测一根导电的线.主板中一般来说只要是体积大小相近的贴片电感即可直接代换.对于DC-DC直流电压变换电路的磁心电感可小心的将导线圈拆下,并用同种直径的漆包线,按原匝数绕制即可.在维修中,磁心电感常见的是虚焊.4、晶振:分为四种:1时钟晶振<14.318MHZ>与时钟芯片相连.损坏则主板不能启动.开机对地有电压1~1.6V2实时晶振<32.768KHZ>与南桥芯片相连.损坏时间不准或不能启动.开机对地电压0.5V左右.3声卡晶振<24.576MHZ>与声卡芯片相连.损坏声音变质或无声.开机对地电压1.1~2.1V4网卡晶振<25.000MHZ>与网卡芯片相连.损坏网卡不能工作.开机对地电压1.1~2.1V <以上对地电压书上说是其两脚间的电压>用二极管档测其两引脚间的数值就为无穷大.如有数值则该晶振坏或与其连接的集成电路坏.但反过来不成立,即显示数值无穷大不一定说明晶振正常.此时就通电检测其两端的电压是否正常.更换晶振时,通常要用相同型号和频率的晶振,后缀字母也要尽量一致,否则可能无法正常工作$5、<D>二极管:单向导电性,用二极管档测接对时就有正向压降值,若接反则就显示OL或超载符号1,此时调换笔头再测.若显示0000则已开路. 正向压降值越小二极管性能越好.开关二极管0.5~0.7V 小功率肖特二极管0.2V左右手稳压二极管0.5V左右贴片开关二极管和稳压二极管可直接在主板上测,肖特二极管要先把其中一个脚从主板上焊开再测.主板中二极管最好用同型号的二极管代.若没有,则要选择参数优于原型号的二极管代.可用特性相同,参数指标不低于原器件的二极管代. 稳压二极管要用同功率同稳压值的二极管代$6、<Q>三极管<起电流放大作用>:用二极管档,红笔任接一个引脚,用黑笔依次去接另外两脚如果两次显示都小于1V,则说明红笔接的是NPN三极管的基极<B极>.若都显示溢出符号OL 或超载符号1则红笔接的是PNP三极管的基极.若两次中,一次小于1V,另一次显示OL或1表明红笔接的不是基极,换脚再测.NPN型中小功率三极管数值为0.6~0.8V.其中较大的一次,黑笔所接的是发射极<E极>一、电阻1、主板中采用的电阻有很多种，分为：1．普通电阻是主板上最小的电阻，形态为墨色扁平的小方块，贴片电阻的阻值一般用三位数字来表示，在三位数字后面所加"0"个数，（单位为Ω）。
晶振的检测方法与技巧
晶振好坏的区分，时常让初学者挠头。
晶振的个头比较小，但是在主板上起的作用不小，因此晶振的检测是主板维修非常重要的环节。
如何判断检测晶振的好坏呢？下面简单的介绍下检测晶振好坏的方法与技巧：
1、用万用表(R×10k挡)测晶振两端的电阻值，若为无穷大，说明晶振无短路或漏电；再将试电笔插入市电插孔内，用手指捏住晶振的任一引脚，将另一引脚碰触试电笔顶端的金属部分，若试电笔氖泡发红，说明晶振是好的；若氖泡不亮，则说明晶振损坏。
2、用数字电容表（或数字万用表的电容档）测量其电容，一般损坏的晶振容量明显减小（不同的晶振其正常容量具有一定的范围）
3、贴近耳朵轻摇，有声音就一定是坏的（内部的晶体已经碎了，还能用的话频率也变了）
4、测试输出脚电压。
一般正常情况下，大约是电源电压的一半。
因为输出的是正弦波（峰峰值接近源电压），用万用表测试时，就差不多是一半啦。
5、用代换法或示波器测量。
那么如何用万用表测量晶振是否起
振？可以用万用表测量晶振两个引脚电压是否是芯片工作电压的一半，比如工作电压是5V则测出的是否是2.5V左右。
另外如果用镊子碰晶体另外一个脚，这个电压有明显变化，证明是起振了的。
小窍门：就是弄一节1.5V的电池接在晶振的两端把晶振放到耳边仔细的听，当听到哒哒的声音那就说明它起振了，就是好的嘛！。
晶振的损坏原因与焊接知识一、晶振有哪些因素会致使其损坏1：生产过程种有摔落现象，意思是只晶振造成外界的过大冲击力，因为晶振晶片比较薄，需要轻拿轻放。
2：晶振焊接到线路板上时候可能焊接温度过高导致晶振不良。
3：焊接过程中产生虚焊，也就是假焊接，使晶振不通电。
4：晶振焊接之后，焊锡与线路相连，造成短路现象。
5：在检漏工序中，就是在酒精加压的环境下，石英晶体谐振器容易产生碰壳现象，即振动时芯片跟外壳容易相碰，从而晶体容易发生时振时不振或停振；6：在压封时，晶体内部要求抽真空充氮气，如果发生压封不良，即晶体的密封性不好时，在酒精加压的条件下，其表现为漏气，称之为双漏，也会导致停振；7：由于芯片本身的厚度很薄，当激励功率过大时，会使内部石英芯片破损，导致停振；8：有功能负载会降低Q值（即品质因素），从而使晶体的稳定性下降，容易受周边有源组件影响，处于不稳定状态，出现时振时不振现象；9：由于晶体在剪脚和焊锡的时候容易产生机械应力和热应力，而焊锡温度过高和作用时间太长都会影响到晶体，容易导致晶体处于临界状态，以至出现时振时不振现象，甚至停振；10：在焊锡时，当锡丝透过线路板上小孔渗过，导致引脚跟外壳连接在一块，或是晶体在制造过程中，基座上引脚的锡点和外壳相连接发生单漏，都会造成短路，从而引起停振；11：当晶体频率发生频率漂移，且超出石英晶振偏差范围过多时，以至于捕捉不到晶体的中心频率，从而导致芯片不起振。
二、焊接晶振需要注意什么首先其焊锡的温度不宜过高，焊锡时间也不宜过长，防止晶体因此发生内变，而产生不稳定。
晶振外壳需要接地时，应该确保外壳和引脚不被意外连通而导致短路。
从而导致晶体不起振。
保证两条引脚的焊锡点不相连，否则也会导致晶体停振。
对于需要剪脚的晶振，应该注意机械应力的影响。
焊锡之后，要进行清洗，以免绝缘电阻不符合要求。
三、关于晶振我们如何焊接首先我们知道石英晶振焊接方法和他的封装有关，插件和贴片是二种不同的焊接方式。
如何判断单片机是否起振，如何判断晶振的好坏？单片机是可编程器件，在执行程序指令时与单片机的机器周期有着直接的关系，而机器周期是由单片机的时钟频率/晶振决定的。
所以，只要单片机的晶振出现问题，那么单片机就无法工作。
单片机具有内部晶振和外部晶振，本文介绍单片机的外部晶振。
1 如何判断晶振是否工作对于普通的外部晶振而言，在设计电路时需要设计两个负载电容，帮助晶振起振。
负载电容的取值范围为(15-30)pF，晶振电路如下图所示。
这种晶振内部一般没有滤波整形电路，其输出波形为正弦波，可以通过示波器测量晶振引脚的波形。
其波形为正弦波，频率与所使用晶振的频率虽有波动但相差不大，则晶振是好的，可以正常起振。
晶振波形如下图所示。
对于有源晶振而言，一般具有四个引脚，需要接入电源。
其内部有整形滤波电路，正弦波会被整形为方波输出，用示波器查看时，会看到方法信号。
2 单片机问题的排查方法单片机电路在初上电时可能会存在一些问题，导致电路不能正常工作，在排查问题时可以按照如下几个步骤执行：1)检查单片机电源是否正常。
单片机电源是首先要检查的，可以用万用表或者示波器检查单片机的电源、输入电源是否正常，再检查电源和GND之间的阻值，查看是否短路，如果问题排除，则向下执行。
2)检查晶振是否正常起振。
根据文中第一部分的介绍检查晶振是否起振。
3)通过简单程序验证。
如果硬件电路一切正常，那么就需要通过简单的程序来验证单片机是否正常，常用的方法就是用程序点亮一颗LED或者控制GPIO输出高低电平。
有些高速板或者对时钟频率要求比较高的板子，可能会采用有源晶振，这种晶振内部一般会有整形滤波电路，晶振输出的波形为方波，也可以使用示波器来检查其波形和频率。
如何判断晶振的好坏晶振对于单片机有怎么样的影响晶振的作用日渐突出，本文中，将基于三方面介绍晶振：1.如何判断晶振好坏，2.石英晶振的运用准则，3.晶振对于单片机的影响。
如果你对本文内容具有兴趣，不妨继续往下阅读哦。
一、判别晶振好坏晶振作为电路中的心脏，具有极其重要的作用，在各种电子产品设备中广泛应用，如果出现不振就会导致整个设备不能正常工作，工程师要懂得辨认晶振好坏，这是必要及首要条件，那么作为采购当然是也能辨认晶振好坏，这样可以帮助大家更好的采购晶振。
那么要如何辨认判断呢？下面一起来了解下。
1、将电笔插入插座中（当然是火线），用一只晶振的脚接触电笔屁股，另一只脚用手接触，如果电笔亮，就是好的。
2、用万用表10K挡检测，无穷大为良品。
3、替换法。
用数字电容表（或数字万用表的电容档）测量其电容，一般损坏的晶振容量明显减小（不同的晶振其正常容量具有一定的范围，可测量好的得到，一般在几十到几百PF）4、用替换法。
晶振很难用万用表判断的，正向电阻是无穷大反向电阻也是无穷大。
5、如果有条件呢就用示波器看有无波型。
6、的办法就是在电路中用万用表量一下它的两端有没有工作电压，若有的话，再有示波器量一下它的频率，若频率不对的话，很有可能它坏了。
7、用10K档量一量有一点阻值是不行的，摇一摇里面有振动是不行的。
8、可以加上电压和激励信号，用示波器一测就明白。
9、你可以测测它有没有输出，再测是否有控制电压。
10、若大批筛选的话，可搭一个单管晶体震荡电路，晶体的两个端子接个两孔小插座，作为测试晶振的插孔，用示波器或频率计测试其输出信号，还可测得频率;若无这两种仪器，可自制一个倍压检波探头，整流成一直流电压再用万用表1V档测的震荡电压高低，以判断晶振的好坏及品质。
二、石英晶振运用准则1）挑选经实习证实质量安稳、牢靠性髙、有翻开出路、有超卓诺言的出产厂家的标准石英晶振，不能选用挑选的或残次的石英晶振。
2）石英晶振的技能功用、质量等级、运用条件等应满意计划电路的恳求。
