万用表测量晶振2009-07-20 22:00小技巧：没有示波器情况下如何测量晶振是否起振?可以用万用表测量晶振两个引脚电压是否是芯片工作电压的一半，比如工作电压是5V则测出的是否是2.5V左右。
另外如果用镊子碰晶体另外一个脚，这个电压有明显变化，证明是起振了的. 小窍门：就是弄一节1.5V的电池接在晶振的两端把晶振放到耳边仔细的听，当听到哒哒的声音那就说明它起振了，就是好的嘛！1.电阻法把万用表拨在R×10K挡，测量石英晶体两引脚间的电阻值应为无穷大。
如果测量出的电阻值不是无穷大甚至接近于零，则说明被测晶体漏电或击穿。
这种办法只能测晶体是否漏电，如果晶体内部出现断路，电阻法就无能为力了，此时必须采用下面介绍的方法2 .自制测试器按图所示电路，焊接一个简易石英晶体测试器，就可以准确地测试出晶体的好坏。
图中XS1、XS2两个测试插口可用小七脚或小九脚电子管管座中拆下来的插口。
LED发光管选择高亮度的较好。
检测石英晶体时，把石英晶体的两个管脚插入到XS1和XS2两个插口中，按下开关SB，如果石英晶体是好的则由三极管VT1、C1、C2等元器件构成的震荡电路产生震荡，震荡信号经C3耦合至VD2检波，检波后的直流信号电压使VT2导通，于是接在VT2集电极回路中的LED发光，指示被测石英晶体是好的，如果LED不亮，则说明被测石英晶体是坏的.本测试器测试石英晶体的频率很宽，但最佳工作频率为几百千赫至几十兆赫。
晶振原理（转载）2008-08-19 18:08振原理作者 louguofa 日期 2006-11-28 23:00:00今天调电路碰到了一些关于晶振的问题，又重新翻了一遍晶振的相关知识：无源晶体与有源晶振的区别、应用范围及用法：1、无源晶体——无源晶体需要用DSP片内的振荡器，在datasheet上有建议的连接方法。
无源晶体没有电压的问题，信号电平是可变的，也就是说是根据起振电路来决定的，同样的晶体可以适用于多种电压，可用于多种不同时钟信号电压要求的 DSP，而且价格通常也较低，因此对于一般的应用如果条件许可建议用晶体，这尤其适合于产品线丰富批量大的生产者。
晶振频率测量方法嘿，咱今儿就来聊聊晶振频率测量方法这档子事儿。
你知道不，晶振就好比电子设备的心跳，那频率可重要啦！要是这频率出了岔子，那整个设备都可能乱了套。
要说测量晶振频率啊，有好几种办法呢。
就像咱挑水果，得看看它红不红、甜不甜。
比如说，可以用计数器来测。
这就好像是个细心的记数员，一下一下地数着晶振发出的脉冲，然后算出频率来。
你想想，是不是挺形象的？还有示波器也能派上用场。
它就像个超级眼睛，能把晶振的信号看得清清楚楚，通过观察波形的变化，也能知道频率是多少。
那这些方法容易不？嘿嘿，其实也没那么难。
就跟你学骑自行车似的，一开始可能会晃悠几下，但多练几次不就会啦？测量晶振频率的时候可得细心点，不能马马虎虎的。
这可不是闹着玩的，要是测错了，那后面的事儿可就麻烦啦！咱再打个比方，晶振频率就像是一首歌的节奏，你得准确抓住那个节拍，才能跟着一起摇摆。
要是节奏都错了，那还怎么摇摆得起来呢？而且不同的晶振可能需要不同的测量方法哦，就像不同的人有不同的性格，得用不同的方法去对待。
你说，要是咱不把晶振频率搞清楚，那电子设备会不会发脾气罢工呀？在实际操作中，还得注意一些小细节呢。
比如说环境要稳定，不能有太多干扰，不然测出来的结果能准吗？总之呢，测量晶振频率可不是一件随随便便的事儿，得认真对待，选对方法，注意细节。
这样才能准确地知道晶振的频率，让电子设备好好地工作。
咱普通人可能觉得晶振频率挺神秘的，但只要咱去了解，去尝试，就会发现也没那么难理解嘛。
就像解开一道谜题，刚开始觉得摸不着头脑，等找到了线索，不就豁然开朗啦？所以啊，别害怕晶振频率测量，大胆去尝试吧！你难道不想知道那些小小的晶振里藏着怎样的秘密频率吗？。
万用表测晶振起振的方法万用表是电工中常用的工具，其功能和使用范围非常广泛。
其中，测量晶振的起振频率也是日常工作中经常需要用到的一项技能。
今天我们就来探讨一下万用表测晶振起振的方法。
1. 确定测量方案晶振起振是指晶体振荡器在正常工作时，输出一定的稳定频率。
而测量起振频率常常需要将晶振与外部电路连接起来。
因此，在测量之前，需要思考测量方案。
一般来说，如果晶振输出为正弦波，则可以将晶振输出端连接到万用表上进行测量。
如果输出为方波或矩形波，则需要使用频率计进行测量。
2. 连接晶振与万用表在连接晶振与万用表时，需要先将万用表设置到交流电压档位，并选择量程。
将晶振的输出端连接到万用表的电压钳子上，注意连接的稳定性，避免测量间隙、测量器具损坏或读数不稳定。
同时，若晶振有多个输出端，需要选择合适的输出端，以确保正常测量。
3. 设置万用表显示万用表的电压档位设置影响测量的灵敏度，选择较高的电压档位则对测量精度影响较大。
选择较低的档位对测量但读数影响较大。
因此，在连接晶振与万用表时，需要根据晶振输出的电压范围和万用表的电压档位设置合适的电压档位，以保证测量结果的准确性。
4. 开始测量连接好万用表和晶振之后，就可以开始测量了。
打开电源，观察万用表指针或显示屏的读数，可以获得晶振的起振频率。
如果显示屏显示的数值不稳定，可以将量程调整到较低档位，再进行测量。
此外，如果发现测量结果异常，可以进行多次测量，并将结果取平均值，以提高测量精度。
总之，测量晶振起振频率是电工中不可避免的一项技能。
合理的测量方案、稳定的连接和合适的仪器操作都是保证测量结果准确的前提条件。
希望本文能为大家提供一些有用的参考呢！。
用万用表测量晶体振荡器是否工作的方法：测量两个引脚电压是否是芯片工作电压的一半，比如工作电压是51单片机的+5V则是否是2.5V左右。
另外如果用镊子碰晶体另外一个脚，这个电压有明显变化，证明是起振了的。
这只是证明晶振是在工作的，另外晶振的频率及频差等参数就要专业的仪器测量了。
在晶振参数测量中，由于Fs和Fr阻抗相对较低，按IEC 444和EIA 512进行Fs/Fr测量没有什么困难，问题主要在于负载谐振频率(FL)的测量，特别是负载电容(CL)很低的时候。
晶振在负载谐振频率处阻抗相对较高，用50Ω网络分析仪测量较高阻抗要求测量设备具备很高稳定性和高精度，一般来说这样的要求不切实际，成本太高，因此技术人员又开发了几种负载谐振频率测量方法，如计算法、物理负载电容法等，这些方法设计用于测量低阻抗晶振，这样就可使用低精度设备。
我们下面先对各种方法作一比较。
负载谐振频率测量法1. 计算法根据IEC 444规定，被测器件(DUT)在约±45°对其动态参数进行测量，负载谐振频率根据±45°数据“计算”得到。
该方法的优点在于被测器件在相对较低阻抗即接近25Ω处进行测量，因此测试对寄生分量的软件补偿要求相对简单。
它的缺点在于被测器件不是在最终使用条件下进行测试，即不在相移等于规定的CL/FL处进行测试，如果晶振性能严格遵循四器件模型(图1)，那么这个方法也是可以接受的，但当晶振是非线性时(即不符合四器件模型)，FL的测量就不够精确(图2)。
如果已经知道被测器件是一个线性晶振，则可以使用这个方法来测量；但在大多数场合下，需要先有一个测试方法来告诉你它是否是线性的，所以计算法不实用，除非你在测试前已经知道晶振是线性的。
那么晶振的线性度究竟有什么影响呢？从电路应用观点来看，只要晶振有一稳定(可重复)明确的阻抗-频率曲线，并且在振荡器中功能正常，它就是一个好晶振，是不是线性没有关系，非线性晶振并不意味着是一个坏晶振。
晶振检验作业指导一、任务背景晶振是电子设备中常用的元器件之一，用于产生稳定的时钟信号。
在电子制造过程中，对晶振的质量进行检验是非常重要的，以确保设备的正常运行。
本文将详细介绍晶振检验的作业指导，包括检验步骤、所需工具和设备，以及常见问题和解决方法。
二、检验步骤1. 准备工作a. 确保工作环境清洁、整齐，并具备良好的静电防护措施。
b. 准备所需工具和设备，包括万用表、示波器、测试夹具等。
2. 外观检查a. 检查晶振外壳是否完整，无裂纹、划痕或变形。
b. 检查引脚是否完好，无弯曲或损坏。
3. 电性能检验a. 使用万用表测量晶振的电阻值，确保在正常范围内。
b. 使用示波器观察晶振的波形，确保波形稳定且频率准确。
4. 频率测量a. 将晶振连接到测试夹具上，并将测试夹具连接到频率计。
b. 打开频率计，记录晶振的频率值。
c. 将测得的频率值与晶振规格书上的标准值进行比较，确保在允许误差范围内。
5. 温度特性测试a. 将晶振放置在恒温箱中，并设置温度范围。
b. 在每个温度点上，测量晶振的频率，并记录下来。
c. 将测得的频率值与晶振规格书上的标准值进行比较，确保在允许误差范围内。
三、所需工具和设备1. 万用表：用于测量晶振的电阻值。
2. 示波器：用于观察晶振的波形。
3. 测试夹具：用于连接晶振并测量频率。
4. 频率计：用于测量晶振的频率。
5. 恒温箱：用于测试晶振的温度特性。
四、常见问题和解决方法1. 外观检查中发现晶振外壳有裂纹或划痕。
解决方法：更换晶振，确保外壳完好。
2. 电性能检验中测量到的电阻值异常。
解决方法：检查测量连接是否正确，如果连接正常仍有异常值，可能是晶振本身存在问题，建议更换晶振。
3. 示波器观察到的晶振波形不稳定。
解决方法：检查示波器设置是否正确，确保采样率和触发方式正确。
如果问题仍存在，可能是晶振本身存在问题，建议更换晶振。
4. 频率测量结果与标准值存在较大偏差。
解决方法：检查测试夹具和连接是否正确，确保没有松动或接触不良。
万用表测晶振的方法
1. 首先需要将万用表拨至电阻档位，选择200欧姆档位。
2. 将晶振两端的引脚与多用表的两个探头分别接触，注意不要触碰到晶振外壳。
3. 读取显示屏上的电阻值，晶振的电阻值通常在数十欧姆到几百欧姆之间。
4. 如果测出的电阻值超出了晶振的正常范围，说明晶振可能已经损坏，需要更换。
5. 如果测出的电阻值在正常范围内，可以继续进行震荡测试。
6. 将万用表拨至交流电压档位，选择2V或20V档位。
7. 将晶振两端的引脚与多用表的两个探头分别接触，注意万用表的正负极也需要对应。
如果测试不清楚根据晶振型号进行测试时需要查看晶振型号的数据手册。
8. 读取显示屏上的电压值，晶振的电压通常在几V到几十V 之间。
9. 如果测出的电压值超出了晶振的正常范围，说明晶振可能已经损坏，需要更换。
10. 如果测出的电压值在正常范围内，说明晶振正常工作，数据可以被信号调制解析。
判断晶振好坏的简单方法晶振是电子电路设计中常用的元器件之一，它的作用是提供一个稳定的时钟信号，使整个电路能够按照一定的节奏正常工作。
由于晶振的重要性，因此在电路设计和维修过程中，如何判断晶振的好坏就成为了一个必须要掌握的技能。
本文将介绍一些简单的方法来判断晶振的好坏。
一、使用万用表测量万用表是电子工程师必备的工具之一，可以用来测量电路中的各种参数。
在判断晶振好坏时，我们可以使用万用表的电阻档位来测量晶振的电阻值。
一般来说，晶振的电阻值应该在几十千欧姆左右，如果测量的电阻值偏离这个范围太多，那么就说明晶振可能存在问题。
二、使用示波器观察波形示波器是一种用来观察电信号波形的仪器，可以用来判断晶振的好坏。
我们可以将示波器的探头连接到晶振的引脚上，然后观察晶振输出的波形。
正常情况下，晶振输出的波形应该是一个稳定的方波信号，如果波形不稳定或者出现了明显的畸变，那么就说明晶振可能存在问题。
三、使用频率计测量频率频率计是一种用来测量信号频率的仪器，可以用来判断晶振的好坏。
我们可以将频率计的探头连接到晶振的输出引脚上，然后测量晶振输出的频率。
正常情况下，晶振的输出频率应该和规格书上的频率相符，如果频率偏离太多，那么就说明晶振可能存在问题。
四、使用电容测量电容值晶振内部一般会有一个或多个电容，这些电容对晶振的正常工作起着重要的作用。
在判断晶振好坏时，我们可以使用电容表来测量晶振内部的电容值。
如果测量的电容值偏离规格书上的值太多，那么就说明晶振可能存在问题。
五、使用烙铁短接晶振这是一种比较极端的方法，需要注意安全。
我们可以使用烙铁将晶振的两个引脚短接在一起，然后观察电路的反应。
如果电路无法正常工作，那么就说明晶振可能存在问题。
总之，以上这些方法都可以用来判断晶振的好坏，但是每种方法都有其局限性和风险，需要根据具体情况选择合适的方法。
此外，判断晶振的好坏需要一定的专业知识和经验，如果没有足够的技术水平，最好不要随意尝试，以免造成不必要的损失。

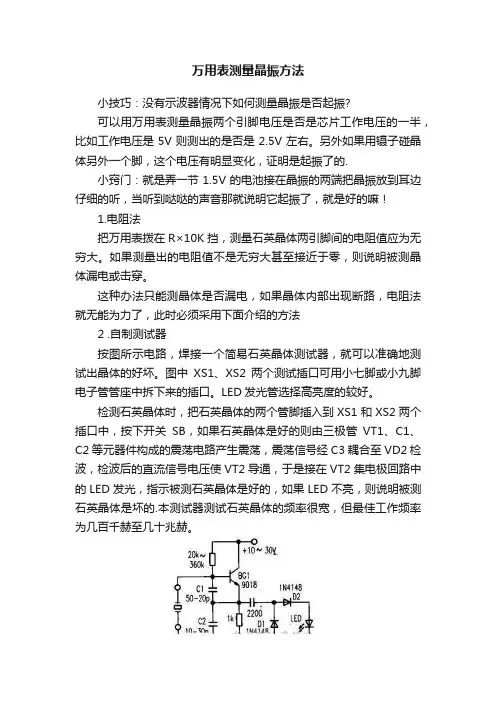

万用表测量晶振方法
小技巧：没有示波器情况下如何测量晶振是否起振?
可以用万用表测量晶振两个引脚电压是否是芯片工作电压的一半，比如工作电压是5V则测出的是否是2.5V左右。
另外如果用镊子碰晶体另外一个脚，这个电压有明显变化，证明是起振了的.
小窍门：就是弄一节1.5V的电池接在晶振的两端把晶振放到耳边仔细的听，当听到哒哒的声音那就说明它起振了，就是好的嘛！
1.电阻法
把万用表拨在R×10K挡，测量石英晶体两引脚间的电阻值应为无穷大。
如果测量出的电阻值不是无穷大甚至接近于零，则说明被测晶体漏电或击穿。
这种办法只能测晶体是否漏电，如果晶体内部出现断路，电阻法就无能为力了，此时必须采用下面介绍的方法
2 .自制测试器
按图所示电路，焊接一个简易石英晶体测试器，就可以准确地测试出晶体的好坏。
图中XS1、XS2两个测试插口可用小七脚或小九脚电子管管座中拆下来的插口。
LED发光管选择高亮度的较好。
检测石英晶体时，把石英晶体的两个管脚插入到XS1和XS2两个插口中，按下开关SB，如果石英晶体是好的则由三极管VT1、C1、C2等元器件构成的震荡电路产生震荡，震荡信号经C3耦合至VD2检波，检波后的直流信号电压使VT2导通，于是接在VT2集电极回路中的LED发光，指示被测石英晶体是好的，如果LED不亮，则说明被测石英晶体是坏的.本测试器测试石英晶体的频率很宽，但最佳工作频率为几百千赫至几十兆赫。
晶振的检测技巧
晶振是电子设备中重要的元器件之一，其功用主要是提供稳定的振荡信号。
晶振在电路板的使用中，可能会遇到一些故障，因此需要进行检测。
以下是几个晶振的检测技巧。
1. 用万用表检测晶振的电阻值：将万用表转到电阻档，将晶振的两个脚分别与万用表的两个探针接触。
正常情况下，晶振的电阻值应该是无穷大，如果电阻值为0或非常小，可能是晶振损坏。
2. 用示波器检测晶振的振荡波形：将示波器的探头接到晶振的两个脚上，观察示波器显示的波形是否为正弦波，频率是否正确。
如果波形不正常，可能是晶振损坏或者晶振周围的电路出现故障。
3. 用震荡电路板检测晶振的工作状态：将晶振连接到震荡电路板上，观察震荡电路板上的指示灯是否闪烁。
如果指示灯不亮或者灯亮但不闪烁，可能是晶振损坏或者晶振周围的电路出现故障。
在检测晶振时，需要注意以下几点：
1. 检测前必须切断电源，避免电路板上的其他元器件受到电流的干扰。
2. 检测时应该使用正确的工具和设备，例如万用表、示波器、震荡电路板等。
3. 如果发现晶振损坏，应该及时更换，避免影响整个电路板的正常工作。
- 1 -。
指针万用表的使用方法（1）测量电阻：先将表棒搭在一起短路，使指针向右偏转，随即调整“Ω”调零旋钮，使指针恰好指到0。
然后将两根表棒分别接触被测电阻(或电路)两端，读出指针在欧姆刻度线(第一条线)上的读数，再乘以该挡标的数字．就是所测电阻的阻值。
例如用R×100挡测量电阻，指针指在80，则所测得的电阻值为80×100=8K。
由于”Ω”刻度线左部读数较密，难于看准，所以测量时应选择适当的欧姆挡。
使指针在刻度线的中部或右部，这样读数比较清楚准确。
每次换挡，都应重新将两根表棒短接，重新调整指针到零位，才能测准。
（2）测量直流电压：首先估计一下被测电压的大小，然后将转换开关拨至适当的V量程，将正表棒接被测电压“+”端，负表棒接被测量电压”-”端。
然后根据该挡量程数字与标直流符号“DC-”刻度线(第二条线)上的指针所指数字，来读出被测电压的大小。
如用V30伏挡测量，可以直接读0V～300V的指示数值。
如用V30伏挡测量，只须将刻度线上300这个数字去掉一个“0”，看成是30，再依次200、100等数字看成是20、10既可直接读出指针指示数值。
例如用V6伏挡测量直流电压，指针指在15，则所测得电压为1.5伏。
（3）测量直流电流：先估计一下被测电流的大小，然后将转换开关拨至合适的mA量程．再把万用表串接在电路中，同时观察标有直流符号“DC”的刻度线．如电流量程选在3mA挡，这时，应把表面刻度线上300的数字，去掉两个“0”，看成3，又依次把200、100看成是2、1，这样就可以读出被测电流数值。
例如用直流3mA挡测量直流电流，指针在100，则电流为1mA。
（4）测量交流电压：测交流电压的方法与测量直流电压相似，所不同的是因交流电没有正、负之分，所以测量交流时，表棒也就不需分正、负。
读数方法与上述的测量直流电压的读法一样，只是数字应看标有交流符号”AC”的刻度线上的指针位置。
数字万用表的使用方法现在，数字式测量仪表已成为主流，有取代模拟式仪表的趋势。
万用表操作规程（4篇范文）第1篇万用表操作规程一、使用前应熟悉万用表各项功能，根据被测量的对象，正确选用档位、量程及表笔插孔。
二、在对被测数据大小不明时，应先将量程开关，置于最大值，而后由大量程往小量程档处切换，使仪表指针指示在满刻度的1/2以上处即可。
三、测量电阻时，在选择了适当倍率档后，将两表笔相碰使指针指在零位，如指针偏离零位，应调节调零旋钮，使指针归零，以保证测量结果准确。
如不能调零或数显表发出低电压报警，应及时检查。
四、在测量某电路电阻时，必须切断被测电路的电源，不得带电测量。
五、使用万用表进行测量时，要注意人身和仪表设备的安全，测试中不得用手触摸表笔的金属部份，不允许带电切换档位开关，以确保测量准确，避免发生触电和烧毁仪表等事故。
第2篇万用表安全技术操作规程1、目的为规范万用表正确使用方法，保证万用表安全正常使用。
特制定本规程2、适用范围本规程适用于炼轧厂线棒保障作业区电工岗位万用表的使用和维护。
3、工作内容及要求3.1开启电源开关检查lcd屏幕显示是否正常（数字型）。
3.2在测量电压（电流）时，首先选择高量程的档位，确认测量范围后选择合适的档位测量。
禁止输入超过测量电压（电流）量程范围的电压（电流）值，以免损坏万用表。
3.3万用表外壳及表笔部分无破损、绝缘良好，以避免触电。
3.4在转换测量功能和量程时，表笔应离开测试点，测量时探针及表笔插头要接触良好、连接正确。
使用万用表进行测量时，要注意人身和仪表设备的安全，测试中不得用手触摸表笔的金属部份，不允许带电切换档位开关，以确保测量准确，避免发生触电和烧毁仪表等事故。
3.5选择正确的功能和量程，谨防误操作。
3.6在电池没有装好和后盖没有上紧时，不能使用此表进行测试工作。
3.7在电阻档位测量电阻值时电阻不能带电。
3.8在更换电池或保险丝前，将表笔从测试点移开，并关闭电源开关。
3.9万用表在使用时，必须注意防水、防尘、防摔。
3.10万用表不宜在高温高湿、易燃易爆和强磁场的环境下存放和使用。
晶振检验作业指导一、任务背景晶振是电子产品中常见的元器件之一，用于提供稳定的时钟信号。
在电子制造过程中，为了确保产品的质量和性能，需要对晶振进行检验。
本文将详细介绍晶振检验的步骤和要求，以帮助您正确完成晶振检验作业。
二、检验步骤1. 准备工作在进行晶振检验之前，需要准备以下工作：- 检验设备：万用表、示波器等。
- 检验环境：确保检验环境静电防护良好，避免静电对晶振产生影响。
- 检验样品：准备待检验的晶振样品。
2. 外观检验外观检验是对晶振外观进行检查，主要包括以下几个方面：- 确认晶振外壳是否完整，无裂纹或损伤。
- 检查晶振引脚是否弯曲或断裂。
- 观察晶振焊接是否牢固，无焊接虚焊或短路现象。
3. 电性能检验电性能检验是对晶振的电性能进行测试，主要包括以下几个方面：- 静态电阻测量：使用万用表测量晶振的静态电阻，确保其符合规定范围。
- 频率测量：使用示波器或频率计测量晶振的输出频率，确保其符合规定频率范围。
- 起振电压测量：使用示波器测量晶振的起振电压，确保其符合规定电压范围。
4. 动态性能检验动态性能检验是对晶振的振荡特性进行测试，主要包括以下几个方面：- 启动时间测量：使用示波器测量晶振从加电到稳定输出的时间，确保其符合规定时间范围。
- 衰减测量：使用示波器测量晶振的输出信号在一定时间内的衰减情况，确保其符合规定衰减范围。
- 相位噪声测量：使用频谱仪测量晶振的相位噪声水平，确保其符合规定要求。
5. 结果记录与分析在进行晶振检验时，需要记录每个样品的检验结果，包括外观检验结果、电性能检验结果和动态性能检验结果。
对于不合格的样品，需要进行分析，找出问题的原因，并采取相应的措施进行修复或替换。
三、检验要求在进行晶振检验时，需要注意以下要求：- 检验设备的准确性和可靠性，确保测试结果的准确性。
- 检验环境的静电防护，避免静电对晶振的影响。
- 检验样品的选择，确保样品具有代表性。
- 检验过程的严谨性，按照标准的步骤进行检验。
万用表的使用方法教学1、正确使用万用表正确使用万用表，用前须熟悉表盘。
两个零位调节器，轻轻旋动调零位。
正确选择接线柱，红黑表笔插对孔。
转换开关旋拨档，档位选择要正确。
合理选择量程档，测量读数才精确。
看准量程刻度线，垂视表面读数准。
测量完毕拨表笔，开关旋于高压档。
表内电池常检查，变质会漏电解液。
用存仪表环境好，无振不潮磁场弱。
2、正确运用万用表的欧姆档正确运用欧姆档，应知应会有八项。
电池电压要富足，被测电路无电压。
选择合适倍率档，针指刻度尺中段。
每次更换倍率档，须重调节电阻零。
笔尖测点接触良，测物笔端手不碰。
测量电路线通断，千欧以上量程档。
判测二极管元件，倍率不同阻不同。
测量变压器绕组，手若碰触感麻电。
3、万用表测量电压时注意事项用万用表测电压，注意事项有八项。
清楚表内阻大小，一定要有人监护。
被测电路表并联，带电不能换量程。
测量直流电压时，搞清电路正负极。
测感抗电路电压，期间不能断电源。
测试千伏高电压，须用专用表笔线。
4、万用表测量直流电流的方法用万用表测电流，开关拨至毫安档，确定电路正负极，表计串联电路中。
选择较大量程档，减小对电路影响。
5、直流法判别三相电动机定子绕组的首尾端三相电动机绕组，首尾直流法判断。
万用表拨毫安档，直流电源干电池。
一相绕组接仪表，另相绕组触电池。
通电瞬间表针转，反转正极都是首。
若不反转换接线，余相绕组同法判。
6、剩磁法判别三相电动机定子绕组的首尾端运转过的电动机，首尾剩磁法判断。
三相绕组出线端，作好标记后并联。
万用表拨毫安档，跨接并联公共点。
慢慢转动电机轴，同时观看仪表针。
指针无明显摆动，三首三尾连一起。
指针向左右摆动，二首一尾并一端。
一相绕组调换头，再用同法来测辨。
直至表针不摆动，首尾分别并一端。
7、环流法判别三相电动机定子绕组的首尾端运转过的电动机，首尾环流法判断。
三相绕组出线端，互串接成三角形。
万用表拨毫安档，串接三相绕组中。
均匀盘转电机轴，同时观看仪表针。
指针基本不摆动，绕组首尾相连接。
万用表针对晶振的检测
一个质量完好的晶振，外观应整洁、无裂纹、引脚牢固可靠、其电阻值应为无穷大，用数字表最大电阻挡检测则显示溢出符号“0.L”，如图1所示。
图1 用数字式万用表最大电阻挡检测晶振示意图
若用万用表测得阻值很小或为0，可以断定晶振已损坏。
但反过来则不能成立，即若用万用表测得阻值为无穷大，并不能完全断定晶振良好。
此时，可使用一只试电笔，将其刀头插入市电插座的火线孔内，用手指捏住晶振的任一引脚，将另一引脚触碰试电笔顶端的金属部分。
若试电笔氖泡发红，一般说明晶振是好的；若氖泡不亮，说明晶振是坏的。
在更换晶振时通常都要用相同型号的新品，后缀字母尽量也要一致，否则很可能无法正常工作。
不过对于一些要求不高的电路，可以用频率相近的进行代换，如遥控器中455kHz的晶振损坏后，若找不到同型号的晶振，可以用收音机中常用的450kHz晶振进行替换，对使用效果无影响，只是此时发射的载波频率稍有偏差，这是因为电视机中遥控接收头对于误差频率在1kHz内的载波信号可以正常接收、解码。
电子元器件常见检测经验和方法电子设备中使用着大量各种类型的电子元器件，设备发生故障大多是由于电子元器件失效或损坏引起的。
因此怎么正确检测电子元器件就显得尤其重要，这也是电子维修人员必须掌握的技能。
我在电器维修中积累了部分常见电子元器件检测经验和技巧，供大家参考。
电子设备中使用着大量各种类型的电子元器件，设备发生故障大多是由于电子元器件失效或损坏引起的。
因此怎么正确检测电子元器件就显得尤其重要，这也是电子维修人员必须掌握的技能。
我在电器维修中积累了部分常见电子元器件检测经验和技巧，供大家参考。
1.测整流电桥各脚的极性 万用表置R×1k挡，黑表笔接桥堆的任意引脚，红表笔先后测其余三只脚，如果读数均为无穷大，则黑表笔所接为桥堆的输出正极，如果读数为4～10kΩ，则黑表笔所接引脚为桥堆的输出负极，其余的两引脚为桥堆的交流输入端。
2.判断晶振的好坏 先用万用表(R×10k挡)测晶振两端的电阻值，若为无穷大，说明晶振无短路或漏电;再将试电笔插入市电插孔内，用手指捏住晶振的任一引脚，将另一引脚碰触试电笔顶端的金属部分，若试电笔氖泡发红，说明晶振是好的;若氖泡不亮，则说明晶振损坏。
3.单向晶闸管检测 可用万用表的R×1k或R×100挡测量任意两极之问的正、反向电阻，如果找到一对极的电阻为低阻值(100Ω～lkΩ)，则此时黑表笔所接的为控制极，红表笔所接为阴极，另一个极为阳极。
晶闸管共有3个PN结，我们可以通过测量PN结正、反向电阻的大小来判别它的好坏。
测量控制极(G)与阴极(C)之间的电阻时，如果正、反向电阻均为零或无穷大，表明控制极短路或断路;测量控制极(G)与阳极(A)之间的电阻时，正、反向电阻读数均应很大; 测量阳极(A)与阴极(C)之间的电阻时，正、反向电阻都应很大。
4.双向晶闸管的极性识别 双向晶闸管有主电极1、主电极2和控制极，如果用万用表R×1k挡测量两个主电极之间的电阻，读数应近似无穷大，而控制极与任一个主电极之间的正、反向电阻读数只有几十欧。
教你如何用万用表，测量晶振
万用表测量:晶振两个引脚电压是否是芯片工作电压的一半，比如工作电压是5V则测出的是否是2.5V左右。
另外如果用镊子碰晶体另外一个脚，这个电压有明显变化，证明是起振了的.
小窍门：就是弄一节1.5V的电池接在晶振的两端把晶振放到耳边仔细的听，当听到哒哒的声音那就说明它起振了，就是好的嘛！
电阻法:把万用表拨在R×10K挡，测量石英晶体两引脚间的电阻值应为无穷大。
如果测量出的电阻值不是无穷大甚至接近于零，则说明被测晶体漏电或击穿。
这种办法只能测晶体是否漏电，如果晶体内部出现断路，电阻法就无能为力了，此时必须采用下面介绍的方法
万用表测量晶振
自制测试器按图所示电路，焊接一个简易石英晶体测试器，就可以准确地测试出晶体的好坏。
图中XS1、XS2两个测试插口可用小七脚或小九脚电子管管座中拆下来的插口。
LED发光管选择高亮度的较好。
检测石英晶体时，把石英晶体的两个管脚插入到XS1和XS2两个插口中，按下开关SB，如果石英晶体是好的则由三极管VT1、C1、C2等元器件构成的震荡电路产生震荡，震荡信号经C3耦合至VD2检波，检波后的直流信号电压使VT2导通，于是接在VT2集电极回路中的LED发光，指示被测石英晶体是好的，如果LED不亮，则说明被测石英晶体是坏的.本测试器测试石英晶体的频率很宽，但最佳工作频率为几百千赫至几十兆赫。
