电流互感器技术数据

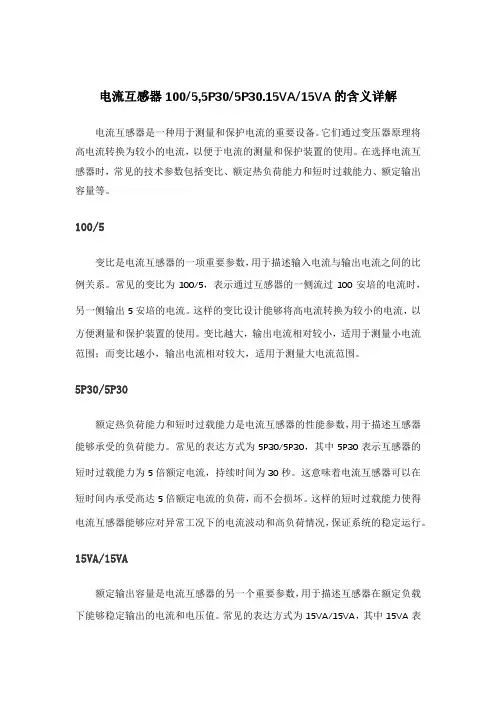

电流互感器100/5,5P30/5P30.15VA/15VA的含义详解电流互感器是一种用于测量和保护电流的重要设备。

它们通过变压器原理将高电流转换为较小的电流，以便于电流的测量和保护装置的使用。

在选择电流互感器时，常见的技术参数包括变比、额定热负荷能力和短时过载能力、额定输出容量等。

100/5变比是电流互感器的一项重要参数，用于描述输入电流与输出电流之间的比例关系。

常见的变比为100/5，表示通过互感器的一侧流过100安培的电流时，另一侧输出5安培的电流。

这样的变比设计能够将高电流转换为较小的电流，以方便测量和保护装置的使用。

变比越大，输出电流相对较小，适用于测量小电流范围；而变比越小，输出电流相对较大，适用于测量大电流范围。

5P30/5P30额定热负荷能力和短时过载能力是电流互感器的性能参数，用于描述互感器能够承受的负荷能力。

常见的表达方式为5P30/5P30，其中5P30表示互感器的短时过载能力为5倍额定电流，持续时间为30秒。

这意味着电流互感器可以在短时间内承受高达5倍额定电流的负荷，而不会损坏。

这样的短时过载能力使得电流互感器能够应对异常工况下的电流波动和高负荷情况，保证系统的稳定运行。

15VA/15VA额定输出容量是电流互感器的另一个重要参数，用于描述互感器在额定负载下能够稳定输出的电流和电压值。

常见的表达方式为15VA/15VA，其中15VA表示二次侧的额定输出容量为15伏安特-安。

这个数值表示互感器在额定负载下能够稳定输出的电流和电压值。

额定输出容量决定了互感器的测量精度和负载能力，能够适应不同的测量范围和负载要求。

在选择电流互感器时，需要根据实际需求和规范进行选择。

不同的应用场景和需求可能对互感器的参数有不同的要求。

例如，在电力系统中，需要考虑电流互感器的精度、短时过载能力和耐压能力等；而在工业自动化领域，可能更关注互感器的快速响应和抗干扰能力等。

此外，还需要考虑互感器的安装方式、尺寸和防护等级等因素，以确保互感器能够满足特定应用的要求。

电流互感器主要技术参数英文回答：Current transformers (CTs) are essential components in electrical systems as they provide accurate measurement of current for various applications. The main technical parameters of CTs include the rated primary current, rated secondary current, accuracy class, burden, and frequency range.The rated primary current refers to the maximum current that the CT can handle without saturation. It is important to select a CT with a rated primary current that matches the expected maximum current in the system. For example, if the maximum current in a circuit is expected to be 1000A, a CT with a rated primary current of 1200A would be suitable.The rated secondary current is the current output by the CT when the rated primary current flows through it. The commonly used secondary current ratings are 1A and 5A. Theselection of the rated secondary current depends on the requirements of the connected devices or instruments. For instance, if the connected devices are designed to accept a 5A current input, a CT with a rated secondary current of 5A should be used.The accuracy class indicates the level of accuracy of the CT in measuring current. It is expressed as a percentage and represents the maximum deviation between the actual current and the measured current. Common accuracy classes for CTs are 0.1, 0.2, 0.5, 1, and 3. The lower the accuracy class, the higher the accuracy of the CT. For example, a CT with an accuracy class of 0.5 means that the measured current can deviate by a maximum of 0.5% from the actual current.The burden of a CT refers to the load impedance that the CT can drive without significant voltage drop. It is typically expressed in ohms and is important for ensuring proper operation of the connected devices. If the burden is too high, it can cause voltage drop and affect the accuracy of the measurement. Conversely, if the burden is too low,it can overload the CT. Therefore, it is crucial to select a CT with an appropriate burden for the connected devices.The frequency range of a CT indicates the range of frequencies over which the CT can accurately measure current. Most CTs are designed to operate within the standard power frequency range of 50Hz or 60Hz. However, there are also CTs available for specialized applications that require measurement at higher frequencies, such as in power electronics or renewable energy systems.中文回答：电流互感器（CT）是电气系统中的重要组件，它们为各种应用提供准确的电流测量。

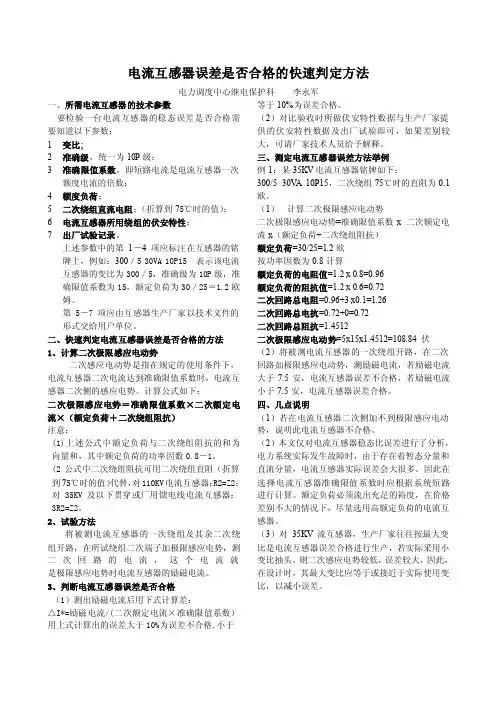

电流互感器误差是否合格的快速判定方法电力调度中心继电保护科李永军一、所需电流互感器的技术参数要检验一台电流互感器的稳态误差是否合格需要知道以下参数：1变比;2准确级，统一为10P级；3准确限值系数，即短路电流是电流互感器一次额度电流的倍数；4额度负荷；5二次绕组直流电阻；（折算到75℃时的值）；6电流互感器所用绕组的伏安特性；7出厂试验记录。

上述参数中的第1－4项应标注在互感器的铭牌上，例如：300／5 30VA 10P15 表示该电流互感器的变比为300／5，准确级为10P级，准确限值系数为15，额定负荷为30／25＝1.2欧姆。

第5－7项应由互感器生产厂家以技术文件的形式交给用户单位。

二、快速判定电流互感器误差是否合格的方法1、计算二次极限感应电动势二次感应电动势是指在规定的使用条件下，电流互感器二次电流达到准确限值系数时，电流互感器二次侧的感应电势。

计算公式如下：二次极限感应电势＝准确限值系数×二次额定电流×（额定负荷＋二次绕组阻抗）注意：(1)上述公式中额定负荷与二次绕组阻抗的和为向量和，其中额定负荷的功率因数0.8－1。

(2公式中二次绕组阻抗可用二次绕组直阻（折算到75℃时的值）代替，对110KV电流互感器：R2=Z2；对35KV及以下贯穿或厂用馈电线电流互感器：3R2=Z2。

2、试验方法将被测电流互感器的一次绕组及其余二次绕组开路，在所试绕组二次端子加极限感应电势，测二次回路的电流，这个电流就是极限感应电势时电流互感器的励磁电流。

3、判断电流互感器误差是否合格（1）测出励磁电流后用下式计算差：△I*=励磁电流/(二次额定电流×准确限值系数）用上式计算出的误差大于10%为误差不合格,小于等于10%为误差合格。

（2）对比验收时所做伏安特性数据与生产厂家提供的伏安特性数据及出厂试验即可，如果差别较大，可请厂家技术人员给予解释。

三、测定电流互感器误差方法举例例1：某35KV电流互感器铭牌如下：300/5 30V A10P15，二次绕组75℃时的直阻为0.1欧。

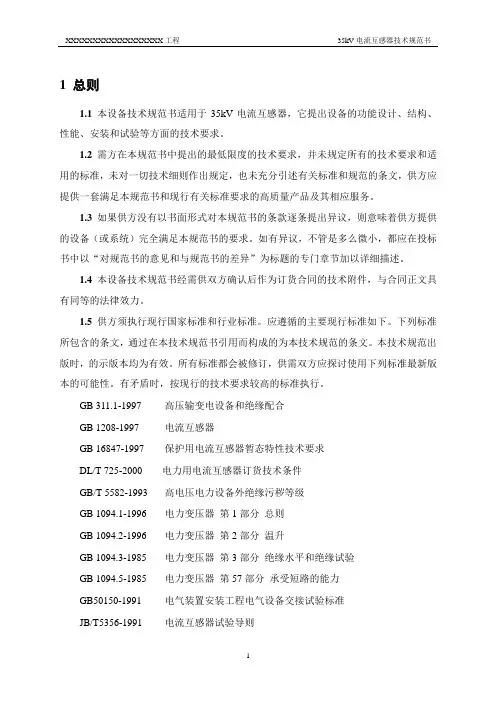

1 总则1.1 本设备技术规范书适用于35kV电流互感器，它提出设备的功能设计、结构、性能、安装和试验等方面的技术要求。

1.2 需方在本规范书中提出的最低限度的技术要求，并未规定所有的技术要求和适用的标准，未对一切技术细则作出规定，也未充分引述有关标准和规范的条文，供方应提供一套满足本规范书和现行有关标准要求的高质量产品及其相应服务。

1.3如果供方没有以书面形式对本规范书的条款逐条提出异议，则意味着供方提供的设备（或系统）完全满足本规范书的要求。

如有异议，不管是多么微小，都应在投标书中以“对规范书的意见和与规范书的差异”为标题的专门章节加以详细描述。

1.4本设备技术规范书经需供双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。

1.5供方须执行现行国家标准和行业标准。

应遵循的主要现行标准如下。

下列标准所包含的条文，通过在本技术规范书引用而构成的为本技术规范的条文。

本技术规范出版时，的示版本均为有效。

所有标准都会被修订，供需双方应探讨使用下列标准最新版本的可能性。

有矛盾时，按现行的技术要求较高的标准执行。

GB 311.1-1997 高压输变电设备和绝缘配合GB 1208-1997 电流互感器GB 16847-1997 保护用电流互感器暂态特性技术要求DL/T 725-2000 电力用电流互感器订货技术条件GB/T 5582-1993 高电压电力设备外绝缘污秽等级GB 1094.1-1996 电力变压器第1部分总则GB 1094.2-1996 电力变压器第2部分温升GB 1094.3-1985 电力变压器第3部分绝缘水平和绝缘试验GB 1094.5-1985 电力变压器第57部分承受短路的能力GB50150-1991 电气装置安装工程电气设备交接试验标准JB/T5356-1991 电流互感器试验导则1.6本设备技术规范书未尽事宜，由需供双方协商确定。

1.7供方应获得ISO9000（GB/T19000）资格认证书或具备等同质量认证证书，必须已经生产过三台以上或高于本超标书技术规范的设备，并有在相同或更恶劣的运行条件下持续运行三年以上的成功经验。

04 电流互感器技术的发展趋 势
高精度与数字化发展
总结词
详细描述
随着电力系统对监控和保护要求的不断提高， 高精度和数字化已成为电流互感器技术的重 要发展趋势。
高精度电流互感器能够更准确地测量电流， 减少误差，提高电力系统的稳定性和可靠性。 数字化电流互感器则通过数字信号处理技术 实现信号的数字化传输和处理，具有抗干扰 能力强、动态范围广、测量精度高、响应速 度快等优点。
工作原理
基于电磁感应原理，当一次侧电 流发生变化时，在二次侧产生感 应电动势，从而输出与一次侧电 流成比例的二次侧电流。
电流互感器的分类
01
02
03
按用途分类
测量用电流互感器、保护 用电流互感器和特殊用途 电流互感器（如电子式电 流互感器）。
按安装方式分类
母线式电流互感器、套管 式电流互感器和组合式电 流互感器。
通过增加固定螺栓或采用 其他加固措施，确保电流 互感器的安装位置牢固稳 定。
尽可能将电流互感器安装 在远离振动源的位置，以 减少外部振动对其产生的 影响。
在无法远离振动源的情况 下，可以在电流互感器下 方或周围安装减震装置， 以减小振动对其产生的影 响。
THANKS FOR WATCHING
感谢您的观看
阻抗
流互…
积
误差偏大是电流互感器常 见的问题之一，可能导致 测量结果不准确。
误差偏大的问题通常是由 于电流互感器的二次负载 阻抗、励磁阻抗、漏抗等 参数不合适所引起的。为 了解决这个问题，可以采 取以下措施
通过调整二次电缆的长度 和截面积，以及连接的负 载设备的阻抗，使得二次 负载阻抗与电流互感器的 励磁阻抗相匹配，从而减 小误差。
根据实际电流的大小选择 合适的电流互感器变比， 使得实际电流在电流互感 器的线性范围内测量。

电流互感器有哪些主要技术数据?国标GB1208-75与IEC标准有什么不同?电流互感器在规定的使用环境和运行条件下，主要技术数据如下:(1)额定电压电流互感器不标额定一、二次电压，只有额定电压。

额定电压是一次绕组所接线路的线电压，与电压互感器的额定一次电压相同。

因此它不是一次绕组两端的电压，而是标志一次绕组对二次绕组和地的绝缘水平，只说明电流互感器的绝缘强度，而与容量无关。

由于电流互感器二次绕组的电压等于二次电流乘二次负荷，它是随二次负荷变化的，于是一次绕组的电压也随二次负荷变化，所以电流互感器都不标明一、二次(绕组)电压。

电流互感器的电流比一般都大于1，所以一次电压小于二次电压。

(2)额定一次电流额定一次电流是决定互感器误差和温升的一个参数，它取决于系统的额定电流。

额定一次电流的等级有:5、10, 15, 20, 30, 40, 50, 75, 100, 150, 200, (250)、300, 400, (500)、600, (750), 800, 1000, 1200, 1500, 2000,3000, 4000, 5000, 6000, 8000, 10000,15000,20000, 25000A,(3)额定二次电流额定二次电流是一个标准电流，一般为5A或IA, IEC标准还有2A的。

它取决于二次设备的标准化。

(4)额定电流比额定电流比是额定一次电流与额定二次电流之比，一般不以其比值表示，而是写成比式，例如150/5A等。

(5)额定负荷额定负荷是电流互感器二次所接电气仪表、仪器或继电保护装置、连接导线等的总阻抗，而负荷是随二次回路变化的，所以规定有额定负荷。

国标和IEC 标准，额定负荷均以伏安表示，它是在规定的功率因数和额定二次电流条件下所吸取的。

因为额定二次电流是一定的，所以额定二次负荷下的阻抗也是一定的，即等于伏安数除以额定二次电流的平方。

在规定的额定二次负荷下互感器二次侧所供给的视在功率(规定功率因数下)又称额定输出或额定容量。

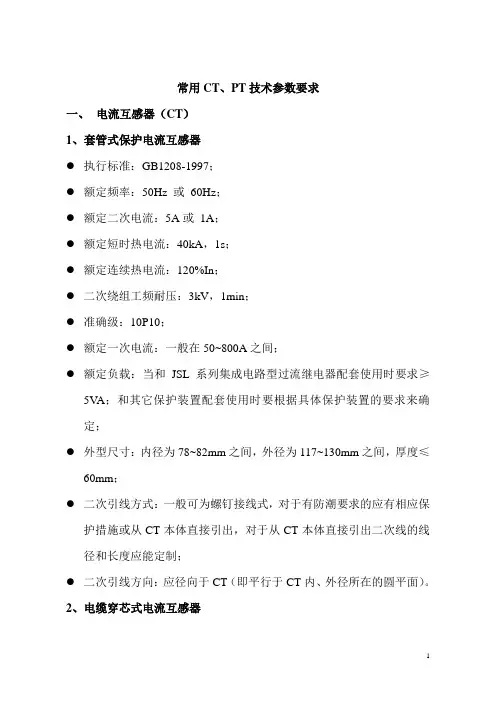

常用CT、PT技术参数要求
一、电流互感器（CT）
1、套管式保护电流互感器
●执行标准：GB1208-1997；
●额定频率：50Hz 或60Hz；
●额定二次电流：5A或1A；
●额定短时热电流：40kA，1s；
●额定连续热电流：120%In；
●二次绕组工频耐压：3kV，1min；
●准确级：10P10；
●额定一次电流：一般在50~800A之间；
●额定负载：当和JSL系列集成电路型过流继电器配套使用时要求≥
5V A；和其它保护装置配套使用时要根据具体保护装置的要求来确定；
●外型尺寸：内径为78~82mm之间，外径为117~130mm之间，厚度≤
60mm；
●二次引线方式：一般可为螺钉接线式，对于有防潮要求的应有相应保
护措施或从CT本体直接引出，对于从CT本体直接引出二次线的线径和长度应能定制；
●二次引线方向：应径向于CT（即平行于CT内、外径所在的圆平面）。

2、电缆穿芯式电流互感器
●准确级：测量或计量用的为0.2S，0.2，0.5，1；保护用的为10P10；
●外型尺寸可根据实际需要选用；
●其余参数要求同套管式保护电流互感器。

二、电压互感器（PT）
执行标准：GB1207-1997
1、全封闭肘头座式带熔断器户内三相电压互感器（V式接线）
2、全封闭肘头座式带熔断器户内单相电压互感器。

测量用互感器
特殊变压器
1
第一节
概述（互感器的作用）
1.将高电压、大电流变换为低电压、小电流。 2．使测量仪表量程标准化（因互感器二次电压、 电流标准化：100V/5A或1A）。 3. 扩大交流仪表的使用范围，实现一表多用(采用 不同变比)。 4.减小功率消耗（采用互感器来扩大量程，它所消 耗的功率要比使用分流器或附加电阻所消耗的功 率要小得多）。 5. 隔离高电压、大电流,保证人身和仪表安全。
问:如果已知某TA二次额定阻抗为0.2欧姆，其额定
容量为多少？
标准值
25
四、电流互感器的基本参数
3.误差
(1)电流互感器的误差分两种：
比差(变比误差)
角差(相角误差)。 其中：
26
误 差：
比差
i
K I I 2 I1 100% I1
没有误差时
KI I 2

K I I 2 I1
I1

S2N(VA)；实际的二次负荷超过了规定的额定容量时，电压互
感器的准确度等级就下降。

例如:JDZ-10型TV，0.5 级、1级、3级时对应的二次负荷额 定容量分别为80VA、120VA、300VA。
12
电压互感器的有关技术数据
3.误差
(1)电压互感器的误差分两种： 比差(变比误差) 角差(相角误差)。 其中：
20
TA的图形符号

L1 K1
L
1
K1 （S1） K2 （S2）
I1
10kV
I2

TA
L
2
K2 L2 一次接线图中
21
认识TA：
22
三、TA的工作特点（运行规范 ）

电流互感器技术参数选择1 电流互感器的一次电流选择电流互感器的额定一次电流由电力工程的实际负荷来决定，一般情况下按负荷电流乘以1.2～1.25的系数来确定互感器的额定电流，此值应变换到互感器国标GB1208中规定的标准电流值。

在中压开关柜中，一些用户往往按断路器的标准电流值作为互感器的额定电流，这种选择方法在大多数情况下是可以，但有几档电流值不适合互感器。

例如断路器额定电流标准值中有31.5 A、63 A、315A、630 A、3150 A等，而互感器与之相应的电流标准值为30 A、60 A、300 A、600 A、3000 A等。

如按断路器标准选择，对设计制造及使用都是不利的，对设计制造而言，这些电流可能使二次绕组匝数出现分数匝。

在使用时，误差校验及电流表、电度表的制度要重新制定，有的规则均要更改，难度太大。

所以，对互感器额定电流数值的确定应对应互感器的标准。

2 互感器额定二次负荷的选择互感器的额定二次负荷是决定互感器准确级、外形尺寸、成本的关键参数，应该根据工程的实际情况来合理选择。

很多用户认为互感器的额定负荷选得越大越好，这个观点是不正确的。

按照国家标准GB1207~电流互感器》规定，测量准确级误差限值的保证条件除了对一次电流的数值大小有要求外，既不同的测量准确级误差限值对应不同的一次电流，例如：1%、5 9/5、20 、100和120% 的额定一次电流( I1N)，二次负荷的范围是25 9/6～100 的额定负荷。

这样，当工程实际中二次负荷超出这个范围，则其误差就不能保证在相应准确级误差限值范围内，特别是当实际负荷小于25 的额定负荷时，互感器的实际误差可能要超出限值，如图1所示。

因为互感器的设计制造过程中一般采取了一定的因数补偿，补偿前与补偿后的误差曲线是平移的，由图1可见，额定一次电流在100 额定值附近时，误差正的方向超出了限值，结果适得其反。

另外，现在对于测量级一般都有仪表保安系数(instrument security factor，FS)的要求，例FS小于5。

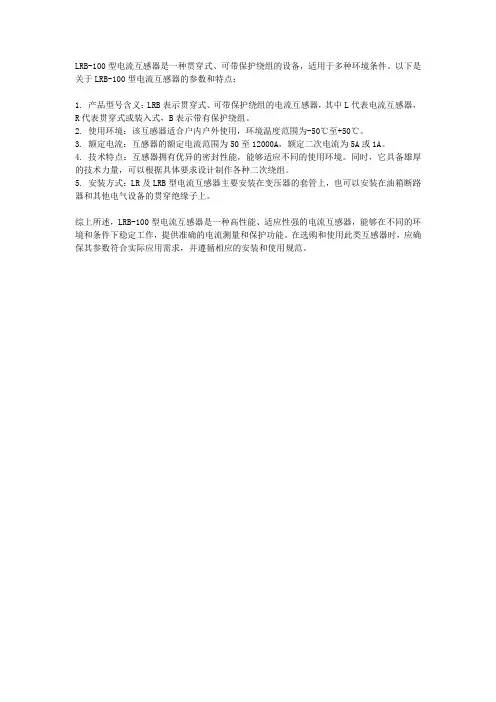

LRB-100型电流互感器是一种贯穿式、可带保护绕组的设备，适用于多种环境条件。

以下是关于LRB-100型电流互感器的参数和特点：
1. 产品型号含义：LRB表示贯穿式、可带保护绕组的电流互感器，其中L代表电流互感器，R代表贯穿式或装入式，B表示带有保护绕组。

2. 使用环境：该互感器适合户内户外使用，环境温度范围为-50℃至+50℃。

3. 额定电流：互感器的额定电流范围为50至12000A，额定二次电流为5A或1A。

4. 技术特点：互感器拥有优异的密封性能，能够适应不同的使用环境。

同时，它具备雄厚的技术力量，可以根据具体要求设计制作各种二次绕组。

5. 安装方式：LR及LRB型电流互感器主要安装在变压器的套管上，也可以安装在油箱断路器和其他电气设备的贯穿绝缘子上。

综上所述，LRB-100型电流互感器是一种高性能、适应性强的电流互感器，能够在不同的环境和条件下稳定工作，提供准确的电流测量和保护功能。

在选购和使用此类互感器时，应确保其参数符合实际应用需求，并遵循相应的安装和使用规范。

正确地选择和配置电流互感器型号、参数，将继电保护、自动装置和测量仪表等接入合适地次级，严格按技术规程与保护原理连接电流互感器二次回路，对继电保护等设备的正常运行，确保电网安全意义重大。

1.一次参数电流互感器的一次参数主要有一次额定电压与一次额定电流。

一次额定电压的选择主要是满足相应电网电压的要求，其绝缘水平能够承受电网电压长期运行，并承受可能出现的雷电过电压、操作过电压及异常运行方式下的电压，如小接地电流方式下的单相接地（电压上升倍）。

一次额定额定电流的考虑较为复杂，一般应满足以下要求：1)应大于所在回路可能出现的最大负荷电流，并考虑适当的负荷增长，当最大负荷无法确定时，可以取与断路器、隔离开关等设备的额定电流一致。

2)应能满足短时热稳定、动稳定电流的要求。

一般情况下，电流互感器的一次额定电流越大，所能承受的短时热稳定和动稳定电流值也越大。

3)由于电流互感器的二次额定电流一般为标准的5A与1A，电流互感器的变比基本有一次电流额定电流的大小决定，所以在选择一次电流额定电流时要核算正常运行测量仪表要运行在误差最小范围，继电保护用次级又要满足10％误差要求。

4)考虑到母差保护等使用电流互感器的需要，由同一母线引出的各回路，电流互感器的变比尽量一致。

5)选取的电流互感器一次额定电流值应与国家标准GBl208-1997推荐的一次电流标准值相一致。

2.二次额定电流在GB1208—1997 中，规定标准的电流互感器二次电流为1A 和5A。

变电所电流互感器的二次额定电流采用5A 还是1A，主要决定于经济技术比较。

在相同一次额定电流、相同额定输出容量的情况下，电流互感器二次电流采用5A 时，其体积小，价格便宜，但电缆及接入同样阻抗的二次设备时，二次负载将是1A 额定电流时的25 倍。

所以一般在220kV 及以下电压等级变电所中，220kV 回路数不多，而10～110kV 回路数较多，电缆长度较短时，电流互感器二次额定电流采用5A 的。

户外电流、电压互感器技术规格1、电流互感器基本功能用于电力系统作精密电流测量及继电保护之用。

技术要求额定值额定电压：35kV额定二次电流标准值：5A准确等级：0.5/5P1s短时热电流（KA）：2.5（20A），4.5（30A），6.3（40A），8（50A）。

额定动稳定电流（KA）：6.3（20A），12（30A），16（40A），20（50A）。

型式：户外型组合式。

一般结构要求接地栓和接地符号按GB1208《电流互感器》的规定。

出线端子按GB1208《电流互感器》的规定。

标志按GB1208《电流互感器》的规定。

试验出厂试验密封性试验。

二次绕组工频耐压试验。

绕组匝间绝缘试验。

一次绕组段间短时工频耐压试验。

一次绕组短时工频耐压试验或操作冲击耐压试验，按GB311.1《高压输变电设备的绝缘配合》和GB311.2～6《高电压试验技术》的规定。

局部放电试验，按GB7354《局部放电测量》的规定。

介质损耗率（tgδ）测量。

型式试验温升试验。

一次绕组雷电冲击耐压试验。

外绝缘短时工频湿耐压试验或操作冲击湿耐压试验。

短时电流试验。

介质损耗率（tgδ）。

2、电压互感器基本功能用于中性点绝缘或非有效接地的电力系统中作精密电压、电能测量及继电保护之用。

技术要求额定值应能在1.2倍的额定电压下长期工作，并能承受1.5倍额定电压30s而无损伤。

额定电压励磁历时1s的二次绕组外部回路直接短路无损伤。

温升：在额定频率、一次电压为最高工作电压（1.2ue）下，二次绕组有极限输出长期工作、负荷的功率因数在0.8（滞后）至1之间的条件下，产品各部分的温升不超过55k。

一次电压在0.8～1.2倍的额定电压下，二次负荷在0.25至1倍额定负荷范围内变动时，电压互感器的误差应满足规定的准确级。

材料接地螺拴或其它接地零件应有可靠的防锈镀层或采用不锈钢材料。

二次出线端子应用铜制成，并有可靠的防锈镀层。

线圈采用铜导线，铁芯采用优质冷轧硅钢片。

35KV电流互感器技术参数速查表一、产品概述我们的35KV电流互感器是一种用于电力系统中测量高电压电流的传感器，主要用于保护和测量电路。

它采用电磁感应原理，将高电压电流转换为标准信号，以便于测量和保护装置进行判断。

产品符合GB/T 500622008《电力装置的电测量仪表装置设计规范》和DL/T 52222005《导体和电器选择设计技术规定》等标准。

二、技术参数1. 额定电压：35KV2. 额定电流：100A、150A、200A、250A、300A、400A等（可根据客户需求定制）3. 准确级：0.2级、0.5级、1.0级、3.0级等（可根据客户需求定制）4. 变比误差：±0.5%5. 角度误差：±30′6. 频率范围：50/60Hz7. 绝缘电阻：≥100MΩ8. 承受电压：42KV9. 温度范围：25℃～+55℃10. 湿度范围：5%～95%三、安装尺寸四、案例分析以一款35KV电流互感器为例，假设其额定电流为200A，准确级为0.2级，变比误差为±0.5%，角度误差为±30′。

在某电力系统中，该电流互感器用于保护和测量电路。

在运行过程中，其准确级和变比误差保证了测量结果的高精度，角度误差则在允许范围内，对系统的影响较小。

五、注意事项1. 在安装和运行过程中，请确保电流互感器符合我国相关法规和标准要求。

2. 请根据实际应用场景选择合适的电流互感器型号和参数。

3. 电流互感器应安装在干燥、通风、无腐蚀性气体的环境中。

4. 电流互感器周围应留有足够的空间，以便于维修和检测。

5. 定期对电流互感器进行绝缘电阻测试和检查，确保其正常运行。

重点和难点解析：额定电压是电流互感器最基本的技术参数之一。

35KV的额定电压意味着该电流互感器适用于35千伏的电力系统。

在选择电流互感器时，必须确保其额定电压与系统的运行电压相匹配。

如果不匹配，可能会导致设备损坏或测量不准确。

电气教研室
▪ 六、电流互感器的极性测量
▪ 电流互感器在交接及大修前后应进行极性试 验，以防在接线时将极性弄错，造成在继电 保护回路上和计量回路中引起保护装置错误 动作和不能够正确的进行测量，所以必须在 投运前做极性试验。
▪ 测量电流互感器的极性的方法很多，我们在 工作时常采用的有以下三种试验方法：①直 流法；②交流法；③仪器法。
针摆动与上述相反为加极性。
图1 直流法测电压互感器极性
▪ ② 交流法
电气教研室
▪ 见图2，在高压侧通以交流电压(如220V电源)，用电压表 测量U1及U2的数值，若U1〉U2为减极性。反之为加极性。
V2 2U1
1U1
V1
1U2
1U2
图2 交流法测电压互感器极性
电气教研室
七.电压互感器安全运行要点
U 2N 100V
四.电压互感器在三相电路中有四种常见电气教研室 的接线方案
▪ （1）一个单相TV接线
▪ 供仪表、继电器的电压线圈接于三相电路的一 个线电压。
电气教研室
▪ （2）两个单相TV接成V∕V形
▪ 供仪表、继电器的电压线圈接于三相三线制 电路的各个线电压，广泛应用在变配电所的 6～10KV高压配电装置中。
定电压之比。 ▪ （3）精度等级：用电压的相对误差表示，即
U % KUU 2 U 1N 100 % U 1N
电气教研室
▪ （4）额定容量：cosφ=0.8的条件下电压互 感器二次侧允许接入的视在功率。
2.型号
电气教研室
设计序号
J
—
额定电压 （KV）
相数
结构形式 绝缘形式
电气教研室
▪ 现采用环氧树脂浇注绝缘的干式互感器JDZJ-10

招标编号：40-B284C-D04 110千伏金银湖变电站工程110千伏电流互感器技术规范书中南电力设计院2003年10月目录1 总则1.1 标准1.2 投标书中应提供的资料图纸1.3 备品备件、专用工器具和仪表1.4 技术文件1.5 文件发送2 技术要求2.1 使用环境条件2.2 基本要求2.3 电气要求2.4 机械强度要求2.5 绝缘油2.6 镀锌和防锈2.7 其他3 试验附录1 备品备件附录2 专用工器具和仪表附录3 投标者应提供的技术数据及图纸资料附录3.1 技术数据一览表附录3.2 须提供的其他资料货物需求一览表1总则✧本技术条件的使用范围为110kV金银湖变电站110kV电流互感器。

它包括110kV电流互感器本体及辅助设备的功能设计、结构、性能、安装等方面的技术要求。

✧本技术条件书提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文。

承包方应提供符合本技术条件书和国家标准及行业标准的产品。

✧本技术条件书为订货合同的附件，与合同正文具有同等效力。

✧投标者应生产过三套或以上同类产品，并已成功运行3年及以上；应通过ISO9000认证。

✧本技术条件书以外的未尽事宜，应由采购方与承包方共同解决。

1.1 标准合同设备应至少符合且不限于以下最新版的国家标准:GB/T 5582 高压电力设备外绝缘污秽等级GB 311.1 高压输变电设备的绝缘配合GB 311.2～311.6 高电压试验技术GB 5583 互感器局部放电测量GB 11604 高压电器设备无线电干扰测试方法GB/T 13540 高压开关设备地震性能试验GB 507 绝缘油介电强度测定法GB 1208 电流互感器GB 2536 变压器油1.2 投标书中应提供的资料投标商应在投标书中提供下列技术文件资料：·产品两部鉴定文件。

·技术数据表和有关技术资料，详见附录3。

·设备外形尺寸图、组装图。

电流互感器主要技术参数英文回答：Current transformers (CTs) are widely used inelectrical systems to measure and monitor the current flowing through a conductor. They play a crucial role in ensuring the safety and efficiency of power distribution. Here are some important technical parameters of CTs:1. Rated Current: This parameter refers to the maximum current that the CT can handle without saturation. It is usually expressed in amperes (A). For example, a CT with a rated current of 1000A can accurately measure currents up to 1000A without distortion.2. Turns Ratio: The turns ratio defines therelationship between the primary current and the secondary current. It determines the level of current transformation and is typically represented as a ratio, such as 100:5. For instance, if the primary current is 100A, the secondarycurrent will be 5A.3. Accuracy Class: CTs have different accuracy classes that indicate their measurement accuracy. The accuracy class is denoted by a number, such as 0.2, 0.5, 1, or 3. The lower the number, the higher the accuracy. For example, an accuracy class of 0.2 means that the CT can measure current with an error of only 0.2% of the rated current.4. Burden: The burden is the load that the secondary winding of the CT presents to the connected devices. It is typically expressed in volt-amperes (VA) or ohms. The burden value should be taken into account when selecting a CT to ensure compatibility with the connected equipment.5. Frequency Range: CTs are designed to operate withina specific frequency range. The frequency range can vary depending on the application, but common ranges include50Hz, 60Hz, and 400Hz. It is important to choose a CT that is suitable for the system frequency to ensure accurate measurements.6. Insulation Level: CTs must have adequate insulation to withstand the electrical stresses in the system. Insulation level is expressed in terms of voltage, such as 600V or 1000V. Higher insulation levels provide better protection against electrical faults and ensure the safety of personnel.7. Thermal Rating: CTs generate heat during operation due to the current flowing through their windings. The thermal rating indicates the maximum continuous currentthat the CT can handle without overheating. It is important to select a CT with a suitable thermal rating to prevent damage or malfunction.中文回答：电流互感器（CT）广泛应用于电力系统中，用于测量和监测导线中的电流。

电流互感器的 主要技术数据
一、电流互感器分类
（1）电流互感器按用途可分为两类： 一是测量电流、功率和电能用的测量用互感器； 二是继电保护和自动控制用的保护控制用互感器 。
（2）根据一次绕组匝数可分为单匝式和多匝式。 （3）根据安装地点可分为户内式和户外式 。 （4）根据绝缘方式可分为干式，浇注式，油浸式等。
二、电流互感器的型号规定
目前，国产电流互感器型号编排方法规定如下：
二、电流互感器的型号规定
产品型号均以汉语拼音字母表示，字母含义及排列顺序 见下表所示
三、电流互感器的主要参数
1．额定电流变比 额定电流变比是指一次额定电流与二次额定电流之比
（有时 简称电流比）；额定电流比一般用不约分的分数形式表示
三、电流互感器的主要参数
（3）对于具有多个二次绕组的电流互感器，应分别在各 个二次绕组的出线端标志“K”前加注数字，如1K1， 1K2，1K3……；2K1，2K2，2K3…… （4）标志符号的排列应当使一次电流自L1端流向L2端时， 二次电流自K1流出，经外部回路流回到K2。
是指一次绕组长期能够承受的最大电压（有效值） ，它只
三、电流互感器的主要参数
5．极性标志 （1）一次绕组首端标为L1，末端标为L2。当一次绕组
带有抽头时，首端标为L1，自第一个抽头起依次标 为L2，L3…… （2）二次绕组首端标为K1，末端标为K2。当二次绕组 带有中间抽头时，首端标为K1，自第一个抽头起以 下依次标志为K2，K3……
。 额定电流，就是在这个电流下，互感器可以长期运行
而不会 因发热损坏。当负载电流超过额定电流时，叫作过负载。
2．准确度等级 国产电流互感器的准确度等级有0.01、0.02、0.05、
三、电流互感器的主要参数
