110kV电流互感器技术规范书

2.冰重是指单位长度直径为4mm勺导线的积冰重量。
3.标准冰厚是指导线外均匀的积冰厚度，密度为0.9g/cm3。
(1)抗震设防烈度：7度
(2)基本地震加速度值：0.15g
(3)爬电比距：按系统最高电压计算31mm/kV(按IV级设防)
(4)30年一遇基本雪压为0.22kN/m2,30年一遇基本风压为0.44 kN/m2<
GB191《包装贮运标志》
GB156《电压标准》
GB2706《交流高压电器动、热稳定试验方法》
GB734《局部放电测量》
GB50150《电气装置安装工程电气设备交接试验标准》
GB1208《电流互感器》
JB2420《户外、防腐电工产品油漆》 其它有关的现行标准以上标准均执行最新版本。
5技术要求
5.1技术参数
（2）升压站海拔为1160m投标方应根据设备生产场所及试验场所对本招标设备的 所有电气参数进行修正。所有电气设备的绝缘水平、安全净距，包括带电体对地、带电 体对接地体、相间、维护通道等距离均应根据《高压配电装置》规程的要求，按本工程 海拔高度修正。
（3）投标方应根据设备安装所在地高海拔、多风沙、低气温、等环境因素，充分 考虑元器件的绝缘水平、除湿、散热、通风、保温、防风沙等的设计。
1总则
⑴本规范书适用于 光伏发电30MWp工程中126kV电流互感器设备。它提出了对 该设备的功能设计、结构、安装和试验等方面的技术要求。
(2)本规范书提出的是最低限度的技术要求， 并未对一切技术细节作出规定，也未充 分引述有关标准和规范的条文。卖方应提供符合本规范书、国家相关标准和IEC标准的 优质产品。
(3)本规范书所使用的标准如与卖方所执行标准不一致时，应按水平较高标准执行。
(4)如果卖方没有以书面形式对规范书的条文提出异议，则认为卖方提供的产品完全 符合本规范的要求。如有任何异议，都应在报价书中以 对规范书的意见和同规范书的 差异”为标题的章节中加以详细描述。
(5)本规范书经买卖双方确认后作为合同的技术附件，与合同正文具等同法律效力。 随合同一起生效。
(5)场区50年一遇10m高10min平均最大风速为29.8m/s。
4适用技术标准
以下标准所包含的条文，通过在本规范书中引用而构成规范书的条文，其中所示版 本为相应最新有效版本
GB311.1~6《高压输变电设备的绝缘配合高电压试验技术》
GB/T5582《高电压电力设备外绝缘污秽等级》
GB763《交流高压电器在长期工作时的发热》

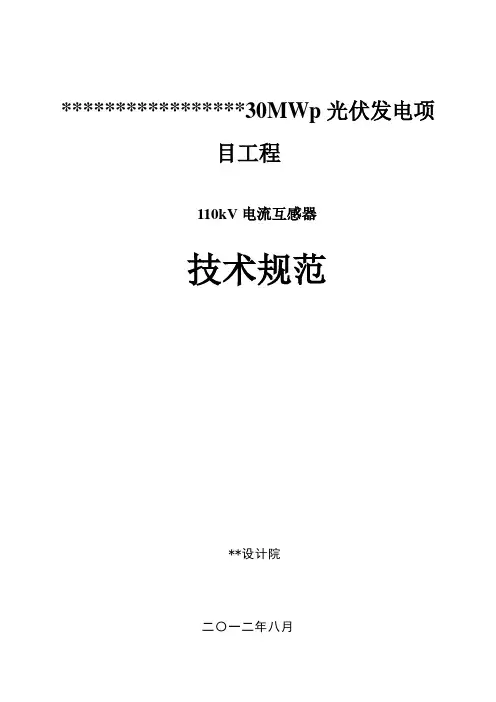

光伏发电
110kV电流互感器
技术规范书
年月
批准:
审核:
校核:
编写:
110KV电流互感器供货需求表1
2项目概况2
3项目建设环境条件2
4适用技术标准3
5技术要求4
5.2结构与性能7
6供货范围7
7备品、备件及专用工具8
8包装、标识、运输8
8.1基本பைடு நூலகம்求8
装运标志8
8.2特殊要求8
9技术服务8
9.1设计资料要求8
5P30/5P30/5P30/5P30/0.5/0.2S
保护级、测量级二次负担为50VA
计量级二次负担为30VA各准确等 级CT均带二次中间抽头，二次中间 抽头的二次负担最低不能小于30VA
台
3
按IV级污秽设防
特别注意：
（1）签协议时，需带上满足施工图设计深度的总装图和基础安装尺寸图（电子版及 纸介质）。
mm
r1973
年1日最大降雨量
65.4
1960-2004
mm
1995.7.29
最大积雪深度
25
1960-2004
cm
1979.2.23
累年平均雷电日数
44.4
[1960-2004
d
—
最大导线覆冰标准冰厚
2.09
1960-2004
mm
2001.04.09
说明：1.宣化气象站无导线覆冰观测项目，米用蔚县气象站导线覆冰观测资料代替。
(6)本规范书未尽事宜，双方协商确定。
2项目概况
张家口市地处河北省西北部。东南距首都北京170公里，西邻“煤海”大同180公 里，北接内蒙古草原，世称“神京屏翰”之域。张家口市地域广阔，属中温带亚干旱 气候区，昼夜温差大，光照充足，地形多样，水源充足，适宜多种农作物生长。境内 有京包、大秦、宣庞三条铁路干线，主要公路干线有110、112两条国道，宣大、京张
高速公路、丹拉和张石高速公路跨越县境。全县13个乡镇全部通油路，306个行政村全
部通公路。
河北省张家口市深井镇规划容量为80MW，并分为官地房村北、官地房村南及黄崖村 北三个地块进行建设。本期工程为一期工程，建设规模为30MW/本期新建一座110kV
升压站。
3项目建设环境条件
光伏发电30MW工程位于张家口市深井镇官地房村东北百褶山南麓缓坡， 东北距宣 化区约20km北距张家口市约30km站址中心坐标为东经114.83。，北纬40.48°。 海拔高度在1080-1190m之间，北高南低。
—
年平均气压
943.6
1960-2004
hPa
—
累年极端最咼气压
973.7
1960-2004
hPa
1970.1.4
累年极端最低气压
917.4
[1960-2004
hPa
[1980.4.18
平均相对湿度
54
1960-2004
%
—
年平均降雨量
359.3
1960-2004
mm
—
年最大降雨里
563.9
[1960-2004
5.1.1系统条件
系统电压110kV
最高运行电压126kV
系统中性点接地方式 直接接地或不接地 额定频率50HZ
5.1.2设备相间距离2.2m
5.1.3结构型式：户外、单相、微正压全密封、正立油浸瓷箱式。
5.1.4额定一次电压UN：110kV
5.1.5额定一次电流IN：见供货需求表
9.2制造厂工地代表要求10
9.3在卖方工厂的检验和监造11
9.4卖方负责的培训服务11
10质量保证和试验11
10.1质量保证11
10.2试验11
10.3其它事项12
附录A投标人需填写的表格1
110kV电流互感器供货需求表
序号
设备名称
型号规格
单位
数量
备注
1
电流互感器
110kV
300-600/5A
25kA,4S, 63kA P1-P2
常规气象项目统计表:
项目
统计值
统计年限
单位
出现时间
年平均气温
7.8
1960-2004
C
—
累年极端最咼气温
39.6
P1960-2004
c
1999.7.29
累年极端最低气温
-25.8
1960-2004
c
1973.2.8
平均最高气温
23.2
1960-2004
c
—
平均最低气温
-10.3
[1960-2004
c
