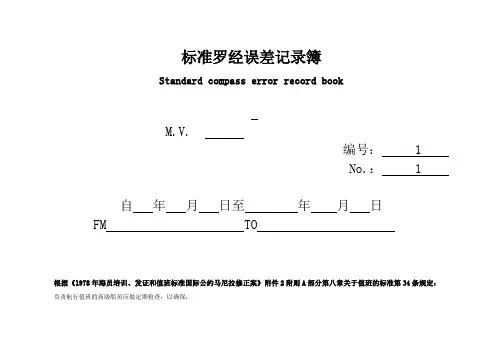

标准罗经误差记录簿Standard compass error record bookM.V.编号: 1 No.: 1自年月日至年月日FM TO根据《1978年海员培训、发证和值班标准国际公约马尼拉修正案》附件2附则A部分第八章关于值班的标准第34条规定:负责航行值班的高级船员应做定期检查,以确保:.1 舵工或自动舵正操作在正确的航向上;.2 标准罗经误差每班至少测定一次,如可能,在任何大幅度改向后也应测定;标准罗经和陀螺罗经应经常进行核对,罗经复示仪与主罗经同步;.3 自动舵至少每班手动测试一次;.4 航行灯和信号灯及其他航行设备正常工作;.5 无线电设备按照本节第86条规定正常工作;以及.6 无人机舱(UMS)控制装置、报警和指示器工作正常。
According to THE MANILA AMENDMENTS TO STCW CONVENTION ANNEX PART A Chapter VIII paragraph 34:The officer in charge of the navigational watch shall make regular checks to ensure that:.1 the person steering the ship or the automatic pilot is steering the correct course;.2 the standard compass error is determined at least once a watch and,when possible,after any major alteration of course;the standard and gyro compasses are frequently compared and repeaters are synchronized with their master compass;.3 the automatic pilot is tested manually at least once a watch;.4 the navigation and signal lights and other navigational equipment are functioning properly;.5 the radio equipment is functioning properly in accordance with paragraph 86 of this section;And.6 the UMS controls.alarms and indicators are functioning properly.测定罗经差的方法一、利用陆标测定罗经差(Observe a natural or artificial range)TB在海图上量取CB在航行中观测ΔC = TB - CB二、陀螺罗经航向比对法求罗经差(Comparing the ship’s heading while give gyro error)已知陀螺罗经误差的情况下,同时观测陀螺罗经和标准罗经读数,求出磁罗经误差TC = GC + ΔGΔC = GC + ΔG - CC三、利用天体测定罗经差(Celestial methods)罗方位CB——用罗经观测太阳或星体得到;真方位TB——以天体的计算方位A C代替。

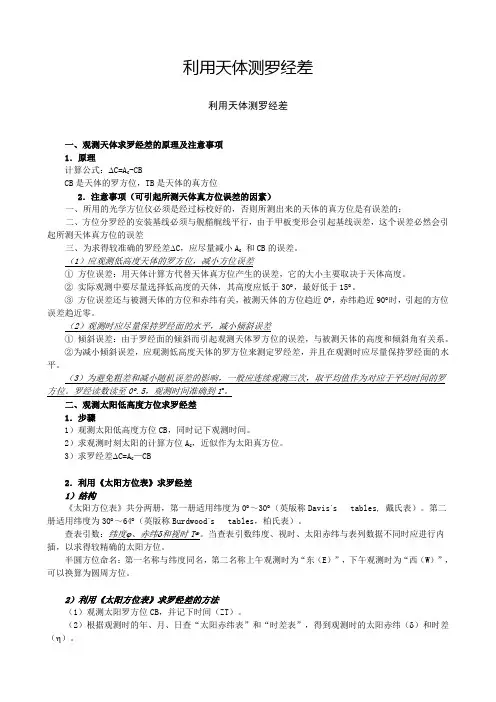

利用天体测罗经差利用天体测罗经差一、观测天体求罗经差的原理及注意事项1.原理计算公式:∆C=A C-CBCB是天体的罗方位,TB是天体的真方位2.注意事项(可引起所测天体真方位误差的因素)一、所用的光学方位仪必须是经过标校好的,否则所测出来的天体的真方位是有误差的;二、方位分罗经的安装基线必须与舰艏艉线平行,由于甲板变形会引起基线误差,这个误差必然会引起所测天体真方位的误差三、为求得较准确的罗经差∆C,应尽量减小A C和CB的误差。
(1)应观测低高度天体的罗方位,减小方位误差①方位误差:用天体计算方代替天体真方位产生的误差,它的大小主要取决于天体高度。
②实际观测中要尽量选择低高度的天体,其高度应低于30︒,最好低于15︒。
③方位误差还与被测天体的方位和赤纬有关,被测天体的方位趋近0︒,赤纬趋近90︒时,引起的方位误差趋近零。
(2)观测时应尽量保持罗经面的水平,减小倾斜误差①倾斜误差:由于罗经面的倾斜而引起观测天体罗方位的误差,与被测天体的高度和倾斜角有关系。
②为减小倾斜误差,应观测低高度天体的罗方位来测定罗经差,并且在观测时应尽量保持罗经面的水平。
(3)为避免粗差和减小随机误差的影响,一般应连续观测三次,取平均值作为对应于平均时间的罗方位。
罗经读数读至0︒.5,观测时间准确到1m。
二、观测太阳低高度方位求罗经差1.步骤1)观测太阳低高度方位CB,同时记下观测时间。
2)求观测时刻太阳的计算方位A C,近似作为太阳真方位。
3)求罗经差∆C=A C—CB2.利用《太阳方位表》求罗经差1)结构《太阳方位表》共分两册,第一册适用纬度为0︒~30︒(英版称Davis´s tables, 戴氏表)。
第二册适用纬度为30︒~64︒(英版称Burdwood´s tables,柏氏表)。
查表引数:纬度ϕ、赤纬δ和视时T 。
当查表引数纬度、视时、太阳赤纬与表列数据不同时应进行内插,以求得较精确的太阳方位。
标准罗经使用注意事项
一.磁罗经要经常进行误差测定,并将结果记录进记录簿中。
二.经常检查驾驶台内磁罗经刻度盘照明是否点亮。
三.经常检查破罗经指向盘中有无小气泡,发现气泡及时注液。
四.要保持磁罗经外壳水密。
五.保持磁罗经干净整洁。
标准罗经的维护须知
破罗经的维护的保养是否妥当,直接影响到船舶的航行安全和仪器的使用寿命,因此,平时应认真做好磁罗经的维护和保养工作。
1、专人管理,专人负责,无关人员禁止乱动;
2、破罗经平时应盖上罗经帽和套上罗经套,以免罗经受风吹雨淋致使刻度盘变形,罗经木
被腐蚀;
3、平时应注意检查罗经的半周期和灵敏度;
4、保持液体无色透明,消除罗盘内的气泡;
5、应定期对罗盆轴和常平环轴等加润滑油;
6、各种校正器(包括备用的)不得生锈;软铁校正器不用时,不得将其靠近永久磁铁;保持
好校正磁铁棒时,应异名极相靠,并避免高温振动和恒定磁场的影响;
7、方位仪应保持其处于完好状态,棱镜面必须与照准面垂直,旋转轴应与罗盘中心轴针重
合;
8、投影或反射型罗经,应保持其光学透镜面的清洁,使罗经盘刻度清晰可见;
9、罗经附近不得放置或安装磔性物体。
澳大利亚港口国船舶安全检查动态
2014年第003期,总第022期
《罗经误差记录簿》的检查提示
一、关于标准罗经的误差测定,在STCW公约上有明确的规定:要求值班驾驶员对磁罗经进行定期核查,以确保:
a)每次值班至少对标准罗经误差进行一次测定;
b)可能时,航向作任何重大更改后进行此种测定;
c)经常将标准罗经与电罗经进行比较,使复示器与主罗经同
步。
二、船舶航行中,值班驾驶员应经常以天体或陆标方位等测定自查。
并将测定的日期、时间、地点、船首方向、天体或陆标罗经方位及其真方位和测定的误差等记入《罗经误差记录簿》。
若因条件不许可,不能进行测定,值班驾驶员应在《罗经误差记录簿》上记载原因,如:天气状况不适合,交通状况不允许等。
所测定的罗经自差与“罗经自差表”或经常测定的度数相差悬殊时;或者罗经自差在一个或多个航向上大于5 度时,驾驶员应报告船长,需要对磁罗经进行校差。
三、日常检查中,罗经误差记录簿通常存在如下主要缺陷:
1.记录簿没有每班记载,也没有说明原因;
2. 记载的内容过于简单,缺少船舶方位等细节;
3. 罗经误差过大,超过规定,但未见对罗经进行校准。
4、对应信息与《航海日志》不一致。
PSCO如果发现《磁罗经误差记录簿》普遍存上述缺陷时,将会滞留船舶。
四、作为对应的预防措施,值班驾驶员应:
1.每个航行班均需要检查磁罗经,并和电罗经进行比较。
2.测定的罗经误差应记录在《磁罗经误差记录簿》中。
3.任何校差的日期和其他细节均需在《磁罗经误差记录簿》中
记载。
4.所有信息应与《航海日志》完全一致。
CCS澳大利亚办事处
2014年3月3日。
导航罗经校准及精度分析发表时间:2016-01-04T12:02:25.537Z 来源:《基层建设》2015年18期供稿作者:邢延国[导读] 中海辉固地学服务(深圳)有限公司本文介绍了电罗径测定方位角的基本原理,阐述了海洋工程中电罗径校准的步骤以及一些注意事项,并给出计算公式。
中海辉固地学服务(深圳)有限公司天津塘沽 300451摘要:本文介绍了电罗径测定方位角的基本原理,阐述了海洋工程中电罗径校准的步骤以及一些注意事项,并给出计算公式。
另外分析了直接法和天文法对电罗径校准产生的误差和消除误差的一些建议。
关键词:罗经;误差;校准;全站仪一、前言罗经即测定方向基准的一种仪器。
船舶用罗经以确定航向和观测目标方位。
目前在海洋工程测量中主要采用电罗经来确定船舶的方位,但是由于船舶上的陀螺罗经会因船舶运动而产生很多误差,如速度差、冲击误差、摇摆误差、纬度误差等;而且安装时又有基线误差等,定位测量用电罗经的精度要求比对航海用电罗经的精度要求更高,所以在定位测量采用电罗经来确定方位的时候必须在定位测量工作开始前进行校准,使它的精度满足作业的需求。
本文主要介绍利用全站仪校准电罗经的误差以及误差对测量结果会产生的影响进行探讨。
二、电罗经测量校准的方法电罗经校准的基本原理就是通过测量坐标方位角计算船舶的中轴线的真方位角来校准电罗经测量的天文方位角,即当电罗经基准线零刻度线与船舶中轴线平行时,电罗经测量值与船舶中轴线真方位角差值即为电罗经改正值。
(1)在平行于中轴线或者在船的中心线上选择观测点A和B,分别架设棱镜;(2)在观测开始前开始设置电罗经的采样时间,采样时间不得大于2S并记录。
记录内容主要包括时间和罗经的读数;(3)电罗经采样时间和观测时间(如电子表)要进行校准,使它们的时间与GPS时间都达到同步;(4)将全站仪架设在一个已知的坐标点STATION(x0,y0)中设站,后视另外一个已知的坐标点OP(x1,y1);(5)在观测点STATION上观测A(Bow)、B(Stern)两点,记录相应的时间、两点的水平角αA、αB和它们的水平距离Sa、Sb。
第八章罗经差的测定罗经及测定罗经差的方法简述:罗经是船舶主要的导航仪器之一,主要用来指示方向。
常用的测定罗经差的方法有:观测陆标方位求罗经差,利用陀螺罗经与磁罗经比对法求罗经差,观测天体方位求罗经差。
第一节利用陆标测定罗经差一、利用陆标测定罗经差原理罗经差ΔC(或陀罗差ΔG)可以根据同一时刻物标真方位TB与其罗方位CB或(陀螺方位GB)之差求得,即:ΔC = TB - CB (8-1-1) 或ΔG = TB - GB (8-1-2)二、观测叠标罗方位求罗经差1.叠标法测定罗经差的步骤如下:(1)在海图上选择合适的叠标,确定目视叠标就是海圈上的叠标:确定其真方位TB;(2)利用罗经方位仪跟踪观测后标方位;随着船舶航行,当发现前、后标重叠时,读取后标罗方位CB(或陀罗方位GB);(3)计算罗经差:ΔC = TB–CB或ΔG = TB–GB。
若已知当地的磁差Var,可以求得磁罗经的自差Dev = ΔC–Var。
2.利用叠标测定罗经差观测过程中应该注意:(1)尽量选择灵敏度较高、显著易辨海图上标有准确位置的叠标;(2)确保观测海域没有航行危险,防止船舶搁浅或碰撞事故;(3)观测前后要保持船舶恒向、恒速航行,避免使用车舵;(4)准确掌握观测时机,船舶过叠标方位线前将方位仪对准后标,跟踪观测叠标方位,当前标、后标重叠的瞬间读取罗方位。
三、观测单一陆标方位求罗经差1.船位已知时求罗经差方法:(1)使用磁罗经(或陀螺罗经)观测陆标舶罗方位CB (或陀罗方位GB),同时记下观测时的准确船位(如GPS船位);(2)将观测船位标绘在海图上,量取从观测船位到陆标的真方位TB;(3)计算罗经差:ΔC = TB–CB (或ΔG = TB – G B );(4)在海图上查取当地的磁差资料,计算观测时的磁差Var;(5)计算磁罗经自差Dev = ΔC – Var。
2.船位未知时求磁罗经自差方法:可以采用8个航向上物标罗方位的算术平均值代替物标的磁方位,求取自差:(1)船舶在距观测陆标适当的海区旋回并观测N,NE,E,SE,S,SW,W,NW 8个航向时的同一个陆标的罗方位CB N,CB NE,CB E,CB SE,CB S,CB SW,CB W,CB NW;(2)计算8个航向上的平均罗方位代替物标的磁方位MB:8SWWSWSSEENENCBCBCBCBCBCBCBCBMB+++++++=(3)计算8个航向上的自差:DevN = MB – CBN;Dev NE = MB – CB NE;DevE = MB – CBE;Dev SE = MB – CB SE;DevS = MB – CBS;Dev SW = MB – CB SW;DevW = MB – CBW;Dev NW = MB – CB NW(4)在海图上查取当地的磁差资料,计算观测时的磁差Var:(5)用Dev N,Dev NE,Dev E,Dev SE,Dev S,Dev SW,Dev W,Dev NW加上Var可得8个航向上的罗经差。
