频闪仪的应用和正确操作频闪仪如何操作频闪仪的应用和正确操作减慢运动便携式频闪仪的初始用途是减慢或“停滞”移动物体的明显运动。
这使您能安全、简单地分析它们的运行时间行为。
为了使物体表现得移动得更慢，您需要以一稍高或稍低于实际速度的频率频闪（或任何下述讨论速度的谐频）。
您只需使用COARSE/FINE调整旋钮，直到获得希望的显著运动。
有益的暗示：物体表现的运动速度可以通过从物体实际速度开始削减频闪频率来决议。
实例：假如物体以1,000 RPM 的速度旋转，您以每分钟1,005 （FPM）次的频率频闪，物体将表现为以5 RPM的速度运动。
速度=实际速度—频闪频率= 1,000 PRM — 1,005 PRM= 5 RPM表现的运动方向物体表现的运动方向（顺时针、逆时针或向前、向后）由频闪频率决议的，物体的实际运动方向和频闪的方向给物体定向。
例：假设您想看到风扇运动变慢。
（风扇以1,000 RPM顺时针旋转）案例1：假如您站在风扇前方，频闪频率为1,005转/分钟（FPM）,物体显得象以5 RPM的转速逆时针运动。
案例2：假如您站在风扇前方，频闪频率为995转/分钟（FPM）,物体显得象以5 RPM的转速顺时针运动。
案例3：假如您站在风扇后方，频闪频率为1,005转/分钟（FPM）,物体显得象以5 RPM的转速顺时针运动。
案例4：假如您站在风扇后方，频闪频率为995转/分钟（FPM）,物体显得象以5 RPM的转速逆时针运动。
谐频当您在频闪一物体是连续加添频闪频率，物体可能表现为停滞，减慢，加速，向前，再次停滞，向后，形成复合图象，等等。
这些图象的显现从算术上决议了物体实际速度的倍数或谐频。
实例：假设您想减慢上例中风扇的运动，您还想让它变得更亮。
技巧：从1,000 FPM开始，渐渐加添频闪频率。
在1,500 FPM 时，图象将再次显现停滞。
连续加添频率。
映象显得再次固定在 3,000 FPM 。
在这个转速下，风扇显得特别清楚。
DT-02 Fixed StroboscopeOperation ManualHangzhou Sotry Automatic Control Tech Co., Ltd.1/2002TABLE OF CONTENTS一、Introduction二、Features三、Functional Description四、One Work Time Set五、Basic Operation六、Wiring七、Notes and Troubleshooting一、IntroductionWhen the flash frequency of the light source and the movement frequency of the moving objects synchronize, due to the temporary stay of visual eye can see objects relatively static images.DT-02 fixed-stroboscopic instrument is based on the principle developed by the theory. The equipment used for high-performance single-chip processing units, digital display flashing the number of minutes each, with a internal trigger (INT) button adjustment (increase、decrease、two-octave、half-octave of the frequency), the external trigger (EX) knob regulation, external sync signal (EX) mode, and so on. Mainly used in printing presses, seized goods and other ancillary equipment.二、Features1．Power Supply:AC 220V±10%，2A2．Consume Power:max 150W (3 lamps)3．Internal Trigger Frenquency Range:100times/min～9999times/min 4．Outer Knob Trigger Frequency Range:100times/min～9999times/min 5．External Signal Trigger（EX）Frequency Range:300 times/min～6000times/min6．Ambient Light:under 10000 lux7．Frequency Regulate Mode:Internal Trigger、knob、External sync signal.Note：When overstep the frequency range, the value of theshow will be flashing in a row.三、Functional Description1．signal: INT、knobs regulate、EX switch key. Press the key once each time，the trigger modes work alternately.INT、knob regulate、EX and rpm indictors also switch alternatly.2．Internal trigger（INT）：data"+""-" key to increase or decrease the trigger frequency."×2"key to double it,"÷2"key to halve it.the indicator of INTis bright;The knob regulate（EX）：Regulate and provide the frequency of signal tri ggers with the Potentiometers.Other keys are invalid.The indicator of EX is bright;External trigger（EX/rpm):The external sensors to provide synchronous signals, EX and rpm indicators bright.3．Mode:Boot and hold the key 2 seconds later,then release into th eone-time mode.Set by "+","-"to regulate the value needed,press the key again to complete.4．×2:Internal trigger frequency doubled key.When holding this key, trigger frequency double, corresponding to show double of frequency value; release the key, trigger frequency go back and the show value also go back. When at internal trigger this key is useful.÷2：Internal trigger frequency halved key. When holding down this key,trigger frequency to reduce the half,corresponding to show half of frequency value; release this key, trigger frequency go back and the show value also go back.When at internal trigger this key is useful.5．Data+: Press this key the data value correspond to add, the rate of speed that data add according to the time that this key is pressed co ntinuously, time is more length, and the data augment more quick.6．Data-:Press this key the data value correspond to reduce,the rate of speed that data reduce according to the time that this key is pressed continuously, time is more length, and the data reduce more quick.7．Rough tune:Regulate trigger frequency to the mostly scope.This knob uses for the knobs mode only.8．Fine-tune：Regulate this Potentiometer,so that the stroboscope flash frequency and movement frequency of objects in sync.This knob uses for the knobs mode only.9．INT：The indicator of internal trigger (INT). When Light is bright, mean that the stroboscope works at internal trigger mode.10．EX:The indicator of internal trigger (EX).When light is bright, mean that the stroboscope works at the knob regulate mode.11．Rpm:When bright at the same time with the indicator of EX, mean that the stroboscope works at external trigger mode.12．Deg:No definition。
光功率计使用说明书一、概述光功率计是光纤通信系统工程建设和维护中测量光电器件、光无源器件、光纤、光缆、光纤通信设备的必备工具。
二．技术条件2．1 性能指标2．基本功能a.显示方式：线性（mw/ a w/ nw）,对数（dBm）、相对测量（dB）;b .自动功能：自动量程，自动调零，量程保持，平均处理，相对测量处理, 波长校准;三.原理光功率计由五部分组成, 即光探测器、程控放大器和程控滤波器、A/D 转换器、微处理器以及控制面板与数码显示器。
被测光由PIN 光探测器检测转换为光电流，由后续斩波稳定程控放大器将电流信号转换成电压信号，即实现I／V 转换并放大，经程控滤波器滤除斩波附加分量及干扰信号后，送至A／D 转换器，变成相应于输入光功率电平的数字信号，由微处理器（CPU）进行数据处理，再由数码显示器显示其数据。
CPU可根据注入光功率的大小自动设置量程状态和滤波器状态，同时，可由面板输入指令(通过CPU)控制各部分完成指定工作。
不注入光的情况下，可指令仪器自动调零。
四．使用4．1 面板说明1)前面板(1)P OWER 电源开关。
(2)W dBm 对数或线性测量方式转换开关按键每按一次此键，显示方式在“ W ”和“dBm”之间切换，并且数码显示窗右侧相应的指示器发光。
(3)d(REL) 相对测量按键。
按下，其数码显示窗右侧相应的指示器发光，可进行光功率的相对测量，参考光功率值即为按此键时的输入光功率值Pref，第二次测量的光功率显示值是相对于Pref 的相对值。
按“ W dBm”键便解除了此测量方式。
(4)入SEL波长选择键。
按一下此键，其上方指示器发光，指示仪器当前处于波长选择状态，并在数码显示窗显示其选择波长，并且右方nm 指示器发光，示意单位为“纳米” 。
此时，面板上其它控制键，除“ MEAS'和“ RMT”外，均不起作用。
(9)数码显示窗五位LED数码显示窗口。
显示光功率测量值或者(在波长选择期间)波长数。
附录常用消防检测仪器的介绍及使用一、秒表秒表主要有机械秒表和电子表等2类，电子秒表主要为三按键和四按键2大类。
现在，使用最为广泛的是电子秒表，机械秒表使用已很少见。
目前，国产电子秒表一般是利用石英振荡器的振荡频率作为时间基准，采用6位液晶数字显示时间，具有显示直观、读取方便、功能多等优点，如图1-1所示。
图1-1 秒表（一）、应用范围秒表在建设工程消防施工质量控制、技术检测、维护管理及其消防产品现场检查中使用广泛，可以用于火灾自动报警系统的响应时间、水流指示器的延迟时间、电梯的迫降时间、灯具的应急工作时间等情形。
（二）、使用方法秒表使用前，阅读其说明书，或者参考下列操作方法进行测量操作。
1．测量单个时间在秒表开启状态下，按MODE键选择，即可出现秒表功能。
按下START/STOP按钮，开始计时，再次按下START/STOP按钮，停止计时，显示测出的时间数据。
按LAP/RESET键，自动复位（即数据归零）。
2．测量多个时间测量不同步的多组时间数据时，采用多组计时功能（可记录数据的数量以秒表的说明书为准）。
测量时，首先在秒表开启状态下，按下START/STOP按钮，开始计时，按下LAP/RESET按钮，显示不同物体的计秒数停止，并显示在屏幕上方。
此时秒表仍在记录，内部电路仍在继续为后面的物体累积计秒。
全部物体记录完成后正常停表，按RECALL可进入查看前面的记录情况，上下翻动可用START/STOP和LAP/RESET两键。
3．时间、日期调整若需要进行时刻和日期的校正与调整，可按MODE键，待显示时、分、秒的计秒数字时，按住RECALL键2秒后见数字闪烁即可选择调整，直到显示出所需要调整的正确秒数时为止，再按下RECALL 键。
（三）、注意事项1．电子秒表定期更换电池，一般在表盘显示变暗时即可更换，不能待电子秒表电池耗尽再更换。
2．电子秒表平时放置在干燥、安全、无腐蚀的环境中，确保防潮、防震、防腐蚀、防火等防范措施到位。

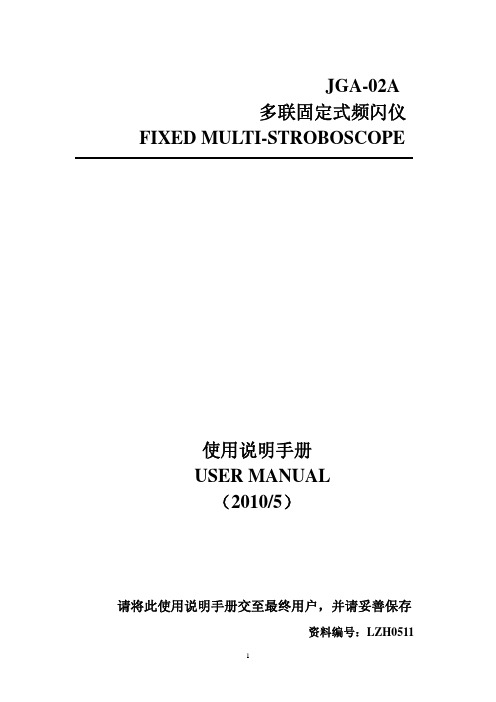

JGA-02A多联固定式频闪仪FIXED MULTI-STROBOSCOPE使用说明手册USER MANUAL（2010/5）请将此使用说明手册交至最终用户，并请妥善保存资料编号：LZH0511前 言非常感谢使用JGA-02A多联固定式频闪仪。
本使用说明手册叙述了JGA-02A多联固定式频闪仪的安装、运行、操作、维护、保养及检查等项目。
在使用前，谨请认真阅读本说明书，同时，请您在熟读本产品安全注意事项的基础上，使用多联固定式频闪仪。
一般注意事项●本说明书中所示的图解，为了说明细节部分，有的是在卸下外罩或安全遮蔽物的情况下解说的。
产品运行时，务必按规定安装好外罩和遮蔽物，按使用说明书进行操作。
●使用说明书中的示图，是代表图例，与到货的产品可能有所不同。
●如果说明书不慎损坏或遗失，请按照封面或封底的资料编号向本公司垂询。
安全操作须知在操作、维护或检查本控制系统之前，请详细阅读产品使用手册。
在本手册中，安全操作注意事项被列为“危险”或“注意”。
指出一个潜在的危险。
如果不避免，可能会导致死亡或严重的人员伤害事故。
指出一个潜在的危险，如果不避免，可能会导致较小或轻度的人员伤害或设备损坏。
它可能也用作危险操作的警告。
维护和检查其他目 录封面 (1)前言 (2)安全操作须知 (3)第一章 概 述 (8)1.1 产品特点 (8)1.2 主要用途及适用范围 (9)1.3 型号的组成及其代表的意义 (9)第二章 技术特性 (10)第三章 尺寸和规格 (11)第四章 安装、接线和首次运行 (12)4.1 安装示意图 (12)4.2 接线 (12)4.3 首次运行 (12)第五章 使用和操作 (13)5.1 键盘定义及按键操作 (13)5.2 操作模式 (15)5.3 单次工作时间设定 (17)第六章 外部接线 (19)6.1 外部触发信号接线定义 (19)6.2 电源线接线定义 (19)第七章 附件 (20)7.1 成套性 (20)7.2外触发信号装置（备选） (20)第八章 常见问题及解答 (21)概 述1.1 产品特点JGA系列频闪仪产品介绍z产品简介频闪仪也叫频闪静像仪或转速计，频闪仪本身可以发出短暂又频密的闪光。
中文操作手册Goniometer II /测角仪II型测量棱体角度及折射率关于我们北京宝御德科技有限公司在中国大陆地区独家代理并技术支持：德国Moller-Wedel Optical GmbH自准直仪、激光干涉仪、球径仪、测角仪焦距/曲率半径/角度组合测量仪、相机镜头测试仪德国OEG GmbHMTF测试仪、手机镜头测试仪FLATSCAN平面度扫描仪、表面张力仪激光干涉条纹分析软件、显微镜分析软件德国Mikroskop Technik Rathenow工业显微镜详细资料请访问：光学测量中文网：或直接垂询：北京宝御德科技有限公司地址：北京海淀区增光路27号增光佳苑2号楼1座2105室邮编：100048电话：***********/36传真：***********网站：Email:*********************保证及有限责任MOLLER-WEDEL OPTICAL GMBH保证该设备在按照厂家手册正常使用的情况下，自购买之日起一年内无材料上或工艺上的缺陷。
如果在保证期内有任何缺陷，用户需立即通知MOLLER-WEDEL OPTICAL GMBH，MOLLER-WEDEL OPTICAL GMBH自行决定进行修理或更换。
如果该仪器经非MOLLER-WEDEL OPTICAL GMBH的授权人员更改或维修、不当维护（该维护不是由MOLLER-WEDEL OPTICAL GMBH进行）、或该仪器不当处置，该保证失效。
上述保证为有限保证。
MOLLER-WEDEL OPTICAL GMBH没有做出、且用户也没有得到其它明示的或暗示的保证；并且上述保证明确地不包括对某一特别用途的适销性、或合适性的所做的任何保证或暗示性的保证。
该明示保证是MOLLER-WEDEL OPTICAL GMBH对于设备的所有其它责任和义务。
MOLLER-WEDEL OPTICAL GMBH在任何情况下，对于用户提出的有关损失的索赔，无论是直接的或是间接的、偶然的、特别的或事出有因的，都不予负责。
D T-02型固定式频闪仪
使用说明书
杭州数创自动化控制技术有限公司
2002年1月
目录
1、技术指标
2、功能说明
3、单次工作时间设定
4、操作方法
5、外部接线
6、注意事项及故障处理
当照明光源的闪光频率与运动物体的运动频率同步时，由于视觉暂留人眼便可以看到物体相对静止的图像，DT-02型固定式频闪仪就是根据这一原理研制面成的。
该仪器采用高性能的单片机为处理单元，数码管显示每分钟的闪光次数，具有内触发（INT）按键调节（频率加减、两倍频、半倍频）、外触发（EX）旋钮调节、外接同步信号（EX）等工作模式。
主要用于印刷机、检品机等设备的配套。
一、技术指标：
1、电源：交流220V±10%，2A；
2、消耗功率：最大为150瓦（三只灯管时）；
3、内触发（INT）频率范围：100次/分钟～4000次/分钟；
4、旋钮式（EX）触发频率范围：100次/分钟～4000次/分钟；
5、外部信号（EX）触发频率范围：300次/分钟～6000次/分钟；
6、环境光照度：低于10000勒克斯；
7、频率调节方式：内触发、旋钮调节、外部同步信号三种方式。
注：频率超范围时，显示值会连续闪动。
二、功能说明：
数码管显示屏（5位数字显示）
指示灯区（INT、EX、rpm、deg、
mSec
等功能指示）
按键区(×2、÷2、＋、－、信号、
模式等功能键)
电位器调节区（粗调、细调）
1、信号：内触发、旋钮调节、外部信号触发三种工作模式的切换键。
此键每按一次，交替切换工作模式，显示面板上相应的INT（内触发）、EX（旋钮调节）、EX和rpm（外部信号触发）指示灯也跟着交替切换。
内触发（INT）：由“+”、“-”键调节内触发频率，“×2”键对内触发频率两倍频，“÷2”键对内触发频率减半，INT指示灯亮；
旋钮调节（EX）：用电位器调节并提供频率触发信号。
其他键无效，EX指示灯亮；
外部信号触发（EX/rpm）：外部传感器提供同步信号,EX和rpm指示灯亮。
2、模式：开机时连续按此键2秒钟后松开便进入单次工作时间设定模式，按“+”、“-”键调整到所需值，再次按此键设定完毕。
3、×2：内触发（INT）频率倍频键。
每按此键一次，触发频率加倍，相应地显示加倍后的频率值。
内触发方式时有效。
4、÷2：内触发（INT）频率减半键。
每按此键一次，触发频率减半，相应
地显示减半后的频率值。
内触发方式时有效。
5、数据＋：按此键则相应的数据值增大，数据增大的快慢根据此键被连续
按下的时间决定，时间越长，数据增大越快。
6、数据－: 按此键则相应的数据值减小，数据减小的快慢根据此键被连续
按下的时间决定，时间越长，数据减小越快。
7、粗调：把触发频率调节到大致的范围。
此旋钮仅用于旋钮调节方式。
8、细调：调节此电位器，使频闪仪的闪光频率与运动物体的运动频率同步。
此旋钮仅用于旋钮调节方式。
9、INT：内触发（INT）指示灯。
灯亮时，表示频闪仪处于内触发工作模式。
10、EX：外触发指示灯。
灯亮时，表示频闪仪处于旋钮调节工作模式。
11、rpm：与EX指示灯同时亮时，表示频闪仪处于外部信号触发工作模式。
12、deg：无定义。
13、mSec：无定义。
三、单次工作时间的设定
单次工作时间是指频闪仪在无任何键被按下时，到停闪的这段连续工作的时间，停止闪光时，显示“PAUSE”字样，此时按任意键便可重新进入闪光状态，此功能的使用可大大延长灯管的工作寿命。
设定：先关闭电源开关，按住“模式”键，同时打开电源开关，频闪仪初始化2秒钟后释放“模式”键，此时显示屏便会显示当前单次工作时间的值，单位为10秒（出厂设定为30，即300秒）。
可以用数据键“+”、“-”修改该数据，修改完毕后，再按“模式”键存入数据即可。
四．操作方法：
根据需要按信号键选择内触发（INT）、旋钮调节、外触发（EX）模式。
1、内触发（INT）方式：
1）先估测运动图案的频率：设薄膜的运动速度为V（米/分钟），每幅图案的长度为L（米），则可以计算出图案的运动频率为F=V/L（幅/分钟），此频率为后面的操作提供一个大致的估计值。
2）根据当前的闪光频率与估测出的图案的运动频率值，用数据“+”、“-”
键或用旋钮调节频闪仪的闪光频率，使得闪光与运动图案同步。
频率同步后，可以按“×2”键或“÷”键进行观测。
3）在观测过程当中，频闪仪进入停闪状态，此时若要继续观测，可按任意键进入闪光状态；若已观测完毕，可关断电源。
2、外触发（EX）方式：
1）利用光电传感器检测运动图案标志，采集同步信号，使频闪仪工作。
2）频闪仪进入停闪状态时的处理方法与内触发（INT）方式一样。
五、外部接线：
信号线接法：（如图示） 1脚接 +12V电源；
3脚接外部输入信号源；
4 1
3 2 地
信号
4脚接外部信号地。
● 电源线出厂时已接好，用户换线时需仔细核 核对电源插头接法 1、电源插头：
2、保险丝：2A （控制盒内） ● 控制盒与机箱的连接线出厂时已接好，用户使用前请先对接上
六、故障处理：
为使频闪仪不被电流冲击而造成永久性损坏，请确保每次开机与关机之间的时间间隔在10秒钟以上。
1、当频闪仪不闪光时，请检查以下事项：
1）供电是否正常。
若不正常，请排除；若正常，请检查保险丝（2A ）是否被烧断？烧断，则更换保险丝（2A ）。
2）频闪仪是否处于停闪状态。
若处于停闪状态，请按任意键使之进入闪光状态；
3）闪光频率是否处于正常范围。
若处于非正常范围，请按数据加、减键或调节旋钮使闪光频率处于正常范围。
★若上述都正常，但频闪仪还是不能正常闪光，请送本公司修理。
2、 能闪光但有漏闪，说明灯泡电极已老化，寿命已到。
漏闪很厉害影响
正常观测时，若有备用灯泡，则可打开频闪仪后部的外壳，卸下线路板，换上新灯泡或送本公司换修。
1 L
2 保护地
3 N
本公司若对该产品进行更改，恕不另行通知
如出现异常情况，无法正常工作时请立即与本公司联系
杭州数创自动化控制技术有限公司
地址：杭州市费家塘588号（下城区高新技术产业基地5幢3F）
电话：(0571)88480639 88480630
传真：88480631 邮编：310004
电子信箱：so_try@。
