《开关电源的设计》课件

详细描述
开关电源是一种将电能进行转换的装置，通过控制开关管的工作状态，将输入的直流电压或交流电压转换成所需的电压或电流。它主要由输入电路、输出电路、开关管、控制电路等部分组成。
开关电源的特点
总结词
开关电源具有效率高、体积小、重量轻、动态响应快、可靠性高等特点。
详细描述
开关电源的效率一般在80%以上，甚至可以达到90%以上，因此具有较高的能源利用率。同时，由于开关电源采用了高频变压器，使得其体积和重量都大大减小，方便了设备的集成和运输。此外，开关电源的动态响应速度快，可以快速地响应输入电压和负载的变化，提高了系统的稳定性和可靠性。
02 开关电源的基本原理
开关电源的工作原理
01
开关电源通过控制开关管开通和关断的时间比率，维
持输出电压的稳定。
02
当输入电压或负载电流发生变化时，控制电路会调整
开关管的通断时间，以保持输出电压的稳定。
03
开关电源的效率较高，因为开关管在截止期间不消耗
电能。
开关电源的电路组成
输入电路
包括滤波器、整流器和限流电路，用于将交流输入电压转换为直流电压。
根据不同的控制方式，可以选择不同的控制电路类型，如脉冲宽度调制（PWM）和脉冲频率调制（PFM）。
控制电路的设计原则
根据输出电压、电流的要求，选择合适的控制芯片、电阻和电容元件，并确定其参数。
04 开关电源的优化
提高效率的优化
优化电路拓扑结构
选择合适的电路拓扑结构，如 Boost、Buck等，以降低能量
设计故障诊断与保护电路，及时检测并处理电源故障，提高电源的可靠性。
05 开关电源的测试与调试
测试方法
输入测试

开关电源基础知识讲解 ppt课件

6
开关电源
开关电源基础知识讲解
7
开关电源主要类型
按照开关管的开关条件，DC/DC转换器又可以分为硬开（HardSwitching）开关电源和软开关（Soft Switching）两种。硬开关DC/DC转换器的开关器件是在承受电压或流过电流的情况下，开通或关断电路的，因此在开通或关断过程中将会产生较大的交叠损耗，即所谓的开关损耗（Switching loss）。当转换器的工作状态一定时开关也是一定的，而且开关频率越高，开关损耗越大，同时在开关过程中还会激起电路分布电感和寄生电容的振荡，带来附加损耗，因此，硬开关DC/DC转换器的开关频率不能太高。软开关DC/DC转换器的开关管，在开通或关断过程中，或是加于其上的电压为零，即零电压开关（Zero-VoltageSwitching，ZVS），或是通过开关管的电流为零，即零电流开关（ZeroCurrent·Switching，ZCS）。这种软开关方式可以显着地减小开关损耗，以及开关过程中激起的振荡，使开关频率可以大幅度提高，为转换器的小型化和模块化创造了条件。功率场效应管（MOSFET）是应用较多的开关器件，它有较高的开关速度，但同时也有较大的寄生电容。它关断时，在外电压的作用下，其寄生电容充满电，如果在其开通前不将这一部分电荷放掉，则将消耗于器件内部，这就是容性开通损耗。为了减小或消除这种损耗，功率场效应管宜采用零电压开通方式（ZVS）。
信息产业飞速发展不可缺少的一种电源方式。
开关电源的工作过程相当容易理解，在线性电源中，让功率晶体管工作在线性模
式，与线性电源不同的是，PWM开关电源是让功率晶体管工作在导通和关断的状态
，在这两种状态中，加在功率晶体管上的伏-安乘积是很小的（在导通时，电压低，

开关电源高频变压器的设计ppt课件(共29张PPT)

上，但是变压器的实际工作温度不应高于80℃，这是因为在100℃以上时，其饱和磁通密度Bs已跌至常温时的70％。因此过高的工作温度会使磁心的饱和磁通密度跌落的更严重。再者，当高于100℃时，其功耗已经呈正温度系数，会导致恶性循环。对于R2KB2材料，其允许功耗对应的温度已经达到110℃，居里温度高达240℃，满足高温使用要求。
2. 考虑成本因数在此选择PC40材质，查PC40资料得
3. Bs=0.39T Br=0.06T B m a x B s B r 0 .3 9 T 0 .0 6 T 0 .3 3 T
为了防止磁芯的瞬间出现饱和，预留一定裕量，取
变压器视在功率PT：对于反激拓扑来说，
P T P in P o u t P o u t P o u t ( 2 1 0 .1 8 )* 3 ( 2 1 1 )* 3 1 4 8 .5 W
2. 计算AP （用Excel表格来计算AP值）
式中：
A P
P T*104
0.783cm 4
B m*fs*1000*J*K u
J电流密度，通常395A/cm2;
2、变压器的构成以及作用：
1〕电气隔离
2〕储能
3〕变压
4〕变流
可能要用气隙磁通边缘效应校正匝数
若Φ值引起的温升小于25度，设计通过。
2〕如果要增加原副绕组之间的耦合，可以采用一半原绕组靠近磁芯，接着绕反馈绕组和副绕组，最外层再绕一半原绕组的排列形式，这样有
选择铁氧体材料时，要求功率损耗随温度的变化呈负温度系数关系。这是因为，
假如磁心损耗为发热主体，使变压器温度上升，而温度上升又导致磁心损耗进一步增大，从而形成恶性循环，最终将使功率管和变压器及其他一些元件烧毁。因此国内外在研制功率铁氧体时，必须解决磁性材料本身功率损耗负温度系数问题，这也是电源用磁性材料的一个显著特点，日本TDK公司的PC40及国产的 R2KB等材料均能满足这一要求。

《开关稳压电源》课件

不断试验
持续学习
常见问题与解决方案
问题1
01
电源发热严重
原因
02
可能由于电路设计不合理或元件性能不佳。
解决方案
03
优化电路设计，更换性能更好的元件。
常见问题与解决方案
问题2
电源效率低下
原因
可能由于损耗过大或电路结构不合理。
解决方案
降低损耗，对电路结构进行优化。
常见问题与解决方案
问题3
输出电压不稳定
应用
广泛应用于各种电子设备中，如音频功率放大器、逆变器等。
升降压型开关稳压电源
• 总结词：同时具有升压和降压功能的开关稳压电源。
• 详细描述：升降压型开关稳压电源是一种较为特殊的开关稳压电源类型，其工作原理是通过控制开关管的导通和截止时间，既可以降低输入电压来降低输出电压，也可以增加输入电压来提高输出电压，具有双重调节功能。
空调
在空调中，开关稳压电源用于控制压缩机和风扇的运行，保持室内温度的恒定。
冰箱
冰箱的开关稳压电源确保冷藏和冷冻系统的正常运行，保持食品的新鲜。源自通信领域的应用手机
手机的开关稳压电源为通话、数据传输和各种功能提供稳定的电力。
路由器
在路由器中，开关稳压电源为处理数据和信号传输提供稳定的电力。
初步检查
检查电路中各元件是否正常，无损坏。
调试步骤与注意事项
通电测试
逐步通电，观察各部分工作是否正常。
调整参数
根据需要调整相关参数，如电压、电流等。
调试步骤与注意事项
安全第一
确保调试过程中人员和设备安全。
逐步进行
不要一次性将所有参数调整到位，应逐步调整。

《开关电源仿真设计》课件

由MathWorks公司开发，适用于多种领域的系统仿真，包括电力电子、控制系统等。
专门针对电力电子系统的仿真软，具有强大的元件库和模型库。
由Mentor Graphics公司开发，适用于电子系统的仿真，具有广泛的元件库和模型库。
由National Instruments公司开发，适用于电子电路的仿真，具有直观的用户界面和丰富的元件库。
05
开关电源仿真设计常见问题与解决方
案
仿真结果不准确的原因与解决方法
01
仿真模型建立不准确
确保电路模型参数准确，元件参数和实际电路一致，考虑寄生参数和耦合效应。
02
仿真算法选择不当
根据电路特性和精度要求选择合适的仿真算法，如时域仿真、频域仿真等。
03
初始条件设置不合理
为电路元件设置合理的初始条件，以避免仿真结果出现不稳定或错误。
提高仿真效率的方法与技巧
使用合适的仿真算法
选择高效、精确的仿真算法，如快速傅里叶变换、有限元法等。
优化电路模型
简化电路模型，去除不必要的元件和连接，减少仿真计算量。
合理设置仿真参数
调整仿真时间步长、收敛精度等参数，以提高仿真速度和准确性。
常见电路模型建立问题与解决方法
1 2
元件模型不准确
查找元件的准确模型，或根据实际测试数据建立元件模型。
重复仿真
在优化设计后，重复仿真过程，直至达到满意的设计效果。
记录和整理
将每次仿真的结果进行记录和整理，以便后续的总结和归纳。
04
开关电源仿真设计案例分析
案例一：Boost电路仿真设计
总结词
Boost电路是一种常用的开关电源拓扑结构，通过改变开关管的占空比来调节输出电压。

《开关电源原理解析》课件

随着云计算和大数据技术的快速发展，数据中心对高效率、高密度供电需求越来越大，开关电源在此领域也将有广阔的应用前景。
开关电源在太阳能、风能等新能源领域中也有着广泛的应用前景。
开关电源的发展挑战与机遇
技术创新
开关电源技术的发展需要不断进行技术创新，以满足高效、智能化、模块化等发展趋势的要求。
替换法
通过替换疑似有故障的元件，判断是否是元件故障导致的电源故障。
隔离法
通过隔离疑似有故障的电路或元件，判断是否是电路或元件故障导致的电源故障。
开关电源故障排除技巧
熟悉电路原理
在排除故障前，需要先熟悉电源的电路原理，了解各部分的功能和相互关系。
逐步排查
对于复杂的电源故障，需要逐步排查，从易到难，从外到内，逐一排除疑似故障点。
并联型电源
输出电压与输入电压相等，适用于输出电压要求较低的场合。
按功率分类
小功率电源
一般指功率在100W以下的电源，主要用于小型电子设备和家用电器。
中大功率电源
一般指功率在100W以上的电源，主要用于工业设备和大型电器。
04
开关电源的设计与优化
开关电源的设计原则
效率优化
开关电源设计应追求高效率，以减少能源浪费和设备发热。
《开关电源原理解析》ppt课件
• 开关电源概述 • 开关电源的基本原理 • 开关电源的分类 • 开关电源的设计与优化 • 开关电源的故障诊断与排除 • 开关电源的发展趋势与展望
01
开关电源概述
开关电源的定义
总结词
开关电源是一种将电能进行转换的设备，通过控制开关管的工作状态，将直流电转换为高频交流电，再通过整流滤波得到稳定的直流输出。

开关电源设计.ppt

(f0.96 mm)。
第6章开关电源设计
2) 开关管、整流二极管和续流二极管的选择
由于开关管断开时原边线圈N1两端的感应电动势限制到 eL≈300 V，交流输入电压经全波整流、电容滤波后，直流输入电压的最大值
Uimax 240
N2 N1
339 V
所以整流二极管所承受的最高反向电压为
(6-10)
UD
e
N2 N1
60 V
续流二极管所承受的最高反向电压为
UP
Uimax
N2 N1
68 V
(6-11) (6-12)
第6章开关电源设计
流过整流二极管和续流二极管的最大电流为
ID=I2P=Io+0.5 A
(6-13)
得ID＝2.75 A。根据以上计算选择肖特基半桥MBR25120CT,
Uo
TON
式中, U2为副边线圈最小ቤተ መጻሕፍቲ ባይዱ压。计算得
(6-8)
U2
Uo
U DF D
UL
25.4 V
(6-9)
第6章开关电源设计
取UDF＝0.5 V，Uo＝3 V，代入式(6-8)可得L＝140 μH。根据输出电感上的电流IL＝Io，所需绕组导线截面积应为 2.5/4＝0.625 mm2，故选择截面积为0.6362 mm2导线
第6章开关电源设计
第6章开关电源设计
6.1 小功率开关电源设计 6.2 大功率高稳定度开关电源设计 6.3 模块化逆变电源设计 6.4 便携式开关电源设计 6.5 多输出高精度直流稳压电源系统 6.6 通信系统电源设计 6.7 基于交错并联技术的励磁电源 6.8 多重变换技术 6.9 电磁兼容技术与噪声

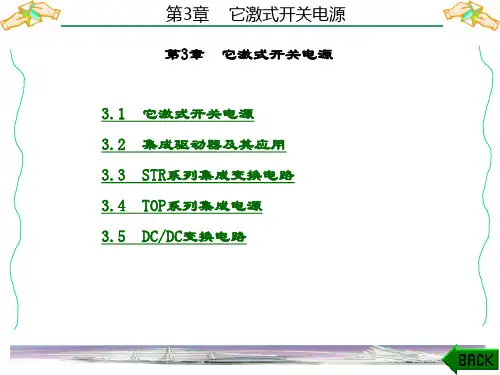

精品课件-开关电源基础与应用(第二版)(辛伊波)-第3章

第3章它激式开关电源图3-1 MC1394内部结构图
第3章它激式开关电源
5脚：高电平保护输入端，如此脚输入等于VCC的高电平，则通过内部闭锁电路关断驱动脉冲输出，开关电源呈保护性停机。5脚可作为过电压保护，因保护阈值太高，若用于过流保护，需外设过流检测放大器。
7脚：PWM驱动脉冲输出端，内设射随器输出正向脉冲，可驱动NPN型开关管。由于驱动功率较小，脉冲电压幅度较低，开关管需设置前级驱动放大器。
第3章它激式开关电源
(6) 过流检测输入端可对逐个脉冲进行控制，直接控制每个周期的脉宽，使输出电压调整率达到0.01%/V。如果3脚电压大于1 V或1脚电压小于1 V，PWM比较器输出高电平使锁存器复位，直到下一个脉冲到来时才重新置位。利用1脚和3脚的电平关系，在外电路控制锁存器的开/闭，使锁存器每个周期只输出一次触发脉冲。因此，电路的抗干扰性极强，开关管不会误触发，提高了可靠性。
第3章它激式开关电源
(4) 电流取样比较器：3脚ISENSE用于检测开关管电流，当UISENSE > 1 V时，关闭输出脉冲，迫使开关管关断，达到过流保护的目的。
(5) 欠压锁定电路UVLO：开通阈值16 V，关闭阈值10 V，具有滞回特性。
(6) PWM锁存电路：保证每一个控制脉冲作用不超过一个脉冲周期，即所谓逐脉冲控制。另外，VCC与GND之间的稳压管用于保护，防止器件损坏。
第3章它激式开关电源
2．充电原理用MC712构成的锂电池充电电路如图3-6所示。电路中，C1 为输入端滤波电容；R1是限流电阻，可以控制充电电流；C2为 1 μF；C3是0.1 μF补偿电容；VT为PNP功率管，其参数为： UCBO=80 50 V的硅整流管；R5为检测电阻，R5用来设定快速充电电流Ifast的值，当Ifast = 1 A时，R5为0.25 Ω；RT1、RT2为负温度系数的热敏电阻。该电路在快速充电、涓流充电时的充电电流分别为1 A、1/16 A。

开关电源设计与应用--自激式开关电源 ppt课件

图2-5 降压比增大电路
2.2.2 自激电源的同步控制
图2-6 TC-29CX电源电路
2.3 自激式降压型集成电源
2.3.1 直接取样电源电路
图2-7 直接取样开关电源电路
2.3.2 间接取样电源电路
图2-8 间接取样开关电源电路
2.4 升压式自激电源
升压式开关电源是不隔离型开关电源的另一种应用较多的开关电源，尤其在目前的移动通信、移动视频显示器中更得到广泛应用。
图2-12 正反馈脉冲钳位电路
图2-13所示为恒流驱动电路，电路中设有两路正反馈支路。
图2-13 恒流驱动电路
2.5.3 双PWM控制为了提高稳压效果，自激式开关电源可以采用双路或多
路PWM控制，采用两只脉宽控制管或两路独立的控制电路，扩大脉宽调制器的控制能力。因为两路PWM电路同时出现故障的机会极小，所以不仅提高了控制能力，可靠性也大为提高。
采用双路控制的自激式开关电源属故障前保护，常设以下保护电路。
(1) 软启动电路。在开关电源启动时，开关管振荡过程中的振荡脉宽不是突然进入额定脉宽，而是有一段启动过程。以图2-11的电路为例，开机瞬间， C312两端取样电压达到额定值需有一定时间，在C312充电过程中，误差放大器检出的取样电压偏低，因而脉宽控制电路减小了对开关管基极的分流，使振荡电路脉宽增大，形成开机冲击电流。脉宽的增大，使开关管在开机瞬间有一较大的冲击电流。为了避免这种硬启动过程带来的危害，需要在取样分压电路中加入软启动电路。
1．双路PWM电路图2-14为双路PWM控制的基本电路。
1．双路PWM电路
图2-14 双路PWM控制的基本电路
2．隔离开关电源保护电路
开关电源保护电路设置的作用是：保护开关电源本身，尽量减少故障率，或者在偶然发生故障时减小其损坏范围；设置输出过压保护，避免损坏负载电路。

开关电源拓扑结构详述课件

Vin
Full-Bridge
全桥
Vout
1 n
Load 负载
(R)
1
D
Vout =
Vin
n
• Most popular topology for high-power converters. 较高功率变换器最为常用的拓扑结构。
• The switches (FETs) are driven out of phase and pulse-width modulated (PWM) to regulate the output voltage. 开关（FET）的驱动不同相，进行脉冲宽度调制（PWM）以调节输出电压。
• Good transformer core utilization---power is transferred on both half-cycles. And---primary winding utilization is better than push-pull. 良好的变压器磁芯利用率---在两个半周期中都传输功率。而且初级绕组的利用率优于推挽电路。
推挽
Vout
n
1
Vin
Load 负载
(R)
n
1
D
Vout =
Vin
n
• The switches (FETs) are driven out of phase and pulse-width modulated (PWM) to regulate the output voltage. 开关（FET）的驱动不同相，进行脉冲宽度调制（PWM）以调节输出电压。
Flyback
反激 Vout Vin
n
1
Load (R)
