条码的基础知识
条码的基础知识| 2007-4-12 17:19:00条码的基础知识本章要点：本章主要介绍条码的基础知识，包括条码的基本概念和符号结构、条码的编码方法和分类、条码的识读原理。
要求了解条码符号的特征及结构、编码容量的计算、条码识读原理等，理解常见条码术语的含义、代码与条码的关系，掌握编码方法和常见条码符号的特点、字符集、应用领域。
2.1 条码的基本概念、符号结构及分类2.1.1 条码的基本概念1.条码(bar code)条码是由一组规则排列的条、空及其对应字符组成的标记，用以表示一定的信息。
条码通常用来对物品进行标识，这个物品可以是用来进行交易的一个贸易项目，如一瓶啤酒或一箱可乐，也可以是一个物流单元，如一个托盘。
所谓对物品的标识，就是首先给某一物品分配一个代码，然后以条码的形式将这个代码表示出来，并且标识在物品上，以便识读设备通过扫描识读条码符号而对该物品进行识别。
图2-1即是标识在一瓶古井贡酒上的条码符号。
条码不仅可以用来标识物品，还可以用来标识资产、位置和服务关系等。
图2-1 标识在一瓶古井贡酒上的条码符号2.代码（code）代码即一组用来表征客观事物的一个或一组有序的符号。
代码必须具备鉴别功能，即在一个信息分类编码标准中，一个代码只能惟一地标识一个分类对象，而一个分类对象只能有一个惟一的代码，比如按国家标准“人的性别代码”规定，代码“1”表示男性，代码“2”表示女性，而且这种表示是惟一的。
我们在对项目进行标识时，首先要根据一定的编码规则为其分配一个代码，然后再用相应的条码符号将其表示出来。
如图2-1所示，图中的阿拉伯数字6902018994262即是该瓶古井贡酒的商品标识代码，而在其上方由条和空组成的条码符号则是该代码的符号表示。
在不同的应用系统中，代码可以有含义，也可以无含义，有含义代码可以表示一定的信息属性，如:某厂的产品有多种系列，其中代码60000-69999是电器类产品；70000-79999为汤奶锅类产品；80000-89999为压力锅类炊具等等，从编码的规律可以看出，代码的第一位代表了产品的分类信息，是有含义的。
条码的基础知识
条码的基础知识目录一、条码的基础知识 (2)1.1 条码的基本概念 (3)1.1.1 条码的定义 (4)1.1.2 条码的起源和发展 (5)1.2 条码的分类 (6)1.2.1 按照使用范围分类 (8)1.2.2 按照编码方式分类 (9)1.3 条码的结构 (9)1.3.1 条码的组成元素 (10)1.3.2 条码的排列方式 (11)1.4 条码的编码规则 (13)1.4.1 EAN/UPC条码编码规则 (14)1.4.2 ITF14条码编码规则 (15)1.4.3 39条码编码规则 (16)二、条码的应用 (16)2.1 物流跟踪与管理系统 (18)2.2 零售商品管理 (19)2.3 仓储管理 (20)2.4 工业自动化生产线 (21)三、条码的技术与发展 (22)3.1 条码识别技术的发展 (23)3.2 条码打印技术的发展 (24)3.3 条码扫描设备的发展 (26)3.4 条码应用系统的集成与发展 (27)四、条码的标准与规范 (29)4.1 国际条码标准 (30)4.2 国家或地区条码标准 (31)4.3 条码应用中的规范与要求 (32)一、条码的基础知识定义与构成：条码是一种由特定规则排列的黑白条棒状图形，通过光电扫描设备读取并转换为计算机可识别的数据。
条码由一系列规则排列的条和空组成，其中条代表不同的信息，空则用于区分不同的条码符号。
条码通常由条形码数字、起始符、中间分隔符和终止符等构成。
条码类型：根据不同的应用需求和特性，条码分为多种类型，如UPC码、EAN码、Code 39码、Code 128码等。
每种类型的条码具有不同的编码规则和使用场景。
UPC码主要用于美国零售业的商品标识，EAN码则广泛应用于全球商品标识。
编码原理：条码的编码原理是将数字信息按照一定的规则进行编码，形成特定的图形符号。
不同的条和空代表不同的数字信息，通过光电扫描设备将这些图形符号转换为电信号，再进一步转换为计算机可识别的数据。
第二章条码基础知识
2020/3/9
6
2.条码的符号结构
供人识读字符
2020/3/9
7
第二节 条码的编码理论
• 1.代码的编码方法：不同的编码系统规定了 不同用途的代码的数据格式、含义及编码 规则。编制代码需遵循相关标准和规范， 根据具体情况选择合适的代码结构，根据 唯一性、无含义性、稳定性原则进行编制。
• 2.条码符号的编码方法（重点讲述）
• 第四节 条码识读基本原理
• 2.4.1 条码符号的光学特性 • 2.4.2 光电转换、信号放大及整形
2020/3/9
1
第一节 条码的基本概念、符号 结构及分类
• 1.基本概念 • a.条码：条码是由一组规则排列的条、空及
其对应字符组成的标记，用以表示一定的 信息。如：
• b.代码：代码即一组用来表征客观事物的一 个或一组有序的符号。
• 如25码：
• 条码密度：单位长度的条码所表示的条码字符的个数。
2020/3/9
4
1.基本概念
• f.定长条码和非定长条码：
• 定长条码：条码字符个数固定的条码
• 非定长条码：条码字符个数不固定的条码
• 例如：EAN-13条码是定长条码，EAN-128条码为 非定长条码
• g.双向可读性：从左右两侧开始扫描都可被是别 的特性。
第二章 条码基础知识
• 第一节 条码的基本概念、符号结构及分类
• 2.1.1条码的基本概念 • 2.1.2条码的符号结构 • 2.1.3条码的分类
• 第二节 条码的编码理论概述
• 2.2.1代码的编码方法 • 2.2.2条码符号的编码方法 • 2.2.3编码容量 • 2.2.4条码的校验与纠错方式
• 第三节 几种常见的条码
第二章 条码基础知识
4
90 º θ 1
θ 5 3
6
条码符号位置选择原则
（6）避免选择的位置 • 不应把条码符号放置在有穿孔、冲切口、开口、装订 钉、拉丝拉条、接缝、折叠、折边、交叠、波纹、隆 起、褶皱、其他图文和纹理粗糙的地方。 • 不应把条码符号放置在转角处或表面曲率过大的地方。 • 不应把条码符号放置在包装的折边或悬垂物下边。
与条码识读系统有关的基本概念
首次读出条码符号数量 首读率＝——————————×100％ 识读条码符号的总数量 错误识别次数 误码率＝——————×100％ 识别总次数
不能识别的条码符号数量 拒识率＝———————————×100％ 条码符号的总数量
一般要求首读率在85％以上，拒识率低于1 ％，误码率低于0.01％。但对于一些重要场合， 要求首读率为100％，误码率为百万分之一。
条码符号放置指南
• 体积大或笨重的商品包装 （1）包装特征：有两个方向上（宽/高、宽/深或高/深）的长度大于45cm，或 重量超过13kg的商品包装。 （2）符号位置：对于体积大或笨重的商品包装，条码符号宜放在包装背面右 侧下半区域。包装背面不宜放置时，可以放置在包装除底面外的其他面上。 可选的符号放置方法：一个放置在包装背面的右下部分，另一个放置在包装 正面的右上部分，见图。
光笔和卡槽扫描器:只能识读一维条码
激光扫描器：只能识读排式二维条码和一维条码 图像式扫描器：识读一维条码，排式和矩阵式 二维条码
※按扫描的方式分类
单向扫描器
平台式扫描器
多向扫描器 悬挂式扫描器
全悬式全向激光扫描器
常用的条码识读设备
常用的一维条码识读设备有激光枪、CCD扫描器、光笔 与卡槽式扫描器、全向扫描平台。
数据采集器
90 º θ 1
θ 5 3
6
条码符号位置选择原则
（6）避免选择的位置 • 不应把条码符号放置在有穿孔、冲切口、开口、装订 钉、拉丝拉条、接缝、折叠、折边、交叠、波纹、隆 起、褶皱、其他图文和纹理粗糙的地方。 • 不应把条码符号放置在转角处或表面曲率过大的地方。 • 不应把条码符号放置在包装的折边或悬垂物下边。
与条码识读系统有关的基本概念
首次读出条码符号数量 首读率＝——————————×100％ 识读条码符号的总数量 错误识别次数 误码率＝——————×100％ 识别总次数
不能识别的条码符号数量 拒识率＝———————————×100％ 条码符号的总数量
一般要求首读率在85％以上，拒识率低于1 ％，误码率低于0.01％。但对于一些重要场合， 要求首读率为100％，误码率为百万分之一。
条码符号放置指南
• 体积大或笨重的商品包装 （1）包装特征：有两个方向上（宽/高、宽/深或高/深）的长度大于45cm，或 重量超过13kg的商品包装。 （2）符号位置：对于体积大或笨重的商品包装，条码符号宜放在包装背面右 侧下半区域。包装背面不宜放置时，可以放置在包装除底面外的其他面上。 可选的符号放置方法：一个放置在包装背面的右下部分，另一个放置在包装 正面的右上部分，见图。
光笔和卡槽扫描器:只能识读一维条码
激光扫描器：只能识读排式二维条码和一维条码 图像式扫描器：识读一维条码，排式和矩阵式 二维条码
※按扫描的方式分类
单向扫描器
平台式扫描器
多向扫描器 悬挂式扫描器
全悬式全向激光扫描器
常用的条码识读设备
常用的一维条码识读设备有激光枪、CCD扫描器、光笔 与卡槽式扫描器、全向扫描平台。
数据采集器
第二章 条码技术
条形码发明的年代
年 1949 1973 1972 1974 1976 1981 1983 条形码名称 Bull’s Eye Code(公 牛眼码) UPC Codabar 39码 EAN Code 128 Code 93 发明人或公司 特殊意义 N. Joe Woodland, 第一个条码 Bernard Silver IBM 首次大规模应用的条码 Monarch Marking System David C. Allias 第一个商业性文数字条码 (Intermec) 后成为一个国际性组织 欧洲EAN协会
UPC码
UPC码是最早大规模应用的条码，其特性是一种长度 固定、连续性的条码，适用于加拿大及北美地区。UPC码 仅用来表示数字，字码集为数字0-9。
P32 表2-1
EAN码
EAN是由数字组成的编码，它有两个版本： • 13位数字组成的标准EAN13码 • 8位数字组成的压缩EAN8码
EAN码
模块组合型条码，模块是组成条码的最基本宽度单位， 宽度为0.33mm。在条码符号中，标识数字的每个条码字符均 由两个条和两个空组成，条和空分别有1-4个同一宽度的深、 浅颜色的模块组成，一个模块的条表示二进制的“1”，一个 模块的空表示二进制的“0”。每个条码字符共有7个模块，按 规定每个字符在外观上包含的条和空的个数必须各为2，相邻 元素如果相同，则从外观上合并为一个条或空。
12个字符，39条码则为非定长条码。
双向可读性
条码符号的双向可读性是指：从左右两侧开始扫描都 可以被识别的特性。 绝大数码制都具有双向可读性，不仅仅是条码符号本 身的特性，也是条码符号和扫描设备的综合特性。 扫描方向的的判定是通过起始符和终止符来完成。
6 条码的校验与纠错方式
条码基本常识

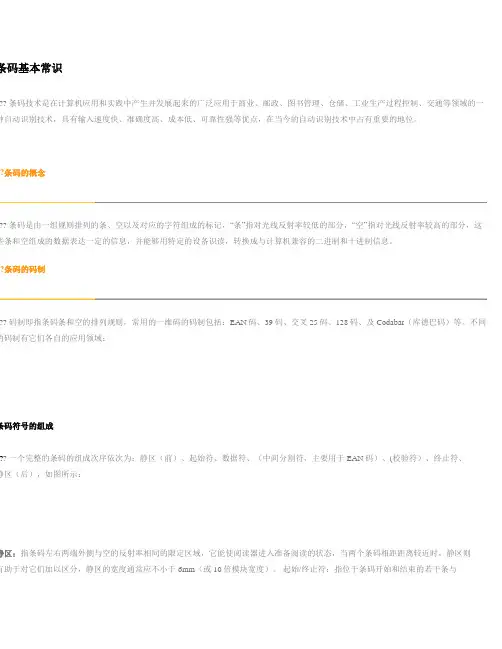

条码基本常识?? 条码技术是在计算机应用和实践中产生并发展起来的广泛应用于商业、邮政、图书管理、仓储、工业生产过程控制、交通等领域的一种自动识别技术，具有输入速度快、准确度高、成本低、可靠性强等优点，在当今的自动识别技术中占有重要的地位。
?条码的概念?? 条码是由一组规则排列的条、空以及对应的字符组成的标记，“条”指对光线反射率较低的部分，“空”指对光线反射率较高的部分，这些条和空组成的数据表达一定的信息，并能够用特定的设备识读，转换成与计算机兼容的二进制和十进制信息。
?条码的码制?? 码制即指条码条和空的排列规则，常用的一维码的码制包括：EAN码、39码、交叉25码、128码、及Codabar（库德巴码）等。
不同的码制有它们各自的应用领域：条码符号的组成?? 一个完整的条码的组成次序依次为：静区（前）、起始符、数据符、（中间分割符，主要用于EAN码）、(校验符）、终止符、静区（后），如图所示：静区：指条码左右两端外侧与空的反射率相同的限定区域，它能使阅读器进入准备阅读的状态，当两个条码相距距离较近时，静区则有助于对它们加以区分，静区的宽度通常应不小于6mm（或10倍模块宽度）。
起始/终止符：指位于条码开始和结束的若干条与空，标志条码的开始和结束，同时提供了码制识别信息和阅读方向的信息。
数据符：位于条码中间的条、空结构，它包含条码所表达的特定信息。
模块的概念?? 构成条码的基本单位是模块，模块是指条码中最窄的条或空，模块的宽度通常以mm或mil（千分之一英寸）为单位。
构成条码的一个条或空称为一个单元，一个单元包含的模块数是由编码方式决定的，有些码制中，如EAN码，所有单元由一个或多个模块组成；而另一些码制，如39码中，所有单元只有两种宽度，即宽单元和窄单元，其中的窄单元即为一个模块。
?条码的几个参数?? 密度（Density）：条码的密度指单位长度的条码所表示的字符个数。
对于一种码制而言，密度主要由模块的尺寸决定，模块尺寸越小，密度越大，所以密度值通常以模块尺寸的值来表示（如5mil）。
条形码知识.
8.自校验特性 条码符号的自校验特性是指条码字符本身具有校验特性。 若在一条码符号中，一个印刷缺陷（例如，因出现污点把 一个窄条错认为宽条）不会导致替代错误，那么这种条码 就具有自校验功能。 例如39条码，库德巴条码，交插25条码都具有自校验功能； EAN和UPC条码，93条码等都没有自校验功能。
2.交插25条码 交插25条码是一种条、空均表示信息的连续型、非定长、具有自校验 功能的双向条码。它的字符集为数字字符0-9. 交插25条码（interleaved 2 of 5 bar code）是在25条码的基础上发展 起来的，由美国的Intermec公司与1972年发明的。 主要应用于运输、仓储、工业生产线、图书情报等领域的自动识别管 理。 条码符号从左到右，表示奇数为数字符的条码数据由条组成，表示偶 数位数字符的条码数据符有空组成。组成条码符号的条码字符个数为 偶数。当条码字符所表示的字符个数为奇数时，应在字符串左端添加 “0”.
条码符号的结构
条码的分类
一维条码（按照应用可分） 物流条码：EAN码和UPC码。 二维条码（按照构成原理，结构形状的差异可分） 行排式二维条码（2D stackde bar code） 矩阵式二维条码（2D matrix bar code）
条码的编码理论概述 编码方法
编码容量
纠错方式
1.代码的编写方法 代码的编码系统是条码的基础，不同的编码系统规定了不同用途的台面 的数据格式，含义及编码原则。 对商品进行标识，应该选用全球统一标识系统(EAN-UCC系统)用于标识 商品的商品标识代码（identification code for commodity）该系统包括 EAN/UCC-13、EAN/UCC-12等三种代码结构。
1.条码的基础概念
第二章条码的基础知识
7
条码的连续性与非连续性
工业工程与物流管理教研室
8
2．条码基本概念
➢ 定长条码与非定长条码 定长条码是指条码字符个数固定的条码,它仅能够表示固定个数的代码.如
EAN/UPC条码,仅能表示12个字符 非定长条码是指条码字符个数不固定的条码,能表示可变字符个数的代码.
如39条码
➢ 双向可读性
➢ 自校验特性
模块组配编码
模块组配法 商品条码模块的标准 宽度是0.33mm，它的 一个字符由两个条和 两个空构成，每一个 条或空由1-4个标准 宽度模块组成。 ·
17
一个标准宽度的条模块表示二进制的“1”， 而一个标准宽度的空模块表示二进制的 “0”。
工业工程与物流管理教研室
18
3 编码容量
➢ 宽度调节法编码容量 仅有两种宽度单元的条码符号，即编码容量为：C(n，k)，这里，C(n，
工业工程与物流管理教研室
20
4 纠错方式
➢ 一维码在纠错上主要采用校验码的方法。即从代码位置序号第二 位开始，所有的偶（奇）数的数字代码求和的方法来校验条码的 正确性。校验的目的是保证条空比的正确性。
工业工程与物流管理教研室
21
4 纠错方式
➢ 二维码在保障识读正确方面采用了更为复杂、技术含量更高的方法。例如 PDF417码，在纠错方法上采用索罗门算法，见图。不同二维条码可能采用不 同的纠错算法。纠错是为了当二维条码存在一定局部破损情况下还能采用替 代运算还原出正确的码词信息。
工业工程与物流管理教研室
11
第二节 条码的编码理论概述
➢ 代码编码方法 ➢ 条码编码方法 ➢ 编码容量 ➢ 纠错方式 ➢ 条码符号集与符号密度
工业工程与物流管理教研室
商品条码基本知识与应用指南
商品条码基本知识与应用指南一、商品条码基本知识 （一）什么是商品条码商品条码是由一组规则排列的条、空及其对应代码组成，是表示商品特定信息的标识。
商品条码标识商品的核心是一组数字代码。
这组数字通过一套规范、符合国际标准的注册与编码体系，在全球范围内实现对商品项目的唯一识别。
同时，它采用一组规则排列的条、空与这组代码相对应，使这组代码能够被自动识别与采集。
商品条码技术极大地推动了商业信息化、自动化的发展，实现了全球范围内的商品信息交换。
商品条码标识的对象包括零售商品、非零售商品和物流单元。
零售商品是指在零售端通过POS 扫描结算的商品，如作为一个零售商品单元卖给最终消费者的一听啤酒或一瓶洗发水和一瓶护发素的组合包装等。
非零售商品是指不通过POS 扫描结算的用于配送、仓储或批发等操作的商品，如不通过POS 扫描结算的内装20条的一箱香烟、内装24瓶的一箱啤酒等。
物流单元是指为了便于运输或仓储而建立的临时性组合包装，在供应链中需要对其每个运输单元进行跟踪与识别，如装有100箱香烟的一个集装箱、装有10箱啤酒的一个托盘等。
零售商品、非零售商品和物流单元在整个供应链的各环节中的关系见图1。
零售商品的商品条码标识是非零售商品、物流单元的商品条码标识的基础。
因此，下面重点介绍零售商品的商品条码标识。
关于非零售商品、物流单元的商品条码标识可以参见GB/T 16830《储运单元条码》、GB/T 19251《贸易项目的编图1 零售商品、非零售商品和物流单元在整个供应链的各环节中的关系码与符号标记导则》、GB/T 15425《EAN ∙UCC 系统 128条码》、GB/T 16986《EAN ∙UCC 系统 应用标识符》等国家标准。
（二）商品标识代码的结构目前国际上最常见的用于标识零售商品的商品标识代码为EAN/UCC-13代码，由厂商识别代码、商品项目代码和校验码共13位数字组成。
在我国，厂商识别代码由中国物品编码中心分配和管理，商品项目代码由注册了厂商识别代码的商品条码系统成员按国家标准的规定编制、管理，校验码用于校验前面12位代码编码的正误，其计算方法可参见GB 12904国家标准，一般由标准的条码制作软件自动生成。
条码基础知识

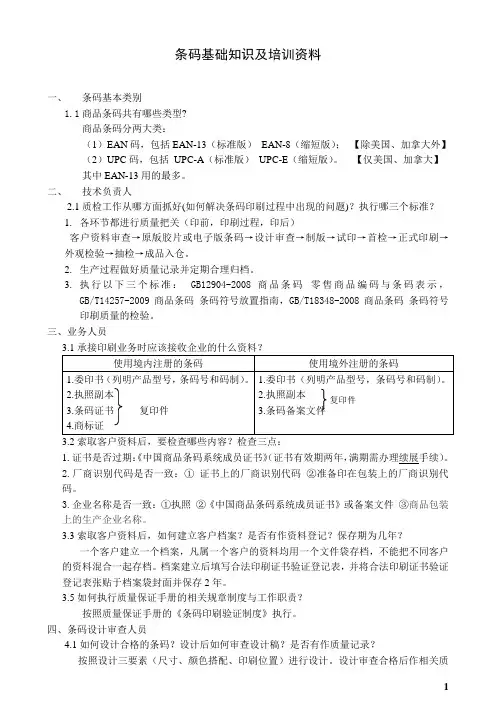

条码基础知识及培训资料一、条码基本类别1.1商品条码共有哪些类型?商品条码分两大类：（1）EAN码，包括EAN-13（标准版）EAN-8（缩短版）；【除美国、加拿大外】（2）UPC码，包括UPC-A（标准版）UPC-E（缩短版）。
【仅美国、加拿大】其中EAN-13用的最多。
二、技术负责人2.1质检工作从哪方面抓好(如何解决条码印刷过程中出现的问题)？执行哪三个标准？1.各环节都进行质量把关（印前，印刷过程，印后）客户资料审查→原版胶片或电子版条码→设计审查→制版→试印→首检→正式印刷→外观检验→抽检→成品入仓。
2.生产过程做好质量记录并定期合理归档。
3.执行以下三个标准：GB12904-2008 商品条码零售商品编码与条码表示，GB/T14257-2009商品条码条码符号放置指南，GB/T18348-2008商品条码条码符号印刷质量的检验。
三、业务人员3.1承接印刷业务时应该接收企业的什么资料？3.2索取客户资料后，要检查哪些内容？检查三点：1.证书是否过期：《中国商品条码系统成员证书》（证书有效期两年，满期需办理续展手续）。
2.厂商识别代码是否一致：①证书上的厂商识别代码②准备印在包装上的厂商识别代码。
3.企业名称是否一致：①执照②《中国商品条码系统成员证书》或备案文件③商品包装上的生产企业名称。
3.3索取客户资料后，如何建立客户档案？是否有作资料登记？保存期为几年？一个客户建立一个档案，凡属一个客户的资料均用一个文件袋存档，不能把不同客户的资料混合一起存档。
档案建立后填写合法印刷证书验证登记表，并将合法印刷证书验证登记表张贴于档案袋封面并保存2年。
3.5如何执行质量保证手册的相关规章制度与工作职责？按照质量保证手册的《条码印刷验证制度》执行。
四、条码设计审查人员4.1如何设计合格的条码？设计后如何审查设计稿？是否有作质量记录？按照设计三要素（尺寸、颜色搭配、印刷位置）进行设计。
设计审查合格后作相关质量记录。
条码的基础知识
2．3纠错方式
• 一维码 在纠错上主要采用校验码的方法。 一维码在纠错上主要采用校验码的方法 。 在纠错上主要采用校验码的方法 即从代码位置序号第二位开始， 即从代码位置序号第二位开始 ， 所有的 偶 （ 奇 ） 数的数字代码求和的方法来校 验条码的正确性。 校验的目的是保证条 验条码的正确性 。 空比的正确性。 空比的正确性。
ቤተ መጻሕፍቲ ባይዱ
1．常用条码术语 ．
空白区 起始符 第一个字符对 第二个字符对 终止符 空白区
1234
2．条码基本概念
• • • • • • （1）码制 ） （2）条码字符集 ） （3）连续性与非连续性 ） （4）定长条码与非定长条码 ） （5）双向可读性 ） （6）自校验特性 ）
3．条码符号的结构 ．
│空白区│起始字符 │ 数据字符 │ 校验字符 │ 终止字符 │空白区 │ 空白区│
码制设计及选用码制时需要考虑的因素
• • • • • • 条码符号的密度； 条码符号的密度； 定条码字符宽度； 定条码字符宽度； 结构的简单性； 结构的简单性； 对扫描速度变化的适应性； 对扫描速度变化的适应性； 所有字符应有相同的条数； 所有字符应有相同的条数； 尽可能大的允许误差。 尽可能大的允许误差。
第三节 条码识读基本原理
• 1．条码符号的光学特性 条码符号是由宽窄不同，反射率不同的 条、空按照一定的编码规则组合起来的 一种信息符号。 • 2．光电转换、信号放大及整形 光电转换、
2．光电转换、信号放大及整形 光电转换、
• 扫描器接收到的光信号需要经光电转换器转换成电信号并通过放大电路进行 放大。由于扫描光斑具有一定尺寸、 放大。由于扫描光斑具有一定尺寸、条码印刷时的边缘模糊性以及一些其他 原因，经过电路放大的条码电信号是一种平滑的起伏信号， 原因，经过电路放大的条码电信号是一种平滑的起伏信号，并不呈现象条码 符号亮暗条之间泾渭分明的特征，这种信号边缘常被称为条码的“ 符号亮暗条之间泾渭分明的特征，这种信号边缘常被称为条码的“模拟电信 见图条码的扫描信号。 号”，见图条码的扫描信号。这种信号还须经整形电路尽可能准确地将边缘 恢复出来，变成通常所说的“数字信号” 恢复出来，变成通常所说的“数字信号”。
条形码基本知识教程
目 录第一章 条形码概述 (1)第一节 条形码的发展历史 (1)第二节 一维条形码简述 (3)第三节 一维条形码系统的运作 (3)第四节 一维条形码规格的内容 (5)第五节 一维条形码技术 (6)第六节 一维条形码符号的结构 (7)第七节 条形码基本术语 (7)第二章 一维条形码的码制 (9)第一节 UPC 码 (9)第二节 EAN 8 码 / EAN 13 码 (11)第三节 ISBN 码 /ISSN 码 (14)第四节 Code 39 码 / 三九码 (15)第五节 Code 128 码 (17)第六节 条形码的码制区分对比表 (18)第三章 二维条形码概述 (20)第一节 二维条形码的起源 (20)第二节 二维条形码的基本概念 (20)第三节 二维条形码与一维条码的比较 (21)第四节 二维条码与磁卡、IC 卡、光卡之比较 (22)第五节 二维条形码的分类 (22)第六节 二维条形码识读设备 (23)第七节 二维条形码的应用范围 (23)第八节 二维条形码的国际标准 (24)第四章 二维条形码的码制 (26)第一节 PDF417 码 (26)第二节 Maxicode 码 (29)第三节 Datamatrix 码 (31)第四节 Code 16K 码 (32)第五节 Code 49 码 (33)第六节 Code one 码 (33)第七节 QR Code 码 (34)第八节 龙贝码 (36)第五章 一维与二维条形码的区别 (38)第六章 二维条形码的应用 (40)第七章 商品条形码 (41)附：条形码的国家标准 (42)第一章 条形码概述第一节 条形码的发展历史条形码最早出现在 20 世纪 40 年代，但得到实际应用和发展还是在 20 世纪 70 年代左右。
现在世界上的各个国家和地区都已普遍使用条形码技术，而且它正在快 速的向世界各地推广，其应用领域越来越广泛，并逐步渗透到许多技术领域。
20 世纪 40 年代，美国乔∙伍德兰德（Joe Wood Land）和伯尼∙西尔沃（Berny Silver）两 位工程师就开始研究用代码表示食品项目及相应的自动识别设备，于 1949年获得了美国专利。
第二讲 条码的基础知识_条码识别技术
2．2 条码符号编码方法
（2）模块组配法
商品条码模块的标 准宽度是0.33mm， 它的一个字符由两 个条和两个空构成， 每一个条或空由14个标准宽度模块 组成。
条码符号中，条与空是由标准 宽度的模块组合而成。一个标 准宽度的条模块表示二进制的 “1”，而一个标准宽度的空模 块表示二进制的“0”。
EAN/UPC条码字符集示意图
1．25条码 2．交插25条码 3．39条码 4．库德巴条码
1．25条码
25条码是一种只有条表示信息的非连续型条码。 每一个条码字符由规则排列的5个条组成，其中有 两个条为宽单元，其余的条和空，字符间隔是窄 单元，故称之为“25条码”。
1．25条码
25条码的字符集为数字字符0-9。25条码由左 侧空白区、起始符、数据符、终止符及右侧空 白区构成。空不表示信息，宽条的条单元表示 二进制的“1”，窄条的条单元表示二进制的 “0”，起始符用二进制“110”表示（二个宽条 和一个窄条），终止符用二进制“101”表示 （中间是窄条，两边是宽条）。
2．3 编码容量
代码的编码容量 代码的编码容量即每种代码结构可能编制的代码 数量的最大值。例如，EAN/UCC-13代码的结构 一，有5位数字可用于编制商品项目代码，在每 一位数字的代码均无含义的情况下，其编码容量 为100000，所以厂商如果选择这种代码结构，最 多能标识100000种商品。
第二节 条码的编码理论概述
条码技术涉及了两种类型的编码方式： 一种是代码的编码方式；另一种是条码 符号的编码方式。 代码的编码规则规定了由数字、字母或 其他字符组成的代码序列的结构， 条码符号的编制规则规定了不同码制中 条、空的编制规则及其二进制的逻辑表 示设置。
条码识别技术基础知识
条码识别技术基础知识一、概括条码识别技术，简单来说就是一种能够快速读取条码信息的技术。
你没听错就是像咱们平时扫一扫二维码那样的技术，这可是如今生活中不可或缺的一部分呢！无论是超市的收银台，还是手机支付，甚至是身份证、物流信息，都离不开条码识别技术。
它的应用广泛，已经渗透到我们生活的方方面面。
那么关于条码识别技术的基础知识，你想了解吗？那就跟我一起走进这个神奇的世界吧！1. 介绍条码识别技术的概念及发展历程条码识别技术，简单来说就是通过扫描条码，获取其中的信息。
这项技术的出现，可以说是现代信息社会的一大革命。
从最初的手工记录，到现在的电子化扫描，条码识别技术的发展可谓是日新月异。
我们今天所熟知的条码识别技术，是从何时开始发展的呢？又是如何逐渐走入我们生活的呢？让我们一起来了解一下吧。
早在上个世纪，随着商业的快速发展，商品信息的记录和管理变得越来越重要。
手工记录的方式既繁琐又容易出错，于是人们开始寻找一种更快捷、准确的方式来记录商品信息。
就这样条码识别技术应运而生，从最初的简单条码，到现在的复杂二维码，条码识别技术经历了数十年的发展，不断地完善和优化。
如今它已经渗透到我们生活的方方面面，无论是超市的商品管理、物流的货物追踪，还是手机的支付应用，都离不开它。
每一次的扫码操作，都是条码识别技术在背后默默的支持和帮助。
它不仅改变了我们的生活方式，更让我们的生活变得更加便捷和高效。
这就是条码识别技术的魅力所在。
2. 阐述条码识别技术在现代社会的应用及其重要性条码识别技术在现代社会中的应用越来越广泛，它已经深入到我们生活的方方面面。
你是否注意到，每次在超市购物结账时，商品上的条码被扫描器轻轻一扫，瞬间就能完成商品的识别和价格计算？这就是条码识别技术在零售业的典型应用，不仅如此条码还出现在我们的物流、制造业、医疗、交通等诸多领域。
想象一下如果没有条码识别技术，物流行业可能会面临巨大的挑战。
每一件货物都需要人工记录、分类、查找，这无疑会增加大量的人力成本和时间成本。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2019/9/18
17
39码条码字符集表（部分省略）
字符 0 1 2 3 4 5 6 7 8 9 A B C D
2019/9/18 ……….
BSBSBSBSB
ASCII值
000110100
48
100100001
49
001100001
50
101100000
51
000110001
52
100110000
第二章 条码基础知识
• 第一节 条码的基本概念、符号结构及分类
• 2.1.1条码的基本概念 • 2.1.2条码的符号结构 • 2.1.3条码的分类
• 第二节 条码的编码理论概述
• 2.2.1代码的编码方法 • 2.2.2条码符号的编码方法 • 2.2.3编码容量 • 2.2.4条码的校验与纠错方式
• 第三节 几种常见的条码
• 库德巴码的每一个字符由7个单元（4条3空）组成，其中3 个是宽单元，其余是窄单元。起始符和终止符只能是 ABCD中的任何一个，数据的中间不能出现英文字母。如 果你发现一个条码下的字符串两头都是一个英文字母，它 就很可能是库德巴码了。ABCD用作终止符时，亦可分别 用TN#E来代替。
2019/9/18 练习：请画出“A1258B”的库德巴码
2019/9/18
9
2.条码符号的编码方法
• 2、模块组配法：条码符号的字符由若干个模块组 成，条和空是由模块组合而成的，一个模块宽度 的条模块表示二进制的“1”，一个模块宽度的空 模块表示二进制的“0”。
• 用模块组配法编码的条码有EAN条码、UPC条码、 CODE-128码等
2019/9/18
• a.宽度调节编码法
• b.模块组配编码法
2019/9/18
8
2.条码符号的编码方法
• ——宽度调节法：条码符号中的条和空由宽、窄 两种单元组成的条码编码方法。窄单元（无论条 和空）表示逻辑值“0”，宽单元（无论条和空） 表示逻辑值“1”，宽单元是窄单元的2-3倍。
• •
• 采用这种方法编码的条码有交插25码、39码、库 德巴码等。
• “三九条码”是一种条、空均表示信息的非连续型、非定 长、具有自校验功能的双向条码。三九条码主要应用在运 输、仓储、工业生产线、图书情报、医疗卫生等领域。
• “库德巴码”是一种条、空均表示信息的非连续型、非定 长、具有自校验功能的双向条码。它广泛应用于医疗卫生 和图书馆行业，也用于邮政快件上。
2019/9/18
2019/9/18
12
第三节 几种常见的条码
• 全世界曾经使用过的条码种类有上百种之多，常 用的条码也有一、二十种。除了商品条码之外， 较常见的还有25码（industrial 2 of 5），交插25 码（Interleaved 2 of 5）、code-39码、code-93 码、库德巴码（codabar）、code-128码等。这 些条码的应用没有明确规定，原则上可以应用于
示信息，所以25码的所有的空宽度相同。25码的
起始符是三个条，分别是“宽宽窄”（110）， 终止符也是三个条，是“宽窄宽”（101）。字 符集为数字0-9.如图：
2019/9/18
14
几种常见的条码
• 二、交插25码：
• 交插25码是一种条、空均表示信息的连续性、非定长、
可自校验的双向条码。
• 交插25码是在25码的基础上改良的一种码制，不仅条表示 信息，空也表示信息，因此增加了条码的密度 。每个条 码数据符由5个单元组成。2个宽单元，其余为窄单元。条 码符号从左到右，奇数位条码数据符用条组成，偶数位字 符由空组成。组成条码字符个数为偶数。当要表示的字符 个数为奇数时，应在字符串左端加“0”。
示，这也是判定39码的一个依据。由于组成一个符号的条码中都只有一
个宽空，所以稍远一点整体看39码的时候，会看到比较规律的每隔一定
的宽度就有一个宽空这样的现象。
•
39条码可编码的字符集包括：
• 1.A-Z和0-9的所有数字字母
• 2.特殊字符：空格，＄，%，＋，－，·，/
• 3.起始符/终止符
• 如图：
• 如25码：
• 条码密度：单位长度的条码所表示的条码字符的个数。
2019/9/18
4
1.基本概念
• f.定长条码和非定长条码：
• 定长条码：条码字符个数固定的条码
• 非定长条码：条码字符个数不固定的条码
• 例如：EAN-13条码是定长条码，EAN-128条码为 非定长条码
• g.双向可读性：从左右两侧开始扫描都可被是别 的特性。
• d.字符集：字符集是指某种码制的条码符号可以 表示的字母、数字和符号的集合。他们有的指标 是数字，有的既可以表示数字也可以表示字母。
2019/9/18
3
1.基本概念
• e.连续性与非连续性： • 连续性：每个条码字符之间不存在间隔，条和空均表示信
息，条码密度较高。 • 如交插25码：
• 非连续性：每个条码字符之间存在间隔，条表示信息，空 不表示信息，条码密度较低。
任何自动识别系统中。也有一些行业规范规定使
用某种码制，比如快递行业使用的运单上大都是 使用的code-39码，美国规定输血的血袋上使用库 德巴码。
2019/9/18
13
几种常见的条码
• 一、25码：
• 25码是一种只有条表示信息的非连续型条码。 • 25码由规则排列的5个条组成，其中2个宽单元，
其他窄单元。由于25码只用条表示信息，空不表
10
3.编码容量
• a.代码的编码容量：指每种代码结构可能编制的代码数量的最
大值。如EAN/UCC-13代码中，若采用5位数字表示商品项目 代码的结构，则其编码容量为100000.
• b.条码字符的编码容量
• ——宽度调节法编码的编码容量：
•
C(n,k)=n(n-1)……(n-k+1)/k！（n表示每一字符中所含的
• 第四节 条码识读基本原理
• 2.4.1 条码符号的光学特性 • 2.4.2 光电转换、信号放大及整形
2019/9/18
1
第一节 条码的基本概念、符号 结构及分类
• 1.基本概念 • a.条码：条码是由一组规则排列的条、空及
其对应字符组成的标记，用以表示一定的 信息。如：
• b.代码：代码即一组用来表征客观事物的一 个或一组有序的符号。
19
小结
• 条码技术涉及了两种类型的编码方式：一种 是代码的编码方式；一种是条码符号的编码 方式。条码的编码方法是指条码中条空的编 码规则以及二进制的逻辑表示的设置。一般 来说，条码的编码方法有两种：模块组配法 和宽度调节法。
• 条码字符的编码容量即条码字符集中所能表 示的字符数的最大值。编码容量限制了条码 字符集所能包含的字符个数的最大值。
• 上图中：6901234567892就是一组代码
2019/9/18
2
1.基本概念
• c.码制：码制是指条码符号的类型，每种类型的 条码符号都是由符合特定编码规则的条和空组合 而成。每种码制都具有固定的编码容量和所规定 的条码字符集。如EAN条码、UPC条码、UCCEAN-128码，交插25码、39码、93码、库德巴码 等。
• h.自校验特性：条码本身具有校验特性。自校验 特性是由编码结构决定的，设置者在设置码制时 必须考虑自校验功能。
2019/9/18
5
1.基本概念
• i.条码密度：单位长度的条码所表示的条码 字符的个数。
• j.条码质量：指条码的印制质量，其判定主 要从外观、条（空）反射率、条（空）尺 寸误差、空白区尺寸、条高、数字和字母 的尺寸、校验码、译码正确性、放大系数、 印刷厚度、印刷位置等几个方面进行。
21
第四节 条码识读的基本原理
• 1．条码符号的光学特性 条码符号是由宽窄不同，反射率不同的条、 空按照一定的编码规则组合起来的一种信 息符号。
• 2．光电转换、信号放大及整形
2019/9/18
22
2019/9/18
END
23
人有了知识，就会具备各种分析能力， 明辨是非的能力。 所以我们要勤恳读书，广泛阅读， 古人说“书中自有黄金屋。 ”通过阅读科技书籍，我们能丰富知识， 培养逻辑思维能力； 通过阅读文学作品，我们能提高文学鉴赏水平， 培养文学情趣； 通过阅读报刊，我们能增长见识，扩大自己的知识面。 有许多书籍还能培养我们的道德情操， 给我们巨大的精神力量， 鼓舞我们前进。
2019/9/18
16
几种常见的条码
• 三、39码：
•
39码是一种条、空均表示信息的非连续性、非定长、可自校验的双
向条码。
•
39码每一条码字符由9个单元组成（五个条加四个空）表示一个字
符，其中3个宽单元，其余为窄单元。条码字符间用一个空来将条码字
符分隔开。39码还有一个规定，就是起始符和终止符都用“ * ”号来表
2019/9/18
20
几种码制的比较
• “二五条码”是一种只有条表示信息的非连续性条码，它 是最简单的条码，主要用于包装、运输和国际航空系统为 机票进行顺序编号等。
• “交插二五码”是一种条、空均表示信息的连续型、非定 长、具有自校验功能的双向条码。交插二五码起初广泛应 用于运输、仓储、工业生产线、图书情报等领域的自动识 别管理。
2019/9/18
6
2.条码的符号结构
供人识读字符
2019/9/18
பைடு நூலகம்
7
第二节 条码的编码理论
• 1.代码的编码方法：不同的编码系统规定了 不同用途的代码的数据格式、含义及编码 规则。编制代码需遵循相关标准和规范， 根据具体情况选择合适的代码结构，根据 唯一性、无含义性、稳定性原则进行编制。
