华南理工大学《电工与电子技术》试卷1

华南理工大学《电工与电子技术》考试试卷 第 1 页（共 8 页）向压降不计，则输出电压 u O 的波形为图 2 中()。

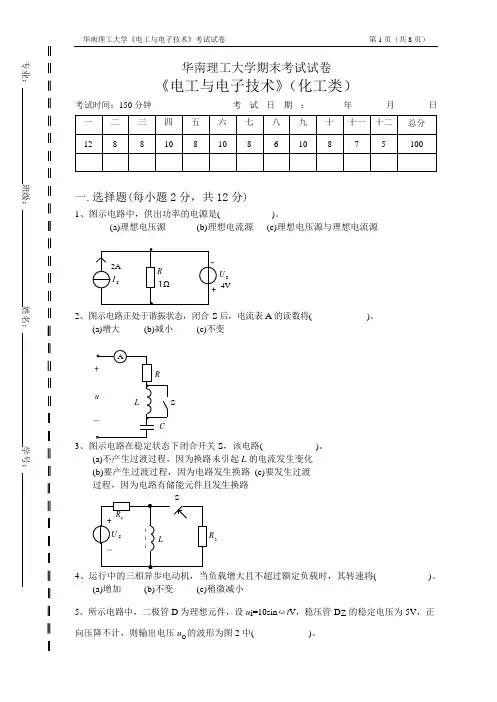

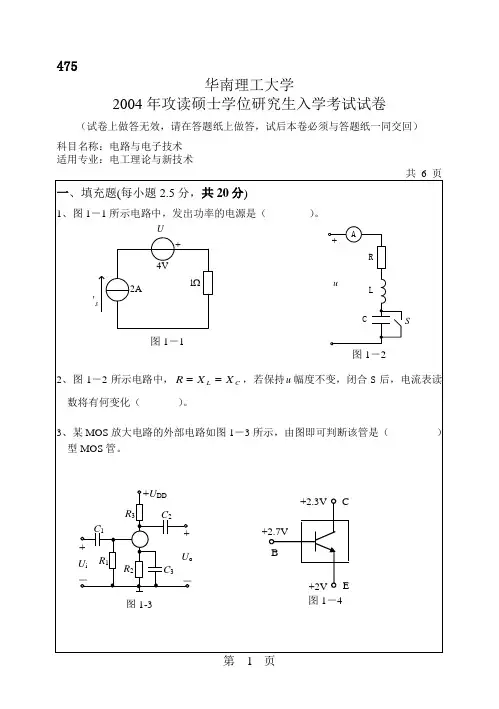

华南理工大学期末考试试卷《电工与电子技术》（化工类）考试时间：150 分钟 考 试 日 期 ：年 月日一.选择题(每小题 2 分，共 12 分)1、图示电路中，供出功率的电源是( )。

(a)理想电压源 (b)理想电流源 (c)理想电压源与理想电流源U S 4V2、图示电路正处于谐振状态，闭合 S 后，电流表 A 的读数将()。

(a)增大 (b)减小 (c)不变S3、图示电路在稳定状态下闭合开关 S ，该电路( )。

(a)不产生过渡过程，因为换路未引起 L 的电流发生变化 (b)要产生过渡过程，因为电路发生换路 (c)要发生过渡过程，因为电路有储能元件且发生换路R 24、运行中的三相异步电动机，当负载增大且不超过额定负载时，其转速将( )。

(a)增加 (b)不变 (c)稍微减小5、所示电路中，二极管 D 为理想元件，设 u i =10sin ωt V ，稳压管 D Z 的稳定电压为 5V ，正华南理工大学《电工电子技术》考试试卷 第 2 页（共 8 页）OD5图1(b)tt(c)图26、电路如图所示，当 R L 的值由大变小时，I L 将()。

(a)变大 (b)变小 (c)不变二、图示电路中，已知:U S =15V ，I S1=3A ，I S2=2A ，R 1=3Ω，R 2=8Ω，R 3=4Ω，R 4=12Ω，R 5=2Ω。

用戴维宁定理求电流 I 。

(8 分)U S1B三、如图所示的正弦交流电路中，电源频率为 50Hz ，L =0.138H ，电流有效值 I C =2A ， I R =1.414A ，电路功率因数 cos ϕ=1。

试求 R 和 C 。

(8 分)四、线电压 U l =220V 的对称三相电源上接有两组对称三相负载，一组是接成三角形的感性 负载，每相功率为 4.84kW ，功率因数 cos ϕ=0.8；另一组是接成星形的电阻负载，每相阻值 为 10Ω，如图所示。

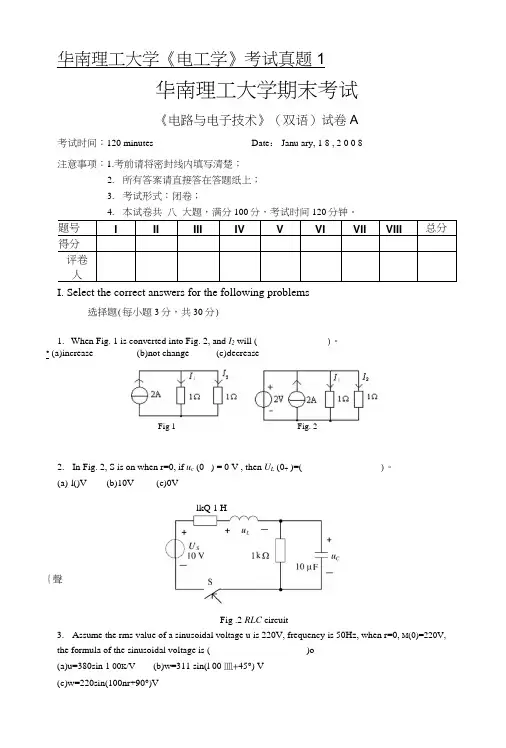

华南理工大学《电工学》考试真题1华南理工大学期末考试《电路与电子技术》（双语）试卷A考试时间：120 minutes Date： Janu ary, 1 8 , 2 0 0 8注意事项：1.考前请将密封线内填写清楚；2.所有答案请直接答在答题纸上；3.考试形式：闭卷；4.本试卷共八大题，满分100分，考试时间120分钟。

题号I II III IV V VI VII VIII总分得分评卷人I. Select the correct answers for the following problems选择题(每小题3分，共30分)1.When Fig. 1 is converted into Fig. 2, and I2 will ( )。

2.In Fig. 2, S is on when r=0, if u c (0_ ) = 0 V , then U L (0+ )=( )。

(a)-l()V (b)10V (c)0VFig .2 RLC circuit3.Assume the rms value of a sinusoidal voltage u is 220V, frequency is 50Hz, when r=0, M(0)=220V,the formula of the sinusoidal voltage is ( )o(a)u=380sin 1 00K/V(b)w=311 sin(l 00皿+45°) V(c)w=220sin(100nr+90°)V• (a)increase｛聲(b)not change (c)decreaseFig 1 Fig. 22lkQ 1 H4.Small signal equivalent circuit can be used for ( )•(a)dynamic analysis of a transistor amplifier(b)Q-point calculation of a transistor amplifier(c ) dynamic analysis and Q-point calculation of a transistor amplifier5.As shown in Fig.3, the two ideal diodes arc of the same type, w =3sin69ZV, M =3V, R=4kG, A ri then voltage up equal ( ).(a) 3V (b) 3sincotV6. In the followingcircuit, the MOSFEThas V to=lV,九=0, K=0.25mA/V, I D is ().(a) 1mA (b) 0.563mA (c) 0.5mA7.Fig. 5 shows a BJT amplifier, BJT works in ( )。

第1章电路的基本概念与基本定律??1.(单选题)? 如图所示电路中，电流实际方向为__A___。

A． e流向d B. d流向e C. 无法确定?2.(单选题)? 如图所示电路中，电流实际方向是由d流向e，大小为4A，电流I数值为__ C____。

A． 4A???????? B. 0A???????? C. ―4A?3.(单选题)? 电流与电压为关联参考方向是指??A????。

A. 电流参考方向与电压降参考方向一致B. 电流参考方向与电压升参考方向一致C. 电流实际方向与电压升实际方向一致D. 电流实际方向与电压降实际方向一致4.(单选题) 下面说法正确的是C。

A．电压源与电流源在电路中都是供能的。

B. 电压源提供能量，电流源吸取能量。

C. 电压源与电流源有时是耗能元件，有时是供能元件。

D. 以上说法都不正确。

5.(单选题) 计算元件功率时应注意和的正方向，当和的正方向一致时，计算公式＝，当和的正方向相反时，计算公式＝－，计算结果若＞0表示元件（吸收）功率，表明此元件起（负载）作用。

CA. 吸收，电源B. 发出，电源C. 吸收，负载D. 发出，负载6.(单选题) 额定值为110V，60W的一个白炽灯和额定值为110V，40W的一个白炽灯串联后接到220V的电源上，后果是（B）的白炽灯烧坏。

A. 40WB. 60WC. 40W和60W7.(单选题) 如图所示电路中，供出功率的电源是（A ）。

A. 理想电压源B. 理想电流源C. 理想电压源与理想电流源8.(单选题) 如图所示电路，电压源和电流源释放的功率分别为（ B ）A. 12W，-4WB.–12W，4WC. 12W，4WD.–12W，-4W9.(单选题) 电源电动势为3V，内电阻为0.3Ω，当外电路断开时，电路中的电流和电源端电压分为 A 。

A. 0A，3VB. 3A，1VC. 0A，0V10.(单选题) 电源电动势为3V，内电阻为0.3Ω，当外电路短路时，电路中的电流和电源端电压分为D。

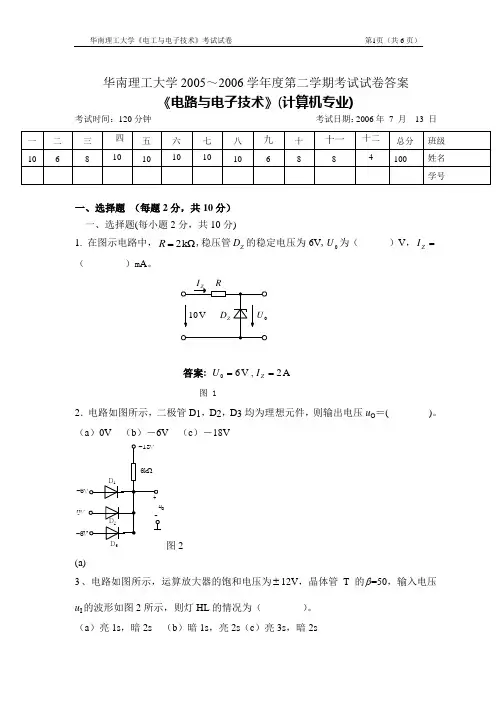

华南理工大学2005～2006学年度第二学期考试试卷答案《电路与电子技术》(计算机专业)考试时间：120分钟考试日期：2006年 7 月 13 日一、选择题 （每题2分，共10分） 一、选择题(每小题2分，共10分)1. 在图示电路中，kΩ2=R ,稳压管Z D 的稳定电压为6V ,0U 为（ ）V ，=Z I （ ）m A 。

答案: A 2,V 60==Z I U图 12．电路如图所示，二极管D 1，D 2，D 3均为理想元件，则输出电压u O ＝( )。

（a ）0V （b ）－6V （c ）－18V0V3--图2(a)3、电路如图所示，运算放大器的饱和电压为±12V ，晶体管T 的β=50，输入电压u I 的波形如图2所示，则灯HL 的情况为（ ）。

（a ）亮1s ，暗2s （b ）暗1s ，亮2s （c ）亮3s ，暗2s-∞＋图2(b)4. 在三相四线制供电系统中，电源的线电压与相电压之间的大小和相位的关系是（ 上的相电压对称。

中线的作用是保证负载,303 ∠=P l U U ）.5、全加器的逻辑状态表为( )。

(a)(b) (c)(b )二、（8分）已知电路如图所示。

试求：1、用戴维南定理或叠加原理求电流I 。

2、计算电流源的功率i P 。

A1Ω1解：1．A 1-=I2．W 5-=i P三、(8分)有一电感性负载，其阻抗角为30o 。

今欲并联电容来提高功率因数，设未并联电容前图（a ），电流表 A 的读数为5A ；并联电容后图（b ），A 1 = A 2 = A 3 =5A 。

请绘相量图说明所并电容过小还是过大。

u( a) （b ）解：设U 为参考向量，画出向量图 5分由向量图可见，3 I U 超前说明并联的电容过大，使电路成了容性电路。

3分四、图示电路原已稳定，已知：R =500Ω，C =100μF ，I S =6A ，t =0时将开关S 断开。

求S 断开后的i t R ()和i t C ()。

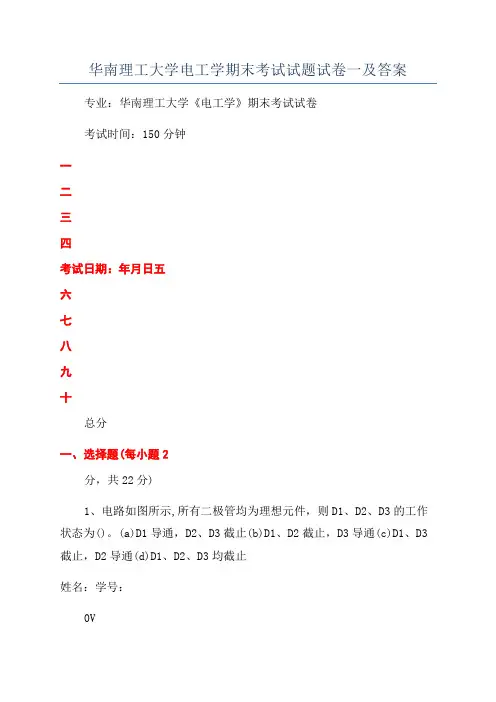

华南理工大学电工学期末考试试题试卷一及答案专业：华南理工大学《电工学》期末考试试卷考试时间：150分钟一二三四考试日期：年月日五六七八九十总分一、选择题(每小题2分，共22分)1、电路如图所示,所有二极管均为理想元件，则D1、D2、D3的工作状态为()。

(a)D1导通，D2、D3截止(b)D1、D2截止，D3导通(c)D1、D3截止，D2导通(d)D1、D2、D3均截止姓名：学号：0V+6V2、对功率放大电路的基本要求是在不失真的情况下能有()。

(a)尽可能高的电压放大倍数(b)尽可能大的功率输出(c)尽可能小的零点漂移3、一般晶闸管导通后，要想关断晶闸管，其条件是()。

(a)阳极与阴极之间加正向电压(b)阳极与阴极之间加反向电压(c)控制极与阴极之间加正向电压(d)控制极与阴极之间加反向电压4、在运算放大器电路中，引入深度负反馈的目的之一是使运放((a)工作在线性区，降低稳定性(b)工作在非线性区，提高稳定性(c)工作在线性区，提高稳定性5、测得某晶体管三个极的电位如图所示，则该管工作在()。

(a)放大区(b)饱和区(c)截止区7V2V6、比较电路如图所示，运算放大器A1、A2的饱和电压值大于双向稳压管的稳定电压值UZ，D1、D2为理想二极管，当ui>UR1时，uO等于()。

(c)-UZ(a)零(b)+UZUZuU7、逻辑电路如图所示，A=“1”时，C脉冲来到后D触发器()。

(b)置“1”(c)置“0”(a)具有计数器功能A8、欲使放大电路的输入电阻增加，输出电阻减小，应引入()。

(a)串联电压负反馈(b)串联电流负反馈(c)并联电压负反馈(d)并联电流负反馈9、逻辑图和输入A，B的波形如图所示，分析当输出F为“1”的时刻应是()。

(a)t1(b)t2(c)t3AA≥1FBt1t2t310、振荡电路如图所示，选频网络是由()。

(a)L1、C1组成的电路(b)L、C组成的电路11、在差动放大电路中，共模反馈电阻RE的作用是(UCC(c)L2、R2组成的电路2(a)对差模信号有很强的负反馈，使放大倍数稳定(b)对共模信号有很强的负反馈，抑制零点漂移(c)对任何信号均无负反馈，它可限制发射极静态电流二、(10分)电路如图所示，已知晶体管的β=80，rbe=1.3kΩ，UBE=0.6V，RB1=150kΩ，RB2=47kΩ，RC=3.3kΩ，RE1=200Ω，RE2=1.3kΩ，RL=5.1kΩ，要求：(1)计算静态工作点IB，IC，UCE；(2)画出微变等效电路；(3)计算输入电阻ri和输出电阻r0；(4)计算电压放大倍数Au。

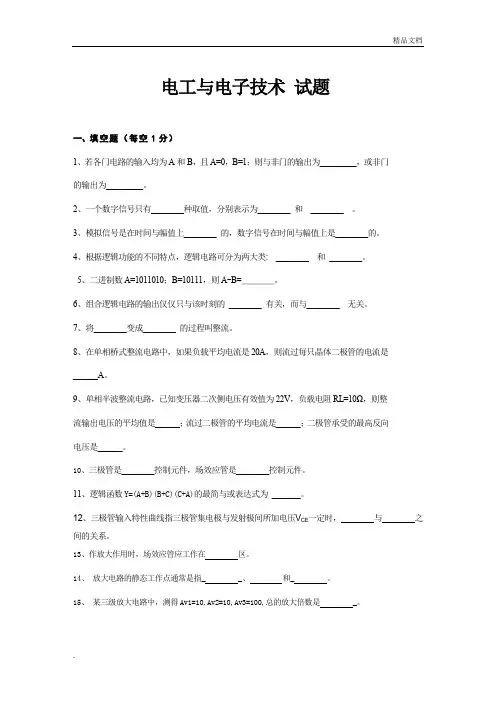

电工与电子技术试题一、填空题（每空1分）1、若各门电路的输入均为A和B，且A=0，B=1；则与非门的输出为_________，或非门的输出为_________。

2、一个数字信号只有________种取值，分别表示为________ 和________ 。

3、模拟信号是在时间与幅值上________ 的，数字信号在时间与幅值上是________的。

4、根据逻辑功能的不同特点，逻辑电路可分为两大类: ________ 和________。

5、二进制数A=1011010；B=10111，则A-B=＿＿＿＿。

6、组合逻辑电路的输出仅仅只与该时刻的________ 有关，而与________ 无关。

7、将________变成________ 的过程叫整流。

8、在单相桥式整流电路中，如果负载平均电流是20A，则流过每只晶体二极管的电流是______A。

9、单相半波整流电路，已知变压器二次侧电压有效值为22V，负载电阻RL=10Ω，则整流输出电压的平均值是______；流过二极管的平均电流是______；二极管承受的最高反向电压是______。

10、三极管是________控制元件，场效应管是________控制元件。

11、逻辑函数Y=(A+B)(B+C)(C+A)的最简与或表达式为_______。

12、三极管输入特性曲线指三极管集电极与发射极间所加电压V CE一定时，与之间的关系。

13、作放大作用时，场效应管应工作在区。

14、放大电路的静态工作点通常是指__、和_。

15、某三级放大电路中，测得Av1=10,Av2=10,Av3=100,总的放大倍数是_。

16、已知某小功率管的发射极电流IE=1.3mA ，电流放大倍数=49，则其输入电阻rbe= 。

17. 画放大器的直流通路时应将电容器视为 。

18. 放大器外接一负载电阻RL 后，输出电阻ro 将 。

19. 加法器，R1= Rf=R2=R3=10K Ω, 输入电压V1=10 mv ，V2=20 mv ，V3=30 mv ，则输出电压为 。

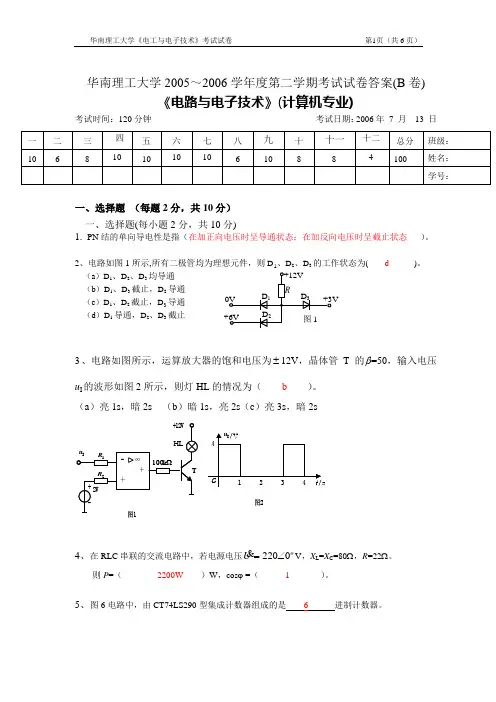

华南理工大学2005～2006学年度第二学期考试试卷答案(B 卷)《电路与电子技术》(计算机专业)考试时间：120分钟考试日期：2006年 7 月 13 日一、选择题 （每题2分，共10分）一、选择题(每小题2分，共10分)1. PN 结的单向导电性是指（在加正向电压时呈导通状态；在加反向电压时呈截止状态 ）。

2、电路如图1所示,所有二极管均为理想元件，则D 1、D 2、D 3的工作状态为( d )。

（a ）D 1、D 2、D 3均导通（b ）D 1、D 3截止，D 2导通 （c ）D 1、D 2截止，D 3导通 （d ）D 1导通，D 2、D 3截止3、电路如图所示，运算放大器的饱和电压为±12V ，晶体管T 的β=50，输入电压u I 的波形如图2所示，则灯HL 的情况为（ b ）。

（a ）亮1s ，暗2s （b ）暗1s ，亮2s （c ）亮3s ，暗2s-∞＋图24、在RLC 串联的交流电路中，若电源电压o U0220∠= V ，X L =X C =80Ω，R =22Ω。

则P =（ 2200W ）W ，cos ϕ =（ 1 ）。

5、图6电路中，由CT74LS290型集成计数器组成的是 6 进制计数器。

二、（8分）图示电路中，已知：U S = 8V ，I S1= 2A ，I S2= 4A ，R 1= 4Ω，R 2= 5Ω，R 3= 6Ω。

用戴维宁定理求电流I ，说明电压源是发出还是吸收功率，并计算其数值。

I S 2解：断开R 3支路，求开路电压U OCB S 2U OC =U AB = －R 1(I S2－I S1)－R 2I S2= -28V ；再求等效电阻R 0 = R AB = R 1+R 2 = 9Ω画出等效电路U B3S根据等效电路求 A .R R U U I OCS 4230=+-=电压源P = -U S I = -19.2W 发出功率12三、(8分)在图示电路中，已知i =0.2sin(600t +45︒)A ，R =20Ω，感抗X L =20Ω，容抗X C =30Ω。

电力电子技术试题1、请在空格内标出下面元件的简称：电力晶体管GTR；可关断晶闸管GTO ；功率场效应晶体管MOSFET；绝缘栅双极型晶体管IGBT；IGBT是MOSFET 和GTR 的复合管。

2、晶闸管对触发脉冲的要求是要有足够的驱动功率、触发脉冲前沿要陡幅值要高和触发脉冲要与晶闸管阳极电压同步。

3、多个晶闸管相并联时必须考虑均流的问题，解决的方法是串专用均流电抗器。

4、在电流型逆变器中，输出电压波形为正弦波波，输出电流波形为方波波。

5、型号为KS100-8的元件表示双向晶闸管晶闸管、它的额定电压为800V伏、额定有效电流为100A安。

6、180°导电型三相桥式逆变电路，晶闸管换相是在_同一桥臂上的上、下二个元件之间进行；而120º导电型三相桥式逆变电路，晶闸管换相是在_不同桥臂上的元件之间进行的。

7、当温度降低时，晶闸管的触发电流会增加、、正反向漏电流会下降、；当温度升高时，晶闸管的触发电流会下降、、正反向漏电流会增加。

8、在有环流逆变系统中，环流指的是只流经两组变流器之间而不流经负载的电流。

环流可在电路中加电抗器来限制。

为了减小环流一般采用控制角α= β的工作方式。

9、常用的过电流保护措施有快速熔断器、串进线电抗器、接入直流快速开关、控制快速移相使输出电压下降。

（写出四种即可）10、逆变器按直流侧提供的电源的性质来分，可分为电压型型逆变器和电流型型逆变器，电压型逆变器直流侧是电压源，通常由可控整流输出在最靠近逆变桥侧用电容器进行滤波，电压型三相桥式逆变电路的换流是在桥路的本桥元件之间元件之间换流，每只晶闸管导电的角度是180º度；而电流型逆变器直流侧是电流源，通常由可控整流输出在最靠近逆变桥侧是用电感滤波，电流型三相桥式逆变电路换流是在异桥元件之间元件之间换流，每只晶闸管导电的角度是120º度。

11、直流斩波电路按照输入电压与输出电压的高低变化来分类有降压斩波电路；升压斩波电路；升降压斩波电路。

I I I I I I I I I I II I I I I I I 华南理工大学期末考试试卷 《电路与模拟电子技术》 考试吋间：150分钟 考试日期： 年 月曰 I I IIIIIIII I I II I I III I I IIIII I I III I I III I I（20分） 2. 3. 当PN 结加正向电压时，则PN 结 ;当PN 结加反向电压时, 则PN 结 。

这一特性称为PN 结的 o （3 分） 图1是一个未完成的正弦波振荡电路，请将电路连接完成；为了能够起振，R 】和R2之间需要满足的 关系是.。

（5 分） OOU A°R 2U BO电路如图2所示，二极管为同一型号的理想元件, u A=3sinu ）tV, UB =3V, R=4KQ ,贝0： U F =于放人状态时，集电结的偏置为: 发射结的偏置为:（2分） 5. [+12VRUp（3分）4•品体管处 在共发射极接法的单级交流电压放大电路屮，负载电阻愈小，则电压放大倍数愈—，发射级电阻R E （无旁路电容）愈大，则电压放大倍数愈（3分）6. 一个固定偏置单级共射晶体管放大电路，为使最大不失真输出幅度尽可能大，其静态工作点应设在______________ ；如果因设置不当，出现输出波形的底部失真，这是失真，消除这种失真的办法是________________________ O（4分）二、图（a）中，己知E二36V, R1=R2=R3=R4, U ab=20V o若将恒压源E除去如图（b）,求这时Uab的值为多少？（10分）三、在图示电路中，已知电容电流的有效值为10A,电感电流的有效值町10 2 A,电压片250V, R=5Q ,并且在电路工作频率X\=R“电容的容量为10微法，求电路总电流/、电阻7?2、电感L、电路工作角频率3。

（10分）得分评卷得分评卷四、今有40W的日光灯一盏，接在220V50HZ的交流电源上，设灯管在点亮状态等效为纯电阻，其两端电压为110V,镇流器等效为电感，若想将该日光灯的功率因数提高到0.9,应怎样接入补偿元件？补偿元件的参数是多大？（10分）五、图示电路原已稳定，/ =（）时开关S由T”换接至叨。

华南理工模拟电子技术基础试卷1华南理工-模拟电子技术基础试卷1模拟电子技术基础试卷试卷号：b140008学校名称____________（请考生注意：本试卷共页）大问题1分，2分，3分一、选择正确答案填入空内，只需填入a、b、c、d(本大题分6小题,每小题12分,共72分)1.从括号中选择正确答案，并用a、B、C和D填充空格。

在图中所示的电路中，已知二极管的反向击穿电压为100V。

当v=10V，温度为20℃时，I=1μa1．当v增大到20v时，则i约为____。

（a.10μa，b.2μa，c.1μa，d.0.5μa）2。

当v在10V下保持不变，温度上升到30℃时，I约为_。

（a．10μa，b．2μa，c．1μa，d．0.5μa）3．在实际使用中，该二极管的反向工作电压通常不应该超过____。

（a．100v，b．50v，c．10v）里夫德2、从括号中选择合理的参数，用a、b、c?填空。

所示电路中晶体管的数量已知β？100，要求电路具有尽可能大的线性工作范围。

1．当rb?1m?时，rc应选____。

（a．1k?，b．5.1k?，c．10k?，d．100k?）2.什么时候？2k？什么时候，Rb应该选择_;。

（a.10万英镑、b.20万英镑、c.39万英镑、d.1万英镑）+vcc(+12v)rbc1uiuorcc23.正弦波振荡电路如图所示。

试着选择正确答案并填写空白：1。

电路为______;型。

（a．变压器反馈式，b．电感三点式，c．电容三点式）2．反馈信号取自____两端电压。

（A.电容C1，B.电容C2，C.电感L）3。

振荡频率表达式F0？_;。

11cc12πl?12c1?c2）（a．2πl?c1?c2?，b．2πl?c1?c2?，c．4.如果电路不振动，可以两端并联一个大电容器（a．re，b．rb2，c．rb1）+vccc1rb1lc2vtrb2re4、分别指出下列传递函数表达式各表示哪一种滤波电路（a．低通，b．高通，c．带通，d．带阻，e．全通）。

华南理工大学《电工与电子技术》考试试卷第1页（共7页）专业：班级：姓名：学号：华南理工大学期末考试试卷《电工与电子技术》（化工类）考试时间：150分钟考试日期：年月日一二三四五六七八九十十一十二总分16 8 8 8 8 8 6 12 6 7 8 5100一、选择题 (每小题2分，共16分)1、在图示电路中，已知US=2V，IS=1A。

A、B两点间的电压UAB为()。

(a)－1V(b)0 (c)1VS2、4Ω的电阻和3Ω感抗串联，接到u=10sin(ωt－180°)V的电源上，则电感电压uL 为()。

(a)6sin(ωt－143.1°)V (b)6sin(ωt－126.9°)V (c)8sin(ωt－53.1°)V3、复阻抗为Z的三相对称电路中，若保持电源电压不变，当负载接成星形时消耗的有功功率为PY，接成三角形时消耗的有功功率为PΔ，则两种接法时有功功率的关系为()。

(a)Y3P PΔ=(b)Y13PPΔ=(c)YP PΔ=4、在图1-4电路中，开关S在t=0瞬间闭合，若uC()05−=V，则uR()+=()。

(a)5V (b)0V (c)2.5V1.2 H10 ΩL图1-4 图1-55、电路如图1-5所示，若忽略二极管D的正向压降和正向电阻，则输出电压uO为( )。

(a) +12V (b) +6V (c) +2V华南理工大学《电工电子技术》考试试卷 第2页（共7页）6、一个负载R L 经理想变压器接到信号源上，已知信号源的内阻R 0=800Ω，变压器的变比K =10。

若该负载折算到原边的阻值R ′L 正好与R 0达到阻抗匹配，则可知负载R L 为 ()。

(a)80Ω(b)0.8Ω(c)8Ω7、在电动机的继电器接触器控制电路中，热继电器的功能是实现( )。

(a)短路保护 (b)零压保护 (c)过载保护 8、在图示电路中，接触器KM 1和KM 2均已通电动作，此时若按动按钮SB 3， 则()。

电工技术与电子技术复习提纲一、 直流电路1、负载、电源的有关概念及功率的计算。

2、电流源与电压源的等效变换、最大功率的传输。

3、★基尔霍夫定律及支路电流法。

4、★叠加原理。

5、★戴维南定理。

6、★结点电压法。

例题分析：例1图示电路中，已知：U S ＝24V ，R 1=20Ω，R 2=30Ω，R 3=15Ω，R 4=100Ω， R 5=25Ω，R 6=8Ω。

求U S 的输出功率P 。
