变压器有载分接开关及真空开关管

电压是电力系统中一个重要质量指标。

电力系统正常运行时，电压的变动将使用电设备工作出现异常，直接影响生产和日常生活。

故电压调节是电力系统主要任务之一。

变压器有载调压是在不断电的情况下进行电压调整。

这种调压措施，调压范围大，投资少，效果好，调压范围一般为15％及以上。

调压速度快，又有随时可调性，分接开关手动或电动操作均可，也可摇控电动操作，便于实现自动化管理。

有载分接开关是变压器有载调压的主要装置。

目前有载分接开关的工作可靠性大大提高，机械寿命由原来的20万次提高到50万次，甚至100万次；电气寿命由原来的2万次提高到10万次。

相对故障率已小于1.5～2.0％。

开关的切换容量不断提高。

灭弧方式更加完善。

我公司的干式变压器有载调压的真空分接开关。

它具有安全、可靠、便于维护等特点，另外它是由对环保无危害的材料制成的，不会产生需要特殊处理的废料。

我公司的真空开关型号为BPK△150—10/35—（05-09）、BPK△150—10/35—（05-09）Z。

它适用于电压等级为6—10KV，最大额定通过相电流为150A，额定频率为50Hz，三相任意连接的干式电力变压器。

我公司的真空开关型号为B PK△150—20/55—（05-09）、BPK△150—20/55—（05-09）Z。

它适用于电压等级为21KV，最大额定通过相电流为150A，额定频率为50Hz，三相任意连接的干式电力变压器。

我公司的真空开关型号为BPK△165—35/75—（05-09）、BPK△165—35/75—（05-09）Z。

它适用于电压等级为35KV，最大额定通过相电流为165A，额定频率为50Hz，三相任意连接的干式电力变压器通过型式试验，开关生产，用户使用，证明此型号真空开关的质量达标，工作可靠，已广泛的使用在配电行业的各个领域。

随着真空有载分接开关的大量推广使用，将使干式变压器扩大使用范围的步伐加快，并有利于电力系统传统模式的更新、改造。

HM0.463.1101 CZ型真空有载分接开关使用说明书HM 0.463.11011目录1. 概述 (2)2. 开关结构 (4)3. 工作特性 (4)4. 技术参数 (5)5. 开关附件 (6)6. 安装使用事项 (6)7. 随机文件 (9)8. 订货及使用须知 (10)9. 附录 (10)23HM0.463.11011.概述 CZ 型真空有载分接开关是华明公司根据自己多年有载分接开关设计制造经验而推出的具有自主知识产权的高科技、高可靠性、无环境污染的产品。

该产品适用于户内安装的干式变压器，通过该有载分接开关，可以在变压器带负荷的情况下改变变压器的调压绕组的分接头，从而达到调整电压的目的。

分接开关设计为单相结构，可以满足变压器绕组的任意连接方式。

对于三相干式变压器，可使用三台单相CZ 型开关，采用机械连动的方式，由一台电动机构进行操作。

CZ 型分接开关为组合式结构，采用快速电阻过渡的切换原理。

在分接变换过程中，先由分接选择器进行分接头选择，然后由切换开关部分进行负载切换。

1.1 开关主要特点★ 采用美国西屋公司专为满足分接开关的运行条件而生产的真空灭弧室，确保开关的运行质量及 使用寿命。

★ 开关的真空灭弧室可以固定安装，不随开关一起转动，不会产生误动作。

★ 开关的弧触头由真空灭弧室承担，主回路长期载流由专门的机械触头承担。

因此，具有灭弧能 力强，长期工作可靠的特点。

★ 开关切换过程采用双电阻过渡形式，可满足较大容量变压器的使用要求。

★采用经长期运行验证的并列压簧枪机储能机构，开关动作的可靠性、稳定性得到了保证。

切换开关选择开关传动机构4工作位置数最高设备电压（kV ）最大额定通过电流（A ）开关型号三台单相机械连动3×CZ 500 - 40.5 -9CZ500 3×CZ5001 3500512.59002509，7，线性调压50 6040.5702005202080－25～＋65空气SHM-1不低于10万次(受真空灭弧室性能限制）不低于80万次约80 约240有载分接开关相数最大额定通过电流(A)热稳定（3s ）动稳定（峰值）最大额定级电压(V)额定开断能力(kVA)额定工作位置数额定工作频率(Hz)设备最高电压Um工频耐受电压（kV/1min) 额定雷电冲击试验电压(1.2/50µs ) 工频耐受电压（kV/1min) 额定雷电冲击试验电压(1.2/50µs ) 工频耐受电压（kV/1min) 额定雷电冲击试验电压 (1.2/50µs )工作环境温度(℃)工作环境介质配用电动机构电气寿命机械寿命开关重量(kg)对地绝缘水平(kV)级 间(kV)最大最小分接间(kV)内部绝缘水平承受短路能力(kA)1.2 主要技术参数1.3型号说明5HM0.463.11012. 开关结构（见附录9.1 分接开关结构示意图。

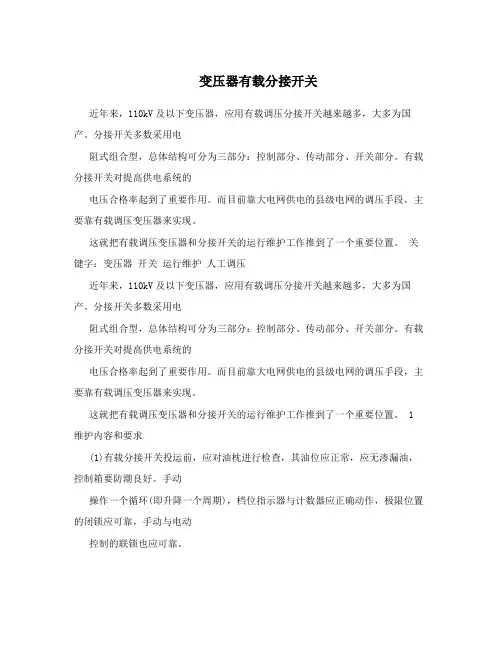

变压器有载分接开关检修要注意哪些方面?导语：在开关头法兰上的回油管与通变压器油箱连管的管接头上装设旁通管，使切换开关油室与变压器油箱内部相通，以使油室与油箱同时进行真空注油。

当真空注油到开关头盖板上的放气塞出油时，应拆除旁通管，加上封板，然后再继续真空注油。

变压器检修时，有载分接开关要经历拆卸、检查和回装的过程，其大修项目如下：「技术」变压器有载分接开关检修要注意哪些方面?1、分接开关芯体吊芯检查、维修、调试。

2、分接开关油室的清洗、检漏与维修。

3、驱动机构检查、清扫、加油与维修4、储油柜及其附件的检查与维修5、油流控制继电器(或气体继电器)、过压力继电器、压力释放装置的检查、维修与校验。

6、自动控制装置的检查。

7、储油柜及油室中绝缘油的处理8、电动机构及其他器件的检查、维修与调试。

9、各部位密封检查，渗漏油处理。

10、电气控制回路的检查、维修与调试。

11、分接开关与电动机构的连接校验与调试。

一、有载分接开关主要操作要点1、组合型有载分接开关安装(1)拧下固定开关头盖板的螺栓，然后卸下开关头盖板，注意保护密封垫圈。

(2)检查切换开关驱动轴上的槽口和支撑板上的三角标志是否对准。

(3)卸下位置指示盘的锁片，然后取下分接位置指示盘。

(4)卸下切换开关主体与支撑板连接的螺母。

在切换开关的吊线上系吊线，小心地垂直起吊切换开关主体。

吊出油室后，放置在铺有塑料布的平台或平地上。

(5)拆下吸油管，并将它从油室中取出。

(6)检查切换开关油室内是否干净。

如不干净，应进行清理。

(7)用专用吊板横在油室内，使支撑法兰着力，籍以吊住分接开关。

然后拧开中间法兰和支撑法兰的连接螺栓，使两者分离。

(8)轻轻下降吊板，直到支撑法兰将分接开关架到装于器身的支架上，此时便可起吊上节油箱。

(9)吊开上节邮箱后，对选择器做以下检查：1)检查选择器和切换开关的连接线(铜棒)是否有松动。

2)检查分接线和选择器静触头的接触是否良好，均压罩是否完整。

变压器真空有载分接开关研究综述下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!变压器真空有载分接开关研究综述1. 引言变压器在电力系统中扮演着至关重要的角色，而其性能优化和可靠性增强常依赖于分接开关技术的发展。

YE-1型有载分接开关智能控制器使用说明书山东优逸电气有限公司目录1. 概述 (1)2. 工作环境 (2)3. 技术参数 (2)4. 安装与调整 (2)5. 使用 (6)6. 常见故障及检修 (6)7. 产品代码含义 (7)8. 通讯规约 (8)9. 附录一：产品代码W0-07-2-1BR-09用户接线图 (10)10.附录二：产品代码W0-07-2-1BR-15用户接线图 (11)1.概述1.1主要用途YE-1型有载分接开关智能控制器（以下简称YE-1）主要用来控制有载分接开关，与有载调压变压器组成手动、自动调压系统。

YE-1可以通过RS485通讯接口与上位机直接通讯，在多台运行时（最多8台），通过上位机的设置，将任意几台进行并联控制。

而且YE-1还可以不通过上位机控制，在多台运行时（最多6台），通过RS485接口可直接将任意几台控制器进行并联控制。

1.2适用范围YE-1通过有载分接开关内部的电动操作机构来控制有载分接开关的切换操作，以达到调压目的。

YE-1设有过电压速降和欠电压保护功能，以确保有载分接开关的安全操作。

YE-1可通过轻触按键进行目标电压值、区间延时、调节精确度、装置地址等参数的设置。

YE-1可显示取样电压（信号电压）、分接位置显示。

YE-1还具有可靠的二端电气限位。

YE-1具有多种远控输出接口，档位信号一一对应无源触点输出或档位信号BCD码无源触点输出（触电容量：1A/AC120V或2A/DC30V）及远方控制信号输入（升档、降档、停止动作指令必须提供无源触点），实现有载分接开关远方监视与控制，也可通过RS485通讯接口与上位机通讯进行遥测、遥控、遥信，实现有载分接开关的无触点的远程监视与控制，并可实现多台有载调压变压器的并联控制。

2.工作环境2.1 环境温度最高温度40℃，最低温度-10℃。

2.2 环境湿度不大于85%。

2.3 海拔高度不超过2000m。

2.4 不允许有过剧烈的振动与冲击。

变压器的有载分接开关有载调压可以分为无级调压和分级调压两类。

无级调压只适用于低电压或小容量的场百，如感应调压器、移圈调压器、可动铁心调压器、磁调压器以及采取滑动触点的自藕调压器等。

它们可以将电压进行大幅度连续调节，但材料耗费多、效率低，只能做到几十千伏安，个别的至多做到几百千伏安，再大就不经济了，大多用在电工试验和科学实验方面。

本文所叙说的有载分接开关属于分级调压类型，是无激磁(以前称无载)调压的进一步发展。

随着供电质量要求的提高，很多场合下停电调压不只是十分不便，有时甚至是不可能的，因此对更多地采用有载调压成为日益迫切的问题。

装有有载调尽分接开关的变压器称为有载调压变压器，主要用于:a.稳定电力网在各负载中心的电压，以提高供电质量，b.作为两个网路之间的联络变压器，利用有载调压来分配网络之间的负载，c.作为带负载调节电流和功率的电源，以提高生产效率，如电化工、电冶炼工业中所用的电炉变压器、整流变压器等，d.用于移动变电站，以适应各种紧急供电番要，e.其他必须严格控制电压的场合，如电子工业、医学等方面所用的电源变压器。

分级有载调压的基本原理，就是从变压器线圈中引出若千分接头，通过有载分接开关，在保证不切断负载电流的情况下，由一分接头“切换’到另一分接头，以变换有效匝数，即变换了变压器的变压比。

这种方式的材料耗费少，变压器体积增加不多，可以做到很高电压和很大容址。

由于存在着切换这一过程，开关触头逐渐烧蚀，在操作一定次数后，必须更换触头。

与此同时，在变压器油中的切换使油质下降，造成维护不便。

近来的趋势是，从有触头切换向无触头切换发展，如采用可控硅，从油中切换向真空中切换发展，如采用真空开关，但是还未能做到正常生产的地步。

切换过程需要过渡电路，过渡电路中有用电抗和电阻两种。

电抗过渡类型，即电杭式有载分接开关，体积大、耗材多、触头烧蚀严重，现已不生产。

电阻过渡类型，即电阻式有载分接开关。

电阻式套管型开关，会增加变压器的总高，在运箱中还要拆下套管和它上端的切换开关，对安装调整不利，结构也较复杂，造价较高，现也已不生产。

变压器真空有载分接开关研究综述大家好，今天我们来聊聊变压器真空有载分接开关这个话题。

咱们得明白什么是变压器真空有载分接开关。

简单来说，它就是一种用来改变变压器分接头的装置，可以让变压器在不同的电压下工作。

听起来好像挺高级的样子，其实它的原理还挺简单的。

咱们先来了解一下变压器的基本知识。

变压器就像一个小小的电工厂，它可以把高电压的电能转换成低电压的电能，也可以把低电压的电能转换成高电压的电能。

这个过程就像是一个快递公司，把包裹从一个地方送到另一个地方。

而变压器的工作原理就是利用电磁感应的原理来实现这个过程。

那么，为什么我们需要用到真空有载分接开关呢？这是因为随着科技的发展，人们对于电力的需求越来越高，所以需要有一种更加高效的变压器来满足这个需求。

而真空有载分接开关就可以帮助我们实现这个目标。

它可以在不改变变压器本身的情况下，通过改变分接头来实现不同电压的输出。

这样一来，我们就可以根据实际需求来选择合适的电压，从而提高电力利用率。

接下来，我们再来聊聊真空有载分接开关的工作原理。

其实它和变压器的工作原理是一样的，只不过它是专门用来改变分接头的。

具体来说，它由三个主要部分组成：真空室、传动机构和切换开关。

真空室里面充满了真空，这样可以避免气体对电路的影响。

传动机构则负责将操作指令传递给切换开关，从而实现分接头的切换。

切换开关则是用来控制分接头的具体位置，从而实现不同电压的输出。

现在，我们再来说说真空有载分接开关的应用场景。

其实它广泛应用于电力系统中，比如变电站、发电厂等地方。

在这些地方，我们需要不断地调整变压器的分接头，以适应不同的负载需求。

而真空有载分接开关就可以帮助我们实现这个目标，从而提高电力系统的稳定性和可靠性。

当然了，真空有载分接开关虽然功能强大，但是它也有一些缺点。

比如说，它的结构比较复杂，需要专业的技术人员来进行维护和保养。

由于它是采用真空作为工作介质的，所以在实际使用过程中还需要特别注意防止真空泄漏的问题。

真空有载分接开关技术要点真空切换技术的研究和研制开始于70 年代末，90年代初用在干式变压器上的真空开关形成产业化，2004 年用在油浸式变压器上的真空开关初步形成产业化。

至此，油浸式真空有载开关才开始正式进入市场。

随着国家电网的持续发展，设备的更新换代，油浸式真空有载分接开关已经逐步走进入了电力行业。

用真空管代替了油浸式分接开关的电弧触头，使熄弧发生在真空管内，从而起到保护分接开关绝缘油和开关整体绝缘的目的。

但是由于真空分解开关最为一个新兴产物，还需要进行改进和创新。

普通有载分接开关是以绝缘油进行灭弧，触头与触片之间摩擦引弧烧结会产生细小的金属颗粒，这些金属颗粒漂浮在绝缘器油中，引弧时产生瞬时高温碳化部分绝缘油。

碳化的绝缘油使触头触片出现一种特殊形式的污染薄膜。

接触表面上逐渐形成绝缘的暗色薄膜，它不断地使个别的接触点丧失载流能力，而且导致分接开关工作温度持续增加。

因金属颗粒漂浮在绝缘器油中及出现碳化造成污染，使分接开关整体绝缘水平降低，需要滤油或换油，触头触片的引弧烧损降低开关使用寿命，从而增加了设备投资和日常对分接开关维护费用；瞬时高温也会产生瓦斯气体威胁变压器设备安全及人员生产安全。

真空有载分接开关依靠真空管进行灭弧，可以很好的防止分接开关触头烧损和绝缘油的碳化，从而减少了分接开关的故障率，延长开关使用寿命，减少了设备投资和日常对分接开关维护费用。

真空有载分接开关优点：1）对分接开关绝缘的保护：分接开关运行时电弧只发生在真空管中，没有触头触片烧结而产生的细小的金属颗粒，不会碳化变压器油，只有极少金属颗粒产生，从而提高了分接开关的整体绝缘性能。

2）分接开关使用寿命的增长：在运行状态下依靠机械式开启闭合真空管进行导通断路，电弧发生在真空管内，主触头和副触头导通断开没有电弧产生，不会因电弧而烧损触头触片。

延长分接开关的使用寿命。

3）对变压器设备的保护：电弧发生在真空管中，没有高温产生的瓦斯气体，避免瓦斯气体威胁变压器设备安全，延长了变压器和分接开关的使用年限。

介绍一种真空有载分接开关作者：王振强覃国俊来源：《城市建设理论研究》2013年第22期摘要：介绍一种真空有载分接开关，详细分析了其工作原理及结构特点。

试验及使用情况表明，这种真空有载分接开关有较高的可靠性，完全能够满足变压器有载调压的需要。

关键词：四个真空管；有载调压；分接开关中图分类号：B845.63 文献标识码：A 文章编号：1、概述众所周知，接入一个固定供电电压的变压器，如果改变变压器绕组匝数比，则可在供电电压不变的情况下，升高或降低变压器副边的电压，从而达到变压的目的。

通常要改变变压器变压比有两种方式，即无励磁调压和有载调压。

本文介绍的真空有载分接开关就属于有载调压电气设备。

近年来随着电力事业的发展，干式变压器在配电环节被大量采用，与之配套的真空有载分接开关也越来越多地被广泛使用。

我公司的YZ20-III160/10-9型真空有载分接开关（下文简称“分接开关”）就是为了适应这种市场形势需要而推出的。

该产品严格按照GB10230-88设计、制造，采用四真空管过渡电路形式，带芯棒压簧储能、凸轮枪机释能结构，能极大地减少因真空管损坏导致变压器级间短路而烧毁的情况发生，大大提高了分接开关的可靠性。

2、工作原理分接开关调压的基本原理，就是在变压器绕组中引出若干分接头后，通过它在不中断负载电流的情况下，由一个分接头切换到另一个分接头，以改变有效匝数，即改变其变压器的电压比，从而实现调压目的。

因此分接开关的电路由过渡电路、选择电路和调压电路三部分组成。

2.1 过渡电路过渡电路是跨接于分接间串接电阻的电路,与其对应的机构为切换开关。

它是在带电状态下变换变压器绕组的分接头，其基本工作原理如下。

图1 分接开关过渡电路工作原理图假定变压器每相绕组上有一分接绕组，负载电流由分接头2输出如图2-a所示。

现需要调压，负载电流IN切换至分接头1输出。

要实现有载调压，就必须在两分接头2和1之间跨接过渡电阻，此时真空管K2、K3接通，K4先接通后断开，保证了动触头先转换到达分接头1时，负载电流IN通过过渡R输出而不停电，如图1-b、ce所示；当动触头转换至分接头1后，应及时接通真空管K1，此时大部分负载电流IN通过分接1输出，如图1-d所示；当分接开关完成分接头切换后，过渡电阻也应在两分接头之间断开，此时真空管K2、K4断开，K1、K3接通，切换过渡过程完成。
