塑胶件外观检验常见不良分类及判定标准

塑胶件外观检验标准摘要：一、塑胶件外观检验标准概述二、塑胶件常见不良现象及原因三、塑胶件检验流程与方法四、提高塑胶件外观质量的途径正文：一、塑胶件外观检验标准概述塑胶件外观检验标准主要涉及以下几个方面：颜色、表面光滑度、形状和尺寸、结构完整性以及功能符合性。

检验时，需对比产品实物与设计图纸、承认书等资料，确保塑胶件的外观质量满足要求。

二、塑胶件常见不良现象及原因1.异色点：与本身颜色不同的杂点或混入树脂中的杂点暴露在表面上。

2.气丝：由于种种原因，气体在产品表面留下的痕迹与底面颜色不同并发亮，带有流动样。

3.塌坑：由于材料收缩，使产品局部整体表面下陷。

4.熔接痕：由于两条或更多的熔融的塑胶流汇聚，而形成在零件表面的线性痕迹。

5.缺料：由于模具的损坏或其他原因，造成成品有射不饱和缺料情形。

6.白印：由于内应力，在产品表面产生与本色不同的白色痕迹。

三、塑胶件检验流程与方法1.检验前准备：了解产品设计要求、图纸、承认书等资料，熟悉检验标准和方法。

2.实物检验：对比实物与设计要求，检查外观质量，如颜色、表面光滑度、形状和尺寸等。

3.功能检验：根据设计要求，测试产品功能是否符合规定。

4.不良品处理：对不合格产品进行分类、记录，并采取相应处理措施。

5.检验报告：编写检验报告，记录检验结果，包括合格品数量、不良品类型及处理方法等。

四、提高塑胶件外观质量的途径1.优化原材料选择：选择优质树脂和添加剂，确保塑胶件的色泽和表面质量。

2.严格模具设计：合理设计模具结构，降低熔接痕、塌坑等不良现象的发生。

3.完善生产工艺：优化成型条件，如温度、压力、时间等，以提高塑胶件外观质量。

4.加强品质管理：严格执行检验标准，提高检验人员素质，确保产品质量。

5.及时处理不良品：对发现的不良品，要及时分析原因，采取措施予以改进，避免类似问题再次发生。

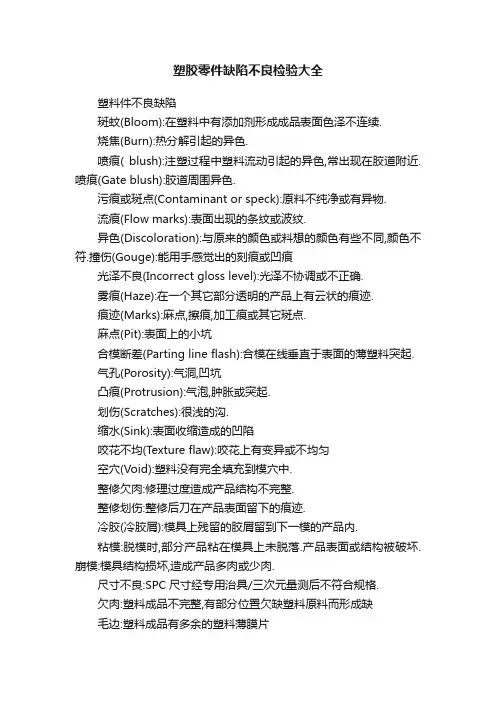

塑胶零件缺陷不良检验大全塑料件不良缺陷斑蚊(Bloom):在塑料中有添加剂形成成品表面色泽不连续.烧焦(Burn):热分解引起的异色.喷痕( blush):注塑过程中塑料流动引起的异色,常出现在胶道附近.喷痕(Gate blush):胶道周围异色.污痕或斑点(Contaminant or speck):原料不纯净或有异物.流痕(Flow marks):表面出现的条纹或波纹.异色(Discoloration):与原来的颜色或料想的颜色有些不同,颜色不符.撞伤(Gouge):能用手感觉出的刻痕或凹痕光泽不良(Incorrect gloss level):光泽不协调或不正确.雾痕(Haze):在一个其它部分透明的产品上有云状的痕迹.痕迹(Marks):麻点,擦痕,加工痕或其它斑点.麻点(Pit):表面上的小坑合模断差(Parting line flash):合模在线垂直于表面的薄塑料突起.气孔(Porosity):气洞,凹坑凸痕(Protrusion):气泡,肿胀或突起.划伤(Scratches):很浅的沟.缩水(Sink):表面收缩造成的凹陷咬花不均(Texture flaw):咬花上有变异或不均匀空穴(Void):塑料没有完全填充到模穴中.整修欠肉:修理过度造成产品结构不完整.整修划伤:整修后刀在产品表面留下的痕迹.冷胶(冷胶屑):模具上残留的胶屑留到下一模的产品内.粘模:脱模时,部分产品粘在模具上未脱落.产品表面或结构被破坏.崩模:模具结构损坏,造成产品多肉或少肉.尺寸不良:SPC尺寸经专用治具/三次元量测后不符合规格.欠肉:塑料成品不完整,有部分位置欠缺塑料原料而形成缺毛边:塑料成品有多余的塑料薄膜片破裂:成品有裂开的现象起疮(银线):塑料成品的表面有银白色长线条纹变形:塑料成品的形状发生翘曲的现象不能保持平整尺寸不稳定:塑料产品的尺寸不固定,有些变异黑纹:产品的表面有黑色的流痕颜色不均:成品的表面染色不均匀,有不规则的纹路会胶线(Knit/Weld line):由于两股塑料向前流动汇合时,在表面上产生的可目视到的线或痕迹.表面白痕:成品光滑的表面部份地方有白色痕迹,尤其冲击强度高的塑料所制的制品较易发生.MFI值不合格:经过测试MFI数据不符合检验标准上的规格喷漆不良(Paint in-perfection)水痕(Water Spotting):漆膜上的白色区域退色(Faring):颜色变浅纹路(Checking):短又直的线粉沫(Chalking ):来自漆膜上的粉沫缺口(Chipping):喷漆表面漏喷的点裂纹(Cracking):喷漆后裂开的细小的线碰触痕(Marring):表面因接触造成破坏,漆膜过软.皱褶(Wrinkling):许多细小的搓起来的褶子楔形(Wedging):漆面顶部过薄,底部过厚.气泡(Blistering):漆面中有气泡或水滴.粗糙痕(Dry spray):有磨砂感的喷漆面.溢漆(Over-spray):喷漆到不该有漆的地方.雾痕(Hazing):零件上有不协调的光泽.色差(shade of color):与标准颜色相比,颜色有差异.剥落(Peeling):漆未能附着在成品表面流痕(Runs and Sags):漆涂的过厚引起的漆滴.光泽不良(Incorrect gloss level):光泽不协调或不正确.异物污染(Contamination):喷漆面上有灰尘或其它异物.颗粒(particle):喷漆面上有园形异物.毛屑(fiber ):喷漆面上有细长的异物.膜内小空洞(Popping):漆膜里极小的洞.漆薄(Paint too thin):透过漆面产品表面露出来.鱼眼(Fish Eyes):喷漆表面有凹陷或小坑,产品的表面可能暴露出来.斑点(Mottling):在漆膜里的任意不定的位置上有金属片,漆面上有斑点或云状的痕迹.边缘漆厚(Too thick along an edge):尖端处的光泽或颜色不协调,漆涂的过厚.桔皮(Orange peel):涂漆后没有在漆膜还湿的时候亦整平,造成漆面有不平的附着物,表面有可目试到的酒窝或不平坦感觉,但用手摸起来又是光滑的.印刷不良的缺陷:重影(Double print):在印刷的过程中,第一次印刷与第二次印刷有错位.字体不完整(Incomplete Logo):字体的一部份与原稿不符.错位(Miss-registration):印刷的字体没与原件对齐.溢墨(Protrusion):油墨印到了原稿边界以外.墨点(Ink splatter):在原件上有油墨的斑点.墨丝(Ink strings):穿过组件很小的墨迹.掉墨(Voids):印刷面上油墨脱落.针孔(pit): 印刷面上小的漏印区.lens不良缺陷杂质(Inclusions):lens的透明区域不纯净或是异物.污点(Speck):lens透明区有油墨.气泡(Bubbles):lens原料里混有空气.指印(Finger-prints):lens生产过程中因接触造成的油痕或印记.所有其它塑料件和喷漆的不良缺点都可适用于lens.组装不良螺钉反装:螺钉安装时方向颠倒.混装:不同模号的产品装在同一箱内粘胶:将离型纸撕起时连同双面胶一起撕起.漏装物料:该装的物料没有装全装错物料:与指定物料不相符保护模痕迹:镜面上有保护模粘过的雾状痕迹溢胶:胶溢到边界以外电镀不良颗粒/麻点:金属原料不纯净,或有异物,遗留在表面漏镀:表面电镀不全面,露出半成品.百格不过:属于一种功能测试,金属的附着性不过,容易剥落冷热冲击不过:属于一种功能测试,产品耐高低温及高低温冲击性能不过.镀层粗糙:有磨洒感的电镀表面.凹坑:表面不平滑造成凹陷.气泡:电镀液里混有气体.表面起雾:电镀后,产品表面有不协调的光泽.IMD不良尺寸不稳定:塑料产品的尺寸不固定,有些变异.镜面亮点:透明区有亮点.镜面污点:透明区有油墨.移位:薄膜与塑料件未完全重合.薄膜起皱:薄膜覆盖LES后,表面不平整.。

塑料外观查验标准一、目的 :为规范塑料外观查验标准，保证经IQC 查验之部品切合产质量量要求。

二、职责本标准一定经由培训合格之查验人员履行查验中若有疑问及争吵，须由MQE 主管协调办理。

若出现本标准中未波及的项目，应立刻通知MQE 工程师改正或解说本标准。

三、参照文件GSM FQA 外观查验标准DBTEL 电池板外观查验标准客户要求的有关文件四、缺点定义点 (含杂质 )：拥有点的形状，丈量时以其最大直径为其尺寸毛边：在塑料部件的边沿或联合线处线性突出(往常为成型不良所致 )银丝：在成型中形成的气体使塑料部件表面褪色(往常为白色 )。

这些气体大多为树脂内的湿气，某些树脂易汲取湿气，所以制造前应加入一道干燥工序气泡：塑料内部的隔绝区使其表面产生圆形的崛起变形：制造中内应力差别或冷却不良惹起的塑料部件变形顶白：成品被顶出模具所造成之泛白及变形﹐往常发生在顶出稍的另一端(母模面 )缺料：因为模具的破坏或其余原由﹐造成成品有射不饱和缺料情况．断印：印刷中因为杂质或其余原由造成印刷字体中的白点等状况。

漏印：印刷内容缺划或缺角或字体断印缺点大于0.3mm，也被以为有漏印。

色差：指实质部品颜色与认可样品颜色或色号比对高出允收值。

同色点:指颜色与部品颜色相靠近的点；反之为异色点。

流水纹：因为成形的原由﹐在浇口处留下的热溶塑料流动的条纹熔接痕：因为两条或更多的熔融的塑料流汇聚，而形成在部件表面的线性印迹装置空隙：除了设计时规定的空隙外，由两部组件装置造成的空隙细碎划伤：无深度的表面擦伤或印迹(往常为手工操作时造成 )硬划伤：硬物或锐器造成部件表面的深度线性伤痕(往常为手工操作时造成 )凹痕缩水：部件表面出现凹陷的印迹或尺寸小于设计尺寸(往常为成型不良所致 )颜色分别：塑料生产中，流动区出现的条状或点状色痕(往常因为加入重生资料惹起 )不行见：指瑕疵直径＜ 0.03mm 为不行见， LENS 透明区除外 (依每部品资料所制定之检测距离 )碰伤：产品表面或边沿遭硬物撞击而产生的印迹油斑：附着在对象表面的油性液体漏喷：应喷漆之产品表面部份因异样原由此致使油漆没有喷到露出底材之现象修边不良：产品边沿处因人工修边而产生缺口等不规则形状毛屑：散布在喷漆件表面的线型杂质。

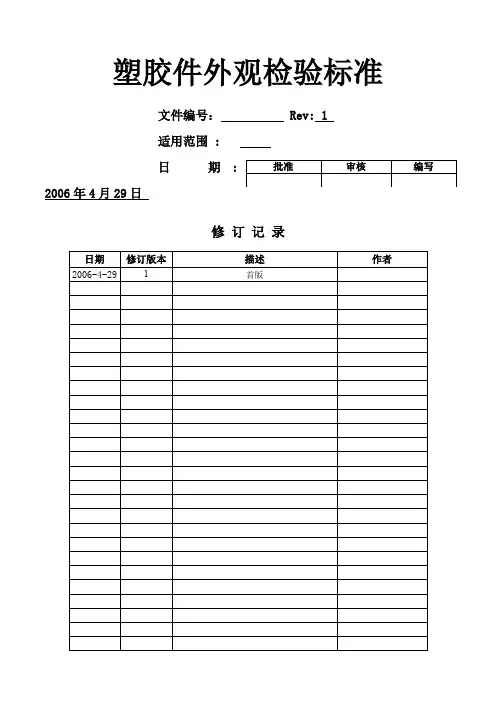

塑胶件外观检验标准文件编号： Rev: 1适用范围 : 日 期2006年4月29日修 订 记 录一、目的:1.1为规范塑料外观检验标准，确保经品保检验之部品外观符合客户的品质要求。

二、职责2.1本标准必须经由培训合格之检验人员执行2.2检验中如有疑问及争执，须由质量主管协调处理。

2.3若出现本标准中未涉及的项目，应立即通知质量主管修改或解释本标准。

三、适用范围：此规范的检验标准仅针对中兴客户之产品，其他产品参考崇正塑胶件外观检验标准。

四、缺陷定义4.1 点(含杂质)：具有点的形状，测量时以其最大直径为其尺寸4.2 毛边：在塑料零件的边缘或结合线处线性凸起 (通常为成型不良所致)4.3 亮痕（银丝）：在成型中形成的气体使塑料零件表面退色(通常为白色)。

4.4气泡：塑料内部的隔离区使其表面产生圆形的突起4.5变形：制造中内应力差异或冷却不良引起的塑料零件变形4.6顶白：成品被顶出模具所造成之泛白及变形﹐通常发生在顶出稍的另一端(母模面) 4.7缺料：由于模具的损坏或其它原因﹐造成成品有射不饱和缺料情形．4.8断印：印刷中由于杂质或其它原因造成印刷字体中的白点等情况。

4.9漏印：印刷内容缺划或缺角或字体断印缺陷大于0.3mm，也被认为有漏印。

4.10色差：指实际部品颜色与承认样品颜色或色号比对超出允收值。

4.11流水纹：由于成形的原因﹐在浇口处留下的热溶塑料流动的条纹4.12熔接痕：由于两条或更多的熔融的塑料流汇聚，而形成在零件表面的线性痕迹4.13装配缝隙：除了设计时规定的缝隙外，由两部组件装配造成的缝隙4.14凹痕缩水：零件表面出现凹陷的痕迹(通常为成型不良所致)4.15油斑：附着在对象表面的油性液体4.16漏喷：应喷漆之产品表面部份因异常原因而导致油漆没有喷到露出底材之现象4.17修边不良：产品边缘处因人工修边而产生缺口等不规则形状4.18毛屑：分布在注塑件、喷漆件表面的线型杂质。

4.19刮痕：硬物或锐器造成零件表面的深度线性伤痕，用手指甲感觉有感、有层次感。

塑胶件外观检验标准塑胶件是一种广泛应用于各个行业的材料，其外观质量是评判产品品质的重要指标之一。

为了确保塑胶件的外观符合要求，制定一套严格的外观检验标准是必要的。

本文将介绍塑胶件外观检验的标准和相关要点。

一、外观缺陷分类首先，我们需要对塑胶件的外观缺陷进行分类。

主要的外观缺陷包括以下几类：1. 表面缺陷：表面光洁度不佳、气泡、气孔、毛刺等。

2. 几何尺寸缺陷：尺寸不准确、嵌注痕迹、异物粒子等。

3. 颜色缺陷：颜色不均匀、色差过大等。

4. 拼接缺陷：拼接处不牢固、存在接缝、开裂等。

二、外观检验标准针对上述分类的外观缺陷，我们需要制定相应的检验标准。

以下是常用的塑胶件外观检验标准：1. 表面缺陷检验标准：检查表面光洁度、气泡和毛刺等缺陷。

根据产品的特性和使用环境，可以制定相应的允许范围和级别。

2. 尺寸缺陷检验标准：测量塑胶件的尺寸，并与设计图纸进行对比。

对于关键尺寸，需严格控制误差范围。

3. 颜色缺陷检验标准：根据产品要求的颜色标准，使用色差仪或人眼对塑胶件的颜色进行检验。

将颜色差异控制在可接受范围内。

4. 拼接缺陷检验标准：通过物理测试或加工试验验证拼接处的强度和牢固性。

确保拼接处无开裂或接缝现象。

三、外观检验方法外观检验应根据不同的缺陷类型采用相应的检验方法，以下是常用的外观检验方法：1. 目测检验：使用肉眼对塑胶件的外观进行检查。

此方法适用于表面缺陷和颜色缺陷的检验。

2. 借助工具：如放大镜、显微镜等，对细小的缺陷进行观察和测量。

适用于尺寸缺陷和拼接缺陷的检验。

3. 物理测试：应用拉力测试机、冲击试验机等设备对拼接处进行力学性能测试，以验证其牢固性。

四、外观检验记录与评估在外观检验过程中，需要记录检验结果并进行评估。

以下是相关要点：1. 检验记录：记录每个样品的检验时间、检验人员、缺陷类型和数量等信息。

确保有准确的记录可供参考。

2. 缺陷评估：根据标准要求，对检出的缺陷进行评估和分类。

将其分为轻微缺陷、一般缺陷和严重缺陷等级。

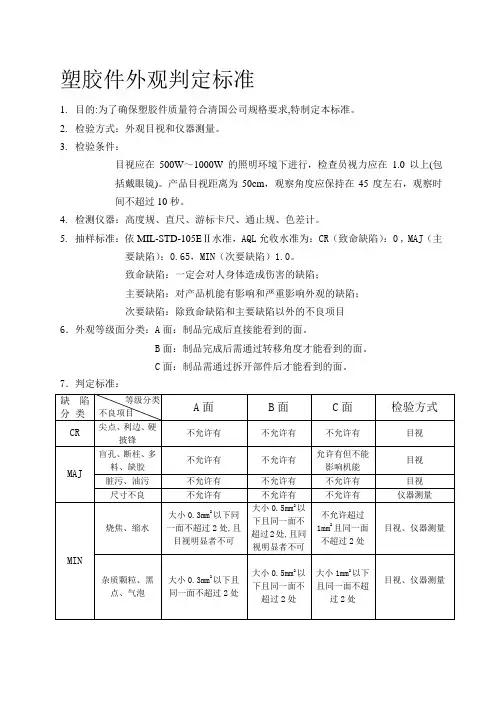

塑胶件外观判定标准
1.目的:为了确保塑胶件质量符合清国公司规格要求,特制定本标准。

2.检验方式：外观目视和仪器测量。

3.检验条件：
目视应在500W～1000W的照明环境下进行，检查员视力应在1.0以上(包
括戴眼镜)。

产品目视距离为50cm，观察角度应保持在45度左右，观察时
间不超过10秒。

4.检测仪器：高度规、直尺、游标卡尺、通止规、色差计。

5.抽样标准：依MIL-STD-105EⅡ水准，AQL允收水准为：CR（致命缺陷）：0 , MAJ（主
要缺陷）：0.65，MIN（次要缺陷）1.0。

致命缺陷：一定会对人身体造成伤害的缺陷；
主要缺陷：对产品机能有影响和严重影响外观的缺陷；
次要缺陷：除致命缺陷和主要缺陷以外的不良项目
6．外观等级面分类：A面：制品完成后直接能看到的面。

B面：制品完成后需通过转移角度才能看到的面。

C面：制品需通过拆开部件后才能看到的面。

7．判定标准：
8.以上标准适用于清国公司塑胶件来料检验判定基准,塑胶件的电镀、喷油、丝印、涂装标准需另行制定。

注塑件外观件检验标准序号常见质量缺陷及特征检验标准1油污：表⾯有出模时的脱模剂和外来油渍“A、B、C⾯”不允许有，“D⾯”考虑是否外露。

2披锋：塑胶件有利边、利⾓。

外观上以看上去不飞出，且⼿触摸不刮⼿为准，孔位及装配位置以不影响装配为准。

3变形：塑胶件有严重或轻微翘起。

同⼀平⾯差值可接受⼀处（⼀边或⼀⾓）⼩于0.05mm，涉及功的变形，应做试装且出现间隙⼩于0.3mm，可接受⼀处。

4缩⽔：表⾯不平，有凹陷状或呈⼩孔“A、B⾯”从90°、60°、45°观看⽆明显缩⽔痕，如在柱位位置及⾻位位置之缩⽔，“C”⾯可接受轻微缩⽔， 1尺距离90°观看不明显且⼿触摸⽆较明显凹陷感；具体标准以限度样品为准。

⼩孔“A、B”⾯0.5mm直径在0.04㎡内不得出现两个；“C”⾯0.8mm直径在0.04㎡内不得出现两个。

5缺料、断柱、断针：胶件不完整，缺料⼤⼩不⼀“A、B、C、D⾯”不允许有。

6⾊差：与样办颜⾊不⼀致。

对照签办，组装后成品可视部位胶件，5.9E时⾊差不可明显超⼀个PANTONE⾊号。

7透明性：透明件的透明度。

对照签办，组装后成品可视部位，凡抛光位在5.9E可视时必须光亮如镜⾯，不可有刮花，压花等。

凡晒纹位，5.9E可视时与签办⽆明显差别，且纹理均匀。

8透明性：透明件的透明度。

对照签办，5.9E可视，不可有明显差别（可透过胶件看图案来对⽐清晰和变形情况）。

9⿊点：表⾯有⼤⼩不⼀的⿊点。

（次项暂不受限制）“A⾯”⼩于0.5m㎡,每⾯不超过5点，不可2点集中，且分隔5—10cm；“B ⾯“⼩于0.7 m㎡，每⾯不超过5点，分隔5—10cm；“C⾯”⼩于1.0m㎡，每⾯不超过5点，分隔5cm。

10混⾊：有⼤⼩不⼀的混点，且颜⾊不对板（次项暂不受限制）“A⾯”制品边缘，且颜⾊与制品对⽐反差⼩，可接受1点，尺⼨⼩于2m㎡，制品中间，且颜⾊与制品对⽐偏差⼩，可接受1点，尺⼨⼩于1 m ㎡，颜⾊与制品反差⼤，可参考⿊点要求；“B ⾯”制品边缘，且颜⾊与制品对⽐反差⼩，可接受1点，尺⼨⼩于4 m㎡，制品中间，且颜⾊与制品对⽐偏差⼩，可接受1点，尺⼨⼩于2 m㎡，颜⾊与制品反差⼤，可参考⿊点要求；“C⾯”根据不同制品的不同位置要求，相应放松，考虑是否外露。
