外观检验与判定标准

3、定义：A级面：B级面：C级面：零件表面4、接收条件:5、判定规则（出现情况）：7、产品跌落测试：①对有跌落测试要求的产品，零部件高度1.3米，整机高度1米②跌落区域及要求：垂直于硬地板，一角三棱六面⑥“缺陷判定表”各项判定标准只作为通用判定区分缺陷的严重性或轻微性，不能作为AQL接受限度标准6、印刷、喷漆、电镀测试方法规定：①必须进行两项以上测试，并且被测试产品达到相关要求和AQL接收限度规定②印刷品一般以3M胶带和酒精测试为测试依据，喷漆一般以百格法和折弯法为测试依据，电镀品一般折弯法、百格法、盐雾试验（无试验机情况下--10克盐：100克水配比浸泡，容器必须密封后做测试）为测试依据，有另外附加测试要求时会在大货生产前另行通知①所有影响产品功能的产品的缺陷判定为“CR”或“MAJ”②所有出现在A级面上不允许或超出范围的缺陷判定为“MAJ”，规定范围内判定为“MIN”③所有出现在B级面上不允许的缺陷判定为“MIN”，不超出规定范围的接受（但批量不良不允许超过10%）④所有出现在C级面上不允许的缺陷判定为“MIN”，允许情况可接受⑤所有加工工艺或加工方法造成的批量缺陷，以签样或得到本公司主管级别人员确认为准（口头形式无效，以邮件或签样为准），否则按“缺陷判定表”内区分产品的缺陷严重性或轻微性所有检验均应在正常照明，并模拟最终使用条件下进行。

检测过程中不使用放大镜，所检验表面和人眼呈45°角。

A级面在检测时应转动，以获得最大反光效果。

①可接受的缺陷不能影响该零件的装配和功能，否则，将被拒收。

④缺陷允收定义了1250平方毫米的区域内各类缺陷的最大允收数量。

对于较大的零件表面，可允收数量和该表面所含1250平方毫米区域数量成正比，但是，两个或两个以上缺陷不能相连。

③所有的等级面应当印刷完好且满足颜色、光泽度、附着力等方面的要求。

②所有的等级面应当喷涂完好且满足颜色、光泽度、厚度、附着力等方面的要求。

附件3：外观及一般检验标准1.0 缺陷定义1.1 外观缺陷定义：1.1.1点：白点/黑点/凸点/凹点/亮点；同色点/异色点1.1.2线：划伤/熔接线/水纹线/毛纤。

1.1.3异物：产品表面所粘有的或者内部夹杂的一些不必要的、有损外观的物质。

1.1.4不饱模：未满足试模成形条件，出现未填充而凝固或因外界力量使之缺损的现象。

1.1.5熔接线：塑料熔体在型腔中流动时，遇到阻碍物（型芯等物体）时，熔体在绕过阻碍物后不能很好的融合，而在塑料件的表面形成一条明显的线。

1.1.6飞边：由于注塑工艺或模具原因，造成在塑料件的边缘分型面处所产生的废边。

1.1.7破裂：因内应力或机械损伤而造成在塑料件表面上的裂纹。

1.1.8色差：成型或喷漆时因色料分散不均匀而出现颜色上的差异。

1.1.9变形：成形产品因各部收缩率差异而形成的扭曲的现象。

1.1.10气泡：由于原料在成型前充分干燥，水分在高温的树脂中气化而形成气泡。

1.1.11流纹：产品表面上以浇口为中心而呈现出的年轮状条纹。

1.1.12积漆：在喷漆件表面上出现局部的油漆堆积现象。

1.1.13掉漆：塑胶壳因表面处理不当等原因或在外力作用下喷漆后出现的漆体脱落。

1.1.14刮痕：原材料相互摩擦或受外界力轻轻碰撞时产生的痕迹。

1.1.15断差：装配组合件装配后在接缝处配合面产生的错位。

1.1.16缝隙：装配时形成的缝与设计固有的缝的叠加。

1.1.17丝印：印刷的清晰与美观效果。

1.1.18缩水纹：成型时形成的水纹状缺陷1.1.19腐蚀：金属接触点生锈。

1.1.20软划伤：有划痕但几乎没有什么深度，与光线成一定角度才可以看到的。

1.1.21硬划伤：有一定深度不论是否与光线成一定角度都可以看到的。

1.2检验面等级定义：1.2.1 AA面：手机上显示信息的重要区域，应包括：LENS的透明区和LCD的透明区。

1.2.2 A面：移动电话正面、显示屏周围区域、键盘区域。

1.2.3 B面：移动电话顶、底、左侧、右侧四个侧面。

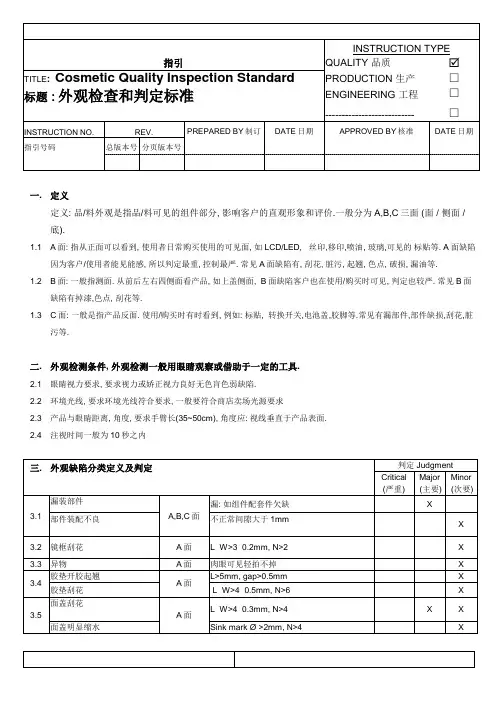

INSTRUCTION TYPE指引QUALITY 品质 TITLE: Cosmetic Quality Inspection Standard PRODUCTION 生产□标题 : 外观检查和判定标准ENGINEERING 工程□--------------------------- □INSTRUCTION NO. REV. PREPARED BY制订DATE日期APPROVED BY核准DATE日期指引号码总版本号分页版本号一. 定义定义: 品/料外观是指品/料可见的组件部分, 影响客户的直观形象和评价.一般分为A,B,C三面 (面 / 侧面 / 底).1.1 A面: 指从正面可以看到, 使用者日常购买使用的可见面, 如 LCD/LED, 丝印,移印,喷油, 玻璃,可见的标贴等. A面缺陷因为客户/使用者能见能感, 所以判定最重, 控制最严. 常见A面缺陷有, 刮花, 脏污, 起翘, 色点, 破损, 漏油等.1.2 B面: 一般指测面. 从前后左右四侧面看产品, 如上盖侧面, B面缺陷客户也在使用/购买时可见, 判定也较严. 常见B面缺陷有掉漆,色点, 刮花等.1.3 C面: 一般是指产品反面. 使用/购买时有时看到, 例如: 标贴, 转换开关,电池盖,胶脚等.常见有漏部件,部件缺损,刮花,脏污等.二. 外观检测条件, 外观检测一般用眼睛观察或借助于一定的工具.2.1 眼睛视力要求, 要求视力或娇正视力良好无色肓色弱缺陷.2.2 环境光线, 要求环境光线符合要求, 一般要符合商店卖场光源要求2.3 产品与眼睛距离, 角度, 要求手臂长(35~50cm), 角度应: 视线垂直于产品表面.2.4 注视时间一般为10秒之内三. 外观缺陷分类定义及判定判定 JudgmentCritical (严重) Major(主要)Minor(次要)3.1 漏装部件A,B,C面漏: 如组件配套件欠缺X部件装配不良不正常间隙大于1mmX3.2 镜框刮花A面L×W>3×0.2mm, N>2 X 3.3 异物A面肉眼可见轻拍不掉X3.4 胶垫开胶起翘A面L>5mm, gap>0.5mm X 胶垫刮花 L×W>4×0.5mm, N>6 X3.5 面盖刮花A面L×W>4×0.3mm, N>4 X X 面盖明显缩水Sink mark Ø >2mm, N>4 X四. 外观包装:五. 参照外观缺陷封办或图片(以QA提供的最新办或图片为准, 不受控但按需更新供参照):。

外观质量评定标准外观质量是指产品在外观形态、表面质量和色泽等方面的特征。

对于不同类型的产品，外观质量评定标准也有所不同。

本文将从几个方面详细介绍外观质量评定标准的相关内容。

首先，外观形态是评定外观质量的重要指标之一。

在评定外观形态时，需要考虑产品的整体外形是否符合设计要求，是否存在变形、扭曲、破损等缺陷。

同时，还需要检查产品的尺寸、结构、装配等方面是否符合标准要求。

例如，对于汽车外观质量评定，需要检查车身是否平整、线条是否流畅、零部件的装配是否精准等。

其次，表面质量也是评定外观质量的重要指标之一。

表面质量包括产品表面的光洁度、平整度、光泽度等方面。

在评定表面质量时，需要检查产品表面是否存在凹凸不平、划痕、气泡、氧化等缺陷。

例如，对于家具产品的外观质量评定，需要检查产品表面是否光滑、无色差、无瑕疵等。

另外，色泽也是评定外观质量的重要指标之一。

色泽是指产品的颜色和光泽度。

在评定色泽时，需要检查产品的颜色是否均匀、鲜艳，光泽度是否适中。

例如，对于服装产品的外观质量评定，需要检查布料的色彩是否鲜艳、无色差，光泽度是否适中。

除了以上几个方面，外观质量评定还需要考虑产品的外观设计是否符合审美标准、是否符合市场需求等因素。

在实际评定过程中，可以根据产品的特点和行业标准，制定相应的评定标准和检测方法，以确保评定结果的客观性和准确性。

总的来说，外观质量评定标准是一个综合性的评定体系，涉及外观形态、表面质量、色泽等多个方面。

只有严格依据标准进行评定，才能有效地保障产品的外观质量，提升产品的竞争力和市场占有率。

希望本文能够帮助大家更好地理解外观质量评定标准的相关内容，为产品的外观质量评定提供一定的参考和指导。

油漆件外观质量检验基本规范一．目的确定喷漆产品外观检验和可靠性测试方法和标准。

二．适用范围此标准适用于公司内所有的喷漆产品。

三．职责和权限3.1品质部：按此标准要求进行质量判定。

3.2 生产部门：按此标准要求进行生产。

四．定义4.1 色差：同一个漆面上，实际漆面表现出与标准样板的颜色差异。

4.2 光泽：漆层表面光泽与标准样析板的光泽差异，主要分为亮光、平光、亚光、无光。

4.3 纹理：漆层表面纹路与标准样板的纹理粗细、数量、方向的差异。

4.4 缺陷：漆层表面表现出不同于标准样板之外的其他形态,其具体类别如下:流漆：在喷漆件表面上出现局部的油漆堆积或呈水滴流痕现象。

凹陷点：在漆层表面出现低于表面的轻微凹点但不漏底色现象。

突起点：在漆层表面出现高于表面的轻微凹点但不出现亮点现象。

露底：在漆层表面局部油漆层过薄而露出基体或者底漆颜色现象。

发亮点：在漆层表面呈现出不同于表面光泽的光亮颗粒点现象。

毛屑：在漆层表面附着有毛屑、头发等毛绒物现象。

刮痕：在漆层表面出现轻微的刮痕（不漏底）现象。

污点：在漆层表面出现污点或污痕。

脱漆：在漆层表面出现局部的漆层脱落现象。

五．喷漆件漆层表面色差评判标准及方法按计算机色板检验(计算机色板设置上限样板和下限样板)。

六．喷漆件漆层表面光泽差异评判标准及方法按标准样板检验(标准样板设置上限样板和下限样板)。

七．喷漆件漆层表面质量合格评判标准及方法7.1喷漆件的检验环境及注意事项如下：7.2 喷漆件按漆层表面质量的优劣分类：一类品（精品级）、二类品（良品级）、三类品（合格品级）、四类品（不合格品级）。

7.3喷漆件漆层表面质量合格标准如下：7.3.4三类品合格标准（合格品级）：外观漆面没有明显的露底、脱漆、流漆、大面积凹凸点、大面积麻点、大面积刮手、严重划伤挂伤等现象及附着力合格的喷漆零件（其余项目按三类品标准执行）。

7.3.5 一类品、二类品严格按照外观检验标准执行。

八．漆层附着力测试（采用百格试验方式测试）8.1.测试工具：百格刀（1mm间隔）、3M专用胶带（宽25mm）、毛刷、放大镜（带发光器）、百格试验样板。

1.0、目的：1.1为确保易泰科技有限公司生产的baby monitor质量符合要求，特制定此检验标准。

1.2用以规范和统一婴儿监视器结构物料检验方案，内容及判定标准。

2.0、职责及权限:2.1 本标准必须由培训合格之人员执行；2.2 检验中如有疑问及争执，以品质主管最终判定为准；2.3 如有本标准未涉及的项目及书面文字无法描述者，以品质主管最终判定为准；2.4 当本标准与客户标准相冲突时优先采用客户标准。

2.5若新项目不断出现或本标准中有未涉及到的内容，应在本标准中加入并进行整理。

3.0检验条件：3.1视力要求：裸视或矫正视力1.0以上3.2检验距离：检验物距眼睛30-35cm3.3检验角度：水平方位45°，上下左右转动15°3.4按正常规定要求的距离和角度要求扫描整个检测面10—15秒钟为准3.5照明要求：在自然光或60W-100W的日光灯照明条件下检验，距离光源：50-55cm处；照度：500-550Lux（勒克斯（照明单位））4.0缺陷分类：4.1 A类，致命缺陷（CRI）：AQL=04.2 B类，重要缺陷（MAJ）：AQL=0.654.3 C类，轻微缺陷（MIN）：AQL=1.05.0缺陷定义：5.1 致命缺陷（Critical Defect）：产品存在对使用者的人身及财产安全构成威胁的缺陷。

5.2 主要缺陷（Major Defect）产品存在下列缺陷，为主要缺陷：5.2.1 功能缺陷影响正常使用5.2.2 漏元件·配件或主要标识，多出无关的标识及其他可能影响产品性能的物品5.2.3 影响产品形象的包装缺陷5.2.4 性能参数超出规格标准5.2.5 导致终端客户拒绝购买的结构及外观缺陷5.3轻微缺陷（Minor Defect）：不影响产品使用，终端客户可能愿意让步接受的缺陷。

5.3.1 仅影响产品美观感，不影响产品的正常功能使用5.3.2 上述缺陷以外的其它不影响产品使用的缺陷6.0表面定义：6.1 A面：正常使用中，直接观察到的主要外漏表面（正常观察产品的正面）6.2 B面：正常使用中，不直接观察到但外漏次要表面（正常观察产品的上下·左右侧面和背面）6.3 C面：正常使用中，很少见或看不见的面（电池仓·充电器和配件等其它表面）7.0缺陷概念：7.1通常缺陷：1）脏污（Contamination）：外来物所致的变色或吸附在零件表面上的异物。

汽车零部件外观检验质量标准和规范标准
简介
本文档旨在提供汽车零部件外观检验的质量标准和规范标准，
以确保汽车零部件的质量和外观符合相关要求。

检验对象
所有进入生产线的汽车零部件都应进行外观检验，包括但不限
于以下方面：
- 表面平整度
- 颜色均匀度
- 尺寸和形状的准确性
- 表面缺陷和瑕疵
质量标准
为确保零部件的质量和外观符合要求，以下质量标准应被遵守：
1. 表面平整度：零部件表面应平整，不得有凹凸不平、麻点等
缺陷。

2. 颜色均匀度：零部件的颜色应均匀，不得有明显的色差。

3. 尺寸和形状的准确性：零部件的尺寸和形状应符合设计要求，不得有偏差超过规定范围。

4. 表面缺陷和瑕疵：零部件表面不得有划痕、气泡、氧化等缺陷，不得有明显的色差。

规范标准
为确保检验的一致性和可靠性，以下规范标准应被遵守：
1. 检验员资质：负责进行外观检验的检验员应具备相关的知识
和技能，并经过培训和认证。

2. 检验环境：外观检验应在干燥、清洁、光线充足的环境中进行，以确保有效的观察和判断。

3. 检验工具：使用适当的检验工具，如测量仪器、放大镜等，
以帮助进行准确的外观检验。

4. 检验记录：对每个零部件的外观检验结果进行记录，包括通
过与不通过的判定，并进行必要的数据分析。

总结
本文档提供了汽车零部件外观检验的质量标准和规范标准，以
确保零部件的质量和外观符合要求。

通过严格遵守这些标准，可以
提高汽车零部件的可靠性和合格率，以保障汽车的质量和安全。

3、定义：A级面：B级面：C级面：零件表面4、接收条件:5、判定规则（出现情况）：7、产品跌落测试：①对有跌落测试要求的产品，零部件高度1.3米，整机高度1米②跌落区域及要求：垂直于硬地板，一角三棱六面⑥“缺陷判定表”各项判定标准只作为通用判定区分缺陷的严重性或轻微性，不能作为AQL接受限度标准6、印刷、喷漆、电镀测试方法规定：①必须进行两项以上测试，并且被测试产品达到相关要求和AQL接收限度规定②印刷品一般以3M胶带和酒精测试为测试依据，喷漆一般以百格法和折弯法为测试依据，电镀品一般折弯法、百格法、盐雾试验（无试验机情况下--10克盐：100克水配比浸泡，容器必须密封后做测试）为测试依据，有另外附加测试要求时会在大货生产前另行通知①所有影响产品功能的产品的缺陷判定为“CR”或“MAJ”②所有出现在A级面上不允许或超出范围的缺陷判定为“MAJ”，规定范围内判定为“MIN”③所有出现在B级面上不允许的缺陷判定为“MIN”，不超出规定范围的接受（但批量不良不允许超过10%）④所有出现在C级面上不允许的缺陷判定为“MIN”，允许情况可接受⑤所有加工工艺或加工方法造成的批量缺陷，以签样或得到本公司主管级别人员确认为准（口头形式无效，以邮件或签样为准），否则按“缺陷判定表”内区分产品的缺陷严重性或轻微性所有检验均应在正常照明，并模拟最终使用条件下进行。

检测过程中不使用放大镜，所检验表面和人眼呈45°角。

A级面在检测时应转动，以获得最大反光效果。

①可接受的缺陷不能影响该零件的装配和功能，否则，将被拒收。

④缺陷允收定义了1250平方毫米的区域内各类缺陷的最大允收数量。

对于较大的零件表面，可允收数量和该表面所含1250平方毫米区域数量成正比，但是，两个或两个以上缺陷不能相连。

③所有的等级面应当印刷完好且满足颜色、光泽度、附着力等方面的要求。

②所有的等级面应当喷涂完好且满足颜色、光泽度、厚度、附着力等方面的要求。
