美能达163维修资料

柯美163机器保修COF32解决方法美能达数码复印机报C0F32代码怎么办？ -导读：目前市场上美能达复印机占有率比拟高的主要是BIZHUB系统，此系列机器性能比拟稳定，耗材廉价，维修本钱相对较低，速度和质量也能满足大部份用户的需求；但此系列机器普通容易出现COF32代码，...目前市场上美能达复印机占有率比拟高的主要是BIZHUB系统，此系列机器性能比拟稳定，耗材廉价，维修本钱相对较低，速度和质量也能满足大部份用户的需求；但此系列机器普通容易出现COF32代码，此文为在下实际维修操作中得到的经验。

此代码形成原因有多种：ATDC值设置不正确〔ATDC：自动墨粉浓度〕载体老化、载体缺乏 ATDC传感器故障显影器前部芯片损坏或污损步骤/方法清洁显影器前部控制芯片一般怕麻烦或不负责任的维修人员，会要求你直接换载体可以以如下方式进入维修模式，调整ATDC值“效用-停止-0-0-停止-0-1〞进入维修模式〔要求连续按完，每个键间隔时间不超过0.5秒〕进入维修模式后，显示面板显示“SERVICE MODE〞，用光标键选“ADJUST〞；按OK〔某些机器可能是YES或确定〕，进入选中ATDC GAIN，按OK进去，看当前值是多少？正常情况下当前ATDC值应为143-150左右，在原ATDC值的根底上往上加5到10，按OK保存，重启机器，如果仍报代码，重新进入维修模式，把值再调一点，但不要太高，否那么会出现印品底灰或其它不确定异常情况〔以下方法需要有一定维修经验才建议操作〕如果出现ATDC值调到最高也会出代码的情况，除了换载体，可以以如下方法处理：先取出碳粉瓶保存好；拆开显影组件，把载体倒到干净纸上保存好，把载体仓内的碳粉传感器清洁干净；接着装入一半载体，装好显影组件，装入机器，这样一般不会出代码，但这时ATDC值仍处于最高值，接着曝黑板〔即保持扫描平台盖子翻开，复印，这样印出来为全黑，即曝黑板〕重复曝黑板直到显示面板提示“正在补充碳粉〞然后取下显影组件，拆开，拿出载体仓，重新装入余下的一半载体，装好重新装入机器，接着再曝黑板；直到再次提示“正在补充碳粉〞后，进入维修模式，把ATDC值向下降到160左右〔以不提示代码为宜〕再曝黑板，直到再次提示“正在补充碳粉〞后，进入维修模式，把ATDC值向下降到145左右，为正常值；此时重新装入碳粉瓶，机器可正常交接使用考前须知注意：如果经过以上操作，仍然不能使机器正常使用，那么说明必须更换载体，或需要检修ATDC传感器如果没有一定的维修经验，不建议自己操作有那么纠结吗柯美163复印机出COF32解决方法1、换好载体后，记得先取下碳粉瓶；然后以“效用-停止-0-0-停止-0-1〞进入维修模式；〔面板显示SERVICE MODE〕用光标键选“FUNCTION〞，按OK，进去选“ATDC AUTO ADJUST〞〔自动墨粉浓度较正〕，此时稍等3到5分钟，等机器停止运行后，按复位回到待机画面，然后才可以把碳粉瓶再装进去2、开机，把右侧门翻开，进入维修模式，在第二项里找到ATDC GAIN，把数值调大，再按照楼上的方法做就好了ZH这么简单都不会啊！翻开右边盖子进入维修方式到载体搅拌的“ATDC AUTO ADJUST〞柯美163开机报错COF32 1、如题!机器开机检测后就报错COF32,即使不装鼓组件也报这个错.碳粉值看了一下190.在第二项倒数第三项ATDC GAIN里调到最高,也没用!这就郁闷了.麻烦各位还有没有更好的方法!谢谢显影器前面那有个铁皮，是接触到磁棍上的，如果没接触好也会出COF32 感谢随笔先生的答复!现在已经修复!翻开侧盖,开机后进入维修模式到第五项里找ATDC AUTO 那一项按OK的同时合上侧门,进入后拉黑板,然后慢慢往下调节器即可原创]史上最顽强的C0F32---请教传说级高手解惑！BR]相信这次维修对楼主来说是一次考验，可能原因接触不好或板上不稳定，或粉搅拌杆受力不匀，本人相信是后者，但仍有疑点，你说[I]自动运行第一次，没有报错，得到个值149 查看维修模式第四项第一个是120，也很正常的值[/I]，这个值是不正常的，在任何情况下做载体自动运行后，前值是可以在140-150之间变化的〔都算正常〕，后值是固定的，应该是140，最大偏差135-145，这个偏差取决于你废粉回收器的废粉多少，第2，当你从125---186全部调完，依然是C0F32，做AUTO出COF33很正常，不出才怪呢，有时间再说说一下我的处理经验：我也不知道原因，我一般都是把155调到170以后，然后印5-10张黑板，然后再把数值调到155左右，开关机就好，有高手的话给解释一下吧通常情况下，手动调完所有值任然出COF32就不要在做AUTO，这是徒劳举动，只能是浪费时间，假设做AUTO后出COF33,同样不要去手动调值大小，他们是两种表达方式，一个概念。

东芝 163 复印机输出检查（测试模式 04 ）列表
代码 151 152 153 158 160 168 功能 代码 101 闭 代码 102 闭 代码 103 闭 代码 108 闭 代码 110 闭 代码 118 闭 功能关 功能关 功能关 功能关 功能关 开／关
磁铁开／关
合器（低速）开／关
数器计数
关
关（低速）
关（高速） [-DC] 开／关
开／关
／关
压开／关
开／关
（在极限位置自动关闭）
传感器单元开／关
供纸电机开／关（正常旋转）
供纸电机开／关（反转）
读取电机开／关（正常旋转）
反向电机开／关（正常旋转）
反向电机开／关（反转）
冷却风扇开／关（低速）
冷却风扇开／关（高速）
东芝 163 复印机输出检查（测试模式 04 ）列表
代码 101 102 103 108 110 118 201 202 203 204 205 218 235 236 237 249 252 253 255 256 261 267 281 282 283 284 285 410 411 功能 主电机开（无显影器时运 行） 墨粉电机开（正常旋转） 多棱镜电机开（ 600 dpi ） 定位离合器开 ADU 电机开（低速） 激光器开 搓纸电磁铁开／关 PFU 搓纸电磁铁开／关 PFU 输送离合器（高速）开／关 旁路搓纸电磁铁开／关 PFU 输送离合器（低速）开／关 钥匙复印计数器计数 消电灯开／关 排风扇开／关（低速） 排风扇开／关（高速） 显影器偏压 [-DC] 开／关 主充电电极开／关 分离偏压开／关 转印导板偏压开／关 转印变压器开／关 扫描电机开（在极限位置自动关闭） 接触式图像传感器单元开／关 自动输稿器供纸电机开／关（正常旋转） 自动输稿器供纸电机开／关（反转） 自动输稿器读取电机开／关（正常旋转） 自动输稿器反向电机开／关（正常旋转） 自动输稿器反向电机开／关（反转） 转换调节器冷却风扇开／关（低速） 转换调节器冷却风扇开／关（高速）

美能达复印机的调试资料美能达复印机的调试资料效⽤-停⽌-00-停⽌-01进⼊维修模式Service Mode（维修模式）⼀、SERVICE'S CHOICE（技术维修选择）1、SHIPMENT DESTINATION（市场地区）2、MAINTENANCE COUNTER（保养计数器）3、IU LIFE STOP MODE（IU寿命终⽌模式）4、ID ADJUST（ID调整）5、VG ADJUST（VG调整）6、FUSER TEMP.Ad(PLAIN)（定影温度调整（普通纸））7、FUSER TEMP.Ad(THICK)（定影温度调整（厚纸））8、FUSER TEMP.Ad(OHP)（定影温度调整(OHP)）9、LEADING EDGE ERAGE（前边缘消除）10、TRAILING EDGE ERAGE（后边缘消除）11、VERTICAL EDGE ERAGE（上下边缘消除）12、LOOP ADJUST(TRAY1)（波幅调整（第1纸盒））13、LOOP ADJUST(TRAY2TO TRAY5)*（波幅调整（第2纸盒到第5纸盒）*）14、LOOP ADJUST(DUPLEX)（波幅调整（双⾯））15、LOOP ADJUST(BYPASS)（波幅调整（⼿送进纸））16、FLS PAPER SIZE（FLS纸张尺⼨）17、CCD APS SIZE（CCD APS尺⼨）18、GDI TIMEOUT（GDI超时）⼆、ADJUST（调整）1、PRN MAIN REGIST（打印主对位）2、PRN SUB REGIST（打印次对位）3、CCD MAIN ZOOM（CCD主缩放）4、CCD SUB ZOOM（CCD次缩放）5、CCD MAIN REGIST（CCD主对位）6、CCD SUB REGIST（CCD次对位）7、ADF SUB ZOOM（ADF次缩放）8、ADF MAIN REGIST（ADF主对位）9、ADF SUB REGIST1（ADF次对位1）10、ADF SUB REGIST2（ADF次对位2）11、ADF REG.LOOP1（ADF对位波幅1）12、ADF REG.LOOP2（ADF对位波幅2）13、ATDC GAIN（ATDC增益）14、MODEL SETTING（模式设定）三、COUNTER（计数器）1、TOTAL COUNTER（总计数器）2、SIZE COUNTER（尺⼨计数器）3、PM COUNTER（PM计数器）4、MAINTENANCE COUNTER（保养计数器）5、SUPPLIES LIFE COUNT.（使⽤寿命计数）6、APPLICATION COUNTER（应⽤计数器）7、SCAN COUNTER（扫描计数器）8、PAPER SIZE COUNTER（纸张尺⼨计数器）9、MISFEED COUNTER（卡纸计数器）10、TROUBLE COUNTER（故障计数器）四、DISPLAY（显⽰）1、TONER DENSITY LEVEL（碳粉浓度⽔平）2、PROCESS CONTROL（过程控制）3、MAIN F/W VER.（主机固件版本）4、ENGINE F/W VER.（引擎固件版本）5、PCL F/W VER.*（PCL固件版本*）6、NIC F/W VER.*（⽹卡固件版本*）7、ADF F/W VER.*（ADF固件版本*）8、MAIN RAM SIZE（主内存⼤⼩）9、PCL RAM SIZE*（PCL内存⼤⼩*）10、SERIAL NO.（序列号）11、CUSTOMER ID（⽤户识别码）五、FUNCTION（功能）1、PAPER FEED TEST（送纸测试）2、PROCESS CHECK（过程检查）3、ATDC AUTO ADJUST（ATDC⾃动调整）4、PRINT TEST PATTERN（打印测试图案）5、ADF FEED TEST（ADF输稿测试）6、COPY ADF GLASS AREA（复印ADF玻璃区域）7、CCD MOVE TO HOME（CCD移到原位）8、SCAN TEST（扫描测试）9、ADF WIDTH ADJ.(MAX)*（ADF宽度调整（最⼤）*）10、ADF WIDTH ADJ.(MIN)*（ADF宽度调整（最⼩）*）11、ADF SENSOR ADJUST*（ADF感应器调整*）六、ADMIN.REGISTRATION（管理员注册）七、FIXED ZOOM CHANGE（固定缩放修改）1、REDUCTION2（缩⼩2）2、REDUCTION1（缩⼩1）3、EXPANSION1（放⼤1）4、EXPANSION2（放⼤2）七、FIXED ZOOM CHANGE（固定缩放修改）⼋、FACTORY TEST（出⼚测试）1、PANEL BUZZER TEST（⾯板蜂鸣器测试）2、RAM TEST（RAM测试）九、CLEAR DATA（清除数据）1、MEMORY CLEAR（清除内存数据）2、PM COUNTER（PM计数器）3、MAINTENANCE COUNTER（保养计数器）4、SUPPLIES LIFE COUNT.（使⽤寿命计数）5、APPLICATION COUNTER（应⽤计数器）6、SCAN COUNTER（扫描计数器）7、PAPER SIZE COUNTER（纸张尺⼨计数器）8、MISFEED COUNTER（卡纸计数器）9、TROUBLE COUNTER（故障计数器）10、ADF BACKUP CLEAR*（ADF备份数据清除*）⼗、SECURITY（安全性）1、TOTAL COUNTER COUNT（总计数器计数）2、SIZE COUNTER COUNT（尺⼨计数器计数）3、PLUG-IN COUNTER COPY（接插式计数器复印）4、MACHINE COUNTER（机器计数器）。

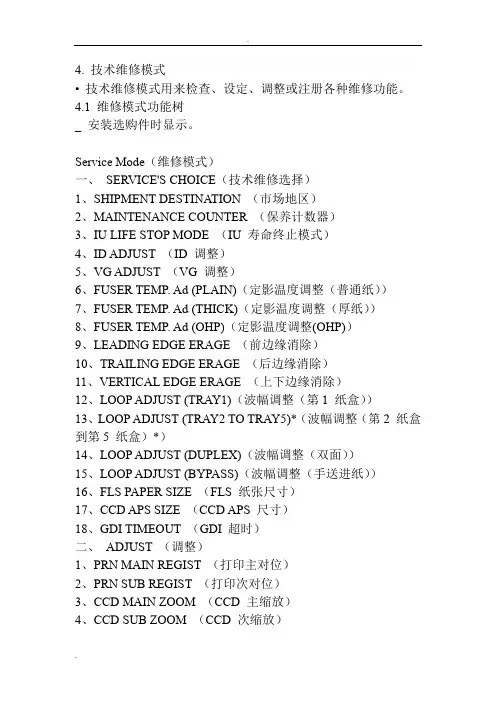

4. 技术维修模式• 技术维修模式用来检查、设定、调整或注册各种维修功能。

4.1 维修模式功能树_ 安装选购件时显示。

Service Mode（维修模式）一、SERVICE'S CHOICE（技术维修选择）1、SHIPMENT DESTINATION （市场地区）2、MAINTENANCE COUNTER （保养计数器）3、IU LIFE STOP MODE （IU 寿命终止模式）4、ID ADJUST （ID 调整）5、VG ADJUST （VG 调整）6、FUSER TEMP. Ad (PLAIN)（定影温度调整（普通纸））7、FUSER TEMP. Ad (THICK)（定影温度调整（厚纸））8、FUSER TEMP. Ad (OHP)（定影温度调整(OHP)）9、LEADING EDGE ERAGE （前边缘消除）10、TRAILING EDGE ERAGE （后边缘消除）11、VERTICAL EDGE ERAGE （上下边缘消除）12、LOOP ADJUST (TRAY1)（波幅调整（第1 纸盒））13、LOOP ADJUST (TRAY2 TO TRAY5)*（波幅调整（第2 纸盒到第5 纸盒）*）14、LOOP ADJUST (DUPLEX)（波幅调整（双面））15、LOOP ADJUST (BYPASS)（波幅调整（手送进纸））16、FLS PAPER SIZE （FLS 纸张尺寸）17、CCD APS SIZE （CCD APS 尺寸）18、GDI TIMEOUT （GDI 超时）二、ADJUST （调整）1、PRN MAIN REGIST （打印主对位）2、PRN SUB REGIST （打印次对位）3、CCD MAIN ZOOM （CCD 主缩放）4、CCD SUB ZOOM （CCD 次缩放）5、CCD MAIN REGIST （CCD 主对位）6、CCD SUB REGIST （CCD 次对位）7、ADF SUB ZOOM （ADF 次缩放）8、ADF MAIN REGIST （ADF 主对位）9、ADF SUB REGIST1 （ADF 次对位1）10、ADF SUB REGIST2 （ADF 次对位2）11、ADF REG. LOOP 1 （ADF 对位波幅1）12、ADF REG. LOOP 2 （ADF 对位波幅2）13、ATDC GAIN （ATDC 增益）14、MODEL SETTING （模式设定）三、COUNTER （计数器）1、TOTAL COUNTER （总计数器）2、SIZE COUNTER （尺寸计数器）3、PM COUNTER （PM 计数器）4、MAINTENANCE COUNTER （保养计数器）5、SUPPLIES LIFE COUNT. （使用寿命计数）6、APPLICATION COUNTER （应用计数器）7、SCAN COUNTER （扫描计数器）8、PAPER SIZE COUNTER （纸张尺寸计数器）9、MISFEED COUNTER （卡纸计数器）10、TROUBLE COUNTER （故障计数器）四、DISPLAY （显示）1、TONER DENSITY LEVEL （碳粉浓度水平）2、PROCESS CONTROL （过程控制）3、MAIN F/W VER. （主机固件版本）4、ENGINE F/W VER. （引擎固件版本）5、PCL F/W VER.* （PCL 固件版本*）6、NIC F/W VER.* （网卡固件版本*）7、ADF F/W VER.* （ADF 固件版本*）8、MAIN RAM SIZE （主内存大小）9、PCL RAM SIZE* （PCL 内存大小*）10、SERIAL NO. （序列号）11、CUSTOMER ID （用户识别码）五、FUNCTION （功能）1、PAPER FEED TEST （送纸测试）2、PROCESS CHECK （过程检查）3、ATDC AUTO ADJUST （ATDC 自动调整）4、PRINT TEST PATTERN （打印测试图案）5、ADF FEED TEST （ADF 输稿测试）6、COPY ADF GLASS AREA（复印ADF 玻璃区域）7、CCD MOVE TO HOME （CCD 移到原位）8、SCAN TEST （扫描测试）9、ADF WIDTH ADJ. (MAX)*（ADF 宽度调整（最大）*）10、ADF WIDTH ADJ. (MIN)*（ADF 宽度调整（最小）*）11、ADF SENSOR ADJUST* （ADF 感应器调整*）六、ADMIN. REGISTRATION （管理员注册）七、FIXED ZOOM CHANGE（固定缩放修改）1、REDUCTION2 （缩小2）2、REDUCTION1 （缩小1）3、EXPANSION1 （放大1）4、EXPANSION2 （放大2）七、FIXED ZOOM CHANGE（固定缩放修改）八、FACTORY TEST（出厂测试）1、PANEL BUZZER TEST （面板蜂鸣器测试）2、RAM TEST （RAM 测试）九、CLEAR DATA （清除数据）1、MEMORY CLEAR （清除内存数据）2、PM COUNTER （PM 计数器）3、MAINTENANCE COUNTER （保养计数器）4、SUPPLIES LIFE COUNT. （使用寿命计数）5、APPLICATION COUNTER （应用计数器）6、SCAN COUNTER （扫描计数器）7、PAPER SIZE COUNTER （纸张尺寸计数器）8、MISFEED COUNTER （卡纸计数器）9、TROUBLE COUNTER （故障计数器）10、ADF BACKUP CLEAR*（ADF 备份数据清除*）十、SECURITY （安全性）1、TOTAL COUNTER COUNT （总计数器计数）2、SIZE COUNTER COUNT （尺寸计数器计数）3、PLUG-IN COUNTER COPY（接插式计数器复印）4、MACHINE COUNTER （机器计数器）注意• 必须注意只有专业维修人员才能进入维修模式。
