第六章：安全爆破技术一、教案设计（见下表）二、教案教学过程：（一）点名及听课指导（1）学员要保证学习时间，遵守考勤制度；（2）上课要集中精力学习，做好笔记；（3）课后要认真复习。
（二）介绍教学方法《起爆技术》专业知识，主要利用“考评、教学、考学”教学方法进行讲解。
教学过程分三个阶段进行，第一阶段是考、评阶段，即在每一节课讲授新课之前对以前学过的知识进行抽查考核，当场记分；第二阶段是教学阶段，讲授新课；第三阶段是考学阶段，考问学员本节课所学的重点和难点内容，其目的是巩固新学的知识。
（三）基础测试（提问）随机抽取学员回答以下问题：1、什么是电爆网路？电爆网路的连接方法有哪些。
2、掘进工作面按炮眼位置和作用，分为哪几种。
3、常用掏槽炮眼有哪几种形式。
4、炮眼布置的原则与要求有哪些。
5、突出煤层的爆破技术有哪些。
6、突出工作面远距离爆破的要求有哪些。
7、爆破监控系统的作用有哪些。
8、矿用数码爆破的优点有哪些。
（四）教学环节引言：在煤矿生产安全事故中，爆破事故所占比例较大。
爆破引起瓦斯、煤尘燃烧、爆炸；引起冒顶、飞石伤人、炮烟熏人、炸毁、砸坏设备等事故时有发生。
因此，学习好安全爆破技术，是爆破工在爆破作业过程中坚持正确的操作方法，防止爆破事故的发生，确保煤矿安全生产的基本职责。
也是爆破工职业道德的基本要求。
【讲解】 6.1.1、电爆网路的连接：由若干个电雷管与爆破母线连接而成的爆破群叫电爆网路。
其连线方式分为：串联、并联、混联三种方式。
⑴、串联：依次将相邻的两个或两个以上电雷管的脚线各一根互相连接起来，最后将两端剩余的两根脚线接到母线上。
⑵、并联：将所有电雷管的两根脚线分别接到网路的两根母线上，通过母线与电源连接。
⑶、混联：是串联和并联的结合。
可分为串并联和并串联两种。
网路中将串联组并联起来叫串并联；反之为并串联。
6.1.2、电爆网路的检测：⑴、《煤矿安全规程》（2016）对爆破网路检测的要求： 《规程》360条规定：每次爆破作业前，爆破工必须做电爆网路全电阻检测。

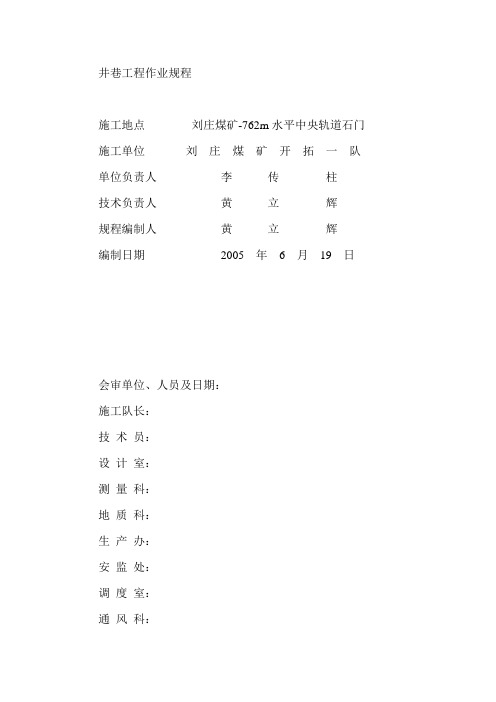

井巷工程作业规程施工地点刘庄煤矿-762m水平中央轨道石门施工单位刘庄煤矿开拓一队单位负责人李传柱技术负责人黄立辉规程编制人黄立辉编制日期2005年6月19日会审单位、人员及日期：施工队长：技术员：设计室：测量科：地质科：生产办：安监处：调度室：通风科：机电科：通风副总：分管副总：分管矿长：安监处长：总工程师：矿长：井巷工程作业规程审批意见规程名称：收到日期：2005年6月19日审批日期2005年6月20日审批意见：1、放炮警戒距离迎头不低于100米。
2、工作面找顶时要有专人看护。
3、迎头施工时第一排锚杆不得喷实，留有下一段施工时接茬，连网要用12# 铁丝双股连网，间隔300mm。
4、过162钻孔必须编制专门措施。
5、中央轨道石与13-1煤采区下部车场贯通措施另行编制。
目录第一章概况………………………………………………（1-3 ）第二章巷道布置………………………………………………（3-4）第三章施工方法………………………………………………（4-5）第四章支护方式及施工工艺…………………………………（5-10）第五章主要生产系统及施工设备…………………………（10-13）第六章劳动组织及正规循环作业…………………………（13-15）第七章安全技术措施………………………………………（15-25）第八章文明生产……………………………………………（25-28）第九章避灾路线 (28)第一章概况一、工程概况1、编制作业规程的依据：1、刘庄煤矿设计室提供的刘庄煤矿-762m水平井底车场图（S1400-121.1G2-1）2、安徽理工大学提供《巷道断面支护方式的设计修改说明》。
3、《矿山井巷工程施工及验收规范》和《煤矿井巷工程质量检验评定标准》4、刘庄矿地测部门提供的《刘庄煤矿-762m中央轨道石门掘进地质说明书》2、工程名称及开凿目的：（1）工程名称：刘庄煤矿-762m水平中央轨道石门。
（2）开凿目的：刘庄煤矿-762m水平中央轨道石门用于刘庄矿井采区提供轨道运输、通风、行人、排水、供料等服务。
井巷掘进爆破7.1平巷掘进爆破平巷掘进爆破的特点是只有一个自由面，炮眼深度一般只有1.5～3.0 m。
7.1.1工作面和炮眼布置炮眼按其布置位置和作用分为掏槽眼、辅助眼、周边眼（周边眼又分为：顶眼、底眼、帮眼）。
（1）掏槽眼——用于爆破出新的自由面，为其他炮眼爆破创造有利条件；（2）辅助眼——用来进一步扩大掏槽眼，为后续爆破提供新的自由面；（3）周边眼——又称轮廓眼，控制井巷断面规格、形状，实现设计要求。
由于井巷掘进的断面小，只有一个自由面，四周岩体的夹制性很强，不利于一次崩落较深的炮眼。
因此，掏槽眼的布置极为重要，目前常用的掏槽形式主要分3类：（1）倾斜掏槽，掏槽眼与工作面斜交：单向掏槽、锥形掏槽、楔形掏槽、扇形掏槽；（2）垂直掏槽（平行空眼直线掏槽），掏槽眼与工作面垂直，且相互平行，其中有不装药的空眼：龟裂（缝形）掏槽、桶形掏槽、螺旋掏槽。
（3）混合掏槽，（1）、（2）在一个断面内同时使用，尤其以桶形掏槽和锥形掏槽的组合居多。
7.1.1.1 倾斜掏槽（1）单向掏槽——各炮眼指向一条直线，且都排列在这条直线的一侧；适用于软岩或具有层理、节理、裂隙或软弱夹层的岩石中，倾斜角50°～70°，炮眼间距0.3~0.6m。
双排更为可靠，近于楔形。
（2）楔形掏槽——炮眼成对相向倾斜指向一条直线，且排列在这条直线的两侧；适用于中等硬度以上均质岩石。
断面尺寸＞4m2的巷道掘进爆破中，通常布置2～4对，每对炮眼底部间距0.1～0.2m、每对掏槽眼间距0.2～0.6m，倾斜角α＝55°～75°。
楔形掏槽的主要参数选取见表7-2，p198。
又分为垂直掏槽和水平掏槽，前者打眼方便，使用广；后者在岩层具有水平层理、节理或巷道宽时才使用。
还有双楔形（多楔形），双楔形掏槽在炮眼利用率和单位体积炮眼长度两方面明显优于单楔形掏槽，而在其他项目上则劣于单楔形掏槽。
因此难爆岩体采用双楔形（多楔形），而破碎易爆岩体用单楔形掏槽。
孟家塔煤矿掘进工作面爆破设计方案一、爆破环境描述孟家塔煤矿掘进工作面为直墙半圆拱形断面，巷道坡度为3‰上坡；宽度3。
8m、高度3.78m，其断面积约为，支护方式为锚网喷支护。
8。
二、掘进爆破设计目的及要求1、设计目的为有效组织工作面施工,在保证安全的条件下，选用一种最有效的方案高速度，高质量的将岩石按规定断面爆破下来，并尽可能不损坏巷道围岩，并最大限度的保持岩石原有的强度和稳定性，以利于爆破后围岩长期稳定，并降低爆破地震效应,空气冲击波及飞石距离使爆破对周围物体损伤最小。
2、设计要求（1）巷道断面符合设计要求，不欠挖、少超挖,巷道的方向和坡度符合设计要求;(2）炮眼利用率高,炸药和雷管等爆破材料消耗低;(3）爆下的岩石块度适中,爆堆集中，便于装岩;(4）对围岩的破坏小，以利于巷道的支护和稳定。
三、爆破参数的确定为了取得良好的爆破效果，必须根据巷道施工的地质条件、岩石性质、施工工具和爆破材料，确定合理的炮眼直径、炮眼深度、装药量、炮眼数目等.(1）炮眼直径:炮眼直径应和药卷直径相适应,过大会影响爆破效果。
一般情况下，炮眼直径比药卷直径大 4～6mm。
目前我国普遍采用的药卷直径为 32mm 和 35mm,本设计所用药卷直径为 32mm，而钎头直径为38mm，钎杆长度为 2。
2m。
（2）炮眼深度:气腿式凿岩机凿岩,眼深为1。
8m～2。
0m。
（3）炸药选取：炸药类型为 2＃岩石乳化炸药,装药系数为 0.6—0.8,为柱形药包。
(4)炮眼数目：炮眼数目的确定根据工作面的岩石性质、巷道断面形状和尺寸,以及所用的爆破材料,按不同作用的各类炮眼分别进行合理布置,最后排列出一次放炮的总炮眼数目.此外，也可以按一个循环的总装药量平均装入所有的炮眼的原则进行计算，作为设计排列炮眼时参考。
1、Q=p（kg）式中：a——每个炮眼的平均装填系数，为炮眼里的装药长度与眼深之比， 0.6～0.8;N——炮眼总数，个；m——每个药卷的长度，m；m=0.2mp--每个药卷的质量,kg。
.
1.炮眼布置及顺序:先掏槽眼，其次辅助眼，最后周边眼，以保证爆破效果。
2.爆破器材：①矿用炸药（铵梯类炸药；乳化炸药，水胶炸药）②起爆器材（八号电雷管）
3.爆破参数：炮眼直径、炮眼深度、炮眼数目、单位炸药消耗量。
4.爆破说明书是井巷施工组织中的一个重要组成部分，是指导、检查和总结爆破工作的技术文件。
内容：①爆破工程的原始资料②选用的钻眼爆破器材③爆破参数的选择与计算④爆破网路的计算与设计⑤爆破作业安全措施
5.爆破作业图表是在爆破说明书基础上编织出来的，包括:炮眼布置图、爆破原始条件、炮眼布置参数、装药参数表、预期爆破效果、经济指标
6.中线指示巷道掘进方向、腰线控制巷道的坡度
7.通风方式:压入式、抽出式、混合式
8.综合防尘：湿式钻眼、喷雾洒水、加强通风排尘、加强个人防护、清扫落尘
9.提高装岩工作效率：①研制和选用高效能的装载机②研究和推广装岩、运输机械化作业线，不断提高装载机工时利用率，缩短掘进循环中的装岩时间③做好爆破工作④发展一机多用设备⑤加强装岩与排矸调车的组织管理工作
10.钻爆法为主的岩巷机械化作业线①气腿式凿岩机配耙斗或铲斗式装载机作业线②全液压钻车配侧卸装载机作业线
11.斜井快速施工机械化作业线：多台风动凿岩机凿岩、中深孔光面爆破、大耙斗机装岩、大箕斗机运输、大提升机提升、大矸石仓排矸、布孔仪布孔、激光仪指向测量、潜水泵排水、局部通风机通风的机械化作业线实现了快速装岩、提升和自动翻矸，长距离管道运输，锚喷支护，成井速度明显加快
'.。
井巷工作面炮眼布置
井巷工作面炮眼布置
一、巷道工作面炮眼布置
(一)对炮眼布置的要求
除合理确定钻眼爆破参数外，为保证安全，提高钻眼爆破效率和质量，还需正确布置工作面上的炮眼。
合理的炮眼布置应能满足下列要求：
(1)有较高的炮眼利用率；
(2)先爆炸的炮眼不会破坏后爆炸的炮眼，或影响其内装药爆轰的稳定性；
(3)爆破块度均匀，大小符合装岩要求，大块率小；
(4)爆堆集中，爆破高度和宽度符合要求；飞石距离小，不会损坏支架或其他设备；
(5)爆破后断面和轮廊符合设计要求，不会发生欠挖和过量超挖；壁面平整并能保持巷道围岩本身的强度和稳定性；
(6)便于打眼，并尽可能减少钻眼机械和设备的移动。
(二)炮眼布置方法与原则
(1)周边眼按光面爆破参数布置(特殊情况除外，不包括底眼)。
原则上，周边眼应布置在设计轮廊线上，但为便于打眼，通常向外(或向上)偏斜一定角度。
偏斜角又称外甩角，根据炮眼深度来调整(一般为3。
～5。
)。
眼底落
在设计轮廊线外不超过100 rnn~0最小抵抗线应从眼底算起。
采用普通光面爆破时，周边眼深度不应大于崩落眼深度。
全断面炮眼数目较一般爆破约增加15％～20％。
炮眼封泥严格按《煤矿安全规程》规定执行。
(2)选择适当的掏槽方法和掏槽位置。
掏槽位置会影响岩石的抛掷距离和破碎块度，也会影响炮眼的数目，通常将掏槽眼布置在巷道的中部偏下。
除断面很大以外，在槽洞和底眼之间不再布置崩落眼。
直眼掏槽面积(包括辅助掏槽眼)占巷道总断面的5％～10％，楔形掏槽面积占巷道总断面的10％～20％，掏槽眼比其他眼加深10％～25％，装药系数也应比其他炮眼大。
(3)布置好周边眼、掏槽眼后，布置崩落眼。
崩落眼以槽洞为中心，层层布置。
崩落眼的最小抵抗线可根据有关计算确定，也可根据工程条件类比确定。
(4)底眼的最小抵抗线和炮眼间距通常与崩落眼相同。
为避免爆破后在巷道底板留下根底或使坡度增大，并为铺轨创造有利条件，可增大眼底超出设计轮廊线的距离，同时增大装药系数。
当巷道有水沟时，可利用底眼将水沟一次拉出。
为降低爆堆高度，给钻眼和装岩平行作业创造条件，可减少底眼间距和最小抵抗线，增大单耗药量，并使底眼最后起爆，将爆破下的岩石抛离工作面。
这种方法称为抛渣爆破。
二、立井工作面炮眼布置
立井工作面钻眼爆破参数的选择与巷道基本相同。
在圆形断面井筒内，最常采用的掏槽型式为圆锥掏槽和筒形直眼掏槽。
在急倾斜地层中也可采用
楔形掏槽。
圆锥掏槽的炮眼利用率较高，但岩石抛掷高度也较高，容易崩坏井内设备。
为减少抛掷高度，在井筒中心可附加一个缓冲炮眼，其深度为掏槽深度的一半。
若在其内装药，则与掏槽眼同时起爆。
目前，应用最广泛的掏槽型式是筒形掏槽。
当炮眼深度较大时，可采用二级或三级筒形掏槽，每级逐渐加深，后级深度通常为前级深度的1．5～1．6倍。
楔形掏槽在圆形井筒内很少使用。
立井工作面的炮眼，包括掏槽眼、崩落眼和周边眼，均布置在以井筒中心为圆心的同心圆周上。
周边眼爆破参数应按光面爆破设计(特殊情况除外)。
光爆层和掏槽圈之间所需圈数和各圈内炮眼间距，根据崩落眼最小抵抗线和邻近系数的关系来调整，也可根据工程类比法来确定。
在冻结法掘进的立井井筒中，采用爆破开挖冻结层时，应尽可能降低装药对围岩产生的爆炸作用，保证不破坏冻结壁和冻结管。
为此，必须限制炮眼深度、单位耗药量和一次爆炸的药量。
炮眼深度不应超过1．5 m，一次最大装药量不超过10 kg。
各种岩石的耗药量应取：岩石坚固性系数f=1．5，g=0.4 kg／rn3；f=2～3，q=0.6 kg／m3；f=4～6，q=0.75kg/m3； f=7～9，q=0.9 kg／m3。
在坚固岩石中，周边眼距井壁距离不应小于300mm；在中等坚固或坚固性差的岩石中，不应小于400 InIn，周边留下的岩石用风镐开挖。
周边眼沿圆周间距为：岩石坚固性系数f≤4，a=1 m；f=5～6，a=0．85 m；f>6，a=0．7
m。
炮眼方向应垂直井筒断面，药卷直径不应大于36mm，为减少破坏作用，可增大周边眼装药的不耦合系数或采用空气柱装药。
在f=2～3的非岩质冻结层中，装药距冻结管的安全距离应为装药半径的60倍；在f=4～6的岩质冻结层中，安全距离应为装药半径的80倍。
