001-C4-2隐蔽⼯程检查验收记录归档编号：C4-2隐蔽⼯程检查验收记录（通风与空调⼯程）1、本记录适⽤于通风与空调⼯程系统中的风管和管道及设备安装⼯程隐蔽检查验收。

凡直接埋于地下或结构中，暗敷设于沟槽管井、夹层内、及不能进⼊检修的吊顶、地沟等部位，以及有保温、隔热（冷）要求的管道和设备，均属于隐蔽⼯程。

必须在结构封闭或覆盖前，对隐蔽⼯程的施⼯质量进⾏检查和验收，并填写“隐蔽⼯程检查验收记录”，且必须得到现场监理⼈员认可的合格签证，⽅能隐蔽。

2、本记录由施⼯单位项⽬专业技术⼈员填写，质量检查员验核，专业监理⼯程师（建设单位项⽬专业技术负责⼈）确认，参检⼈员签认后归档。

3、通风与空调隐蔽⼯程检查内容有：管道安装位置（坐标、标⾼），管道安装的⽔平度、垂直度、坡度、坡向，与相邻各种管道和电⼒管线间⽔平、垂直净距是否达到安全要求，管道⽀、吊架设置，管道及配件的品种、材质、规格，阀门型号、规格材质，管道连接形式及质量，设备接⼝连接形式及质量，管道穿墙或楼板的处理，风管严密性检验结果，管道试压、充⽔试验结果，管道冲洗、排污结果，本节点⽆表格防腐处理和绝热保温质量等。

4、填写说明：（1）隐蔽⼯程检查验收记录的填写，应在各分项⼯程所含检验批的隐蔽⼯程检查验收后及时完成。

（2）表中的隐蔽部位是指隐蔽的风管、管道、设备所在的楼层，轴线、房间的部位。

（3）检查项⽬的填写要点：1）安装位置（坐标）是指受检主、⼲风管、⽔管与临近轴线或墙表⾯的距离；安装位置（标⾼）地下管道指埋深，地上管道指安装⾼度（从管中⼼计算）。

2）⽔平度、垂直度、坡度、坡向应填写实测数值，写明是否符合设计要求和规范GB50243-2002的规定。

坡度主要是指冷凝排⽔管的坡度，宜⼤于或等于8‰。

3）安全距离，是指通风与空调系统中的风管和⽔管及⽀、吊架与相邻的给⽔、排⽔、采暖、燃⽓管道和电⼒管线的⽔平、垂直净距是否符合安全和检修的要求。

4）⽀、吊架设置，应填写风管、⽔管、空⽓处理设备的⽀、吊架结构形式和外形尺⼨及材料质量是否符合设计要求和产品标准，安装位置、距离是否正确，风管防⽌摆动的固定架和⽔管承重防晃⽀、吊架是否按规范要求设置，⽀、吊架安装是否牢固。

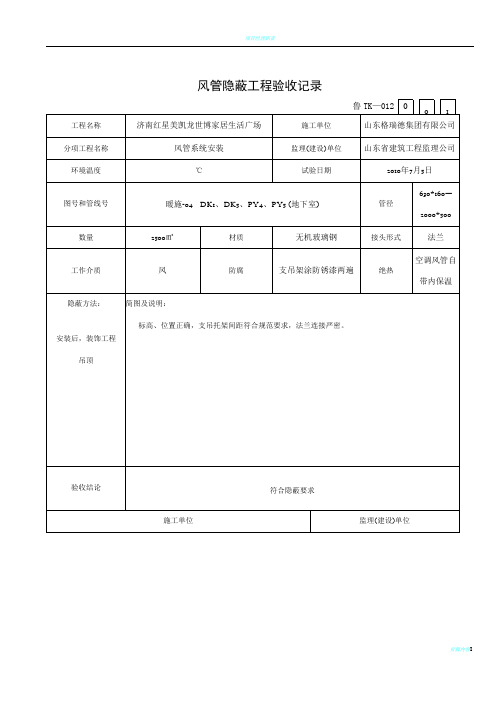

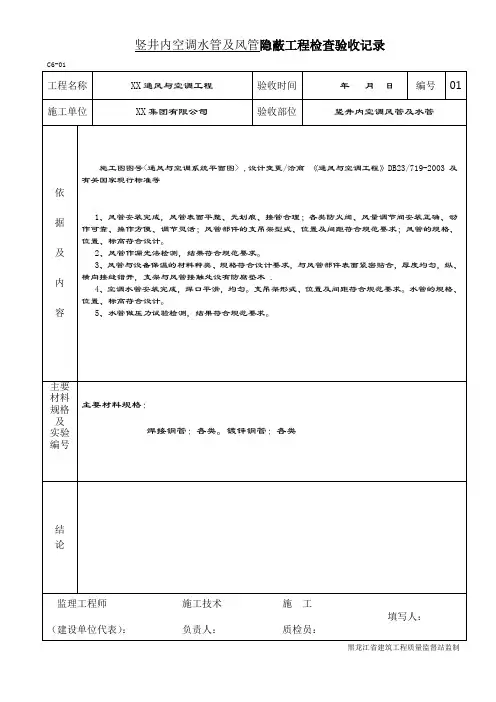

风管隐蔽工程验收记录注：1．简图及说明应把坐标、标高、坡向、坡度及其他管线的相互关系等说明。

2．此表适应于给水、排水、采暖、通风、空调、消防等管道的隐蔽工程验收。

山东省建设工程质量监督总站监制风管隐蔽工程验收记录注：1．简图及说明应把坐标、标高、坡向、坡度及其他管线的相互关系等说明。

2．此表适应于给水、排水、采暖、通风、空调、消防等管道的隐蔽工程验收。

山东省建设工程质量监督总站监制风管隐蔽工程验收记录注：1．简图及说明应把坐标、标高、坡向、坡度及其他管线的相互关系等说明。

2．此表适应于给水、排水、采暖、通风、空调、消防等管道的隐蔽工程验收。

山东省建设工程质量监督总站监制空调风管隐蔽工程验收记录注：1．简图及说明应把坐标、标高、坡向、坡度及其他管线的相互关系等说明。

2．此表适应于给水、排水、采暖、通风、空调、消防等管道的隐蔽工程验收。

山东省建设工程质量监督总站监制风管隐蔽工程验收记录注：1．简图及说明应把坐标、标高、坡向、坡度及其他管线的相互关系等说明。

2．此表适应于给水、排水、采暖、通风、空调、消防等管道的隐蔽工程验收。

山东省建设工程质量监督总站监制空调风管隐蔽工程验收记录注：1．简图及说明应把坐标、标高、坡向、坡度及其他管线的相互关系等说明。

2．此表适应于给水、排水、采暖、通风、空调、消防等管道的隐蔽工程验收。

山东省建设工程质量监督总站监制风管隐蔽工程验收记录注：1．简图及说明应把坐标、标高、坡向、坡度及其他管线的相互关系等说明。

2．此表适应于给水、排水、采暖、通风、空调、消防等管道的隐蔽工程验收。

山东省建设工程质量监督总站监制风管隐蔽工程验收记录注：1．简图及说明应把坐标、标高、坡向、坡度及其他管线的相互关系等说明。

2．此表适应于给水、排水、采暖、通风、空调、消防等管道的隐蔽工程验收。

山东省建设工程质量监督总站监制风管隐蔽工程验收记录注：1．简图及说明应把坐标、标高、坡向、坡度及其他管线的相互关系等说明。

验 收 结 论 经三方检查，符合设计要求，质量合格，同意隐蔽，可以进行下道工序施工。

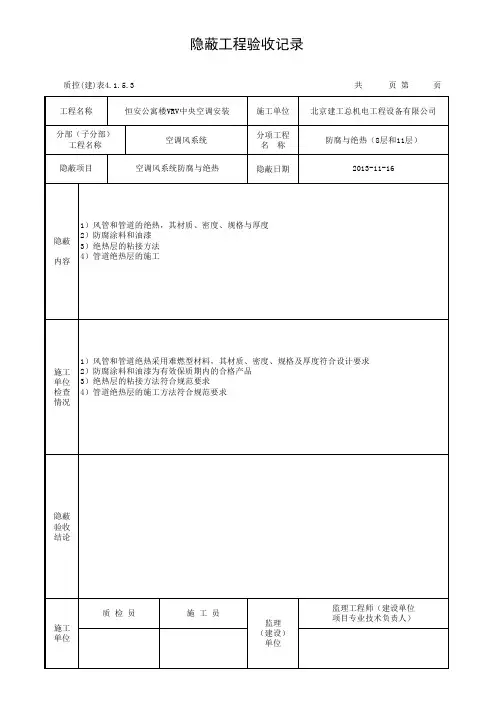

风管安装隐蔽工程验收记录年 月 日 年 月 日 年 月 日 年 月 日专业工长：专业质量检查员：项目专业技术负责人：专业监理工程师：（建设单位项目专业负责人）材 质离心玻璃棉接头形式粘接简图及说明：1、风管系统已按照设计要求及施工规范规定完成风管漏光检测，其结果符合设计要求和施工规范规定。

2、保温安装采用厚度为30㎜的离心玻璃棉板，先用专用胶将保温钉粘贴在风管上，待保温胶达到强度后，再将保温棉粘贴于风管上。

保温棉粘贴平整、密实，接口处采用铝箔胶带包扎，包扎的搭接处均匀、贴紧。

3、保温钉数量符合规范要求。

4、阀门连杆处已预留未包，阀门开关动作灵活。

施 工 单 位监理（建设）单位管径/数量500*320/19米、400*250/23米、320*250/22米、250X200/31米、180X120/49米隐蔽内容：环境温度 ℃验收日期 2017 年 3 月 5 日隐蔽部位地下一 层 吊顶内工作介质空 气工程名称青岛市地铁2号线一期工程辽阳东路车辆段与综合基地工程施工单位青岛建安建设集团有限公司分项工程名称空调风系统风管、部件绝热监理（建设）单位青岛恩地建设工程咨询有限公司鲁TK-023-经三方检查，符合设计要求，质量合格，同意隐蔽，可以进行下道工序施工。

管径/数量800*320/27米、630X320/23米、500X320/18米、500X250/25米、400X200/66米、320X250/45米、200X200/88米、200X120/41米、120X120/48米年 月 日 年 月 日 年 月 日 年 月 日专业工长：专业质量检查员：项目专业技术负责人：专业监理工程师：（建设单位项目专业负责人）材 质离心玻璃棉接头形式粘接简图及说明：1、风管系统已按照设计要求及施工规范规定完成风管漏光检测，其结果符合设计要求和施工规范规定。

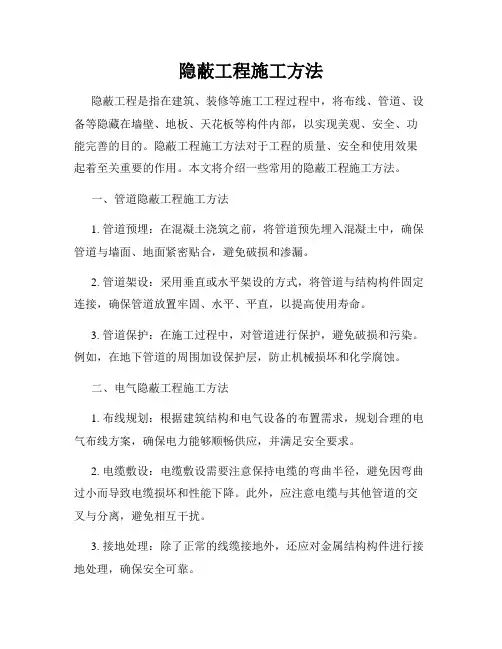

管道隐蔽工程方案一、前言管道隐蔽工程是一项极为重要的工程内容，也是建筑工程的重要组成部分之一。

隐蔽工程是指在建筑装饰、整修的最后环节前，将各种管道、电线等设施进行隐蔽，不再显露在装饰面上，从而达到美观、安全、经济的目的。

本文将围绕管道隐蔽工程方案展开，分析其意义、步骤、方法及应注意的事项。

二、管道隐蔽工程方案的意义1. 安全性：管道隐蔽工程可以将各种管道设施全部隐藏在内墙、顶棚或地面之下，避免了管道外露的安全隐患，降低了事故发生的可能性。

2. 美观性：通过管道隐蔽工程，可以保持建筑装饰面的整体美观性，不受管道设施的干扰，达到装饰效果的高品质。

3. 维护便捷：将各种管道、线路设施进行隐蔽后，维护人员将更加方便快捷地对管道设施进行检修、维护和更换，有效降低了维护成本。

4. 健康环保：管道隐蔽工程可以避免管道设施因外露而受到腐蚀、破损等情况，保障了人们生活、工作环境的健康与安全。

5. 经济性：管道隐蔽工程可以降低管道的安装、维护及运营成本，提高管道利用率，减少资源浪费，符合节约型社会建设的要求。

三、管道隐蔽工程方案的步骤1. 前期准备：在进行管道隐蔽前，首先要进行工程设计，包括管道线路的布置方案、隐蔽位置的确定等。

并且要对要进行隐蔽的区域进行详细的检测，了解建筑结构及管道线路情况。

2. 管道布置：按照设计方案，对建筑内的管道进行布置，确保管道的合理性、美观性和安全性。

要合理设计管道的走向和连接方式，减少弯头、分支等对管道走向的影响。

3. 管道安装：在管道布置之后，进行管道的安装工作，包括管道的切割、连接、固定等。

要确保管道的安装符合规范，严格按照安装图纸操作，保证管道的平整、牢固、密封。

4. 隐蔽处理：在管道安装完成后，进行隐蔽处理，将管道设施隐藏在内墙、顶棚或地面之下。

需要根据实际情况选择合适的隐蔽方式，包括砌筑、覆盖、嵌缝等。

5. 表面处理：在隐蔽工程完成后，需要对隐蔽区域的表面进行处理，包括拆除、平整、修补等，保证表面的完整性和美观性。

0 0 1工程名称李沧区南岭48班小学工程施工单位青岛建安建设集团有限公司分项工程名称风管系统安装工程监理（建设）单位青岛雍达建设监理有限公司环境温度 0--5℃试验日期2015.12.10图号及管线号负一层风雨操场管径1000*500/500*250/1250*400/1000*250/200*200/200*120/320*250/630*400/630*320/800*320/ 数量256m2 材质镀锌钢板接头形式法兰工作介质空气防腐铝箔/镀锌绝热离心玻璃棉隐蔽方法：隐蔽于装饰吊顶以内简图及说明：说明：防排烟风管采用镀锌钢板，防排烟风管外采用离心玻璃棉绝热后隐蔽于装饰工程吊顶内，支吊架制作及间距满足规范要求，水平段每超过20米及弯头两端加防晃支架；管道在隐蔽前已经进行漏光、漏风试验且试验结果满足设计及规范要求。

试验结论合格施工单位监理（建设）单位试验人：专业质量检查员：项目专业技术质量负责人：（公章）监理工程师：（建设单位项目专业技术负责人）：（公章）注：1、简图及说明应把坐标、标高、坡向、坡度及其他管线的相互关系等说明。

2、此表适应于给水、排水、采暖、通风、空调、消防等管道的隐蔽工程验收。

山东省建设工程质量监督总站监制丝杆木方角钢保温风管鲁TK—0120 0 1工程名称李沧区南岭48班小学工程施工单位青岛建安建设集团有限公司分项工程名称风管系统安装工程监理（建设）单位青岛雍达建设监理有限公司环境温度 0--5℃试验日期2015.12.10图号及管线号负一层厨房餐厅管径1000*500/1000*400/1250*800/200*120/400*200*/500*250/1000*320/630*400/1000*320/1600*400/800*250/200*160 数量278m2 材质镀锌钢板接头形式法兰工作介质空气防腐铝箔/镀锌绝热离心玻璃棉隐蔽方法：隐蔽于装饰吊顶以内简图及说明：说明：防排烟风管采用镀锌钢板，防排烟风管外采用离心玻璃棉绝热后隐蔽于装饰工程吊顶内，支吊架制作及间距满足规范要求，水平段每超过20米及弯头两端加防晃支架；管道在隐蔽前已经进行漏光、漏风试验且试验结果满足设计及规范要求。

风管安装隐蔽验收记录填写范例风管安装隐蔽验收记录填写范例项目名称：XXX工程项目验收日期：20XX年X月X日一、工程概述本次隐蔽验收记录为对XXX工程项目中风管安装工程的隐蔽部分进行验收，以确保安装质量符合相关要求和标准。

二、参与人员1.项目经理：2.施工单位代表：3.监理单位代表：4.设计单位代表：三、检查内容及情况1.风管隐蔽验收检查内容：（1）风管管材的材质和规格是否符合设计要求和技术规范。

（2）风管的安装质量是否良好，无明显的变形、破损和漏风等现象。

（3）风管的支架是否牢固，无松动和脱落现象。

（4）风管的连接是否密封，无漏风、风管脱节和连接不牢固等现象。

（5）风管的安装位置是否符合设计要求，无偏差和错位现象。

（6）风管的清洁度是否达到要求，无灰尘、油污等附着物。

（7）其他需要注意的问题。

2.验收情况：（1）风管管材的材质和规格符合设计要求和技术规范。

（2）风管的安装质量良好，无明显的变形、破损和漏风等现象。

（3）风管的支架牢固，无松动和脱落现象。

（4）风管的连接密封，无漏风、风管脱节和连接不牢固等现象。

（5）风管的安装位置符合设计要求，无偏差和错位现象。

（6）风管的清洁度已达到要求，无灰尘、油污等附着物。

四、存在问题及整改措施1.存在问题：（1）部分风管连接处存在漏风现象。

（2）风管支架存在一些松动现象。

（3）部分风管被污染。

2.整改措施：（1）对存在漏风的风管连接处进行重新密封处理。

（2）对松动的风管支架进行加固调整。

（3）对被污染的风管进行清洗和擦拭。

五、验收结论经过检查和整改措施的执行，风管安装工程的隐蔽验收符合相关的设计要求和技术标准。

同时，我们要求施工单位继续加强质量管理，确保后续工程的顺利进行。

六、参与单位盖章1.施工单位：2.监理单位：3.设计单位：以上为风管安装隐蔽验收记录填写范例，参与人员和具体情况可根据实际情况进行调整和修改。

提供详尽的记录有助于确保工程质量，并在发现问题时及时整改，确保项目安全顺利进行。
