排烟隐蔽工程验收记录

建筑工程消防设施施工及验收规范（防排烟系统篇）1.1 设备及配件进场1.1.1 一般规定1 主要设备应有装箱清单、设备说明书、产品质量合格证书和产品性能检测报告等随机文件，进口设备还应具有商检合格的证明文件。

所有产品的型号、规格均应符合设计要求。

2 设备安装前，应进行开箱检查，并形成验收文字记录。

参加人员为建设、监理、施工和厂商等方单位的代表。

3 设备就位前应对其基础进行验收，合格后方能安装。

4 设备的搬运和吊装必须符合产品说明书的有关规定，并应做好设备的保护工作，防止因搬运或吊装而造成设备损伤。

1.1.2 风管1 普通风管的材料品种、规格、性能与厚度等应符合设计和现行国家产品标准的规定。

金属风管的钢板或镀锌钢板的厚度不得小于表7.1.2的规定。

表1.1.2 钢板风管板材厚度（mm）风管直径或长边尺寸b送风系统排烟系统b≤320 0.5 0.8320＜b≤450 0.6 0.8450＜b≤630 0.6 0.8630＜b≤1000 0.8 1.01000＜b≤1250 1.0 1.01250＜b≤2000 1.0 1.22000＜b≤4000 1.2 按设计检查数量：按材料与风管加工批数量抽查10%，不得少于5件。

检查方法：查验材料质量合格证明文件、性能检测报告，尺量、观察检查。

2 防火风管的材料品种、规格、性能与厚度等应符合设计和现行国家产品标准的规定；风管的本体、框架与固定材料、密封材料等必须为不燃材料，耐火极限应符合设计的规定。

检查数量：按材料与风管加工批数量抽查10%，不得少于5件。

检查方法：查验材料质量合格证明文件、性能检测报告，观察检查。

1.1.3 风管部件1 防火阀和排烟防火阀必须符合产品标准的规定，并具有相应的产品合格证明文件。

检查数量：按种类、批抽查10%，不得少于２个。

检查方法：核对产品的合格证明文件、性能检测报告。

2 电动的防火阀、排烟防火阀、排烟口和送风口的驱动装置，动作应可靠。

中华人民共和国国家标准中华人民共和国国家标准火灾自动报警系统施工及验收规范 火灾自动报警系统施工及验收规范GB 50166 一92主编部门：中华人民共和国公安部批准部门：中华人民共和国建设部施行日期：1 9 93 年7 月1 日关于发布国家标准关于发布国家标准《《 火灾自动报警系统施工及验收规范火灾自动报警系统施工及验收规范》》 的通知的通知建标［1992]807号根据原中国工程建设标准化委员会（88）建标委字第10号和建设部（91）建标技字第13号文的要求，由公安部会同有关部门共同制订的《火灾自动报警系统施工及验收规范》，已经有关部门会审。

现批准《火灾自动报警系统施工及验收规范》GB50166一92为强制性国家标准，自一九九三年七月一日起施行。

本规范由公安部负责管理，其具体解释等工作由公安部沈阳消防科学研究所负责。

出版发行由建设部标准定额研究所负责组织。

中华人民共和国建设部 一九九二年十一月五日编制说明编制说明本规范是根据原中国工程建设标准化委员会（88）建标委字第10号文的要求，并按建设部（91）建标技字第13号文通知，由公安部沈阳消防科学研究所会同北京市建筑设计院、北京市消防局、能源部核工业总公司国营二六二厂等单位共同编制的。

在编制过程中，规范编制组遵照国家的有关方针、政策和“预防为主、防消结合”的消防工作方针，进行了调查研究，总结了我国火灾自动报警系统安装、调试、验收和运行的实践经验，参考了国外有关标准规范，并征求了各省、自治区、直辖市和有关部、委所属施工、设计、科研、生产、使用单位和公安消防、高等院校等单位的意见，最后经有关部门会审定稿。

本规范共分四章和六个附录，主要内容包括：总则、系统的施工、系统的调试和系统的验收。

各单位在执行本规范过程中，请注意总结经验，积累资料。

如发现有需要修改和补充之处，请将意见和有关资料寄给公安部沈阳消防科学研究所（沈阳市皇姑区蒲河街七号，邮政编码：110031), 供今后修订时参考。

附录四— F
防（排）烟系统
施工安装
质
量
F-1
第册第 1 页排烟系统图纸会审记录编号：1
注：设计修改应由设计单位另发变更通知单。

表内不够填写时，可附后。

第册第2页
排烟系统技术交底记录编号：3
第册第 3 页排烟系统开工报告编号：6
第册第5 页
排烟系统设备、材料相关证件汇总表编号：7
注：各种证件整理附后。

第册第 6 页页眉内容
排烟系统设备开箱检查记录编号：8
排烟系统材料检查记录编号：9
第册第8页
防(排)烟系统风管及配件安装检查记录表编号：F-3
防(排)烟系统送风口、排烟口安装检查记录编号：F-5
页眉内容
页眉内容
防(排)烟系统阀门安装检查记录编号：F-6
第册第16 页页眉内容

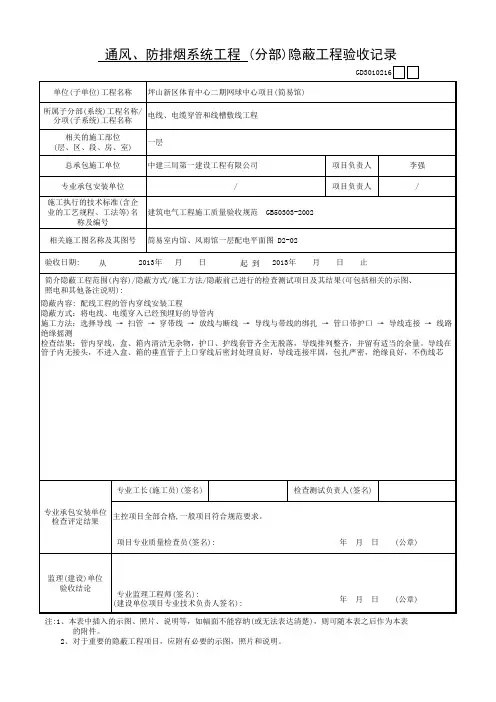

防(排)烟系统风管隐蔽工程验收记录编号：F-7
第册第17 页防(排)烟系统风机基础复测记录编号：F-8
第册第18页
防(排)烟系统风机安装检查记录编号：F-9
第册第19 页页眉内容
防(排)烟系统风口风量试验记录编号：F-11
第册第20 页防(排)烟系统风机试验记录编号：F-12
第册第 21 页
防(排)烟系统风机试运转记录
防(排)烟系统调试报告编号：F-14
第册第26 页排烟系统竣工报告编号：12
第册第27 页。

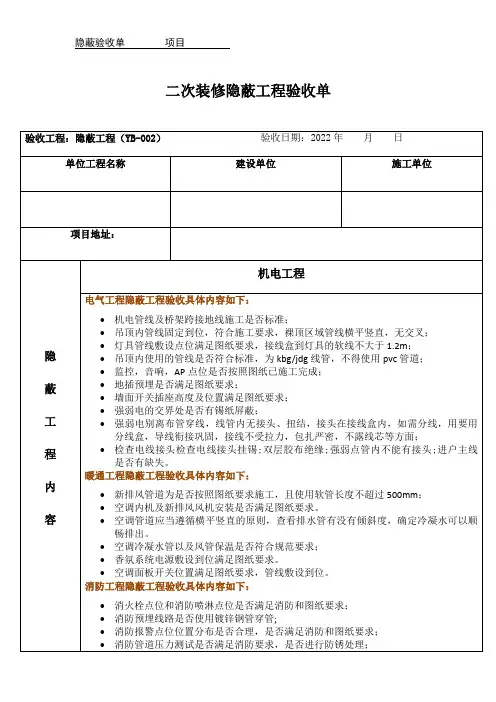

人防隐蔽工程检查验收记录YB1隐蔽工程检查验收记录工程名称：建设单位:图号：结施注：本表适用于砼、钢筋、砌体埋筋、防水、回填土等隐蔽工程。

当用于基坑验槽时，表头填写“验槽"二字。

并应增加设计、地质勘察单位参加人签字栏。

—96—YB2管道隐蔽工程检查验收记录制表日期：年月日检查验收日期：工程名称:施工单位：建设单位：分项工程名称：隐蔽部位：砼底板内与架空层：设计图号:管道材质：规格：隐蔽段的划分及数量:操作班(组)长：专业技术负责人：质检员：施工员：填表人：注：本表适用于给排水、采暖通风、空调等管道工程。

—97—YB3电气隐蔽工程检查验收记录隐蔽分项工程名称：年月日专业技术负责人：质量检查员：班(组）长：施工员：注：本表适用于照明管线、通信管线、接地等工程.-98—YB4设备试压（满水)记录阀门制表日期:年月日工程名称：施工单位：建设单位：分项工程名称：使用部位:监理单位:设备名称：规格型号：材质：生产厂家：单位:数量：试压时间:年月日时起至月日时止平均气温：℃注:①、采暖设备、给水设备、空调设备、各类闸阀等试压项目均用此表.②、如委托其他试验单位时,应将试验单位所出试验报告附于本记录后面。

-99- YB5系统管道试压灌水记录隐蔽制表日期:年月日工程名称：施工单位：建设单位：分项工程名称：试压（灌水)系统：监理单位：试压灌水部位：设计图号：平均气温：℃管道材质：规格:数量：试压时间：年月日时起至月日时止YB6给、排水管道通水试验记录制表日期：年月日工程名称:施工单位：建设单位:分项工程名称：采用设备名称:监理单位：通水时间：年月日时起至月日时止平均气温:(℃）YB7管道冲洗吹扫清洗记录制表日期：年月日工程名称：施工单位：建设单位：分项工程名称:采用设备名称:监理单位：设备型号：性能参数：冲洗。

吹洗长度: m冲、吹、吹扫时间：年月日时起至月日时止平均气温：（℃）注：本表适用于给水、供热、采暖、制冷等管道的吹洗、吹扫等.当用于给水管道时应记述管道消毒情况。

0 0 1工程名称李沧区南岭48班小学工程施工单位青岛建安建设集团有限公司分项工程名称风管系统安装工程监理（建设）单位青岛雍达建设监理有限公司环境温度 0--5℃试验日期2015.12.10图号及管线号负一层风雨操场管径1000*500/500*250/1250*400/1000*250/200*200/200*120/320*250/630*400/630*320/800*320/ 数量256m2 材质镀锌钢板接头形式法兰工作介质空气防腐铝箔/镀锌绝热离心玻璃棉隐蔽方法：隐蔽于装饰吊顶以内简图及说明：说明：防排烟风管采用镀锌钢板，防排烟风管外采用离心玻璃棉绝热后隐蔽于装饰工程吊顶内，支吊架制作及间距满足规范要求，水平段每超过20米及弯头两端加防晃支架；管道在隐蔽前已经进行漏光、漏风试验且试验结果满足设计及规范要求。

试验结论合格施工单位监理（建设）单位试验人：专业质量检查员：项目专业技术质量负责人：（公章）监理工程师：（建设单位项目专业技术负责人）：（公章）注：1、简图及说明应把坐标、标高、坡向、坡度及其他管线的相互关系等说明。

2、此表适应于给水、排水、采暖、通风、空调、消防等管道的隐蔽工程验收。

山东省建设工程质量监督总站监制丝杆木方角钢保温风管鲁TK—0120 0 1工程名称李沧区南岭48班小学工程施工单位青岛建安建设集团有限公司分项工程名称风管系统安装工程监理（建设）单位青岛雍达建设监理有限公司环境温度 0--5℃试验日期2015.12.10图号及管线号负一层厨房餐厅管径1000*500/1000*400/1250*800/200*120/400*200*/500*250/1000*320/630*400/1000*320/1600*400/800*250/200*160 数量278m2 材质镀锌钢板接头形式法兰工作介质空气防腐铝箔/镀锌绝热离心玻璃棉隐蔽方法：隐蔽于装饰吊顶以内简图及说明：说明：防排烟风管采用镀锌钢板，防排烟风管外采用离心玻璃棉绝热后隐蔽于装饰工程吊顶内，支吊架制作及间距满足规范要求，水平段每超过20米及弯头两端加防晃支架；管道在隐蔽前已经进行漏光、漏风试验且试验结果满足设计及规范要求。

防排烟风管安装隐蔽工程检查验收记录编号：（01-18/03-02/04-02/05-16/06-17）/08-20 /（09-01）□0□0□1防排烟风管安装隐蔽工程检查验收记录编号：（01-18/03-02/04-02/05-16/06-17）/08-20 /（09-01）□0□0□2防排烟风管安装隐蔽工程检查验收记录编号：（01-18/03-02/04-02/05-16/06-17）/08-20 /（09-01）□0□0□3防排烟风管安装隐蔽工程检查验收记录编号：（01-18/03-02/04-02/05-16/06-17）/08-20 /（09-01）□0□0□4防排烟风管安装隐蔽工程检查验收记录编号：（01-18/03-02/04-02/05-16/06-17）/08-20 /（09-01）□0□0□5防排烟风管安装隐蔽工程检查验收记录编号：（01-18/03-02/04-02/05-16/06-17）/08-20 /（09-01）□0□0□6防排烟风管安装隐蔽工程检查验收记录编号：（01-18/03-02/04-02/05-16/06-17）/08-20 /（09-01）□0□0□7防排烟风管安装隐蔽工程检查验收记录编号：（01-18/03-02/04-02/05-16/06-17）/08-20 /（09-01）□0□0□8防排烟风管安装隐蔽工程检查验收记录编号：（01-18/03-02/04-02/05-16/06-17）/08-20 /（09-01）□0□0□9防排烟风管安装隐蔽工程检查验收记录编号：（01-18/03-02/04-02/05-16/06-17）/08-20 /（09-01）□0□1□0防排烟风管安装隐蔽工程检查验收记录编号：（01-18/03-02/04-02/05-16/06-17）/08-20 /（09-01）□0□1□1防排烟风管安装隐蔽工程检查验收记录编号：（01-18/03-02/04-02/05-16/06-17）/08-20 /（09-01）□0□1□2防排烟风管安装隐蔽工程检查验收记录编号：（01-18/03-02/04-02/05-16/06-17）/08-20 /（09-01）□0□1□3防排烟风管安装隐蔽工程检查验收记录编号：（01-18/03-02/04-02/05-16/06-17）/08-20 /（09-01）□0□1□4防排烟风管安装隐蔽工程检查验收记录编号：（01-18/03-02/04-02/05-16/06-17）/08-20 /（09-01）□0□1□5防排烟风管安装隐蔽工程检查验收记录编号：（01-18/03-02/04-02/05-16/06-17）/08-20 /（09-01）□0□1□6防排烟风管安装隐蔽工程检查验收记录编号：（01-18/03-02/04-02/05-16/06-17）/08-20 /（09-01）□0□1□7通风与空调安装隐蔽工程检查验收记录编号：（01-18/03-02/04-02/05-16/06-17）/08-20 /（09-01）□0□1□8通风与空调安装隐蔽工程检查验收记录编号：（01-18/03-02/04-02/05-16/06-17）/08-20 /（09-01）□0□1□9通风与空调安装隐蔽工程检查验收记录编号：（01-18/03-02/04-02/05-16/06-17）/08-20 /（09-01）□0□2□0通风与空调安装隐蔽工程检查验收记录编号：（01-18/03-02/04-02/05-16/06-17）/08-20 /（09-01）□0□2□1通风与空调安装隐蔽工程检查验收记录编号：（01-18/03-02/04-02/05-16/06-17）/08-20 /（09-01）□0□2□2通风与空调安装隐蔽工程检查验收记录编号：（01-18/03-02/04-02/05-16/06-17）/08-20 /（09-01）□0□2□3通风与空调安装隐蔽工程检查验收记录编号：（01-18/03-02/04-02/05-16/06-17）/08-20 /（09-01）□0□2□4通风与空调安装隐蔽工程检查验收记录编号：（01-18/03-02/04-02/05-16/06-17）/08-20 /（09-01）□0□2□5通风与空调安装隐蔽工程检查验收记录编号：（01-18/03-02/04-02/05-16/06-17）/08-20 /（09-01）□0□2□6通风与空调安装隐蔽工程检查验收记录编号：（01-18/03-02/04-02/05-16/06-17）/08-20 /（09-01）□0□2□7通风与空调安装隐蔽工程检查验收记录编号：（01-18/03-02/04-02/05-16/06-17）/08-20 /（09-01）□0□2□8通风与空调安装隐蔽工程检查验收记录编号：（01-18/03-02/04-02/05-16/06-17）/08-20 /（09-01）□0□2□9通风与空调安装隐蔽工程检查验收记录编号：（01-18/03-02/04-02/05-16/06-17）/08-20 /（09-01）□0□3□0通风与空调安装隐蔽工程检查验收记录编号：（01-18/03-02/04-02/05-16/06-17）/08-20 /（09-01）□0□3□1通风与空调安装隐蔽工程检查验收记录编号：（01-18/03-02/04-02/05-16/06-17）/08-20 /（09-01）□0□3□2通风与空调安装隐蔽工程检查验收记录编号：（01-18/03-02/04-02/05-16/06-17）/08-20 /（09-01）□0□3□3通风与空调安装隐蔽工程检查验收记录编号：（01-18/03-02/04-02/05-16/06-17）/08-20 /（09-01）□0□3□4通风与空调安装隐蔽工程检查验收记录编号：（01-18/03-02/04-02/05-16/06-17）/08-20 /（09-01）□0□3□5通风与空调安装隐蔽工程检查验收记录编号：（01-18/03-02/04-02/05-16/06-17）/08-20 /（09-01）□0□3□6通风与空调安装隐蔽工程检查验收记录编号：（01-18/03-02/04-02/05-16/06-17）/08-20 /（09-01）□0□3□7通风与空调安装隐蔽工程检查验收记录编号：（01-18/03-02/04-02/05-16/06-17）/08-20 /（09-01）□0□3□8通风与空调安装隐蔽工程检查验收记录编号：（01-18/03-02/04-02/05-16/06-17）/08-20 /（09-01）□0□3□9通风与空调安装隐蔽工程检查验收记录编号：（01-18/03-02/04-02/05-16/06-17）/08-20 /（09-01）□0□4□0通风与空调安装隐蔽工程检查验收记录编号：（01-18/03-02/04-02/05-16/06-17）/08-20 /（09-01）□0□4□1通风与空调安装隐蔽工程检查验收记录编号：（01-18/03-02/04-02/05-16/06-17）/08-20 /（09-01）□0□4□2通风与空调安装隐蔽工程检查验收记录编号：（01-18/03-02/04-02/05-16/06-17）/08-20 /（09-01）□0□4□3通风与空调安装隐蔽工程检查验收记录编号：（01-18/03-02/04-02/05-16/06-17）/08-20 /（09-01）□0□4□4通风与空调安装隐蔽工程检查验收记录编号：（01-18/03-02/04-02/05-16/06-17）/08-20 /（09-01）□0□4□5通风与空调安装隐蔽工程检查验收记录编号：（01-18/03-02/04-02/05-16/06-17）/08-20 /（09-01）□0□4□6。
