《木结构的连接》PPT课件

燕尾榫结构图
明榫结构图
明榫：制 作好家具 之后，在 家具的表 面能看到 榫头的称 为明榫。 明榫多用 在桌案板 面的四框 和柜子的 门框处
暗榫结构图
暗榫：制作 好家具之后， 在家具的表 面不能看到 榫头的称为 暗榫，也称 “闷榫”。暗 榫的形式多 种多样，就 直材角结合 而言，就有 单闷榫和双 闷榫之分。 明式太师椅 和靠椅的椅 背搭脑和扶 手的转角处 常用暗榫
榫卯结构—— （木头与木头之间的连接）
简述 榫卯的类型
榫卯结构图与实物图对比 榫卯结构VS铁钉 尽显三大优势
传统家具榫卯工艺结构图 几种常见的榫卯结构图
简述：
榫卯，读作sǔn mǎo，榫卯结构 是实木家具中通 常在相连接的两 构件上采用一种 凹凸处理的接合 方式。凸出部分 叫榫（或榫头）； 凹进部分叫卯 （或榫眼、榫 槽）。榫卯结构 起源非常早，距 今约7000年前的 浙江余姚河姆渡 文化遗址属于新 石器时代，就发 掘出了大量的结 合完好的多种式 样的榫卯结构遗 物，可以说是我 国木构技术史上 一件伟大的发明！
传统家具榫卯工艺结构图
将不够宽的薄板加 宽时，就用到了 “龙凤榫加穿带”。 将薄板的一段刨出 断面为半个银锭形 的长榫，再将其相 邻的薄板开出下大 上小的槽口，用推 插的方法将两板拼 合，可不使其从横 的方向拉开。拼合 粘牢之后，在其上 开一个上小下大的 槽口（带口），里 面穿嵌的是一个一 面是梯形长榫的木 条（穿带），穿带 的梯形长榫一面稍 宽一面稍窄，为了 使其穿紧，长榫都 是从宽的一边推向 窄的一边。穿带两 边出头，留做榫子
攒边打槽装板
楔钉榫
基本做法：两片 榫头交搭，同时 榫头上的小舌入 槽，使其不能上 下移动。然后在 搭口中部剔凿方 孔，将一枚断面 为方形，一边稍 粗，一边稍细的 楔钉插贯穿过去， 使其也不能左右

木结构的连接方式
木结构的连接方式有多种，包括钉、螺钉、榫卯和胶粘等。

钉连接是最常见的木结构连接方式之一，适用于中小型结构。

钉子可
以通过预先打孔的方式固定在对应的位置上。

钉子通常为尖顶或双顶
且带有花纹，以增加钉子与木材的摩擦力，增强固定效果。

螺钉连接适用于大型结构，螺旋钉可以通过预先打孔的方式固定在对
应的位置上。

螺钉比钉子更坚固，可以承受更大的荷载。

榫卯连接是一种古老的技艺，可以保证传统建筑的美学和结构完整性。

通过将一部分木料雕刻成圆柱形和正方形的榫头和榫口，然后将它们
插入对应的榫口和榫头。

这种连接方式需要高度的木工技能和经验，
因此在现代建筑中很少使用。

胶粘连接是在两块木材之间涂上胶水并将其紧密粘合的一种连接方式。

胶水可以增加两块木材之间的摩擦力和连接强度，因此可以承受更大
的荷载。

这种连接方式在现代建筑中被广泛使用。

综上所述，木结构的连接方式有许多种。

不同的连接方式适用于不同
的结构和要求，并且需要相应的能力和技能来保证结构的可靠性和安全性。

在选择连接方式时，应根据具体情况综合考虑。

α——上弦与下弦的夹角(°)。
保险螺栓的强度设计值应乘以1.25的调整系数。
双齿连接宜选用两个直径相同的保险螺栓，但不考虑调整系数。
木桁架下弦支座应设置附木，并与下弦用钉钉牢。钉子数量可按 构造布置确定。附木截面宽度与下弦相同，其截面高度不小于h/3(h为 下弦截面高度)。
12.4.2螺栓连接和钉连接
单齿连接应按下列公式验算：
1 按木材承压
N Ac
f cα
(12-16)
式中fcα——木材斜纹承压强度设计值(N/mm2) ； N——作用于齿面上的轴向 压力设计值(N)； Ac——齿的承压面面积(mm2)。
2 按木材受剪
V lvbv
v fv
(12-17)
式中 fv——木材顺纹抗剪强度设计值(N/mm2)； V——作用于剪面上的剪力设计值(N)；
Cr2-——沿l2齿板剪一拉复合设计承载力(N)； 齿板剪一拉复合受力 l1——所考虑的杆件水平方向的被齿板覆盖的长度(mm)； l2——所考虑的杆件垂直方向的被齿板覆盖的长度(mm)； vr1-——沿l1齿板抗剪设计承载力(N)； Vr2——沿l2齿板抗剪设计承载力(N)；
1.5倍。
两纵行齐列
两纵行错列
钉的排列，可采用齐列、错列或斜列布置，其最小间距应符合规范规定。对 于软质阔叶材，其顺纹中距和端距应按规定增加25%；对于硬质阔叶材和落 叶松，采用钉连接应预先钻孔，若无法预先钻孔，则不应采用钉连接。 在一 个节点中，不得少于两颗钉。
钉连接的斜列布置
12.4.3 齿板连接 齿板的端距和边距
fc——木材顺纹承压强度设计值(N/mm2)；
d——螺栓或钉的直径(mm)；
kv——螺栓或钉连接设计承载力计算系数。

固强度 1、框角连接件
§1 家具结构类型及连接方式
2、插接连接件
§1 家具结构类型及连接方式
3、插挂连接件
§1 家具结构类型及连接方式
四、折叠结构——便于储藏、运输……
1、折叠式家具
§1 家具结构类型及连接方式
2、叠积式家具——以柜架和轻便坐椅为多；椅造型一般为梯形，下 部空间上小下大，不允许有连接杆件；柜架多为插接式。
方，再刨切而成； ⒉饰纸贴面——画出的贴面； ⒊其它材料贴面——有纺织品贴面、金属薄板贴面、编织竹席贴面、
施切薄竹板贴面等，可使家具表面色泽、肌理更富于变化和表现。
这时配合最紧，强度最大。当榫宽大于40MM时应从中间切去一部分，分为两 个榫头。
3、长度——根据榫接合的形式而定 （1）采用明榫时，长度应略大于榫眼深度。 （2）当采用暗榫时，长度大于等于榫眼零件厚度的二分之一，但要小于榫
眼深2MM。一般榫头不宜过长，一般在25～35MM。
§1 家具结构类型及连接方式
§1 家具的材料 §2 材料的表面涂装
§1 家具的材料
一、种类 （一）木料——常用木材来自针叶树和阔叶树。 • 针叶材一般较轻软，生产上又称软材。 • 阔叶材较硬，又称硬材，阔叶树种又分软杂（杨木、泡桐……）
和硬杂（麻栎、青冈栎、木荷、枫香……）。 ⒈硬木类：桦木、红木、水曲柳、胡桃木、花梨木、柚木、橡木等。
（六）藤料——是天然材料，有藤木、藤条、藤心、藤皮之分。其 弹性好，柔软舒适，通风透气，编制成型，造型图 案变化丰富。
§1 家具的材料
二、材料与设计 ⒈根据功能上的刚度、韧性等的要求。 ⒉考虑如何巧妙地利用材料的可塑性，尽量地发挥材料本身的色泽、
肌理与质感的美，并赋予相应的形式。 ⒊考虑经济性。

木结构中的多种连接形式木结构中连接形式多样，单一结构中也可能用到多种连接：本项目中可见：螺栓、钉连接、铆接等 2All Rights Reserved 重庆大学土木工程学院®4传统木结构连接榫卯连接：木木连接，不用其它连接件及结构胶，中国古建筑的连接方式。

榫卯连接种类较多，主要用到燕尾榫和直榫。

榫卯连接为半刚性连接，抗震性能好，但连接处截面削弱较大，易于成为薄弱环节。

燕尾榫 古代梁柱式木结构采用榫卯连接柱和梁，形成柱架 4.1 木结构常用连接方式和需要注意的问题4.1 木结构常用连接方式和需要注意的问题穿斗式木结构采用：直榫、透榫连接All Rights Reserved重庆大学土木工程学院®54.1 木结构常用连接方式和需要注意的问题斗拱及应县木塔斗拱具有减震隔震的效果，连接柱架及重屋盖斗拱连接实际为多种榫卯连接的集合All Rights Reserved重庆大学土木工程学院®64.1 木结构常用连接方式和需要注意的问题齿连接单齿连接双齿连接传统木桁架节点连接方式，分为单齿及双齿两类All Rights Reserved重庆大学土木工程学院®74.1 木结构常用连接方式和需要注意的问题现代木结构常用的连接件螺栓钉自攻螺丝木结构铆钉裂环剪盘84.1 木结构常用连接方式和需要注意的问题现代木结构常用的连接件承载力比较单个连接由若干个连接件及其它配件组成94.1 木结构常用连接方式和需要注意的问题钉连接：用途广泛、连接方便，可用于轻型木结构剪力墙的连接、桁架连接等钉的类型：圆钉、麻花钉、U型钉等104.1 木结构常用连接方式和需要注意的问题螺栓连接：安装方便，承载力大，合理设计可以实现延性连接。

1112Timber rivet（木结构铆钉或扁钉）：扁形，顺木纹方向尺寸小，切断木纹较少；一个连接中使用多而密的铆钉，抗震延性好。

4.1 木结构常用连接方式和需要注意的问题4.1 木结构常用连接方式和需要注意的问题裂环 split ring剪盘 shear plate两者主要作用是增大木材承压面积.裂环开有一道裂口，可以降低约束，防止开裂。

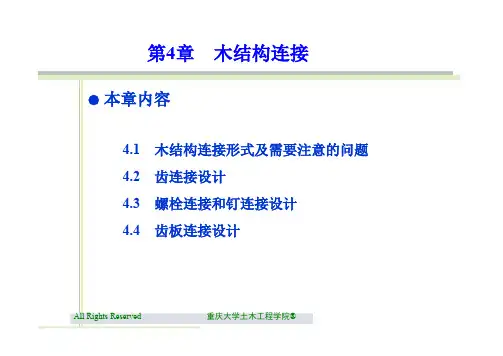

第二节木结构的连接木结构的构件连接是木结构的重要内容之一，包括连接形式、连接构造和连接计算三部分内容。

常用的木结构连接形式包括两大类：齿连接和螺栓连接。

一、齿连接1 ．连接形式齿连接是通过构件与构件之间直接抵承传力，所以齿连接只应用在受压构件与其他构件连接的结点上。

齿连接有单齿连接与双齿连接，如图7 一6 （a ）、（ b ）所示。

2 ．构造要求（1 ）齿连接的承压面，应与所连接的压杆轴线垂直；（2 ）单齿连接应使压杆轴线通过承压面中心；（ 3 ）木绗架支座结点的上弦轴线和支座反力的作用线，当采用方木或板材时，宜与下弦净截面的中心线交汇于一点；当采用原木时，可于下弦毛截面的中心线交汇于一点，此时，刻齿处的截面可按轴心受拉验算；（4 ）齿连接的齿深，对于方木不应小于20mm ，对于原木不应小于30mm ;（5 ）绗架支座结点齿深不应大于h / 3 ，中间结点的齿深不应大于h / 4 （h 为沿齿深方向的构件截面高度）;（6 ）双齿连接中，第二齿的齿深h c应比第一齿的齿深hc1至少大20mm ，单齿和双齿第一齿的剪面长度lv不应小于 4 . 5 倍齿深；（7 ）当采用湿材制作时，木析架支座节点齿连接的剪面长度应比计算值加长50mm ;（8 ）析架支座节点采用齿连接时，必须设置保险螺栓，其方向与上弦轴线垂直，但不考虑保险螺栓与齿的共同作用。

3 ．单齿连接计算（1 ）按木材承压：式中f ca―木材斜纹承压强度设计值，N / mm2，按《规范》第 4 . 2 . 6 条确定；N ―作用于齿面上的轴向压力设计值，N ;A c―齿的承压面面积，mm2。

（2 ）按木材受剪：式中：f v―木材顺纹抗剪强度设计值，N / mm2；V 一作用于剪面上的剪力设计值，N ;l v―剪面计算长度，mm，其取值不得大于齿深h c的8 倍；b v―剪面宽度，mm ;Ψv―沿剪面长度剪应力分布不匀的强度降低系数，按《规范》表6 . 1 . 2采用。

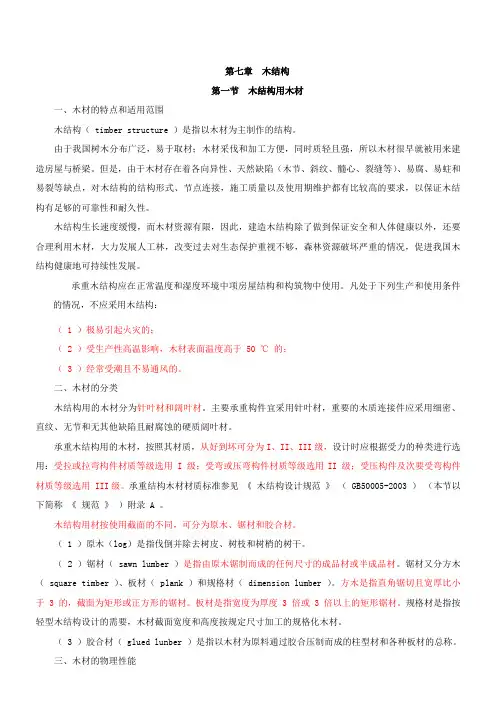

第七章木结构第一节木结构用木材一、木材的特点和适用范围木结构（ timber structure ）是指以木材为主制作的结构。

由于我国树木分布广泛，易于取材；木材采伐和加工方便，同时质轻且强，所以木材很早就被用来建造房屋与桥梁。

但是，由于木材存在着各向异性、天然缺陷（木节、斜纹、髓心、裂缝等）、易腐、易蛀和易裂等缺点，对木结构的结构形式、节点连接，施工质量以及使用期维护都有比较高的要求，以保证木结构有足够的可靠性和耐久性。

木结构生长速度缓慢，而木材资源有限，因此，建造木结构除了做到保证安全和人体健康以外，还要合理利用木材，大力发展人工林，改变过去对生态保护重视不够，森林资源破坏严重的情况，促进我国木结构健康地可持续性发展。

承重木结构应在正常温度和湿度环境中项房屋结构和构筑物中使用。

凡处于下列生产和使用条件的情况，不应采用木结构：（ 1 ）极易引起火灾的；（ 2 ）受生产性高温影响，木材表面温度高于 50 ℃的；（ 3 ）经常受潮且不易通风的。

二、木材的分类木结构用的木材分为针叶材和阔叶材。

主要承重构件宜采用针叶材，重要的木质连接件应采用细密、直纹、无节和无其他缺陷且耐腐蚀的硬质阔叶材。

承重木结构用的木材，按照其材质，从好到坏可分为I、II、III级，设计时应根据受力的种类进行选用：受拉或拉弯构件材质等级选用 I 级；受弯或压弯构件材质等级选用II 级；受压构件及次要受弯构件材质等级选用 III级。

承重结构木材材质标准参见《木结构设计规范》（ GB50005-2003 ）（本节以下简称《规范》）附录 A 。

木结构用材按使用截面的不同，可分为原木、锯材和胶合材。

（ 1 ）原木（log）是指伐倒并除去树皮、树枝和树梢的树干。

（ 2 ）锯材（ sawn lumber ）是指由原木锯制而成的任何尺寸的成品材或半成品材。

锯材又分方木（ square timber ）、板材（ plank ）和规格材（ dimension lumber ）。
