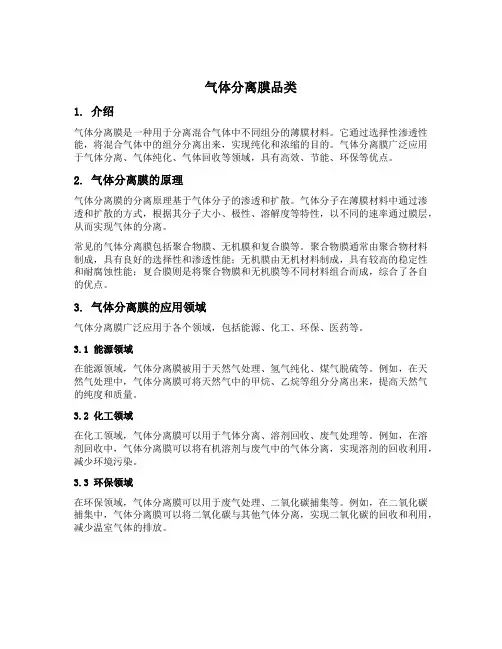

气体分离膜

气体分离膜品类1. 介绍气体分离膜是一种用于分离混合气体中不同组分的薄膜材料。

它通过选择性渗透性能，将混合气体中的组分分离出来，实现纯化和浓缩的目的。

气体分离膜广泛应用于气体分离、气体纯化、气体回收等领域，具有高效、节能、环保等优点。

2. 气体分离膜的原理气体分离膜的分离原理基于气体分子的渗透和扩散。

气体分子在薄膜材料中通过渗透和扩散的方式，根据其分子大小、极性、溶解度等特性，以不同的速率通过膜层，从而实现气体的分离。

常见的气体分离膜包括聚合物膜、无机膜和复合膜等。

聚合物膜通常由聚合物材料制成，具有良好的选择性和渗透性能；无机膜由无机材料制成，具有较高的稳定性和耐腐蚀性能；复合膜则是将聚合物膜和无机膜等不同材料组合而成，综合了各自的优点。

3. 气体分离膜的应用领域气体分离膜广泛应用于各个领域，包括能源、化工、环保、医药等。

3.1 能源领域在能源领域，气体分离膜被用于天然气处理、氢气纯化、煤气脱硫等。

例如，在天然气处理中，气体分离膜可将天然气中的甲烷、乙烷等组分分离出来，提高天然气的纯度和质量。

3.2 化工领域在化工领域，气体分离膜可以用于气体分离、溶剂回收、废气处理等。

例如，在溶剂回收中，气体分离膜可以将有机溶剂与废气中的气体分离，实现溶剂的回收利用，减少环境污染。

3.3 环保领域在环保领域，气体分离膜可以用于废气处理、二氧化碳捕集等。

例如，在二氧化碳捕集中，气体分离膜可以将二氧化碳与其他气体分离，实现二氧化碳的回收和利用，减少温室气体的排放。

3.4 医药领域在医药领域，气体分离膜可以用于气体纯化、药品生产等。

例如，在氧气纯化中，气体分离膜可以将氧气与其他气体分离，提高氧气的纯度和质量，用于医疗设备和治疗。

4. 气体分离膜的发展趋势随着科技的不断进步和应用需求的增加，气体分离膜也在不断发展和创新。

以下是气体分离膜的发展趋势：4.1 提高分离性能气体分离膜的分离性能是衡量其性能优劣的重要指标。

未来的发展趋势是提高膜材料的选择性和渗透性能，实现更高效的气体分离和纯化。

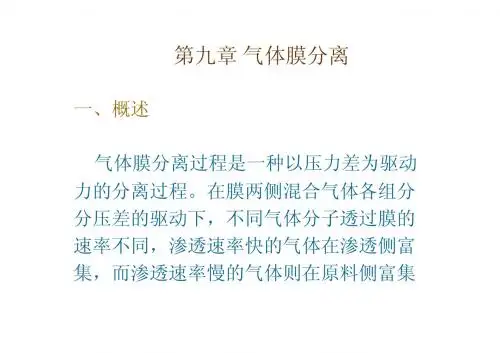

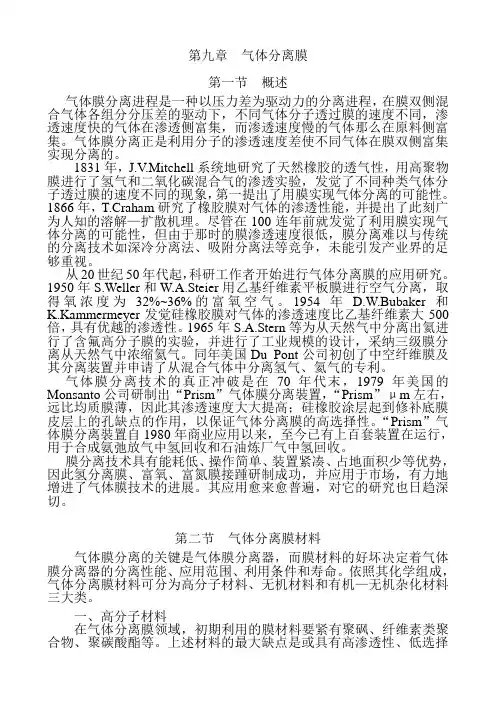

第九章气体分离膜第一节概述气体膜分离进程是一种以压力差为驱动力的分离进程，在膜双侧混合气体各组分分压差的驱动下，不同气体分子透过膜的速度不同，渗透速度快的气体在渗透侧富集，而渗透速度慢的气体那么在原料侧富集。

气体膜分离正是利用分子的渗透速度差使不同气体在膜双侧富集实现分离的。

1831年，J.V.Mitchell系统地研究了天然橡胶的透气性，用高聚物膜进行了氢气和二氧化碳混合气的渗透实验，发觉了不同种类气体分子透过膜的速度不同的现象，第一提出了用膜实现气体分离的可能性。

1866年，T.Craham研究了橡胶膜对气体的渗透性能，并提出了此刻广为人知的溶解—扩散机理。

尽管在100连年前就发觉了利用膜实现气体分离的可能性，但由于那时的膜渗透速度很低，膜分离难以与传统的分离技术如深冷分离法、吸附分离法等竞争，未能引发产业界的足够重视。

从20世纪50年代起，科研工作者开始进行气体分离膜的应用研究。

1950年S.Weller和W.A.Steier用乙基纤维素平板膜进行空气分离，取得氧浓度为32%~36%的富氧空气。

1954年 D.W.Bubaker和K.Kammermeyer发觉硅橡胶膜对气体的渗透速度比乙基纤维素大500倍，具有优越的渗透性。

1965年S.A.Stern等为从天然气中分离出氦进行了含氟高分子膜的实验，并进行了工业规模的设计，采纳三级膜分离从天然气中浓缩氦气。

同年美国Du Pont公司初创了中空纤维膜及其分离装置并申请了从混合气体中分离氢气、氦气的专利。

气体膜分离技术的真正冲破是在70年代末，1979年美国的Monsanto公司研制出“Prism”气体膜分离裝置，“Prism”μm左右，远比均质膜薄，因此其渗透速度大大提高；硅橡胶涂层起到修补底膜皮层上的孔缺点的作用，以保证气体分离膜的高选择性。

“Prism”气体膜分离裝置自1980年商业应用以来，至今已有上百套装置在运行，用于合成氨弛放气中氢回收和石油炼厂气中氢回收。

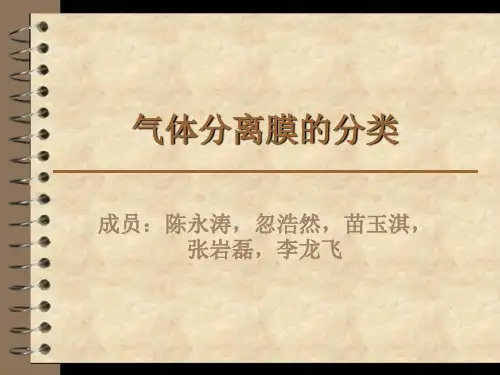

气体分离膜的分类成员：陈永涛，忽浩然，苗玉淇，张岩磊，李龙飞⏹气体膜分离过程是一种以压力差为驱动力的分离过程，在膜两侧混合气体各组分分压差的驱动下，不同气体分子透过膜的速率不同，渗透速率快的气体在渗透侧富集，而渗透速率慢的气体则在原料侧富集。

⏹气体膜分离正是利用分子的渗透速率差使不同气体在膜两侧富集实现分离的。

分类⏹一：按照其化学组成⏹二：按膜组件分⏹三：按气体膜分离的机理分⏹四：按气体分离膜的应用分按照其化学组成，气体分离膜材料可分为高分子材料、无机材料和有机—无机杂化材料1.高分子材料在气体分离膜领域，早期使用的膜材料主要有聚砜、纤维素类聚合物、聚碳酸酯等。

上述材料的最大缺点是或具有高渗透性、低选择性或具有低渗透性、高选择性，使得以这些材料开发的气体分离器的应用受到了一定限制，特别是在制备高纯气体方面，受到变压吸附和深冷技术的有力挑战。

为了克服上述缺点，拓宽气体分离膜技术的应用范围，发挥其节能优势，研究人员一直在积极开发兼具高透气性和高选择性、耐高温、耐化学介质的新型气体分离膜材料，聚酰亚胺、含硅聚合物、聚苯胺等就是近年开发的新型高分子气体分离膜材料。

2.无机材料相对于有机高分子膜，无机材料由于其独特的物理和化学性能，具有耐高温、结构稳定、孔径均一、化学稳定性好、抗微生物腐蚀能力强等优点。

它在涉及高温和有腐蚀性的分离过程中的应用方面具有有机高分子膜所无法比拟的优势，具有良好的发展前景。

无机膜的不足之处在于：制造成本相对较高，大约是相同膜面积高分子膜的10倍；无机材料脆性大，弹性小，需要特殊的形状和支撑系统；膜的成型加工及膜组件的安装、密封(尤其是在高温下)比较困难。

⏹有机-无机集成材料⏹发展有机和无机集成材料膜，是取长补短，改进膜材料的一种好方法。

分子筛填充有机高分子膜是在高分子膜内引入细小的分子筛颗粒以改善膜的分离性能。

分子筛填充聚合物膜结构与一般聚合物复合膜结构相似，存在一个多孔支撑层，上面涂敷一层薄的高性能选择分离层，只是其选择分离层含有大于40%紧密填充的分子筛或沸石等无机材料的高性能聚合物薄层。

气体分离膜技术手册气体分离膜技术手册1、引言1.1 背景1.2 目的1.3 适用范围2、气体分离膜技术概述2.1 气体分离膜原理2.2 分离膜的分类2.3 气体分离膜的优势2.4 气体分离膜的应用领域3、气体分离膜材料3.1 聚合物膜3.2 陶瓷膜3.3 碳基膜3.4 声波膜3.5 混合膜4、气体分离膜的性能评估4.1 通透性4.2 选择性4.3 稳定性4.4 实际运行性能5、气体分离膜模块5.1 膜模块的结构5.2 膜模块的选型5.3 膜模块的维护与管理6、气体分离膜系统设计与优化 6.1 系统设计原则6.2 膜元件布置6.3 气体进出口管道设计6.4 辅助设备选择7、气体分离膜的实践应用案例 7.1 氢气分离7.2 二氧化碳分离7.3 甲烷气分离7.4 氧气浓缩8、安全与环境考虑8.1 气体泄漏处理8.2 废气处理8.3 确保操作人员的安全9、附录9.1 相关表格9.2 相关图表9.3 参考文献本文档涉及附件：附件1、分离膜材料性能对比表附件2、气体分离膜系统设计流程图附件3、气体分离膜实践应用案例数据本文所涉及的法律名词及注释：1：常规法律名词及解释- 气体分离膜：通过分子尺度的选择通透性，将混合气体分离的一种薄膜类技术。

- 通透性：膜材料对特定气体的透过率与压力差的比值。

- 选择性：膜材料对混合气体中不同组分的分离程度。

- 系统设计原则：在满足气体分离要求的前提下，合理选择膜材料和系统配置。

2：相关法律名词及解释- 环境保护法：保护环境、预防和控制污染，维护生态安全，保障人民健康的法律。

- 安全生产法：保障企事业单位安全生产、防止和减少事故、减轻事故灾害损失的法律。

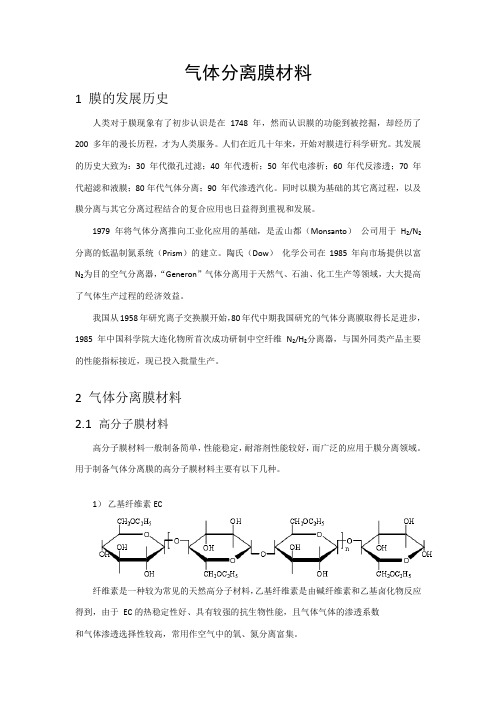

气体分离膜材料1 膜的发展历史人类对于膜现象有了初步认识是在1748 年，然而认识膜的功能到被挖掘，却经历了200 多年的漫长历程，才为人类服务。

人们在近几十年来，开始对膜进行科学研究。

其发展的历史大致为：30 年代微孔过滤；40 年代透析；50 年代电渗析；60 年代反渗透；70 年代超滤和液膜；80年代气体分离；90 年代渗透汽化。

同时以膜为基础的其它离过程，以及膜分离与其它分离过程结合的复合应用也日益得到重视和发展。

1979 年将气体分离推向工业化应用的基础，是孟山都（Monsanto）公司用于H₂/N₂分离的低温制氮系统（Prism）的建立。

陶氏（Dow）化学公司在1985年向市场提供以富N₂为目的空气分离器，“Generon”气体分离用于天然气、石油、化工生产等领域，大大提高了气体生产过程的经济效益。

我国从1958年研究离子交换膜开始，80年代中期我国研究的气体分离膜取得长足进步，1985 年中国科学院大连化物所首次成功研制中空纤维N₂/H₂分离器，与国外同类产品主要的性能指标接近，现已投入批量生产。

2 气体分离膜材料2.1高分子膜材料高分子膜材料一般制备简单，性能稳定，耐溶剂性能较好，而广泛的应用于膜分离领域。

用于制备气体分离膜的高分子膜材料主要有以下几种。

1）乙基纤维素EC纤维素是一种较为常见的天然高分子材料，乙基纤维素是由碱纤维素和乙基卤化物反应得到，由于EC的热稳定性好、具有较强的抗生物性能，且气体气体的渗透系数和气体渗透选择性较高，常用作空气中的氧、氮分离富集。

2）双酚A型聚砜PSF双酚A型聚砜主链上含有砜基的一种线性杂链高分子膜材料，具有优异的热稳定性、力学性质和较强的刚性及较好的化学稳定性，耐蒸汽性能好，PSF的玻化温度（Tg）为190℃。

可用于制备复合膜的支撑层，合成氨尾气回收氢，目前已得到工业化生产。

3）聚芳醚砜PES聚芳醚砜分子中含有砜基，由于其共轭效应，具有良好的抗氧化性和热稳定性，同时具有良好加工性能的醚键，不含有对耐热性、抗氧稳定性有不利影响的异丙撑基，没有-C-C-链，不含有刚性极大的联苯结构，因而具有良好的耐溶剂性能。

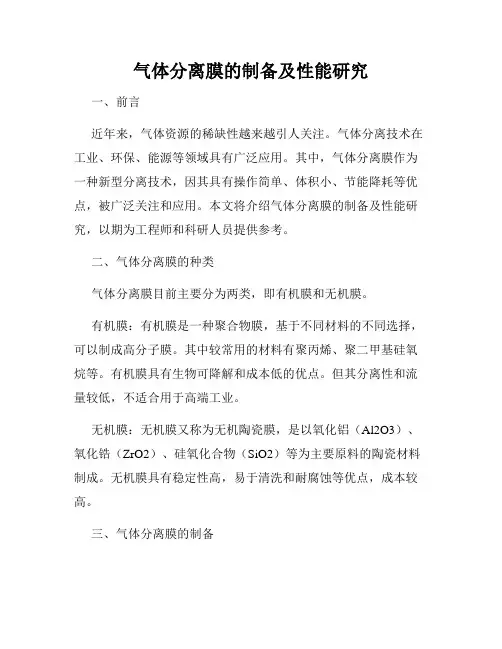

气体分离膜的制备及性能研究一、前言近年来，气体资源的稀缺性越来越引人关注。

气体分离技术在工业、环保、能源等领域具有广泛应用。

其中，气体分离膜作为一种新型分离技术，因其具有操作简单、体积小、节能降耗等优点，被广泛关注和应用。

本文将介绍气体分离膜的制备及性能研究，以期为工程师和科研人员提供参考。

二、气体分离膜的种类气体分离膜目前主要分为两类，即有机膜和无机膜。

有机膜：有机膜是一种聚合物膜，基于不同材料的不同选择，可以制成高分子膜。

其中较常用的材料有聚丙烯、聚二甲基硅氧烷等。

有机膜具有生物可降解和成本低的优点。

但其分离性和流量较低，不适合用于高端工业。

无机膜：无机膜又称为无机陶瓷膜，是以氧化铝（Al2O3）、氧化锆（ZrO2）、硅氧化合物（SiO2）等为主要原料的陶瓷材料制成。

无机膜具有稳定性高，易于清洗和耐腐蚀等优点，成本较高。

三、气体分离膜的制备目前，气体分离膜的制备方法主要包括化学气相沉积法、溶胶-凝胶法、浸涂法、电泳沉积法、物理气相沉积法等。

本文将着重介绍物理气相沉积法和溶胶-凝胶法的制备工艺。

物理气相沉积法：该法需要使用专门的物理气相沉积设备，将膜材料用高压电子束蒸发形成蒸气，再将蒸气通过特定的管道传输到基板上，最后通过表面的凝结和固化过程形成薄膜。

该方法制备的气体分离膜具有厚度均匀、粒度细、结晶度高等特点，但设备价值较高，生产成本也高。

溶胶-凝胶法：溶胶-凝胶法是将交联剂和溶剂混合，再将光敏剂加入到混合液中形成溶胶胶体，然后将胶体薄层沉积到基板上，最后交联胶体成膜。

该方法制备的气体分离膜具有膜厚度可调、制备过程简单、成本低等优点。

但其缺点是薄膜粘附性差、绘制线宽度受到限制等。

四、气体分离膜性能研究气体分离膜的性能研究主要包括分离性、通量、选择性等方面。

分离性：指在同样外部操作条件下，膜的分离效果。

通常可以通过气体通量和选择性分离系数等指标来评价分离性能。

在制备气体分离膜时，要通过控制膜厚度、制备温度和气体流量等参数来优化气体分离性能。

气体分离膜的研究气体分离膜是一种利用膜过滤技术实现气体分离的新型分离技术。

它采用特定的材料制成薄膜，通过膜的微孔作用，实现对某种气体分子的选择性透过和排除，从而实现气体的分离纯化。

气体分离膜是一种高效、节能、环保的气体分离技术，被广泛应用于石油、化工、电子、食品等领域。

一、气体分离膜的原理气体分离膜是利用”筛分作用“实现气体分离的。

所谓筛分作用，就是通过膜材料的微孔和孔径选择性地让某种分子在膜内透过，而不让其他分子透过，从而达到分离的目的。

在具体应用中，单位面积膜材料的透气量即气体分离的效率。

二、气体分离膜的种类气体分离膜主要分为两大类：1.多孔性平膜分离气体。

多孔性平膜的优点在于孔径比较大，并且分布比较均匀，适合于分离小分子气体。

缺点是需要膜面面积比较大，单膜分离效率不高。

2.非孔径性流动膜分离气体。

非孔径性流动膜的优点在于通透性好，透气量较大。

这种膜适合于分离大分子气体，但分离效率较低。

三、气体分离膜的制备方法气体分离膜的制备方法有两种：1.浸渍法。

这种方法比较常用，常用材料是聚酰胺、聚亚麻醇酯等。

这些材料可以通过浸渍到膜载体上制成膜。

2.拉伸法。

这种方法利用弹性膜材料，在拉伸时原本的孔隙会拉长变小，这样可以让大分子气体被过滤掉，从而实现分离。

四、气体分离膜的应用领域气体分离膜的应用非常广泛，主要包括以下几个领域：1.石油化工：气态分离、C2裂解、重烃分离等领域2.食品饮料：浓缩果汁、果汁的澄清等领域3.电子：纯化氨气、光学膜、液晶显示器等领域4.环保：二氧化碳的除去、废气治理等领域五、气体分离膜的发展趋势目前，气体分离膜的应用已经越来越广泛，而且分离效率也在不断提高。

未来，气体分离膜将会向以下几个方面发展：1.新材料的应用。

目前，常用的气体分离膜材料已经满足不了某些特定的需求。

因此，未来需要开发新的气体分离膜材料，例如金属有机框架材料、纳米材料等。

2.提高进料气体的纯度。

随着气体资源的日益紧缺和气体的需求日益增长，未来气体分离膜将会更注重进料气体的纯化和分离效率的提高。

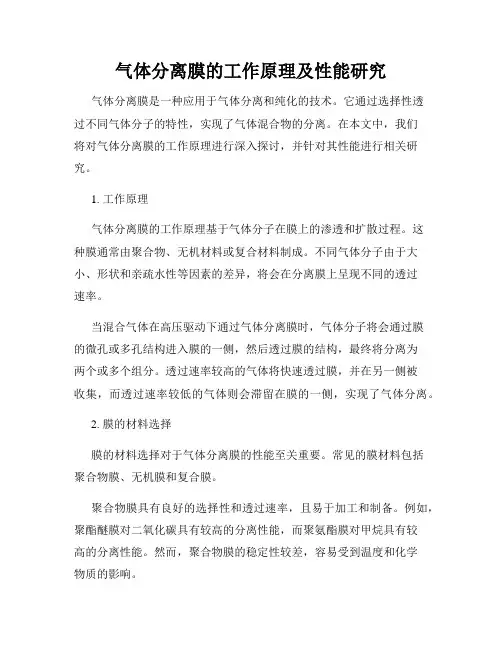

气体分离膜的工作原理及性能研究气体分离膜是一种应用于气体分离和纯化的技术。

它通过选择性透过不同气体分子的特性，实现了气体混合物的分离。

在本文中，我们将对气体分离膜的工作原理进行深入探讨，并针对其性能进行相关研究。

1. 工作原理气体分离膜的工作原理基于气体分子在膜上的渗透和扩散过程。

这种膜通常由聚合物、无机材料或复合材料制成。

不同气体分子由于大小、形状和亲疏水性等因素的差异，将会在分离膜上呈现不同的透过速率。

当混合气体在高压驱动下通过气体分离膜时，气体分子将会通过膜的微孔或多孔结构进入膜的一侧，然后透过膜的结构，最终将分离为两个或多个组分。

透过速率较高的气体将快速透过膜，并在另一侧被收集，而透过速率较低的气体则会滞留在膜的一侧，实现了气体分离。

2. 膜的材料选择膜的材料选择对于气体分离膜的性能至关重要。

常见的膜材料包括聚合物膜、无机膜和复合膜。

聚合物膜具有良好的选择性和透过速率，且易于加工和制备。

例如，聚酯醚膜对二氧化碳具有较高的分离性能，而聚氨酯膜对甲烷具有较高的分离性能。

然而，聚合物膜的稳定性较差，容易受到温度和化学物质的影响。

无机膜由陶瓷、金属等材料制成，具有较好的稳定性和较高的选择性。

例如，氧化铝膜可用于分离氢气和氧气。

然而，无机膜的制备难度和成本较高，限制了其在工业上的应用。

复合膜由多个材料层叠而成，结合了不同材料的优势。

这种膜通常具有较高的选择性和透过速率，且具有良好的机械强度和稳定性。

例如，聚酰胺-硅氧烷复合膜可用于二氧化碳的捕获和储存。

3. 性能研究气体分离膜的性能评价通常包括两个主要指标：选择性和透过速率。

选择性指的是膜对特定气体分子的分离能力。

较高的选择性意味着膜对某一种气体的分离效果更好。

选择性通常通过气体分离系数来表示，即两种气体透过膜的速率比。

例如，氧气/氮气分离系数用于评价氧气分离膜的性能。

透过速率是指气体分子透过膜的速率。

透过速率越大，膜的分离效果越好。

透过速率通常通过渗透通量来表示，即单位面积上透过的气体量。

气体分离膜工作原理气体分离膜是一种常用的分离技术，它利用薄膜材料的特殊性质，将气体混合物中的组分分离并纯化。

本文将介绍气体分离膜的工作原理，以及在工业和生活中的应用。

一、气体分离膜的工作原理气体分离膜是由具有特殊结构和性质的材料制成的。

这些材料一般被称为分离膜材料，可以是聚合物、陶瓷或金属。

在气体分离过程中，混合气体会通过膜材料，而不同成分的气体会以不同的速度通过膜材料，从而实现分离。

具体来说，气体分离膜的工作原理主要涉及两个传输过程：溶解和扩散。

首先，混合气体中的成分会溶解到膜的表面。

不同成分在膜表面的溶解度不同，从而导致浓度差异。

然后，气体成分会在膜材料中通过扩散作用，以不同速率向另一侧传递。

由于不同成分的扩散速率不同，最终达到分离的效果。

二、气体分离膜的应用气体分离膜技术广泛应用于工业和生活领域，下面将介绍其中几个主要应用。

1. 气体分离与纯化气体分离膜可以用于将混合气体中的特定成分分离和纯化。

例如，工业中常用的气体分离膜包括氧气浓缩膜、氮气浓缩膜和二氧化碳分离膜。

这些膜可以广泛应用于空分、气体净化和气体回收等领域，提高气体的纯度和回收率。

2. 膜制氢技术气体分离膜也被应用于膜制氢技术中。

这项技术可以通过分离氢气和其他气体来制备高纯度的氢气，用于燃料电池、化学加工和半导体制造等领域。

氢气分离膜需要具备高氢气通透性和选择性，以实现高效的氢气分离和纯化。

3. 气体分离与捕集气体分离膜还可用于气体分离与捕集，即将有害气体或有用气体从混合气体中分离出来。

例如，工业上利用气体分离膜来捕集二氧化碳，以减少碳排放并应对气候变化。

此外，气体分离膜也可用于分离和捕集甲烷、硫化氢等有害气体。

4. 膜反应器技术除了分离和纯化，气体分离膜还可用于膜反应器技术。

在这种应用中，气体分离膜被用作反应物与产物之间传质反应的介质。

这种技术在催化剂反应、氧化和还原反应中发挥着重要的作用，可以提高反应效率和选择性。

三、总结气体分离膜是一种重要的分离技术，在工业和生活中有着广泛的应用。
