AFTU-2W系列外夹式超声波流量计

外夹式超声波流量计的安装和注意事项外夹式超声波流量计是一种非接触式测量流体流速的设备，广泛应用于工业生产、市政环保、水利等领域。

其安装和使用注意事项直接关系到流量计的准确性和稳定性，因此在安装和使用过程中需要格外注意。

下面将详细介绍外夹式超声波流量计的安装和注意事项。

一、外夹式超声波流量计安装1. 测量管道的准备在安装外夹式超声波流量计之前，需要对测量管道进行准备工作。

首先要确保管道内部干净、平整，并没有其他杂物和障碍物。

需要对管道进行测量，确定管道的直径和壁厚，以便选择合适尺寸的流量计。

2. 安装夹具将外夹式超声波流量计的夹具固定在测量管道上，需要确保夹具与管道的贴合度和安装稳固度。

在安装过程中应该使用合适的工具，避免损坏夹具和管道。

3. 连接传感器安装好夹具后，需要将超声波传感器连接到夹具上，并确保传感器与管道表面保持一定的距离。

传感器的安装位置需要精确测量，确保能够获得准确的流速数据。

4. 安装控制系统外夹式超声波流量计通常需要连接到控制系统中进行数据采集和分析。

在安装控制系统时，需要务必按照厂家提供的操作手册进行操作，确保接线正确、电源稳定。

5. 调试和检测在安装完成后，需要对外夹式超声波流量计进行调试和检测。

首先要对传感器进行校准，确保其准确性和稳定性。

需要对控制系统进行测试，确保数据采集和分析的准确性。

1. 防止外界干扰外夹式超声波流量计是一种非接触式测量设备，对外界干扰特别敏感。

安装和使用过程中需要确保测量环境清洁、稳定，避免其他设备的电磁干扰和振动干扰。

2. 定期维护外夹式超声波流量计在长时间运行后，会受到污垢、腐蚀等因素的影响。

因此需要定期对流量计进行维护和清洁，确保传感器和控制系统的正常运行。

3. 安全操作外夹式超声波流量计的安装和使用需要严格按照操作手册进行操作，确保安装过程中不会损坏设备，使用过程中不会出现意外。

同时要避免将设备放置在高温、潮湿、有腐蚀性气体的环境中。

4. 注意数据准确性外夹式超声波流量计的准确性直接关系到流量的计量和控制，因此需要在安装和使用过程中特别注意数据的准确性。

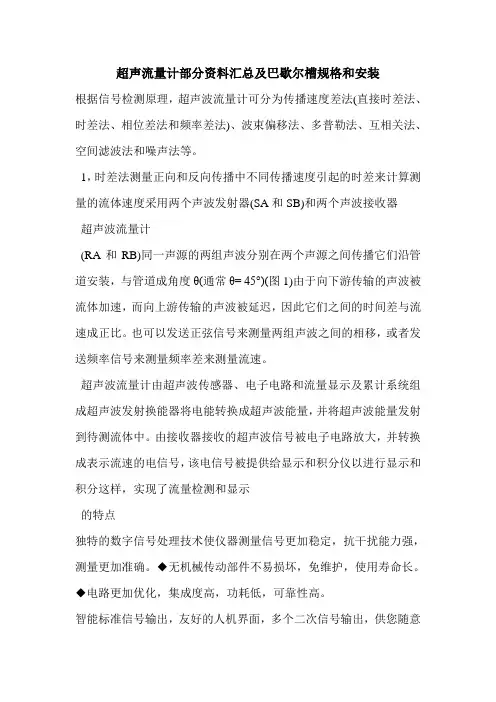

超声流量计部分资料汇总及巴歇尔槽规格和安装根据信号检测原理，超声波流量计可分为传播速度差法(直接时差法、时差法、相位差法和频率差法)、波束偏移法、多普勒法、互相关法、空间滤波法和噪声法等。

1，时差法测量正向和反向传播中不同传播速度引起的时差来计算测量的流体速度采用两个声波发射器(SA和SB)和两个声波接收器超声波流量计(RA和RB)同一声源的两组声波分别在两个声源之间传播它们沿管道安装，与管道成角度θ(通常θ= 45°)(图1)由于向下游传输的声波被流体加速，而向上游传输的声波被延迟，因此它们之间的时间差与流速成正比。

也可以发送正弦信号来测量两组声波之间的相移，或者发送频率信号来测量频率差来测量流速。

超声波流量计由超声波传感器、电子电路和流量显示及累计系统组成超声波发射换能器将电能转换成超声波能量，并将超声波能量发射到待测流体中。

由接收器接收的超声波信号被电子电路放大，并转换成表示流速的电信号，该电信号被提供给显示和积分仪以进行显示和积分这样，实现了流量检测和显示的特点独特的数字信号处理技术使仪器测量信号更加稳定，抗干扰能力强，测量更加准确。

◆无机械传动部件不易损坏，免维护，使用寿命长。

◆电路更加优化，集成度高，功耗低，可靠性高。

智能标准信号输出，友好的人机界面，多个二次信号输出，供您随意选择◆分段式小直径测量经济方便，测量精度高2，测量由正向和反向传播中的时间差引起的相位差计算速度的相位差方法它的发射机沿着垂直于管道的轴发送一束声波。

由于流体流动的作用，声波束向下游移动一段距离。

偏移距离与流速成正比。

3，频差法测量声环正反向传播的频差当超声波在不均匀的流体中传播时，声波会散射。

当超声波流量计与变送器之间存在相对运动时，传输的声波信号与被流体散射后接收的信号之间会发生多普勒频移。

多普勒频移与流体流速成正比。

图2中待测量的流体区域位于透射光束和接收到的散射光束的交点处要求光束非常窄，以便两个光束之间的夹角θ不受光束宽度的影响。

超声波流量计型号引言超声波流量计（Ultrasonic Flow Meter）是一种用于测量液体或气体流动速度和流量的仪器。

它利用超声波的传播速度和其在流体中的传播时间的关系，计算出流体的流速和流量。

本文将介绍几种常见的超声波流量计型号及其特点。

1. 型号 A型号 A 是一种便携式超声波流量计，适用于较小管道的流量测量。

该型号具有以下特点：•测量范围广泛：适用于直径为 10mm 至 100mm 的管道；•高精度：具有±0.5% 的测量精度；•易于操作：采用触摸屏控制面板，用户界面友好；•高可靠性：采用先进的数字信号处理技术和多重算法，有效减少了测量误差；•多种通信接口：支持 Modbus、RS485 等通信协议，方便与其他设备进行数据交互。

2. 型号 B型号 B 是一种固定式超声波流量计，适用于中等大小管道的流量测量。

该型号具有以下特点：•测量范围广泛：适用于直径为 50mm 至 500mm 的管道；•高精度：具有±0.2% 的测量精度；•大屏幕显示：配备大尺寸液晶显示屏，方便用户实时监测流量；•多种输出方式：支持 4-20mA、RS485 和脉冲输出，方便与其他设备进行数据交互；•耐高温高压：可适应高温高压环境，适用于工业生产现场的流量监测。

3. 型号 C型号 C 是一种嵌入式超声波流量计，适用于大型管道的流量测量。

该型号具有以下特点：•测量范围广泛：适用于直径为 300mm 至 3000mm 的管道；•高精度：具有±0.1% 的测量精度；•多通道测量：可同时测量多个管道中的流量，满足复杂工艺流程的需求；•大容量数据存储：内置大容量存储器，可存储长时间的测量数据；•远程监控：可通过网络远程监控流量数据，方便管理和维护。

4. 型号 D型号 D 是一种气体流量计的特殊型号，适用于测量气体流量。

该型号具有以下特点：•强大的气体适应性：能够测量多种气体，包括空气、氮气、氧气等；•高灵敏度：可测量低至 0.01m/s 的气体流速；•快速响应：具有快速响应时间，适用于需要实时监测的气体流量测量场景；•耐高温高压：可适应高温高压环境，适用于工业生产现场的气体流量监测。

外夹式超声波流量计是一种测量流量的仪器，其原理主要是根据超声波在流动的流体中测量距离（在这里是流体体积）的基本原理。

具体来说，它利用超声波在流体中传播的特性，通过检测超声波的传播时间来计算流体的体积，再换算成流量。

首先，外夹式超声波流量计使用一对超声波探头，一个固定在管道外壁上，另一个则移动在管道内部。

这个移动的探头由流速决定，从而使得超声波在两个探头之间穿过。

当超声波向介质传播时，如果介质是均匀的，其速度不会改变。

但是，当遇到流体中的障碍物（例如管道内壁）时，超声波会反射。

因此，当超声波探头接收到反射回来的信号时，就可以确定两个探头之间流体的体积（即流速）。

在这个过程中，流量计会根据检测到的超声波频率和管道截面积来计算流量。

管道截面积已知（由流量计内部刻度决定），而超声波频率则是由超声波发射器发出的。

此外，外夹式超声波流量计还具有一些特殊的设计，如使用夹在管道外的探头，可以避免管道内流体对探头的影响，提高测量精度。

同时，这种设计还可以减少管道内壁的腐蚀和结垢，从而延长测量使用寿命。

另外，外夹式超声波流量计使用方便，无需停产即可安装和测量。

它适合测量各种形状的管道，如直线管道、U型管等。

而且，由于其测量准确度高、测量范围广，因此在工业生产中得到了广泛应用。

总的来说，外夹式超声波流量计的原理是基于超声波在流体中的传播特性，通过检测超声波的传播时间来计算流体的体积，再换算成流量。

其特殊的设计和优点使得它在工业生产中具有广泛的应用。

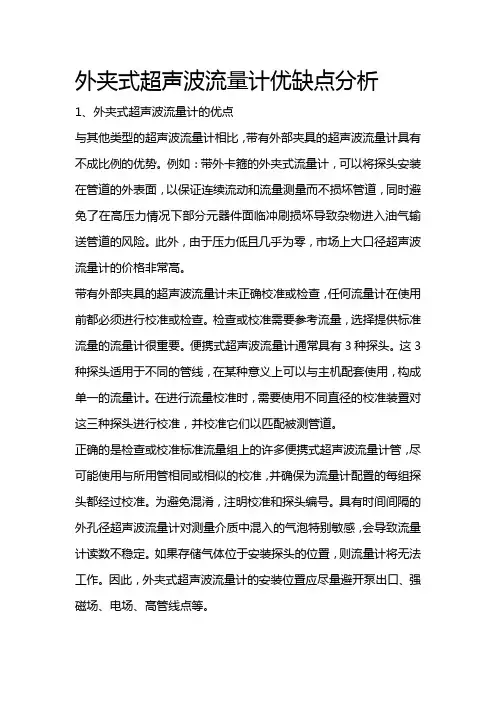

外夹式超声波流量计优缺点分析1、外夹式超声波流量计的优点与其他类型的超声波流量计相比，带有外部夹具的超声波流量计具有不成比例的优势。

例如：带外卡箍的外夹式流量计，可以将探头安装在管道的外表面，以保证连续流动和流量测量而不损坏管道，同时避免了在高压力情况下部分元器件面临冲刷损坏导致杂物进入油气输送管道的风险。

此外，由于压力低且几乎为零，市场上大口径超声波流量计的价格非常高。

带有外部夹具的超声波流量计未正确校准或检查，任何流量计在使用前都必须进行校准或检查。

检查或校准需要参考流量，选择提供标准流量的流量计很重要。

便携式超声波流量计通常具有3种探头。

这3种探头适用于不同的管线，在某种意义上可以与主机配套使用，构成单一的流量计。

在进行流量校准时，需要使用不同直径的校准装置对这三种探头进行校准，并校准它们以匹配被测管道。

正确的是检查或校准标准流量组上的许多便携式超声波流量计管，尽可能使用与所用管相同或相似的校准，并确保为流量计配置的每组探头都经过校准。

为避免混淆，注明校准和探头编号。

具有时间间隔的外孔径超声波流量计对测量介质中混入的气泡特别敏感，会导致流量计读数不稳定。

如果存储气体位于安装探头的位置，则流量计将无法工作。

因此，外夹式超声波流量计的安装位置应尽量避开泵出口、强磁场、电场、高管线点等。

2、外夹式超声波流量计的缺点被测液体的温度受到超声波探头与管道耦合材料耐温能力的限制，高温下被测液体的声速原始数据并未完全受到影响。

目前，国内超声波流量计仅用于测量200℃以下的液体。

超声波流量计的测量电路比常规流量计复杂。

因为在常规的工业测量中，流体的速度通常为几米每秒，声波在液体中的传播速度约为1500m/s。

因此，被测流体的速度（流速）对声速的变化以及10−3阶的大小影响最大。

如果速度测量精度需要达到1%，那么声速测量精度必须在10−5~10−6，所以需要一条完美的测量线。

这也是为什么只有随着集成电路技术的飞速发展，超声波流量计才能使用的原因。

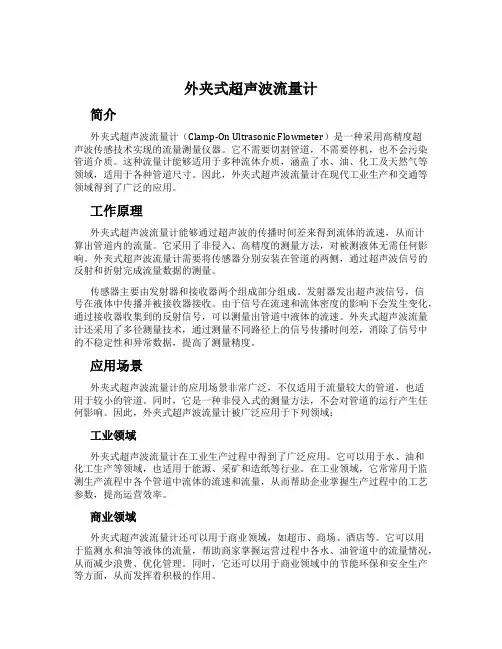

外夹式超声波流量计简介外夹式超声波流量计（Clamp-On Ultrasonic Flowmeter）是一种采用高精度超声波传感技术实现的流量测量仪器。

它不需要切割管道，不需要停机，也不会污染管道介质。

这种流量计能够适用于多种流体介质，涵盖了水、油、化工及天然气等领域，适用于各种管道尺寸。

因此，外夹式超声波流量计在现代工业生产和交通等领域得到了广泛的应用。

工作原理外夹式超声波流量计能够通过超声波的传播时间差来得到流体的流速，从而计算出管道内的流量。

它采用了非侵入、高精度的测量方法，对被测液体无需任何影响。

外夹式超声波流量计需要将传感器分别安装在管道的两侧，通过超声波信号的反射和折射完成流量数据的测量。

传感器主要由发射器和接收器两个组成部分组成。

发射器发出超声波信号，信号在液体中传播并被接收器接收。

由于信号在流速和流体密度的影响下会发生变化，通过接收器收集到的反射信号，可以测量出管道中液体的流速。

外夹式超声波流量计还采用了多径测量技术，通过测量不同路径上的信号传播时间差，消除了信号中的不稳定性和异常数据，提高了测量精度。

应用场景外夹式超声波流量计的应用场景非常广泛，不仅适用于流量较大的管道，也适用于较小的管道。

同时，它是一种非侵入式的测量方法，不会对管道的运行产生任何影响。

因此，外夹式超声波流量计被广泛应用于下列领域：工业领域外夹式超声波流量计在工业生产过程中得到了广泛应用。

它可以用于水、油和化工生产等领域，也适用于能源、采矿和造纸等行业。

在工业领域，它常常用于监测生产流程中各个管道中流体的流速和流量，从而帮助企业掌握生产过程中的工艺参数，提高运营效率。

商业领域外夹式超声波流量计还可以用于商业领域，如超市、商场、酒店等。

它可以用于监测水和油等液体的流量，帮助商家掌握运营过程中各水、油管道中的流量情况，从而减少浪费、优化管理。

同时，它还可以用于商业领域中的节能环保和安全生产等方面，从而发挥着积极的作用。

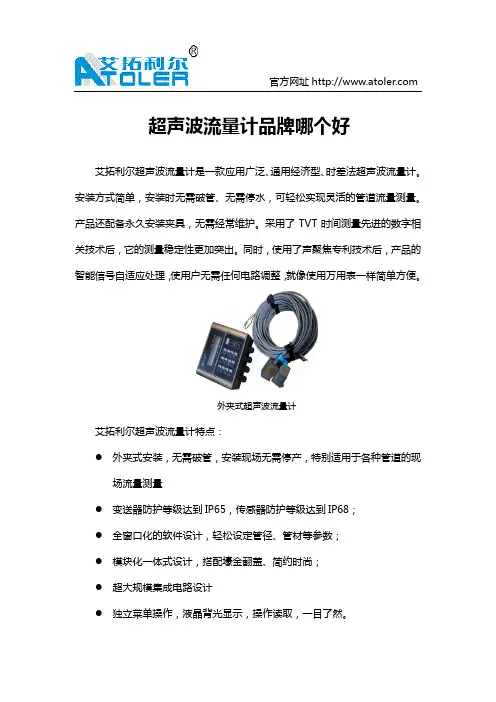

官方网址 超声波流量计品牌哪个好
艾拓利尔超声波流量计是一款应用广泛、通用经济型、时差法超声波流量计。

安装方式简单，安装时无需破管、无需停水，可轻松实现灵活的管道流量测量。

产品还配备永久安装夹具，无需经常维护。

采用了TVT时间测量先进的数字相关技术后，它的测量稳定性更加突出。

同时，使用了声聚焦专利技术后，产品的智能信号自适应处理，使用户无需任何电路调整，就像使用万用表一样简单方便。

外夹式超声波流量计
艾拓利尔超声波流量计特点：
●外夹式安装，无需破管，安装现场无需停产，特别适用于各种管道的现
场流量测量
●变送器防护等级达到IP65，传感器防护等级达到IP68；
●全窗口化的软件设计，轻松设定管径、管材等参数；
●模块化一体式设计，搭配壕金翻盖、简约时尚；
●超大规模集成电路设计
●独立菜单操作，液晶背光显示，操作读取，一目了然。

官方网址
●日、月、年流量累计功能，轻松查询当日/当月/当年的仪表累积流量。

●带补偿断电时间流量功能，即使断电也能计量流量
外夹式超声波流量计安装现场
艾拓利尔仪表专注自动化仪表及自控系统12年，我们拥有专业的技术人员，可为您提供各种完善的自动化解决方案。

解决用户遇到的问题使我们一直以来努力的目标，并且我们将付诸更大努力不断推陈出新，藉由与用户的紧密合作，共同开创更智能、更环保的未来。

外夹式超声波流量计安装方法外夹式超声波流量计是一种常见的流量计，因为其具有不接触测量的特性，被广泛应用于石油、化工、水处理、热力等行业。

本文将介绍外夹式超声波流量计的安装方法。

安装前准备在安装外夹式超声波流量计之前，需要做以下准备工作：1.确认超声波流量计的型号和规格是否符合要求；2.确认被测介质的流量范围和流量方向；3.准备必要的安装工具，如扳手、螺丝刀、铁丝等；4.确认安装位置，并进行测量和标记。

安装步骤1.清洗安装位置：在安装位置前，请先将管道进行清洗，避免杂物或污物影响测量精度；2.进行安装定位：使用钢笔或铅笔将外夹式超声波流量计需要安装的位置进行标记；3.准备安装夹具：根据被测管道的材质，选择合适的垫片和夹具；4.展开夹具：松开夹具中的螺丝，并将其展开，将其对准标记位置；5.安装夹具：用扳手拧紧夹具螺丝，让夹具夹紧被测管道；6.安装传感器：根据用户手册，安装超声波流量计传感器，确保其与管道轴线垂直；7.连接电缆：连接传感器和显示控制器的电缆，注重颜色和序列；8.完成安装：最后紧缩夹具螺丝，确认测量点位置和管道匹配。

安装注意事项在安装过程中，需要注意以下事项：1.安装位置必须平整，且离泵或阀门距离远于5倍管道直径；2.避免安装在水流嘶嘶声、干燥和潮湿环境中；3.传感器不得接触到或与管壁距离小于0.5毫米；4.传感器的连接电线不能穿越管道；5.在现场安装前，最好先进行预热或冷却，确保被测介质温度稳定。

结论安装外夹式超声波流量计需要谨慎，必须遵循用户手册中的安装步骤和注意事项，以确保测量结果准确。

同时，还需进行周期性维护，及时清洗污垢，以保证长期稳定的使用效果。

外夹式超声波流量计说明书用户手册陕西恒瑞测控系统有限公司一．重要提示1、在使用本产品之前，请务必先仔细阅读本说明书。

2、请务必保管好本说明书，以便日后能随时查阅。

3、请严格按照本说明书进行操作，对于不按照说明书规定使用的造成任何后果，我公司不承担任何责任。

4、本说明书中所列图案仅作为说明操作示意，并不作为检验产品的依据。

如实际产品与本说明书不一致，请以实际产品为准或向我公司咨询。

5、本产品在出厂前经过严格检定，对于用户私自开壳拆卸造成的损坏，我公司不承担任何责任。

6、如果本产品无法正常操作或需要维修，请联系我公司或经我公司正式授权的经销商。

二．概述本说明书只作为简易操作手册，用户需了解详细操作欢迎来电咨询。

新一代产品增加了以下特点和功能：1、硬件模块化设计，生产及维修操作简易；2、电气隔离RS485接口，含MODBUS、M-BUS等10多种通讯协议；3、电气隔离0-20mA或4-20mA电流环输出；4、带有热量测量功能；5、8-36VDC,220VAC供电方式可选；6、具有手动累积器及批量控制器等功能；7、年月日累积记录功能，可记录前512天（每天）、前128个月（每月）的累积流量及累积热量等数据；8、三路精度为0.1%的模拟输入；使用前请先了解产品的工作电源和型号，防止误接造成不正常工作或损坏。

三．系列产品原理、种类及优势本公司超声波流量计系列产品可选配外夹式、插入式、管段式等传感器，解决了原有产品小流量漂移问题。

与机械水表相比具有无活动部件，始动流量低，量程比宽，测量精度高，使用寿命长等特点。

超声波在流动的流体中传播时就载上流体流速的信息。

因此通过接收到的超声波就可以检测出流体的流速，从而换算成流量。

根据检测的方式，可分为传播速度差法、多普勒法、波束偏移法、噪声法及相关法等不同类型的超声波流量计。

超声波流量计是近十几年来随着集成电路技术迅速发展才开始应用的一种。

本公司生产的超声波流量计种类多。

外夹式超声波流量计使用说明一、什么是外夹式超声波流量计？外夹式超声波流量计是一种用于测量液体流量的先进设备。

它采用超声波技术，通过测量流体中超声波的传播时间来计算流量。

与传统的流量计相比，外夹式超声波流量计具有更高的精度和更广泛的应用范围。

二、如何正确使用外夹式超声波流量计？1. 安装前准备在安装外夹式超声波流量计之前，首先需要确保管道干净，并清除其中的杂质和残留物。

同时，检查设备是否完好无损，确保传感器与管道之间的连接紧密。

2. 安装传感器将传感器正确安装在管道上，并确保其与管道之间的夹持紧密。

确保传感器的位置正确，不受外界干扰，并且与管道的内径相匹配。

3. 连接设备将外夹式超声波流量计与电源和显示器连接。

确保连接安全可靠，避免电源和信号线受到干扰。

4. 启动设备按下设备上的启动按钮，等待设备启动完成。

在启动过程中，设备会进行自检和校准，确保其工作正常。

5. 设置参数根据实际需求，设置外夹式超声波流量计的相关参数，如流体类型、管道尺寸等。

确保参数设置正确，以保证测量结果的准确性。

6. 测量流量将待测流体通过管道，观察显示器上的流量数值。

外夹式超声波流量计会实时显示流量数据，并可以记录历史数据。

7. 维护保养定期清洁外夹式超声波流量计，确保传感器表面干净，并及时更换损坏或老化的零部件。

同时，避免设备受到撞击和振动，以免影响测量结果。

三、外夹式超声波流量计的优势和应用领域1. 优势：外夹式超声波流量计具有精度高、响应速度快、使用寿命长等优点。

它可以测量各种液体，无论是清洁液体还是带有固体颗粒的液体，都可以准确测量。

2. 应用领域：外夹式超声波流量计广泛应用于化工、石油、水处理、制药等行业。

它可以用于监控流体的流量、管道的状况以及流体的质量等方面。

总结：外夹式超声波流量计是一种先进的流量测量设备，使用它可以准确测量各种液体的流量。

正确安装和使用外夹式超声波流量计对于获取准确的测量结果非常重要。

外夹式超声波流量计具有精度高、响应速度快等优势，广泛应用于化工、石油、水处理、制药等行业。

外夹式超声波流量计的安装和注意事项外夹式超声波流量计是一种用于测量液体流量的先进设备，广泛应用于化工、石油、水利等领域。

其安装和使用需要注意一些细节和注意事项，以确保其正常运行和准确测量，下面将就外夹式超声波流量计的安装和注意事项进行详细介绍。

一、安装前的准备工作1. 确定安装位置：在安装外夹式超声波流量计前，要首先确定其安装的位置。

安装位置的选择应考虑到管道的特性、流速、介质温度等因素，一般要求安装在直管段上游10D处和下游5D处，以确保流量计的准确测量。

2. 准备安装工具：安装外夹式超声波流量计需要一些基本的工具，如扳手、螺丝刀、螺栓等，确保在安装过程中能够顺利进行操作。

3. 确认管道参数：在安装前，还需要对管道的参数进行确认，包括管道的材质、直径、壁厚、介质流速等，这些参数都将影响到流量计的安装方式和测量准确性。

二、安装步骤1. 清洁管道表面：在安装外夹式超声波流量计前，需要先清洁管道表面，确保没有杂质、油污等影响安装效果的物质。

2. 安装夹持器：将夹持器安装在管道上游10D处和下游5D处，并确保夹持器的位置水平、垂直。

夹持器是安装外夹式超声波流量计的基础，安装不稳定将影响测量准确性。

3. 安装传感器：将外夹式超声波流量计的传感器安装在夹持器上，根据流量计的具体型号和要求进行固定，再通过连接线将传感器与智能终端连接。

4. 连接电源：将外夹式超声波流量计的电源线连接到电源上，进行电源测试，确保设备能够正常开机。

5. 调试设备：在安装完成后，还需要对外夹式超声波流量计进行调试，包括检查传感器的固定情况、连接线路的稳定性等，确保设备可以正常工作。

三、注意事项1. 防水防潮：外夹式超声波流量计的传感器部分要求防水防潮，安装时要注意传感器的接口部分是否已正确密封，避免因水汽或液体渗入而造成传感器损坏。

2. 避免振动干扰：外夹式超声波流量计的传感器对外界振动比较敏感，应避免在安装附近设置振动源，如重型机械设备、高速流体等，避免振动对测量的影响。

外夹式超声波流量计工作原理随着工业自动化的不断发展，流量计作为一种重要的工业仪表，被广泛应用于各个领域。

其中，超声波流量计作为一种新型的流量计，具有精准、可靠、不易受介质影响等优点，被越来越多的企业所采用。

本文将介绍一种常用的超声波流量计——外夹式超声波流量计的工作原理。

一、外夹式超声波流量计的构成外夹式超声波流量计由传感器和计算器两部分组成。

其中，传感器包括发射器和接收器，它们被夹在管道外壁上，通过管道壁将超声波信号传递到管道内部。

计算器则通过接收传感器的信号，计算出被测介质的流量。

二、外夹式超声波流量计的工作原理外夹式超声波流量计采用了时差法的测量原理。

即通过超声波在介质中的传播速度和传播时间来计算流量值。

当超声波从传感器的发射器发出时，它会在介质中以一定的速度传播，当它遇到介质中的杂质或气泡时，会反射回来。

这时，接收器会接收到反射回来的超声波信号，并将其转化为电信号。

计算器通过计算发射器和接收器之间超声波的传播时间差，来确定介质的流速。

由于外夹式超声波流量计的传感器被夹在管道外壁上，因此不会影响介质的流动，也不会受到介质的影响，可以保证测量的准确性。

三、外夹式超声波流量计的优点1. 精度高：外夹式超声波流量计采用了时差法的测量原理，可以保证测量的准确性，精度高达±0.5%。

2. 可靠性强：外夹式超声波流量计不会影响介质的流动，也不会受到介质的影响，可以保证测量的可靠性。

3. 适用范围广：外夹式超声波流量计可以测量各种液体介质，包括腐蚀性介质、高温介质、高压介质等。

4. 安装方便：外夹式超声波流量计的传感器被夹在管道外壁上，安装方便，不需要停机安装。

四、外夹式超声波流量计的应用外夹式超声波流量计广泛应用于石油化工、水处理、食品饮料、制药、环保等领域。

比如在石油化工行业中，外夹式超声波流量计可以用于测量各种液体介质的流量，如原油、石油、天然气等。

在水处理领域中，外夹式超声波流量计可以用于测量污水、自来水、冷却水等液体介质的流量。

什么是外夹式超声波流量计外夹式超声波流量计（Clamp-On Ultrasonic Flowmeter）是一种采用高精度超声波传感技术实现的流量测量仪器。

它主要由一个支架和一组超声波传感器组成，这些传感器可以安装在管道的外壁上，无需切割管道或停机，也不会污染管道介质。

外夹式超声波流量计通过超声波的传播特性来测量流体的流速和流量，具有非侵入式、高精度、广泛适用等特点。

工作原理外夹式超声波流量计的工作原理主要基于超声波的传播时差原理或多普勒效应。

具体来说，当超声波脉冲穿过流体时，如果流体中存在运动的颗粒或气泡，超声波的频率会发生变化（多普勒效应），或者通过测量超声波在顺流和逆流方向上的传播时间差（时差法），可以计算出流体的流速。

进而，根据流速和管道截面积等参数，可以计算出管道内的流量。

主要特点非侵入式测量：无需切割管道，不需要停机，也不会污染管道介质，实现了无损安装。

高精度：采用高精度超声波传感技术，能够准确测量流体的流速和流量。

广泛适用：可以测量多种流体，包括水、污水、海水、气体、蒸汽、油等，适用于各种管道材质和尺寸。

安装维护成本低：安装过程简单快捷，无需额外的控制设备，维护成本低。

耐腐蚀、耐高温、耐冲击、耐磨损：具有良好的环境适应性，可以满足各种场合的流量测量需求。

低噪声、低功耗、低成本：在运行过程中产生的噪声低，功耗小，且整体成本相对较低。

典型用途外夹式超声波流量计在工业生产、水处理、环保监测等领域有着广泛的应用。

其典型用途包括：水、污水、海水的流量测量。

给水和排水系统的流量监测。

发电厂（核电、火力和水力）的流量测量。

造纸和制浆行业的流量控制。

热力、供暖、供热系统的流量监测。

泄漏检测。

冶金、矿山行业的流量巡检和跟踪。

食品和医药行业的流量、热量化管理。

总之，外夹式超声波流量计是一种非常实用的流量测量技术，具有操作简单、安装维护成本低、测量准确、多功能等优点，在工业生产中有着重要作用。

流量测量仪表的种类繁多，其测量原理、结构特性、适用范围以及使用方法等各不相同。

所以其分类可以按照不同方法划分，至今并未有统一的分类方法。

一种比较流行的分类方法是按测量方法和结构分类。

现代工业中的流量测量采用了各种各样的方法，应用于各种不同的场合和不同的测量目的。

这些测量方法基于多种不同的测量原理，利用各种不同的输出信号变化来反映流体流量的变化。

在这里对各种流量测量方法做一个概述性的介绍，以使大家对当前一般采用的流量测量方法与仪器有比较完整的了解。

2、流量计分类通常，以其测量原理，将流量测量方法分成四大类，利用伯努利方程原理来测量流量的流量计是以输出流体差压信号来反映流量；利用测量流速来得到流量的称为速度式流量测量方法；以测量流体质量流量为目的的测量方法予以标称为质量流量测量方法和质量流量计。

以测量流量流速来得到流体流量的流量计，统称为速度式流量计。

它的种类很多，近年来发展也很快，较典型和常用的有电磁流量计、超声波流量计、涡轮流量计、涡街流量计和热式流量计等。

3、电磁流量计电磁流量计（简称EMF）是20世纪五六十年代随着电子科技的发展而迅速发展起来的新型流量测量仪表。

它是根据法拉第电磁感应定律制成的，用来测量导电液体体积流量的仪表。

由于其独特的优点，目前已广泛地被应用于工业过程中各种导电液体流量测量，如各种酸碱盐等腐蚀性介质；各种易燃易爆介质；污水处理以及化工、食品、医药等工业中的各种浆液流量测量，形成了独特的应用领域。

现今的高速发展的社会经济下，在工业中具有极其重要的计量技术也愈发受到重视，计量的精准度要求越来越高，而高精准度对保证产品质量、提高生产效率、促进科学技术的发展都具有重要的作用。

艾拓利尔品牌AFLD型电磁流量计适用于所有导电液体。

也可适用于带有悬浮物、固体颗粒、纤维的泥浆、纸浆、矿浆、污水和化工导电液体的测量；合理选用电极和衬里材料，即具有优秀的耐腐蚀性和耐磨性；精度高、无压损、量程比宽。

【超声波流量计】超声波流量计的分类与选型1、超声波流量计的分类超声波流量计由超声波换能器、电子线路、流量显示与累积系统组成。

换能器在电信号的作用下产生超声波输出，并可以将接收到的超声波信号转换为电信号。

按照安装方式，超声波流量计可以分为外夹式、内贴式、插入式、便携式4种类型。

外夹式超声波流量计换能器采用专用耦合剂固定在管道外，安装时不损坏管路，声波的传播路径透过管道壁; 对于内贴式超声波流量计，换能器是利用焊接、螺栓等方式固定在流道内壁上;插入式超声波流量计使用专用钻孔装置在被测管道上开孔，流量计探头通过钻孔从流道外部插入安装固定，解决了外夹式超声波流量计在测量结垢较厚的管道时不易接收到信号及长时间测量信号衰减的问题; 便携式超声波流量计适合移动测量，常用于流量的标定。

按照声道结构类型，超声波流量计可分为单声道超声波流量计和多声道超声波流量计两种。

单声道超声波流量计是在被测流道上安装一对换能器构成一个超声波通道。

多声道超声波流量计是在流道上安装多对换能器，构成多个超声波通道，综合各声道的结果求出流量。

2、超声波流量计的选型对于中小口径管道和对测量精度要求不高的渠道中流量的测量，一般选用单声道超声波流量计; 对于大口径管道和流态分布复杂的管渠中流量的测量，一般选用多声道超声波流量计。

水电站中利用超声波流量计测量水轮机过机流量时，一般采用多声道超声波流量计( 至少采用4声道) 。

水电站中测量机组过机流量和电站总流量时，宜选用内贴式或者外插式超声波流量计，只有在业主有明确要求的情况下，才选用外夹式。

水电站水轮发电机组蜗壳前的压力钢管口径一般较大，在压力钢管上布置的超声波流量计，如安装位置在压力钢管的埋管部位(非暴露式流道)，超声波流量计采用内贴式，换能器和电缆管管卡在压力钢管内壁通过焊接固定; 如安装位置在压力钢管的明管部位(暴露式流道)，可结合压力钢管口径大小、精度要求、安装条件等因素，考虑采用插入式或内贴式超声波流量计。

目录AFTU-2W超声波流量计（外夹式超声波流量计） (1)一、产品组成部分：变送器、流量传感器、配件等 (1)二、产品概述 (1)三、选择测量点 (2)四、安装方法 (3)五、应用范围 (3)六、发展前景 (3)AFTU-2W超声波流量计（外夹式超声波流量计）一、产品组成部分：变送器、流量传感器、配件等二、产品概述插入式高温探头，可测量的温度范围：-40~+150oC。

其安装座焊接在被测管段上，插入的探头和安装座通过球阀连接，当探头取出时，关闭球阀即可，因此可实现带压安装与拆卸，同时连接螺母采用O型密封圈密封结构，保证了安装、使用的安全。

插入式高温探头长度为237mm，适用壁厚≤24mm的管道。

插入式传感器具体结构见下图，其安装座焊接在被测管段上，插入的传感器和安装座通过一个球阀连接，当传感器取出时，关闭球阀即可，因此可实现带压安装与拆卸，同时连接螺母采用O型密封圈密封结构，保证了安装、使用的安全。

三、选择测量点为获得最强的信号和最佳的测量精度，保证正确的传感器安装间距是至关重要的。

例如，测量点的选择。

四、安装方法有两种安装方式：Z型安装方式、V型安装方式，由菜单MENU24设定，要根据具体的应用条件来选择。

五、应用范围由于电子技术的进步，超声波流量计发展很快，且日益完善，越来越显示出其优越性。

各种超声波流量计已广泛应用于工业生产、商业计量和水利检测等方面，例如，在市政行业的原水、自来水、中水、污水的计量中，超声波流量计具有大量程比，无压损的特点，在保证测量准确度的同时提高了官网的输水效率；在工业冷却循环水的计量中，超声波流量计实现了在线带压安装和在线标定。

六、发展前景目前，供水企业大部分采用机械水表计量、现场定期人工抄表和巡检的管理模式。

然而这种模式存在着计量和管理上的弊端，机械水表的高始动流量、高压损以及不可避免的自然磨损等因素导致计量失准。

所以现在很多城市水司都在积极构建自己的能够自动读表、实时监控管理、正确计量、计算售水量的水资源信息管理系统。

超声波流量计常见问题及解决方法流量计常见问题解决方法超声波流量计常见问题及解决方法超声波流量计是通过检测流体流动对超声束（或超声脉冲）的作用以测量流量的仪表。

常见问题及解决方法1、超声波流量计探头使用一段时间，会显现不定期的报警。

尤其是输送介质杂质较多时，这种问题会较常见。

解决方法：定期清理探头（建议一年清理一次）。

2、超声波流量计输送介质含有水等液体杂质时，流量计引压管简单产生积液，气温较低时会显现引压管冻堵现象，尤其在北方地区冬季较常见。

解决方法：对引压管进行吹扫或加电伴热3、超声波流量计对管道的要求特别严格不能有异响否则会影响测量误差很大超声波在传播过程中，由于受介质和介质中杂质的阻拦或吸取，其强度会产生衰减。

不论是超声波流量计还是超声波物位计，对所接受的声波强度都有确定要求，所以都要对各种衰减进行抑制。

4、瞬时流量波动大？信号强度大,本身测量流体波动大.解决方法:调整好探头位置,提高信号强度,保证信号强度稳定,如本身流体波动大,则位置不好,重新选点,确保前10D后5D的工况要求.5、外夹式超声波流量计信号低？这个取决于仪表本身的技术含量,经过现场大量的测试实例证明,像管道时间长,结垢严重,管径大的问题,艾拓利尔AFTU—2W系列较其他外夹式超声波流量计,出信号特别快,而且信号很稳定。

解决方法:对于管径大、结垢严重、建议选用品质好的外夹式超声波流量计，探头安装处管道要打磨干净,用耦合剂或耦合片排出探头与工件表面之间的空气，使超声波能有效地传入管道内，保证探测面上有充分的声强透射率.6、测量介质中偶然有气泡产生,用时差法的超声波流量计是否有影响？今艾拓利尔AFTU—2W系列外夹式超声波流量计有双模式,当有气泡时,可以自动转入多普勒模式去测量,当气泡消失时,会自动转入时差法测量.7、仪表在现场强干扰下无法使用？现场有变频器或高电压电缆场强电磁干扰建议：阔别变频器或高电压电缆场强电磁干扰超声波流量计接受时差式测量原理：一个探头发射信号穿过管壁、介质、另一侧管壁后，被另一个探头接收到，同时，第二个探头同样发射信号被个探头接收到，由于受到介质流速的影响，二者存在时间差t，依据推算可以得出流速V和时间差t之间的换算关系V=（C2/2L）t，进而可以得到流量值Q。

外夹式超声波流量计的安装注意外夹式超声波流量计是一种常用的流量测量设备，它主要通过超声波来测量液体或气体的流量。

在安装过程中，需要注意一些问题，以确保测量准确、安全可靠。

本文将介绍外夹式超声波流量计的安装注意事项。

安装前检查在安装前，需要对流量计进行检查，确保各个部件完好，没有损坏。

同时还需要检查传感器和控制器之间的线缆是否完好，并进行清洁。

如果发现线缆损坏或者脏污，需要及时更换或清洗。

安装位置选择外夹式超声波流量计可以安装在水平、竖直或斜向的管道上。

在选择安装位置时需要注意以下几个方面：1.安装位置要在流动处，避免产生涡流；2.安装位置要远离管道的任何形式的障碍物，以保证流体的均匀分布；3.安装位置要远离任何产生噪音的设备；4.安装位置要尽量靠近传感器和控制器之间的线缆连接处，以减少线缆长度，避免电信号干扰。

安装过程步骤安装过程需要注意以下几个步骤：1.清洗管道表面在进行安装之前，需要先清洗管道的表面，确保表面没有污垢和凹凸不平的情况，以确保传感器能够紧密地贴合在管道表面。

2.安装传感器和控制器之间的线缆将传感器和控制器之间的线缆从管道两侧的洞口穿过，并将其固定在管道上方的支架上。

在更换电缆时需要注意选择质量稳定的电缆。

传感器和控制器之间的线缆长度不能超过规定的距离，以免影响信号质量。

3.安装传感器将传感器朝向管道表面部署，坚固地安装在管道上。

为了确保传感器运行正常，传感器的表面应该和管道表面保持紧密的贴合，以保证超声波信号准确地通过管道内流体到达传感器。

4.连接管道和控制器将管道与控制器相连接，根据具体的安装要求进行接线。

在接线时需要确保电气连接牢固可靠，避免出现电流干扰和锈蚀问题。

安装后注意事项安装完成后，需要对外夹式超声波流量计进行必要的检查和维护。

以下是需要注意的几点：1.校准：安装完成后，需要对流量计进行校准，确保测量数据的准确性。

2.维护管理：定期清洗维护控制器和传感器，检查电缆和接线的连接状态，确保安装的系统始终处于良好的工作状态。

外夹式超声波流量计质量标准
外夹式超声波流量计的质量标准主要包括以下几个方面：
1.测量精度：外夹式超声波流量计的测量精度是一个重要的质量
标准。

一般来说，外夹式超声波流量计的测量精度应达到±1%或
更高。

这需要流量计具备高精度的信号处理技术和算法，以确
保测量结果的准确性和可靠性。

2.稳定性：外夹式超声波流量计应具有较高的稳定性，以确保长
期使用的可靠性。

流量计应经过严格的质量控制和测试，以确
保其在各种工况条件下都能稳定运行。

3.抗干扰能力：外夹式超声波流量计应具有较强的抗干扰能力，
以应对各种复杂的流体工况。

这需要流量计具备有效的信号处
理和滤波技术，以消除噪声和其他干扰因素的影响。

4.结构强度：外夹式超声波流量计应具有足够的结构强度，以承
受各种外部力量和环境因素的作用。

这包括流体压力、振动、
温度等因素的影响，以确保流量计的长期稳定性和可靠性。

5.安装简便性：外夹式超声波流量计应易于安装，以便用户能够
快速、简便地将其应用于各种流体管道系统。

流量计的安装应
尽可能简单、快捷，同时还要保证测量精度和稳定性。

6.维护和校准：外夹式超声波流量计在使用过程中需要定期进行
维护和校准，以确保其测量精度和稳定性。

流量计应具备简单
易用的校准和维护功能，以便用户能够自行完成这些工作。

总之，外夹式超声波流量计的质量标准主要包括测量精度、稳定性、
抗干扰能力、结构强度、安装简便性和维护和校准等方面。

这些标准确保了流量计能够提供准确、可靠的测量结果，并且在各种工况条件下都能稳定运行。
