建筑施工图-识图

建筑施工图-识图

建筑施工图-识图建筑施工图-识图1. 简介建筑施工图是建筑工程施工过程中的重要文件，用于指导施工人员进行具体的施工工作。

在进行建筑施工图的识图时，需要对施工图上的各种符号、图例进行准确的理解和识别。

本将详细介绍建筑施工图中常见的符号和图例，并解释其含义和用途。

2. 图例解析2.1 土建图例2.1.1 基础图例- 基础平面示意图：用标识表示建筑基础的类型和布置。

- 地下室平面示意图：标示地下室的位置和布局。

- 标示及尺寸线：用标识表示主要的标示、尺寸线和标记。

2.1.2 结构图例- 结构平面示意图：表示建筑结构的布局和位置。

- 结构立面示意图：标识结构立面的示意图。

- 结构详情示意图：用于标识各种建筑结构的细节。

2.1.3 外墙图例- 外墙平面示意图：用于标识建筑外墙的布局和位置。

- 外墙立面示意图：标识建筑外墙的立面。

2.2 安装图例2.2.1 给排水图例- 给水管道示意图：表示给水管道系统的布置和位置。

- 排水管道示意图：表示排水管道系统的布置和位置。

- 组件图例：标识给排水系统中的各种组件。

2.2.2 电气图例- 电气线路图：表示建筑电气线路的布置和连接。

- 电气设备图：标识建筑内的电气设备。

3. 附件列表本所涉及的附件如下：- 建筑施工图模板- 图例解析示例图片4. 法律名词及注释4.1 建筑法- 建筑法是指国家对建筑行业进行管理的法律法规，包括建筑工程施工、监理、设计等方面的规定。

- 在建筑施工图的编制和使用过程中，需要遵守相关的建筑法律法规，确保施工过程的合法性和安全性。

4.2 建筑施工图设计规范- 建筑施工图设计规范是指对建筑施工图的设计、表达和编制要求的规范性文件。

- 在使用建筑施工图时，需要遵守相关的设计规范，以确保施工图的准确性和可读性。

4.3 建筑施工图审核规范- 建筑施工图审核规范是指对建筑施工图的审核要求和程序的规范性文件。

- 在对施工图进行审核时，需要按照相关的审核规范进行操作，以确保施工图的质量和合规性。

(完整版)建筑施工图识图

(完整版)建筑施工图识图
详图符号、指北针等
? 详图符号的圆一般为 14mm直径的粗实线圆
? 指北针的圆一般为24mm 直径的细实线圆，其尾 部宽度约为3mm，或其 宽度为直径的1/8，头部 标有“北”或“N”
? 钢筋、零件、杆件、设 备等的编号的圆一般为 4-6mm直径的细实线圆
05
建筑施工图中的常用符号 5
引出线
? 引出线一般为细实线绘 制，一般为与水平成 30。、45 。 、60 。 、90 。 的直线，或经上述角度 再折为水平线。文字说 明写在水平线上方。
? 被剖切到的墙、柱的轮廓线为粗实线，其 余未剖切到的为细实线
? 材料的图例符号及图名的标注方式按国标 绘制及标注
读出建筑详图表达的内容：
1. 在平、立、剖面图中，按所标注的剖切索引符号查找相应图纸上 的详图或大样图；
2. 要注意详图中所标注所使用的材料，但有些材料会直接以文字标 注在图上，也可能使用国标的图例，也可能写在施工图总说明中；
建筑剖面图
? 建筑剖面图一般选在建筑内部的空间结构 比较复杂或需要着重表达其构造特征或具 有代表性的部位。
? 剖切符号标注在底层。 ? 地坪线用特粗线，剖切到的墙体、柱、楼
板等用粗实线，其它可见构件的轮廓线用 细实线。 ? 以国标的材料图例及标准绘制剖面图中使 用的材料。 ? 建筑剖面图的图名以剖切位置编号命名。
3. 在读图时要注意其定位尺寸、轴线位置、标高等，许多详图会同 时指代多个位置的构造；
4. 也有一些详图会在详图的基础上再剖切局部，以表达更细致的构 件的构造方式；
综合看图
? 综合看图
读出建筑详图表达的内容：
第六课
的各种比例:
? 1:1，1:2，1:5，1:10，1:20，1:50； ? 1:100，1:150，1:200，1:500； ? 1:1000 ，1:2000 ，1:5000 ； ? 1:10000 ，1:20000 ，1:50000 ，1:100000 ，1:200000 亦可用以下比例： 1:3 ， 1:4 ， 1:6， 1:15 ， 1:25 ， 1:30 ， 1:40 ， 1:60 ， 1:80 ； 1:250 ，1:300 ，1:400 ，1:600

《建筑工程识图》课件——第13次 建筑施工图立面图和剖面图识图

《建筑工程识图》课件——第13次 建筑施工图立面图和剖面图识图

1 建筑立面图
四、图示特点 1、比例 1∶50、 1∶100、 1∶150、 1∶200、 1∶300。一般同相应平面图 2、定位轴线 首尾定位轴线 3、图例 相同的构件和构造如门窗、阳台、墙面 装修等可局部详细图示，其余简化画出。如相同 的门窗可只画1个代表图例，其余的只画轮廓线。
1 建筑立面图
5、尺寸标注
被剖切到的墙、柱的轴线间距。图形外部标注高度方向的三道尺寸，即总高尺寸、
定位尺寸（层高）细部尺寸三种尺寸。以及墙段、洞口等高度尺寸。
6、标高标注
室外地坪、楼地面、阳台、檐口、女儿墙、台阶、平台等处的标高
2 建筑剖面图
平房平、立、剖面图及详图
3 建施图的绘制与阅读
一、建筑施工图一般的绘图步骤 通常先按建施图布置的基本要求布置图面，注意预留标
1 建筑立面图
立面图、剖面图标高标注形式（符号尖端指至被标注位置）
多数情况
个别情况
左边标注 靠引出一侧略长
左边标注 右边标注
尖端向下
尖端向上
右边标注
标注位置不足
（6.000） 3.000
同一位置表示不同标高
立面图、剖面图标高标注
2 建筑剖面图
一、形成 选择能反映建筑物全貌、构造特征及具有代表 性的部位，如通过楼梯间梯段、门、窗洞口剖切建筑物的 剖面图。 二、用途 表达建筑内部的结构形式、沿高度方向的分层 情况、构造做法、门窗洞口、层高等。 三、图示内容 被剖切的及沿投射方向可见的内外墙身、 楼梯、屋面板、楼板、门窗、过梁及台阶等。
2 建筑剖面图
四、图示特点
1、比例
1∶50、 1∶100、 1∶150、 1∶200、 1∶300。一般同相应平面图、立面图
ห้องสมุดไป่ตู้

建筑CAD—施工图识图 ppt课件

建筑CAD—施工图识图 ppt课件
分整幢房屋的标准设计（定型设计）和建筑构配件标准设计。
标准图集代号 常用的：建筑—J、结构—G、给水排水—S、通 风—T、采暖—N、电气—D、（热）动力—R
房屋施工图的图示特点
1、小比例
2、多图例
3、多详图
4、线型运用灵活
PPT课件
21
四、施工图的图示特点
1. 施工图中各种图样，主要用正投影法绘制 2. 平、立面图一般用较小比例绘制
AutoCAD 则是美国 Autodesk 企业1982年 开发的一个交互式绘图软件，是用于二维及三维 设计、绘图的系统工具，用户可以使用它来创建、 浏览、管理、打印、输出、共享及准确复用富含 信息的设计图形。
CAD 是目前世界上应用最广的 CAD 软件， 市场占有率位居世界第一。
PPT课件
1
学习方法: •1. 先界面、基本命令及功能、后综合应用。 •2. 快速掌握软件最常用的20%功能,〝二八定律〞 。 •3. 多实践、熟能生巧。 •4. 以应用为目的,以应用为出发点,学以致用. 能力培养要求:
在学完本课程后，应能掌握计算机绘图的技巧， 能熟练利用计算机绘制建筑总平面图和其他工程图 等。
PPT课件
2
1.CAD 能做什么？
•机械、建筑、电子、冶金、化工等设计制图 •城市规划设计、室内设计与各种效果图设计 •军事训练与模拟战争 •拓扑图形与航空、航海图 •服装设计与裁剪 •舞台置景与灯光设计、三维动画广告与影视特技 •印刷排版 •数学函数与科学计算 •产品演示
注意版本的兼容性 高版本兼容低版本
AutoCAD R9.0、
10.0、11.0版 1989年~1992
R12版
1992年8月
R13版
1994年11月

房屋建筑构造与识图课件第7章 建筑施工图

房屋建筑构造与识图课件第7章 建筑施工图
图纸名称页码图纸名称页码建施01建筑设计说明12结施01结构设计说明13建施021层平面图13结施02基础平面图14建施0325层平面图14结施03j1j3详图15建施04出屋顶平面图15结施04j4j8详图16建施05坡屋顶平面图16结施05地下室2层结构平建施06地下室平面图11剖面图17结施0635层结构平面图18建施07立面图18结施076层结构平面图19建施0822剖面图19结施08屋面结构平面图20建施09厕所及老虎窗详1020结施092层楼面梁结构图2110建施10门窗详图及门窗1121结施1035层楼面梁结构2211建施11楼梯详图1222结施116层楼面梁结构图2323结施12地下室梁柱结构2424结施13屋面梁结构图2525结施141层柱平面结构图2626结施1525层柱平面结构2727结施16出屋顶楼层柱平面结构图2828结施17楼梯结构图29第七章建筑施工图3设计总说明
相对标高：凡标高的基准面是根据工程需要而自行选定的。一般是指以房屋底 层主要房间地面为零点测定的相对高度尺寸。它又分为：建筑标高和结构标高。
建筑标高，是指包括饰面层在内，装修完 成后的标高。
结构标高，则是不包括构件饰面层在内的 构件表面的标高。
7.1 概述
在总平面图、平、立、剖面图上，常用标高符号表示某一部位的高度。各图上 所用标高符号以细实线绘制。
⑧在设计说明中对消防工程应有专篇说明。
第七章 建筑施工图
4）建筑施工图：总平面图、建筑平面图（底层平面图～标准层平面图～顶层 平面图～屋顶平面图）、建筑立面图（正立面图～背立面图～侧立面图）、建 筑剖面图、建筑详图（厨厕详图～屋顶详图～外墙身详图～楼梯详图～门窗详 图～安装节点详图等）。
第七章 建筑施工图
7.1 概述
➢4．指北针和风玫瑰

房屋建筑学-建筑施工图识图范 例共20页

房屋建筑学-建筑施工图识图范 例共20页
45、法律的制定是为了保证每一个人 自由发 挥自己 的才能 ，而不 是为了 束缚他 的才能 。—— 罗伯斯 庇尔
1、最灵繁的人也看不见自己的背脊。——非洲 2、最困难的事情就是认识自己。——希腊 3、有勇气承担命运这才是英雄好汉。——黑塞 4、与肝胆人共事，无字句处读书。——周恩来 5、阅读使人充实，会谈范例
41、实际上，我们想要的不是针对犯 罪的法 律，而 是针对 疯狂的 法律。 ——马 克·吐温 42、法律的力量应当跟随着公民，就 像影子 跟随着 身体一 样。— —贝卡 利亚 43、法律和制度必须跟上人类思想进 步。— —杰弗 逊 44、人类受制于法律，法律受制于情 理。— —托·富 勒

建筑施工图识图--(建筑师必备)

建筑施工图识图--(建筑师必备)

（一）總平面圖圖示方法和用途
建築總平面圖是採用俯視投影的圖示方法，繪 製新建房屋所在基地範圍內的地形、地貌、道路、 建築物、構築物等的水準投影圖。其用途有兩個：
1、反映新建、擬建工程的總體佈局以及原有建 築物和構築物的情況。 2、根據總平面圖可進行房屋定位、施工放線、 填挖土方等的主要依據。
（二）建築總平面圖的基本內容
基本構件通常有：基礎、牆體、柱、梁、樓板 或地面、屋頂、樓梯、門窗等。此外，還有臺階 或坡道、雨蓬、陽臺、雨水管、明溝或散水坡等 其他構件。
（二）房屋施工圖的內容和用途
一套完整的施工圖應包括以下幾方面內容：
1、圖紙目錄 說明該項工程是由哪幾個工種的圖紙所組成的，各工
程圖紙的名稱、張數和圖號順序，目的是為了便於查找 圖紙。
剖切位置一般選擇在房屋構造比較複雜和典型的部位， 並且通過牆體上門、窗洞。若為樓房，應選擇在樓梯間、 層高不同、層數不同的部位，剖切位置符號應在底層平 面圖中標出。
4、結構施工圖（簡稱：結施）<動畫>
主要表達各種承重構件的平面佈置，構件的類型、 大小、構造的做法以及其他專業對結構設計的要求等。 基本圖紙包括：結構說明書、基礎圖、結構平面圖和構 件詳圖。
結構施工圖是房屋施工時開挖地基，製作構件，綁 軋鋼筋，設置預埋件，安裝梁、板、柱等構件的主要依 據，也是編制工程預算和施工組織計畫等的主要依據。
1、表明新建建築物、原有房屋、構築物等的具體位置。 2、圖例、名稱和繪圖比例。建築物、構築物等均採用
圖例來表示,並注明建築物、構築物的名稱。建築總 平面圖的繪製比例一般採用 1：500、1：1000、1： 2000。 3、表明標高。建築物首層地面標高、室外地坪標高。 複雜地形應繪製等高線。 4、表示總平圖範圍的整體朝向。

房屋建筑施工图识图

房屋建筑施工图识图

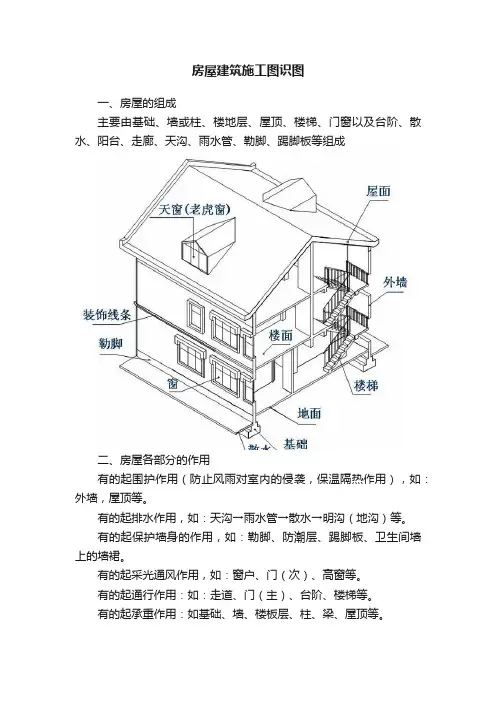

房屋建筑施工图识图一、房屋的组成主要由基础、墙或柱、楼地层、屋顶、楼梯、门窗以及台阶、散水、阳台、走廊、天沟、雨水管、勒脚、踢脚板等组成二、房屋各部分的作用有的起围护作用（防止风雨对室内的侵袭，保温隔热作用），如：外墙，屋顶等。

有的起排水作用，如：天沟→雨水管→散水→明沟（地沟）等。

有的起保护墙身的作用，如：勒脚、防潮层、踢脚板、卫生间墙上的墙裙。

有的起采光通风作用，如：窗户、门（次）、高窗等。

有的起通行作用：如：走道、门（主）、台阶、楼梯等。

有的起承重作用：如基础、墙、楼板层、柱、梁、屋顶等。

有的起装饰作用：顶棚、客厅墙上的墙裙等。

三、施工图的内容和用途1）图纸目录2）设计总说明设计依据、设计规模和建筑面积、相对标高和绝对标高、用料说明新技术材料做法说明、门窗表。

3）建筑施工图主要用来表示建筑物的规划位置、外部造型、内部各房间的布置、内外装修、构造及施工要求等。

它的内容主要包括施工图首页、总平面图、各层平面图、立面图、剖面图及详图。

4）结构施工图主要表示建筑物承重结构的结构类型、结构布置、构件种类、数量、大小及作法。

它的内容包括结构设计说明、结构平面布置图及构件详图。

5）设备施工图主要表达建筑物的给水排水、暖气通风、供电照明、燃气等设备的布置和施工要求等。

它主要包括各种设备的平面布置图、系统图和详图等内容。

四、施工图中常见的符号（一）比例由于房屋的体形大，所以建筑图绝大多数都是按缩小比例绘制的。

常用的比例如下：总平面图：1：500 ，1：1000，1：2000平、立、剖面图：1：50，1：100，1：200详图：1：1，1：2，1：5，1：10，1：20，1：25，1：50比例一般写在图形下面的图名的右侧或详图编号的右侧。

如：总平面图1：1000 或⑥1:20（二）索引与详图符号1.索引符号（1）索引引出的详图与被索引图样在同一张图纸这部分的具体内容见本图纸中的第6个详图。

（2）索引引出的详图与被索引图样不在同一张图纸这部分的内容见图号为4的那张图纸中的第6个详图。

建筑识图(很完整的)

建筑识图(很完整的)

4、All that you do, do with your might; things done by halves are never done right. ----R.H. Stoddard, American poet做一切事都应尽力而为，半途而废永远不行 5.26.20215.26.202108:3008:3008:30:5708:30:57
2、Our destiny offers not only the cup of despair, but the chalice of opportunity. (Richard Nixon, American President )命运给予我们的不是失望之酒，而是机会之杯。二〇二一年五月二十六日2021 年5月26日星期三
5、You have to believe in yourself. That's the secret of success. ----Charles Chaplin人必须相信自己，这是成功的秘诀。-Wednesday, May 26, 2021May 21Wednesday, May 26, 20215/26/2021
3．附近的地形情况。一般用等高线表示，由等高线可 以分析出地形的高低起伏情况。
4．道路 主要表示道路位置、走向以及与新建建筑的联系等。 5．风向频率玫瑰图。 风玫瑰用于反映建筑场地范围内常年主导风向和六、七、八三个月的主导风向（虚 线表示），共有16个方向，图中实线表示全年的风向频率，虚线表示夏季（六、七、
基础位于墙或柱的下部，属于承重构件，起承重作用，
6.1 概述
2.墙或柱 墙和柱都是将荷载传递给基础的承重构件。墙还起围
成房屋空间和内部水平分隔的作用。墙按受力情况可分为 承重墙和非承重墙；按位置可分为内墙和外墙；按方向可 分为纵墙和横墙。两端的横墙通常称为山墙 3.楼地面

建筑施工图读图范例报告

建筑施工图读图范例报告

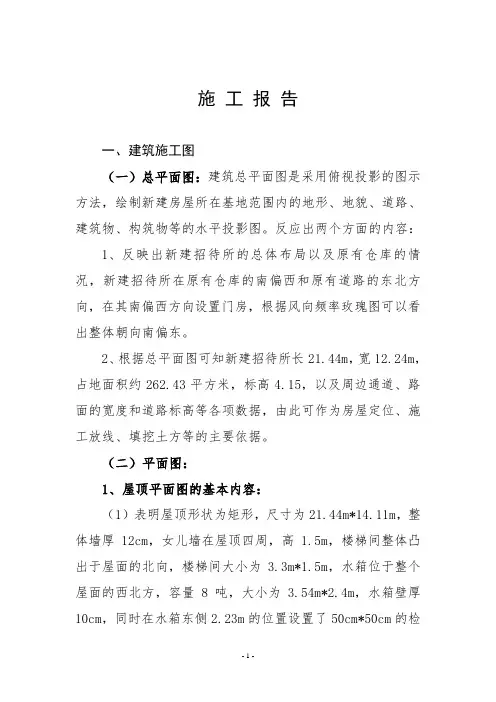

施工报告一、建筑施工图（一）总平面图：建筑总平面图是采用俯视投影的图示方法，绘制新建房屋所在基地范围内的地形、地貌、道路、建筑物、构筑物等的水平投影图。

反应出两个方面的内容：1、反映出新建招待所的总体布局以及原有仓库的情况，新建招待所在原有仓库的南偏西和原有道路的东北方向，在其南偏西方向设置门房，根据风向频率玫瑰图可以看出整体朝向南偏东。

2、根据总平面图可知新建招待所长21.44m，宽12.24m，占地面积约262.43平方米，标高4.15，以及周边通道、路面的宽度和道路标高等各项数据，由此可作为房屋定位、施工放线、填挖土方等的主要依据。

（二）平面图：1、屋顶平面图的基本内容：（1）表明屋顶形状为矩形，尺寸为21.44m*14.11m，整体墙厚12cm，女儿墙在屋顶四周，高1.5m，楼梯间整体凸出于屋面的北向，楼梯间大小为3.3m*1.5m，水箱位于整个屋面的西北方，容量8吨，大小为3.54m*2.4m，水箱壁厚10cm，同时在水箱东侧2.23m的位置设置了50cm*50cm的检查孔，方便今后屋面维修上人。

（2）屋面排水分为南北两个分区，屋脊宽1.8m，屋面排水的泛水方向为南北向，坡度为200，楼梯间屋面的泛水坡度为50。

2、四层平面图的基本内容：四层基本为女宿舍，大小均为 3.3m*6m，整体墙壁为24cm，分南北两侧设置，其中南侧4间，北侧1间，楼梯位于北侧女宿舍和女厕之间，北侧依次往东分别是女宿舍、楼梯、女厕、盥洗室，南北中部设置走廊走廊于屋脊同宽，宽度1.8m。

最靠东面为一南北通透的大会议室。

其中大会议室南面为塑门，内置1.1m宽的阳台，北面及女宿舍窗户为塑窗，型号为SC283。

大会议室门的型号为M89，其他门的型号为M97。

3、二（三）层平面图的基本内容：二三层以男宿舍为主，大小、基本结构等与四层相同，不同之处在于东面没有设置大会议室，只在北面设置一个小会议室，南面有两间宿舍，与其他宿舍不同的在于这两间宿舍有和四层相同的阳台，塑门，内置阳台1.1m宽。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

建筑剖面图
1：一般指建筑物垂直剖面图，多为横向剖切（剖切符号在首层平面 表达），剖切表达建筑物内部结构形式、分层情况，内部构造及 各部位的高度等。 2：表达内容 ⑴外墙的定位轴线、编号：与底层平面图中标注的剖切位置、 编号、轴线相对应。 ⑵剖切的配构件，未剖切但可见的配构件； ⑶竖直方向的尺寸和标高； ⑷文字说明、详图索引符号等 3：看图方法 与平立面结合来看
建筑设计总说明：（造价方向如何把握重 点看图）
1：看建筑物总建筑面积、檐高及建筑物结构类型； 2：看说明细部（与造价有关的项目重点把握），比如墙体材料， 各种装修做法，一些具体的构造要求（比如墙身防潮层的做法）， 门窗表等 3：若设计说明与图纸内容表达矛盾时，以图纸为准。 •
建筑平面图
1：一幢房屋的水平剖面图 2：表达内容： ⑴表明建筑物的平面形状； ⑵表明建筑物及其各部分的平面尺寸（如定位轴线尺寸等）； ⑶表明地面及各楼层楼面标高；（装修后的建筑标高） ⑷表明各门窗位置及尺寸； ⑸表示剖面图剖切符号、详图索引符号的位置及编号；指北针； ⑹表达了各层平面建筑构造组成（墙体、柱、台阶、散水、雨 篷、楼梯、阳台、卫生间、厨房及楼梯间形状及平面布置等）； ⑺室内装修做法一般不表示（见设计说明装修做法表）； ⑻必要的文字说明。
建筑施工图识图范例
建筑施工图纸组成： 建筑图纸目录～建筑设计总说明～建筑总 平面图（土建方向基本不涉及造价）～底（首） 层平面图～二层平面图……～顶层平面图～屋 面平面图；立面平面图（正、背、左、右立 面）；剖面图；建筑详图（墙身大样、阳台、 雨篷、楼梯、卫生间、厨房、变形缝及其他各 种节点构造做法等）
建筑详图识读
1：把房屋的某些细部构造及构配件用较大的比例将其形状、大小、 材料做法详细表达的图样。 2: 常用详图 墙身详图、楼梯详图、门窗详图、卫生间、装修详图（吊顶等） 3：表达内容 不同类型的建筑物，其表达的详图各不相同。根据实际情况看图。
结构图选读
ห้องสมุดไป่ตู้
3：看图方法 图纸中每条线，一个点均有其特殊的含义。同时要发挥想象， 根据投影知识弄懂每一条线、点所表示的项目内容。 做造价时：最主要的是要知道该层平面图中所表达的建筑组 成内容，要按照图纸合理的进行整理，归类。 比如墙体：要看该墙的材料、尺寸；若材料一样，但是墙厚 不一样（定额规定240墙、120墙在做造价时是分开列项目的）， 那么我们在看图时，就应该要注意把握； 同学们在看图时：应由粗到细，按照计算工程量的方法先后 顺序看图（如按照轴线编号的先后顺序看图等）。
建筑立面图
1：对房屋前后左右各个方向所作的正投影图 2：表达内容 ⑴室内外地面线，外墙上的其它构筑物（反映建筑物室外地面 线以上能够看得见的细部：勒脚、台阶、雨蓬、阳台、屋顶 等），外部装饰及墙面的分格线； ⑵表示门窗在外立面的分布、外形、开启方向； ⑶标注各部位的标高及必须标注的局部尺寸；（竖向尺寸可不标注） ⑷标注出详图索引符号； ⑸文字说明外墙装修说法； ⑹建筑物的外形、外貌（由粗线表示）。 3：看图方法 主要是看立面外墙的装修做法、檐高等与预算有关的项目。
