IVIUM电化学工作站使用说明(汇编)

电化学工作站使用方法电化学工作站是一种用于电化学实验和研究的专用设备，它可以用于电化学分析、电沉积、电解等实验。

本文将介绍电化学工作站的使用方法，帮助用户更好地使用和操作这一设备。

首先，使用电化学工作站前需要对设备进行检查和准备。

确保电化学工作站的各个部件完好无损，电极和电解槽清洁干净，电解液和试剂齐全。

检查设备的电源和连接线路是否正常，确保安全使用。

接下来，进行电化学实验前需要根据实验的要求选择合适的电极和电解液。

根据实验目的，选择合适的工作电极和参比电极，并配置相应的电解液。

在选择电解液时，需要考虑其对实验物质的溶解性、反应性以及电化学窗口等因素，确保选择的电解液符合实验要求。

在进行电化学实验时，需要注意操作规范和安全。

首先，将电解槽清洁干净，并注入合适的电解液。

然后将工作电极和参比电极插入电解槽中，并连接到电化学工作站上。

调节工作电极和参比电极的位置，使其与电解液充分接触，并且保持稳定。

在操作过程中，需要遵守实验室安全规范，佩戴防护眼镜和手套，避免发生意外事故。

在实验过程中，需要根据实验要求和设备指导书进行操作。

调节电化学工作站的参数，如电位、电流、扫描速度等，以实现实验的要求。

监测实验过程中的电化学信号，记录实验数据，并及时进行数据处理和分析。

实验结束后，需要对电化学工作站进行清洁和维护。

将电解槽和电极清洗干净，避免残留电解液和试剂。

关闭电化学工作站的电源，拔掉连接线路，并进行设备的维护保养工作，确保设备的长期稳定运行。

总之，电化学工作站是一种重要的实验设备，正确的使用方法对于实验结果的准确性和可靠性至关重要。

通过本文介绍的使用方法，希望能够帮助用户更好地掌握电化学工作站的操作技巧，提高实验效率和实验质量。

希望用户能够严格遵守操作规范和安全要求，合理使用电化学工作站，为科研工作和实验教学提供有力支持。

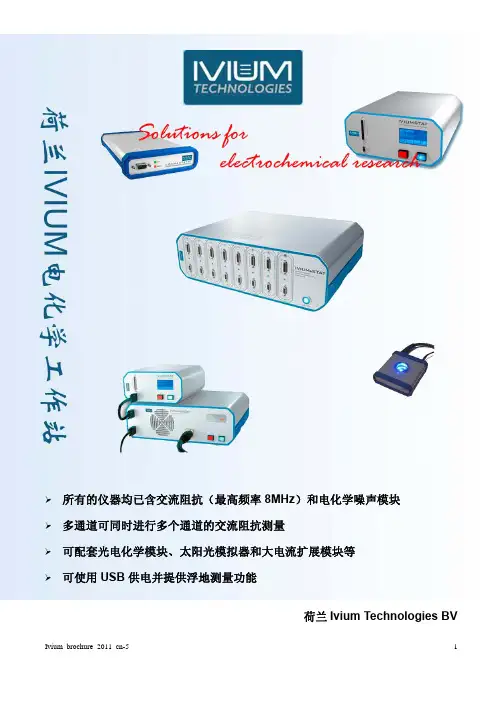

Ivium_brochure_2011_cn-5
6
电化学噪声测量 电化学噪声方法测量由两个完全相同工作电极和一 个参比电极构成的体系来完成。 ¾ ECN 模块硬件已经内置于标准配置仪器之内，
不需要额外增加硬件； ¾ 可同时记录电位噪声和电流噪声，同步采样速
率可达 500 点/秒； ¾ 最多可记录 2 x 107 个数据点。 ¾ 最小的电流分辨率：0.15fA； ¾ 最小的电位分辨率：40nV 或 16nV。
10μHz ~ 2MHz
0.015mV ~ 1V，或者电流范围的 0.03% ~ 100%
Vertex
±1A ±10V
（可扩展至±100V）
-10V ~ +10V 0.015%，15pA
1μV/s ~ 10,000V/s
100kHz（即最小取 样间隔 10μs） 可选 10μHz~1MHz
¾ 多通道仪器 IVIUM-n-Stat
混合模式 自动程序式控制在电位阶跃（计时安培法）、电
位线性扫描、电流阶跃（计时电位法）、动电流 线性扫描和开路电位法 OCP 之间的任意转换， 可以连续记录电流和电位值。 可以定义多达 255 个步骤。每个步骤均可随意 指定为电位阶跃（计时安培法）、电位线性扫描、 电流阶跃（计时电位法）、动电流线性扫描或开 路电位模式。可提供无限次的循环次数。 实时阻抗测量 10Hz ~ 2MHz：所有阶跃和扫描 过程中都可以在电位 E 和电流 I 测量的同时监 视电阻和电容； 每段的起始电位可定义为绝对电位，或相对于 上一段终止电位的相对电位； 每段取样间隔最小为 2ms，可以记录最多 2 x 107 个数据点； 每个步骤可以设置独立的周期，也可以设置一 些边界条件加以限制。 整个过程可以有限重复或连续重复。 恒电位模式与恒电流模式间的转换间隔小于 1μs。

电化学工作站操作指南说明书一、简介电化学工作站是一种实验室设备，用于进行电化学分析和相关实验。

本操作指南旨在帮助用户正确操作电化学工作站，获取准确可靠的实验结果。

二、工作站概述电化学工作站主要由以下几个部分组成：1. 电化学电极：包括工作电极、反应电极和参比电极。

这些电极可通过连接器与仪器连接。

2. 操作面板：提供了各种实验参数的调节功能，如电流、电压、扫描速率等。

3. 数据采集系统：用于记录和分析实验数据。

三、准备工作1. 仔细阅读设备说明书和操作指南，了解设备的基本原理和操作流程。

2. 准备所需实验试剂和溶液，并按照实验要求进行配制。

3. 检查电极是否干净并检修仪器设备，确保其完好无损。

4. 确保实验室环境符合安全要求，并佩戴个人防护设备。

四、操作步骤1. 打开电化学工作站电源，待仪器自检完成后进入待机状态。

2. 将电极插入相应连接器，并确保连接紧固可靠。

注意不要使电极接触到任何金属物体，以免导致干扰或损坏。

3. 打开操作面板，根据实验要求设置电流、电压和扫描速率等参数。

4. 在无样品试液的情况下，进行基准测试，以校准参比电极并确保仪器的准确性。

5. 将待测液体样品注入电化学细胞中，避免气泡的产生。

注意样品的纯度和浓度。

6. 根据实验要求选择实验模式，如循环伏安法、电化学阻抗谱等，并开始记录数据。

7. 在实验过程中，注意观察数据的变化，并及时记录实验现象和观察结果。

8. 实验结束后，关闭电化学工作站电源，并进行必要的数据处理与分析。

9. 将电极取出，用去离子水清洗并擦干，妥善保管以防损坏。

五、注意事项1. 操作过程中请严格遵守实验室安全规范，确保个人安全。

2. 避免电极接触到任何金属物体，以免产生干扰。

3. 根据实验要求选择合适的实验模式，并进行正确的参数设置。

4. 注意样品的纯度和浓度，确保实验结果的准确性和可靠性。

5. 实验结束后及时清洁和保养仪器设备，以延长其使用寿命。

六、故障排除在操作电化学工作站过程中，可能会遇到一些故障，如仪器无法开机、电压不稳定等。

电化学工作站的使用指南引言：电化学工作站在化学、材料科学及生物医学等领域中扮演着重要的角色。

它可以用于电化学反应的研究、电化学性能的测试以及电化学材料的合成等。

本文将为读者介绍电化学工作站的基本操作和使用指南，帮助读者更好地利用这一工具开展研究工作。

1. 电化学工作站的基本构成电化学工作站通常包括电化学池、电化学仪器和控制软件。

电化学池由工作电极、参比电极和对电极组成。

工作电极是进行反应的电极，参比电极用来测量电位，对电极用来提供电源。

电化学仪器包括电位计、恒流源和数据采集器等。

控制软件用于控制仪器和记录实验数据。

2. 准备工作在使用电化学工作站之前，需要准备以下工作：- 根据实验需求选择合适的电极材料和电解质溶液。

- 清洁电极表面，确保表面无氧化物或其他杂质。

- 确保参比电极与工作电极之间的连接良好，并检查电解质溶液是否充足。

3. 实验操作3.1 电极组装将工作电极、参比电极和对电极按照实验需求组装在电化学池中。

确保电极之间的距离适当并且连接稳固。

3.2 电位扫描在控制软件中设置电位扫描实验的参数，如初始电位、末电位、扫描速度等。

开始实验后，控制软件将自动控制电位在设置范围内进行扫描，并记录实时数据。

3.3 恒电流实验在控制软件中设置恒电流实验的参数，如恒定电流大小、实验时间等。

开始实验后，控制软件将自动调节电位，以保持恒定的电流，并记录实时数据。

4. 数据分析实验数据的分析是电化学工作的重要部分之一。

可以利用控制软件提供的数据处理工具，进行数据的拟合、曲线的绘制和参数的计算等。

此外，还可以使用专业的数据分析软件，进一步深入分析数据并提取有用信息。

5. 实验注意事项- 实验过程中应注意保持电解质溶液的纯净，避免杂质的引入。

- 在使用电极之前应注意清洁和处理电极表面，以确保实验结果准确可靠。

- 实验操作时应严格按照安全操作规程进行，避免发生意外事故。

6. 应用领域电化学工作站广泛应用于电化学阻抗谱、电化学腐蚀、电化学储能、电化学传感等领域。

电化学工作站的使用方法一、安全操作1.确保工作站的电源和仪器接线正确并且良好接地。

2.在操作前要正确佩戴个人防护装备，如实验手套、安全眼镜等。

3.操作结束后要关闭电源并清理工作站，确保仪器和实验区域的安全。

二、基本操作1.准备工作在进行实验前，需要将实验样品和电极准备好。

根据具体实验要求，选择合适的电极材料和样品溶液，并精确称量和配制。

2.电极组装根据实验要求，将电极安装到电容器中。

注意电极与电容器的接触应该紧密，确保电极的稳定性。

3.开始实验打开电源，将电流值和电位值调节到预设的实验参数。

然后，缓慢加电流或改变电位，观察并记录电流和电势的变化。

三、实验操作技巧1.稳定实验条件实验过程中应保持实验条件的稳定性，例如温度、液体搅拌速度等。

任何不稳定因素都可能影响实验结果的准确性。

2.选择合适实验方法根据实验要求和研究对象的特性，选择合适的实验方法，如交流电化学、直流电化学、循环伏安法等。

3.正确读取数据在实验过程中，准确读取所需数据。

尽量避免读取到误差值，并及时记录实验结果。

4.注意仪器维护定期对电化学工作站进行维护保养，如清洗电极、更换液体和气体等。

保持仪器的良好工作状态可以提高实验的准确性和可靠性。

四、安全注意事项1.遵守实验室安全操作规程，确保操作过程中的安全性，如不随意触摸电极和电容器、避免混入有毒物质等。

2.在进行高温实验时，要注意个人防护，避免被高温物体烫伤。

3.使用电化学工作站时，要注意使用电源的安全性，避免电流过大引起电源火警等危险。

五、实验数据处理与分析1.对实验数据进行合理的处理和分析，根据实验目的，使用适当的数学模型进行计算和拟合。

2.注意结果的判断和解释，结合背景知识和理论，解释实验现象和结果。

3.对实验中存在的误差进行分析，并找到合适的方法予以补偿或减小误差。

总结：电化学工作站在化学研究中起着重要的作用，可以对物质的电化学性质和反应机理进行研究。

正确的操作方法和实验技巧不仅可以保证实验的准确性和可靠性，还可以提高实验效率和结果的科学性。

电化学工作站使用说明使用步骤：1、打开电脑，电化学工作站，（工作站一般需要稳定一段时间，在测试样品）2、电路连接：绿色铁夹接工作电极，红色铁夹接对电极，黄色铁夹接参比电极。

3、打开软件，按工作站右边的“复位”按钮，工作站自动进行连接，如果连接对话框消失，说明连接成功；如果长时间不消失，点击取消，重复过程，直至连接成功。

4、循环伏安测定：点击方法分类中的“线性扫描技术”，双击实验方法中的“循环伏安法”，出现循环伏安法参数设定菜单，初始电位和开关电位设定值一样，电流极性设为“氧化”，如果实验出现电流溢出的现象（图像未出现峰，出现水平线），将灵敏度调高，其他设置随实验方法不同而改变。

例如测MnO2是主要更改的参数设是：灵敏度（1MA），电流极性（氧化），初始电位=开关电位1（0V），开关电位2（1V），扫描速率（2，5，10，20，50mV/S）,循环次数（>=10次）。

5、打开“控制”下的“开始实验”，界面右上角出现“剩余时间”6、实验结束，“剩余时间”将消失，将实验结果另存为目标文件，此文件类型为工作站的默认类型，Excell无法打开7、打开目标文件下的实验图形，打开数据处理下的“查看数据”，选择显示曲线（不选第一次循环），确定。

出现数据列表对话框，点击保存，保存类型为Excel。

8、阻抗测定:（1）、开路电位测定：点击方法分类中的“恒电位技术”，双击实验方法中的“开路电位-时间曲线”，出现参数设定菜单，电流极性设为氧化，初始电位设为0，采样间隔时间设为秒，等待时间1秒，测量时间>=15秒，其它参数不变。

测量结束，记下开路电位数值。

（2）点击工具栏中“设置”的“交流阻抗”中的“启动”。

出现交流阻抗界面，点击“测量”中的“阻抗-频率扫描法”，出现参数设定界面：电位为开路电位值（注意：测得的开路电位值与此处的单位不同），最大频率为100000.最小频率为，电流量程为1mA/V,其它参数设置不变。

电化学工作站使用说明书1. 概述电化学工作站是一种用于电化学实验和研究的实验设备。

本说明书将详细介绍电化学工作站的使用方法、注意事项以及常见故障排除方法，以帮助用户正确操作和维护设备，确保实验顺利进行。

2. 硬件配置电化学工作站的硬件配置如下：- 电池模块：包括电池夹具和电池接口，用于连接电池并提供稳定的电源。

- 电化学池：装有溶液的电化学池，包括阴阳极和电解质。

- 测量仪器：包括电位计、电流计等用于测量电化学实验参数的仪器。

- 控制面板：用于调整电化学实验的参数，如电压、电流等。

- 连接线：用于连接各个组件和仪器的线缆。

3. 使用步骤3.1 准备工作- 确保电化学工作站处于稳定的电源供应下，避免电压波动对实验结果产生影响。

- 检查电池模块，确保连接正确并稳固。

- 检查电化学池，确认阴阳极和电解质没有损坏或污染。

- 连接测量仪器，确保仪器与电化学工作站的连接稳定。

3.2 实验设置- 使用控制面板设置所需的电化学实验参数，如电压、电流等。

- 根据实验需要，调整电池夹具以适配不同类型的电池。

- 将电池正确连接到电池模块，并确保连接牢固可靠。

- 将电化学池放置在工作站上，并将阴阳极和电解质正确安装。

3.3 实验运行- 打开电化学工作站的电源开关，并启动测量仪器。

- 运行实验前，确保操作人员佩戴安全眼镜和手套，避免与溶液直接接触。

- 按照实验的要求设置控制面板上的参数，并开始实验。

- 定时记录实验过程中的数据和观察现象，以便后续分析。

4. 注意事项4.1 安全操作- 在进行任何操作之前，务必确保电化学工作站和测量仪器处于关闭状态。

- 在组装和拆卸电池模块时，避免触摸金属接触处，以免触电。

- 避免将电化学池中的溶液溅到身体或眼睛上，如不慎溅到，请立即用清水冲洗，并就医检查。

4.2 设备维护- 每次实验结束后，务必关闭电池模块和测量仪器的电源开关，断开电源供应。

- 清洁电化学池和电池模块，确保无杂质和污垢。

电化学工作站操作说明书一、工作站介绍电化学工作站是一种用于电化学实验的设备，可用于研究电化学反应、电解和电沉积等。

本操作说明书将详细介绍电化学工作站的使用方法和注意事项。

二、安全须知1. 在操作前，务必穿戴好实验室安全防护用品，如实验服、护目镜和手套等。

2. 确保工作站的电源已接地，并避免与水和潮湿的环境接触。

3. 注意操作过程中的电解液可能产生气体或有毒气体，保持通风良好。

4. 严禁在工作站内进行未经授权的实验和操作。

三、操作步骤1. 准备工作a. 将所需的电解液注入电解池中，并确保电解池密封良好。

b. 将需要进行电化学反应的试样或电极安装在相应位置。

c. 连接电解池的电极与电源，并确保连接牢固。

d. 打开电解池上的操作面板，确认工作站处于正常状态。

2. 参数设置a. 使用操作面板上的按钮或旋钮，设置所需的实验参数，如电流密度、电压和实验时间等。

b. 注意根据实际需要选择合适的参数范围，并避免过高或过低的电流密度和电压。

3. 实验运行a. 按下操作面板上的开始按钮，使电化学反应开始运行。

b. 在实验过程中，注意观察电解池内的反应情况，并记录相关数据和观察结果。

c. 如需停止实验，可按下停止按钮，确保实验完全停止后方可进行下一步操作。

4. 实验结束a. 实验完成后，按下停止按钮，切断电源供应。

b. 将电化学工作站清洗干净，确保反应物残留较少，以免影响下次实验的结果。

c. 注意将电解液妥善处理，避免对环境造成污染。

四、注意事项1. 在操作前请阅读工作站的用户手册，了解具体的操作指南和安全警示。

2. 在实验过程中，遵循操作手册要求，严格控制实验参数，以保证实验结果的准确性和可重复性。

3. 如遇到意外情况或异常情况，请立即停止实验并寻求专业人员的帮助。

4. 每次操作结束后，及时清洗工作站，保持设备的干净整洁。

五、维护保养1. 定期对电化学工作站进行维护保养，清洗电解池和更换电解液。

2. 定期校准工作站的参数显示和控制装置，确保准确和可靠。

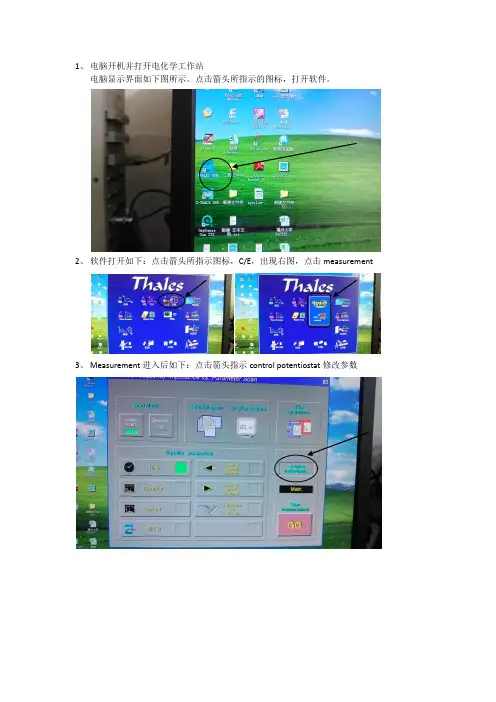

1、电脑开机并打开电化学工作站
电脑显示界面如下图所示。

点击箭头所指示的图标，打开软件。

2、软件打开如下：点击箭头所指示图标，C/E，出现右图，点击measurement
3、Measurement进入后如下：点击箭头指示control potentiostat修改参数
4、修改参数点开后如下图所示，点击2位置修改参数，如图步骤5进行修改，分别修改为：1.5KHZ、1.0KHZ、0.5KHZ。

修改后点击1位置为ON，看3位置是否出现正弦或余弦曲线，出现曲线表明电路连通，按鼠标中间的滑轮返回界面如图步骤6.
5、在下图箭头所示位置修改参数。

6、页面返回后，点击箭头所指位置，进行实验。

1
2
3。

电化学工作站介绍及使用方法电化学工作站是一种实验室装备，用于进行电化学实验和研究。

它通常由以下部分组成：电化学电池、参比电极、工作电极、电解质溶液、电位扫描仪以及数据采集和处理系统。

下面将详细介绍电化学工作站的结构和使用方法。

一、电化学电池：电化学电池是电化学工作站的核心部分，用于产生电化学反应所需的电势差。

常见的电化学电池有蓝宝石/银-银氯化银电池、铂/铂黑电池等。

电化学电池的选择应根据实验需要以及所研究的电化学反应进行选择。

二、参比电极：参比电极是用于确定电位的基准电极，通常使用银-银氯化银电极。

它的电位被认为是零点，用于与工作电极进行比较，从而确定电化学反应的电势。

三、工作电极：工作电极是用于进行电化学反应的电极。

常见的工作电极包括金电极、玻碳电极、树脂复合电极等。

工作电极的选择应根据实验需要以及所研究的电化学反应进行选择。

四、电解质溶液：电解质溶液是电化学反应进行所需的溶液。

根据实验需要和所研究的电化学反应，可以选择不同的电解质溶液，如硫酸、醋酸、氯化钠等。

五、电位扫描仪：电位扫描仪是用于测量电化学反应过程中的电位变化。

它通常由一个移动电位电极和一个参比电极组成。

电位扫描仪可以实时采集电位变化的数据，并通过数据采集和处理系统进行处理。

六、数据采集和处理系统：数据采集和处理系统用于收集和处理电位扫描仪获取的数据。

它通常由计算机和相应的数据分析软件组成。

使用者可以通过数据采集和处理系统，对电位数据进行分析和处理，以得到实验结果。

使用方法：1.首先，根据实验需要选择合适的电化学电池、参比电极、工作电极和电解质溶液。

2.将电池和电解质溶液装配在电化学工作站中的相应位置，确保连接良好。

3.将参比电极和工作电极分别插入电极插孔，并确保电极与溶液充分接触。

4.将电位扫描仪的移动电位电极和参比电极接入电化学电池的相应插孔。

5.打开电位扫描仪和数据采集和处理系统，设置扫描速率、初始电位和终止电位等参数。

6.开始电化学反应。

电化学工作站的操作及注意事项电化学工作站操作规程电化学工作站是电化学测量系统的简称，是电化学讨论和教学常用的测量设备。

操作规程一．开机1）先开启电化学工作站电源开关；2）再开启电脑电源开关，计算机会自动连接到仪器。

3）连接正常时，在电脑显示屏右下角显现图标。

二．测试步骤将各电极连接到仪器。

1.点击桌面上“GPES”图标，（或选择：开始程序AutolabSoftwares_Gpes）,开启恒电位仪通用电化学测量程序GPES。

2.在GPES软件Method菜单下选择所需的电化学方法。

3.在File菜单下调用原有的测量条件文件。

4.选定所用的测量条件后，在屏幕左侧的Editorprocedure窗口可以编辑测试条件。

Firstconditioningpotential（V）*个预处理电位；Duration在预处理过程中的电位施加时间；Equilibrationtime平衡时间。

在预处理后使电极达到平衡的时间；Standbypotential等候电位。

指在不关闭电极输出时所需要维持的电压；5.在Manualcontrol（手工掌控）对话框中，选择合适的项目。

6.设定完毕测试条件、再次检查无误后，电击屏幕左下角的“Start”按钮，开始测试。

7.测量结束后，先保存测量结果。

对于CV和LSV方法，保存方式有三种，其余的只有1、3两种：a）窗口FileSavescanas：把测量结果另存为一份文件。

此时，在CV和LSV方法中，每份文件只能保存一个循环的扫描数据。

并且，此种方式只能保存原始数据。

b）主窗口－FileSavedataSavedatabufferas：把缓存器中的数据保存为一份缓存文件。

此时，在CV和LSV（线性扫描伏安法）测试中，一份文件可以有多个循环的扫描结果。

c）Datapresentation窗口－File－Saveworkdata：此时可保存经修饰后的数据，包括曲线平滑、删除某些误点等。

三．关机1）闭测试软件。

电化学工作站使用说明一、电化学工作站介绍二、使用方法1.准备工作首先，检查电化学工作站的各个部分是否完好无损。

检查电解槽内是否有杂质，需要进行清洗。

然后，将电解槽放在工作台上，调整并安装好工作电极和对电极。

2.连接电力和电源将电化学工作站的电源线插入适配器的插座，然后将适配器插头插入电源插座。

接下来，将电化学工作站的电源线插入适配器的输出插口。

最后，将电解槽中的电极与适配器相连。

3.启动电化学工作站按下电化学工作站的启动按钮，待工作站开机成功后，进入主界面。

4.设置实验参数在主界面上，设置实验参数，包括电解液浓度、电压参数、电流参数等。

根据研究需求进行设置，并确保设置正确。

5.开始实验调整电解槽内的电解质，确保其完全浸没在电极中。

然后，按下开始实验按钮，电化学工作站开始自动进行实验。

在实验过程中，可以实时查看电流和电位的变化情况。

6.实验结束实验完成后，按下停止按钮，电化学工作站停止实验。

然后，断开电源、将电解槽清洗干净，并进行必要的数据记录和保存。

三、使用注意事项1.在使用电化学工作站之前，必须仔细阅读使用说明书，并按照规定的操作步骤进行操作。

2.检查电解槽和电极是否损坏，如有破损应及时更换。

3.在操作过程中，应遵循安全操作规程，注意避免发生液体溅射和触电等事故。

戴上实验手套和护目镜进行操作。

4.严禁将电解槽中的电解液直接接触皮肤和眼睛，如不慎接触，应立即用大量的清水冲洗，如有必要应及时就医。

5.在实验过程中，不可随意更改实验参数，必须按照实验设计要求进行操作。

6.实验结束后，应切断电源，清洗电解槽和电极，避免电解液残留，防止腐蚀和污染。

7.定期保养和维护电化学工作站，包括清洗电解槽、更换电解质和电极等。

8.学习电化学理论知识，了解并理解实验原理和实验结果的意义，做到实验有据可查。

总结：电化学工作站是一种用于电化学分析和电极反应研究的实验设备，具备自动控制和数据采集的功能。

使用电化学工作站时，必须仔细阅读使用说明书，并按照要求进行操作。

IVIUM电化学工作站使用说明一、循环伏安操作步骤1、开启机器开启电脑，按下IVIUM电化学工作站ON/OFF 开关（蓝色按钮），表示开启仪器的电源，稍候10 秒，等待系统稳定。

备注：Disconnect 断开按钮。

需要更换体系的时候使用。

2、连接线路将红色夹子连接于工作电极（研究电极），黑色夹子连接对电极（辅助电极），蓝色夹子连接参比电极3、设置参数&（1）打开软件（2）首先，在菜单条下方的工具命令条中，确认Operation Mode 条件模式为默认的基础型Basic；（3）选择Method，在菜单上点击CyclicVoltammetry 循环伏安，并在下拉式菜单中选择相应的测量方法。

一般采用标准循环伏安法（Standard）(4)进行参数设置通常需要设定的参数有：，E start（通常设定为体系的开路电压）备注：开路电压的测定。

转换至Direct Control 直接控制模式DC/AC 直流/交流模式：默认状态下处于DC 直流状态。

当点击AC 交流模式时，仪器处于交流状态，可以施加各种交流信号。

当没有施加任何的电位或电流时，E和I是开路状态下的开路电位和开路电流Vertex 1和Vertex 2通常设定为被测体系的最高电位和最低电位E step 表示在扫描方法下每次电位的改变量，一般情况下每次阶跃一次就取样一次。

此值的大小将影响图形是否出现断点，需根据体系而定。

：N scans 扫描循环次数Scanrate表示电位扫描过程中的变化率（5）开始实验点击Connect,连接仪器和体系点击Start，开始实验（6）拷贝数据）在顶端，有两个按钮：Refresh 更新数据和Export 输出数据。

点击Refresh 时，可更新所显示的数据。

点击Export 时，可以打开下拉式菜单：Copy all to clipboard 把表格中的所有数据复制至粘帖板。

Copy selected to clipboard 把表格中所选择的数据复制至粘帖板。

电化学工作站使用说明1.准备工作在使用电化学工作站之前，需要对设备进行准备。

首先，检查电化学工作站的主机是否正常工作，电解槽是否清洁。

其次，准备所需的电解液和电极。

电解液可以根据实验需求来选择，如酸性、碱性或中性电解液。

电极可以是金属电极、非金属电极或复合电极。

2.组装电化学电池将电极插入电解槽中，并通过夹子夹紧电极以保持稳定。

确保电极与电解液接触良好，不出现漏液或气泡。

根据实验要求，可以选择单电解槽或双电解槽的配置。

双电解槽可以用于比较两种电解液或两种电极材料的电化学性质。

3.设置电位和电流使用电位计和电流计来设置电位和电流参数。

根据实验要求，可以设置恒电位或扫描电位，以及恒电流或扫描电流。

通过调节电位计和电流计上的旋钮，可以实现所需的电位和电流数值。

确保电位和电流参数的准确性和稳定性。

4.开始实验在电化学工作站上设置好电位和电流参数后，可以开始实验了。

可以根据实验要求进行电解、电沉积、电析、电化学腐蚀等操作。

实验过程中，需要记录电位、电流和时间等数据，并观察电解槽中的变化。

根据实验需要，可以进行多次实验或调整电位和电流参数。

5.数据处理和分析实验结束后，可以对实验数据进行处理和分析。

可以使用电化学分析软件或数据处理软件来处理实验数据，如绘制电位-时间曲线、电流-电位曲线、电化学阻抗谱等。

通过分析数据，可以得到实验结果，并进行结果的解释和讨论。

6.清洁和维护实验结束后，及时清洁电化学工作站和电解槽。

可以使用清洁剂和软布清洗电解槽和电极，确保其干净和无残留物。

定期检查电化学工作站的主机、电位计和电流计等设备，确保其正常工作。

如有故障或损坏，应及时修复或更换。

总结：电化学工作站是一种重要的实验设备，用于进行电化学研究和实验。

使用电化学工作站时，需要进行准备工作，组装电化学电池，设置电位和电流参数，开始实验，数据处理和分析，并进行清洁和维护。

通过正确使用电化学工作站，可以开展各种电化学实验，得到准确的实验结果。

I V I U M电化学工作站使用说明(总7页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除IVIUM电化学工作站使用说明一、循环伏安操作步骤1、开启机器开启电脑，按下IVIUM电化学工作站ON/OFF 开关（蓝色按钮），表示开启仪器的电源，稍候 10 秒，等待系统稳定。

备注：Disconnect 断开按钮。

需要更换体系的时候使用。

2、连接线路将红色夹子连接于工作电极（研究电极），黑色夹子连接对电极（辅助电极），蓝色夹子连接参比电极3、设置参数（1）打开软件（2）首先，在菜单条下方的工具命令条中，确认 Operation Mode 条件模式为默认的基础型Basic；（3）选择 Method，在菜单上点击 CyclicVoltammetry 循环伏安，并在下拉式菜单中选择相应的测量方法。

一般采用标准循环伏安法（Standard）(4)进行参数设置通常需要设定的参数有：E start（通常设定为体系的开路电压）备注：开路电压的测定。

转换至Direct Control 直接控制模式●DC/AC 直流/交流模式：默认状态下处于 DC 直流状态。

当点击 AC 交流模式时，仪器处于交流状态，可以施加各种交流信号。

●当没有施加任何的电位或电流时，E和I是开路状态下的开路电位和开路电流Vertex 1和Vertex 2通常设定为被测体系的最高电位和最低电位E step 表示在扫描方法下每次电位的改变量，一般情况下每次阶跃一次就取样一次。

此值的大小将影响图形是否出现断点，需根据体系而定。

N scans 扫描循环次数Scanrate表示电位扫描过程中的变化率（5）开始实验点击Connect,连接仪器和体系点击 Start，开始实验（6）拷贝数据在顶端，有两个按钮：Refresh 更新数据和 Export 输出数据。

点击 Refresh 时，可更新所显示的数据。

电化学工作站使用说明书1、打开电化学工作站打开桌面上的“chi660中文”（“chi660c”为英文界面）快捷方式上图中为一些常用按钮的说明，各种参数的具体操作方法参考相关测试的资料，在此不作介绍。

2、图像处理1）迭加作图方法：如图所示，点击“图像（G）”在下拉菜单中选择“迭加作图（O）”，在弹出的对话框中打开所要迭加的曲线文件。

注意：该方法只能做2条曲线迭加，超过2条曲线则点击“增加数据到叠加图（A）”由于软件没有“撤销操作”的功能，如果添加错误，请点击“当前数据图（D）”重新进行迭加。

2）图像调节方法如图所示点击“图像（G）”在下拉菜单中选择“图形选项（G）…”打开“图形选项”对话框，在这里可以设置坐标范围、坐标轴名称、坐标单位、图像标题等功能，由于不同技术的图形选项菜单略有不同所有不做介绍，该菜单多为勾选式选项和文本框，各项功能请自己试验。

3、文件保存1）存储位置保存位置“E:\当年负责人姓名\测试溶液名称\测试日期\”例如：“E:\曲仕文\镀锡\20100312\”注意：当年负责人是当年负责电化学测试的人，不是前来请求测试的人。

如：当年负责电化学测试的人为曲仕文，小明同学需要测试某镀铜溶液的极化曲线。

文件仍然要保存在“E:\曲仕文\”下面，完整路径为：“E:\曲仕文\镀铜\20100312\”。

2）曲线命名命名格式：测试日期+技术缩写（可省）+方案编号。

1’测试日期为8位数，如“20100312”。

2’方案编号为两位数，如“01、02、03……”（编号要尽量与实验方案编号一致）。

3’如果该方案只是用一种技术测试则技术缩写可以省略，如果同一方案中使用了多种测试技术，则技术缩写不可省略，（曲线右侧都有该曲线测试技术的缩写，不清楚请察看该标注），如“LSV、OCPT”等。

例如：2010年3月12日测试了一组线性扫描伏安曲线（LSV）其中一条曲线编号05，则它的命名为“20100312LSV05”，如果该方案中没测试其他技术也可以命名为“2010031205”以上保存及命名规则简单易懂，既方便电脑管理文件，又能与实验方案完全吻合（请养成在方案记录中记录测试日期的习惯），请自觉遵守。

IVIUM电化学工作站使用说明首先，将IVIUM电化学工作站接通电源，并打开电源开关。

等待仪器开机完毕，观察仪器控制面板上的指示灯，确保仪器处于正常工作状态。

在开始任何实验之前，需要对IVIUM电化学工作站进行校准。

校准是保证测量结果准确的重要步骤。

校准通常包括电流校准和电位校准两个步骤。

电流校准是通过使用标准电流源进行校准，而电位校准是通过将电极插入标准电极溶液进行校准。

在进行电化学实验之前，需要选择合适的实验模式和参数设置。

IVIUM电化学工作站具有多种测量模式，如线性扫描伏安法、循环伏安法、交流阻抗法等。

根据实验的需要选择相应的模式，并设置合适的测量参数，如电势范围、扫描速率等。

在设置完实验参数后，需要连接合适的电极进行实验。

电极是电化学实验中起关键作用的部分，可以选择不同类型的电极，如工作电极、参比电极和对电极。

正确选择和连接电极是保证实验准确性的重要步骤。

当准备好实验样品和电极后，可以开始进行电化学实验。

将样品溶液注入电化学池中，并将电极按照正确方式插入。

在进行实验之前，需要预先浸泡电极，在实验溶液中进行一段时间，以确保电极表面充分稳定。

开始实验后，IVIUM电化学工作站会自动记录实验过程中的电压和电流变化，并在仪器屏幕上显示实时数据曲线。

实验完成后，可以保存实验数据，并通过USB接口将数据传输到计算机进行后续分析处理。

在使用IVIUM电化学工作站过程中，需要注意仪器的保养和维护。

定期清洁电极表面，避免污染和氧化的产生。

在实验结束后，及时关闭仪器电源，并进行定期的维护保养，如更换电解质、校准电极等。

总之，IVIUM电化学工作站是一台强大的研究工具，可以用于各种电化学实验。

正确使用和维护IVIUM电化学工作站，将有助于提高实验结果的准确性和实验效率，为电化学领域的研究工作提供有力的支持。
