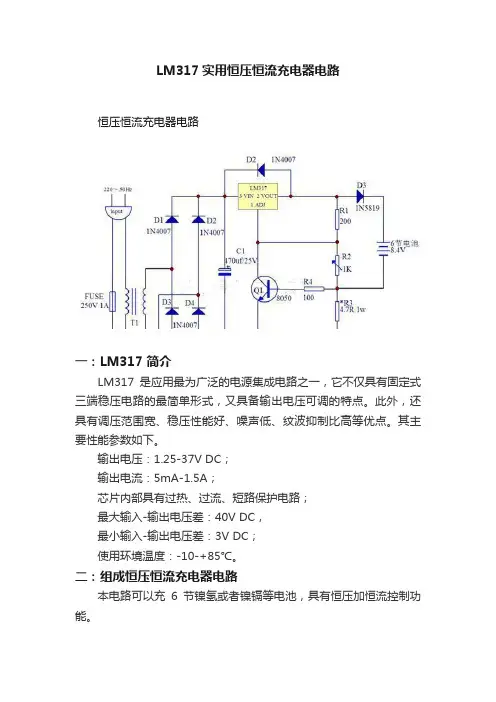

用LM317制作恒压恒流充电器,LM317 Battery charger

LM317实用恒压恒流充电器电路
恒压恒流充电器电路
一：LM317 简介
LM317是应用最为广泛的电源集成电路之一，它不仅具有固定式三端稳压电路的最简单形式，又具备输出电压可调的特点。

此外，还具有调压范围宽、稳压性能好、噪声低、纹波抑制比高等优点。

其主要性能参数如下。

输出电压：1.25-37V DC；
输出电流：5mA-1.5A；
芯片内部具有过热、过流、短路保护电路；
最大输入-输出电压差：40V DC，
最小输入-输出电压差：3V DC；
使用环境温度：-10-+85℃。

二：组成恒压恒流充电器电路
本电路可以充6节镍氢或者镍镉等电池，具有恒压加恒流控制功能。

调试要点：
1：调整R2设置输出电压在电池充满时的最高电压：如6节电池，一般1节电池充满时1.4V左右，1.4V*6=8.4V。

设置输出最高电压就不会使电池过充。

2：调整R3设置输出电流，充电电流不要太大或太小，要适中。

根据三极管导通电压约0.6v计算，充电电流=0.6/4.7=128MA。

3：为了减少LM317的损耗，以及使电路稳定工作，设置输入电压在比输出电压高3V左右，本例输入电压在12V左右。

本电路具有过流保护的充电器电路：
三极管Q1和电阻R3、R4组成限流网络。

从图中可知，电阻R3、R4是三极管Q1的基极—发射极电阻，与充电电池串联在一起。

充电电流经过电阻R3，当电流过大时，R3上的压降超过0.6V，就会使三极管Q1导通。

输出电压降低，输出电流减小，从而达到限流充电的作用。

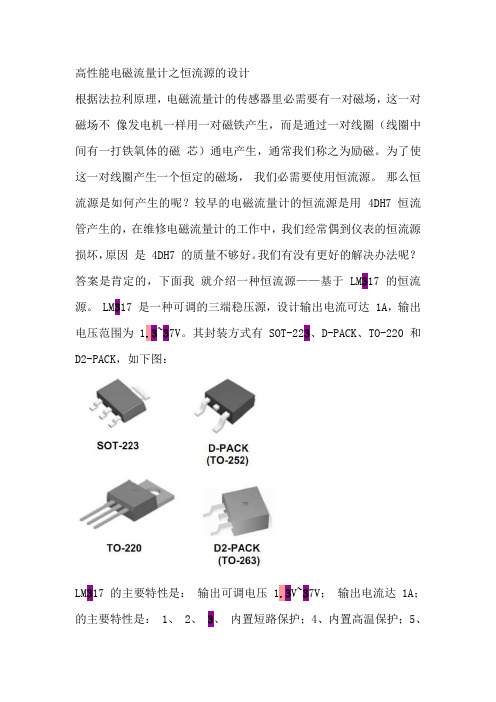

高性能电磁流量计之恒流源的设计
根据法拉利原理，电磁流量计的传感器里必需要有一对磁场，这一对磁场不像发电机一样用一对磁铁产生，而是通过一对线圈（线圈中间有一打铁氧体的磁芯）通电产生，通常我们称之为励磁。

为了使这一对线圈产生一个恒定的磁场，我们必需要使用恒流源。

那么恒流源是如何产生的呢？较早的电磁流量计的恒流源是用 4DH7 恒流管产生的，在维修电磁流量计的工作中，我们经常偶到仪表的恒流源损坏，原因是 4DH7 的质量不够好。

我们有没有更好的解决办法呢？答案是肯定的，下面我就介绍一种恒流源——基于 LM317 的恒流源。

LM317 是一种可调的三端稳压源，设计输出电流可达 1A，输出电压范围为 1.3~37V。

其封装方式有 SOT-223、D-PACK、TO-220 和D2-PACK，如下图：
LM317 的主要特性是：输出可调电压 1.3V~37V；输出电流达 1A；的主要特性是： 1、 2、3、内置短路保护；4、内置高温保护；5、
输出补偿；6、符合 RoHS 标准 7、内置 1.25V 基准电压等。

LM317 的引脚特点如下图所示：
LM317 组成的恒流源结构很简单，只要外部连接一只电阻，就可以设计成你所需要的各种电流，基本电路图如下：
由于 LM317 内部有一 1.25V 的基准电压，所以 V （ OUTPUT-ADJ ）=1.25V， I out = Vref 1.25 = R1 + R 2 R1 + R 2 磁场强度 B = k?
0 NI （k 为比率系数、μ0 为真空磁导率、N 为线圈匝数、I 为流过线圈的电流大小）。

由以上条件，电磁流量计的传感器的磁场强度就可以近似的计算了。

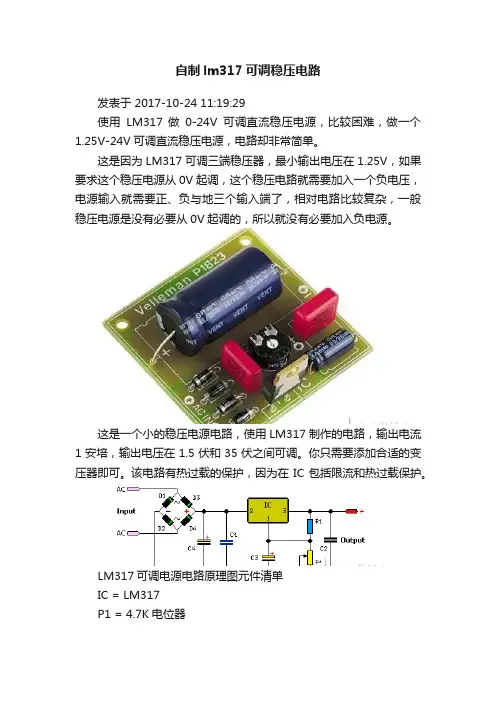

自制lm317可调稳压电路发表于 2017-10-24 11:19:29使用LM317 做0-24V可调直流稳压电源，比较困难，做一个1.25V-24V可调直流稳压电源，电路却非常简单。

这是因为LM317可调三端稳压器，最小输出电压在1.25V，如果要求这个稳压电源从0V起调，这个稳压电路就需要加入一个负电压，电源输入就需要正、负与地三个输入端了，相对电路比较复杂，一般稳压电源是没有必要从0V起调的，所以就没有必要加入负电源。

这是一个小的稳压电源电路，使用LM317制作的电路，输出电流1安培，输出电压在1.5伏和35伏之间可调。

你只需要添加合适的变压器即可。

该电路有热过载的保护，因为在IC包括限流和热过载保护。

LM317可调电源电路原理图元件清单IC = LM317P1 = 4.7K电位器R1 = 120RC1 = 100nF - 63VC2 = 1uF - 35VC3 = 10uF - 35VC4 = 2200uF - 35VD1-D4 = 1N4007LM317可调电源的变压器的选择电路特点：只需添加一个合适的电源变压器，如上表，输出电压范围和变压器的选择。

做实验时使用该可调电源，可以节省电池的费用适合作为实验用的可调电源可以控制电动机和低压灯泡等规格：预置1.5和35V之间的任何电压可调极低的纹波短路，热过载保护最大输入电压：28VAC或40VDC最大功耗：15W（带散热器）尺寸：52x52mm（2.1“×2.1”）技术规格：输入电压= 40VDC最大变压器输出电压= 1.5V直流-35V 直流输出电流= 1.5 A最大。

功耗最大15W（冷却）。

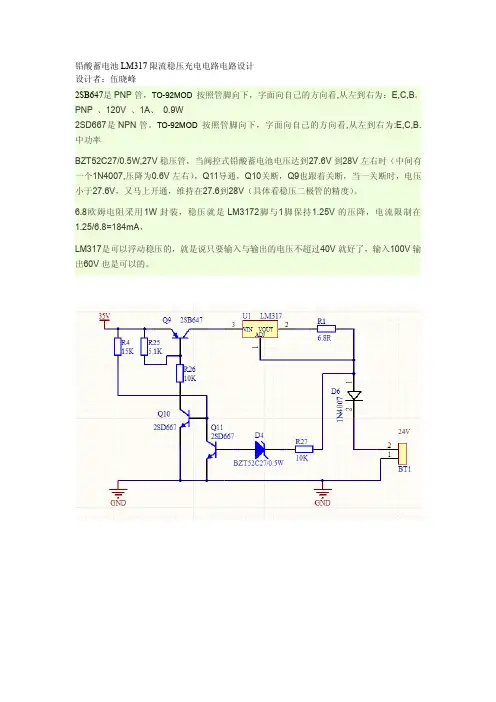

铅酸蓄电池LM317限流稳压充电电路电路设计
设计者：伍晓峰
2SB647是PNP管，TO-92MOD按照管脚向下，字面向自己的方向看,从左到右为：E,C,B。

PNP、120V、1A、0.9W
2SD667是NPN管。

TO-92MOD按照管脚向下，字面向自己的方向看,从左到右为:E,C,B.中功率
BZT52C27/0.5W,27V稳压管，当阀控式铅酸蓄电池电压达到27.6V到28V左右时（中间有一个1N4007,压降为0.6V左右），Q11导通，Q10关断，Q9也跟着关断，当一关断时，电压小于27.6V，又马上开通，维持在27.6到28V（具体看稳压二极管的精度）。

6.8欧姆电阻采用1W封装，稳压就是LM3172脚与1脚保持1.25V的压降，电流限制在1.25/6.8=184mA，
LM317是可以浮动稳压的，就是说只要输入与输出的电压不超过40V就好了，输入100V输出60V也是可以的。

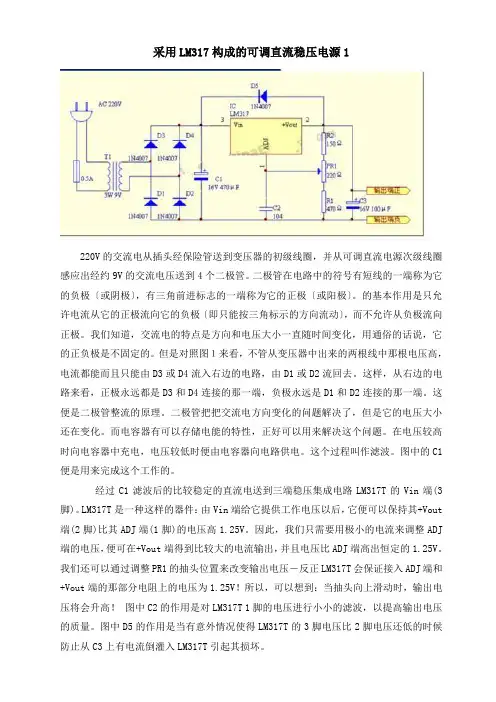

采用LM317构成的可调直流稳压电源1220V的交流电从插头经保险管送到变压器的初级线圈，并从可调直流电源次级线圈感应出经约9V的交流电压送到4个二极管。

二极管在电路中的符号有短线的一端称为它的负极〔或阴极〕，有三角前进标志的一端称为它的正极〔或阳极〕。

的基本作用是只允许电流从它的正极流向它的负极〔即只能按三角标示的方向流动〕，而不允许从负极流向正极。

我们知道，交流电的特点是方向和电压大小一直随时间变化，用通俗的话说，它的正负极是不固定的。

但是对照图１来看，不管从变压器中出来的两根线中那根电压高，电流都能而且只能由D3或D4流入右边的电路，由D1或D2流回去。

这样，从右边的电路来看，正极永远都是D3和D4连接的那一端，负极永远是D1和D2连接的那一端。

这便是二极管整流的原理。

二极管把把交流电方向变化的问题解决了，但是它的电压大小还在变化。

而电容器有可以存储电能的特性，正好可以用来解决这个问题。

在电压较高时向电容器中充电，电压较低时便由电容器向电路供电。

这个过程叫作滤波。

图中的C1便是用来完成这个工作的。

经过C1滤波后的比较稳定的直流电送到三端稳压集成电路LM317T的Vin端(3脚)。

LM317T是一种这样的器件：由Vin端给它提供工作电压以后，它便可以保持其+Vout 端(2脚)比其ADJ端(1脚)的电压高1.25V。

因此，我们只需要用极小的电流来调整ADJ 端的电压，便可在+Vout端得到比较大的电流输出，并且电压比ADJ端高出恒定的1.25V。

我们还可以通过调整PR1的抽头位置来改变输出电压－反正LM317T会保证接入ADJ端和+Vout端的那部分电阻上的电压为1.25V！所以，可以想到：当抽头向上滑动时，输出电压将会升高！图中C2的作用是对LM317T 1脚的电压进行小小的滤波，以提高输出电压的质量。

图中D5的作用是当有意外情况使得LM317T的3脚电压比2脚电压还低的时候防止从C3上有电流倒灌入LM317T引起其损坏。

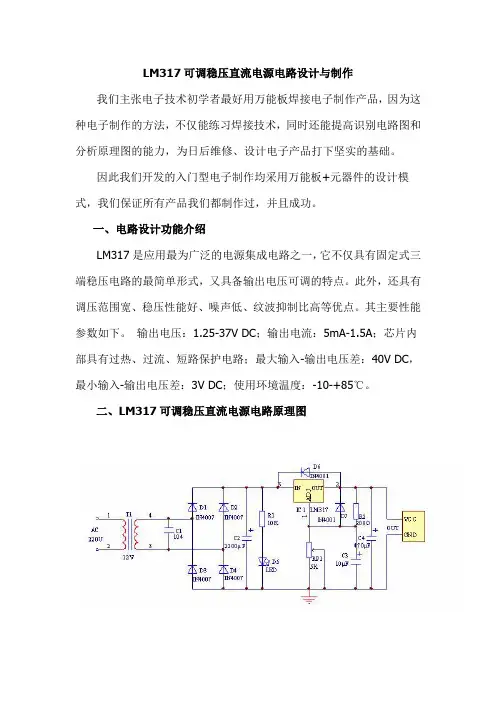

LM317可调稳压直流电源电路设计与制作我们主张电子技术初学者最好用万能板焊接电子制作产品，因为这种电子制作的方法，不仅能练习焊接技术，同时还能提高识别电路图和分析原理图的能力，为日后维修、设计电子产品打下坚实的基础。

因此我们开发的入门型电子制作均采用万能板+元器件的设计模式，我们保证所有产品我们都制作过，并且成功。

一、电路设计功能介绍LM317是应用最为广泛的电源集成电路之一，它不仅具有固定式三端稳压电路的最简单形式，又具备输出电压可调的特点。

此外，还具有调压范围宽、稳压性能好、噪声低、纹波抑制比高等优点。

其主要性能参数如下。

输出电压：1.25-37V DC；输出电流：5mA-1.5A；芯片内部具有过热、过流、短路保护电路；最大输入-输出电压差：40V DC，最小输入-输出电压差：3V DC；使用环境温度：-10-+85℃。

二、LM317可调稳压直流电源电路原理图三、LM317可调稳压直流电源电路工作原理220VAC市电经变压器降压，二极管桥式整流，电容C2滤波后，送入LM317第3脚（输入端），第2脚（输出端）输出稳定的直流电压。

第一脚为调整端，调整端与输出端最低的基准电压为1.25V。

调节R2可改变输出电压。

输出电压的计算公式位：UO=1.25（1+Rp1/R2）。

C1用于滤除由市电引入的干扰电压，C2为滤波电容，C3用于旁路基准电压的纹波电压，提高电源的纹波抑制性能，D6，D7是保护二极管，R1和D5为工作指示电路。

四、LM317可调稳压直流电源电路元件清单及实物图LM317可调稳压直流电源电路清单实物图五、调试技巧及成品图LM317可调稳压直流电源电路安装成功后，接上市电220V交流电后，电源指示灯被点亮，从输出端输出可调的直流电压1.25V到12V，调试效果如下图所示：LM317可调稳压直流电源电路产品图正面LM317可调稳压直流电源电路产品图反面经常出现的故障及检修方法如下：1、电源指示灯不亮，没有直流电压输出，或者电压输出不可调等。

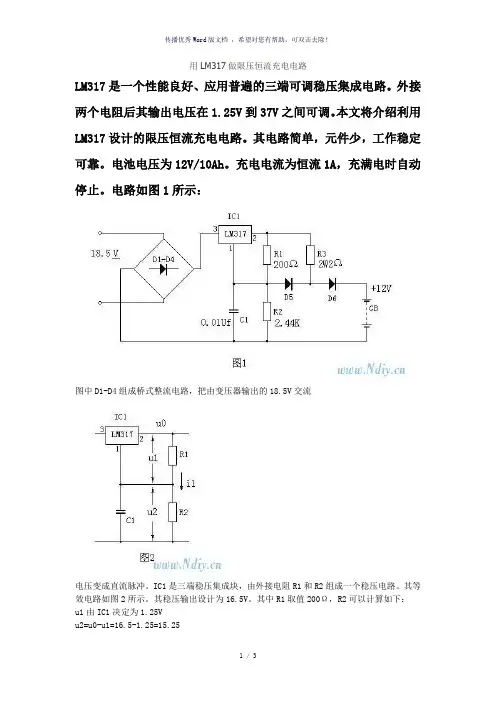

用LM317做限压恒流充电电路LM317是一个性能良好、应用普遍的三端可调稳压集成电路。

外接两个电阻后其输出电压在1.25V到37V之间可调。

本文将介绍利用LM317设计的限压恒流充电电路。

其电路简单，元件少，工作稳定可靠。

电池电压为12V/10Ah。

充电电流为恒流1A，充满电时自动停止。

电路如图1所示：图中D1-D4组成桥式整流电路，把由变压器输出的18.5V交流电压变成直流脉冲。

IC1是三端稳压集成块，由外接电阻R1和R2组成一个稳压电路。

其等效电路如图2所示。

其稳压输出设计为16.5V。

其中R1取值200Ω，R2可以计算如下：u1由IC1决定为1.25Vu2=u0-u1=16.5-1.25=15.25R1和R2中的电流i1是相等的。

i1=u1/R1=1.25/200=0.00625(A)R2=u2/i1=15.25/0.00625=2440(Ω)以上电路是一个典型的稳压设计。

C1是为了改善输出特性，取值0.01Uf.电阻R3和二极管D5、D6及电池组GB等组成恒流充电回路。

其等效电路如图3所示。

原理如下：由于R1两端电压u1（1.25V）是稳恒定不变的，电阻R3经二极管D5并联在R1两端，只要电阻R3一定，流过R3的电流i就恒定。

计算R3的阻值如下：设定充电电流为1A,即i=1A。

在不考虑二极管D5的影响时下可以认为R3=u1/i=1.25/1=1.25Ω应为二极管的正向压降约为0.7V。

所以应该是R3=(u1+0.7)/1=1.95Ω。

实际选2W2Ω为好。

二极管D6是防止停电后电池回流的，其值要选2-5A的。

工作原理：当蓄电池GB欠压时，其电压不足12V 甚至更低，这个电压由于二极管D5的作用把IC1的1脚紧紧拉下，使IC1的2脚输出电压跟随变低，电压大大地低于设计稳压值16.5V。

此时 R1和R2的稳压偏置不起作用，电路完全由R3和IC1组成恒流源电路在工作。

进入恒流充电状态。

随着充电时间的延长，蓄电池GB电压逐渐升高，同时IC1的2脚输出电压也不断被抬高，当蓄电池GB电压达到14.85时，同时IC1的2脚输出电压也达到了设计稳压值 16.5V。

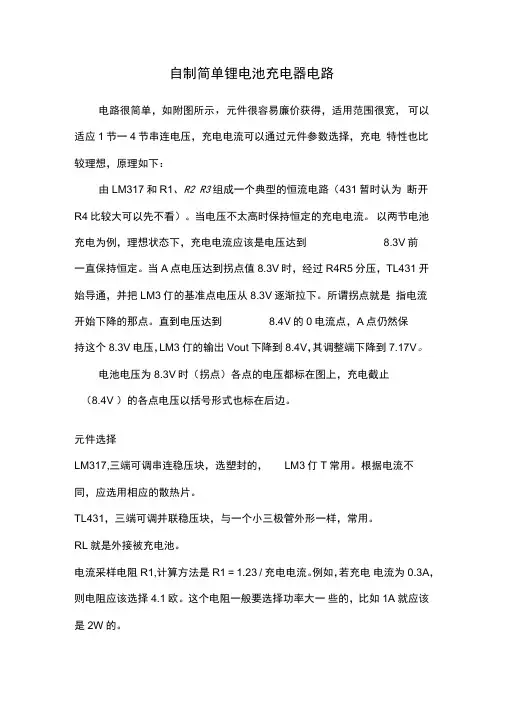

自制简单锂电池充电器电路电路很简单，如附图所示，元件很容易廉价获得，适用范围很宽，可以适应1节一4节串连电压，充电电流可以通过元件参数选择，充电特性也比较理想，原理如下：由LM317和R1、R2 R3组成一个典型的恒流电路（431暂时认为断开R4比较大可以先不看）。

当电压不太高时保持恒定的充电电流。

以两节电池充电为例，理想状态下，充电电流应该是电压达到8.3V前一直保持恒定。

当A点电压达到拐点值8.3V时，经过R4R5分压，TL431 开始导通，并把LM3仃的基准点电压从8.3V逐渐拉下。

所谓拐点就是指电流开始下降的那点。

直到电压达到8.4V的0电流点，A点仍然保持这个8.3V电压，LM3仃的输出Vout下降到8.4V，其调整端下降到7.17V。

电池电压为8.3V时（拐点）各点的电压都标在图上，充电截止（8.4V ）的各点电压以括号形式也标在后边。

元件选择LM317,三端可调串连稳压块，选塑封的，LM3仃T常用。

根据电流不同，应选用相应的散热片。

TL431，三端可调并联稳压块，与一个小三极管外形一样，常用。

RL就是外接被充电池。

电流采样电阻R1,计算方法是R1 = 1.23 / 充电电流。

例如，若充电电流为0.3A，则电阻应该选择4.1欧。

这个电阻一般要选择功率大一些的，比如1A就应该是2W的。

可调电阻R4可以选择那种篮色的精密多圈，取比额定值大一些的，比如23.2k的就可以选择25K的多圈。

若嫌多圈太贵或难找，也可以用一个固定电阻串连一个普通可调电阻。

例如23.2k的就可以选择22k固定加一个2.2k —3.9k可调节的，以便进行精细调节。

电阻R2的要求不是很高，可以采用串并联的方法得到。

比如8.8欧可以选择10欧并联75欧（或并50欧—91欧）若电路设计为适应不同的电压，比如可以转换完成2节、3节、4节电池的充电，那就应该分别选择可调电阻，并找一个2刀3掷波段开关，用来切换两个可调电阻。

若要求充电电流也可以变化，自然也可以使用波段开关来转换。

恒流恒压利用lm317给锂电池打一针鸡血！在上一篇文章中，很尴尬的犯了一个常识性的低级错误，将手机锂电池3.7V误说成4.7V，真是非常尴尬。

在这里跟各位读者说声抱歉！日后定会多加细心注意。

上篇文介绍了利用MC34063给锂电池升压供万能表使用，既然有锂电池必然是要有充电器的。

所以这次给大家介绍下利用简单的LM317与TL431组成的简易充电器，输入电源为12V，具有可调恒压、可调恒流、充满自停、LED指示灯等功能。

LM317在之前的文章中已经说过，便不再多说，此次主要介绍TL431。

TL431是一款具有良好热稳定性能的三端可调分流基准源。

它的输出电压用两个电阻就可以任意地设置到从Vref（2.5V）到36V范围内的任何值。

该器件典型动态阻抗为0.2Ω，在很多应用中都能看到它的身影。

我们来看看手册给出的资料↓。

功能框图↓电气符号、引脚排列及等效电路↓A为阳极，使用时需接地；K为阴极，需经限流电阻接正电源；UREF是输出电压UO的设定端，外接电阻分压器；NC为空脚。

前面已经说了，TL431的内部含有一个2.5V的基准电压，所以当在REF端引入输出反馈时，器件可以通过从阴极到阳极很宽范围的分流，控制输出电压。

当R1和R2的阻值确定时，两者对Vo的分压引入反馈，若V o增大，反馈量增大，TL431的分流也就增加，从而又导致Vo下降。

显见，这个深度的负反馈电路必然在VI等于基准电压处稳定，此时Vo＝(1+R1/R2)Vref。

选择不同的R1和R2的值可以得到从2.5V 到36V范围内的任意电压输出，特别地，当R1=R2时，Vo=5V。

需要注意的是，在选择电阻时必须保证TL431工作的必要条件，就是通过阴极的电流要大于1 mA 。

1、现在来看看我们要制作的恒流恒压充电器原理图↓此图中，恒流电路部分由IC1－LM317与电阻R2构成，恒流电流的大小由电阻R2决定，R2＝1.95V/所需的充电电流(1.95V是LM317的启控电压1.25V与二极管D1的结电压0.7V之和)。

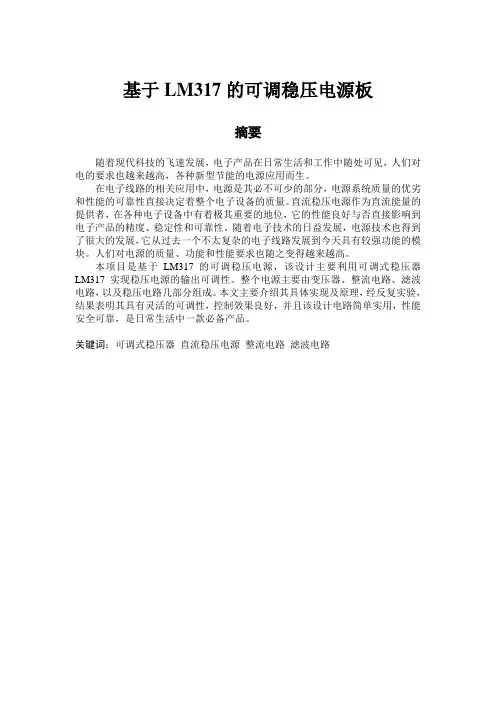

基于LM317的可调稳压电源板摘要随着现代科技的飞速发展，电子产品在日常生活和工作中随处可见，人们对电的要求也越来越高，各种新型节能的电源应用而生。

在电子线路的相关应用中，电源是其必不可少的部分，电源系统质量的优劣和性能的可靠性直接决定着整个电子设备的质量。

直流稳压电源作为直流能量的提供者，在各种电子设备中有着极其重要的地位，它的性能良好与否直接影响到电子产品的精度、稳定性和可靠性。

随着电子技术的日益发展，电源技术也得到了很大的发展，它从过去一个不太复杂的电子线路发展到今天具有较强功能的模块。

人们对电源的质量、功能和性能要求也随之变得越来越高。

本项目是基于LM317的可调稳压电源，该设计主要利用可调式稳压器LM317实现稳压电源的输出可调性。

整个电源主要由变压器、整流电路、滤波电路，以及稳压电路几部分组成。

本文主要介绍其具体实现及原理，经反复实验，结果表明其具有灵活的可调性，控制效果良好，并且该设计电路简单实用，性能安全可靠，是日常生活中一款必备产品。

关键词：可调式稳压器直流稳压电源整流电路滤波电路一、直流稳压电源的实现原理本设计主要采用三端可调式集成稳压器LM317，通过变压，整流，滤波，稳压过程将220V交流电，变为稳定的直流电，实现电压可在1.16-13.3V之间可调，，并用数码管直观显示电压数值。

LM317可调式三端稳压器电源能够连续输出可调的直流电压．它能连续可调正负电压。

稳压器内部含有过流，过热保护电路。

1.变压电路电源变压器是降压变压器，它的作用是将220V的交流电压变换成整流滤波电路的需要的交流电压。

2.整流电路整流采用桥式整流电路，用4个IN4007二极管对交流电进行整流。

整流电路在工作时，电路中的四只二极管都是作为开关运用，电路图可知：当正半周时，二极管D3、D6导通（D4、D5截止），在负载电阻上得到正弦波的正半周；当负半周时，二极管D4、D5导通（D3、D6截止），在负载电阻上得到正弦波的负半周。

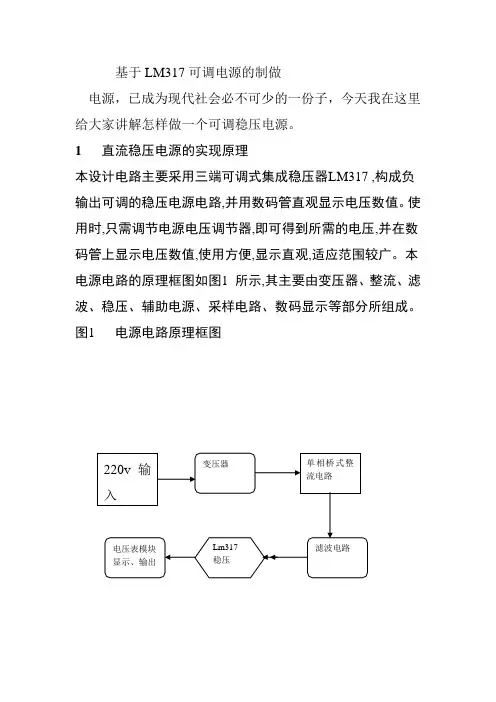

基于LM317可调电源的制做电源，已成为现代社会必不可少的一份子，今天我在这里给大家讲解怎样做一个可调稳压电源。

1 直流稳压电源的实现原理本设计电路主要采用三端可调式集成稳压器LM317 ,构成负输出可调的稳压电源电路,并用数码管直观显示电压数值。

使用时,只需调节电源电压调节器,即可得到所需的电压,并在数码管上显示电压数值,使用方便,显示直观,适应范围较广。

本电源电路的原理框图如图1 所示,其主要由变压器、整流、滤波、稳压、辅助电源、采样电路、数码显示等部分所组成。

图1 电源电路原理框图2 电路工作原理分析2. 1 电源变压器由于电源变压器的副边电压有效值将决定后面电路的需要,所以在此应选择输出电压有效值为12V 的电源变压器。

2. 2 整流部分该设计采用单相桥式整流电路( 桥堆KBP307) 。

其由四只二极管组成,其构成原则就是保证在变压器副边电压u2 的整个周期内,负载上的电压和电流方向始终不变。

为达到这一目的,需要在u2 的正、负半周内正确引导流向负载的电流,使其方向不变,设变压器副边两端分别为a 和b ,则a 为“+ ”b 为“ —”时应有电流流出a 点,a 为“ —”b为“+ ”时应有电流流入a 点; 相反,a 为“ + ”b 为“ —”时应有电流流入b 点,因而a 和b 点均应接两只二极管,以引导电流,具体电路原理如图2 所示。

R La b图2 单相桥式整流电路如果桥式整流电路变压器副边中点接地,就应将两个负载电阻相连接且连接中点接地。

根据桥式整流电路的工作原理,当a 点为“+ ”b 点为“—”时,D1 、D3 导通,D2 、D4 截止,u01 = u2 ,u02 = - u2 ;而当b 点为“+ ”a 点为“—”时,D2 、D4 导通,D1 、D3 截止,u01 = - u2 , u02 = u2 ,这样两个负载上就分别获得正、负电压。

若设变压器副边电压u2 = U2 sinwt ,U2 为其有RL 、D3 流入b 点,因而负载电阻RL 上的电压等于变压器副边电压,即u0 = u2 ,D2 和D4 管承受的反向电压为- u2 。

恒流恒压充电器的原理与设计随着高新电子技术的发展各类充电电子产品不断上升，为此云峰电子为朋友们提供些相关恒流充电器的制作与原理分析，请仔细阅读！第一类、lm317恒流源电路图图１、图２分别是用７８××和ＬＭ３１７构成的恒流充电电路，两种电路构成形式一致。

对于图１的电路，输出电流Ｉｏ＝Ｖｘｘ／Ｒ＋ＩQ，式中Ｖｘｘ是标称输出电压，ＩQ是从ＧＮＤ端流出的电流，通常ＩQ≤５ｍＡ。

当ＶＩ、Ｖｘｘ及环境温度变化时，ＩＱ的变化较大，被充电电池电压变化也会引起ＩQ的变化。

ＩQ是Ｉｏ的一部分，要流过电池，ＩQ的值与Ｉｏ相比不可忽略，因而这种电路的恒流效果比较差。

对于图２的电路，输出电流Ｉｏ＝ＶREF／Ｒ＋ＩADJ，式中ＶREF是基准电压，为１．２５Ｖ，ＩADJ是从调整端ＡＤＪ流出的电流，通常ＩADJ≤５０μＡ。

虽然ＩADJ也随ＶI及环境条件的变化而变化，且也是Ｉｏ的一部分，但由于ＩADJ仅为７８××的ＩQ的１％，与Ｉｏ相比，ＩQ可以忽略。

可见ＬＭ３１７的恒流效果较好。

对可充电电池进行恒流充电，用三端稳压集成电路构成恒流充电电路具有元件易购、电路简单的特点。

有些读者在设计电路时采用７８××稳压块，如《电子报》２００１年第２期第十一版刊登的《简单可靠的恒流充电器》及今年第６期第十版的《恒流充电器的改良》一文，均采用７８０５。

７８××虽然可接成恒流电路，但恒流效果不如ＬＭ３１７，前者是固定输出稳压ＩＣ，后者是可调输出稳压ＩＣ，两种芯片的售价又相近，采用ＬＭ３１７才是更为合理的改良。

ＬＭ３１７采用Ｔ０－３金属气密封装的耗散功率为２０Ｗ，采用ＴＯ－２２０塑封结构的耗散功率为１５Ｗ，负载电流均可达１．５Ａ，使用时需配适当面积的散热器。

由于ＬＭ３１７的ＶREF＝１．２５Ｖ，其最小压差为３Ｖ，因此输入电压ＶI达４．２５Ｖ就能正常工作。

但应注意输出电流Ｉｏ调得较大时，输入电压ＶI的范围将减小，超出范围会进入安全保护区工作状态，使用时可从图３的安全工作区保护曲线上查明输入—输出压差〔ＶI－Ｖｏ〕的范围。

LM317可调稳压直流电源电路分析与制作我们主张，电子初学者要采用万能板焊接电子制作作品，因为这种电子制作方法，不仅能培养电子爱好者的焊接技术，还能提高他们识别电路图和分析原理图的能力，为日后维修、设计电子产品打下坚实的基础。

完成本作品的主要目的是为了掌握变压器降压、二极管整流、电容滤波、LM317稳压等工作原理初步掌握电路调试方法和电压检测方法。

一、LM317可调稳压直流电源电路功能介绍LM317是应用最为广泛的电源集成电路之一，它不仅具有固定式三端稳压电路的最简单形式，又具备输出电压可调的特点。

此外，还具有调压范围宽、稳压性能好、噪声低、纹波抑制比高等优点。

本产品主要性能参数如下：输出直流电压：1.25-12V DC；输出直流电流：5mA-300mA；芯片内部具有过热、过流、短路保护电路；使用环境温度：-10-+85℃。

我们用万用板设计的LM317可调稳压直流电源电路原理图如下图所示。

LM317可调稳压直流电源电路原理图220VAC市电经变压器T1降压，四个整流二极管D1-D4构成桥式整流，电容C2滤波后，送入LM317第3脚（输入端），第2脚（输出端）输出稳定的直流电压，如下图所示。

直流稳压电源的原理框图和波形变换图LM317第1脚为调整端，调整端与输出端最低的基准电压为1.25V。

调节电位器RP1可改变输出电压。

输出电压的计算公式位：UO=1.25（1+RP1/R2）。

RP1调到0的时候,也就是1脚电压为0V 的时候，输出1.25V。

C1用于滤除由市电引入的干扰电压，C2为滤波电容，滤除整流后的纹波电压，使得电压更加平稳，C3用于旁路基准电压的纹波电压，提高电源的纹波抑制性能，D5，D6是开关二极管，起到保护左右，R1和LED1为电源指示电路,接上220V市电后会亮。

二、LM317可调稳压直流电源电路安装与调试1、根据原理图，列出元器件清单序号名称代号规格数量1 电阻R1 10K 12 电阻R2 220 13 电位器RP1 5K塑柄 14 整流二极管D1-D4 IN4007 45 发光二极管LED1 3MM红色 16 开关二极管D5,D6 IN4148 27 瓷片电容C1 (0.1uf)104 18 电解电容C2 25V/2200UF 19 电解电容C3 25V/10UF 110 电解电容C4 25V/470UF 111 稳压LM317 U1 进口LM317 112 鳄鱼夹大号红黑一对 113 输入电源线带插头接220V 114 输出电源线J1,J2 红黑各30CM 115 变压器T1 220V/12V 116 万能板玻纤板9*15CM 117 拖焊专用铜导线0.5铜导线 118 拖焊专用焊锡凯纳0.8,芯内带松香 219 焊接专用图纸高清原理图A4 12、元件识别与检测本电路使用了电阻、电位器、电容、发光二极管、LM317稳压集成芯片、变压器等元器件构成。

基于LM317的恒流恒压充电电路基于LM317的恒流恒压充电电路本组认为LM317比MC34063A芯片更常用更简易。

固权衡后，以为设计本身服务为原则，采用LM317芯片搭建模块一的恒流恒压主电路。

模块一：用恒流充电以时间来控制通、断电，易造成充不足或过充电；而用恒压充电，当开始充电时，由于电池电压比较低，充电电流过大会对电池有害。

此恒流-恒压充电器对两者取长补短，开始时恒流充电，当电池电压升到某一值时变为恒压充电。

如图电路，开始充电时电池电压较低，不能使VS导通，LM317接成恒流充电形式，充电电流I=1.25/R。

充电一段时间后，电池电压上升到某一值时，VS导通，LM317 1脚通过RP1和VS接地，此时变成恒压充电，充电电压U=1.25［1+（R2/R1）-0.7］，式中R2--RP1取值，R1—（R+R1）取值。

充电电流若很大，可在VD2上并联二极管。

R 承受功率W》1.6/R。

VS尽量选用导通电阻小的单向晶闸管。

使用时选择R阻值，从而确定恒流充电电流，然后调RP1得恒压充电电压，最后调RP2，使VS导通时电池电压应比充电电压低0.2V 左右。

模块二：利用指示灯显示充电电量多少，即利用多谐振荡器将直流电压转换成一定频率的交流电压使得发光二极管有相同频率的闪烁。

经过筛选我们选择了时精确度高、温度稳定度佳，且价格便宜的NE555来搭建振荡电路，而且由于其只需简单的电阻器、电容器，即可完成特定的振荡延时作用以及它的操作电源范围极大，可与TTL，CMOS等逻辑电路配合，其输出端的供给电流大，可直接推动多种自动控制的负载，使得其相对于其他振荡电路更具有优势。

NE555多谐振荡电路如下：多谐振荡器的放电时间常数分别为t PH≈0.7×（R1+R2）×C1t PL≈0.7×R2×C1振荡周期T和振荡频率f分别为T=t PH+t PL≈0.7×（R1+2R2）×C1f=1/T≈1/[0.7×（R1+2R2）×C1]图中Vcc接输入电压，输出端接发光二极管，设计时取时间常数T=0.25，二极管发光频率为4Hz。

LM317 制作可调恒压恒流电源该LM317 可调集成稳压器既能恒压也能恒流。

可用它给试验电路供电、给充电电池或电瓶充电。

交流电源经T 降压，整流、滤波后供给可调集成稳压器LM317 。

恒压输出时：电压分0-5-10-15-20-25-30-35V 共七挡。

由开关sA2 进行粗调，W 进行细调，R3 ～R8 为分压电阻。

恒流输出时：将电流经过R11 的压降作为取样信号，由W 调节控制Q1 的导通，Q1 的 C 极接LM317 的调整端，控制LM317 的输出电压以达到恒流的目的。

无论恒压或恒流输出，W 的活动臂都是向下输出加大，反之减小。

输出有三只接线柱，其中一只为共用，另外两只分别为恒压输出与恒流输出。

由于LM317 本身输出电流较小，在这里用一只3DD15 进行扩流。

输出端的指示由SA4 进行转换(0 ～15 ～45V ，O ～0.15A ～0.75A ～3A) 。

恒流电流I 为0.5A( 取样电阻10 Ω、电压5V) ，若想加大恒流电流1 只需在电压输出端和电流输出端之间接一电阻R(R=5 ÷ I) 即可。

输出指示为一只500 μ A 的85C1 表头( 内阻加附加电阻为150 Ω )SA3 为恒压恒流转换开关。

元器件的选择与调试：电源变压器容量选150VA ，最大输出电流 3.6A 左右。

3DD15 要配200mm 乘以60mm 乘以3mm 的铝板散热器。

W 选WDI3 型多圈线绕电位器。

R3 ～R8 的阻值误差要小于2 % ,R12 ～R15 的阻值误差要小于 1 %。

其他元件无特殊要求。

调试时先将SA2 置于0 ～5V 挡。

SA3 置于恒压挡，SA4 置于15V 挡，W 左旋到底。

在共用与电压两接线柱上接-10W/5 Ω的电阻。

接通电源SA1 后，调节w 至最大，观看输出指示是否为5V ，微调电阻R9 使输出为5V 即可( 低于5V 减小R9 的阻值，高于5V 增大R9 的阻值) 。

图解简易恒流充电器的制作本文介绍的是一只成本低廉、制作方便的恒流充电器。

它可以为除锂电池之外的各种镍氢或镍镉电池充电，采用直流输入方式以适应外场使用，适合遥控设备的发射、接收及点火器充电之用。

本充电器成本仅为几十元，但效果要好于一般的墙上型恒压充电器。

而且它的制作并不需要深厚的电子基础，如果您是一位富有DIY精神的航模入门者，暂时还不想购买动辄千元的全能型充电器，那么您不妨参考本文动手一试。

原理1.图示为本充电器的核心元件：LM317三端可调稳压芯片。

常见的TO220塑料封装形式可以提供1.5A的工作电流，当采用图示的电路连接方式时便成为了一个1A的恒流源，电流的大小不受负载（电池）变化的影响。

2.这是另外一个重要元件：RS-9700温度开关，用于使充电器充满自停。

我们知道，充电过程中充满电的电池温度会升高，所以如果将这个温控开关串联到电路中，当温度升高到一定时电路便会自动切断。

本充电器选用的是40度关断的型号。

建议最高不要超过50度，否则会损伤电池。

所需元件及工具3.图中就是制作本充电器所需的全部元件，见下表：4.好的工具是工作能够顺利进行的保证，制作本充电器要准备一支得心应手的烙铁以及图中的各种相关工具。

外壳的加工5.首先在仪器盒上把所有要开的孔画好，包括安装电流表，选择开关，指示灯，输出端口的孔位等，风扇散热设计了好多大小不一的孔，用打印机在不干胶贴纸上打好再直接贴到盒子上就方便多了。

6.接下来使用电钻开孔，要注意安全。

这一步直接影响到将来充电器的美观，需要找准位置，耐心仔细的进行。

7.电流表和输出端子的安装孔使用锯子和锉刀切割，盒子加工完毕后将毛刺除干净，用洗洁精清洗掉残留的划线。

安装面板8.安装开关，指示灯和散热风扇。

风扇采用螺栓固定，以便于日后拆卸维护。

9.装好了的上部面板，螺丝要锁牢固，不能松动。

的是5V电源，所以要按图示串入一个750欧限流电阻。

使用热缩管套好。

接好。

注意导线要绞起来布好后用扎带固定。
