恒流电源与恒压电源适配器区别

LED串并方式及恒压源、恒流源的选择分析第一局部：根底分析篇考虑选用什么样的LED驱动器，以及LED作为负载采用的串并联方式，合理的配合设计，才能保证LED正常工作。

例如，驱动28盏LED时，可以设想的连接方法有六种。

一种是先串联14个LED〔LED串〕然后并联两条这样串联而成的LED串〔14串联×2并联〕。

除此之外，还有7串联×4并联、4串联×7并联、2串联×14并联、28串联×1并联、1串联×28并联等连接方式。

终究哪种连接方法最正确呢？【附：通常情况下，很多的朋友拿到LED电源，不知道怎么样区分恒压源和恒流源。

拿到一个LED电源，查看铭牌，找到输出电压这个关键参数：如果它的电压标称是一个恒定值，那么是恒压源。

如果是一个围值，那么是恒流源。

例如：有一个电源它的输出电压是12V，我们那么确定这个是恒压源，如果它标称的是30-70V呢，那么这个电源一定是够恒流源。

】1、LED采用全部串联方式要求LED驱动器输出较高的电压〔如图1〕。

当LED的一致性差异较大时，分配在不同的LED两端电压不同，通过每颗LED的电流一样，LED的亮度一致。

图1图2当某一颗LED品质不良短路时，如果采用稳压式驱动〔如常用的阻容降压方式〕，由于驱动器输出电压不变，那么分配在剩余的LED两端电压将升高，驱动器输出电流将增大，导致容易损坏余下的所有LED。

如采用恒流式LED驱动，当某一颗LED品质不良短路时，由于驱动器输出电流保持不变，不影响余下所有LED 正常工作。

当某一颗LED品质不良断开后，串联在一起的LED将全部不亮。

解决的方法是在每个LED两端并联一个稳压管，当然稳压管的导通电压需要比LED的导通电压高，否那么LED就不亮了。

2、LED采用全部并联方式要求LED驱动器输出较大的电流，负载电压较低〔如图3〕。

分配在所有LED 两端电压一样，当LED的一致性差异较大时，而通过每颗LED的电流不一致，LED 的亮度也不同。

如何区分LED开关电源是恒流源还是恒压源
描述
开关电源可以分为恒流源和恒压源，我们普通意义上所指的电源都是指恒压源。

比如实验室里用的稳压源多是指恒压源。

而恒流源在LED照明行业比较常见，LED吸顶灯多数都是通过恒流源来驱动的。

这两种电源是可以区分的。

什么是恒压源
从字面意思来看，电压是恒定的。

在功率范围内，改变负载电路时，输出电压不会随负载的变化而变化，而输出电流会发生变化，这就叫做恒压源。

普通意义上的电源就是指恒压源，恒压源的输出电流会随着负载的变化而变化，而电压恒定。

什么是恒流源
电流是恒定的，在功率范围内，不管负载电路如何变化，输出电流始终是恒定的，而只有输出电压发生变化，这就叫做恒流源。

如何区分恒流源和恒压源
知道了恒流源和恒压源的定义，就很容易区分这两种电源了。

找一个负载电阻接入电源中，在功率范围内，设置好电源的输出后，开始调节负载电阻的阻值。

阻值改变后，如果电流发生变化，而电压不变，则这个电源就是恒压源；阻值改变后，如果电压发生变化，而电流不变，则这个电源就是恒流源。

LED 电源恒流驱动与恒压驱动模式优缺点盘点
在LED 电源的设计研发过程中，工程师们在设计之初所要面临的选择，就是如何在恒流驱动和恒压驱动两个方案中选择最合适的一款。

其实就LED 电源的发展现状来看，这两种模式都是目前市面上比较常见的驱动方式，各自也有相应的优势和缺陷。

本文今天将会就这两种LED 电源的驱动模式来为各位工程师们进行一次优缺点盘点。

首先来看LED 电源的恒压驱动模式，这种驱动方式能够在负载端对输出电压进行采样，线性稳压电源反馈回路就是最典型的恒压控制应用，这一方法也是最早出现的LED 驱动方式。

当一款LED 电源采用了恒压驱动模式时，其控制LED 正向电流方法就是采用LED V-I 曲线，利用一个电压电源和一个整流电阻器来确定产生预期正向电流所需要向LED 提供的电压。

不过，在进行LED 电源的恒压驱动设计过程中，其控制LED 正向电流的方法也有一个明显的缺点，那就是LED 正向电压的任何变化都会导致LED 电流的变化。

在面对这一问题时，目前比较常见的办法就是采用多支路均流技术，该技术可采用集成三极管保持每路LED 电流一致。

这些三极管在相同温度环境下、相同工艺条件生产出来的13 值一样，可以保证每路电流基本一样，其应用示意图如下图所示：
LED 串的均流
然而，LED 个体之间的正向压降变化范围比较大，由VF-IF 曲线可知，VF 的微小变化会引起较大的IF 变化，从而引起亮度的较大变化。

所以采用恒压源驱动不能保证LED 亮度的一致性，并且影响LED 的可靠性、寿命和光。

如何区分LED开关电源是恒流和恒压LED灯的广泛应用为照明提供了更多的可能性。

为了让LED灯稳定工作，必须使用专门的开关电源，其一般分为恒流和恒压两种。

如果您不知道如何区分两者的区别，那么本文将为您提供帮助。

恒压和恒流的定义恒压开关电源可以在其输出端口提供固定的电压，而输出端口的电流取决于负载电阻大小。

恒流开关电源，则可以在不同的载荷下提供相同的电流，而输出电压则会自动调整，以保持稳定。

在LED照明中，恒流驱动电源是常用的电源类型，因为它可以提供稳定的电流来驱动LED灯。

如果使用恒压电源，LED的电流可能会不稳定，从而导致灯炸或损坏。

区分恒流和恒压开关电源下面是一些常见的区分恒流和恒压开关电源的方法：电源规格参数当您购买任何一种开关电源时，规格参数将直接指明其是恒流还是恒压。

恒流开关电源的规格参数将包括输出电流和最大输出电压，而恒压则是包括输出电压和最大输出电流。

外观在大多数情况下，恒流和恒压开关电源从外观上看并无太大区别。

特别的，通常相同品牌的两种不同型号可能外观几乎一模一样。

但是，根据外壳上的标签或印刷手册，可能会指明其是恒流或恒压电源。

适用负载恒流开关电源适用于需要恒定电流的电路或设备，例如LED灯条，发光二极管等。

而恒压电源则适用于需要固定电压的电路或设备，例如计算机设备，移动充电器等。

稳定性和效率恒流电源通常比恒压更稳定。

因为它们提供相同的电流，无论负载如何变化，因此对于驱动LED照明系统来说，更高的稳定性和一致性可以确保更好的长期性能。

另一方面，由于恒流电源需要不断调整输出电压，所以存在一定的电能损耗，在效率方面可能会比恒压慢一些。

总结了解开关电源是恒流还是恒压的方法对于正确购买和使用LED照明系统非常重要。

需要注意的是，从外观上看电源通常不能准确地确定其类型，必须查看规格参数或拆开电源以确定其类别。

总之，对于需要长期稳定工作的LED灯，恒流驱动电源是更好的选择，而恒压开关电源则适用于需要稳定电压的其他设备。

一，LED驱动电源的分类LED是低压发光器件，具有长寿命、高光效、安全环保、方便使用等优点。

对于市电交流输入电源驱动，隔离输出是基于安全规范的要求。

LED驱动电源的效率越高，则越能发挥LED高光效，节能的优势。

同时高开关工作频率，高效率使得整个LED驱动电源容易安装在设计紧凑的LED灯具中。

高恒流精度保证了大批量使用LED照明时的亮度和光色一致性。

随着LED技术的发展，LED的应用已经从传统的小功率便携产品背光拓展至中大功率的室内照明、室外照明及手电筒等应用。

根据驱动电源的不同，LED照明通常可以划分为交流-直流(AC-DC) LED照明、直流-直流(DC-DC) LED照明电源以及电池供电的LED手电筒等不同类型，LED灯具及其功率也各不相同。

市场上典型的LED驱动器包括两类，即线性驱动器和开关驱动器；⑴电阻型驱动器和线性稳压器的区别图1 电阻型与线性驱动器对比在低电流LED应用中，电阻型驱动器尽管成本较低且结构简单，但这种驱动器在低电压条件下，正向电流较低，会导致LED亮度不足，且在负载突降等瞬态条件下，LED可能受损；并且电阻是耗能元件，整个方案的能效较低，见上图示例。

与电阻型驱动器相比，线性驱动器可以提供稳定电流，在宽电压范围下提供恒定亮度，在高输入电压时保护LED，使其免于过驱动，在低输入电压时提供更高的亮度。

线性稳压器的适合手电，手持应急灯，走廊夜灯等小电流应用。

常用IC如L7805,LM317电路等。

⑵采用电容镇流技术利用电容器限制电流可以在很多小功率电路中见到，如电动剃须刀的充电电路、LED玉米灯等。

在市电供电条件下，LED驱动器的最简单实现方法是采用电容器镇流方式，电路如图2所示。

其具有非常低的成本。

图2使用电容镇流的LED驱动器上图左边为阻容降压的典型应用，C1为降压电容，R1为断开电源时C1的泄放电阻，D1为半波整流二极管，D2在市电的负半周为C1提供放电回路，否则电容C1充满电就不工作了，Z1为稳压二极管，C2为滤波电容。

引言：电动汽车上有两个电池，一个是高压动力电池，另外一个是低压蓄电池。

动力电池通过直流充电桩或交流充电桩+OBC充电，蓄电池通过车载DC/DC变换器充电。

前者充电过程中的绝大部分时间里都是恒流充电，后者则大都是恒压充电。

但是，恒流充电可能会调整到恒压充电，恒压充电也可能调整为恒流充电。

这对于不懂开关电源控制的朋友来说，是难以理解其实现原理的。

在充电相关的标准里，提出了限压和限流特性。

譬如在NB/T33001-2018 《电动汽车非车载传导式充电机技术条件》和QC/T 895-2011 《电动汽车用传导式车载充电机》中，都提出了限压、限流特性：a) 充电机在恒流状态下运行时，当输出直流电压超过限压整定值时，应能自动限制其输出电压的增加，转换为恒压充电运行；b) 充电机在恒压状态下运行时，当输出直流电流超过限流整定值时，应能立即进入限流状态，自动限制其输出电流的增加。

在刚过去的春节假期里，周强君奉献了这篇介绍电压环、电流环单环控制及双环控制的文章，希望有益于非开关电源领域的车企的电子工程师们。

——汪进进开关电源中离不开环路设计。

环路影响到开关电源的诸多性能指标，譬如输出纹波，动态特性，稳定性，保护特性，等。

这篇文章将从下面四个方面讲一讲开关电源中的比较常见的双重环路及其应用：1. 单电压环与单电流环2.电压环和电流环的双环竞争3. 电压外环电流内环4. 两种双环控制在车载电源产品中的应用011.单电压环与单电流环闭环就是通过对被控制变量进行负反馈与设定值进行比较，得到他们之间的偏差，然后通过控制偏差，来实现被控变量稳定在设定值附近。

生活中最常见的一个负反馈闭环就是骑自行车，如果我们想走一条直线，而实际往左偏了，就会将车把手往右调整，如果往右偏了，就往左调整。

最后肯定稳定在这条想走的路线的附近。

如果自行车整个过程一直都是向左偏离一个角度，这个就是静差，也叫稳态误差。

如果自行车稳定在设定路线的左右偏差一点，这个就是误差摆幅，有些场景下也叫纹波峰峰值。

恒流充电和恒压充电电路怎样区别
 恒流恒压充电
 恒流恒压充电第一阶段以恒定电流充电；当电压达到预定值时转入第二阶段进行恒压充电，此时电流逐渐减小；当充电电流达到下降到零时，蓄电池完全充满。

这种是目前锂电池最常用的充电方法。

 开关电源的恒压模式和恒流模式
 充电桩之芯作为一种AC/DC电源，它是以恒定电压输出还是以恒定电流输出，这是由充电桩之芯自己决定的吗？为了回答这个问题，我们需要科普一下开关电源的恒压工作模式和恒流工作模式。

 恒压（CV，ConstantVoltage）模式，是指开关电源的输出电压恒定，开关电源的控制环路是电压环在起作用，电压环的给定电压就是电源输出的恒定电压。

恒压模式下的输出电流大小是由负载决定的。

 1，对于单环控制系统，恒压模式下，电压环在工作。

恒流充电与恒压充电随着电子产品的普及和电动汽车的快速发展，电池技术逐渐成为人们关注的焦点。

在电池充电过程中，常见的两种充电方式是恒流充电和恒压充电。

本文将介绍这两种充电方式的原理、特点以及适用场景。

一、恒流充电恒流充电是指在充电过程中，通过控制充电电流的大小来进行充电。

电池在充电初期，其内阻较小，可以承受较大的充电电流。

因此，恒流充电在电池充电初期会以最大充电电流进行充电，直到电池电压逐渐上升至设定的恒压值后，进入恒压充电阶段。

恒流充电的优点在于能够快速充满电池。

通过控制较大的充电电流，电池的充电速度得到了提升。

此外，恒流充电还能够有效延长电池寿命。

在充电初期，电池内阻较小，恒流充电可以更好地激活电池活性物质，提高电池的容量和循环寿命。

然而，恒流充电也存在一些缺点。

首先，由于恒流充电中充电电流较大，容易导致电池的温度升高，从而影响电池寿命和安全性。

其次，恒流充电在接近充电结束时，电池电压上升速度过快，容易造成充电过冲，进而影响电池的寿命和安全性。

二、恒压充电恒压充电是指在充电过程中，通过控制充电电压来进行充电。

当电池电压逐渐上升至设定的恒压值后，充电电压将保持不变，直到充电电流逐渐下降至预设的截止电流为止。

恒压充电的优点在于能够更好地控制电池的充电状态。

通过控制充电电压，可以避免充电过冲，有效延长电池的寿命。

此外，恒压充电还能够较好地适应电池的不同充电需求，保证电池充电的安全性和稳定性。

然而，恒压充电也存在一些局限性。

首先，恒压充电的充电速度相对较慢，无法满足某些场景下的快速充电需求。

其次，恒压充电对电池的功率要求较高，需要更稳定的充电设备和电源。

三、恒流充电与恒压充电的适用场景恒流充电适用于对电池快速充电、时间紧迫的场景。

例如，电动汽车的充电过程中，恒流充电可以更高效地将电池充满，缩短充电时间。

同时，恒流充电也适用于一些需要快速充电的移动设备，如智能手机、平板电脑等。

然而，在进行恒流充电时，需要注意控制充电电流和电池温度，以保证充电的安全性和稳定性。

... 关于LED驱动电源恒压与恒流区别的解析1.恒流电源是电源电压发生变化，而流过负载的电流不变。

恒压电源是流过负载的电流变化时，电源电压不发生变化不要简单的用欧姆定律来理解，电源不是直接接负载，中间都有个电路。

2.所谓恒流/恒压就是在一定范围内输出电流/电压保持恒定。

“恒定”的前提是在一定范围内。

对于“恒流”就是输出电压要在一定范围内，对于“恒压”就是输出电流要在一定范围内。

超出这个范围“恒定”就无法保持。

因此恒压源会设定输出电流档（最大可输出）的参数。

其实电子世界里根本没有“恒定”这个东西，所有电源都有负载调整率（load regulation）这个指标。

以恒压（电压）源为例：随着你负载的加大，输出电压一定是下降的。

3.恒压源和恒流源在定义上的区别：1）恒压源在允许的负载情况下，输出的电压是恒定的，不会随负载的变化而变化。

通常应用于小功率LED模块，小功率LED灯条用的比较多。

恒压源就是我们常说的稳压电源，能保证负载（输出电流）变化的情况下，保持电压不变。

2）恒流源在允许的负载情况下，输出的电流是恒定的，不会随着负载的变化而变化，通常应用在大功率LED和高档小功率产品上。

*如果从寿命上考良的话，恒流源LED驱动比较好一点。

恒流源是在负载变化的情况下，能相应的调整自己的输出电压，使输出电流保持不变。

我们见到的开关电源基本上都是恒压源，而所谓的“恒流型开关电源”则是在恒压源的基础之上，在输出上加一个小阻值的采样电阻，通过反馈到前级去控制来进行恒流控制。

4.如何从电源参数上识别是恒压源还是恒流源呢？可以从电源的label上看：如果他标识的输出电压是一个恒定的值（如Vo=48V），就是恒压源；如果标识的是一个电压范围(如Vo为45~90V)，可以确定这是个恒流源了。

5.恒压源与恒流源的优缺点：恒压源能够为负载提供恒定的电压，理想的恒压源内阻为零，不能短路：恒流源可以为负载提供恒定的电流，理想的恒流源内阻为无穷大，不能开路。

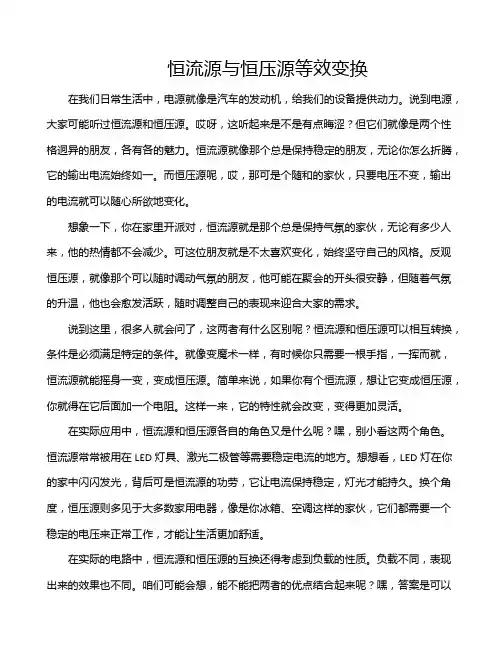

恒流源和恒压源一恒流源和恒压源的基本概念由于历史的原因，我们通常把将电网电能转换为其他规格输出电压的装置叫做电源（Power supply），而实际上从字面意义上理解，只有那些象电池一样的装置才适合被称为电源，我们称为电源的其实是一种电能量的转换装置（Power Converter），广义上讲，包括电厂的发电机太阳能电池板等等都可以被称为电能量转换装置，只是他们具备将诸如机械能热能等其他能量形式转换成为电能的能力，而我们一般指的电能量转换装置或者说电源是限于只在电能范围内的能量转换，在过于的几十年中，输出电压规格之间的转换占了主导地位，如将220V 的电网交流电压转换为48V的直流输出电源，将48V电压的直流电源转换为输出12V 5V 3.3V等输出电压的电源，学名将这些电源称为直流稳压电源，所说的“直流稳压”是指这些电源的输出形式，当然也有被称为逆变电源的交流输出电源，以及输出频率可变的变频器等等，他们共同的特点是控制输出电压的输出形式，而根据负载的特点提供一定的电流，如果输出电压是一定的，一般可将这些能量转换器成为“恒压源”，对于后级负载而言他们具有能量源的特点，这个能量源的输出电压是恒定不变的，所谓恒定不变是指不论整个能量供应和消耗系统的其他参数如何变化以及外部不可避免地引入一些干扰，比如电源的输入电压波动、负载特性波动、雷击浪涌的干扰，这个输出电压都是恒定不变的。

恒流源的特点与恒压源完全可以类比，因为也被叫做直流稳流电源，它将其他电能形式转换为恒定电流输出的形式，而基本不受其他参数或干扰的影响。

二、恒流源的应用场合和发展前景工业技术的发展，很早就有了对恒流源的需求，最典型的就是电池应用和管理，必须采用恒流源来对其充电，电流流入电池的形式，导致这种电源被形象地称为充电器，充电器的应用范围由于各种电池如汽车电池、手机电池的广泛应用而广泛发展，有大到几十千瓦小到几十豪瓦的充电器，甚至更加广泛。
