恒流和恒压电源有什么区别？
深圳市森树强电子科技有限公司
1、恒流电源
恒流电源也称为稳流电源，顾名思义就是输出电流恒定的意思。
恒流电源
的输出特性曲线与恒压电源的相反。
被控制参数是输出电流，因变量为依从电压。
对于12V、2A电源，正常“工作范围”从0欧姆（短路）到6欧姆，在这
个负载范围中输出电流保持不变。
负载电阻大于6欧姆时，进入依从限压保护区。
恒流电源认为是过压情况。
一般认为这个区域是非工作保护区域，在此区
域内的输出电压没有明确定义。
2、恒压电源
恒压既为输出电压恒定不变。
对于12V、2A的电源，恒压电源的正常工作
范围的负载电阻从无穷大（开路）到6欧姆。
在这个范围内，负载电流2A或
者更小。
在这个“工作范围”内，电压保持12V不变。
负载电阻小于6欧姆时，开关电源将进入限流工作区。
在恒压电源中，这称为为过载情况。
输出电压将
随着负载电阻变化到零（短路）而减小到零。
输出电流限定在某个安全的最大值，然而一般认为这个区域是非工作区，限流特性没有特别说明。
恒压电源又叫稳压电源，要求输出电压值固定，不随负载、输入电压等外
部工作条件而变化。
同时对电源的最大输出电流、最大输出功率、工作效率、
输出电压稳定度（漂移）、纹波系数、电磁兼容EMC特性、温度效应、噪声、
阻抗特性等都有特定的要求。
恒流源与恒压源的对比说明1、恒流高压直流电源简称“恒流源”，它其实是一种“电流源”；即电源输出电流的大小与负载的大小无关，其主控量是“电流”。
该电源应用在电除尘器上，与“电压源”相比具备很多优点：其一是该电源在电除尘器上的供电特性呈“正反馈”工作，即电源输出电功率大小与除尘器所需电功率大小成正比关系；如当除尘器某时刻粉尘浓度变大，要除尘器保持除尘效率不变则需要给除尘器供电的高压电源在该时刻同步增大输出功率；正由于恒流源输出电流恒定，而输出电压随负载大小变化而变化，当粉尘浓度变大时，则恒流电源输出电压也同步增大，所反应在除尘器上即电源输出电功率是同步增大。
而正是由于恒流电源对除尘器来说是正反馈工作，所以该电源适应工况能力强，运行稳定，且能长期保持高沉积效率。
其二是该电源输出波形无畸变（该电源主要采用L-C回路来实现由电压源到电流源的变换），能提高除尘器的运行电压、电流水平，提高除尘器的工作效率；由于除尘器机械特性（极间距、极线形式、极板形式等）在除尘器安装好后是一定的，则对该除尘器来说无能采用何种电源其击穿电压（峰值电压）也是一定的，在同样的峰值电压下，那么输出波形无畸变的电源相对于波形有畸变的电源来说其工作电压（平均电压）肯定要高些。
其三是该电源由于是一种电流源，故能承受瞬态、稳态的短路情况；且采用模块式并联结构，其可靠性更高，操作简单、维修方便。
2、硅整流高压电源简称“恒压源”，它是采用控制可控硅导通角来改变输出电压的大小，是一种电压源。
该电源目前是国内及国际广泛采用的电除尘高压直流电源，其用单片机控制技术已经相当成熟；在工况较稳定的场合得到广泛的使用。
大大节省用户成本。
3、该两种电源是目前应用在静电除尘领域的主要电源产品，在应用场合来讲各有有缺点；恒流高压直流电源在额定容量较大时（特别是输出电流大于600mA）成本很高，而且显得较为笨重，缺乏价格竞争优势；硅整流高压直流电源在大容量时具备明显成本优势时，随着容量的增大其价格增加较为缓和；具备较强的价格优势。
充电模式的分类工作原理充电模式指的是电池充电过程中所采用的工作方式，通常根据电池的特性和使用环境的不同，可以将充电模式分为恒流充电、恒压充电、均衡充电和快速充电四种。
1. 恒流充电模式（Constant Current Charging）：在电池电压低于设定值时，充电器会向电池提供一定电流，使电池电流达到预定的值，并维持在这个值上。
这种充电模式可以有效地将电流注入电池，提高充电效率。
恒流充电模式的工作原理是通过充电器内部的充电模块来控制输出电流。
当电池电压低于设定值时，充电模块会调整输出电流以达到恒流状态，保持充电效果。
2. 恒压充电模式（Constant Voltage Charging）：在电池电压达到设定值后，充电器会将输出电压保持在该设定值上，同时不断减小输出电流，直到最终停止充电。
这种充电模式可以保证电池充电至额定电压，避免电池电压过高而导致损坏。
恒压充电模式的工作原理是通过充电器内部的充电模块来控制输出电压。
当电池电压达到设定值后，充电模块会将输出电压保持不变，并逐渐减小输出电流，直到充电终止。
3. 均衡充电模式（Balancing Charging）：在多个电池串联的情况下，电池之间的电量分布可能存在差异，均衡充电模式可以通过调整充电电流，将电池之间的电量差异逐渐减小，达到均衡充电的效果。
均衡充电模式的工作原理是通过充电器内部的均衡电路来监测电池的电压和电流，并根据电池之间的差异来调整充电电流。
当充电电流通过电池串联时，均衡电路可以实现对电池的均衡充电。
4. 快速充电模式（Fast Charging）：为了缩短充电时间，提高充电效率，快速充电模式可以采用更大的电流进行充电，以加快电池容量的恢复速度。
快速充电模式的工作原理是通过充电器内部的充电模块来提供更大的充电电流。
通常快速充电器会根据电池的特性和充电环境的要求，进行电流的调整和控制，以达到快速充电的目的。
总结起来，充电模式的分类是根据电池的特性和使用环境的不同，通过充电器内部的充电模块来实现的。
恒压充电名词解释1. 恒压充电的概念恒压充电是一种充电方式，其原理是在充电过程中保持充电电压不变，将电池或其他充电对象以恒定电压进行充电。
相比于恒流充电，恒压充电能够更好地控制充电速度和充电电压，从而更精确地控制电池的充电状态和充电效率。
2. 恒压充电的原理恒压充电的基本原理是通过电流和电压之间的关系来实现。
当电池处于放电状态时，电池的电压会下降，而当充电电压超过电池电压时，电池会开始充电。
充电过程中，充电器会保持输出电压恒定，当充电电压等于充电器输出电压时，电流开始下降，直至达到充电终止条件。
3. 恒压充电与恒流充电的区别恒压充电与恒流充电是两种不同的充电方式。
恒流充电是在充电过程中保持充电电流不变，而恒压充电则是保持充电电压恒定。
其主要区别体现在以下几个方面：•控制参数不同：恒流充电是通过控制电流来实现，恒压充电则是通过控制电压来实现。
•充电方式不同：恒流充电通常用于对电池的快速充电，而恒压充电则适用于对电池的慢充和浮充。
•充电过程不同：恒流充电在开始时电压较低，随着充电进行电压逐渐上升；恒压充电则是在开始时电压较高，直到电流下降到一定程度时充电结束。
4. 恒压充电的优势和应用恒压充电相比其他充电方式有以下优势：•充电电流可控：恒压充电方式可以根据需要来控制充电电流的大小，从而更好地满足充电需求。
•充电电压稳定：通过保持充电电压恒定，可以避免充电电压波动对电池造成的损害。
•充电效率高：恒压充电可以更精确地控制电池的充电状态，提高充电效率，延长电池使用寿命。
恒压充电在各个领域都有广泛的应用，包括但不限于以下方面：•电子设备充电：恒压充电可以用于智能手机、平板电脑、笔记本电脑等电子设备的充电，以保证充电过程中电池的安全性和可靠性。
•电动车充电：电动车的充电过程中也可以采用恒压充电方式，以便更好地控制电动车电池的充电效果和充电时间。
•太阳能充电：太阳能发电系统中，恒压充电可以用于太阳能电池板的充电，确保充电电压稳定，提高充电效率。
如何区分LED开关电源是恒流和恒压LED灯的广泛应用为照明提供了更多的可能性。
为了让LED灯稳定工作，必须使用专门的开关电源，其一般分为恒流和恒压两种。
如果您不知道如何区分两者的区别，那么本文将为您提供帮助。
恒压和恒流的定义恒压开关电源可以在其输出端口提供固定的电压，而输出端口的电流取决于负载电阻大小。
恒流开关电源，则可以在不同的载荷下提供相同的电流，而输出电压则会自动调整，以保持稳定。
在LED照明中，恒流驱动电源是常用的电源类型，因为它可以提供稳定的电流来驱动LED灯。
如果使用恒压电源，LED的电流可能会不稳定，从而导致灯炸或损坏。
区分恒流和恒压开关电源下面是一些常见的区分恒流和恒压开关电源的方法：电源规格参数当您购买任何一种开关电源时，规格参数将直接指明其是恒流还是恒压。
恒流开关电源的规格参数将包括输出电流和最大输出电压，而恒压则是包括输出电压和最大输出电流。
外观在大多数情况下，恒流和恒压开关电源从外观上看并无太大区别。
特别的，通常相同品牌的两种不同型号可能外观几乎一模一样。
但是，根据外壳上的标签或印刷手册，可能会指明其是恒流或恒压电源。
适用负载恒流开关电源适用于需要恒定电流的电路或设备，例如LED灯条，发光二极管等。
而恒压电源则适用于需要固定电压的电路或设备，例如计算机设备，移动充电器等。
稳定性和效率恒流电源通常比恒压更稳定。
因为它们提供相同的电流，无论负载如何变化，因此对于驱动LED照明系统来说，更高的稳定性和一致性可以确保更好的长期性能。
另一方面，由于恒流电源需要不断调整输出电压，所以存在一定的电能损耗，在效率方面可能会比恒压慢一些。
总结了解开关电源是恒流还是恒压的方法对于正确购买和使用LED照明系统非常重要。
需要注意的是，从外观上看电源通常不能准确地确定其类型，必须查看规格参数或拆开电源以确定其类别。
总之，对于需要长期稳定工作的LED灯，恒流驱动电源是更好的选择，而恒压开关电源则适用于需要稳定电压的其他设备。
恒流充电与恒压充电随着电子产品的普及和电动汽车的快速发展，电池技术逐渐成为人们关注的焦点。
在电池充电过程中，常见的两种充电方式是恒流充电和恒压充电。
本文将介绍这两种充电方式的原理、特点以及适用场景。
一、恒流充电恒流充电是指在充电过程中，通过控制充电电流的大小来进行充电。
电池在充电初期，其内阻较小，可以承受较大的充电电流。
因此，恒流充电在电池充电初期会以最大充电电流进行充电，直到电池电压逐渐上升至设定的恒压值后，进入恒压充电阶段。
恒流充电的优点在于能够快速充满电池。
通过控制较大的充电电流，电池的充电速度得到了提升。
此外，恒流充电还能够有效延长电池寿命。
在充电初期，电池内阻较小，恒流充电可以更好地激活电池活性物质，提高电池的容量和循环寿命。
然而，恒流充电也存在一些缺点。
首先，由于恒流充电中充电电流较大，容易导致电池的温度升高，从而影响电池寿命和安全性。
其次，恒流充电在接近充电结束时，电池电压上升速度过快，容易造成充电过冲，进而影响电池的寿命和安全性。
二、恒压充电恒压充电是指在充电过程中，通过控制充电电压来进行充电。
当电池电压逐渐上升至设定的恒压值后，充电电压将保持不变，直到充电电流逐渐下降至预设的截止电流为止。
恒压充电的优点在于能够更好地控制电池的充电状态。
通过控制充电电压，可以避免充电过冲，有效延长电池的寿命。
此外，恒压充电还能够较好地适应电池的不同充电需求，保证电池充电的安全性和稳定性。
然而，恒压充电也存在一些局限性。
首先，恒压充电的充电速度相对较慢，无法满足某些场景下的快速充电需求。
其次，恒压充电对电池的功率要求较高，需要更稳定的充电设备和电源。
三、恒流充电与恒压充电的适用场景恒流充电适用于对电池快速充电、时间紧迫的场景。
例如，电动汽车的充电过程中，恒流充电可以更高效地将电池充满，缩短充电时间。
同时，恒流充电也适用于一些需要快速充电的移动设备，如智能手机、平板电脑等。
然而，在进行恒流充电时，需要注意控制充电电流和电池温度，以保证充电的安全性和稳定性。
... 关于LED驱动电源恒压与恒流区别的解析1.恒流电源是电源电压发生变化，而流过负载的电流不变。
恒压电源是流过负载的电流变化时，电源电压不发生变化不要简单的用欧姆定律来理解，电源不是直接接负载，中间都有个电路。
2.所谓恒流/恒压就是在一定范围内输出电流/电压保持恒定。
“恒定”的前提是在一定范围内。
对于“恒流”就是输出电压要在一定范围内，对于“恒压”就是输出电流要在一定范围内。
超出这个范围“恒定”就无法保持。
因此恒压源会设定输出电流档（最大可输出）的参数。
其实电子世界里根本没有“恒定”这个东西，所有电源都有负载调整率（load regulation）这个指标。
以恒压（电压）源为例：随着你负载的加大，输出电压一定是下降的。
3.恒压源和恒流源在定义上的区别：1）恒压源在允许的负载情况下，输出的电压是恒定的，不会随负载的变化而变化。
通常应用于小功率LED模块，小功率LED灯条用的比较多。
恒压源就是我们常说的稳压电源，能保证负载（输出电流）变化的情况下，保持电压不变。
2）恒流源在允许的负载情况下，输出的电流是恒定的，不会随着负载的变化而变化，通常应用在大功率LED和高档小功率产品上。
*如果从寿命上考良的话，恒流源LED驱动比较好一点。
恒流源是在负载变化的情况下，能相应的调整自己的输出电压，使输出电流保持不变。
我们见到的开关电源基本上都是恒压源，而所谓的“恒流型开关电源”则是在恒压源的基础之上，在输出上加一个小阻值的采样电阻，通过反馈到前级去控制来进行恒流控制。
4.如何从电源参数上识别是恒压源还是恒流源呢？可以从电源的label上看：如果他标识的输出电压是一个恒定的值（如Vo=48V），就是恒压源；如果标识的是一个电压范围(如Vo为45~90V)，可以确定这是个恒流源了。
5.恒压源与恒流源的优缺点：恒压源能够为负载提供恒定的电压，理想的恒压源内阻为零，不能短路：恒流源可以为负载提供恒定的电流，理想的恒流源内阻为无穷大，不能开路。
锂电池的正确使用方法
1、恒流充电：恒流充电又被称为恒流恒压充电，采用的稳压稳流的充电电路，可以完成精确的充电，可以将电压调整到相应的标准电压，达到最大的充电效率，同时保证安全性和稳定性。
2、恒压充电：恒压充电是指将电池的充电电压维持在一个稳定的水平，而电流的值可以在一定范围内变动，直到充电电流到达一定值，以实现电池的充电过程。
3、恒流恒压相结合充电：恒流恒压相结合充电将恒流和恒压的充电方式结合在一起，电压在一定的范围内可以随时调节，可以有效的提高充电性能，这种组合充电法非常适合用于锂电池的充电。
4、浮充充电：浮充充电是指在充电过程中电池的电压将根据充电电流的大小而变化，而电压的变化将决定充电电流的大小，使得充电电压和电流能够在一定范围内不断调节。
5、常规充电法：这种充电法是目前最常用的充电方式，尤其是那些容量较小的电池，采用这种充电方式，会提高充电的效率和精准度，同时可以很好的保护电池的使用寿命。

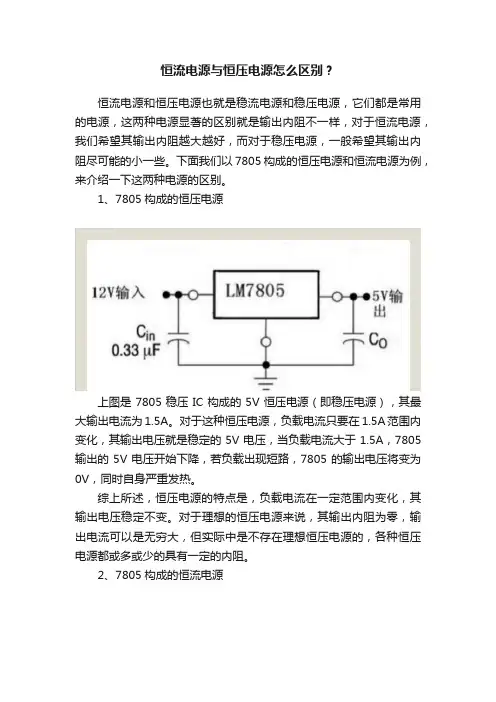

恒流电源与恒压电源怎么区别？
恒流电源和恒压电源也就是稳流电源和稳压电源，它们都是常用的电源，这两种电源显著的区别就是输出内阻不一样，对于恒流电源，我们希望其输出内阻越大越好，而对于稳压电源，一般希望其输出内阻尽可能的小一些。
下面我们以7805构成的恒压电源和恒流电源为例，来介绍一下这两种电源的区别。
1、7805构成的恒压电源
上图是7805稳压IC构成的5V恒压电源（即稳压电源），其最大输出电流为1.5A。
对于这种恒压电源，负载电流只要在1.5A范围内变化，其输出电压就是稳定的5V电压，当负载电流大于1.5A，7805输出的5V电压开始下降，若负载出现短路，7805的输出电压将变为0V，同时自身严重发热。
综上所述，恒压电源的特点是，负载电流在一定范围内变化，其输出电压稳定不变。
对于理想的恒压电源来说，其输出内阻为零，输出电流可以是无穷大，但实际中是不存在理想恒压电源的，各种恒压电源都或多或少的具有一定的内阻。
2、7805构成的恒流电源
上图是采用7805构成的恒流电源，流过负载RL的电流可由电阻R设定，假设R取值为50Ω，则在一定范围内，不论RL的阻值是多大，流过RL的电流始终为100mA，即使RL为0Ω，这个恒流电源输出的电流仍为100mA，只有改变电阻R的阻值，其输出电流才会发生变化。
恒流电源的特点是，在一定范围内，不论负载电阻如何变化，恒流电源输出的电流始终是恒定的（其输出电压会随着负载而变化）。
对于理想的恒流电源，其输出内阻为无穷大，实际中的恒流电源内阻不可能为无穷大，但总是希望其输出内阻尽可能的大一些。
恒压电源与恒流电源的定义与区别恒压电源与恒流电源的定义与区别大家可能偶尔会听到，我的电源是恒压的，我的电源是恒流的，电源适配器不都一样吗，这两个到底是什么区别？为什么会有这样的区分？联运达为大家介绍一下。
一、恒压电源是指在允许负载的情况下，输出电压是恒定的，不会随着负载的变化而变化。
比较常见的是为小功率LED光条就是用的恒压电源，也是大家常说的稳压电源。
蓄电池、干电池都可以看做是恒压电源，只不过因为转化的原因，稳压性能比较差一些。
举个例子说明一下：如果一个恒压电源的空载输出为12V，电阻为12Ω，将电阻接到电源正负极，根据欧姆定律计算，电流为1A。
这个时候我们将电路中的电阻增加一个，电阻变成了24Ω，如果不是电源不是恒压的，那么正常情况电路中的电流应该是0.5A，那么是恒压电源呢，根据电阻的增加，电压一直保持不变，始终是12V，电流会相应增加，这个时候电流变为了2A。
大家平时的家庭用电也是差不多的一个情况，恒压电源相当于家里的市电220V。
家用电器的使用情况来说明，比如看着电视、开着灯、用着电暖炉，它们的电流可能不一样，但是外接的电压都是220V。
大家每增加一个用电器就相当于增加了电流，电压不变，功率也会相应增高，用电度数自然不会少，所以大家在家用电的时候可以尽量少开一些电器，节约电力资源。
二、恒流电源是指在允许负载的情况下，输出电流是恒定的，不会随着负载变化而变化。
相对来说恒流电源应用没有恒压那么广，咱们平时广场或者酒店采用的那种大功率LED泛光灯就是恒流电源驱动的。
恒流电源主要用于保护电子产品不会因为电压变化而损坏。
举个例子：一个恒定电流1A，最高输出达到12V的一个恒流电源，电路中的电阻可以从0～12Ω变化，但是它的电流始终会保持不变，为1A。
当电阻超过12Ω时，进入限压保护，恒流电源会认为是非工作保护区而拒绝工作。
大家平时可能恒流电源情况比较少不好理解，联运达给大家做个简单的比喻，方便大家理解。
恒压源与恒流源的区别介绍
恒压源电路简介
在电路当中常常会用到输出恒定电压的电源，在电子线路中保证电压恒定的部分叫做恒压源，属于电源的一种。
一种恒压源电路，具有输入端、输出端、用于产生具有波电压的恒压的恒压源单元、和用于消除波电压以便在输出端输出没有波电压的恒压的波消除电路单元，所述波消除电路单元包括连接在所述恒压源单元和所述输出端之间的电阻器。
波电压检测电路单元，用于检测所述波电压并根据所检测的波电压输出信号。
常用的恒压源
开关电源
开关电源属于高频，是目前最主流的电源，功率从几瓦到几千瓦。
利用的原理是用脉冲去控制开关管的通断，有规律的反复开关，所以叫开关电源。
不管是反激、正激、半桥、全桥等都是这个原理。
线性电源。
恒压源和恒流源符号
【原创版】
目录
1.恒压源和恒流源的定义与特点
2.恒压源和恒流源的符号表示
3.恒压源和恒流源在电路中的应用
4.恒压源和恒流源的区别与联系
正文
一、恒压源和恒流源的定义与特点
恒压源和恒流源是电路中两种基本的电源，它们的特点是在输出电流或电压不变的情况下，能够为电路提供稳定的能量。
恒压源是指在输出端能够提供恒定电压的电源，其输出电压不随负载电流的变化而改变。
恒流源则是指在输出端能够提供恒定电流的电源，其输出电流不随负载电压的变化而改变。
二、恒压源和恒流源的符号表示
在电路图中，恒压源和恒流源的符号表示有一定的区别。
恒压源的符号为一个长方形，长方形上面带有一个“+”号，表示输出正电压；长方形下面带有一个“-”号，表示输出负电压。
恒流源的符号为一个长方形，长方形左边带有一个短线，表示输出正电流；长方形右边带有一个长线，表示输出负电流。
三、恒压源和恒流源在电路中的应用
恒压源和恒流源在电路中有广泛的应用，它们可以为电路提供稳定的电压或电流，使得电路能够正常工作。
在实际电路中，恒压源和恒流源常常与其他电子元件组合使用，如与电阻、电容、电感、二极管、晶体管等组成各种不同的电路，从而实现不同的功能。
四、恒压源和恒流源的区别与联系
恒压源和恒流源的区别主要在于它们输出的电压或电流是否恒定。
恒压源输出的是恒定电压，而恒流源输出的是恒定电流。
然而，它们之间也有一定的联系。
当恒压源和恒流源的负载电阻为零时，它们可以等效为一个理想的电压源或电流源，因为它们的输出电压或电流可以无限大。
恒压源与恒流源的区别介绍描述恒压源电路简介在电路当中常常会用到输出恒定电压的电源，在电子线路中保证电压恒定的部分叫做恒压源，属于电源的一种。
一种恒压源电路，具有输入端、输出端、用于产生具有波电压的恒压的恒压源单元、和用于消除波电压以便在输出端输出没有波电压的恒压的波消除电路单元，所述波消除电路单元包括连接在所述恒压源单元和所述输出端之间的电阻器。
波电压检测电路单元，用于检测所述波电压并根据所检测的波电压输出信号。
常用的恒压源开关电源开关电源属于高频，是目前最主流的电源，功率从几瓦到几千瓦。
利用的原理是用脉冲去控制开关管的通断，有规律的反复开关，所以叫开关电源。
不管是反激、正激、半桥、全桥等都是这个原理。
线性电源线性电源属于低频，它的线性电源很简单，就一个变压器利用匝数比的原理。
然后在用桥式整流得出所需要的电压。
虽然这种电源存在输出功率小、体积大的缺点，但是它的纹波小、干扰小，所以很多数字产品还是在用。
恒压源电路的优缺点优点：能够对负载输出恒定电压的电源，理想的恒压电源的内阻为零。
缺点：使用时不能短路。
恒压源电路原理及其电路图恒压源是其输出电流改变时，其端电压保持稳定，而理想的恒压源为不因负载（输出电流）变化而改变，不因输入电压变动而改变，不因环境温度变化而改变，内阻r等于零。
恒压源是其输出电流改变时，其端电压亦不变，而保持稳定，而理想的恒压源为：（1）不因负载（输出电流）变化而改变；（2）不因输入电压变动而改变；（3）不因环境温度变化而改变；（4）内阻r等于零。
恒压源之电路符号如下图所示。
理想的恒压源，其内阻r等于零，使电压降等于零，令其电压可以全部输出至负载。
但实际的恒压源皆有内阻r存在。
以正向偏压B-E接面做成的恒压源如下图所示。
因VBE电压受IB变化影响很微，大约导通后便保持0.7V不变，将B-C短路，可近似一只二极管利用多只晶体三极管，部份将B-C短路成二极管，而一只作为射极跟随器，以推动输出。
充电保护原理一、概述随着移动设备的普及，充电保护已经成为了一个非常重要的问题。
在充电时，如果没有正确的保护措施，可能会导致电池过度充电、过放等问题，从而影响设备的使用寿命和安全性。
因此，对于充电保护原理的了解和掌握显得尤为重要。
二、充电保护原理1. 电池基本原理在了解充电保护原理之前，需要先了解一下电池的基本原理。
电池是一种将化学能转化为电能的装置。
它由正极、负极和介质组成。
当正负极之间连接上导线时，通过化学反应产生的离子流动就会形成一个闭合回路，从而产生了电流。
2. 充电方式目前主要有两种充电方式：恒流充电和恒压充电。
（1）恒流充电恒流充电是指在整个充电过程中，通过控制输入端口输出的恒定直流电流来进行充电。
由于不同型号的锂离子电池具有不同容量和内阻等特性，在进行恒流充电时需要根据实际情况进行调整。
（2）恒压充电恒压充电是指在充电过程中，当电池电压达到一定值时，将充电器输出的电压保持不变，通过控制输出的电流来进行充电。
与恒流充电相比，恒压充电更加安全，能有效避免过度充电的问题。
3. 充电保护原理在进行充电时，需要对锂离子电池进行保护。
主要包括以下几个方面：（1）过流保护当输入端口输出的直流电流超过设定值时，需要立即停止充电，并给出警报提示。
这样可以避免因为过度放热而引起的火灾等安全问题。
（2）过压保护当锂离子电池的正极和负极之间的电压超过设定值时，需要立即停止充电，并给出警报提示。
这样可以避免因为过度放热而引起的火灾等安全问题。
（3）欠压保护当锂离子电池的正极和负极之间的电压低于设定值时，需要立即停止使用，并给出警报提示。
这样可以避免因为欠压引起的电池损坏等问题。
（4）过温保护当锂离子电池的温度超过设定值时，需要立即停止使用，并给出警报提示。
这样可以避免因为过度放热而引起的火灾等安全问题。
（5）短路保护当输入端口和输出端口之间出现短路时，需要立即停止使用，并给出警报提示。
这样可以避免因为短路引起的电池损坏等问题。
充电电路原理充电电路是指用来给电池或者其他充电设备充电的电路，其原理主要包括充电方式、充电特性和充电控制等方面。
在现代电子设备中，充电电路的设计和应用已经变得非常普遍，因此了解充电电路的原理对于工程师和电子爱好者来说非常重要。
首先，我们来看一下充电方式。
常见的充电方式包括恒流充电、恒压充电和三级充电等。
恒流充电是通过控制充电电流来实现的，当电池电压低于设定值时，充电电流会保持恒定直到电池电压达到设定值为止。
恒压充电则是通过控制充电电压来实现的，当电池电压接近设定值时，充电电压会保持恒定直到充电电流下降到设定值为止。
三级充电则结合了恒流充电和恒压充电的特点，先以恒流方式充电，然后转换为恒压方式充电，最后进行浮充充电以保持电池的满电状态。
其次，充电特性也是充电电路设计中需要考虑的重要因素。
不同类型的电池具有不同的充电特性，例如锂电池、铅酸电池、镍氢电池等。
对于锂电池而言，其充电特性包括充电电压、充电温度、充电速率等，而对于铅酸电池来说，其充电特性则包括充电电压、充电温度、充电容量等。
了解电池的充电特性可以帮助我们设计出更合理、更有效的充电电路。
最后，充电控制也是充电电路设计中的关键部分。
充电控制包括充电过程的监测、保护和调节等功能。
在充电过程中，需要监测电池的电压、电流、温度等参数，以确保充电过程安全可靠。
同时，还需要对充电电路进行保护，防止过充、过放、短路等情况的发生。
此外，充电控制还包括对充电电路的调节，可以根据电池的状态和环境条件进行充电电流、电压的调整，以提高充电效率和延长电池寿命。
总之，充电电路的原理涉及到充电方式、充电特性和充电控制等多个方面，对于电子工程师和电子爱好者来说，了解充电电路的原理是非常重要的。
只有深入理解充电电路的原理，才能设计出更加安全、高效的充电电路，满足不同电池的充电需求，促进电子设备的发展和应用。
充电模式的分类工作原理恒流充电模式是指在充电过程中，充电电流保持不变。
充电器根据电池的电流特性和需要，通过调整内部电路，使充电时的电流始终保持在一个固定值。
在初始阶段，电池的电压较低，充电器的输出电压较高，使电池可以以最大电流进行充电。
随着电池电压的升高，充电器会逐渐降低输出电压来维持恒流充电。
恒压充电模式是指在充电过程中，充电器输出的充电电压保持不变，电流根据电池的需要自行变化。
当电池电压较低时，充电器会提供较大的电流以加快充电速度，并将电池的电压提升到预设的恒定电压。
一旦电池的电压达到设定值，充电器会自动降低输出电流，并保持恒定的电压，直到充电完成。
负阻充电模式是一种特殊的充电方式，其原理是通过驱动充电器的输出电流与电池的放电过程相反，从而实现充电。
电池放电时产生的电流经过充电器的反向驱动，使电池进行充电。
这种充电方式一般用于电池组装后的首次充电，以修复电池中可能存在的电势差。
不同的充电模式适用于不同类型的电池和充电需求。
恒流充电适用于电容电池、镍镉电池和铅酸电池等，它可以快速充电并保持较高的充电效率。
恒压充电适用于锂离子电池、锂聚合物电池和镍氢电池等，充电过程中可以提高电池的使用寿命和安全性。
负阻充电主要用于首次充电，以修复电池中的电势差，防止充电器输出电流过大导致电池过热。
在现代充电技术中，往往采用智能充电器来实现不同的充电模式。
智能充电器能够通过测量电池的电压、电流和温度等参数，根据预设的充电模式来调整输出电流和电压，以达到最佳的充电效果。
同时，智能充电器还具备过充保护、过流保护、逆流保护等安全功能，确保充电过程的稳定性和安全性。
总之，充电模式的分类是根据充电的方式和工作原理进行的，包括恒流充电、恒压充电和负阻充电等。
不同的充电模式适用于不同类型的电池和充电需求，通过智能充电器来实现最佳的充电效果和安全性。
恒流充电和恒压充电电路怎样区别
恒流恒压充电
恒流恒压充电第一阶段以恒定电流充电；当电压达到预定值时转入第二阶段进行恒压充电，此时电流逐渐减小；当充电电流达到下降到零时，蓄电池完全充满。
这种是目前锂电池最常用的充电方法。
开关电源的恒压模式和恒流模式
充电桩之芯作为一种AC/DC电源，它是以恒定电压输出还是以恒定电流输出，这是由充电桩之芯自己决定的吗？为了回答这个问题，我们需要科普一下开关电源的恒压工作模式和恒流工作模式。
恒压（CV，ConstantVoltage）模式，是指开关电源的输出电压恒定，开关电源的控制环路是电压环在起作用，电压环的给定电压就是电源输出的恒定电压。
恒压模式下的输出电流大小是由负载决定的。
1，对于单环控制系统，恒压模式下，电压环在工作。
