LED发光原理

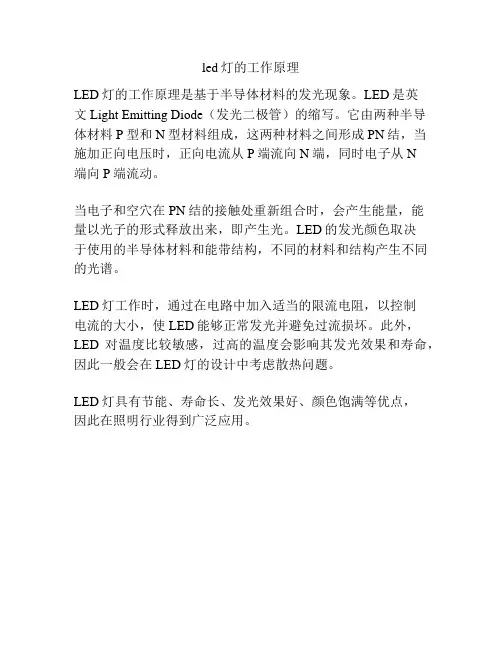

led灯的工作原理
LED灯的工作原理是基于半导体材料的发光现象。

LED是英
文Light Emitting Diode（发光二极管）的缩写。

它由两种半导体材料P型和N型材料组成，这两种材料之间形成PN结，当施加正向电压时，正向电流从P端流向N端，同时电子从N
端向P端流动。

当电子和空穴在PN结的接触处重新组合时，会产生能量，能
量以光子的形式释放出来，即产生光。

LED的发光颜色取决
于使用的半导体材料和能带结构，不同的材料和结构产生不同的光谱。

LED灯工作时，通过在电路中加入适当的限流电阻，以控制
电流的大小，使LED能够正常发光并避免过流损坏。

此外，LED对温度比较敏感，过高的温度会影响其发光效果和寿命，因此一般会在LED灯的设计中考虑散热问题。

LED灯具有节能、寿命长、发光效果好、颜色饱满等优点，
因此在照明行业得到广泛应用。

led发光工作原理
LED（Light Emitting Diode），即发光二极管，是一种能够将
电能转化为光能的电子器件。

LED的发光工作原理主要包括
晶体管效应和发射辐射效应。

1. 晶体管效应：LED是由半导体材料构成的，最常用的是砷
化镓（GaAs）、氮化镓（GaN）等。

在材料中，掺杂有少量
的杂质，形成了N型和P型区域。

当施加电压使两个区域连
接时，会形成一个PN结。

在正向偏置时，电子从N型区域向
P型区域迁移，空穴从P型区域向N型区域迁移。

当电子与空穴在PN结相遇时，会发生复合作用，电子的能量以光子的形
式释放出来，产生光。

2. 发射辐射效应：在发光的过程中，与材料内部不受控制的复合作用相对应，还有受控制的辐射作用。

当电子从N型区域
向P型区域迁移时，由于PN结的特殊结构和材料的能带结构，使得电子的能级会降低，形成能带差。

当电子与空穴结合时，电子的能级下降，动能减小，能级差会以光子的形式释放出来，产生发光。

总结来说，LED的发光工作原理基于半导体材料的PN结特性，在正向电压下，电子和空穴在PN结相遇并复合时会释放能量，产生光。

同时，由于材料的能带结构，电子在向P型区域迁
移的过程中会产生受控制的辐射作用，形成发射辐射效应。

这两个效应共同作用，使LED能够实现高效的发光，成为一种
常见的光源。

1、LED发光工作原理：LED发光二极管是一种固态的半导体器件，它可以直接把电能转化成光能。

它和其他半导体器件一样，都是由一个P-N结组成，也具有单向导电性。

在给LED加上正向电压时N区的电子会被推向P区，在P区与空穴复合，P区空穴被推向N区，在N区里电子和空穴复合，然后以光子的形式发出能量。

P-N结加反向电压，少数载流子难以注入，故不发光。

3、LED芯片的封装结构分类：Chip结构：又分为单极芯片封装结构和双极芯片封装结构。

单极芯片封装结构是芯片负极通过银胶与PCB板铜箔链接，正极通过铝线绑定与PCB铜箔相连接。

主要用于底背光。

双极芯片封装结构芯片正负极均通过铝线绑定与PCB铜箔相连接。

SMD结构：（表面贴装器件）：SMD是将芯片采用回流焊的形式焊接在一个小的PCB板上，厂商提供的都是4.0x4.0mm的焊盘并用树脂固定的LED。

常用于侧背光和彩屏产品。

LAMP结构：原理同SMD封装原理雷同，只是外形结构有差异，它主要是有两个支架PIN脚。

亮度范围100—1500mcd，主要用于侧背光产品。

4封装技术的发展趋势（1）采用大面积芯片封装（2）开发新的封装材料（3）多芯片集成封装（4）平面模块化封装LED的主要问题LED的结温由于目前芯片技术的限制，LED的光电转换效率有待提高，在发光的同时，大约有60%的电能转化为热能释放掉，这就要求在应用LED时要做好散热工作。

以确保LED的正常使用。

当LED结温升高时，器件的光通量会逐渐降低，而当温度降低时，光通量会增大，一般情况下，这种变化是可逆和可恢复的。

高温下还会对器件性能产生变化，一般来说结温越高，器件性能衰减就越快，在发光波长中，发光的主波长会向长波方向飘移，约0.2—0.3nm/℃因此在使用LED器件时做好散热是必要条件。

LED的结温量当然在做好散热的同时我们也需要知道LED产生的结温量是多少？下面我们可以通过一个公式来计算：Rjc=（Tj-Tc）/PdRjc：在选定一个LED以后，从数据中查到起Rjc；Tj：为结温；Tc：为LED散热垫温度；Pd：Pd与LED的正向压降Vf及LED的正向电流的关系为：Pd=Vf×If；LED的散热方法：良好的散热设计主要出于以下考虑：（1）提高LED效率、提高电流、LED芯片要有更高结温；（2）LED光学性能提高及较高的可靠性，都依赖于芯片的结温。

LED工作原理LED（Light Emitting Diode）是一种半导体器件，具有高效节能、长寿命、快速响应等特点，被广泛应用于照明、显示、通信等领域。

LED的工作原理是基于半导体材料的特性，下面将详细介绍LED的工作原理。

1. PN结：LED是由P型半导体和N型半导体通过PN结连接而成。

P型半导体中的杂质掺入了具有电子空穴对的三价元素，如硼（B），形成P型材料；N型半导体中的杂质掺入了具有自由电子的五价元素，如磷（P），形成N型材料。

PN结的形成使得P区的空穴和N区的自由电子发生扩散，形成空间电荷区。

2. 能带结构：PN结的形成导致了能带结构的改变。

在P型半导体中，价带（能量较低的电子轨道）被空穴占据，而导带（能量较高的电子轨道）没有电子；在N型半导体中，导带被电子占据，而价带没有电子。

PN结的空间电荷区中，由于P区的空穴和N区的自由电子发生复合，形成势垒，使得PN结两侧的能带结构发生弯曲。

3. 正向偏置：当在PN结上施加正向电压时，即将P端连接到正电压，N端连接到负电压，使得P端电势高于N端。

这样，势垒的高度减小，空间电荷区变窄，空穴和自由电子更容易通过势垒层，发生复合。

在复合的过程中，空穴和自由电子释放出能量，以光的形式发射出来，形成可见光。

4. 发光机制：LED的发光机制主要有复合发光和注入发光两种。

在复合发光机制中，空穴和自由电子在PN结的空间电荷区内发生复合，释放出能量，以光的形式发射出来。

在注入发光机制中，当正向电压施加到PN结时，电子从N区注入到P区，空穴从P区注入到N区，当电子和空穴再次结合时，能量以光的形式发射出来。

5. 发光颜色：LED发光的颜色取决于半导体材料的能带宽度和能带间隙。

常见的LED颜色有红色、绿色、蓝色等。

红色LED使用的半导体材料一般是砷化镓（GaAs）；绿色LED使用的半导体材料一般是磷化镓（GaP）；蓝色LED使用的半导体材料一般是氮化镓（GaN）。

led灯管发光原理LED灯管，或者说LED照明灯管，现在被广泛应用于照明领域。

这种灯具的优点在于：它高效、环保、寿命长，还能够提供非常好的光效。

那么，今天我们来谈一谈LED灯管发光的原理是什么。

1.LED灯管简介LED灯管的外形与传统的荧光灯管非常相似，但是这两种灯管的发光原理是完全不同的。

LED是Light Emitting Diode（发光二极管）的缩写，它是一种特殊的半导体材料，可以将电能直接转换成光能。

LED灯管的主要部件包括发光二极管、散热器、驱动电路、光学系统、外壳等。

2.LED发光原理LED的发光原理就是电子跃迁。

LED材料被分为N型半导体和P型半导体两部分，其中P型半导体的材料中掺杂了一定浓度的掺杂剂。

不同于N型半导体，P型半导体中的电子浓度远低于空穴浓度，当两种材料连接时，由于例行浓度梯度，电子往往从高浓度的N型半导体中流向低浓度的P型半导体中。

当一定的电压加在P型半导体的正面，N 型半导体的负面时，电子会从N型半导体到P型半导体，这个时候，电子流通过半导体界面时，就会发生光的辐射，发出一个基本单色光，能量大小与电子能带差有关。

常见光色有红、黄、绿、蓝、紫等。

3.LED灯管的组成LED灯管由3个主要部分组成：灯板、散热器和光学系统。

灯板的大小不固定，通常采用超薄模块的设计，有些甚至可以贴在混凝土天花板上。

与传统的荧光灯相比，LED 灯管的光通量分布更加随意，可以任意的设计和分组。

散热器的设计对于LED管的长寿命也非常关键，散热器的设计可以使LED芯片的温度保持在良好的温度区间内，这样可以有效的减少光衰。

市面上的散热器材料有铝、铜、塑料等多种，选择不同的材质，可以满足不同的价值定位，对产品成本也有很大的影响。

光学系统可以控制LED灯管的光通量方向和强度，以适应不同的照明场景。

目前市面上的LED光学系统主要有集中透镜和散光透镜两种类型。

4.LED灯管的优点与传统的荧光灯和白炽灯相比，LED灯管有以下优点：4.1. 高效由于发光原理不同，LED灯管与传统灯管相比，更加高效。

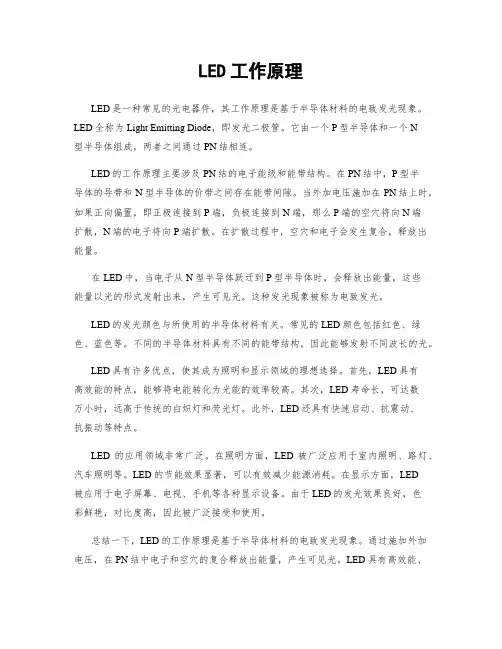

LED工作原理LED是一种常见的光电器件，其工作原理是基于半导体材料的电致发光现象。

LED全称为Light Emitting Diode，即发光二极管。

它由一个P型半导体和一个N型半导体组成，两者之间通过PN结相连。

LED的工作原理主要涉及PN结的电子能级和能带结构。

在PN结中，P型半导体的导带和N型半导体的价带之间存在能带间隙。

当外加电压施加在PN结上时，如果正向偏置，即正极连接到P端，负极连接到N端，那么P端的空穴将向N端扩散，N端的电子将向P端扩散。

在扩散过程中，空穴和电子会发生复合，释放出能量。

在LED中，当电子从N型半导体跃迁到P型半导体时，会释放出能量，这些能量以光的形式发射出来，产生可见光。

这种发光现象被称为电致发光。

LED的发光颜色与所使用的半导体材料有关。

常见的LED颜色包括红色、绿色、蓝色等。

不同的半导体材料具有不同的能带结构，因此能够发射不同波长的光。

LED具有许多优点，使其成为照明和显示领域的理想选择。

首先，LED具有高效能的特点，能够将电能转化为光能的效率较高。

其次，LED寿命长，可达数万小时，远高于传统的白炽灯和荧光灯。

此外，LED还具有快速启动、抗震动、抗振动等特点。

LED的应用领域非常广泛。

在照明方面，LED被广泛应用于室内照明、路灯、汽车照明等。

LED的节能效果显著，可以有效减少能源消耗。

在显示方面，LED被应用于电子屏幕、电视、手机等各种显示设备。

由于LED的发光效果良好，色彩鲜艳，对比度高，因此被广泛接受和使用。

总结一下，LED的工作原理是基于半导体材料的电致发光现象。

通过施加外加电压，在PN结中电子和空穴的复合释放出能量，产生可见光。

LED具有高效能、长寿命、快速启动等优点，广泛应用于照明和显示领域。

随着技术的不断进步，LED的应用前景将更加广阔。

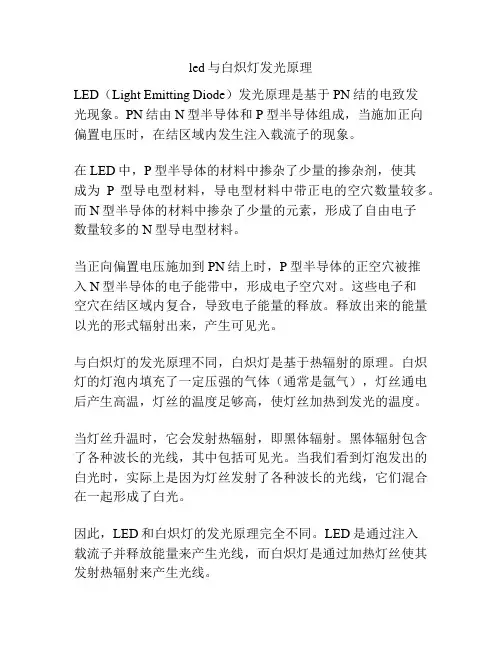

led与白炽灯发光原理
LED（Light Emitting Diode）发光原理是基于PN结的电致发
光现象。

PN结由N型半导体和P型半导体组成，当施加正向
偏置电压时，在结区域内发生注入载流子的现象。

在LED中，P型半导体的材料中掺杂了少量的掺杂剂，使其
成为P型导电型材料，导电型材料中带正电的空穴数量较多。

而N型半导体的材料中掺杂了少量的元素，形成了自由电子
数量较多的N型导电型材料。

当正向偏置电压施加到PN结上时，P型半导体的正空穴被推
入N型半导体的电子能带中，形成电子空穴对。

这些电子和
空穴在结区域内复合，导致电子能量的释放。

释放出来的能量以光的形式辐射出来，产生可见光。

与白炽灯的发光原理不同，白炽灯是基于热辐射的原理。

白炽灯的灯泡内填充了一定压强的气体（通常是氩气），灯丝通电后产生高温，灯丝的温度足够高，使灯丝加热到发光的温度。

当灯丝升温时，它会发射热辐射，即黑体辐射。

黑体辐射包含了各种波长的光线，其中包括可见光。

当我们看到灯泡发出的白光时，实际上是因为灯丝发射了各种波长的光线，它们混合在一起形成了白光。

因此，LED和白炽灯的发光原理完全不同。

LED是通过注入
载流子并释放能量来产生光线，而白炽灯是通过加热灯丝使其发射热辐射来产生光线。

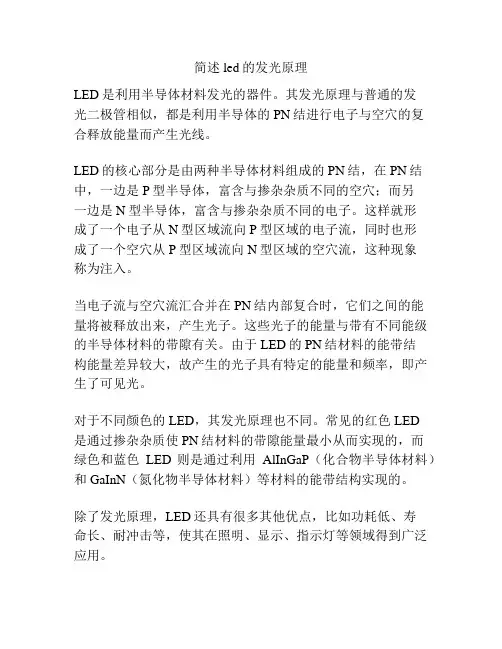

简述led的发光原理
LED是利用半导体材料发光的器件。

其发光原理与普通的发
光二极管相似，都是利用半导体的PN结进行电子与空穴的复
合释放能量而产生光线。

LED的核心部分是由两种半导体材料组成的PN结，在PN结中，一边是P型半导体，富含与掺杂杂质不同的空穴；而另
一边是N型半导体，富含与掺杂杂质不同的电子。

这样就形
成了一个电子从N型区域流向P型区域的电子流，同时也形
成了一个空穴从P型区域流向N型区域的空穴流，这种现象
称为注入。

当电子流与空穴流汇合并在PN结内部复合时，它们之间的能
量将被释放出来，产生光子。

这些光子的能量与带有不同能级的半导体材料的带隙有关。

由于LED的PN结材料的能带结
构能量差异较大，故产生的光子具有特定的能量和频率，即产生了可见光。

对于不同颜色的LED，其发光原理也不同。

常见的红色LED
是通过掺杂杂质使PN结材料的带隙能量最小从而实现的，而
绿色和蓝色LED则是通过利用AlInGaP（化合物半导体材料）和GaInN（氮化物半导体材料）等材料的能带结构实现的。

除了发光原理，LED还具有很多其他优点，比如功耗低、寿
命长、耐冲击等，使其在照明、显示、指示灯等领域得到广泛应用。

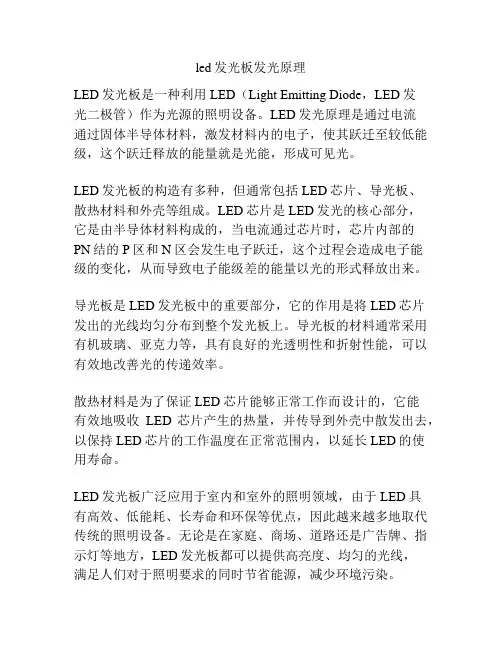

led发光板发光原理
LED发光板是一种利用LED（Light Emitting Diode，LED发
光二极管）作为光源的照明设备。

LED发光原理是通过电流
通过固体半导体材料，激发材料内的电子，使其跃迁至较低能级，这个跃迁释放的能量就是光能，形成可见光。

LED发光板的构造有多种，但通常包括LED芯片、导光板、
散热材料和外壳等组成。

LED芯片是LED发光的核心部分，
它是由半导体材料构成的，当电流通过芯片时，芯片内部的
PN结的P区和N区会发生电子跃迁，这个过程会造成电子能
级的变化，从而导致电子能级差的能量以光的形式释放出来。

导光板是LED发光板中的重要部分，它的作用是将LED芯片
发出的光线均匀分布到整个发光板上。

导光板的材料通常采用有机玻璃、亚克力等，具有良好的光透明性和折射性能，可以有效地改善光的传递效率。

散热材料是为了保证LED芯片能够正常工作而设计的，它能
有效地吸收LED芯片产生的热量，并传导到外壳中散发出去，以保持LED芯片的工作温度在正常范围内，以延长LED的使
用寿命。

LED发光板广泛应用于室内和室外的照明领域，由于LED具
有高效、低能耗、长寿命和环保等优点，因此越来越多地取代传统的照明设备。

无论是在家庭、商场、道路还是广告牌、指示灯等地方，LED发光板都可以提供高亮度、均匀的光线，
满足人们对于照明要求的同时节省能源，减少环境污染。

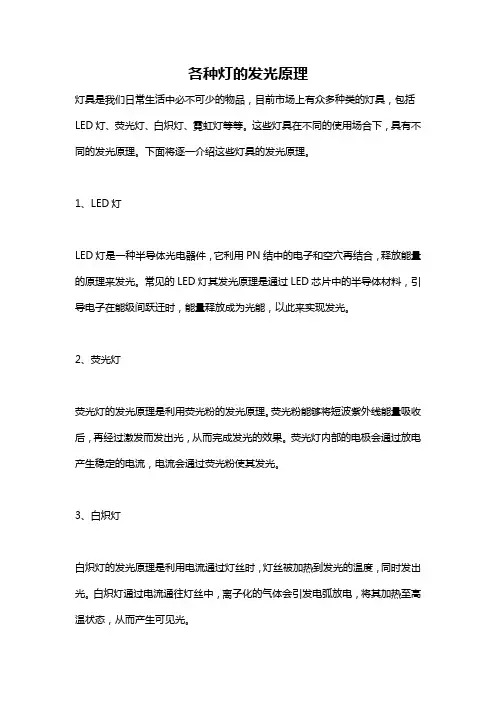

各种灯的发光原理灯具是我们日常生活中必不可少的物品，目前市场上有众多种类的灯具，包括LED灯、荧光灯、白炽灯、霓虹灯等等。

这些灯具在不同的使用场合下，具有不同的发光原理。

下面将逐一介绍这些灯具的发光原理。

1、LED灯LED灯是一种半导体光电器件，它利用PN结中的电子和空穴再结合，释放能量的原理来发光。

常见的LED灯其发光原理是通过LED芯片中的半导体材料，引导电子在能级间跃迁时，能量释放成为光能，以此来实现发光。

2、荧光灯荧光灯的发光原理是利用荧光粉的发光原理。

荧光粉能够将短波紫外线能量吸收后，再经过激发而发出光，从而完成发光的效果。

荧光灯内部的电极会通过放电产生稳定的电流，电流会通过荧光粉使其发光。

3、白炽灯白炽灯的发光原理是利用电流通过灯丝时，灯丝被加热到发光的温度，同时发出光。

白炽灯通过电流通往灯丝中，离子化的气体会引发电弧放电，将其加热至高温状态，从而产生可见光。

4、霓虹灯霓虹灯的发光原理是利用气体在高电压作用下的放电现象。

在霓虹灯内部，有一定的稀有气体，当通过高电压放电时，气体会发生电离，形成电子云和正离子，两者因碰撞而发光，从而完成发光的效果。

5、光导致发光灯光导致发光灯通过光的发射和光的吸收产生光发光机制。

光导引发的发光是由于材料中含有一定的稀土元素，这些元素通过不同的能级跃迁，触发放射出光。

光导致发光灯的发光效果能够让人感受到光谱的变化，故其应用范围越来越广泛。

综上所述，不同种类的灯具具有不同的发光机制，这些机制的实现，都需要充足的电力支持，并且需要特定的材料。

随着科技不断的进步，新型发光材料不断涌现，灯具的照明效率以及照明质量也在不断提高。

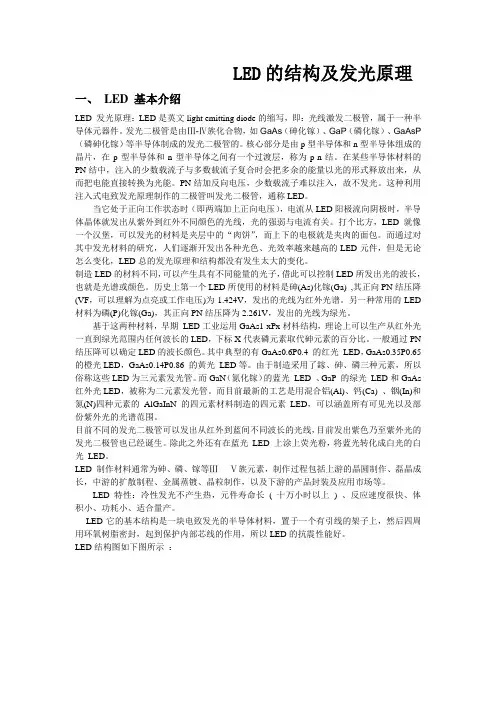

LED的结构及发光原理一、LED 基本介绍LED 发光原理：LED是英文light emitting diode的缩写，即：光线激发二极管，属于一种半导体元器件。

发光二极管是由Ⅲ-Ⅳ族化合物，如GaAs（砷化镓）、GaP（磷化镓）、GaAsP （磷砷化镓）等半导体制成的发光二极管的。

核心部分是由p型半导体和n型半导体组成的晶片，在p型半导体和n型半导体之间有一个过渡层，称为p-n结。

在某些半导体材料的PN结中，注入的少数载流子与多数载流子复合时会把多余的能量以光的形式释放出来，从而把电能直接转换为光能。

PN结加反向电压，少数载流子难以注入，故不发光。

这种利用注入式电致发光原理制作的二极管叫发光二极管，通称LED。

当它处于正向工作状态时（即两端加上正向电压），电流从LED阳极流向阴极时，半导体晶体就发出从紫外到红外不同颜色的光线，光的强弱与电流有关。

打个比方，LED就像一个汉堡，可以发光的材料是夹层中的“肉饼”，而上下的电极就是夹肉的面包。

而通过对其中发光材料的研究，人们逐渐开发出各种光色、光效率越来越高的LED元件，但是无论怎么变化，LED总的发光原理和结构都没有发生太大的变化。

制造LED的材料不同，可以产生具有不同能量的光子，借此可以控制LED所发出光的波长，也就是光谱或颜色。

历史上第一个LED所使用的材料是砷(As)化镓(Ga) ,其正向PN结压降(VF，可以理解为点亮或工作电压)为1.424V，发出的光线为红外光谱。

另一种常用的LED 材料为磷(P)化镓(Ga)，其正向PN结压降为2.261V，发出的光线为绿光。

基于这两种材料，早期LED工业运用GaAs1-xPx材枓结构，理论上可以生产从红外光一直到绿光范围内任何波长的LED，下标X代表磷元素取代砷元素的百分比。

一般通过PN 结压降可以确定LED的波长颜色。

其中典型的有GaAs0.6P0.4 的红光LED，GaAs0.35P0.65 的橙光LED，GaAs0.14P0.86 的黃光LED等。

led灯珠发光原理LED（Light Emitting Diode，发光二极管）是一种半导体器件，可以将电能转化为光能的装置。

它广泛应用于照明、显示、指示等领域，因为它具有高效能、长寿命、小体积等优点。

LED的发光原理主要涉及到半导体的PN结以及载流子的复合过程。

PN结是由P型半导体和N型半导体结合而成。

在PN结结构中，N型半导体带有过剩的电子而P型半导体带有过剩的空穴。

当两种半导体结合在一起时，电子与空穴之间会发生复合，产生光能。

当一定电压施加在PN结上时，由于半导体材料的特性，N区内的电子会向P区移动，P区内的空穴会向N区移动。

当电子和空穴到达PN结区域时，它们会发生复合，可以分为辐射复合和非辐射复合两种情况。

辐射复合是指电子与空穴重新组合时，能量以光的形式释放出来。

这是LED中光发射的主要机制。

在复合过程中，电子跃迁到较低的能级，释放出的能量对应着一定的光波长。

光波长越短，对应的光就越蓝，反之越长则越红。

在LED中，通过在P型半导体和N型半导体之间加上不同的元素，可以改变材料的带隙能级，从而改变LED的发光颜色。

例如，若在普通的GaN（Gallium Nitride，氮化镓）材料中掺入一定量的In（铟）和Al （铝）元素，就可以产生蓝光LED。

掺入不同元素的LED在颜色上有所差别，所以通过这种方法可以制造出不同颜色的LED。

非辐射复合是指电子和空穴复合，但能量以非光的形式释放出来，如热量。

在LED中，非辐射复合会导致能量的损失，从而影响LED的光效。

此外，为了提高发光效率，还可以在PN结上加上导致电流流过的金属电极，通常是从N区引出的负极和从P区引出的正极。

当正负极施加电压后，电流会通过PN结，从而产生光效。

总结而言，LED的发光原理是利用半导体的PN结的电子与空穴复合过程中能量以光的形式释放出来。

通过不同材料的掺杂和PN结上的金属电极，可以改变LED的发光颜色和发光效率。

这使得LED成为一种高效能、长寿命的照明和显示技术。

LED工作原理LED（Light Emitting Diode）是一种半导体器件，通过电流通过时发出可见光。

LED工作原理是基于半导体材料的特性，当电流通过LED时，半导体材料中的电子与空穴结合，产生能量释放，从而发出光线。

LED工作原理的详细过程如下：1. 半导体材料：LED使用的半导体材料通常是砷化镓（GaAs）、磷化镓（GaP）、砷化铝（AlAs）等。

这些材料具有特殊的能带结构，形成导带和价带之间的能隙。

2. PN结：LED器件通常由PN结构组成。

PN结是由P型半导体和N型半导体材料通过扩散或者外加电场结合而成。

P型半导体中的多数载流子是空穴，N型半导体中的多数载流子是电子。

3. 能带结构：P型半导体的价带能量较高，导带能量较低，而N型半导体的价带能量较低，导带能量较高。

在PN结的交壤处形成一个能带弯曲的区域，称为耗尽层。

4. 电流注入：当外加正向电压时，P型半导体的空穴和N型半导体的电子会向耗尽层挪移。

空穴和电子在耗尽层相遇，发生复合，释放能量。

这些能量以光子的形式发出，形成可见光。

5. 发光特性：LED的发光颜色取决于所使用的半导体材料。

不同的材料具有不同的能带宽度，因此产生的光的波长也不同。

通过控制半导体材料的成份和掺杂，可以实现不同颜色的LED发光。

6. 发光强度：LED的发光强度与注入电流的大小成正比。

增加电流可以增加发光强度，但过大的电流可能会损坏LED器件。

因此，需要合理控制注入电流以保证LED的正常工作。

7. 寿命和效率：LED具有长寿命和高效率的特点。

由于LED是固态器件，没有灯丝等易损部件，因此寿命较长。

此外，LED的发光效率较高，大部份电能可以转化为可见光，而不是热量。

总结：LED工作原理是基于半导体材料的特性，通过电流注入PN结，使电子和空穴发生复合并释放能量，从而产生可见光。

LED具有长寿命、高效率和可调控发光颜色的优点，因此被广泛应用于照明、显示、指示等领域。

led灯变光原理LED灯的光变化原理是通过外加电源引起半导体材料中的电子能级变化而发光。

具体而言，LED灯的发光过程主要涉及PN结、能带结构、载流子再组合以及光源的形成过程等方面。

首先，LED灯的核心是PN结，它由P型半导体和N型半导体通过电子注入结合而成。

P型半导体在材料中掺杂了三价元素，如铍（Be）、硼（B）或铝（Al），这些元素增加了材料中的空穴浓度。

N型半导体则掺杂了五价元素，如磷（P）或硅（Si），这些元素增加了材料中的自由电子浓度。

二者结合后形成的PN结具有一定的正负电荷分布，电子和空穴在结区域收集后形成电子空穴对。

当外部电源连接到PN结上时，LED灯通过施加外加电场使电子和空穴产生不同方向的漂移运动。

其中，电子从N区向P区方向移动，空穴从P区向N区方向移动。

这就产生了电流流动，也称为载流子注入。

在PN结上，能级带随着载流子的注入发生变化。

P区的导带和N区的导带质子也随之发生结合，产生光子能量。

这将导致原子、分子或晶格的电子迁移，从而改变材料的能带结构。

具体而言，当注入载流子的能量达到半导体之间电子跃迁的能量水平时，电子丧失能量，发射出高能级到低能级的光子，从而产生光线。

这就是LED灯发光的基本原理。

然而，不同的材料和掺杂元素对LED灯的发光效果有着直接影响。

其中，广泛用于LED的材料有蓝宝石（sapphire）、碳化硅（silicon carbide）、氮化镓（gallium nitride）等。

这些材料在载流子注入和能带结构方面具有不同的特征。

另外，光源的形成过程也不可忽视。

在LED灯中，光源是由多个发光二极管通过集中封装成的。

发光二极管中的材料和结构决定了LED灯的颜色和亮度。

总的来说，LED灯的光变化原理是通过PN结的电子能级变化引起半导体材料发光。

这一过程涉及PN结、能带结构、载流子再组合以及光源的形成等多个方面。

了解LED的这些原理可以帮助我们更好地了解LED灯的工作原理，从而应用于不同的照明和显示领域。

LED发光二极管工作原理1.PN结构：LED的核心部分是PN结构，其中P型半导体导电带内部有缺电子的“空穴”，而N型半导体导电带内部有多余电子。

当P型半导体与N型半导体连接时，这些多余的电子会向P型半导体中的空位移动，形成P区带的电子与N区带的空穴的复合过程。

这样，在PN结上就会有一个电子从高能级跃迁到低能级的能量释放。

2.能带跃迁：当一个电子从N区跃迁至P区后，会与空穴结合，形成一个复合物。

在这个过程中，电子会释放出能量，这部分能量以光的形式散发出来。

3.选择性复合：LED的设计使得电子只能在PN结区域发出光。

为了实现这一点，制造LED时需要将一层p-型半导体插入到n-型半导体中，以形成PN结。

同时也在两侧引入两个电极，一个是阳极与p-型半导体连接，一个是阴极与n-型半导体连接。

当电流通过PN结时，电子从n-型半导体中进入p-型半导体，与空穴结合并释放出光。

4.效能提升：为了提高LED的发光效率，只有一小部分电子与空穴能够发生复合并发光，大部分通过PN结继续漂移。

为了提高这一效率，LED 中常常使用外加电压来促进电子与空穴的结合，或使用多个PN结来增加发光面积。

5.不同材料：使用不同的半导体材料可以产生不同颜色的光。

通常情况下，使用砷化镓(GaAs)可以产生红光，氮化镓(GaN)可以产生蓝光。

通过控制材料和掺杂的方式，可以产生不同颜色的LED。

6.其他应用：除了普通的发光二极管外，还有其他类型的LED。

一种是超高亮度LED，它可以发出更加强烈的光，适用于用作指示灯和照明。

还有一种是多色LED，它可以通过控制电流的方式在红、绿、蓝三种颜色之间切换，用于显示颜色。

总结来说，LED的工作原理是通过半导体材料的PN结结构，电子与空穴的复合释放出能量的过程来实现的。

通过控制材料、掺杂以及外加电压等方式，LED可以产生不同颜色和亮度的光，并应用于各种领域。

由于其高效、长寿命和低功耗等优点，LED已经成为现代照明和电子显示的首选技术。

led发光二极管工作原理LED即发光二极管（Light-Emitting Diode）是一种能够将电能转换成光能的电子器件。

它是一种半导体器件，其工作原理基于PN结的电学特性和电子的能级跃迁。

一、PN结的电学特性PN结是由一种P型半导体和一种N型半导体组成的结构。

P型半导体是通过在纯的硅晶体中掺入少量三价元素（比如硼）形成的，它的电子将少一个价电子，因此含有很多空穴；N型半导体是通过在纯的硅晶体中掺入少量五价元素（比如磷）形成的，它的电子将多一个自由电子，因此含有很多自由电子。

由于P型和N型半导体的导电特性不同，当将它们连结在一起形成PN结时，P型半导体的空穴会向N型半导体扩散，而N型半导体的自由电子会向P型半导体扩散，这样在PN结的边界处就形成了电场。

由于电场的作用，使得PN结的两边区域出现静电势差，这个势差称为内建电势。

二、电子的能级跃迁在PN结中，当没有外加电压时，由于P型半导体和N型半导体之间的内建电势，使得P型半导体中的空穴向N型半导体移动，而N型半导体中的自由电子向P型半导体移动。

这种自发的扩散电流称为漂移电流，导致PN结形成一个开路状态，不产生电流。

当外加正向电压时，即将P端连接到正极，N端连接到负极，这时外加电压与内建电势叠加，减小了内部的电场强度，使得空穴和自由电子更容易向PN结的中心区域移动。

在中心区域，由于空穴和自由电子的重新结合，产生了复合电流，导致电流流向正向。

此时，PN结出现导通状态，工作在正向偏置状态。

当外加反向电压时，即将N端连接到正极，P端连接到负极，外加电压与内建电势叠加，增加了内部的电场强度，使得空穴和自由电子更难向PN结的中心区域移动，电流几乎不存在，因此PN结处于截止状态，不导电。

三、LED的发光机制在LED中，当电子从N型半导体的导带跃迁到P型半导体的空穴价带时，会释放出能量，这部分能量被转化为光能，产生了发光现象。

具体而言，当电子从高能级跃迁到低能级时，会释放光子。

LED发光颜色原理主要取决于其使用的半导体材料和电子激发光子的过程。

LED的发光原理是利用电子激发光子，导致出光。

LED的发光过程包括三部分：正向偏压下的载流子注入、复合辐射和光能传输。

当电子经过LED晶片时，带负电的电子移动到带正电的空穴区域并与之复合，电子和空穴消失的同时产生光子。

不同的半导体材料具有不同的带隙，可以发出不同颜色的光。

LED 材料通常包括InGaN、GaN、AlGaAs等。

光的颜色由光的频率决定，而光的频率又由半导体材料的带隙决定。

在可见光的频谱范围内，蓝色光、紫色光携带的能量最多，桔色光、红色光携带的能量最少。

因此，通过选择不同的半导体材料和调整电子激发光子的过程，可以控制LED发光的颜色。
