LED发光原理及应用

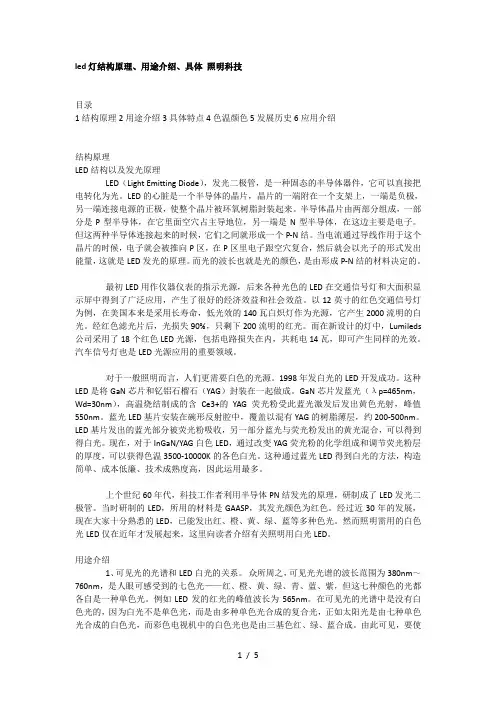

led灯结构原理、用途介绍、具体照明科技目录1结构原理2用途介绍3具体特点4色温颜色5发展历史6应用介绍结构原理LED结构以及发光原理LED（Light Emitting Diode），发光二极管，是一种固态的半导体器件，它可以直接把电转化为光。

LED的心脏是一个半导体的晶片，晶片的一端附在一个支架上，一端是负极，另一端连接电源的正极，使整个晶片被环氧树脂封装起来。

半导体晶片由两部分组成，一部分是P型半导体，在它里面空穴占主导地位，另一端是N型半导体，在这边主要是电子。

但这两种半导体连接起来的时候，它们之间就形成一个P-N结。

当电流通过导线作用于这个晶片的时候，电子就会被推向P区，在P区里电子跟空穴复合，然后就会以光子的形式发出能量，这就是LED发光的原理。

而光的波长也就是光的颜色，是由形成P-N结的材料决定的。

最初LED用作仪器仪表的指示光源，后来各种光色的LED在交通信号灯和大面积显示屏中得到了广泛应用，产生了很好的经济效益和社会效益。

以12英寸的红色交通信号灯为例，在美国本来是采用长寿命，低光效的140瓦白炽灯作为光源，它产生2000流明的白光。

经红色滤光片后，光损失90%，只剩下200流明的红光。

而在新设计的灯中，Lumileds 公司采用了18个红色LED光源，包括电路损失在内，共耗电14瓦，即可产生同样的光效。

汽车信号灯也是LED光源应用的重要领域。

对于一般照明而言，人们更需要白色的光源。

1998年发白光的LED开发成功。

这种LED是将GaN芯片和钇铝石榴石（YAG）封装在一起做成。

GaN芯片发蓝光（λp=465nm，Wd=30nm），高温烧结制成的含Ce3+的YAG荧光粉受此蓝光激发后发出黄色光射，峰值550nm。

蓝光LED基片安装在碗形反射腔中，覆盖以混有YAG的树脂薄层，约200-500nm。

LED基片发出的蓝光部分被荧光粉吸收，另一部分蓝光与荧光粉发出的黄光混合，可以得到得白光。

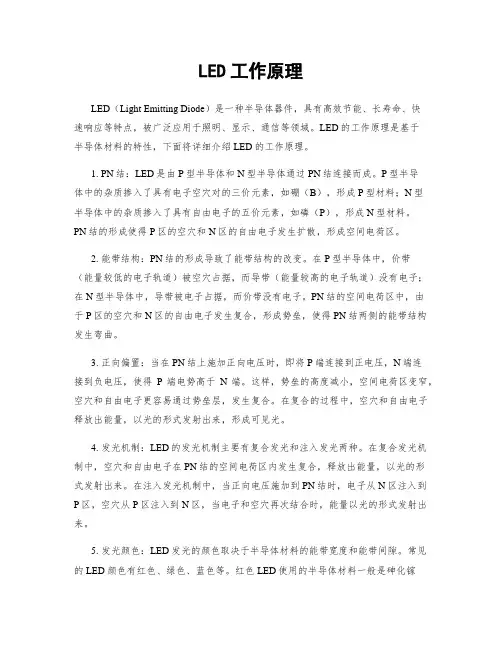

LED工作原理LED（Light Emitting Diode）是一种半导体器件，具有高效节能、长寿命、快速响应等特点，被广泛应用于照明、显示、通信等领域。

LED的工作原理是基于半导体材料的特性，下面将详细介绍LED的工作原理。

1. PN结：LED是由P型半导体和N型半导体通过PN结连接而成。

P型半导体中的杂质掺入了具有电子空穴对的三价元素，如硼（B），形成P型材料；N型半导体中的杂质掺入了具有自由电子的五价元素，如磷（P），形成N型材料。

PN结的形成使得P区的空穴和N区的自由电子发生扩散，形成空间电荷区。

2. 能带结构：PN结的形成导致了能带结构的改变。

在P型半导体中，价带（能量较低的电子轨道）被空穴占据，而导带（能量较高的电子轨道）没有电子；在N型半导体中，导带被电子占据，而价带没有电子。

PN结的空间电荷区中，由于P区的空穴和N区的自由电子发生复合，形成势垒，使得PN结两侧的能带结构发生弯曲。

3. 正向偏置：当在PN结上施加正向电压时，即将P端连接到正电压，N端连接到负电压，使得P端电势高于N端。

这样，势垒的高度减小，空间电荷区变窄，空穴和自由电子更容易通过势垒层，发生复合。

在复合的过程中，空穴和自由电子释放出能量，以光的形式发射出来，形成可见光。

4. 发光机制：LED的发光机制主要有复合发光和注入发光两种。

在复合发光机制中，空穴和自由电子在PN结的空间电荷区内发生复合，释放出能量，以光的形式发射出来。

在注入发光机制中，当正向电压施加到PN结时，电子从N区注入到P区，空穴从P区注入到N区，当电子和空穴再次结合时，能量以光的形式发射出来。

5. 发光颜色：LED发光的颜色取决于半导体材料的能带宽度和能带间隙。

常见的LED颜色有红色、绿色、蓝色等。

红色LED使用的半导体材料一般是砷化镓（GaAs）；绿色LED使用的半导体材料一般是磷化镓（GaP）；蓝色LED使用的半导体材料一般是氮化镓（GaN）。

led灯管发光原理LED灯管，或者说LED照明灯管，现在被广泛应用于照明领域。

这种灯具的优点在于：它高效、环保、寿命长，还能够提供非常好的光效。

那么，今天我们来谈一谈LED灯管发光的原理是什么。

1.LED灯管简介LED灯管的外形与传统的荧光灯管非常相似，但是这两种灯管的发光原理是完全不同的。

LED是Light Emitting Diode（发光二极管）的缩写，它是一种特殊的半导体材料，可以将电能直接转换成光能。

LED灯管的主要部件包括发光二极管、散热器、驱动电路、光学系统、外壳等。

2.LED发光原理LED的发光原理就是电子跃迁。

LED材料被分为N型半导体和P型半导体两部分，其中P型半导体的材料中掺杂了一定浓度的掺杂剂。

不同于N型半导体，P型半导体中的电子浓度远低于空穴浓度，当两种材料连接时，由于例行浓度梯度，电子往往从高浓度的N型半导体中流向低浓度的P型半导体中。

当一定的电压加在P型半导体的正面，N 型半导体的负面时，电子会从N型半导体到P型半导体，这个时候，电子流通过半导体界面时，就会发生光的辐射，发出一个基本单色光，能量大小与电子能带差有关。

常见光色有红、黄、绿、蓝、紫等。

3.LED灯管的组成LED灯管由3个主要部分组成：灯板、散热器和光学系统。

灯板的大小不固定，通常采用超薄模块的设计，有些甚至可以贴在混凝土天花板上。

与传统的荧光灯相比，LED 灯管的光通量分布更加随意，可以任意的设计和分组。

散热器的设计对于LED管的长寿命也非常关键，散热器的设计可以使LED芯片的温度保持在良好的温度区间内，这样可以有效的减少光衰。

市面上的散热器材料有铝、铜、塑料等多种，选择不同的材质，可以满足不同的价值定位，对产品成本也有很大的影响。

光学系统可以控制LED灯管的光通量方向和强度，以适应不同的照明场景。

目前市面上的LED光学系统主要有集中透镜和散光透镜两种类型。

4.LED灯管的优点与传统的荧光灯和白炽灯相比，LED灯管有以下优点：4.1. 高效由于发光原理不同，LED灯管与传统灯管相比，更加高效。

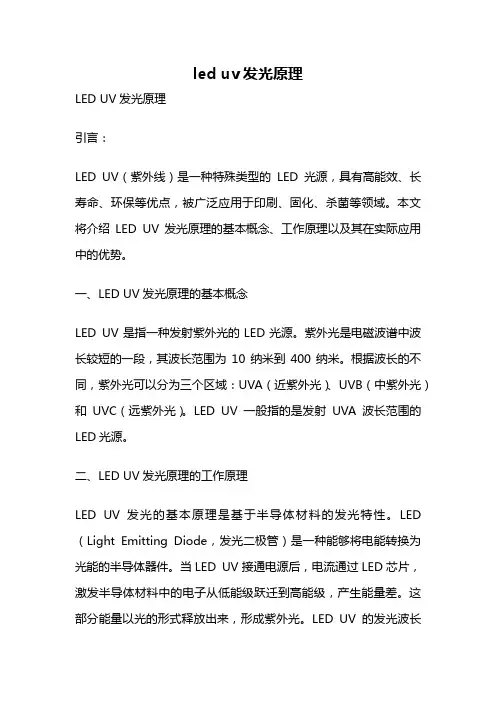

led uv发光原理LED UV发光原理引言：LED UV（紫外线）是一种特殊类型的LED光源，具有高能效、长寿命、环保等优点，被广泛应用于印刷、固化、杀菌等领域。

本文将介绍LED UV发光原理的基本概念、工作原理以及其在实际应用中的优势。

一、LED UV发光原理的基本概念LED UV是指一种发射紫外光的LED光源。

紫外光是电磁波谱中波长较短的一段，其波长范围为10纳米到400纳米。

根据波长的不同，紫外光可以分为三个区域：UVA（近紫外光）、UVB（中紫外光）和UVC（远紫外光）。

LED UV一般指的是发射UVA波长范围的LED光源。

二、LED UV发光原理的工作原理LED UV发光的基本原理是基于半导体材料的发光特性。

LED （Light Emitting Diode，发光二极管）是一种能够将电能转换为光能的半导体器件。

当LED UV接通电源后，电流通过LED芯片，激发半导体材料中的电子从低能级跃迁到高能级，产生能量差。

这部分能量以光的形式释放出来，形成紫外光。

LED UV的发光波长和颜色由半导体材料的能带结构决定。

三、LED UV发光原理的优势1. 高能效：LED UV具有高能效的特点，能够将电能转换为光能的效率较高。

相比传统的紫外线灯管，LED UV的能量损耗更小，更节能环保。

2. 长寿命：LED UV的寿命较长，一般可达到数万小时以上。

这主要得益于LED的半导体材料和结构特性，使得其寿命远远超过传统的紫外线灯管。

3. 瞬间启动：LED UV的启动速度非常快，仅需毫秒级的时间即可达到最大亮度。

这样可以提高工作效率，降低生产成本。

4. 无紫外线辐射：LED UV主要发射UVA波长范围的光线，辐射量较小，对人体和环境的伤害较小。

相比传统的UVC紫外线，LED UV更加安全可靠。

5. 调光性好：LED UV具有良好的调光性能，可以通过控制电流大小来实现光的亮度调节。

这样可以根据实际需求来灵活控制光线的强度。

LED的发光原理和应用1. LED的发光原理LED（Light-Emitting Diode，发光二极管）是一种将电能转化为可见光的固态半导体器件。

LED的发光原理主要基于半导体材料的特性，当LED中的电流通过半导体材料时，电子和空穴再结合发生能量释放，从而产生光。

LED的发光原理主要包括以下几个关键步骤： 1. 电子注入和复合：当正向电压施加在LED的两个端口之间时，电流开始流经LED芯片。

正向电压使电子从N型半导体迁移到P型半导体，同时空穴从P型半导体迁移到N型半导体。

这样，电子和空穴在P-N结附近相互碰撞和复合，释放出能量。

2. 能带结构：LED芯片中的材料具有特殊的能带结构，包括导带和价带。

电子在导带中，空穴在价带中。

当电子和空穴再结合时，能量被释放为光子。

3. 光子发射：能量释放时，电子和空穴再结合的能量转化为光子，光子从LED芯片中逸出，形成可见光。

2. LED的应用由于LED具有节能、长寿命、高亮度等特点，因此在如下领域得到了广泛的应用：2.1 照明•家庭照明：LED灯泡可以替代传统的白炽灯和荧光灯，具有更高的效率和更长的寿命。

LED照明产品还提供了更多的调光选项和颜色选择。

•商业照明：LED被广泛应用于商业建筑、办公室、商场等场所的照明，以提供节能和环保的解决方案。

•街道照明：LED街灯具有更长的使用寿命和更好的能效，能够降低能源消耗和维护成本，并提供更好的照明效果。

2.2 电子显示屏•室内显示屏：LED被广泛应用于室内大屏幕显示，如会议厅、演播厅等。

LED显示屏具有高亮度、高清晰度和较大的可视角度。

•室外显示屏：LED显示屏可用于户外广告牌、体育场馆等场所，具有耐用性、防水性和抗光能力。

2.3 汽车照明•车辆前照灯：LED被用作汽车前照灯的替代品，具有节能、亮度高和寿命长的特点。

LED前照灯还可以提供更好的照明效果和可视范围。

•车辆后尾灯：LED后尾灯具有快速响应和高亮度，提高了车辆的可见性和安全性。

发光二极管(LED)工作原理发光二极管(LED)工作原理发光二极管工作原理发光二极管通常称为LED，它们虽然名不见经传，却是电子世界中真正的英雄。

它们能完成数十种不同的工作，并且在各种设备中都能找到它们的身影。

它们用途广泛，例如它们可以组成电子钟表表盘上的数字，从遥控器传输信息，为手表表盘照明并在设备开启时向您发出提示。

如果将它们集结在一起，可以组成超大电视屏幕上的图像，或是用于点亮交通信号灯。

本质上，LED只是一种易于装配到电子电路中的微型灯泡。

但它们并不像普通的白炽灯，它们并不含有可烧尽的灯丝，也不会变得特别烫。

它们能够发光，仅仅是半导体材料内的电子运动的结果，并且它们的寿命同普通的晶体管一样长。

在本文中，我们会分析这些无所不在的闪光元件背后的简单原理，与此同时也会阐明一些饶有趣味的电学及光学原理。

二极管是最简单的一种半导体设备。

广义的半导体是指那些具有可变导电能力的材料。

大多数半导体是由不良导体掺入杂质（另一种材料的原子）而形成的，而掺入杂质的过程称为掺杂。

就LED而言，典型的导体材料为砷化铝镓(AlGaAs)。

在纯净的砷化铝镓中，每个原子与相邻的原子联结完好，没有多余的自由电子（带负电荷的粒子）来传导电流。

而材料经掺杂后，掺入的原子打破了原有平衡，材料内或是产生了自由电子，或是产生了可供电子移动的空穴。

无论是自由电子数目的增多还是空穴数目的增多，都会增强材料的导电性。

具有多余电子的半导体称为N型材料，因其含有多余的带负电荷的粒子。

在N型材料中，自由电子能够从带负电荷的区域移往带正电荷的区域。

拥有多余空穴的半导体称为P型材料，因为它在导电效果上相当于含有带正电荷的粒子。

电子可以在空穴间转移，从带负电荷的区域移往带正电荷的区域。

因此，空穴本身就像是从带正电荷的区域移往带负电荷的区域。

一个二极管由一段P型材料同一段N型材料相连而成，且两端连有电极。

这种结构只能沿一个方向传导电流。

当二极管两端不加电压时，N型材料中的电子会沿着层间的PN结(junction)运动，去填充P型材料中的空穴，并形成一个耗尽区。

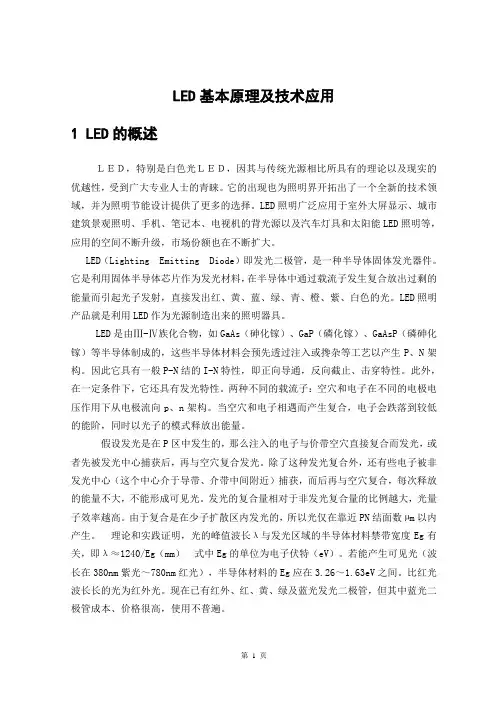

LED基本原理及技术应用1 LED的概述ＬＥＤ，特别是白色光ＬＥＤ，因其与传统光源相比所具有的理论以及现实的优越性，受到广大专业人士的青睐。

它的出现也为照明界开拓出了一个全新的技术领域，并为照明节能设计提供了更多的选择。

LED照明广泛应用于室外大屏显示、城市建筑景观照明、手机、笔记本、电视机的背光源以及汽车灯具和太阳能LED照明等，应用的空间不断升级，市场份额也在不断扩大。

LED（Lighting Emitting Diode）即发光二极管，是一种半导体固体发光器件。

它是利用固体半导体芯片作为发光材料，在半导体中通过载流子发生复合放出过剩的能量而引起光子发射，直接发出红、黄、蓝、绿、青、橙、紫、白色的光。

LED照明产品就是利用LED作为光源制造出来的照明器具。

LED是由Ⅲ-Ⅳ族化合物，如GaAs（砷化镓）、GaP（磷化镓）、GaAsP（磷砷化镓）等半导体制成的，这些半导体材料会预先透过注入或搀杂等工艺以产生P、N架构。

因此它具有一般P-N结的I-N特性，即正向导通，反向截止、击穿特性。

此外，在一定条件下，它还具有发光特性。

两种不同的载流子：空穴和电子在不同的电极电压作用下从电极流向p、n架构。

当空穴和电子相遇而产生复合，电子会跌落到较低的能阶，同时以光子的模式释放出能量。

假设发光是在P区中发生的，那么注入的电子与价带空穴直接复合而发光，或者先被发光中心捕获后，再与空穴复合发光。

除了这种发光复合外，还有些电子被非发光中心（这个中心介于导带、介带中间附近）捕获，而后再与空穴复合，每次释放的能量不大，不能形成可见光。

发光的复合量相对于非发光复合量的比例越大，光量子效率越高。

由于复合是在少子扩散区内发光的，所以光仅在靠近PN结面数µm以内产生。

理论和实践证明，光的峰值波长λ与发光区域的半导体材料禁带宽度Eg有关，即λ≈1240/Eg（mm）式中Eg的单位为电子伏特（eV）。

若能产生可见光（波长在380nm紫光～780nm红光），半导体材料的Eg应在3.26～1.63eV之间。

电致发光的原理及应用1. 电致发光的原理电致发光是一种通过电场或电流激发材料发光的现象。

它利用一种被称为发光二极管（Light-emitting diode，简称LED）的器件实现。

LED是一种能够将电能转换为光能的半导体材料。

1.1 LED结构LED的基本结构由N型半导体和P型半导体相互夹杂而成。

其中N型半导体的掺杂原子主要是五价元素，如磷、砷等；P型半导体的掺杂原子主要是三价元素，如硼、铝等。

在N型半导体和P型半导体的交界处形成PN结。

1.2 PN结的原理当向PN结施加逆向偏置电压时，发生反向击穿，电流通过LED非常小，不产生发光。

而当向PN结施加正向偏置电压时，随着电流通过LED，光子被发射出来，形成发光现象。

1.3 发光原理LED实际上是通过电子和空穴的复合过程释放能量所产生的发光。

当电子从N型半导体跃迁到P型半导体区域时，电子会与空穴发生复合，释放出能量。

这些能量以光子的形式辐射出来，从而产生可见光。

2. 电致发光的应用2.1 家居照明由于LED具有低能耗、长寿命、可调光和无紫外线等特点，使其成为理想的家居照明选项。

在家庭中，LED被广泛应用于普通照明、装饰照明以及灯具设计等方面。

2.1.1 普通照明LED灯泡已经成为替代传统白炽灯和荧光灯的最佳选择。

LED灯泡具有较高的能效，节省能源的同时也减少了碳排放。

2.1.2 装饰照明由于LED可以发出各种颜色的光，使其非常适合在家庭中进行装饰照明。

它可以通过改变颜色和亮度来营造不同的氛围，满足个性化的需求。

2.2 电子产品显示屏LED在电子产品的显示屏方面有广泛的应用。

例如，LED被广泛用于电视屏幕、计算机显示屏和手机屏幕等。

由于LED显示屏具有高亮度、高对比度和快速响应等特点，使其成为理想的显示技术。

2.3 交通信号灯LED交通信号灯是近年来替代传统灯泡的一项重要应用。

LED交通信号灯具有高亮度、快速响应和长寿命等特点，使得交通信号具有更好的可见性和可靠性。

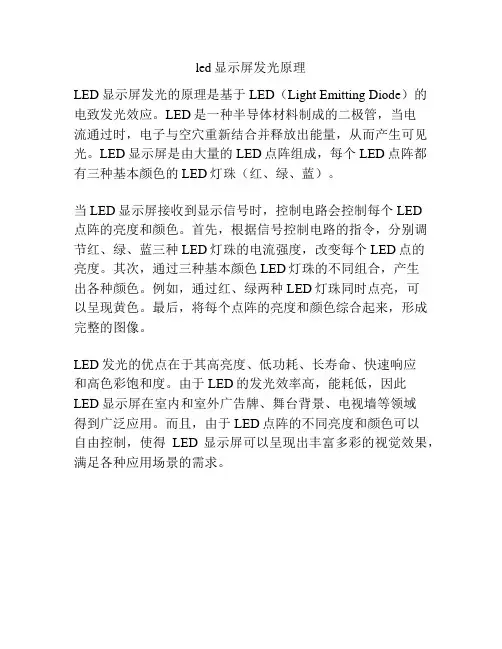

led显示屏发光原理
LED显示屏发光的原理是基于LED（Light Emitting Diode）的电致发光效应。

LED是一种半导体材料制成的二极管，当电
流通过时，电子与空穴重新结合并释放出能量，从而产生可见光。

LED显示屏是由大量的LED点阵组成，每个LED点阵都有三种基本颜色的LED灯珠（红、绿、蓝）。

当LED显示屏接收到显示信号时，控制电路会控制每个LED
点阵的亮度和颜色。

首先，根据信号控制电路的指令，分别调节红、绿、蓝三种LED灯珠的电流强度，改变每个LED点的
亮度。

其次，通过三种基本颜色LED灯珠的不同组合，产生
出各种颜色。

例如，通过红、绿两种LED灯珠同时点亮，可
以呈现黄色。

最后，将每个点阵的亮度和颜色综合起来，形成完整的图像。

LED发光的优点在于其高亮度、低功耗、长寿命、快速响应
和高色彩饱和度。

由于LED的发光效率高，能耗低，因此
LED显示屏在室内和室外广告牌、舞台背景、电视墙等领域
得到广泛应用。

而且，由于LED点阵的不同亮度和颜色可以
自由控制，使得LED显示屏可以呈现出丰富多彩的视觉效果，满足各种应用场景的需求。
