宠物DR的核心部件？浅谈平板探测器和武汉佳影全新CCD探测器的过去与将来｜影像前线宠物DR，全称为宠物用数字化X射线摄影设备。

如今，这一设备几乎成为一家新宠物医院的标配设备。

DR设备主要用于给宠物做X光检查，在宠物不会说话和不用做手术的情况下，检查宠物身体内是否有异物、骨折、炎症和肿瘤等常见疾病。

作为宠物DR的最核心部件，X光平板探测器——是把X光转换成数字信号的核心部件。

该核心部件的发展和特点直接决定了宠物DR拍摄效果以及可以达到的高度。

目前市场上主要应用非晶硅TFT静态平板探测器技术，在X射线摄影中，按照是否无线传输数字图像分为有线和无线两个版本。

在宠物DR整机中主要应用有线版本，数据传输快和没有干扰，同时在平板供电上，不依赖于电池，直接插电供电，无须电池插拔和更换烦恼。

除了外在有线或无线区分，内部构造和设计，及工作模式也相当重要。

从构造上看，在表层碳纤维外壳下第一层为闪烁体层，是一种晶体，作用是把X 光这种不可见光转换成可见光，转换效率直接决定了图像效果。

该层的晶体主要为GOS硫氧化钆和CSI碘化铯。

GOS硫氧化钆为圆粒体结构，即使是GOS也分高中低三个档次，每个档次的GOS的转换效率都不一样具体可以通过DQE来表示，价格也按照GOS的档次进行分类。

另外一种为CSI，呈现出针柱状体，该形态的结构将不可见的X光转换成可见光的效率要明显高于GOS圆粒体结构。

所以CSI碘化铯平板效果要好于GOS硫氧化钆平板。

工艺：直接生长型和贴膜型除了在闪烁体这层的材料区别，工艺上也有区分，主要分为直接生长型和贴膜型。

直接生长型主要为闪烁体晶体通过专业设备蒸镀在非晶硅TFT上，大致形式为将非晶硅TFT倒置在专业蒸镀设备上，这类型机器每台约为1000万人民币，可以精确到微米级的晶体生长。

约10小时后，晶体直接生长在TFT上，再通过惰性化学物质将晶体长期封装在TFT上。

该工艺十分复杂，设备高昂，但直接生长的碘化铯工艺和材料可以确保在低剂量下图像效果为最佳效果。

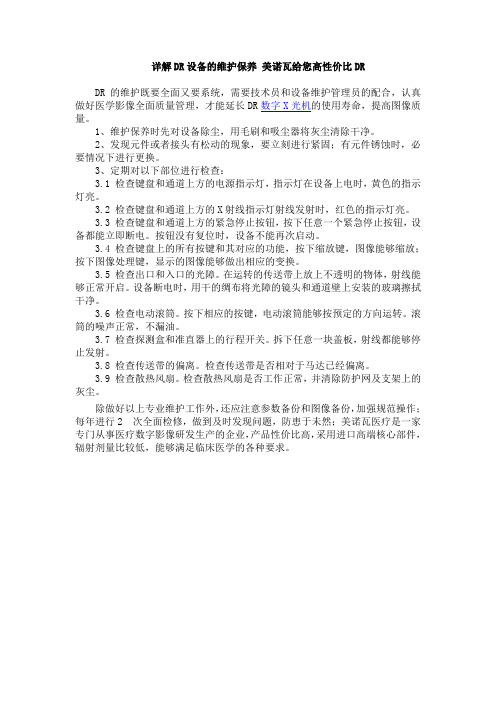

详解DR设备的维护保养美诺瓦给您高性价比DRDR 的维护既要全面又要系统，需要技术员和设备维护管理员的配合，认真做好医学影像全面质量管理，才能延长DR数字X光机的使用寿命，提高图像质量。

1、维护保养时先对设备除尘，用毛刷和吸尘器将灰尘清除干净。

2、发现元件或者接头有松动的现象，要立刻进行紧固；有元件锈蚀时，必要情况下进行更换。

3、定期对以下部位进行检查：3.1 检查键盘和通道上方的电源指示灯，指示灯在设备上电时，黄色的指示灯亮。

3.2 检查键盘和通道上方的X射线指示灯射线发射时，红色的指示灯亮。

3.3 检查键盘和通道上方的紧急停止按钮，按下任意一个紧急停止按钮，设备都能立即断电。

按钮没有复位时，设备不能再次启动。

3.4 检查键盘上的所有按键和其对应的功能，按下缩放键，图像能够缩放；按下图像处理键，显示的图像能够做出相应的变换。

3.5 检查出口和入口的光障。

在运转的传送带上放上不透明的物体，射线能够正常开启。

设备断电时，用干的绸布将光障的镜头和通道壁上安装的玻璃擦拭干净。

3.6 检查电动滚筒。

按下相应的按键，电动滚筒能够按预定的方向运转。

滚筒的噪声正常，不漏油。

3.7 检查探测盒和准直器上的行程开关。

拆下任意一块盖板，射线都能够停止发射。

3.8 检查传送带的偏离。

检查传送带是否相对于马达已经偏离。

3.9 检查散热风扇。

检查散热风扇是否工作正常，并清除防护网及支架上的灰尘。

除做好以上专业维护工作外，还应注意参数备份和图像备份，加强规范操作；每年进行2 次全面检修，做到及时发现问题，防患于未然；美诺瓦医疗是一家专门从事医疗数字影像研发生产的企业，产品性价比高，采用进口高端核心部件，辐射剂量比较低，能够满足临床医学的各种要求。

宠物ct标准宠物CT标准（Computed Tomography Standards for Pets）引言：随着现代科技的进步，医学影像学在宠物医疗中的应用越来越广泛。

计算机断层扫描（CT）作为一种非侵入性的检查方法，被广泛应用于宠物临床诊断和疾病治疗。

宠物CT标准是指在进行宠物CT扫描时，对扫描设备、扫描程序和图像质量的要求和规范。

本文将详细介绍宠物CT的标准，以及对宠物CT扫描的影响因素和技术要点等。

一、宠物CT扫描设备的要求1.设备选择：应选择具备高分辨率、多层螺旋、快速扫描和低辐射剂量等特点的CT设备。

建议选择多普勒技术产生的射线源、高速旋转的X射线管和高速多线探测器的设备。

2. CT设备性能：应满足扫描速度快、分辨率高、剂量控制精确等要求，并具有良好的软件系统和影像重建技术。

二、宠物CT扫描程序的要求1.麻醉和镇静：由于宠物在CT扫描过程中需要保持静止，因此需要对其进行麻醉或镇静。

应根据宠物的种类、体重和身体状况等因素，选择适当的药物和麻醉剂，确保安全和效果。

2.宠物定位：宠物在扫描过程中需要保持稳定的体位，这对于扫描结果的准确性和可比性非常重要。

可通过使用充气固定器、体位标记和放射线透明的材料等方法，固定和标记宠物的体位。

3.扫描参数：扫描参数应根据宠物的体重、病灶部位和疾病类型等因素进行调整。

常用的扫描参数包括层厚、螺旋间距、扫描速度、照射时间和剂量等。

4.数据获取和处理：扫描后，应将扫描数据导入计算机进行处理和重建。

可以使用三维重建技术、多平面重建和容积渲染等方法，生成清晰、准确的图像。

三、宠物CT图像质量的要求1.分辨率：宠物CT图像的分辨率应足够高，以便观察和诊断细小的解剖结构和病灶。

分辨率的大小与CT设备的特性有关，可通过调整扫描参数和重建算法来改善图像的分辨率。

2.对比度：宠物CT图像的对比度应适当，以便观察病变和周围正常组织的区别。

对比度的大小受多种因素影响，如射线质量、病灶密度和像素值调整等。

多功能动态DR有诸多优势有效解决使用率偏低的矛盾医学影像技术在近百年间不断发展，尤其在近期更是发展迅猛。

从伦琴发现X射线到出现第一张人手影像的X射线片，从静态模拟机的出现到CR、DR的发展，再到现如今新一代多功能动态DR成为行业高精尖技术引领下的潮流趋势。

临床医生对于医学影像设备的需求不再止步于传统的临床诊断，对于图像的追求已然从静态图像转变到了动态图像。

多功能复合型的动态DR是放射临床专家的得力助手动态DR以其“一机多用”集常规拍片、胃肠、透视、造影于一体的多功能作用深受放射科临床医生的钟意。

动态DR真正意义上实现临床病灶的快速定位和精细诊断，大幅提高医院的工作效率，是放射临床专家的得力助手。

医疗设备所面临的前景以及发展的空间和潜力促使行业创新产品不断涌现。

在放射影像领域，医院放射影像科的基本设备—数字X摄影系统（DR）近年来也在不断更新换代，新一代多种功能复合的动态DR成为行业发展新趋势，其“一台机器、多种用途”成为医院提升设备使用率和看病效率的有力武器。

新一代多功能复合型的动态DR有效解决医疗设备使用率偏低的矛盾影像设备在医院医疗设备中几乎占据了半壁江山，影像设备作为一个综合平台，对医院的发展起着重要推动作用。

基层医院要想成为国民医疗的中坚力量，成为更多的普通患者看病首选之地，医院医学设备必须满足病人的需求。

目前，一些二甲及以下医院的现状是医疗设备使用率偏低，设备闲置情况突出，如何有效提高影像设备的使用效率成为业内关注的焦点。

中国医院协会副会长戴建平认为“对医院的管理者来讲，应重点考虑影像设备的有效利用问题。

”在他看来，加快设备更新并做到合理配置日显重要，医院应力求把设备最大限度地用好，把投入资金最大限度地用好。

绿色环保是科技发展的未来，新一代多功能动态DR的设计理念正基于此。

新一代DR特点是多项功能复合，将一种影像设备的有效利用效能最大化。

针对影像设备有效使用问题，新一代多功能动态DR具备“一机多用”的功能，既能实现数字化摄影、数字化透视，又能将数字化胃肠功能、数字化造影功能整合于一体，甚至能进行介入放射影像成像等检查，这一方面有效解决了医院病源量不足与设备购买空置浪费的矛盾，另一方面，动态DR将普通DR与传统数字胃肠机功能整合，以一台多功能机器替换至少两到三台设备，节约医院机房建设成本、设备管理维护成本，对医院未来规划和长远发展具有非常实用的价值。

X射线基础知识介绍1895年德国物理学家---“伦琴”发现X射线1895-1897年伦琴搞清楚了X射线的产生、传播、穿透力等大部分性质X射线的性质X射线也是电磁波的一种，波长在左右人的肉眼看不见X射线，但X射线能使气体电离，使照相底片感光，能穿过不透明的物体，还能使荧光物质发出荧光。

X射线呈直线传播，在电场和磁场中不发生偏转；当穿过物体时仅部分被散射。

X射线对动物有机体（其中包括对人体）能产生巨大的生理上的影响，能杀伤生物细胞。

（穿透作用、荧光作用、电离作用、热作用、衍射、反射、折射作用；感光作用、着色作用；生物效用）X射线产生的原理X射线是高速运动的粒子与某种物质相撞击后猝然减速，或与该物质中的内层电子相互作用而产生的。

X射线产生的条件1、有高速运动的电子流2、有适当的障碍物——金属靶（钨或钼），阻止电子的运动，将电子动能转为X射线的能量。

3、电子具有足够的动能。

医用X 射线成像原理医用X射线成像的原理：X射线穿过人体，由于人体组织密度不同，穿过人体后在荧光屏、胶片或数字影像接收器上得到灰度不同的人体组织的影像。

在医学上的用途：可以对人体组织进行动态观察（透视）和照片成像。

X射线机的主要技术参数1 管电压kV：代表X射线的穿透力。

管电压越高，产生的X射线穿透力越强。

2 管电流mA：通过X射线管的电子运动形成的电流。

代表单位时间内X射线总量。

管电流越大，单位时间内X射线量越大。

3 电流时间积：管电流与照射时间的乘积。

代表总的射线量。

医用诊断X射线机的主要用途透视：组织的动态连续观察，相当于摄像。

摄片：瞬间组织的影像记录，相当于拍片。

透视成像方式有三种：1 最传统的是荧光成像（荧光透视），即X射线照在荧光屏上发光，在荧光屏上观察人体的影像是连续的，须在暗室操作。

2 用影像增强电视系统：X射线照在影像增强器上，把不可见光转化为可见光，并放大10000倍左右，用CCD摄影在明室显示屏上观察人体影像，是一种模拟信号。

DR引领全方位更灵活的临床应用中国医药物资协会发布了了《2014中国医疗器械行业发展蓝皮书》，报告显示，国内的医疗器械市场不管在生产还是在销售领域，集中度相对都比较低。

2014年，20家上市公司全年销售收入预估为372亿元，占到行业总销售的14.55%。

在医械市场上，影像设备特别是数字X光机在医院医疗设备中几乎占据了半壁江山，近年来也在不断更新换代，新一代多种功能复合的动态DR成为行业发展新趋势，其“一台机器、多种用途”成为医院提升设备使用率和看病效率的有力武器。

新医疗改革促进了医疗基础设施进一步完善，提高了全民医疗水平。

在2015年，医械企业的不断强大更是数字影像诊断设备发展的强大后盾，保障医疗行业快速稳定发展。

在未来，数字医疗影像设备将有更优的发展趋势：影像质量更加优质、工作流程更加便捷、辐射剂量更低、诊断效率更高。

首先，高品质的DR设备会有较高的分辨率，分辨率越高对人体组织看的就越清楚，拍摄的图像质量才更加清晰，才能准确及早的发现病灶。

美诺瓦作为医疗影像设备知名品牌企业，充分掌握DR研发的核心技术，首先在进一步提高产品分辨率上下功夫。

比如，美诺瓦自主研发的CCD探测器DR分辨率可高达4.2lp/mm，且有效成像面积可达17”*17”，医师可以通过显示屏调节图像大小、影像增强等，便于及时观察投照部位病灶。

其次，DR的操作会更加灵活便捷，即使非专业医生也能顺利操作，同时DR 系统的自动化程度也会越来越高。

如美诺瓦DR在为不同病人进行不同体位检查时，医护人员可以采用“一键定位”功能自动帮助患者调整拍摄位置，从而使用户能有时间与患者更好地互动，并最终帮助简化和增强他们的体验。

第三，现代的医疗设备都追求高效率，美诺瓦DR自主研发的ee-PACS医学影像储存和传输系统，充分考虑了国内医院的工作环境、使用习惯和文化传统，帮助医院实现无片化、全面提升整体医疗作业效率和远程医疗的目的，搭建起医院与医院、科室与科室之间的桥梁。
