电力电缆的选择

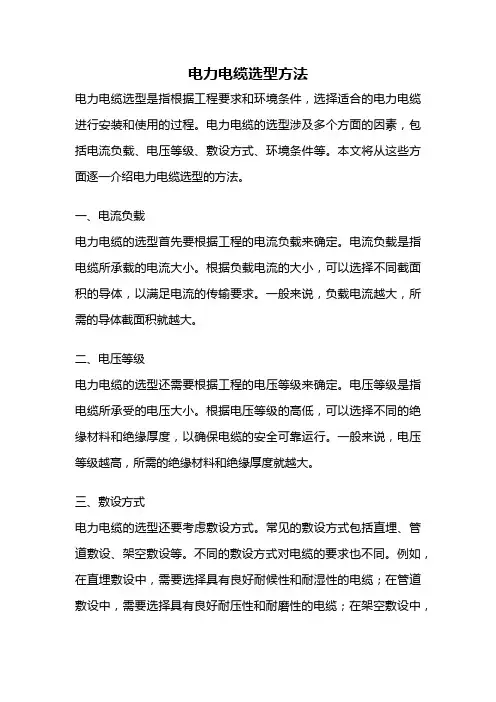

电力电缆选型方法电力电缆选型是指根据工程要求和环境条件，选择适合的电力电缆进行安装和使用的过程。

电力电缆的选型涉及多个方面的因素，包括电流负载、电压等级、敷设方式、环境条件等。

本文将从这些方面逐一介绍电力电缆选型的方法。

一、电流负载电力电缆的选型首先要根据工程的电流负载来确定。

电流负载是指电缆所承载的电流大小。

根据负载电流的大小，可以选择不同截面积的导体，以满足电流的传输要求。

一般来说，负载电流越大，所需的导体截面积就越大。

二、电压等级电力电缆的选型还需要根据工程的电压等级来确定。

电压等级是指电缆所承受的电压大小。

根据电压等级的高低，可以选择不同的绝缘材料和绝缘厚度，以确保电缆的安全可靠运行。

一般来说，电压等级越高，所需的绝缘材料和绝缘厚度就越大。

三、敷设方式电力电缆的选型还要考虑敷设方式。

常见的敷设方式包括直埋、管道敷设、架空敷设等。

不同的敷设方式对电缆的要求也不同。

例如，在直埋敷设中，需要选择具有良好耐候性和耐湿性的电缆；在管道敷设中，需要选择具有良好耐压性和耐磨性的电缆；在架空敷设中，需要选择具有良好耐候性和耐腐蚀性的电缆。

四、环境条件电力电缆的选型还要考虑环境条件。

不同的环境条件对电缆的要求也不同。

例如，在高温环境中，需要选择具有良好耐热性的电缆；在低温环境中，需要选择具有良好耐寒性的电缆；在潮湿环境中，需要选择具有良好防潮性的电缆；在腐蚀性环境中，需要选择具有良好耐腐蚀性的电缆。

电力电缆的选型方法包括根据电流负载、电压等级、敷设方式和环境条件来确定合适的电力电缆。

选型时需要综合考虑这些因素，并选择满足工程要求和环境条件的电力电缆。

在选型过程中，可以参考电缆制造商提供的技术手册和规范，或者咨询专业人士的意见。

通过科学合理的选型方法，可以确保电力电缆的安全可靠运行，提高工程的质量和效益。

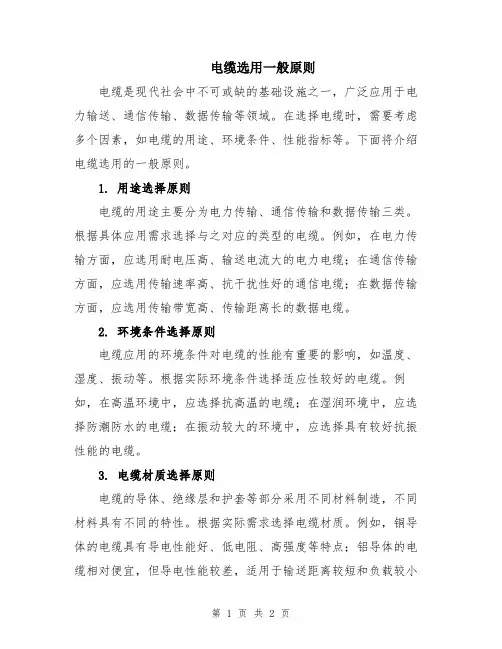

电缆选用一般原则电缆是现代社会中不可或缺的基础设施之一，广泛应用于电力输送、通信传输、数据传输等领域。

在选择电缆时，需要考虑多个因素，如电缆的用途、环境条件、性能指标等。

下面将介绍电缆选用的一般原则。

1. 用途选择原则电缆的用途主要分为电力传输、通信传输和数据传输三类。

根据具体应用需求选择与之对应的类型的电缆。

例如，在电力传输方面，应选用耐电压高、输送电流大的电力电缆；在通信传输方面，应选用传输速率高、抗干扰性好的通信电缆；在数据传输方面，应选用传输带宽高、传输距离长的数据电缆。

2. 环境条件选择原则电缆应用的环境条件对电缆的性能有重要的影响，如温度、湿度、振动等。

根据实际环境条件选择适应性较好的电缆。

例如，在高温环境中，应选择抗高温的电缆；在湿润环境中，应选择防潮防水的电缆；在振动较大的环境中，应选择具有较好抗振性能的电缆。

3. 电缆材质选择原则电缆的导体、绝缘层和护套等部分采用不同材料制造，不同材料具有不同的特性。

根据实际需求选择电缆材质。

例如，铜导体的电缆具有导电性能好、低电阻、高强度等特点；铝导体的电缆相对便宜，但导电性能较差，适用于输送距离较短和负载较小的场合；塑料绝缘层的电缆适用于一般环境，而橡胶绝缘层的电缆适用于较恶劣的环境。

4. 电缆性能指标选择原则电缆的性能指标包括电气性能、机械性能、阻燃性能、耐热性能等。

根据实际需求选择性能指标。

例如，在电力传输方面，应选择耐电压高、阻燃性能好的电缆；在通信传输方面，应选择传输带宽高、抗干扰性能好的电缆。

5. 标准符合性原则选择电缆时应考虑其是否符合国家相关标准和行业规范。

按照标准规范选用具备可靠性和安全性的电缆，以确保工程项目的顺利进行。

6. 经济性原则在满足项目需求的前提下，应选择经济性较好的电缆。

经济性主要包括电缆的价格、维护成本、使用寿命等方面。

综合考虑各种因素，选用成本合理的电缆，以实现最佳经济效益。

综上所述，电缆的选择应根据其用途、环境条件、材质、性能指标等因素进行综合考虑。

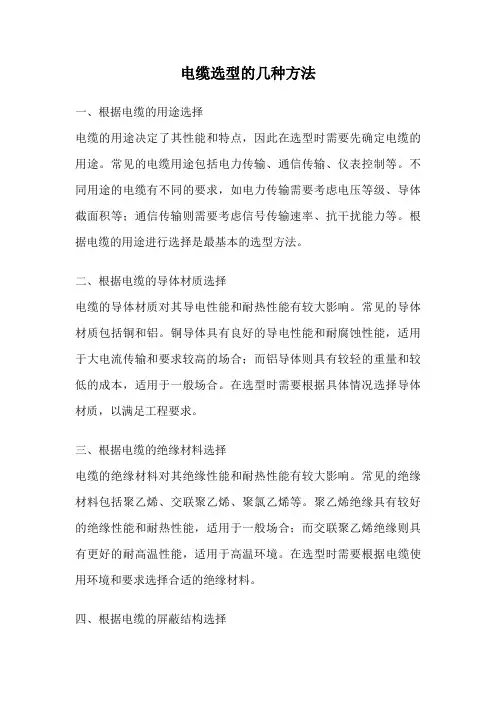

电缆选型的几种方法一、根据电缆的用途选择电缆的用途决定了其性能和特点，因此在选型时需要先确定电缆的用途。

常见的电缆用途包括电力传输、通信传输、仪表控制等。

不同用途的电缆有不同的要求，如电力传输需要考虑电压等级、导体截面积等；通信传输则需要考虑信号传输速率、抗干扰能力等。

根据电缆的用途进行选择是最基本的选型方法。

二、根据电缆的导体材质选择电缆的导体材质对其导电性能和耐热性能有较大影响。

常见的导体材质包括铜和铝。

铜导体具有良好的导电性能和耐腐蚀性能，适用于大电流传输和要求较高的场合；而铝导体则具有较轻的重量和较低的成本，适用于一般场合。

在选型时需要根据具体情况选择导体材质，以满足工程要求。

三、根据电缆的绝缘材料选择电缆的绝缘材料对其绝缘性能和耐热性能有较大影响。

常见的绝缘材料包括聚乙烯、交联聚乙烯、聚氯乙烯等。

聚乙烯绝缘具有较好的绝缘性能和耐热性能，适用于一般场合；而交联聚乙烯绝缘则具有更好的耐高温性能，适用于高温环境。

在选型时需要根据电缆使用环境和要求选择合适的绝缘材料。

四、根据电缆的屏蔽结构选择电缆的屏蔽结构对其抗干扰能力有较大影响。

常见的屏蔽结构包括铝塑复合带屏蔽、铜带屏蔽、铜丝编织屏蔽等。

铝塑复合带屏蔽具有较好的屏蔽效果和成本效益，适用于一般场合；而铜带屏蔽和铜丝编织屏蔽则具有较好的抗干扰能力，适用于对干扰要求较高的场合。

在选型时需要根据对干扰的要求选择合适的屏蔽结构。

五、根据电缆的外护层材料选择电缆的外护层材料对其耐磨损性能和耐候性能有较大影响。

常见的外护层材料包括聚氯乙烯、聚乙烯、聚氨酯等。

聚氯乙烯外护层具有较好的耐磨损性能和耐候性能，适用于一般场合；而聚乙烯和聚氨酯外护层则具有更好的耐磨损性能和耐候性能，适用于对外界环境要求较高的场合。

在选型时需要根据电缆使用环境和要求选择合适的外护层材料。

总结：电缆选型是根据电缆的用途、导体材质、绝缘材料、屏蔽结构和外护层材料等因素进行选择。

根据电缆的用途选择是最基本的选型方法，导体材质、绝缘材料、屏蔽结构和外护层材料等因素则是根据具体要求进行选择。

电线电缆的选型及方法⒈电线电缆型号的选择选用电线电缆时，要考虑用途，敷设条件及安全性等；根据用途的不同，可选用电力电缆、架空绝缘电缆、控制电缆等；根据敷设条件的不同，可选用一般塑料绝缘电缆、钢带铠装电缆、钢丝铠装电缆、防腐电缆等；根据安全性要求，可选用阻燃电缆、无卤阻燃电缆、耐火电缆等。

⒉电线电缆规格的选择确定电线电缆的使用规格（导体截面）时，应考虑发热，电压损失，经济电流密度，机械强度等条件。

根据经验，低压动力线因其负荷电流较大，故一般先按发热条件选择截面，然后验算其电压损失和机械强度；低压照明线因其对电压水平要求较高，可先按允许电压损失条件选择截面，再验算发热条件和机械强度；对高压线路，则先按经济电流密度选择截面，然后验算其发热条件和允许电压损失；而高压架空线路，还应验算其机械强度。

若用户没有经验，则应征询有关专业单位或人士的意见。

一般电线电缆规格的选用参见下表：电线电缆规格选用参考表3、同一规格铝芯导线载流量约为铜芯的0.7倍，选用铝芯导线可比铜芯导线大一个规格，交联聚乙烯绝缘可选用小一档规格，耐火电线电缆则应选较大规格。

4、本表计算容量是以三相380V、Cosφ＝0.85为基准，若单相220V、Cosφ＝0.85，容量则应× 1/3。

3、当环境温度较高或采用明敷方式等，其安全载流量都会下降，此时应选用较大规格；当用于頻繁起动电机时，应选用大2～3个规格。

5、本表聚氯乙烯绝缘电线按单根架空敷设方式计算，若为穿管或多根敷设，则应选用大2～3个规格。

6、以上数据仅供参考，最终设计和确定电缆的型号和规格应参照有关专业资料或电工手册。

7.运输中严禁从高处扔下电缆或装有电缆的电缆盘，特别是在较低温度时（一般为5℃左右及以下）,扔、摔电缆将有可能导致绝缘、护套开裂。

8.尽可能避免在露天以裸露方式存放电缆，电缆盘不允许平放。

9.吊装包装件时，严禁几盘同时吊装。

在车辆、船舶等运输工具上，电缆盘要用合适方法加以固定，防止互相碰撞或翻倒，以防止机械损伤电缆。

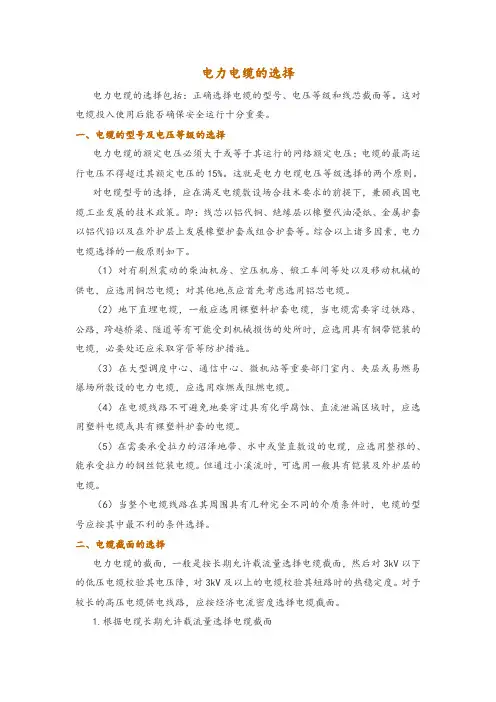

电力电缆的选择电力电缆的选择包括：正确选择电缆的型号、电压等级和线芯截面等。

这对电缆投入使用后能否确保安全运行十分重要。

一、电缆的型号及电压等级的选择电力电缆的额定电压必须大于或等于其运行的网络额定电压；电缆的最高运行电压不得超过其额定电压的15%。

这就是电力电缆电压等级选择的两个原则。

对电缆型号的选择，应在满足电缆敷设场合技术要求的前提下，兼顾我国电缆工业发展的技术政策。

即：线芯以铝代铜、绝缘层以橡塑代油浸纸、金属护套以铝代铅以及在外护层上发展橡塑护套或组合护套等。

综合以上诸多因素，电力电缆选择的一般原则如下。

（1）对有剧烈震动的柴油机房、空压机房、锻工车间等处以及移动机械的供电，应选用铜芯电缆；对其他地点应首先考虑选用铝芯电缆。

（2）地下直埋电缆，一般应选用裸塑料护套电缆，当电缆需要穿过铁路、公路，跨越桥梁、隧道等有可能受到机械损伤的处所时，应选用具有钢带铠装的电缆，必要处还应采取穿管等防护措施。

（3）在大型调度中心、通信中心、微机站等重要部门室内、夹层或易燃易爆场所敷设的电力电缆，应选用难燃或阻燃电缆。

（4）在电缆线路不可避免地要穿过具有化学腐蚀、直流泄漏区域时，应选用塑料电缆或具有裸塑料护套的电缆。

（5）在需要承受拉力的沼泽地带、水中或竖直敷设的电缆，应选用整根的、能承受拉力的钢丝铠装电缆。

但通过小溪流时，可选用一般具有铠装及外护层的电缆。

（6）当整个电缆线路在其周围具有几种完全不同的介质条件时，电缆的型号应按其中最不利的条件选择。

二、电缆截面的选择电力电缆的截面，一般是按长期允许载流量选择电缆截面，然后对3kV以下的低压电缆校验其电压降，对3kV及以上的电缆校验其短路时的热稳定度。

对于较长的高压电缆供电线路，应按经济电流密度选择电缆截面。

1.根据电缆长期允许载流量选择电缆截面为了保证电缆的使用寿命，运行中的电缆导体温度不应超过其规定的长期允许工作温度。

根据这一原则，在选择电缆截面时，必须满足下列条件：式中Imax——通过电缆的最大持续负荷电流；I——指定条件下的长期允许载流量，见表1-4-9～表1-4-13；K——电缆长期允许载流量的总修正系数。

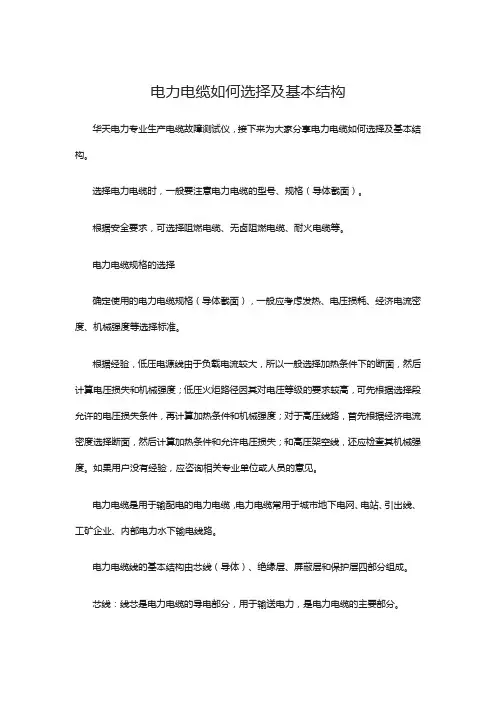

电力电缆如何选择及基本结构
华天电力专业生产电缆故障测试仪，接下来为大家分享电力电缆如何选择及基本结构。

选择电力电缆时，一般要注意电力电缆的型号、规格（导体截面）。

根据安全要求，可选择阻燃电缆、无卤阻燃电缆、耐火电缆等。

电力电缆规格的选择
确定使用的电力电缆规格（导体截面），一般应考虑发热、电压损耗、经济电流密度、机械强度等选择标准。

根据经验，低压电源线由于负载电流较大，所以一般选择加热条件下的断面，然后计算电压损失和机械强度；低压火炬路径因其对电压等级的要求较高，可先根据选择段允许的电压损失条件，再计算加热条件和机械强度；对于高压线路，首先根据经济电流密度选择断面，然后计算加热条件和允许电压损失；和高压架空线，还应检查其机械强度。

如果用户没有经验，应咨询相关专业单位或人员的意见。

电力电缆是用于输配电的电力电缆，电力电缆常用于城市地下电网、电站、引出线、工矿企业、内部电力水下输电线路。

电力电缆线的基本结构由芯线（导体）、绝缘层、屏蔽层和保护层四部分组成。

芯线：线芯是电力电缆的导电部分，用于输送电力，是电力电缆的主要部分。

绝缘：绝缘层是电芯与大地之间的线路与电气中不同相线芯相互绝缘，保证电力传输，是电力电缆结构的组成部分。

屏蔽层：15kV及以上电力电缆一般是导体屏蔽层和绝缘屏蔽层。

保护：保护作用是保护电源线免受外界杂质和水分的侵入，防止外力直接损坏电源线。

电力电缆选择手册一、根据国家标准《GB50217-2007电力工程电缆设计规范》，该标准制定了电力电缆形式的类型、导体截面选择和敷设规范。

下表节选其中部分外护层和电力电缆截面的内容，所有节选内容均为非强制性规范。

表一GB50217-2007电力工程电缆设计规范节选3.5 电缆外护层类型3.5.7 保护管中敷设的电缆，应具有挤塑外护层。

3.7 电力电缆截面3.7.1 电力电缆导体截面的选择，应符合下列规定：1. 最大工作电流作用下的电缆导体温度，不得超过电缆使用寿命的允许值。

持续工作回路的电缆导体工作温度,应符合本规范附录A的规定。

2. 最大短路电流和短路时间作用下的电缆导体温度，应符合本规范附录A的规定。

3. 最大工作电流作用下连接回路的电压降，不得超过该回路允许值。

4. 10kV及以下电力电缆截面除应符合上述1～3款的要求外，尚宜按电缆的初始投资与使用寿命期间的运行费用综合经济的原则选择。

10kV及以下电力电缆经济电流截面选用方法宜符合本规范附录B 的规定。

5. 多芯电力电缆导体最小截面，铜导体不宜小于2.5mm2，铝导体不宜小于4mm2。

6. 敷设于水下的电缆，当需要导体承受拉力且较合理时，可按抗拉要求选择截面。

3.7.2 10kV 及以下常用电缆按100％持续工作电流确定电缆导体允许最小截面，宜符合本规范附录C和附录D 的规定，其载流量按照下列使用条件差异影响计入校正系数后的实际允许值应大于回路的工作电流。

1 环境温度差异。

2 直埋敷设时土壤热阻系数差异。

3 电缆多根并列的影响。

4 户外架空敷设无遮阳时的日照影响。

3.7.3 除本规范第3.7.2 条规定的情况外，电缆按100％持续工作电流确定电缆导体允许最小截面时，应经计算或测试验证，计算内容或参数选择应符合下列规定：1. 不适用，未摘录2. 不适用，未摘录3. 敷设于保护管中的电缆，应计入热阻影响；排管中不同孔位的电缆还应分别计入互热因素的影响。

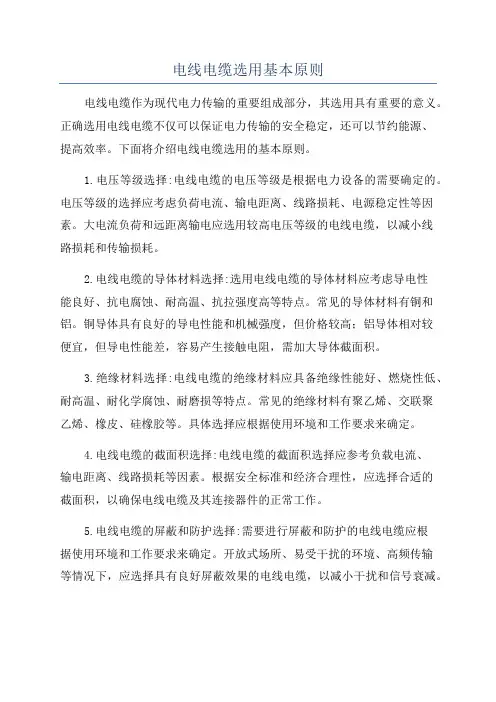

电线电缆选用基本原则电线电缆作为现代电力传输的重要组成部分，其选用具有重要的意义。

正确选用电线电缆不仅可以保证电力传输的安全稳定，还可以节约能源、提高效率。

下面将介绍电线电缆选用的基本原则。

1.电压等级选择:电线电缆的电压等级是根据电力设备的需要确定的。

电压等级的选择应考虑负荷电流、输电距离、线路损耗、电源稳定性等因素。

大电流负荷和远距离输电应选用较高电压等级的电线电缆，以减小线路损耗和传输损耗。

2.电线电缆的导体材料选择:选用电线电缆的导体材料应考虑导电性能良好、抗电腐蚀、耐高温、抗拉强度高等特点。

常见的导体材料有铜和铝。

铜导体具有良好的导电性能和机械强度，但价格较高；铝导体相对较便宜，但导电性能差，容易产生接触电阻，需加大导体截面积。

3.绝缘材料选择:电线电缆的绝缘材料应具备绝缘性能好、燃烧性低、耐高温、耐化学腐蚀、耐磨损等特点。

常见的绝缘材料有聚乙烯、交联聚乙烯、橡皮、硅橡胶等。

具体选择应根据使用环境和工作要求来确定。

4.电线电缆的截面积选择:电线电缆的截面积选择应参考负载电流、输电距离、线路损耗等因素。

根据安全标准和经济合理性，应选择合适的截面积，以确保电线电缆及其连接器件的正常工作。

5.电线电缆的屏蔽和防护选择:需要进行屏蔽和防护的电线电缆应根据使用环境和工作要求来确定。

开放式场所、易受干扰的环境、高频传输等情况下，应选择具有良好屏蔽效果的电线电缆，以减小干扰和信号衰减。

6.电线电缆的耐火性选择:需要具备良好耐火性能的电线电缆用于火灾易发生或对火灾危险性要求比较高的场所，如公共建筑、化工厂等。

耐火性能应符合相应的国家标准或相关技术要求。

7.电线电缆的外护层选择:外护层应具备耐磨损、防腐蚀、耐候性能好等特点。

不同使用环境和工作要求下，应选择合适的外护层类型，如聚氯乙烯、聚氯乙烯护套、聚乙烯、钢花纹护套等。

以上是电线电缆选用的基本原则，根据不同的需求、环境和工作要求来选择合适的电线电缆，可以确保电力传输的安全稳定，提高效率，节约能源。

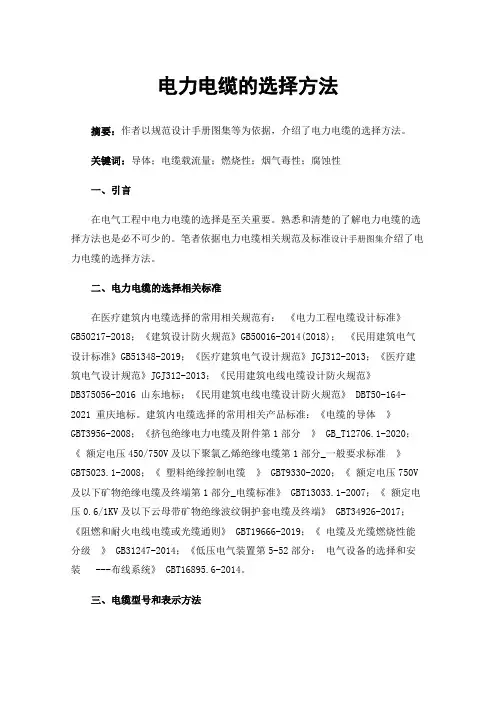

电力电缆的选择方法摘要：作者以规范设计手册图集等为依据，介绍了电力电缆的选择方法。

关键词：导体；电缆载流量；燃烧性；烟气毒性；腐蚀性一、引言在电气工程中电力电缆的选择是至关重要。

熟悉和清楚的了解电力电缆的选择方法也是必不可少的。

笔者依据电力电缆相关规范及标准设计手册图集介绍了电力电缆的选择方法。

二、电力电缆的选择相关标准在医疗建筑内电缆选择的常用相关规范有：《电力工程电缆设计标准》GB50217-2018；《建筑设计防火规范》GB50016-2014(2018)；《民用建筑电气设计标准》GB51348-2019；《医疗建筑电气设计规范》JGJ312-2013；《医疗建筑电气设计规范》JGJ312-2013；《民用建筑电线电缆设计防火规范》DB375056-2016 山东地标；《民用建筑电线电缆设计防火规范》 DBT50-164-2021 重庆地标。

建筑内电缆选择的常用相关产品标准：《电缆的导体》GBT3956-2008；《挤包绝缘电力电缆及附件第1部分》 GB_T12706.1-2020；《额定电压450/750V及以下聚氯乙烯绝缘电缆第1部分_一般要求标准》GBT5023.1-2008；《塑料绝缘控制电缆》 GBT9330-2020；《额定电压750V 及以下矿物绝缘电缆及终端第1部分_电缆标准》 GBT13033.1-2007；《额定电压0.6/1KV及以下云母带矿物绝缘波纹铜护套电缆及终端》 GBT34926-2017；《阻燃和耐火电线电缆或光缆通则》 GBT19666-2019；《电缆及光缆燃烧性能分级》 GB31247-2014；《低压电气装置第5-52部分：电气设备的选择和安装 ---布线系统》 GBT16895.6-2014。

三、电缆型号和表示方法导体共分四种：第一种实心导体，第二种绞合导体，第五种软导体，第六种比第五种更柔软的导体。

第一种和第二种导体用于固定敷设的电缆中，第五种和第六种导体用于软电缆和软线中，也可用于固定敷设。

电缆的选择应考虑的因素和条件很多，这么大的事，一定要找一个正规的设计院进行正规设计，并按设计进行严格施工，才能保证安全。

这里给你一个简单示例，严格地说不是很正规。

1、根据负荷电流初步选择电缆截面：对10KV线路，10000KV A容量对应的额定电流是：Ie=Se/(1.732*Ue)=10000/(1.732*10.5)=550A；查表，10KV150平方毫米的交联聚乙烯绝缘铝芯电缆在直埋在地下，温度为25℃时的载流量为325A，10KV240平方毫米的交联聚乙烯绝缘铝芯电缆在直埋在地下，温度为25℃时的载流量为395A，若选铜芯电缆截流量增加1.3倍；若想达到550A的截流量，需要双根10KV185平方毫米的交联聚乙烯绝缘铝芯电缆或双根10KV240平方毫米的交联聚乙烯绝缘铝芯电缆，根据铜价现在比较贵的现实，建议选用铝芯电缆；又根据规程的规定，电缆故障后修复时间比较长，对重要场合应考虑全负荷备用，即应选择4根电缆并列运行，本人认为，当有投资能力时，应按规程执行，当资金不足时，若该开闭站是双电源供电，则可以不考虑备用，若该开闭站是单电源供电，负荷也不太重要时，则可以选用三根电缆，并列运行，平时使负荷率不高，减少线损，提高电压质量，遇有一根电缆故障时（一般情况下不会二条电缆同时损坏），停运一根电缆也能保障正常供电。

2、校验导线在使用场地的热稳定性，保证短路事故状态下电缆不致损坏。

这需要上级电缆的参数，计算出短路电流后进行计算，一般来说，10KV的短路电流应小于31.5KA，选双185平方毫米电缆或双240平方毫米电缆应没有问题。

3、校验导线的电压降。

1.常规做法目前，在工业和民用建筑的电气设计中，通常按最大负载电流Imax来选择电缆截面，即按电缆发热的允许电流Ial来选定。

由于电缆的价格较贵，一般在考虑适当的发展余地后，选定一个允许电流大于最大负载电流的电缆截面，至多加留一挡的余地。

例如，某一干线最大负载电流Imax=100A，按常规的做法，选择电缆截面 Sal=25mm2(假定埋地敷设)，其允许电流Ial=110A。

电缆选型的几种方法电缆选型是指根据特定的工程要求和应用环境条件，选择合适的电缆类型和规格。

正确的电缆选型可以保证电气设备的安全运行，提高电力传输的效率。

下面介绍几种常用的电缆选型方法。

1.电气参数选型法：根据工程所要求的电流载荷、额定电压、短路电流、电缆长度等电气参数，选择符合要求的电缆。

可以通过计算电流载荷的方法，来确定所需的电缆截面积和导体规格。

2.环境条件选型法：根据电缆敷设的环境条件，如温度、湿度、辐射等因素，选择适合的电缆。

例如，在高温环境下，需要选择能够承受高温的耐热电缆。

3.功能要求选型法：根据工程所要求的电缆的功能特性，如阻燃性能、耐火性能、耐腐蚀性能等，选择相应的电缆。

例如，在火灾风险较高的场所，需要选择具有良好阻燃性能的阻燃电缆。

4.结构形式选型法：根据电缆的结构形式，包括绝缘材料、绝缘层厚度、导体材料、屏蔽材料等，选择适合的电缆。

例如，在需要抗干扰、抗电磁干扰的场所，需要选择具有屏蔽层的屏蔽电缆。

5.经济性选型法：综合考虑电缆的价格和性能，选择经济合理的电缆。

需要综合考虑初期投资和长期运行成本，选择性价比较高的电缆。

6.标准规范选型法：根据国家或行业的标准规范，选择符合要求的电缆。

例如，在国际标准化组织（ISO）出版的电缆标准中，规定了各种类型的电缆的性能要求和测试方法。

从以上几种选型方法可以看出，电缆选型需要考虑多个因素，包括电气参数、环境条件、功能要求、结构形式、经济性以及标准规范等。

不同的电缆选型方法可以结合使用，以获得最佳的电缆选型方案。

此外，可以根据具体工程的特点和要求，进行定制化选型，以满足实际应用的需要。

电缆选购参数电缆是电力传输和通信领域中重要的配套设备，选择适合的电缆参数对于确保电力传输和通信质量至关重要。

本文将从电缆的导体材质、电压等级、绝缘材料、屏蔽结构、外径等参数进行详细介绍，以帮助读者选购合适的电缆。

一、导体材质导体材质是决定电缆导电性能的关键因素。

常见的导体材质有铜和铝两种，其中铜的导电性能更好，但价格也相对较高，适用于对导电性能要求较高的场合。

而铝导体由于价格较低，适用于一些对导电性能要求不高的场合。

二、电压等级电缆的电压等级需要根据实际使用场景来确定。

常见的电压等级有低压、中压和高压等。

低压电缆适用于一般家庭和小型企业的用电需求，中压电缆适用于工业生产和中型企业的用电需求，而高压电缆则适用于大型工厂、电力站等需要高电压供电的场合。

三、绝缘材料绝缘材料是保证电缆绝缘性能的重要因素。

常见的绝缘材料有聚乙烯、聚氯乙烯和交联聚乙烯等。

聚乙烯绝缘电缆具有较好的电气特性和机械性能，适用于一般的低压电力传输；聚氯乙烯绝缘电缆具有良好的耐热性和耐腐蚀性，适用于高温和腐蚀性环境；交联聚乙烯绝缘电缆具有较好的电气特性和机械性能，适用于高压电力传输。

四、屏蔽结构屏蔽结构是为了减少电缆受到外界电磁干扰而设计的。

常见的屏蔽结构有铝塑复合屏蔽、铜带屏蔽和铜丝编织屏蔽等。

铝塑复合屏蔽具有良好的屏蔽效果和经济性；铜带屏蔽具有较好的屏蔽性能和机械强度，适用于一些对屏蔽性能要求较高的场合；铜丝编织屏蔽具有良好的屏蔽性能和柔软性，适用于需要经常弯曲的场合。

五、外径电缆的外径需要根据敷设环境和容纳的电线数量来确定。

一般来说，外径较小的电缆更加灵活，适用于狭小的敷设空间，而外径较大的电缆则适用于宽敞的敷设空间。

选购电缆时需要考虑导体材质、电压等级、绝缘材料、屏蔽结构和外径等参数。

根据实际使用场景和需求，选择适合的电缆参数可以确保电力传输和通信质量的稳定和可靠。

在选购电缆时，建议与专业人士咨询，并根据实际情况进行综合评估，以确保选购合适的电缆。

交流电力电缆选择的一般原则交流电力电缆的选择是电力工程中至关重要的一环。

在选择电缆时，需要考虑多个因素，包括电压等级、电流负载、敷设环境、安全性能和经济性等。

电压等级是选择电力电缆的首要考虑因素之一。

根据电网的电压等级，我们可以确定所需的电缆额定电压等级。

一般来说，高压电缆适用于输送高压电能，低压电缆适用于输送低压电能。

选择电缆时，应确保其额定电压等级与电网的电压等级相匹配，以确保安全和可靠的电力传输。

电流负载是选择电缆的另一个重要因素。

电缆的截面积应根据电流负载来确定，以确保电缆可以承受所需的电流负载而不过载。

如果电流负载过大，电缆可能会过热甚至损坏，影响电力传输的安全性和可靠性。

敷设环境也是选择电缆的考虑因素之一。

不同的敷设环境对电缆的要求不同。

例如，在地下敷设时，需要选择具有良好耐水、耐腐蚀和耐压性能的电缆；在高温环境下，应选择能够耐受高温的电缆。

因此，在选择电缆时，应充分考虑敷设环境的特点，选择适合的电缆材质和结构。

安全性能也是选择电缆的重要考虑因素之一。

电缆应具有良好的绝缘性能和耐火性能，以防止漏电和火灾等安全事故的发生。

在选择电缆时，应选择符合国家标准和行业规范的产品，以确保电力传输的安全可靠。

经济性也是选择电缆的一个重要考虑因素。

在满足安全和可靠性要求的前提下，应选择价格合理、性能稳定的电缆。

经济性的考虑可以帮助降低工程成本，提高电力工程的投资回报率。

选择交流电力电缆时应综合考虑电压等级、电流负载、敷设环境、安全性能和经济性等因素。

只有在全面评估这些因素的基础上，才能选择到合适的电缆，确保电力传输的安全可靠。

在实际工程中，还应根据具体情况进行合理的优化和调整，以满足实际需求。

第八节电力电缆选择与敷设1. 前言电力电缆是电力系统中重要的组成部分，用于传输电力信号和能量。

正确选择和敷设电力电缆是保证电力系统正常运行的关键之一。

本文将对电力电缆的选择和敷设进行介绍。

2. 电力电缆的选择2.1 电力电缆的分类根据用途和结构，电力电缆可以分为多种类型，常见的电力电缆类型如下：•高压电缆•中压电缆•低压电缆•电力电缆配套附件•通信电缆2.2 电力电缆的选择依据正确选择电力电缆需要考虑以下因素：•电系统的额定电压和额定电流；•电缆的规格和材质；•电缆的敷设方式和环境条件；•电力电缆的使用寿命和维护成本。

2.3 电力电缆的规格电力电缆的规格主要包括导体截面积、芯数、绝缘材料和护套材料等。

选择电力电缆的规格应该根据电源输送能力和负载要求来确定。

2.4 电力电缆的材质电力电缆的材质分为导体材质、绝缘材料和护套材料三种。

不同的材质对应不同的环境和适用范围。

常见的材质有铜、铝、聚乙烯、交联聚乙烯、PVC等。

2.5 电力电缆的敷设方式电力电缆的敷设方式包括地下敷设和空中敷设。

地下敷设主要用于城市区域，而空中敷设适用于地理条件较为特殊的地区。

3. 电力电缆的敷设3.1 电力电缆敷设之前的准备工作在电力电缆敷设之前，需要对相应的区域进行勘察，确定敷设方案；同时，还需进行卫星定位和地形分析等工作，确保敷设环境的符合要求。

3.2 电力电缆的埋深和距离电力电缆的埋深和距离是电缆敷设的两个重要指标，不同型号和种类的电力电缆应按照相应的规范来进行敷设。

一般情况下，地下电力电缆的埋深为1.2m ~ 1.5m，距离则根据电缆种类和芯数来定。

3.3 电力电缆敷设的步骤通常情况下，电力电缆敷设的步骤如下：•确定好敷设方案；•在敷设区域里，先进行开挖土方；•针对电力电缆的埋深和距离进行设计；•将电线放入管道中；•平整管道，完好地封闭起来，夯实土壤。

3.4 电力电缆的维护电力电缆敷设完后，需要进行定期的维护工作。

一般情况下，应该每年进行至少一次维护，包括对电缆外观的检查、对接头处的检修、绝缘层的测试等。

电力电缆截面的选择电力电缆截面1 电力电缆缆芯截面选择的基本要求。

1.1 最大工作电流作用下的缆芯温度，不得超过按电缆使用寿命确定的允许值。

持续工作回路的缆芯工作温度,应符合附录A的规定。

1.2 最大短路电流作用时间产生的热效应，应满足热稳定条件。

对非熔断器保护的回路，满足热稳定条件可按短路电流作用下缆芯温度不超过附录A所列允许值。

1.3 连接回路在最大工作电流作用下的电压降，不得超过该回路允许值。

1.4 较长距离的大电流回路或35kV以上高压电缆，当符合上述条款时，宜选择经济截面，可按“年费用支出最小”原则。

1.5 铝芯电缆截面，不宜小于4。

1.6 水下电缆敷设当需缆芯承受拉力且较合理时，可按抗拉要求选用截面。

2 对10kV及以下常用电缆按持续工作电流确定允许最小缆芯截面时，宜满足附录B电缆允许持续载流量（建议性基础值）、以及由附录C按下列使用条件差异影响计入校正系数所确定的允许载流量。

（1）环境温度差异。

（2）直埋敷设时土壤热阻系数差异。

（3）电缆多根并列的影响。

（4）户外架空敷设无遮阳时的日照影响。

3 不属于本规范第2条规定的其他情况下，电缆按持续工作电流确定允许最小缆芯截面时，应经计算或测试验证，且计算内容或参数选择应符合下列规定：（1）中频供电回路使用非同轴电缆，应计入非工频情况下集肤效应和邻近效应增大损耗发热的影响。

（2）单芯高压电缆以交叉互联接地当单元系统中三个区段不等长时，应计入金属护层的附加损耗发热影响。

（3）敷设于塑料保护管中的电缆，应计入热阻影响；排管中不同孔位的电缆还应分别计入互热因素的影响。

（4）敷设于封闭、半封闭或透气式耐火槽盒中的电缆，应计入包含该型材质及其盒体厚度、尺寸等因素对热阻增大的影响。

（5）施加在电缆上的防火涂料、包带等覆盖层厚度大于1.50mm时，应计入其热阻影响。

（6）沟内电缆埋砂且无经常性水份补充时，应按砂质情况选取大于2.0℃·m/W 的热阻系数计入对电缆热阻增大的影响。
