运动控制系统第4版课后习题答案完整版_陈伯时_上海大学

运动控制系统第四版思考题答案电力拖动自动控制系统-运动控制系统（阮毅陈伯时）课后答案包括思考题和课后习题第2章2-1 直流电动机有哪几种调速方法？各有哪些特点？答：调压调速，弱磁调速，转子回路串电阻调速，变频调速。

特点略。

2-2 简述直流PWM 变换器电路的基本结构。

答：直流PWM 变换器基本结构如图，包括IGBT 和续流二极管。

三相交流电经过整流滤波后送往直流PWM 变换器，通过改变直流PWM 变换器中IGBT 的控制脉冲占空比，来调节直流PWM 变换器输出电压大小，二极管起续流作用。

2-3 直流PWM 变换器输出电压的特征是什么？答：脉动直流电压。

2=4 为什么直流PWM 变换器-电动机系统比V-M 系统能够获得更好的动态性能？答：直流PWM 变换器和晶闸管整流装置均可看作是一阶惯性环节。

其中直流PWM 变换器的时间常数Ts 等于其IGBT 控制脉冲周期（1/fc），而晶闸管整流装置的时间常数Ts 通常取其最大失控时间的一半（1/（2mf）。

因fc 通常为kHz 级，而f 通常为工频（50 或60Hz）为一周内），m 整流电压的脉波数，通常也不会超过20，故直流PWM 变换器时间常数通常比晶闸管整流装置时间常数更小，从而响应更快，动态性能更好。

2=5 在直流脉宽调速系统中，当电动机停止不动时，电枢两端是否还有电压？电路中是否还有电流？为什么？答：电枢两端还有电压，因为在直流脉宽调速系统中，电动机电枢两端电压仅取决于直流PWM 变换器的输出。

电枢回路中还有电流，因为电枢电压和电枢电阻的存在。

2-6 直流PWM 变换器主电路中反并联二极管有何作用？如果二极管断路会产生什么后果？答：为电动机提供续流通道。

若二极管断路则会使电动机在电枢电压瞬时值为零时产生过电压。

2-7 直流PWM 变换器的开关频率是否越高越好？为什么？答：不是。

因为若开关频率非常高，当给直流电动机供电时，有可能导致电枢电流还未上升至负载电流时，就已经开始下降了，从而导致平均电流总小于负载电流，电机无法运转。

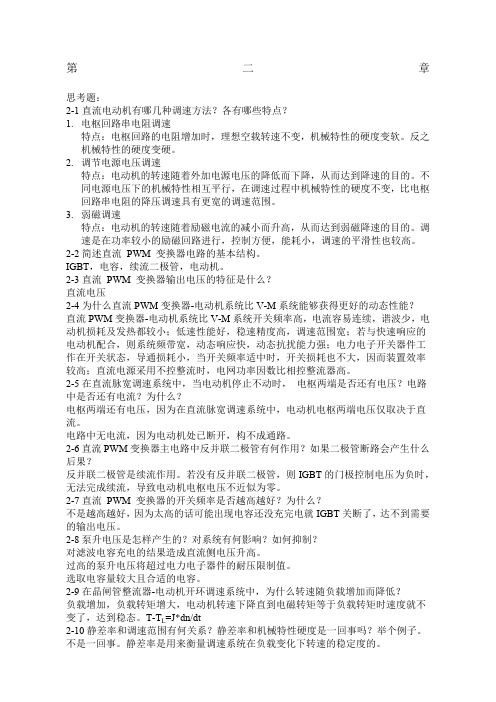

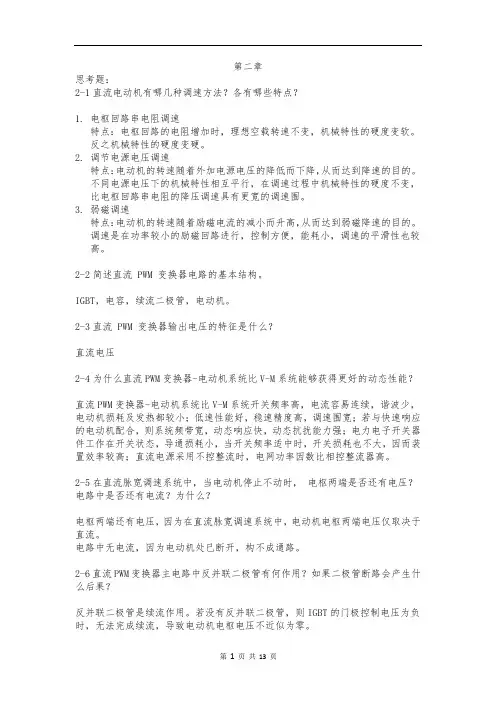

第二章思考题：2-1直流电动机有哪几种调速方法？各有哪些特点？1.电枢回路串电阻调速特点：电枢回路的电阻增加时，理想空载转速不变，机械特性的硬度变软。

反之机械特性的硬度变硬。

2.调节电源电压调速特点：电动机的转速随着外加电源电压的降低而下降，从而达到降速的目的。

不同电源电压下的机械特性相互平行，在调速过程中机械特性的硬度不变，比电枢回路串电阻的降压调速具有更宽的调速围。

3.弱磁调速特点：电动机的转速随着励磁电流的减小而升高，从而达到弱磁降速的目的。

调速是在功率较小的励磁回路进行，控制方便，能耗小，调速的平滑性也较高。

2-2简述直流 PWM 变换器电路的基本结构。

IGBT，电容，续流二极管，电动机。

2-3直流 PWM 变换器输出电压的特征是什么？直流电压2-4为什么直流PWM变换器-电动机系统比V-M系统能够获得更好的动态性能？直流PWM变换器-电动机系统比V-M系统开关频率高，电流容易连续，谐波少，电动机损耗及发热都较小；低速性能好，稳速精度高，调速围宽；若与快速响应的电动机配合，则系统频带宽，动态响应快，动态抗扰能力强；电力电子开关器件工作在开关状态，导通损耗小，当开关频率适中时，开关损耗也不大，因而装置效率较高；直流电源采用不控整流时，电网功率因数比相控整流器高。

2-5在直流脉宽调速系统中，当电动机停止不动时，电枢两端是否还有电压？电路中是否还有电流？为什么？电枢两端还有电压，因为在直流脉宽调速系统中，电动机电枢两端电压仅取决于直流。

电路中无电流，因为电动机处已断开，构不成通路。

2-6直流PWM变换器主电路中反并联二极管有何作用？如果二极管断路会产生什么后果？反并联二极管是续流作用。

若没有反并联二极管，则IGBT的门极控制电压为负时，无法完成续流，导致电动机电枢电压不近似为零。

2-7直流 PWM 变换器的开关频率是否越高越好？为什么？不是越高越好，因为太高的话可能出现电容还没充完电就IGBT关断了，达不到需要的输出电压。

1-3 （1）调速范围和静差率的定义是什么？（2）为什么说“脱离了调速范围，要满足给定的静差率也就容易得多了”？ （3）调速范围、静差速降和最小静差率之间有什么关系？ 答：（1）调速范围：生产机械要求电动机提供的最高转速和最低转速之比。

用字母Ｄ表示，即max minn D n =其中：n max 和n min 一般指电动机额定负载时的最高和最低转速；对于少数负载很轻的机械，可以用实际负载时的最高和最低转速。

（2）静差率：当系统在某一转速下运行时，负载由理想空载增加到额定值时所对应的转速降落，与理想空载转速之比，称作静差率s ，即：N o n s n ∆=，或用百分比表示：100%N ons n ∆=⨯同样硬度的特性，理想空载转速越低时，静差率越大，转速的相对稳定度也就越差。

如果低速时的静差率能满足要求，高速时的静差率肯定也能满足要求。

所以静差率的要求以低速时的静差率为准。

（3）在直流电动机变压调速系统中，一般以电动机的额定转速作为最高转速n N 作为最高转速，取调速系统的静差率为最低转速时的静差率：min min N No N n n s n n n ∆∆==+∆，得到最低转速 min (1)N s n n s-∆=，则max min (1)N N n n s D n n s ==-这就是调速系统的调速范围、静差速降和最小静差率之间的关系。

可见：∆n N 值一定时，对静差率s 要求越高（即要求s 越小），系统能够允许的调速范围也越小。

所以说“脱离了调速范围，要满足给定的静差率也就容易得多了”。

结论：一个调速系统的调速范围，是指在最低速时还能满足静差率要求的转速可调范围。

1-5 某闭环调速系统的调速范围是1500~150r/min ，要求系统的静差率s≤2%，那么系统允许的静态速降是多少？如果开环系统的静态速降是100r/min ，则闭环系统的开环放大倍数应有多大？解：因min N N o N n n s n n n ∆∆==+∆，所以 min 1500.023.06(/min)110.02N n s n r s ⨯∆===-- 因1op cl n n K ∆∆=+， 所以 10011131.73.06op op cl N n n K n n ∆∆=-=-=-=∆∆1-8 转速单闭环调速系统有那些特点？改变给定电压能否改变电动机的转速，为什么？如果给定电压不变，调节测速反馈电压的分压比是否能够改变转速，为什么？ 如果测速发电机的励磁发生了变化，系统有无克服这种干扰的能力？ 答:（1）转速单闭环调速系统有以下三个基本特征①只用比例放大器的反馈控制系统，其被被调量仍是有静差的。

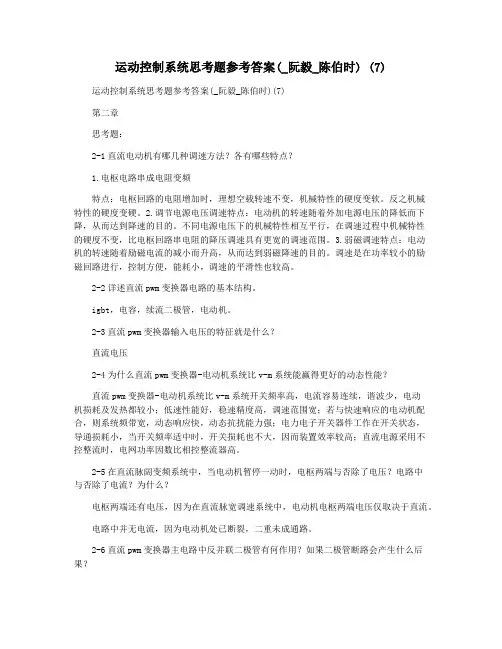

运动控制系统思考题参考答案(_阮毅_陈伯时) (7)运动控制系统思考题参考答案(_阮毅_陈伯时)(7)第二章思考题：2-1直流电动机有哪几种调速方法？各有哪些特点？1.电枢电路串成电阻变频特点：电枢回路的电阻增加时，理想空载转速不变，机械特性的硬度变软。

反之机械特性的硬度变硬。

2.调节电源电压调速特点：电动机的转速随着外加电源电压的降低而下降，从而达到降速的目的。

不同电源电压下的机械特性相互平行，在调速过程中机械特性的硬度不变，比电枢回路串电阻的降压调速具有更宽的调速范围。

3.弱磁调速特点：电动机的转速随着励磁电流的减小而升高，从而达到弱磁降速的目的。

调速是在功率较小的励磁回路进行，控制方便，能耗小，调速的平滑性也较高。

2-2详述直流pwm变换器电路的基本结构。

igbt，电容，续流二极管，电动机。

2-3直流pwm变换器输入电压的特征就是什么？直流电压2-4为什么直流pwm变换器-电动机系统比v-m系统能赢得更好的动态性能？直流pwm变换器-电动机系统比v-m系统开关频率高，电流容易连续，谐波少，电动机损耗及发热都较小；低速性能好，稳速精度高，调速范围宽；若与快速响应的电动机配合，则系统频带宽，动态响应快，动态抗扰能力强；电力电子开关器件工作在开关状态，导通损耗小，当开关频率适中时，开关损耗也不大，因而装置效率较高；直流电源采用不控整流时，电网功率因数比相控整流器高。

2-5在直流脉阔变频系统中，当电动机暂停一动时，电枢两端与否除了电压？电路中与否除了电流？为什么？电枢两端还有电压，因为在直流脉宽调速系统中，电动机电枢两端电压仅取决于直流。

电路中并无电流，因为电动机处已断裂，二重未成通路。

2-6直流pwm变换器主电路中反并联二极管有何作用？如果二极管断路会产生什么后果？反并联二极管就是续流促进作用。

若没反并联二极管，则igbt的门极掌控电压为负第1页共1页时，无法顺利完成续流，引致电动机电枢电压不对数为零。

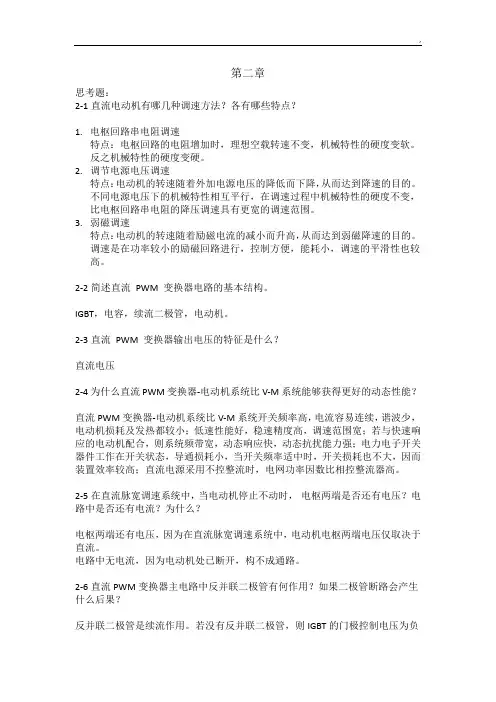

第二章思考题：2-1直流电动机有哪几种调速方法？各有哪些特点？1.电枢回路串电阻调速特点：电枢回路的电阻增加时，理想空载转速不变，机械特性的硬度变软。

反之机械特性的硬度变硬。

2.调节电源电压调速特点：电动机的转速随着外加电源电压的降低而下降，从而达到降速的目的。

不同电源电压下的机械特性相互平行，在调速过程中机械特性的硬度不变，比电枢回路串电阻的降压调速具有更宽的调速范围。

3.弱磁调速特点：电动机的转速随着励磁电流的减小而升高，从而达到弱磁降速的目的。

调速是在功率较小的励磁回路进行，控制方便，能耗小，调速的平滑性也较高。

2-2简述直流PWM 变换器电路的基本结构。

IGBT，电容，续流二极管，电动机。

2-3直流PWM 变换器输出电压的特征是什么？直流电压2-4为什么直流PWM变换器-电动机系统比V-M系统能够获得更好的动态性能？直流PWM变换器-电动机系统比V-M系统开关频率高，电流容易连续，谐波少，电动机损耗及发热都较小；低速性能好，稳速精度高，调速范围宽；若与快速响应的电动机配合，则系统频带宽，动态响应快，动态抗扰能力强；电力电子开关器件工作在开关状态，导通损耗小，当开关频率适中时，开关损耗也不大，因而装置效率较高；直流电源采用不控整流时，电网功率因数比相控整流器高。

2-5在直流脉宽调速系统中，当电动机停止不动时，电枢两端是否还有电压？电路中是否还有电流？为什么？电枢两端还有电压，因为在直流脉宽调速系统中，电动机电枢两端电压仅取决于直流。

电路中无电流，因为电动机处已断开，构不成通路。

2-6直流PWM变换器主电路中反并联二极管有何作用？如果二极管断路会产生什么后果？反并联二极管是续流作用。

若没有反并联二极管，则IGBT的门极控制电压为负时，无法完成续流，导致电动机电枢电压不近似为零。

2-7直流PWM 变换器的开关频率是否越高越好？为什么？不是越高越好，因为太高的话可能出现电容还没充完电就IGBT关断了，达不到需要的输出电压。

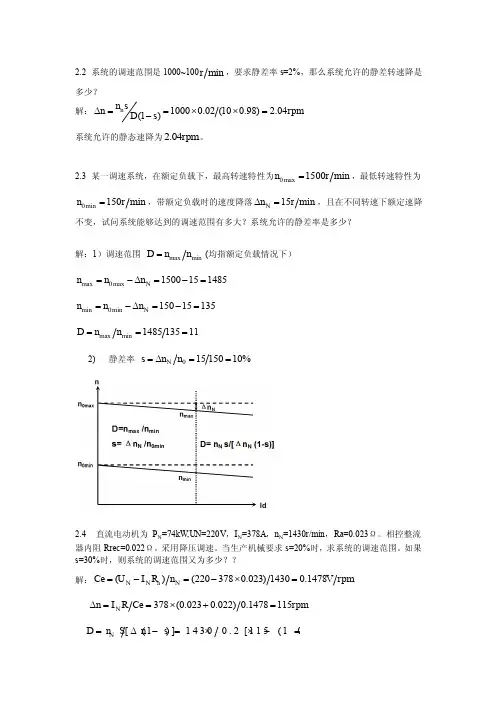

电力拖动自动控制系统第四版习题答案陈伯时 Last revision date: 13 December 2020.《电力拖动自动控制系统—运动控制系统》习题2-2 调速系统的调速范围是 1000~100r/min ，要求静差率 s=2%，那么系统允许的稳态速降是 多少解：系统允许的稳态速降sn 0 02 × 100 ? n N = = = 2 04( r min ) ( 1 ? s ) ( 1 ? 0 02)2-5 某龙门刨床工作台采用晶闸管整流器-电动机调速系统。

已知直流电动机 = 60 k W ， P N U N = 220 V ， I N = 305 A ， n N =1000 r m in ， 主 电 路 总 电 阻 R = 0 18? ， C = 0 2 V ? min r ，求：（1）当电流连续时，在额定负载下的转速降落 n 为多少N （2）开环系统机械特性连续段在额定转速时的静差率 s 多少N （3）额定负载下的转速降落 n 为多少，才能满足 D = 20, s ≤ 5% 的要求。

N解：（1）当电流连续时，在额定负载下的转速降落 I R 305 × 0 18 N? n = = = 274 5( r min )N C 0 2 （2）开环系统机械特性连续段在额定转速时的静差率 ? n 274 5 N s = = ≈ 0 215 = 21 5% N n + ? n 1000 + 274 5N N （3）额定负载下满足 D = 20, s ≤ 5% 要求的转速降落 n s 1000 × 0 05 N ? n = = ≈ 2 63 ( r min ) N D ( 1 ? s ) 20 × ( 1 ? 0 05)2-6 有一晶闸管稳压电源，其稳态结构如图所示，已知给定电压 U u = 8 8 V , 比例调节放大 系数 K = 2, 晶闸管装置放大系数 K = 15, 反馈系数 γ = 0 7 。

1-3 （1）调速范围和静差率的定义是什么？（2）为什么说“脱离了调速范围，要满足给定的静差率也就容易得多了”？ （3）调速范围、静差速降和最小静差率之间有什么关系？ 答：（1）调速范围：生产机械要求电动机提供的最高转速和最低转速之比。

用字母Ｄ表示，即max minn D n =其中：n max 和n min 一般指电动机额定负载时的最高和最低转速；对于少数负载很轻的机械，可以用实际负载时的最高和最低转速。

（2）静差率：当系统在某一转速下运行时，负载由理想空载增加到额定值时所对应的转速降落，与理想空载转速之比，称作静差率s ，即：N o n s n ∆=，或用百分比表示：100%N ons n ∆=⨯同样硬度的特性，理想空载转速越低时，静差率越大，转速的相对稳定度也就越差。

如果低速时的静差率能满足要求，高速时的静差率肯定也能满足要求。

所以静差率的要求以低速时的静差率为准。

（3）在直流电动机变压调速系统中，一般以电动机的额定转速作为最高转速n N 作为最高转速，取调速系统的静差率为最低转速时的静差率：min min N No N n n s n n n ∆∆==+∆，得到最低转速 min (1)N s n n s-∆=，则max min (1)N N n n s D n n s ==-这就是调速系统的调速范围、静差速降和最小静差率之间的关系。

可见：∆n N 值一定时，对静差率s 要求越高（即要求s 越小），系统能够允许的调速范围也越小。

所以说“脱离了调速范围，要满足给定的静差率也就容易得多了”。

结论：一个调速系统的调速范围，是指在最低速时还能满足静差率要求的转速可调范围。

1-5 某闭环调速系统的调速范围是1500~150r/min ，要求系统的静差率s≤2%，那么系统允许的静态速降是多少？如果开环系统的静态速降是100r/min ，则闭环系统的开环放大倍数应有多大？解：因min N N o N n n s n n n ∆∆==+∆，所以 min 1500.023.06(/min)110.02N n s n r s ⨯∆===-- 因1op cl n n K ∆∆=+， 所以 10011131.73.06op op cl N n n K n n ∆∆=-=-=-=∆∆1-8 转速单闭环调速系统有那些特点？改变给定电压能否改变电动机的转速，为什么？如果给定电压不变，调节测速反馈电压的分压比是否能够改变转速，为什么？ 如果测速发电机的励磁发生了变化，系统有无克服这种干扰的能力？ 答:（1）转速单闭环调速系统有以下三个基本特征①只用比例放大器的反馈控制系统，其被被调量仍是有静差的。

第二章思考题：2-1直流电动机有哪几种调速方法？各有哪些特点？1.电枢回路串电阻调速特点：电枢回路的电阻增加时，理想空载转速不变，机械特性的硬度变软。

反之机械特性的硬度变硬。

2.调节电源电压调速特点：电动机的转速随着外加电源电压的降低而下降，从而达到降速的目的。

不同电源电压下的机械特性相互平行，在调速过程中机械特性的硬度不变，比电枢回路串电阻的降压调速具有更宽的调速范围。

3.弱磁调速特点：电动机的转速随着励磁电流的减小而升高，从而达到弱磁降速的目的。

调速是在功率较小的励磁回路进行，控制方便，能耗小，调速的平滑性也较高。

2-2简述直流PWM 变换器电路的基本结构。

IGBT，电容，续流二极管，电动机。

2-3直流PWM 变换器输出电压的特征是什么？直流电压2-4为什么直流PWM变换器-电动机系统比V-M系统能够获得更好的动态性能？直流PWM变换器-电动机系统比V-M系统开关频率高，电流容易连续，谐波少，电动机损耗及发热都较小；低速性能好，稳速精度高，调速范围宽；若与快速响应的电动机配合，则系统频带宽，动态响应快，动态抗扰能力强；电力电子开关器件工作在开关状态，导通损耗小，当开关频率适中时，开关损耗也不大，因而装置效率较高；直流电源采用不控整流时，电网功率因数比相控整流器高。

2-5在直流脉宽调速系统中，当电动机停止不动时，电枢两端是否还有电压？电路中是否还有电流？为什么？电枢两端还有电压，因为在直流脉宽调速系统中，电动机电枢两端电压仅取决于直流。

电路中无电流，因为电动机处已断开，构不成通路。

2-6直流PWM变换器主电路中反并联二极管有何作用？如果二极管断路会产生什么后果？反并联二极管是续流作用。

若没有反并联二极管，则IGBT的门极控制电压为负时，无法完成续流，导致电动机电枢电压不近似为零。

2-7直流PWM 变换器的开关频率是否越高越好？为什么？不是越高越好，因为太高的话可能出现电容还没充完电就IGBT关断了，达不到需要的输出电压。

第二章思考题：2-1直流电动机有哪几种调速方法？各有哪些特点？1.电枢回路串电阻调速特点：电枢回路的电阻增加时，理想空载转速不变，机械特性的硬度变软。

反之机械特性的硬度变硬。

2.调节电源电压调速特点：电动机的转速随着外加电源电压的降低而下降，从而达到降速的目的。

不同电源电压下的机械特性相互平行，在调速过程中机械特性的硬度不变，比电枢回路串电阻的降压调速具有更宽的调速范围。

3.弱磁调速特点：电动机的转速随着励磁电流的减小而升高，从而达到弱磁降速的目的。

调速是在功率较小的励磁回路进行，控制方便，能耗小，调速的平滑性也较高。

2-2简述直流PWM 变换器电路的基本结构。

IGBT，电容，续流二极管，电动机。

2-3直流PWM 变换器输出电压的特征是什么？直流电压2-4为什么直流PWM变换器-电动机系统比V-M系统能够获得更好的动态性能？直流PWM变换器-电动机系统比V-M系统开关频率高，电流容易连续，谐波少，电动机损耗及发热都较小；低速性能好，稳速精度高，调速范围宽；若与快速响应的电动机配合，则系统频带宽，动态响应快，动态抗扰能力强；电力电子开关器件工作在开关状态，导通损耗小，当开关频率适中时，开关损耗也不大，因而装置效率较高；直流电源采用不控整流时，电网功率因数比相控整流器高。

2-5在直流脉宽调速系统中，当电动机停止不动时，电枢两端是否还有电压？电路中是否还有电流？为什么？电枢两端还有电压，因为在直流脉宽调速系统中，电动机电枢两端电压仅取决于直流。

电路中无电流，因为电动机处已断开，构不成通路。

2-6直流PWM变换器主电路中反并联二极管有何作用？如果二极管断路会产生什么后果？反并联二极管是续流作用。

若没有反并联二极管，则IGBT的门极控制电压为负时，无法完成续流，导致电动机电枢电压不近似为零。

2-7直流PWM 变换器的开关频率是否越高越好？为什么？不是越高越好，因为太高的话可能出现电容还没充完电就IGBT关断了，达不到需要的输出电压。

第二章思考题：2-1直流电动机有哪几种调速方法？各有哪些特点？1.电枢回路串电阻调速特点：电枢回路的电阻增加时，理想空载转速不变，机械特性的硬度变软。

反之机械特性的硬度变硬。

2.调节电源电压调速特点：电动机的转速随着外加电源电压的降低而下降，从而达到降速的目的。

不同电源电压下的机械特性相互平行，在调速过程中机械特性的硬度不变，比电枢回路串电阻的降压调速具有更宽的调速范围。

3.弱磁调速特点：电动机的转速随着励磁电流的减小而升高，从而达到弱磁降速的目的。

调速是在功率较小的励磁回路进行，控制方便，能耗小，调速的平滑性也较高。

2-2简述直流 PWM 变换器电路的基本结构。

IGBT，电容，续流二极管，电动机。

2-3直流 PWM 变换器输出电压的特征是什么？直流电压2-4为什么直流PWM变换器-电动机系统比V-M系统能够获得更好的动态性能？直流PWM变换器-电动机系统比V-M系统开关频率高，电流容易连续，谐波少，电动机损耗及发热都较小；低速性能好，稳速精度高，调速范围宽；若与快速响应的电动机配合，则系统频带宽，动态响应快，动态抗扰能力强；电力电子开关器件工作在开关状态，导通损耗小，当开关频率适中时，开关损耗也不大，因而装置效率较高；直流电源采用不控整流时，电网功率因数比相控整流器高。

2-5在直流脉宽调速系统中，当电动机停止不动时，电枢两端是否还有电压？电路中是否还有电流？为什么？电枢两端还有电压，因为在直流脉宽调速系统中，电动机电枢两端电压仅取决于直流。

电路中无电流，因为电动机处已断开，构不成通路。

2-6直流PWM变换器主电路中反并联二极管有何作用？如果二极管断路会产生什么后果？反并联二极管是续流作用。

若没有反并联二极管，则IGBT的门极控制电压为负时，无法完成续流，导致电动机电枢电压不近似为零。

2-7直流 PWM 变换器的开关频率是否越高越好？为什么？不是越高越好，因为太高的话可能出现电容还没充完电就IGBT关断了，达不到需要的输出电压。
