运动控制系统 陈伯时 上海大学 第4版课后习题答案完整版

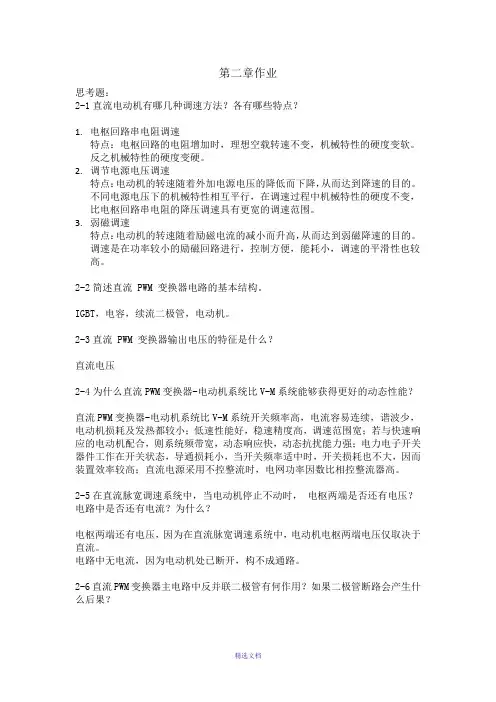

第二章作业思考题：2-1直流电动机有哪几种调速方法？各有哪些特点？1.电枢回路串电阻调速特点：电枢回路的电阻增加时，理想空载转速不变，机械特性的硬度变软。

反之机械特性的硬度变硬。

2.调节电源电压调速特点：电动机的转速随着外加电源电压的降低而下降，从而达到降速的目的。

不同电源电压下的机械特性相互平行，在调速过程中机械特性的硬度不变，比电枢回路串电阻的降压调速具有更宽的调速范围。

3.弱磁调速特点：电动机的转速随着励磁电流的减小而升高，从而达到弱磁降速的目的。

调速是在功率较小的励磁回路进行，控制方便，能耗小，调速的平滑性也较高。

2-2简述直流 PWM 变换器电路的基本结构。

IGBT，电容，续流二极管，电动机。

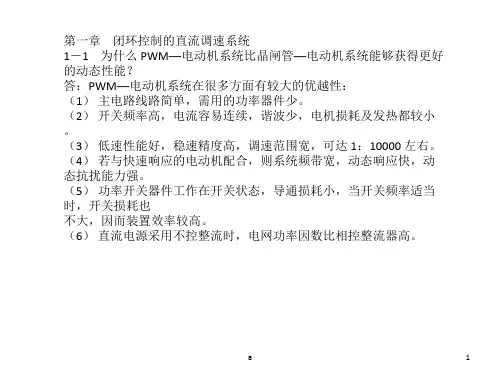

2-3直流 PWM 变换器输出电压的特征是什么？直流电压2-4为什么直流PWM变换器-电动机系统比V-M系统能够获得更好的动态性能？直流PWM变换器-电动机系统比V-M系统开关频率高，电流容易连续，谐波少，电动机损耗及发热都较小；低速性能好，稳速精度高，调速范围宽；若与快速响应的电动机配合，则系统频带宽，动态响应快，动态抗扰能力强；电力电子开关器件工作在开关状态，导通损耗小，当开关频率适中时，开关损耗也不大，因而装置效率较高；直流电源采用不控整流时，电网功率因数比相控整流器高。

2-5在直流脉宽调速系统中，当电动机停止不动时，电枢两端是否还有电压？电路中是否还有电流？为什么？电枢两端还有电压，因为在直流脉宽调速系统中，电动机电枢两端电压仅取决于直流。

电路中无电流，因为电动机处已断开，构不成通路。

2-6直流PWM变换器主电路中反并联二极管有何作用？如果二极管断路会产生什么后果？反并联二极管是续流作用。

若没有反并联二极管，则IGBT的门极控制电压为负时，无法完成续流，导致电动机电枢电压不近似为零。

2-7直流 PWM 变换器的开关频率是否越高越好？为什么？不是越高越好，因为太高的话可能出现电容还没充完电就IGBT关断了，达不到需要的输出电压。

运动控制系统第四版思考题答案电力拖动自动控制系统-运动控制系统（阮毅陈伯时）课后答案包括思考题和课后习题第2章2-1 直流电动机有哪几种调速方法？各有哪些特点？答：调压调速，弱磁调速，转子回路串电阻调速，变频调速。

特点略。

2-2 简述直流PWM 变换器电路的基本结构。

答：直流PWM 变换器基本结构如图，包括IGBT 和续流二极管。

三相交流电经过整流滤波后送往直流PWM 变换器，通过改变直流PWM 变换器中IGBT 的控制脉冲占空比，来调节直流PWM 变换器输出电压大小，二极管起续流作用。

2-3 直流PWM 变换器输出电压的特征是什么？答：脉动直流电压。

2=4 为什么直流PWM 变换器-电动机系统比V-M 系统能够获得更好的动态性能？答：直流PWM 变换器和晶闸管整流装置均可看作是一阶惯性环节。

其中直流PWM 变换器的时间常数Ts 等于其IGBT 控制脉冲周期（1/fc），而晶闸管整流装置的时间常数Ts 通常取其最大失控时间的一半（1/（2mf）。

因fc 通常为kHz 级，而f 通常为工频（50 或60Hz）为一周内），m 整流电压的脉波数，通常也不会超过20，故直流PWM 变换器时间常数通常比晶闸管整流装置时间常数更小，从而响应更快，动态性能更好。

2=5 在直流脉宽调速系统中，当电动机停止不动时，电枢两端是否还有电压？电路中是否还有电流？为什么？答：电枢两端还有电压，因为在直流脉宽调速系统中，电动机电枢两端电压仅取决于直流PWM 变换器的输出。

电枢回路中还有电流，因为电枢电压和电枢电阻的存在。

2-6 直流PWM 变换器主电路中反并联二极管有何作用？如果二极管断路会产生什么后果？答：为电动机提供续流通道。

若二极管断路则会使电动机在电枢电压瞬时值为零时产生过电压。

2-7 直流PWM 变换器的开关频率是否越高越好？为什么？答：不是。

因为若开关频率非常高，当给直流电动机供电时，有可能导致电枢电流还未上升至负载电流时，就已经开始下降了，从而导致平均电流总小于负载电流，电机无法运转。

第二章思考题：2-1直流电动机有哪几种调速方法？各有哪些特点？1.电枢回路串电阻调速特点：电枢回路的电阻增加时，理想空载转速不变，机械特性的硬度变软。

反之机械特性的硬度变硬。

2.调节电源电压调速特点：电动机的转速随着外加电源电压的降低而下降，从而达到降速的目的。

不同电源电压下的机械特性相互平行，在调速过程中机械特性的硬度不变，比电枢回路串电阻的降压调速具有更宽的调速围。

3.弱磁调速特点：电动机的转速随着励磁电流的减小而升高，从而达到弱磁降速的目的。

调速是在功率较小的励磁回路进行，控制方便，能耗小，调速的平滑性也较高。

2-2简述直流 PWM 变换器电路的基本结构。

IGBT，电容，续流二极管，电动机。

2-3直流 PWM 变换器输出电压的特征是什么？直流电压2-4为什么直流PWM变换器-电动机系统比V-M系统能够获得更好的动态性能？直流PWM变换器-电动机系统比V-M系统开关频率高，电流容易连续，谐波少，电动机损耗及发热都较小；低速性能好，稳速精度高，调速围宽；若与快速响应的电动机配合，则系统频带宽，动态响应快，动态抗扰能力强；电力电子开关器件工作在开关状态，导通损耗小，当开关频率适中时，开关损耗也不大，因而装置效率较高；直流电源采用不控整流时，电网功率因数比相控整流器高。

2-5在直流脉宽调速系统中，当电动机停止不动时，电枢两端是否还有电压？电路中是否还有电流？为什么？电枢两端还有电压，因为在直流脉宽调速系统中，电动机电枢两端电压仅取决于直流。

电路中无电流，因为电动机处已断开，构不成通路。

2-6直流PWM变换器主电路中反并联二极管有何作用？如果二极管断路会产生什么后果？反并联二极管是续流作用。

若没有反并联二极管，则IGBT的门极控制电压为负时，无法完成续流，导致电动机电枢电压不近似为零。

2-7直流 PWM 变换器的开关频率是否越高越好？为什么？不是越高越好，因为太高的话可能出现电容还没充完电就IGBT关断了，达不到需要的输出电压。

电力拖动自动控制系统运动控制系统阮毅陈伯时课后思考题答案电力拖动自动控制系统-运动控制系统阮毅陈伯时课后思考题答案电力拖动自动控制系统-运动控制系统（阮毅陈伯时）课后思考题答案第2章2-1直流电动机有哪几种调速方法？各有哪些特点？请问：调压变频，强磁变频，转子电路串成电阻变频，变频变频。

特点略。

2-2详述直流pwm变换器电路的基本结构。

答：直流pwm变换器基本结构如图，包括igbt和续流二极管。

三相交流电经过整流滤波后送往直流pwm变换器，通过改变直流pwm变换器中igbt的控制脉冲占空比，来调节直流pwm变换器输出电压大小，二极管起续流作用。

2-3直流pwm变换器输出电压的特征是什么？答：脉动直流电压。

2=4为什么直流pwm变换器-电动机系统比v-m系统能赢得更好的动态性能？请问：直流pwm变换器和晶闸管整流装置均可看做就是一阶惯性环节。

其中直流pwm变换器的时间常数ts等同于其igbt掌控脉冲周期（1/fc），而晶闸管整流装置的时间常数ts通常挑其最小失控时间的一半（1/（2mf）。

因fc通常为khz级，而f通常为工频（50或60hz）为一周内），m整流电压的脉波数，通常也不能少于20，故直流pwm变换器时间常数通常比晶闸管整流装置时间常数更大，从而积极响应更慢，动态性能更好。

2=5在直流脉宽调速系统中，当电动机停止不动时，电枢两端是否还有电压？电路中是否还有电流？为什么？请问：电枢两端除了电压，因为在直流脉阔变频系统中，电动机电枢两端电压仅依赖于直流pwm变换器的输入。

电枢电路中除了电流，因为电枢电压和电枢电阻的存有。

2-6直流pwm变换器主电路中反并联二极管有何作用？如果二极管断路会产生什么后果？请问：为电动机提供更多Chinian流通道。

若二极管断路则可以并使电动机在电枢电压瞬时值为零时产生过电压。

2-7直流pwm变换器的开关频率是否越高越好？为什么？请问：不是。

因为若控制器频率非常低，当给直流电动机供电时，有可能引致电枢电流还未下降至功率电流时，就已经已经开始上升了，从而引致平均值电流总大于功率电流，电机无法运转。

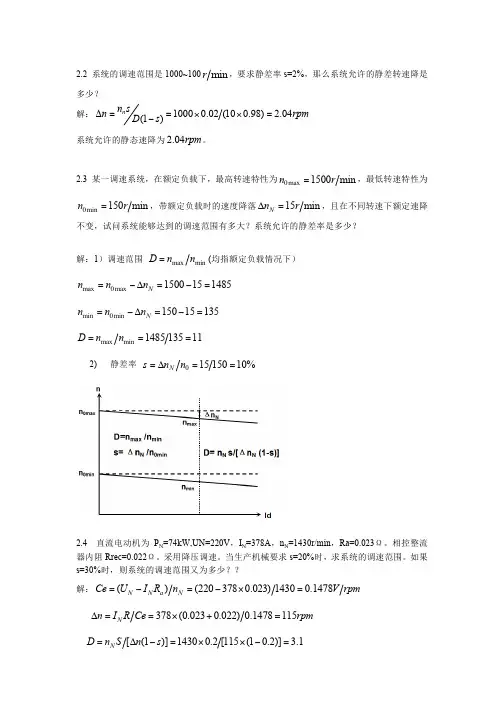

电力拖动自动控制系统第四版习题答案陈伯时 Last revision date: 13 December 2020.《电力拖动自动控制系统—运动控制系统》习题2-2 调速系统的调速范围是 1000~100r/min ，要求静差率 s=2%，那么系统允许的稳态速降是 多少解：系统允许的稳态速降sn 0 02 × 100 ? n N = = = 2 04( r min ) ( 1 ? s ) ( 1 ? 0 02)2-5 某龙门刨床工作台采用晶闸管整流器-电动机调速系统。

已知直流电动机 = 60 k W ， P N U N = 220 V ， I N = 305 A ， n N =1000 r m in ， 主 电 路 总 电 阻 R = 0 18? ， C = 0 2 V ? min r ，求：（1）当电流连续时，在额定负载下的转速降落 n 为多少N （2）开环系统机械特性连续段在额定转速时的静差率 s 多少N （3）额定负载下的转速降落 n 为多少，才能满足 D = 20, s ≤ 5% 的要求。

N解：（1）当电流连续时，在额定负载下的转速降落 I R 305 × 0 18 N? n = = = 274 5( r min )N C 0 2 （2）开环系统机械特性连续段在额定转速时的静差率 ? n 274 5 N s = = ≈ 0 215 = 21 5% N n + ? n 1000 + 274 5N N （3）额定负载下满足 D = 20, s ≤ 5% 要求的转速降落 n s 1000 × 0 05 N ? n = = ≈ 2 63 ( r min ) N D ( 1 ? s ) 20 × ( 1 ? 0 05)2-6 有一晶闸管稳压电源，其稳态结构如图所示，已知给定电压 U u = 8 8 V , 比例调节放大 系数 K = 2, 晶闸管装置放大系数 K = 15, 反馈系数 γ = 0 7 。

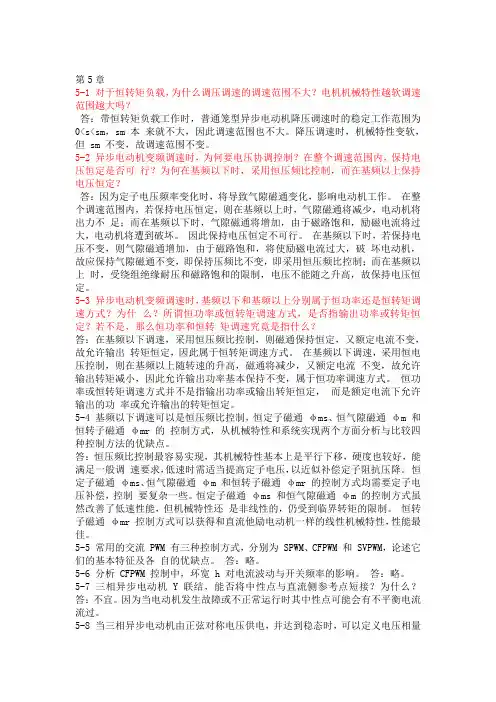

第5章5-1 对于恒转矩负载，为什么调压调速的调速范围不大？电机机械特性越软调速范围越大吗？答：带恒转矩负载工作时，普通笼型异步电动机降压调速时的稳定工作范围为0<s<sm，sm 本来就不大，因此调速范围也不大。

降压调速时，机械特性变软，但 sm 不变，故调速范围不变。

5-2 异步电动机变频调速时，为何要电压协调控制？在整个调速范围内，保持电压恒定是否可行？为何在基频以下时，采用恒压频比控制，而在基频以上保持电压恒定？答：因为定子电压频率变化时，将导致气隙磁通变化，影响电动机工作。

在整个调速范围内，若保持电压恒定，则在基频以上时，气隙磁通将减少，电动机将出力不足；而在基频以下时，气隙磁通将增加，由于磁路饱和，励磁电流将过大，电动机将遭到破坏。

因此保持电压恒定不可行。

在基频以下时，若保持电压不变，则气隙磁通增加，由于磁路饱和，将使励磁电流过大，破坏电动机，故应保持气隙磁通不变，即保持压频比不变，即采用恒压频比控制；而在基频以上时，受绕组绝缘耐压和磁路饱和的限制，电压不能随之升高，故保持电压恒定。

5-3 异步电动机变频调速时，基频以下和基频以上分别属于恒功率还是恒转矩调速方式？为什么？所谓恒功率或恒转矩调速方式，是否指输出功率或转矩恒定？若不是，那么恒功率和恒转矩调速究竟是指什么？答：在基频以下调速，采用恒压频比控制，则磁通保持恒定，又额定电流不变，故允许输出转矩恒定，因此属于恒转矩调速方式。

在基频以下调速，采用恒电压控制，则在基频以上随转速的升高，磁通将减少，又额定电流不变，故允许输出转矩减小，因此允许输出功率基本保持不变，属于恒功率调速方式。

恒功率或恒转矩调速方式并不是指输出功率或输出转矩恒定，而是额定电流下允许输出的功率或允许输出的转矩恒定。

5-4 基频以下调速可以是恒压频比控制，恒定子磁通φms、恒气隙磁通φm 和恒转子磁通φmr 的控制方式，从机械特性和系统实现两个方面分析与比较四种控制方法的优缺点。

1-3 （1）调速范围和静差率的定义是什么？（2）为什么说“脱离了调速范围，要满足给定的静差率也就容易得多了”？ （3）调速范围、静差速降和最小静差率之间有什么关系？ 答：（1）调速范围：生产机械要求电动机提供的最高转速和最低转速之比。

用字母Ｄ表示，即max minn D n =其中：n max 和n min 一般指电动机额定负载时的最高和最低转速；对于少数负载很轻的机械，可以用实际负载时的最高和最低转速。

（2）静差率：当系统在某一转速下运行时，负载由理想空载增加到额定值时所对应的转速降落，与理想空载转速之比，称作静差率s ，即：N o n s n ∆=，或用百分比表示：100%N ons n ∆=⨯同样硬度的特性，理想空载转速越低时，静差率越大，转速的相对稳定度也就越差。

如果低速时的静差率能满足要求，高速时的静差率肯定也能满足要求。

所以静差率的要求以低速时的静差率为准。

（3）在直流电动机变压调速系统中，一般以电动机的额定转速作为最高转速n N 作为最高转速，取调速系统的静差率为最低转速时的静差率：min min N No N n n s n n n ∆∆==+∆，得到最低转速 min (1)N s n n s-∆=，则max min (1)N N n n s D n n s ==-这就是调速系统的调速范围、静差速降和最小静差率之间的关系。

可见：∆n N 值一定时，对静差率s 要求越高（即要求s 越小），系统能够允许的调速范围也越小。

所以说“脱离了调速范围，要满足给定的静差率也就容易得多了”。

结论：一个调速系统的调速范围，是指在最低速时还能满足静差率要求的转速可调范围。

1-5 某闭环调速系统的调速范围是1500~150r/min ，要求系统的静差率s≤2%，那么系统允许的静态速降是多少？如果开环系统的静态速降是100r/min ，则闭环系统的开环放大倍数应有多大？解：因min N N o N n n s n n n ∆∆==+∆，所以 min 1500.023.06(/min)110.02N n s n r s ⨯∆===-- 因1op cl n n K ∆∆=+， 所以 10011131.73.06op op cl N n n K n n ∆∆=-=-=-=∆∆1-8 转速单闭环调速系统有那些特点？改变给定电压能否改变电动机的转速，为什么？如果给定电压不变，调节测速反馈电压的分压比是否能够改变转速，为什么？ 如果测速发电机的励磁发生了变化，系统有无克服这种干扰的能力？ 答:（1）转速单闭环调速系统有以下三个基本特征①只用比例放大器的反馈控制系统，其被被调量仍是有静差的。

第三章作业思考题3-1 在恒流起动过程中，电枢电流能否达到最大值 I dm ？为什么？答：不能达到最大值，因为在恒流升速阶段，电流闭环调节的扰动是电动机的反电动势，它正是一个线性渐增的斜坡扰动量，所以系统做不到无静差，而是I d 略低于I dm 。

3-2 由于机械原因，造成转轴堵死，分析双闭环直流调速系统的工作状态。

答：转轴堵死，则n=0，U n =α×n =0，∆U n =U n ∗−U n =U n ∗比较大,导致U i ∗=∆U n ×K ASE 比较大，U C =（U i ∗−U i ）×K ACR 也比较大，然后输出电压U d0=U C ×K S 较大，最终可能导致电机烧坏。

3-3 双闭环直流调速系统中，给定电压 Un*不变，增加转速负反馈系数 α，系统稳定后转速反馈电压 Un 和实际转速 n 是增加、减小还是不变？答：反馈系数增加使得U n =α×n 增大，∆U n =U n ∗−U n 减小，U i ∗=∆U n ×K ASE 减小，U C =(U i ∗−U i )×K ACR 减小，输出电压U d0=U C ×K S 减小，转速n 减小，然后U n =α×n 会有所减小，但是由于α增大了，总体U n 还是增大的。

3-4 双闭环直流调速系统调试时，遇到下列情况会出现什么现象？ （1） 电流反馈极性接反。

（2）转速极性接反。

答：（1）转速一直上升，ASR 不会饱和，转速调节有静差。

（2）转速上升时，电流不能维持恒值，有静差。

3-5 某双闭环调速系统，ASR 、 均采用 PI 调节器，ACR 调试中怎样才能做到 Uim*=6V 时，Idm=20A ；如欲使 Un*=10V 时，n=1000rpm ，应调什么参数？答：前者应调节β=U im ∗Idm=0.3，后者应调节α=U n∗n=0.01。

第二章思考题：2-1直流电动机有哪几种调速方法？各有哪些特点？1.电枢回路串电阻调速特点：电枢回路的电阻增加时，理想空载转速不变，机械特性的硬度变软。

反之机械特性的硬度变硬。

2.调节电源电压调速特点：电动机的转速随着外加电源电压的降低而下降，从而达到降速的目的。

不同电源电压下的机械特性相互平行，在调速过程中机械特性的硬度不变，比电枢回路串电阻的降压调速具有更宽的调速范围。

3.弱磁调速特点：电动机的转速随着励磁电流的减小而升高，从而达到弱磁降速的目的。

调速是在功率较小的励磁回路进行，控制方便，能耗小，调速的平滑性也较高。

2-2简述直流PWM 变换器电路的基本结构。

IGBT，电容，续流二极管，电动机。

2-3直流PWM 变换器输出电压的特征是什么？直流电压2-4为什么直流PWM变换器-电动机系统比V-M系统能够获得更好的动态性能？直流PWM变换器-电动机系统比V-M系统开关频率高，电流容易连续，谐波少，电动机损耗及发热都较小；低速性能好，稳速精度高，调速范围宽；若与快速响应的电动机配合，则系统频带宽，动态响应快，动态抗扰能力强；电力电子开关器件工作在开关状态，导通损耗小，当开关频率适中时，开关损耗也不大，因而装置效率较高；直流电源采用不控整流时，电网功率因数比相控整流器高。

2-5在直流脉宽调速系统中，当电动机停止不动时，电枢两端是否还有电压？电路中是否还有电流？为什么？电枢两端还有电压，因为在直流脉宽调速系统中，电动机电枢两端电压仅取决于直流。

电路中无电流，因为电动机处已断开，构不成通路。

2-6直流PWM变换器主电路中反并联二极管有何作用？如果二极管断路会产生什么后果？反并联二极管是续流作用。

若没有反并联二极管，则IGBT的门极控制电压为负时，无法完成续流，导致电动机电枢电压不近似为零。

2-7直流PWM 变换器的开关频率是否越高越好？为什么？不是越高越好，因为太高的话可能出现电容还没充完电就IGBT关断了，达不到需要的输出电压。

1-3 （1）调速范围和静差率的定义是什么？（2）为什么说“脱离了调速范围，要满足给定的静差率也就容易得多了”？ （3）调速范围、静差速降和最小静差率之间有什么关系？ 答：（1）调速范围：生产机械要求电动机提供的最高转速和最低转速之比。

用字母Ｄ表示，即max minn D n =其中：n max 和n min 一般指电动机额定负载时的最高和最低转速；对于少数负载很轻的机械，可以用实际负载时的最高和最低转速。

（2）静差率：当系统在某一转速下运行时，负载由理想空载增加到额定值时所对应的转速降落，与理想空载转速之比，称作静差率s ，即：N o n s n ∆=，或用百分比表示：100%N ons n ∆=⨯同样硬度的特性，理想空载转速越低时，静差率越大，转速的相对稳定度也就越差。

如果低速时的静差率能满足要求，高速时的静差率肯定也能满足要求。

所以静差率的要求以低速时的静差率为准。

（3）在直流电动机变压调速系统中，一般以电动机的额定转速作为最高转速n N 作为最高转速，取调速系统的静差率为最低转速时的静差率：min min N No N n n s n n n ∆∆==+∆，得到最低转速 min (1)N s n n s-∆=，则max min (1)N N n n s D n n s ==-这就是调速系统的调速范围、静差速降和最小静差率之间的关系。

可见：∆n N 值一定时，对静差率s 要求越高（即要求s 越小），系统能够允许的调速范围也越小。

所以说“脱离了调速范围，要满足给定的静差率也就容易得多了”。

结论：一个调速系统的调速范围，是指在最低速时还能满足静差率要求的转速可调范围。

1-5 某闭环调速系统的调速范围是1500~150r/min ，要求系统的静差率s≤2%，那么系统允许的静态速降是多少？如果开环系统的静态速降是100r/min ，则闭环系统的开环放大倍数应有多大？解：因min N N o N n n s n n n ∆∆==+∆，所以 min 1500.023.06(/min)110.02N n s n r s ⨯∆===-- 因1op cl n n K ∆∆=+， 所以 10011131.73.06op op cl N n n K n n ∆∆=-=-=-=∆∆1-8 转速单闭环调速系统有那些特点？改变给定电压能否改变电动机的转速，为什么？如果给定电压不变，调节测速反馈电压的分压比是否能够改变转速，为什么？ 如果测速发电机的励磁发生了变化，系统有无克服这种干扰的能力？ 答:（1）转速单闭环调速系统有以下三个基本特征①只用比例放大器的反馈控制系统，其被被调量仍是有静差的。

运动控制系统思考题参考答案(_阮毅_陈伯时) (7)运动控制系统思考题参考答案(_阮毅_陈伯时)(7)第二章思考题：2-1直流电动机有哪几种调速方法？各有哪些特点？1.电枢电路串成电阻变频特点：电枢回路的电阻增加时，理想空载转速不变，机械特性的硬度变软。

反之机械特性的硬度变硬。

2.调节电源电压调速特点：电动机的转速随着外加电源电压的降低而下降，从而达到降速的目的。

不同电源电压下的机械特性相互平行，在调速过程中机械特性的硬度不变，比电枢回路串电阻的降压调速具有更宽的调速范围。

3.弱磁调速特点：电动机的转速随着励磁电流的减小而升高，从而达到弱磁降速的目的。

调速是在功率较小的励磁回路进行，控制方便，能耗小，调速的平滑性也较高。

2-2详述直流pwm变换器电路的基本结构。

igbt，电容，续流二极管，电动机。

2-3直流pwm变换器输入电压的特征就是什么？直流电压2-4为什么直流pwm变换器-电动机系统比v-m系统能赢得更好的动态性能？直流pwm变换器-电动机系统比v-m系统开关频率高，电流容易连续，谐波少，电动机损耗及发热都较小；低速性能好，稳速精度高，调速范围宽；若与快速响应的电动机配合，则系统频带宽，动态响应快，动态抗扰能力强；电力电子开关器件工作在开关状态，导通损耗小，当开关频率适中时，开关损耗也不大，因而装置效率较高；直流电源采用不控整流时，电网功率因数比相控整流器高。

2-5在直流脉阔变频系统中，当电动机暂停一动时，电枢两端与否除了电压？电路中与否除了电流？为什么？电枢两端还有电压，因为在直流脉宽调速系统中，电动机电枢两端电压仅取决于直流。

电路中并无电流，因为电动机处已断裂，二重未成通路。

2-6直流pwm变换器主电路中反并联二极管有何作用？如果二极管断路会产生什么后果？反并联二极管就是续流促进作用。

若没反并联二极管，则igbt的门极掌控电压为负第1页共1页时，无法顺利完成续流，引致电动机电枢电压不对数为零。
